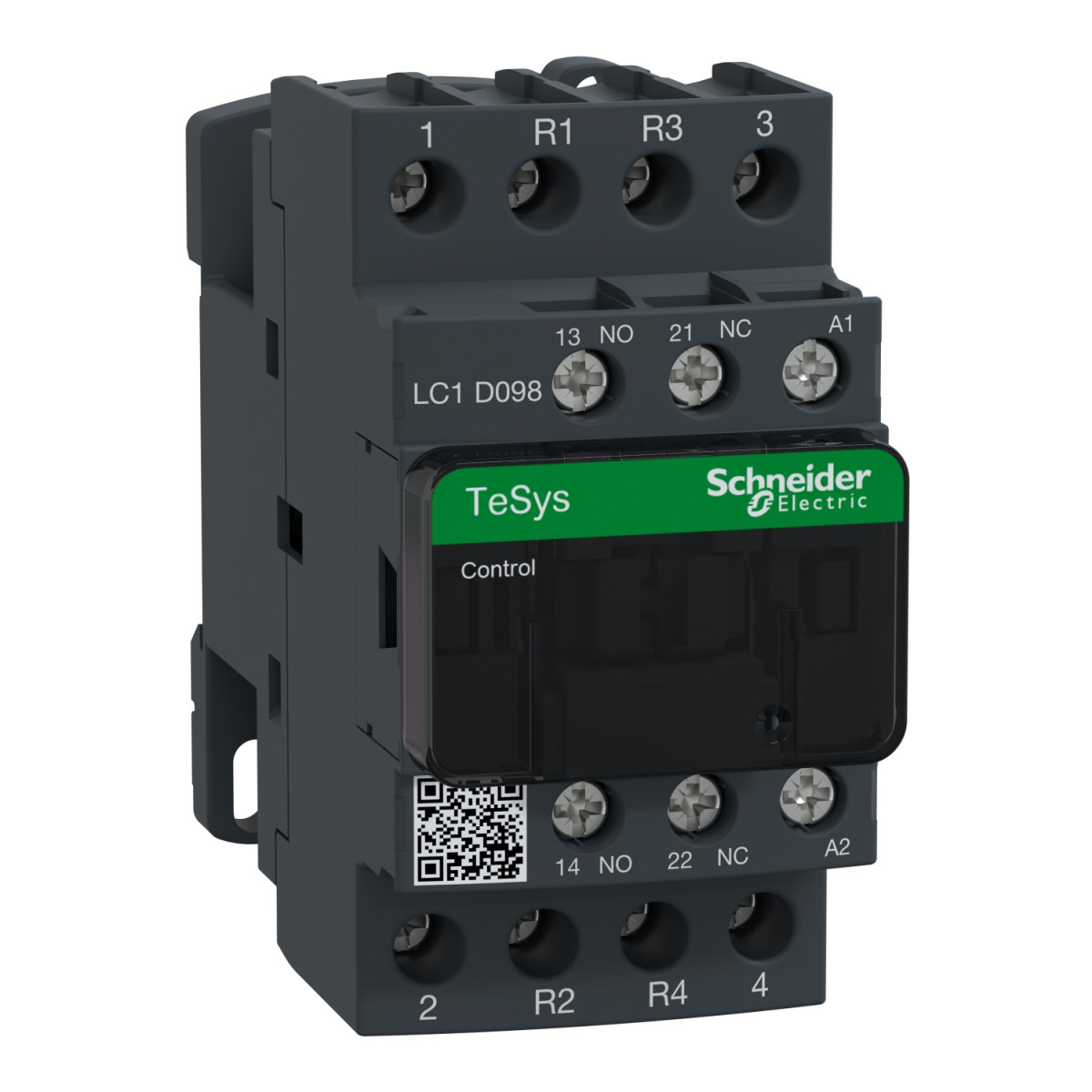

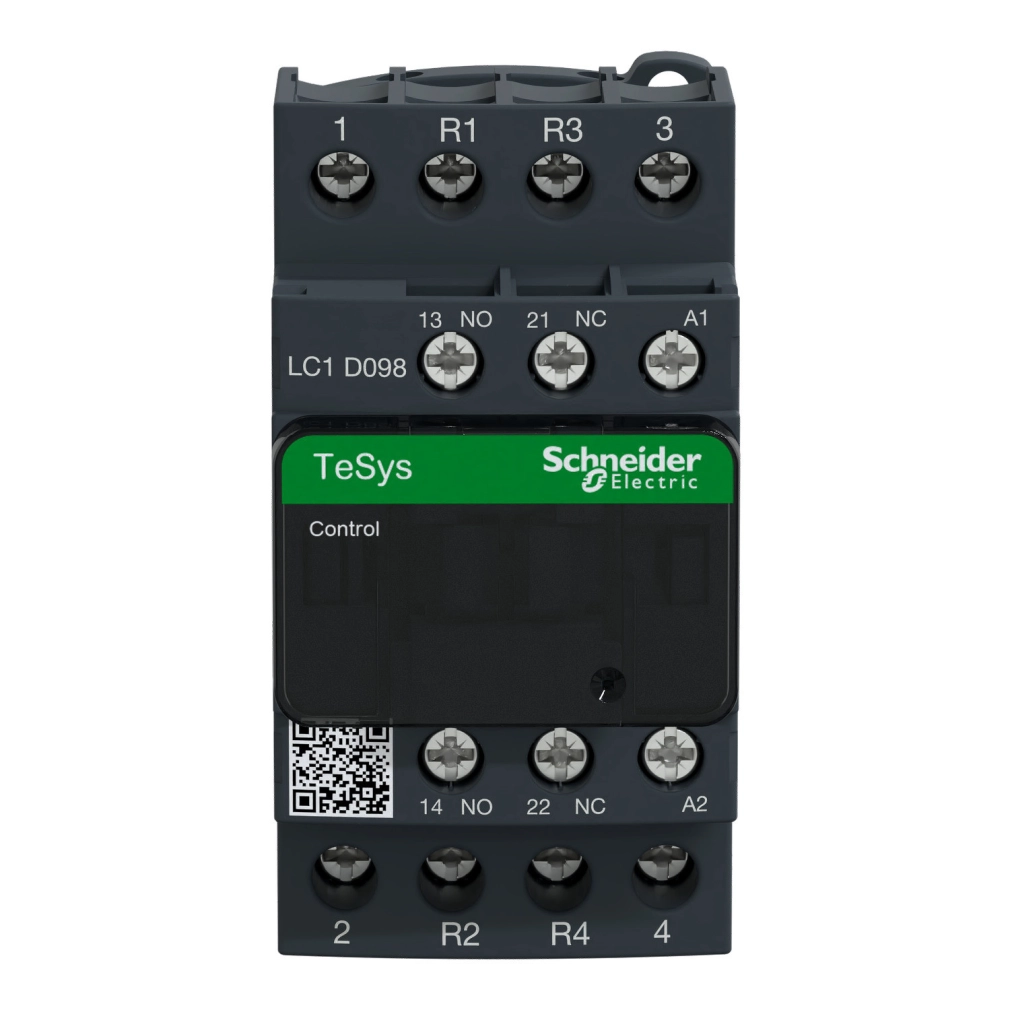

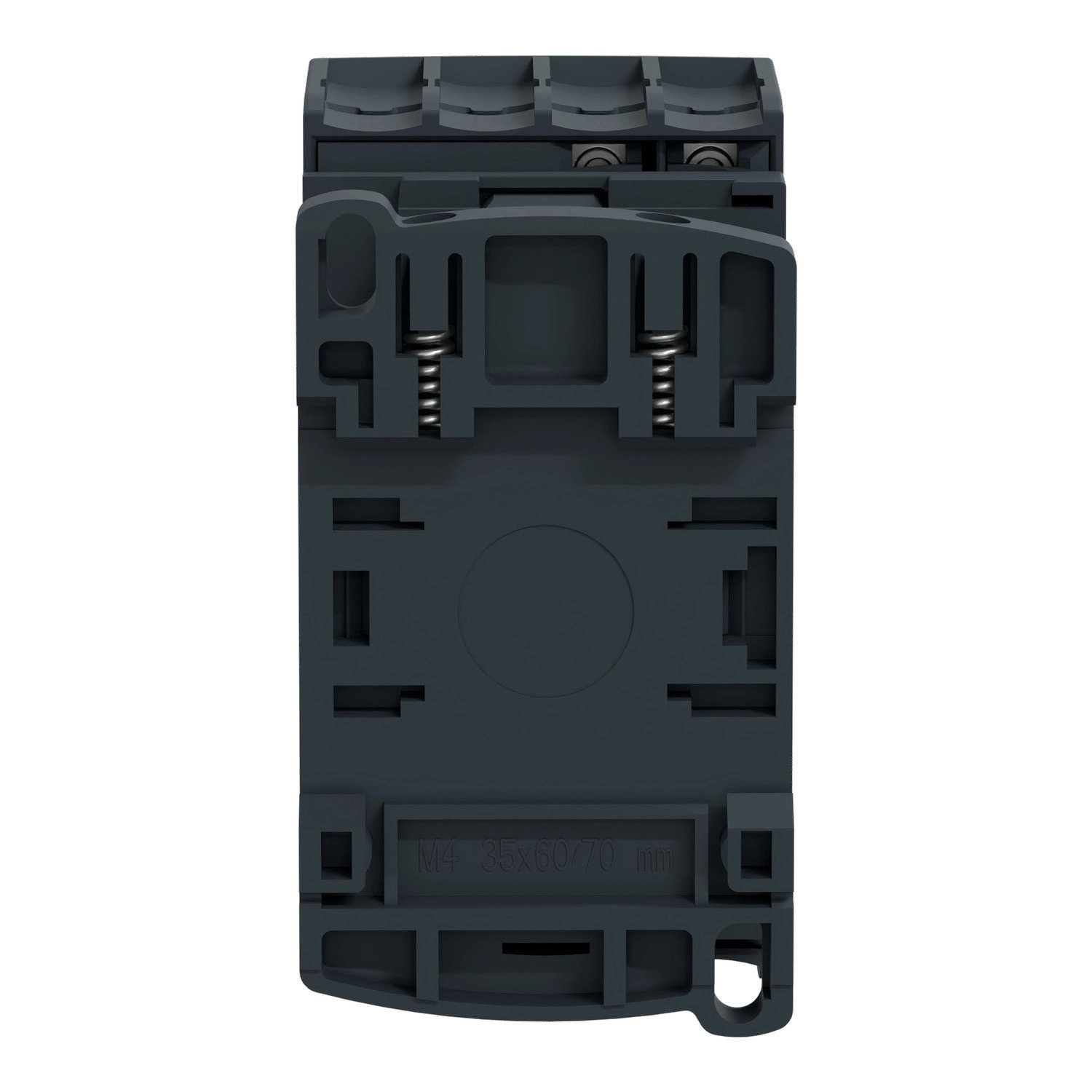

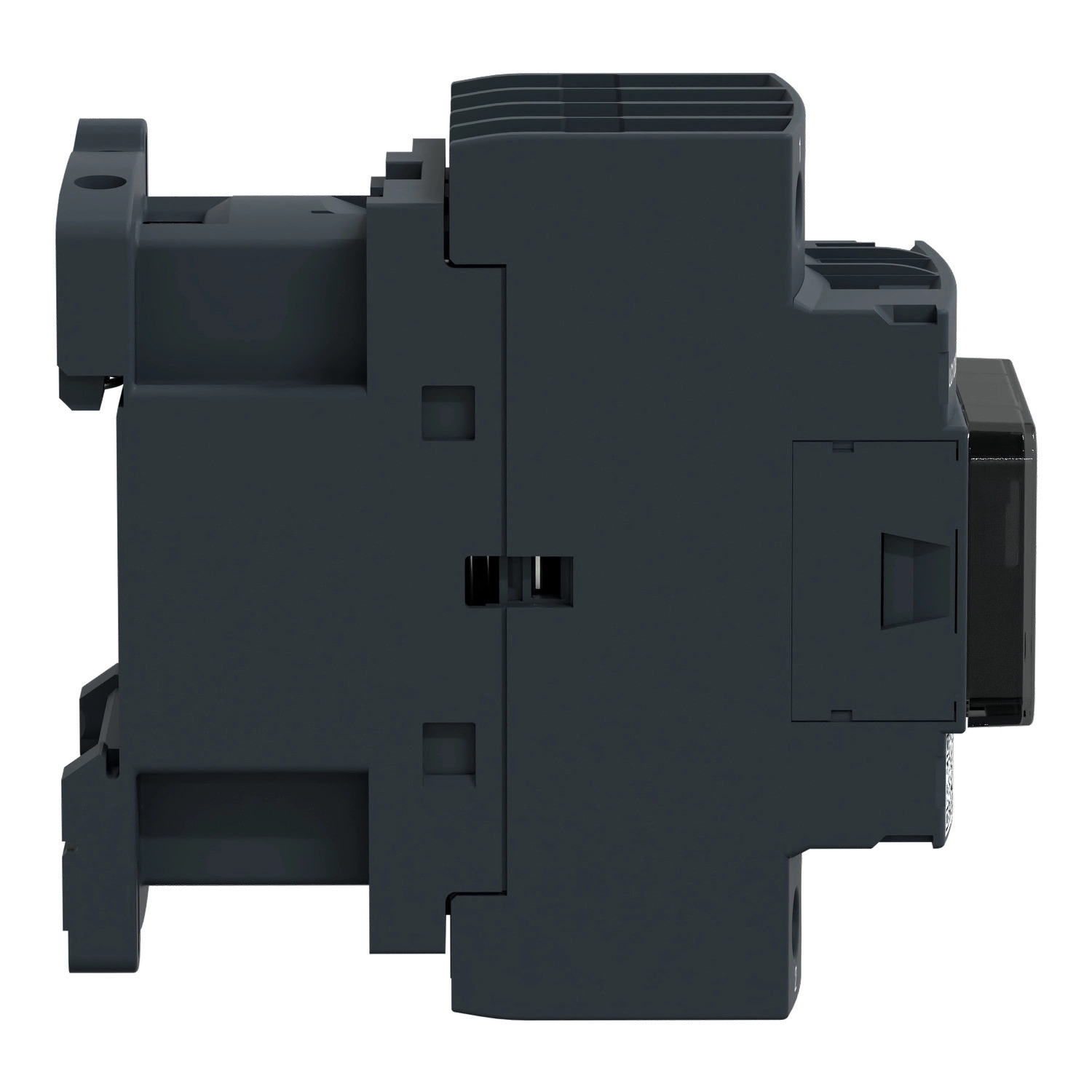

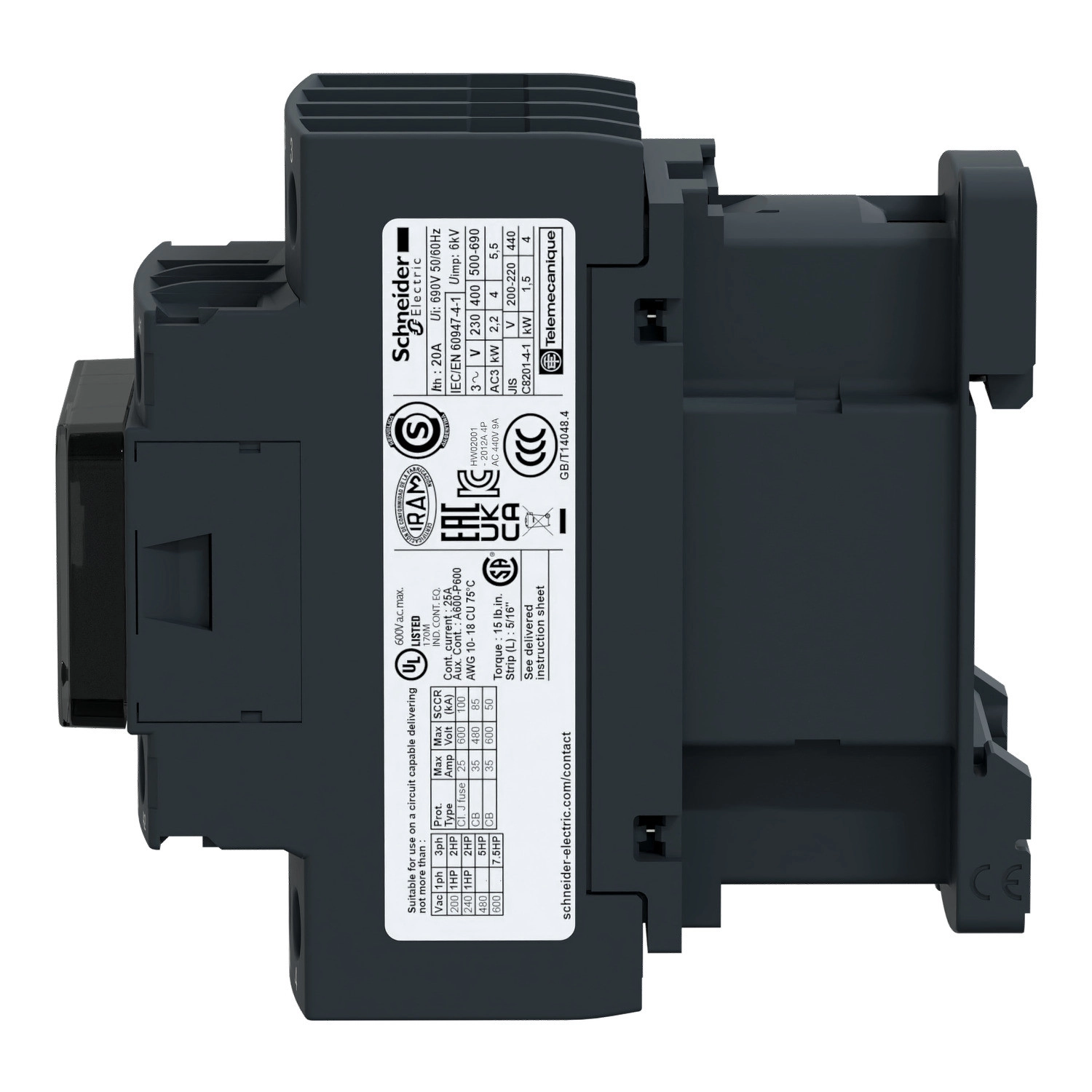

A Schneider Electric TeSys Deca termékcsaládjába tartozó LC1D098U7 kontaktor egy rendkívül megbízható és sokoldalú kapcsolóeszköz, amelyet elsősorban ipari alkalmazásokhoz fejlesztettek ki. Ez a 4 pólusú (2NO+2NC) kivitelű kontaktor tökéletes választás rezisztív terhelések kapcsolására, és az AC-1 felhasználási kategóriába tartozik, amely a nem induktív vagy enyhén induktív váltakozó áramú terhelések kapcsolására optimalizált eszközöket jelöli.
A kontaktor kiváló műszaki paraméterekkel rendelkezik, maximális üzemi feszültsége a főáramkörben 690V AC (25-400 Hz frekvenciatartományban) vagy legfeljebb 250V DC lehet. Névleges üzemi árama 20A 60°C alatti hőmérsékleten, 440V AC feszültség mellett, AC-1 felhasználási kategóriában. A vezérlőáramkör névleges feszültsége 240V AC 50/60 Hz. A készülék kompatibilitási kódja LC1D, a pólusok konfigurációja 2 záró (NO) és 2 nyitó (NC) érintkező, és védőburkolattal is rendelkezik a fokozott biztonság érdekében.
A TeSys Deca kontaktor kiemelkedő termikus jellemzőkkel bír: hagyományos, szabad levegőn mért termikus árama 20A (60°C-on) a főáramkörben és 10A (60°C-on) a jelzőáramkörben. Bekapcsolási teljesítménye figyelemre méltó: 250A 440V-on a főáramkörben (IEC 60947 szerint), valamint 140A AC és 250A DC a jelzőáramkörben (IEC 60947-5-1 szerint). Kikapcsolási teljesítménye ugyancsak 250A 440V-on a főáramkörben. A készülék rövididejű áramerősség tűrése is kiemelkedő: 105A 40°C-on 10 másodpercig, 210A 40°C-on 1 másodpercig, 30A 40°C-on 10 percig, illetve 61A 40°C-on 1 percig a főáramkörben. A jelzőáramkörben 100A 1 másodpercig, 120A 500 milliszekundumig, illetve 140A 100 milliszekundumig.
A kontaktorhoz ajánlott biztosíték a jelzőáramkörhöz 10A gG típusú (IEC 60947-5-1 szerint), míg a főáramkörhöz 25A gG típusú biztosíték ajánlott 690V-ig 1-es típusú koordinációhoz, illetve 20A gG típusú biztosíték 690V-ig 2-es típusú koordinációhoz. A készülék átlagos impedanciája 2,5 mOhm 25A-es termikus áramnál és 50 Hz frekvencián a főáramkörben. Pólusonkénti teljesítményvesztesége AC-1 üzemmódban 1,56W. Szigetelési feszültsége 690V a főáramkörben (IEC 60947-4-1 szerint), valamint 600V CSA és UL tanúsítvánnyal, illetve ugyanezen értékek érvényesek a jelzőáramkörre is. A készülék III-as túlfeszültség kategóriába tartozik és 3-as szennyezettségi fokkal rendelkezik.
Schneider TeSys Deca LC1D098U7 kontaktor műszaki adatok
Általános jellemzők
Termékcsalád: TeSys Deca
Terméktípus: Kontaktor
Eszköz rövid neve: LC1D
Kontaktor alkalmazás: Rezisztív terhelés
Felhasználási kategória: AC-1
Pólusok leírása: 4P
Elektromos jellemzők
Névleges üzemi feszültség [Ue]: Főáramkör: <= 690 V AC 25...400 Hz
Főáramkör: <= 250 V DC
Névleges üzemi áram [Ie]: 20 A (60°C alatt) <= 440 V AC AC-1 főáramkörnél
Vezérlőáramkör feszültsége [Uc]: 240 V AC 50/60 Hz
Kompatibilitási kód: LC1D
Pólus érintkező összetétel: 2 NO + 2 NC
Védőburkolat: Van
Konvencionális szabad levegőn termikus áram [Ith]: 20 A (60°C-on) főáramkörnél
10 A (60°C-on) jelzőáramkörnél
Irms névleges bekapcsolási kapacitás: 250 A 440 V-on főáramkörnél, IEC 60947 szerint
140 A AC jelzőáramkörnél, IEC 60947-5-1 szerint
250 A DC jelzőáramkörnél, IEC 60947-5-1 szerint
Névleges megszakítási kapacitás: 250 A 440 V-on főáramkörnél, IEC 60947 szerint
Mechanikai jellemzők
Mechanikai élettartam: 15 millió kapcsolási ciklus
Elektromos élettartam: 0,3 millió kapcsolási ciklus 20 A AC-1 Ue <= 690 V
Maximális kapcsolási frekvencia: 3600 ciklus/óra 60°C-on
Méretek (M x Sz x Mé): 85 mm x 45 mm x 92 mm
Nettó tömeg: 0,365 kg
Környezeti feltételek
IP védettségi fokozat: IP20 előlapi felület, IEC 60529 szerint
Megengedett környezeti hőmérséklet: -40...60°C
60...70°C teljesítménycsökkentéssel
Üzemi magasság: 0...3000 m
Tűzállóság: 850°C, IEC 60695-2-1 szerint
Lángterjedés gátlás: V1, UL 94 szerint
