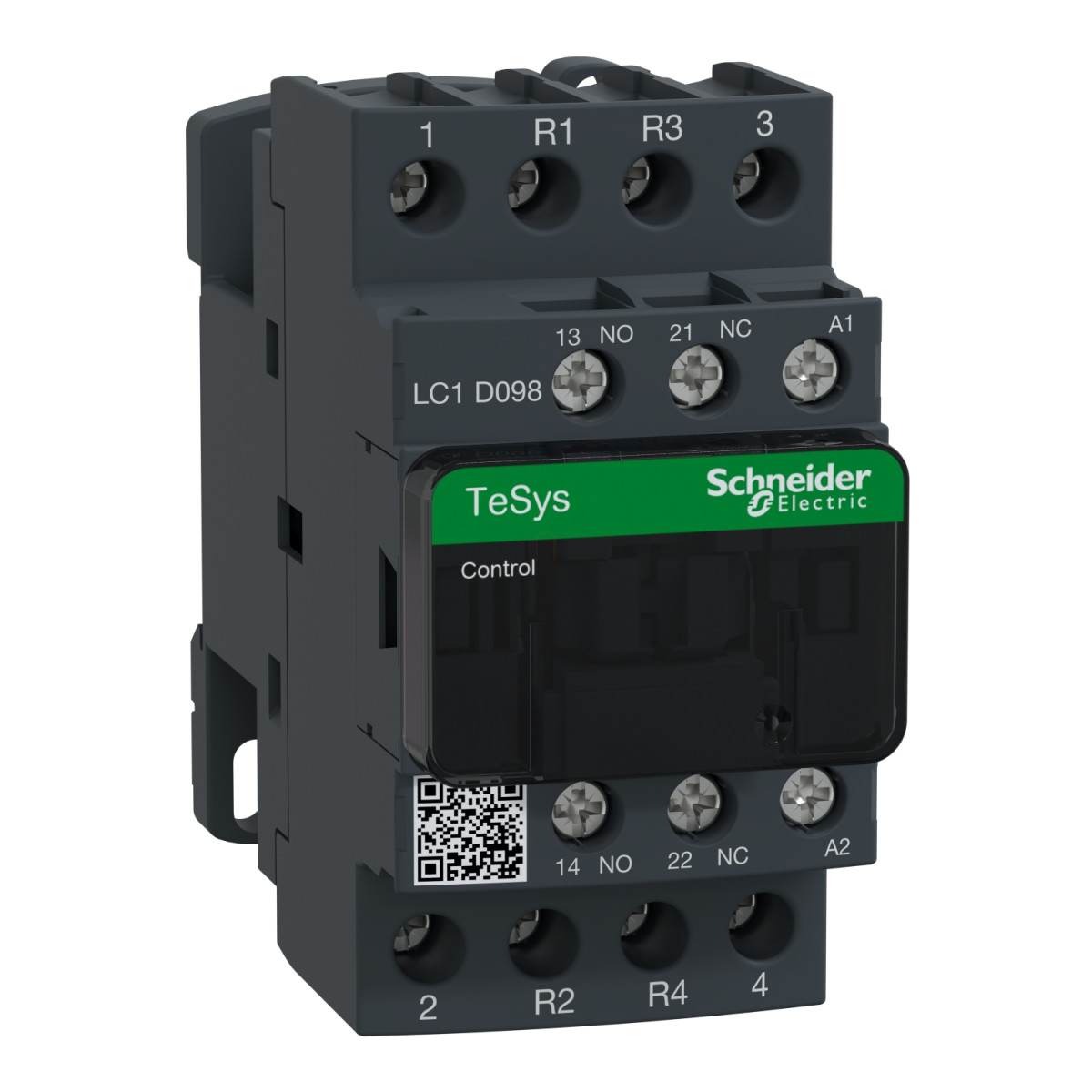

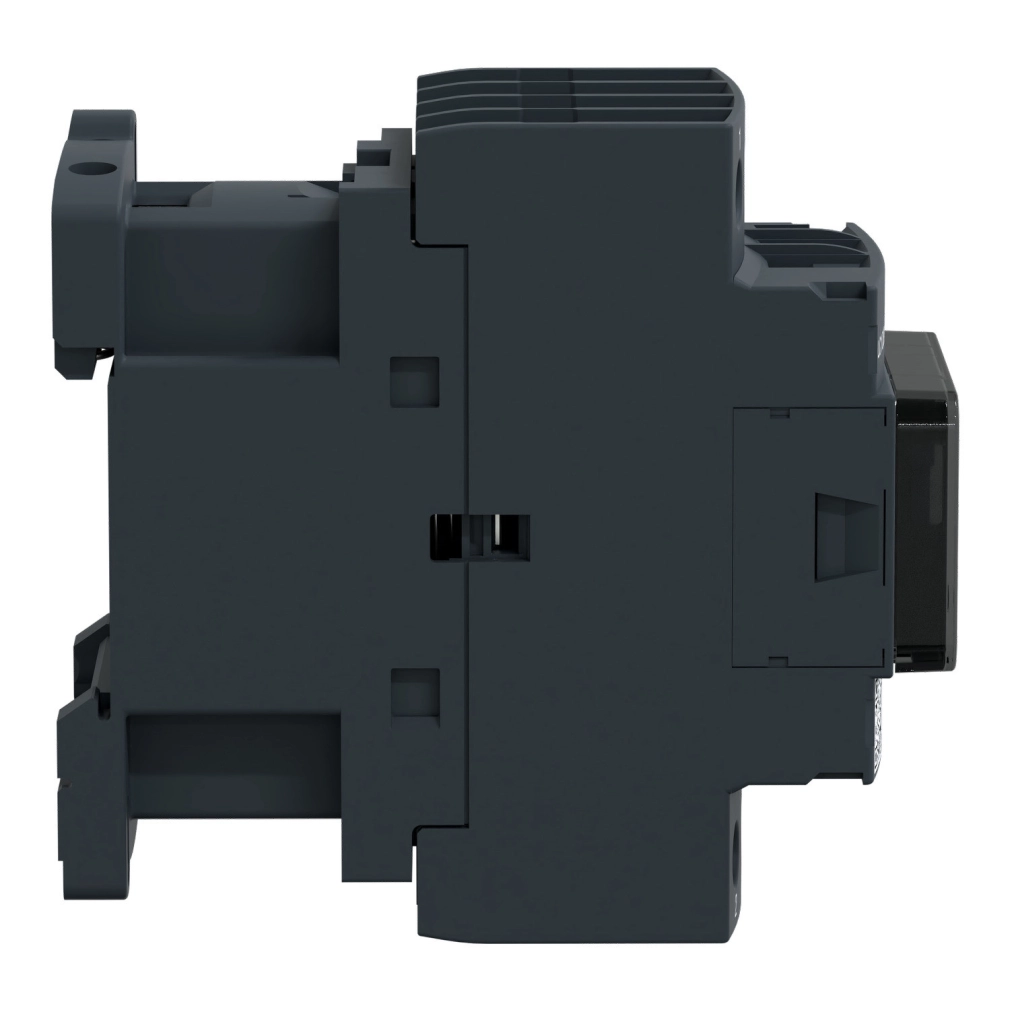

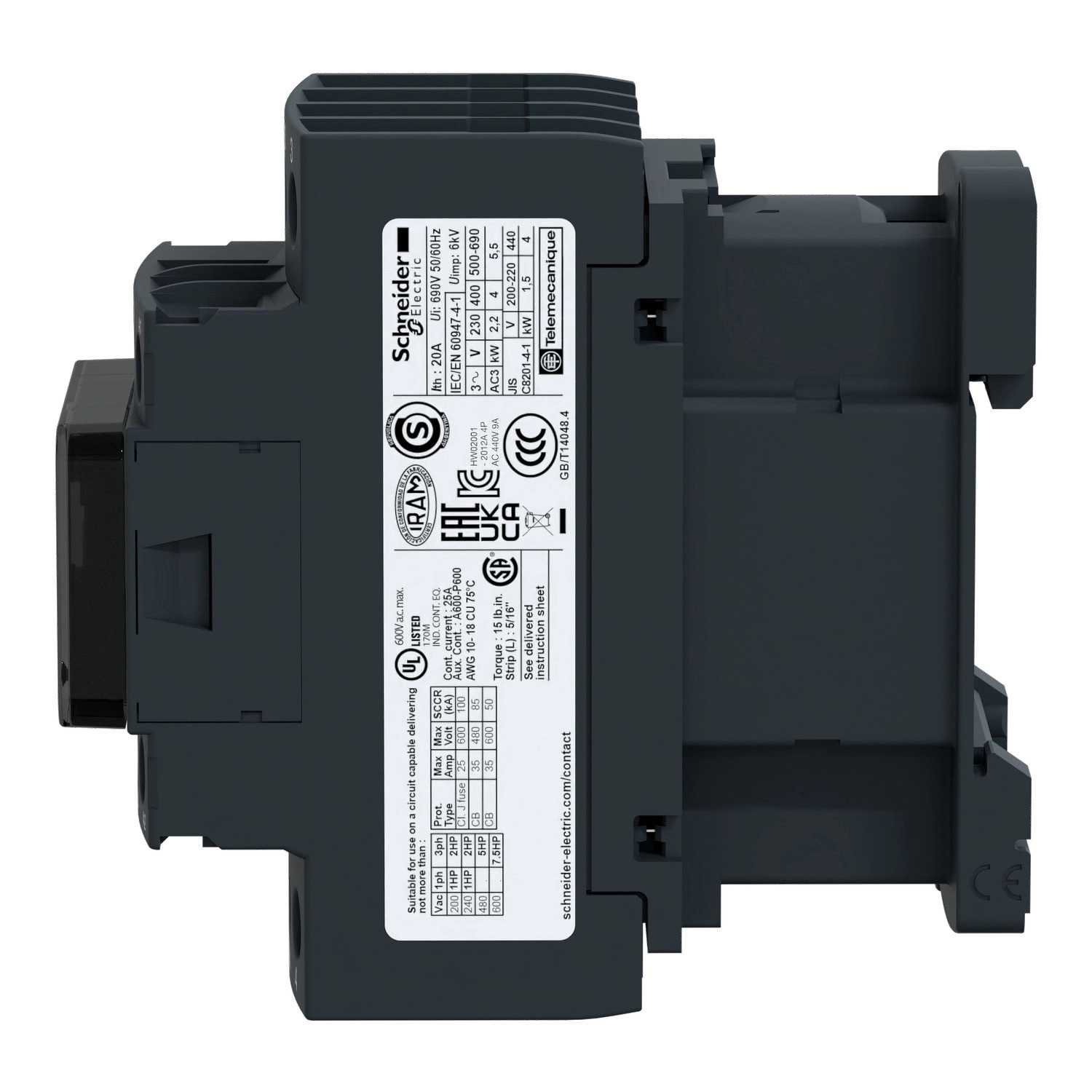

A Schneider Electric TeSys Deca termékcsaládhoz tartozó LC1D098B7 típusú kontaktor egy kompakt és megbízható kapcsolókészülék, amelyet elsősorban ipari alkalmazásokhoz fejlesztettek ki. Ez a 4 pólusú kivitel (2NO+2NC érintkezőkonfigurációval) különösen sokoldalú megoldást kínál vezérlési és áramköri feladatokhoz, ahol fontos a pontos és biztonságos kapcsolás.
A kontaktor elsődleges alkalmazási területe a rezisztív terhelések kapcsolása, felhasználási kategóriája AC-1. A készülék névleges üzemi feszültsége az erőátviteli áramkörben maximum 690V AC (25-400 Hz tartományban) vagy 250V DC lehet. 20A névleges üzemi árammal rendelkezik 60°C alatti hőmérsékleten, maximum 440V AC feszültségen, AC-1 felhasználási kategóriában. A vezérlőáramkör feszültsége 24V AC 50/60 Hz, amely széles körű alkalmazhatóságot biztosít különböző vezérlőrendszerekben.
A TeSys Deca LC1D098B7 kontaktor kiváló műszaki paraméterekkel rendelkezik. A konvencionális szabad levegőn mért hőárama 20A (60°C-on) az erőátviteli áramkörben és 10A (60°C-on) a jelzőáramkörben. Bekapcsolási képessége 250A 440V-on az erőátviteli áramkörben az IEC 60947 szabványnak megfelelően, míg a jelzőáramkör esetében 140A AC és 250A DC az IEC 60947-5-1 szabvány szerint. A névleges megszakítóképessége 250A 440V-on az erőátviteli áramkörben. A kontaktor átlagos impedanciája 2,5 mOhm (25A, 50Hz esetén) az erőátviteli áramkörben, teljesítménydisszipációja pedig 1,56W pólusonként AC-1 felhasználási kategóriában. A készülék szigetelési feszültsége az erőátviteli és jelzőáramkörökben egyaránt 690V az IEC szabványoknak megfelelően, illetve 600V a CSA és UL tanúsítványok szerint. Túlfeszültség kategóriája III.
Mechanikai és elektromos élettartama is kiemelkedő: 15 millió kapcsolási ciklus mechanikai élettartam, valamint 0,3 millió ciklus elektromos élettartam 20A AC-1 terhelésnél, maximum 690V feszültségen. A vezérlőtekercs típusa AC 50/60 Hz, beépített zavarszűrő modul nélkül. A tekercs meghúzási teljesítménye 70VA 50/60 Hz frekvencián, cos phi 0,75 értéken (20°C-on), míg tartó teljesítménye mindössze 7-7,5VA cos phi 0,3 mellett. A készülék működési ideje 12-22 ms zárásnál és 4-19 ms nyitásnál, maximális működési frekvenciája pedig 3600 kapcsolás óránként 60°C-on.
Az LC1D098B7 kontaktor csavaros kapcsokkal rendelkezik mind az erőátviteli, mind a vezérlőáramkör csatlakoztatásához, amelyek 1-4 mm² keresztmetszetű rugalmas és tömör vezetékekkel egyaránt használhatók. A csatlakozások meghúzási nyomatéka 1,7 Nm. A készülék méretei kompaktak: 85 mm magasság, 45 mm szélesség, 92 mm mélység, tömege pedig mindössze 0,365 kg. Felszerelése lehetséges lemezre vagy sínre, IP20-as védettséggel rendelkezik az előlapi részen az IEC 60529 szabvány szerint. Üzemi hőmérséklet-tartománya -40°C és +60°C között van, 60-70°C között pedig teljesítménycsökkentéssel használható. A maximális üzemi magasság 3000 méter.
Schneider Electric TeSys Deca LC1D098B7 kontaktor műszaki adatok
Általános jellemzők
Termékcsalád: TeSys Deca
Terméktípus: Kontaktor
Eszköz rövid neve: LC1D
Kontaktor alkalmazás: Rezisztív terhelés
Felhasználási kategória: AC-1
Pólusok leírása: 4P
Elektromos jellemzők
Névleges üzemi feszültség [Ue]: Erőátviteli áramkör: <= 690 V AC 25...400 Hz
Erőátviteli áramkör: <= 250 V DC
Névleges üzemi áram [Ie]: 20 A (<60 °C) <= 440 V AC AC-1 erőátviteli áramkörben
Vezérlőáramkör feszültsége [Uc]: 24 V AC 50/60 Hz
Kiegészítő információk
Kompatibilitási kód: LC1D

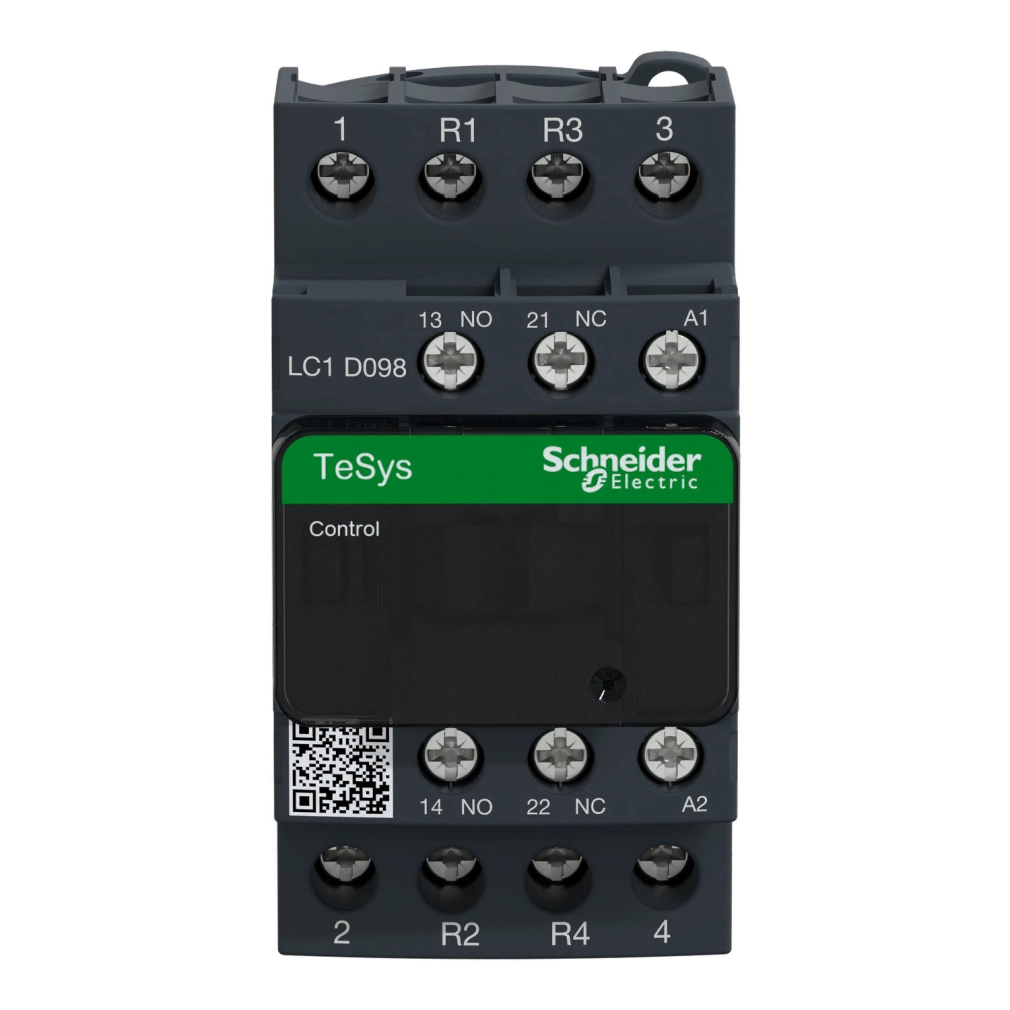

Pólusok érintkező összetétele: 2 NO + 2 NC
Védőburkolat: Rendelkezik
Konvencionális szabad levegőn mért hőáram [Ith]: 20 A (60 °C) erőátviteli áramkörben
10 A (60 °C) jelzőáramkörben
Bekapcsolási képesség (Irms): 250 A 440 V erőátviteli áramkörben az IEC 60947 szerint
140 A AC jelzőáramkörben az IEC 60947-5-1 szerint
250 A DC jelzőáramkörben az IEC 60947-5-1 szerint
Névleges megszakítóképesség: 250 A 440 V erőátviteli áramkörben az IEC 60947 szerint
Biztosítékértékek: 10 A gG jelzőáramkörhöz az IEC 60947-5-1 szerint
25 A gG <= 690 V 1-es típusú koordinációhoz erőátviteli áramkörben
20 A gG <= 690 V 2-es típusú koordinációhoz erőátviteli áramkörben
Átlagos impedancia: 2,5 mOhm - 25 A 50 Hz erőátviteli áramkörben
Teljesítménydisszipáció pólusonként: 1,56 W AC-1
Mechanikai jellemzők
Mechanikai élettartam: 15 millió ciklus
Elektromos élettartam: 0,3 millió ciklus 20 A AC-1 <= 690 V
Működési idő: 12...22 ms zárás, 4...19 ms nyitás
Maximális működési frekvencia: 3600 ciklus/óra 60 °C-on
Méretek és szerelés
Magasság: 85 mm
Szélesség: 45 mm
Mélység: 92 mm

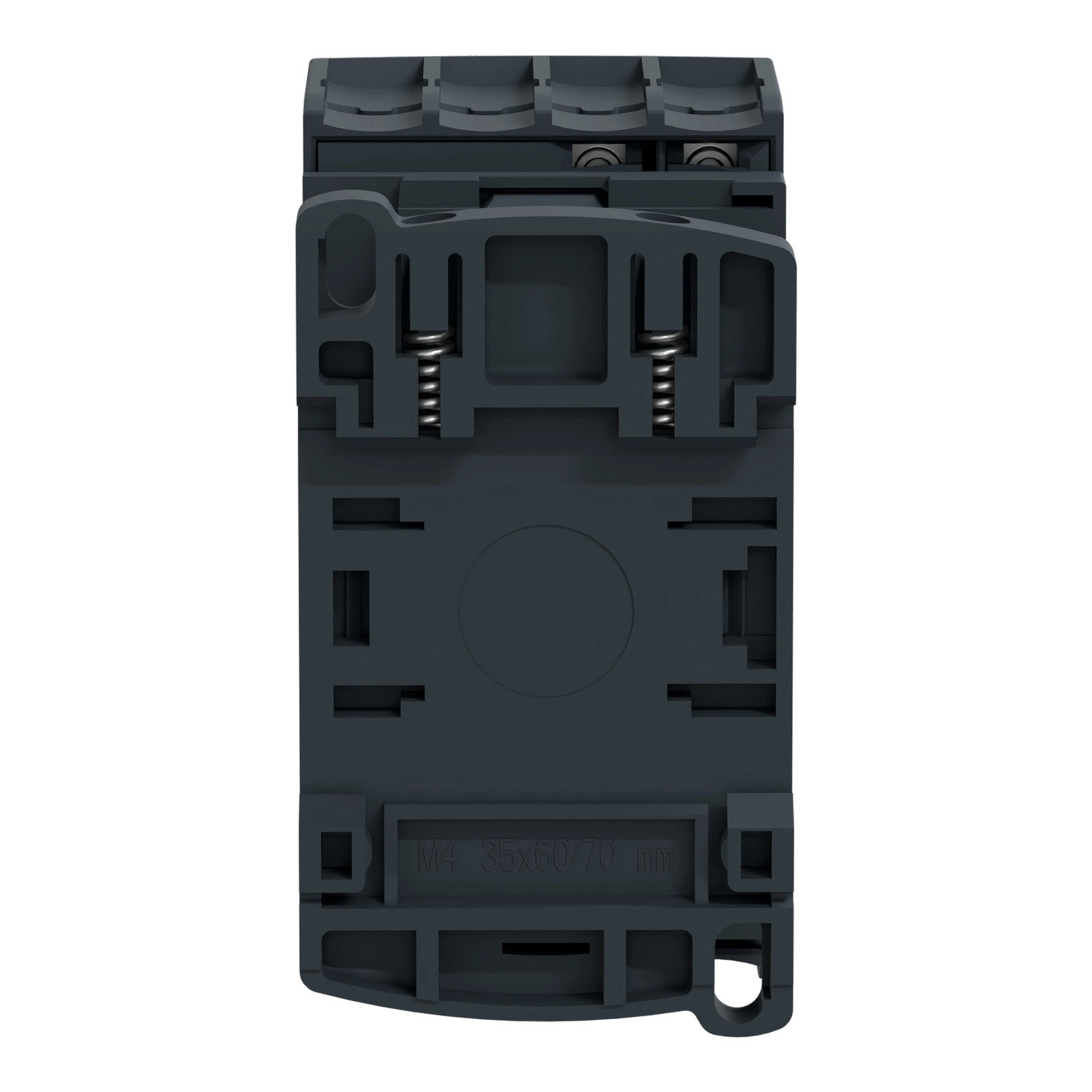

Szerelési támasz: Lemez vagy sín
Környezeti feltételek
IP védettségi fokozat: IP20 előlapi felület az IEC 60529 szerint
Megengedett környezeti hőmérséklet: -40...60 °C
60...70 °C teljesítménycsökkentéssel
Üzemi magasság: 0...3000 m
