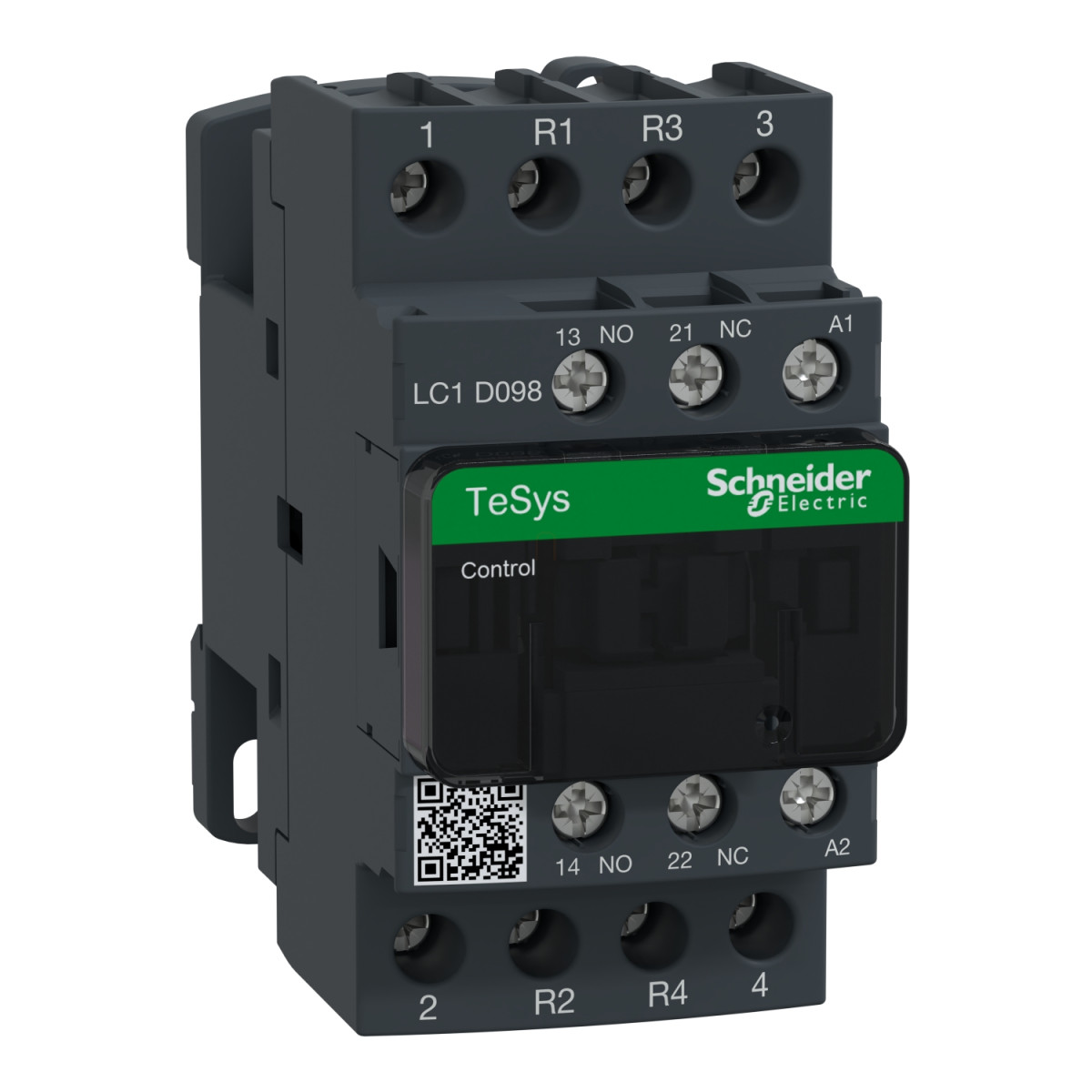

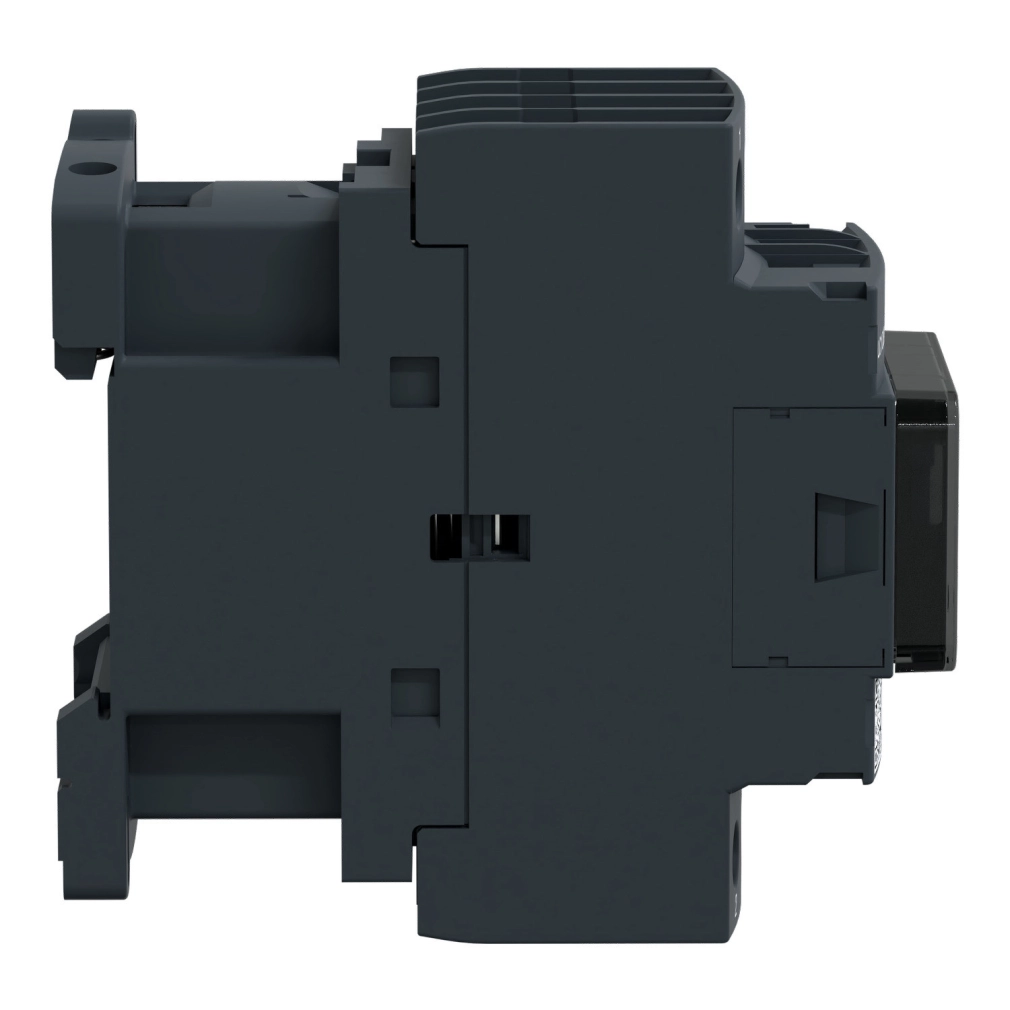

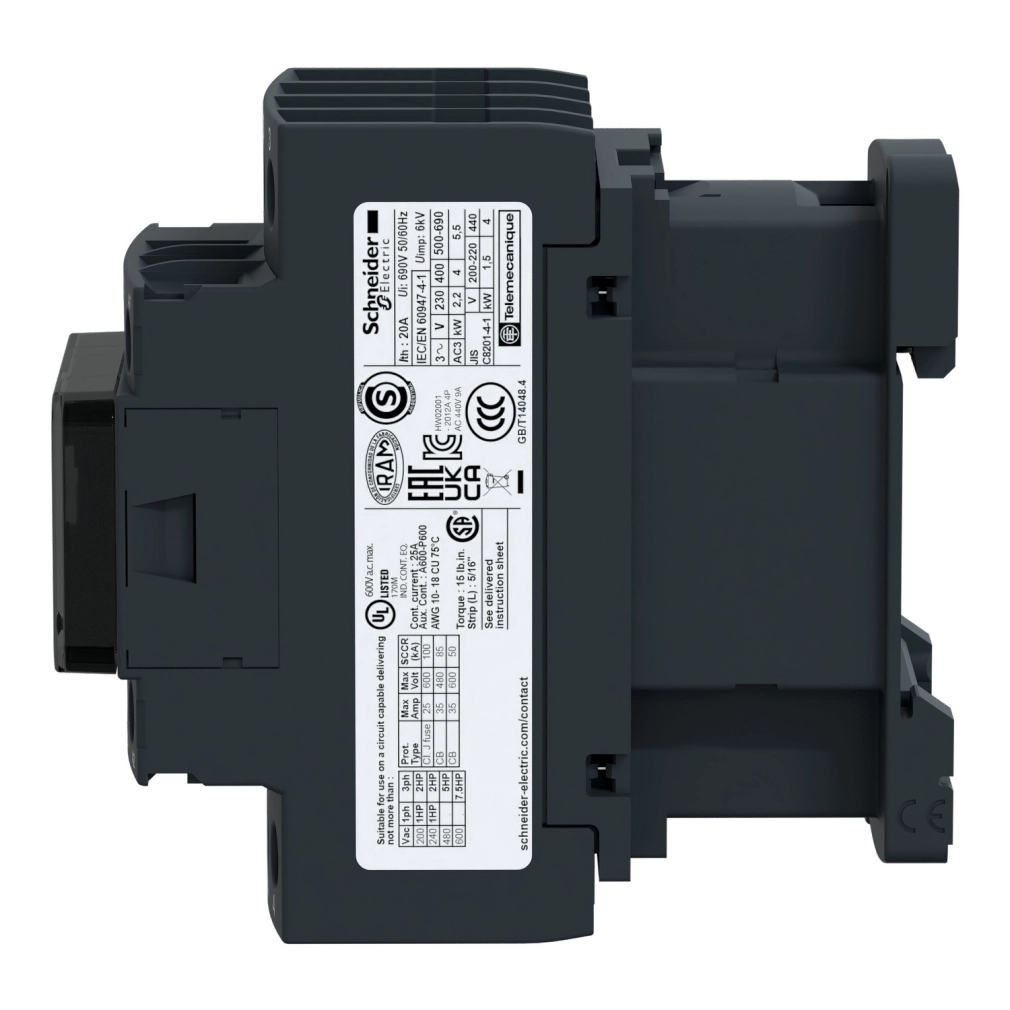

A Schneider Electric TeSys Deca sorozatú LC1D098E7 kontaktor egy kiváló minőségű kapcsolóberendezés, amely elsősorban ellenállás jellegű terhelések vezérlésére szolgál ipari és kereskedelmi alkalmazásokban. Ez a 4 pólusú (2NO+2NC) eszköz az AC-1 felhasználási kategóriába tartozik, és tökéletes választás olyan alkalmazásokhoz, ahol megbízható kapcsolási teljesítményre van szükség.
A kontaktor 20 A névleges üzemi árammal rendelkezik 440 V AC feszültségig, 60°C alatti környezeti hőmérsékleten. A működtető tekercs 48 V AC, 50/60 Hz tápfeszültséget igényel. Az eszköz csavarkötéses kapcsokkal van ellátva a könnyű és biztonságos bekötés érdekében. Maximális üzemi feszültsége a főáramkörben 690 V AC (25-400 Hz), illetve 250 V DC. A vezérlőáramkör névleges szigetelési feszültsége 690 V az IEC 60947-1 szabványnak megfelelően.
A TeSys Deca kontaktor különösen robusztus kialakítású, ami hosszú élettartamot biztosít még kedvezőtlen környezeti feltételek mellett is. Mechanikai élettartama 15 millió kapcsolási ciklus, míg elektromos élettartama 0,3 millió ciklus 20 A AC-1 terhelés mellett. A készülék IP20-as védettséggel rendelkezik az előlapi részen. A kontaktor széles üzemi hőmérséklet-tartományban (-40°C és +60°C között) használható, 60-70°C között teljesítménycsökkentéssel. Működési magassága 0-3000 méter tengerszint felett.
Az eszköz kiváló elektromos tulajdonságokkal rendelkezik, beleértve a 250 A névleges bekapcsolási képességet 440 V-on, valamint a 250 A névleges megszakítási képességet ugyanezen a feszültségen. Átlagos impedanciája 2,5 mOhm (25 A, 50 Hz mellett). A TeSys Deca kontaktor kompakt méretekkel (85 mm magasság, 45 mm szélesség, 92 mm mélység) és 0,365 kg nettó tömeggel rendelkezik, így könnyen beépíthető különböző kapcsolószekrényekbe. Szerelési módja lehet lapos felületre vagy DIN sínre történő rögzítés. Az LC1D098E7 modell számos nemzetközi szabványnak megfelel, köztük az IEC 60947-4-1, EN 60947-4-1, UL 60947-4-1 és CSA C22.2 No 14 előírásoknak, valamint különböző tanúsítványokkal rendelkezik (UL, CCC, CSA, Marine, UKCA, EAC, CB Scheme).
Schneider Electric TeSys Deca LC1D098E7 műszaki adatok
Általános jellemzők
Termékcsalád: TeSys Deca
Terméktípus: Kontaktor
Rövid megnevezés: LC1D
Kontaktor alkalmazás: Ellenállás jellegű terhelés
Felhasználási kategória: AC-1
Pólusok leírása: 4P
Elektromos jellemzők
Névleges üzemi feszültség [Ue]: Főáramkör: <= 690 V AC 25...400 Hz
Főáramkör: <= 250 V DC
Névleges üzemi áram [Ie]: 20 A (<60 °C) <= 440 V AC AC-1 főáramkörnél
Vezérlőáramkör feszültsége [Uc]: 48 V AC 50/60 Hz
Hőáram [Ith]: 20 A (60 °C) főáramkörnél
10 A (60 °C) jelzőáramkörnél
Névleges bekapcsolási képesség [Irms]: 250 A 440 V főáramkörnél az IEC 60947 szerint
140 A AC jelzőáramkörnél az IEC 60947-5-1 szerint
250 A DC jelzőáramkörnél az IEC 60947-5-1 szerint
Névleges megszakítási képesség: 250 A 440 V főáramkörnél az IEC 60947 szerint
Névleges rövid idejű áramszilárdság [Icw]: 105 A 40 °C - 10 s főáramkörnél
210 A 40 °C - 1 s főáramkörnél
30 A 40 °C - 10 min főáramkörnél
61 A 40 °C - 1 min főáramkörnél
100 A - 1 s jelzőáramkörnél
120 A - 500 ms jelzőáramkörnél
140 A - 100 ms jelzőáramkörnél
Javasolt biztosíték: 10 A gG jelzőáramkörhöz az IEC 60947-5-1 szerint
25 A gG <= 690 V 1-es típusú koordinációhoz főáramkörnél
20 A gG <= 690 V 2-es típusú koordinációhoz főáramkörnél
Átlagos impedancia: 2,5 mOhm - 25 A 50 Hz főáramkörnél
Teljesítmény disszipáció pólusonként: 1,56 W AC-1
Névleges szigetelési feszültség [Ui]: Főáramkör: 690 V az IEC 60947-4-1 szerint
Jelzőáramkör: 690 V az IEC 60947-1 szerint
Mechanikai jellemzők
Mechanikai élettartam: 15 millió ciklus
Elektromos élettartam: 0,3 millió ciklus 20 A AC-1 Ue <= 690 V
Működési idő: 12...22 ms zárás
4...19 ms nyitás
Maximális működési frekvencia: 3600 ciklus/óra 60 °C-on
Környezeti jellemzők
IP védettségi fokozat: IP20 előlapi rész az IEC 60529 szerint
Megengedett környezeti hőmérséklet: -40...60 °C
60...70 °C teljesítménycsökkentéssel
Üzemi magasság: 0...3000 m

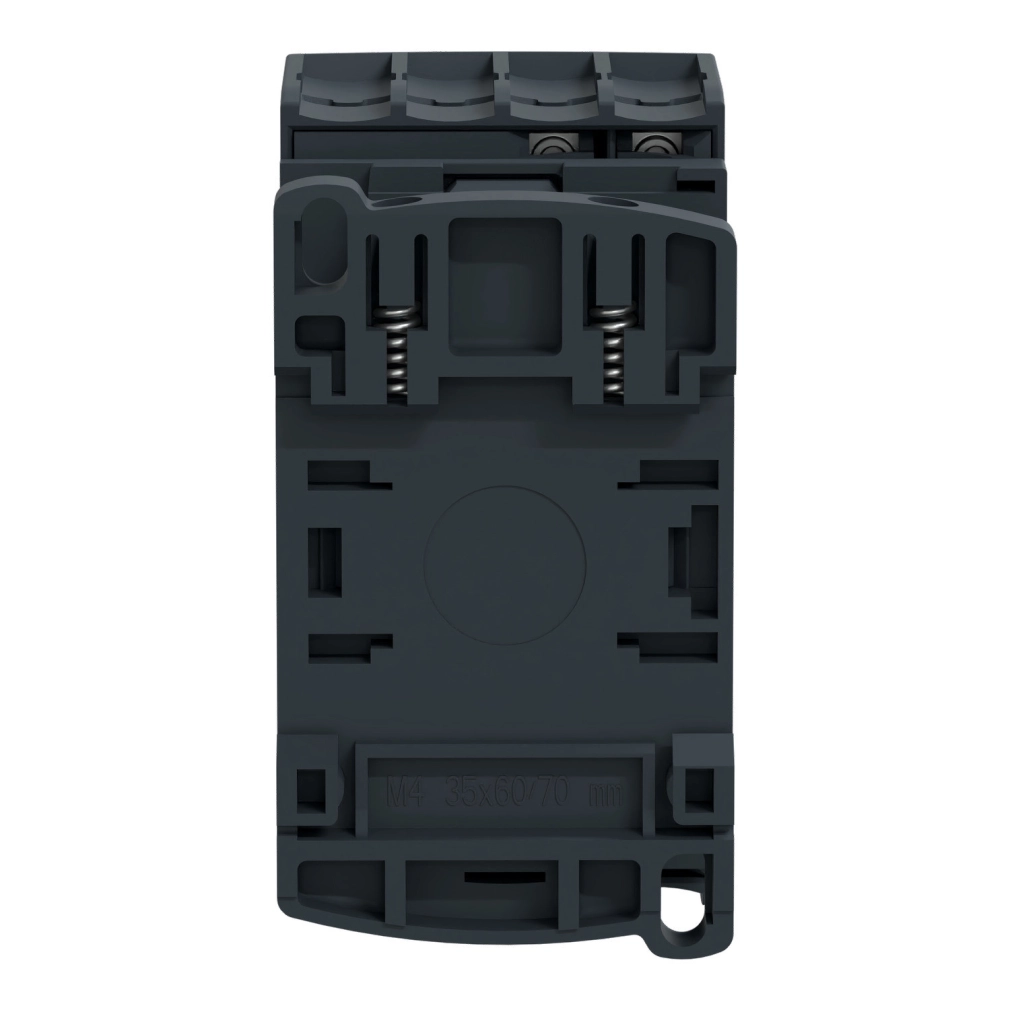

Méretek és szerelés
Magasság: 85 mm
Szélesség: 45 mm
Mélység: 92 mm
Nettó tömeg: 0,365 kg
Szerelési mód: Lap
Sín
