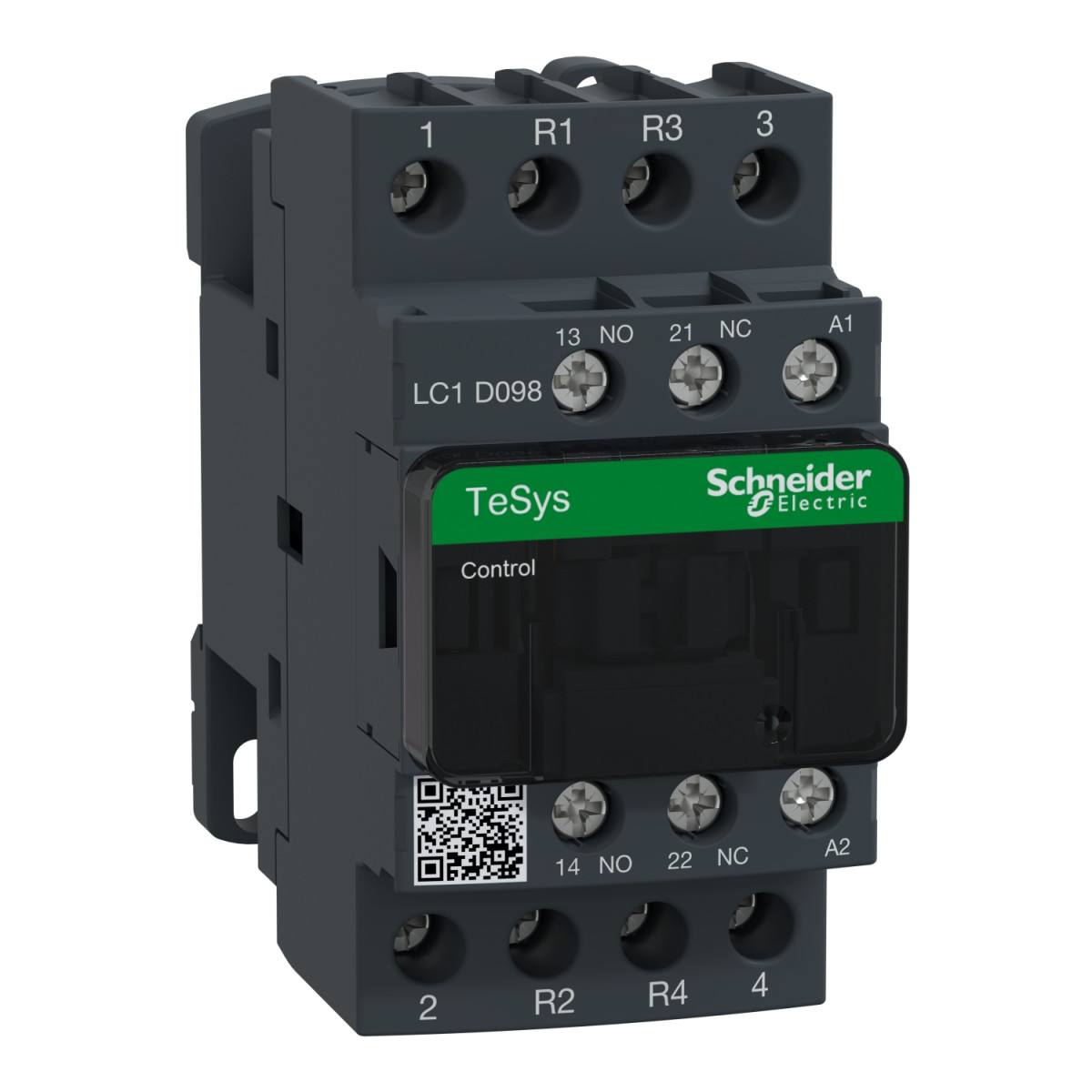

A Schneider Electric TeSys Deca sorozatú LC1D098P7 kontaktor egy megbízható és sokoldalú vezérlőeszköz, amely ideális megoldás ipari rendszerek és berendezések ellenőrzésére. Ez a 4 pólusú (2NO+2NC) kivitelű kontaktor kimondottan rezisztív terhelésekhez tervezték, AC-1 felhasználási kategóriában, maximálisan 440V feszültségig és 20A áramerősségig.
A TeSys Deca kontaktorok kiemelkedő jellemzője a nagy teljesítmény és a kompakt méret. A készülék 230V AC 50/60Hz tekercsfeszültséggel működik, amely ideális a legtöbb európai ipari rendszerhez. A csavaros kapocstípus könnyű és biztonságos csatlakoztatást tesz lehetővé különböző kábelkeresztmetszetekhez (1-4 mm² rugalmas és tömör kábelek esetén). A 2 NO + 2 NC pólusösszetétel sokoldalú alkalmazást biztosít, legyen szó motorvezérlésről, fűtőberendezésekről vagy egyéb elektromos rendszerekről.
Műszaki szempontból a LC1D098P7 kontaktor számos előnyös tulajdonsággal rendelkezik. A hagyományos, szabad légáramú termikus áram (Ith) 20A a főáramkörben 60°C-on, illetve 10A a jelzőáramkörben. A készülék 250A névleges bekapcsolási áramerősséggel (Irms) rendelkezik 440V-on a főáramkörben, valamint 140A AC és 250A DC a jelzőáramkörben, megfelelve az IEC 60947 szabványnak. A névleges megszakítási képesség ugyancsak 250A 440V-on a főáramkörben. Az eszköz kiváló rövidzárlati ellenállással rendelkezik, 105A 40°C-on 10 másodpercig vagy 210A 1 másodpercig a főáramkörben, továbbá 100A 1 másodpercig, 120A 500 ms-ig és 140A 100 ms-ig a jelzőáramkörben. Az ajánlott biztosíték 10A gG a jelzőáramkörhöz, valamint 25A gG (1-es koordinációs típus) vagy 20A gG (2-es koordinációs típus) a főáramkörhöz, maximum 690V feszültségen.
A LC1D098P7 szigetelési feszültsége (Ui) 690V a főáramkörben és a jelzőáramkörben egyaránt, az IEC 60947-4-1 illetve IEC 60947-1 szabványoknak megfelelően. Az eszköz kiváló mechanikai tartóssággal bír (15 millió működési ciklus), valamint 300 000 elektromos működési ciklus 20A AC-1 terhelésnél, maximum 690V feszültségen. A vezérlőkör AC 50/60 Hz típusú, beépített zavarszűrő modul nélkül. A kontaktor működési tartománya 0.8...1.1 Uc (-40...60°C) bekapcsolásnál, és 0.3...0.6 Uc (-40...60°C) kikapcsolásnál. A bekapcsolási teljesítmény 70 VA 50/60 Hz-en (cos phi 0.75, 20°C-on), míg a tartási teljesítmény 7-7.5 VA (cos phi 0.3, 20°C-on). A készülék működési ideje 12-22 ms záráskor és 4-19 ms nyitáskor, maximális működési frekvenciája pedig 3600 ciklus/óra 60°C-on.
Schneider Electric TeSys Deca LC1D098P7 kontaktor műszaki adatok
Általános jellemzők
Termékcsalád: TeSys Deca
Terméktípus: Kontaktor
Eszköz rövid neve: LC1D
Kontaktor alkalmazás: Rezisztív terhelés
Felhasználási kategória: AC-1
Pólusok leírása: 4P
Elektromos jellemzők
Névleges üzemi feszültség [Ue]: Főáramkör: <= 690 V AC 25...400 Hz
Főáramkör: <= 250 V DC
Névleges üzemi áram [Ie]: 20 A (60°C alatt) max. 440 V AC AC-1 a főáramkörben
Vezérlőkör feszültsége [Uc]: 230 V AC 50/60 Hz
Pólusok összetétele: 2 NO + 2 NC
Hagyományos szabad légáramú termikus áram [Ith]: 20 A (60°C-on) a főáramkörben
10 A (60°C-on) a jelzőáramkörben
Névleges bekapcsolási áramerősség (Irms): 250 A 440 V-on a főáramkörben (IEC 60947 szerint)
140 A AC a jelzőáramkörben (IEC 60947-5-1 szerint)
250 A DC a jelzőáramkörben (IEC 60947-5-1 szerint)
Névleges megszakítási képesség: 250 A 440 V-on a főáramkörben (IEC 60947 szerint)
Névleges rövid idejű árammegszakítási képesség [Icw]: 105 A 40°C - 10 s a főáramkörben
210 A 40°C - 1 s a főáramkörben
30 A 40°C - 10 min a főáramkörben
61 A 40°C - 1 min a főáramkörben
100 A - 1 s a jelzőáramkörben
120 A - 500 ms a jelzőáramkörben
140 A - 100 ms a jelzőáramkörben
Ajánlott biztosíték: 10 A gG a jelzőáramkörhöz (IEC 60947-5-1 szerint)
25 A gG max. 690 V, 1-es koordinációs típus a főáramkörhöz
20 A gG max. 690 V, 2-es koordinációs típus a főáramkörhöz
Átlagos impedancia: 2.5 mOhm - Ith 25 A 50 Hz a főáramkörben
Teljesítmény disszipáció pólusonként: 1.56 W AC-1
Névleges szigetelési feszültség [Ui]: Főáramkör: 690 V (IEC 60947-4-1 szerint)
Jelzőáramkör: 690 V (IEC 60947-1 szerint)
Túlfeszültség kategória: III
Szennyezettségi fok: 3
Névleges lökőfeszültség-állóság [Uimp]: 6 kV (IEC 60947 szerint)
Megbízhatóság és élettartam
Biztonsági megbízhatósági szint: B10d = 1369863 ciklus névleges terheléssel (EN/ISO 13849-1 szerint)
B10d = 20000000 ciklus mechanikai terheléssel (EN/ISO 13849-1 szerint)
Mechanikai élettartam: 15 millió ciklus
Elektromos élettartam: 0.3 millió ciklus 20 A AC-1 max. 690 V-on
Vezérlés jellemzői
Vezérlőkör típusa: AC 50/60 Hz
Tekercs technológia: Beépített zavarszűrő modul nélkül
Vezérlőkör feszültség határértékei: 0.3...0.6 Uc (-40...60°C): kiejtés AC 50/60 Hz
0.8...1.1 Uc (-40...60°C): működési AC 50 Hz
0.85...1.1 Uc (-40...60°C): működési AC 60 Hz
Bekapcsolási teljesítmény VA-ban: 70 VA 60 Hz cos phi 0.75 (20°C-on)
70 VA 50 Hz cos phi 0.75 (20°C-on)
Tartási teljesítményfelvétel VA-ban: 7.5 VA 60 Hz cos phi 0.3 (20°C-on)
7 VA 50 Hz cos phi 0.3 (20°C-on)
Hő disszipáció: 2...3 W 50/60 Hz-en
Működési idő: 12...22 ms zárás
4...19 ms nyitás
Maximális működési gyakoriság: 3600 ciklus/óra 60°C-on
Fizikai jellemzők
Magasság: 85 mm
Szélesség: 45 mm
Mélység: 92 mm
Védettségi fokozat (IP): IP20 előlap (IEC 60529 szerint)
Szerelési támasz: Lemez
Sín
Környezeti jellemzők
Megengedett környezeti hőmérséklet: -40...60°C
60...70°C teljesítménycsökkenéssel
Üzemi magasság: 0...3000 m
Tűzállóság: 850°C (IEC 60695-2-1 szerint)
Lángkésleltetés: V1 (UL 94 szerint)
Mechanikai robusztusság: Rezgések nyitott kontaktoron (2 Gn, 5...300 Hz)
Rezgések zárt kontaktoron (4 Gn, 5...300 Hz)
Ütések nyitott kontaktoron (10 Gn 11 ms-ig)
Ütések zárt kontaktoron (15 Gn 11 ms-ig)
