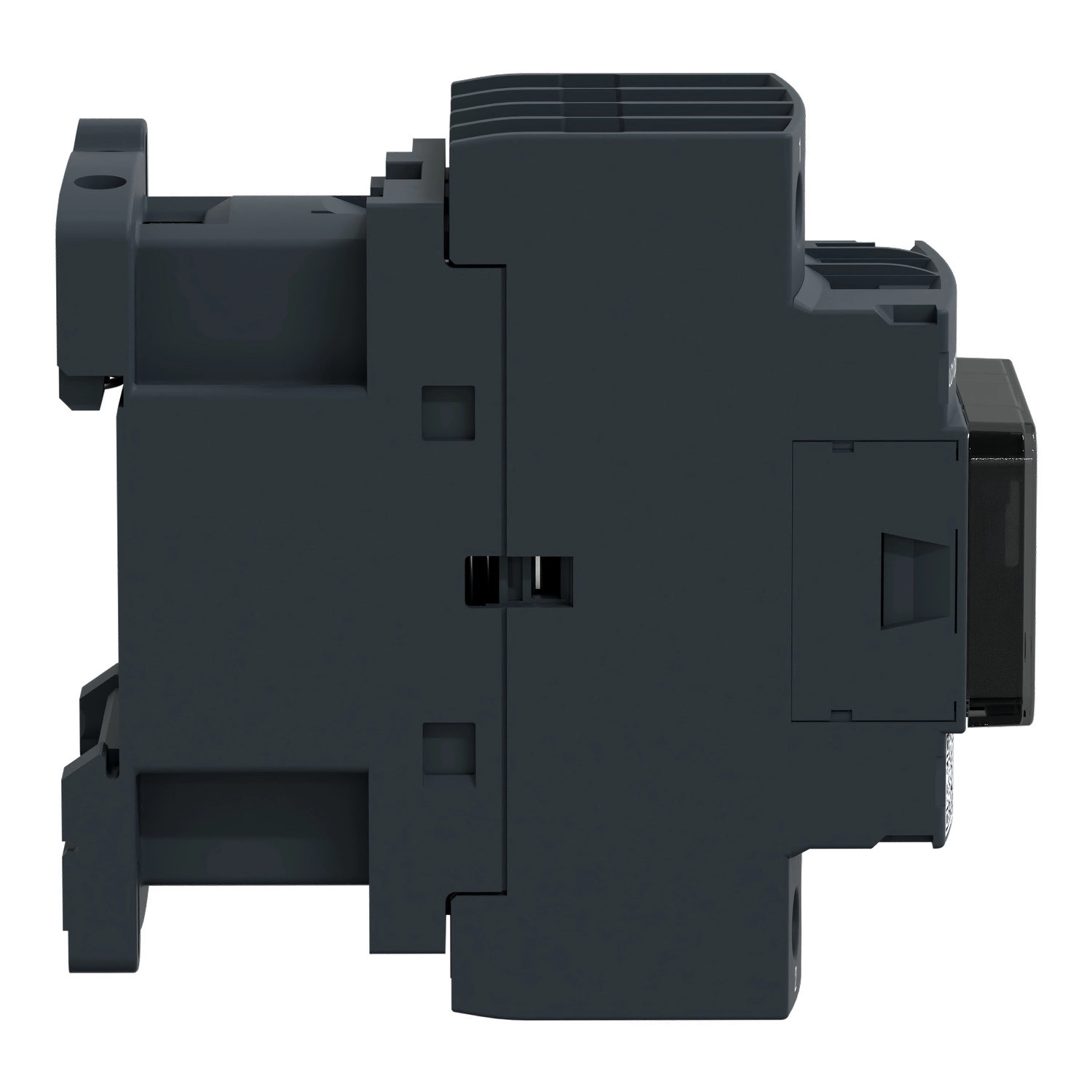

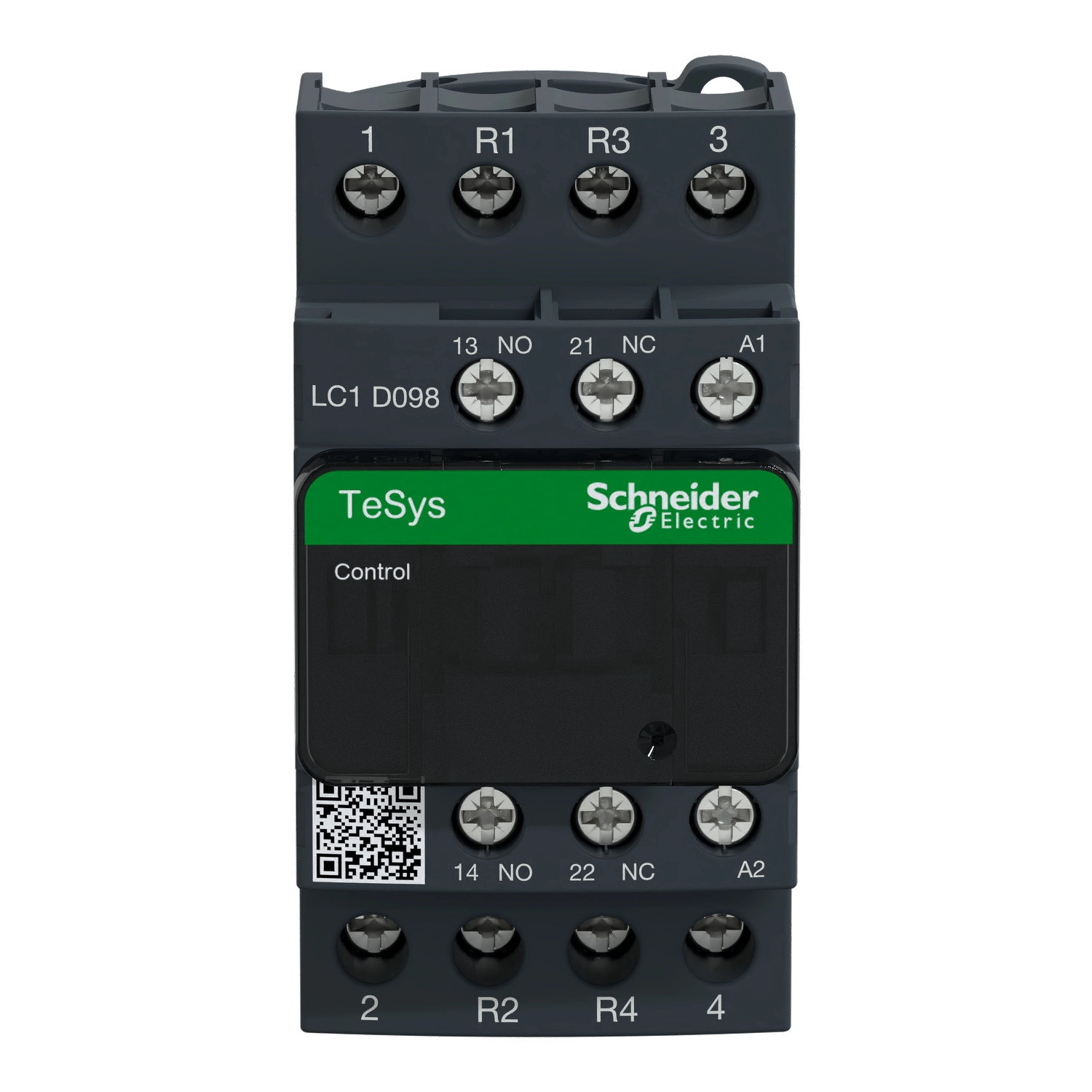

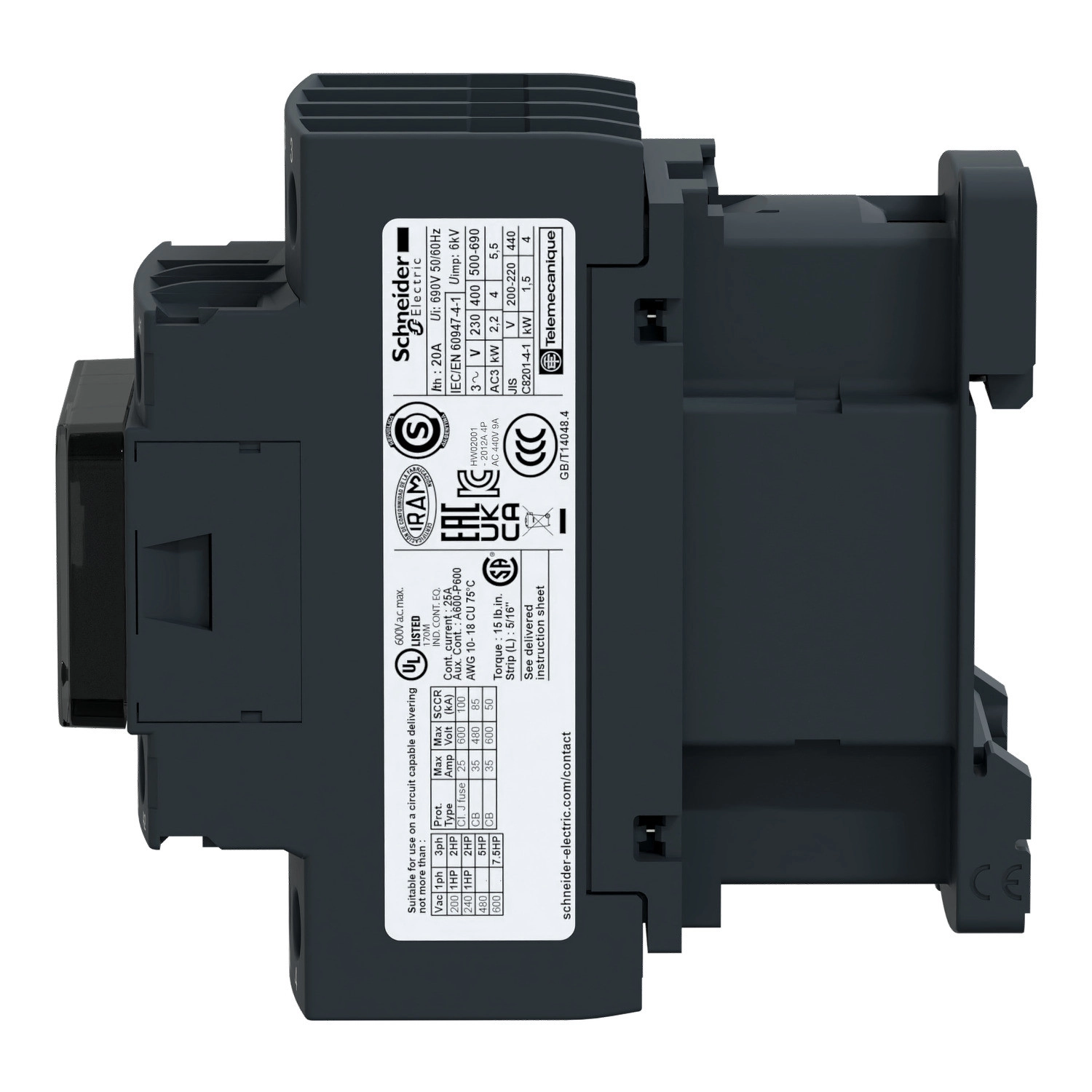

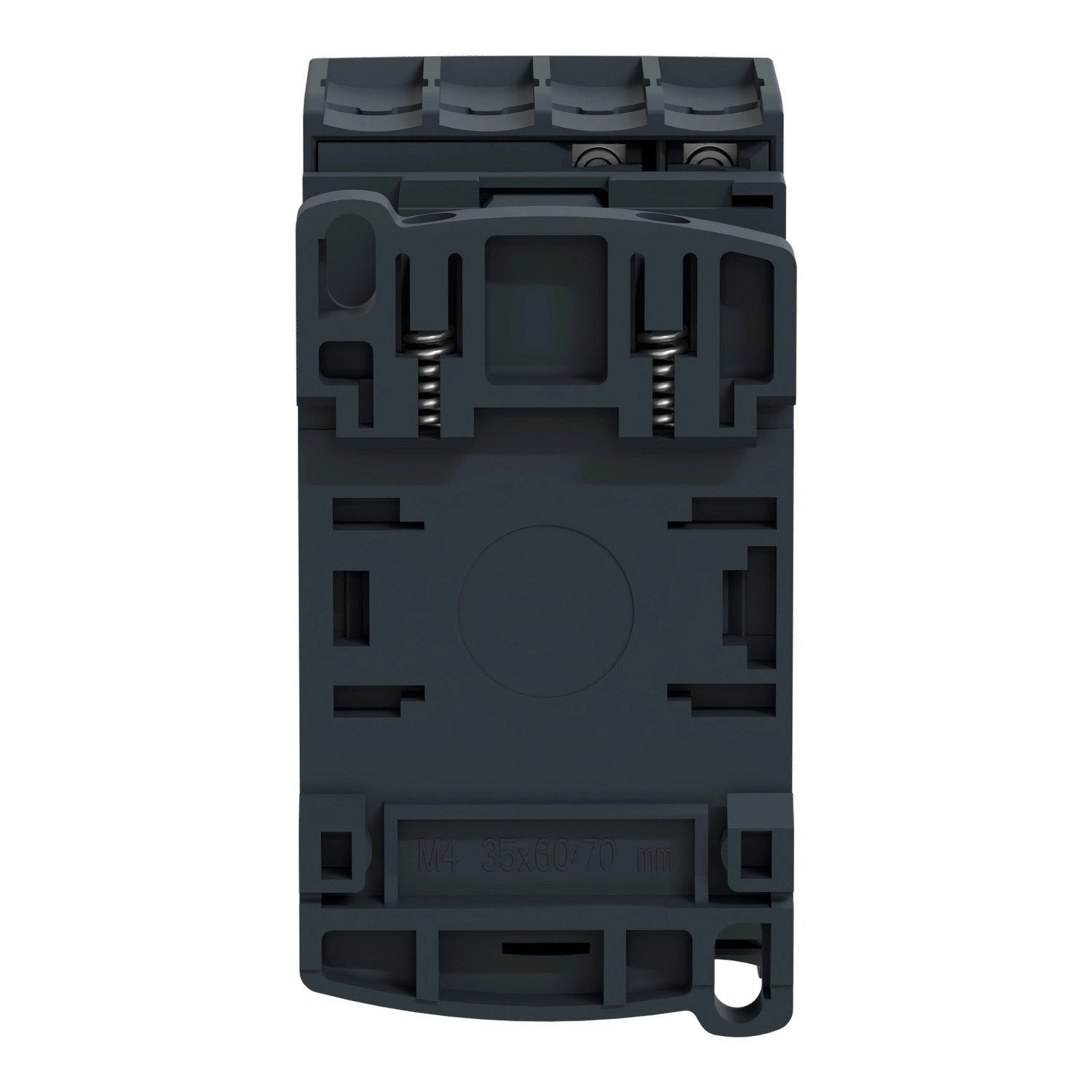

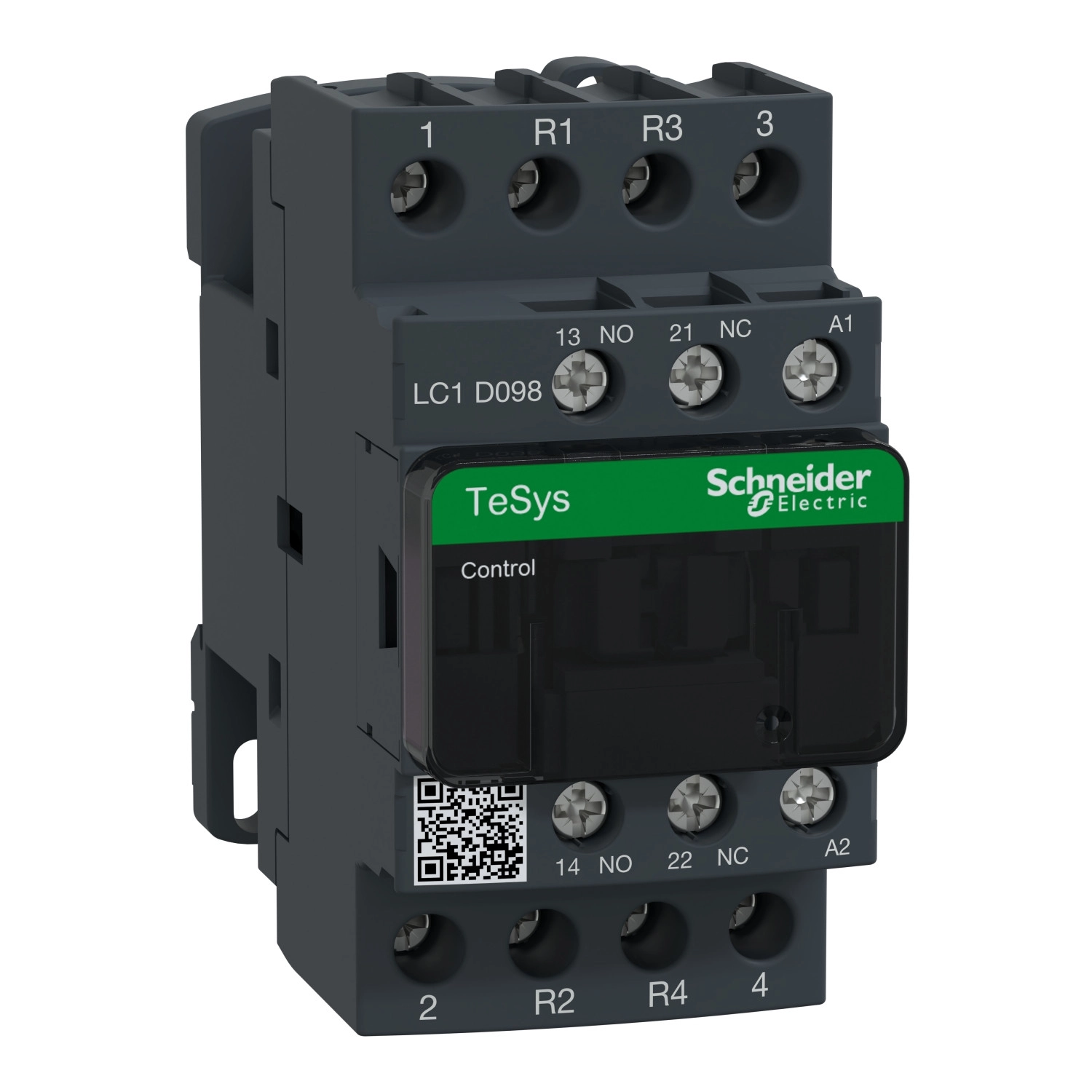

A Schneider Electric TeSys Deca sorozatú LC1D098F7 kontaktor egy rendkívül megbízható és sokoldalúan alkalmazható villamos kapcsolókészülék, amely elsősorban ipari alkalmazásokhoz, ellenállásos terhelések kapcsolására lett kifejlesztve. Ez a 4 pólusú (2NO+2NC) kivitelű kontaktor az AC-1 felhasználási kategóriába tartozik, ami azt jelenti, hogy különösen alkalmas nem induktív vagy enyhén induktív terhelések, mint például fűtőberendezések és ellenállásos terhelések kapcsolására.
A TeSys Deca LC1D098F7 modell 20 amperes névleges üzemi árammal rendelkezik, amely 440V AC feszültségig használható. A készülék vezérlő áramköre 110V AC 50/60 Hz tekercsfeszültséggel működik, ami kompatibilissé teszi a legtöbb ipari alkalmazással. A csatlakoztatása csavaros szorítókapcsokkal történik, ami megbízható elektromos csatlakozást biztosít mind a teljesítmény-, mind a vezérlőáramkörök számára. A kontaktor kompakt méretekkel rendelkezik (magasság: 85 mm, szélesség: 45 mm, mélység: 92 mm), így helytakarékos megoldást kínál kapcsolószekrényekben való beépítéshez.
Technikai szempontból a készülék számos kiemelkedő paraméterrel rendelkezik. A hagyományos, szabad levegőn mért hőáram 20A a teljesítményáramkörben és 10A a jelzőáramkörben (60°C-on). A névleges záróképesség 250A 440V-nál a teljesítményáramkörben, az IEC 60947 szabványnak megfelelően. Az átlagos impedancia 2,5 mOhm, teljesítmény disszipációja pólusonként 1,56W AC-1 üzemmódban. A kontaktor szigetelési feszültsége a teljesítményáramkörben 690V (IEC 60947-4-1 szerint), illetve 600V (CSA és UL tanúsítvánnyal). Túlfeszültség kategóriája III-as, szennyezettségi foka 3-as, névleges lökőfeszültség-állósága pedig 6 kV az IEC 60947 szerint. A kontaktor mechanikai élettartama 15 millió kapcsolási ciklus, míg elektromos élettartama 0,3 millió ciklus 20A AC-1 terhelésnél, 690V vagy alacsonyabb feszültségen.
Schneider TeSys Deca LC1D098F7 kontaktor műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys Deca
Terméktípus: Kontaktor
Eszköz rövid neve: LC1D
Kontaktor alkalmazás: Ellenállásos terhelés
Felhasználási kategória: AC-1
Pólusok leírása: 4P
Névleges üzemi feszültség [Ue]: Teljesítmény áramkör: <= 690 V AC 25...400 Hz
Teljesítmény áramkör: <= 250 V DC
Névleges üzemi áram [Ie]: 20 A (60 °C alatt) <= 440 V AC AC-1 teljesítmény áramkörnél
Vezérlőáramkör feszültsége [Uc]: 110 V AC 50/60 Hz
Kiegészítő információk
Kompatibilitási kód: LC1D
Pólus érintkezők összetétele: 2 NO + 2 NC
Védőburkolat: Van
Hagyományos szabad levegőn termikus áram [Ith]: 20 A (60 °C-on) teljesítmény áramkörnél
10 A (60 °C-on) jelző áramkörnél
Irms névleges záróképesség: 250 A 440 V-nál teljesítmény áramkörnél (IEC 60947 szerint)
140 A AC jelző áramkörnél (IEC 60947-5-1 szerint)
250 A DC jelző áramkörnél (IEC 60947-5-1 szerint)
Névleges megszakítóképesség: 250 A 440 V-nál teljesítmény áramkörnél (IEC 60947 szerint)
Villamos paraméterek
Átlagos impedancia: 2,5 mOhm - Ith 25 A 50 Hz teljesítmény áramkörnél
Teljesítmény disszipáció pólusonként: 1,56 W AC-1
Névleges szigetelési feszültség [Ui]: Teljesítmény áramkör: 690 V (IEC 60947-4-1 szerint)
Teljesítmény áramkör: 600 V CSA tanúsítvánnyal
Teljesítmény áramkör: 600 V UL tanúsítvánnyal
Jelző áramkör: 690 V (IEC 60947-1 szerint)
Jelző áramkör: 600 V CSA tanúsítvánnyal
Jelző áramkör: 600 V UL tanúsítvánnyal
Túlfeszültség kategória: III
Szennyezettségi fok: 3
Névleges lökőfeszültség-állóság [Uimp]: 6 kV (IEC 60947 szerint)
Mechanikai tulajdonságok
Mechanikai élettartam: 15 millió kapcsolási ciklus
Elektromos élettartam: 0,3 millió kapcsolási ciklus 20 A AC-1 esetén, Ue <= 690 V
Maximális működési sebesség: 3600 kapcsolás/óra 60 °C-on
Magasság: 85 mm
Szélesség: 45 mm
Mélység: 92 mm
Környezeti feltételek
IP védettségi fokozat: IP20 előlap (IEC 60529 szerint)
Védő kezelés: TH (IEC 60068-2-30 szerint)
Megengedett környezeti hőmérséklet az eszköz körül: -40...60 °C
60...70 °C teljesítménycsökkentéssel
Üzemi magasság: 0...3000 m
Tűzállóság: 850 °C (IEC 60695-2-1 szerint)
Lángállóság: V1 (UL 94 szerint)
