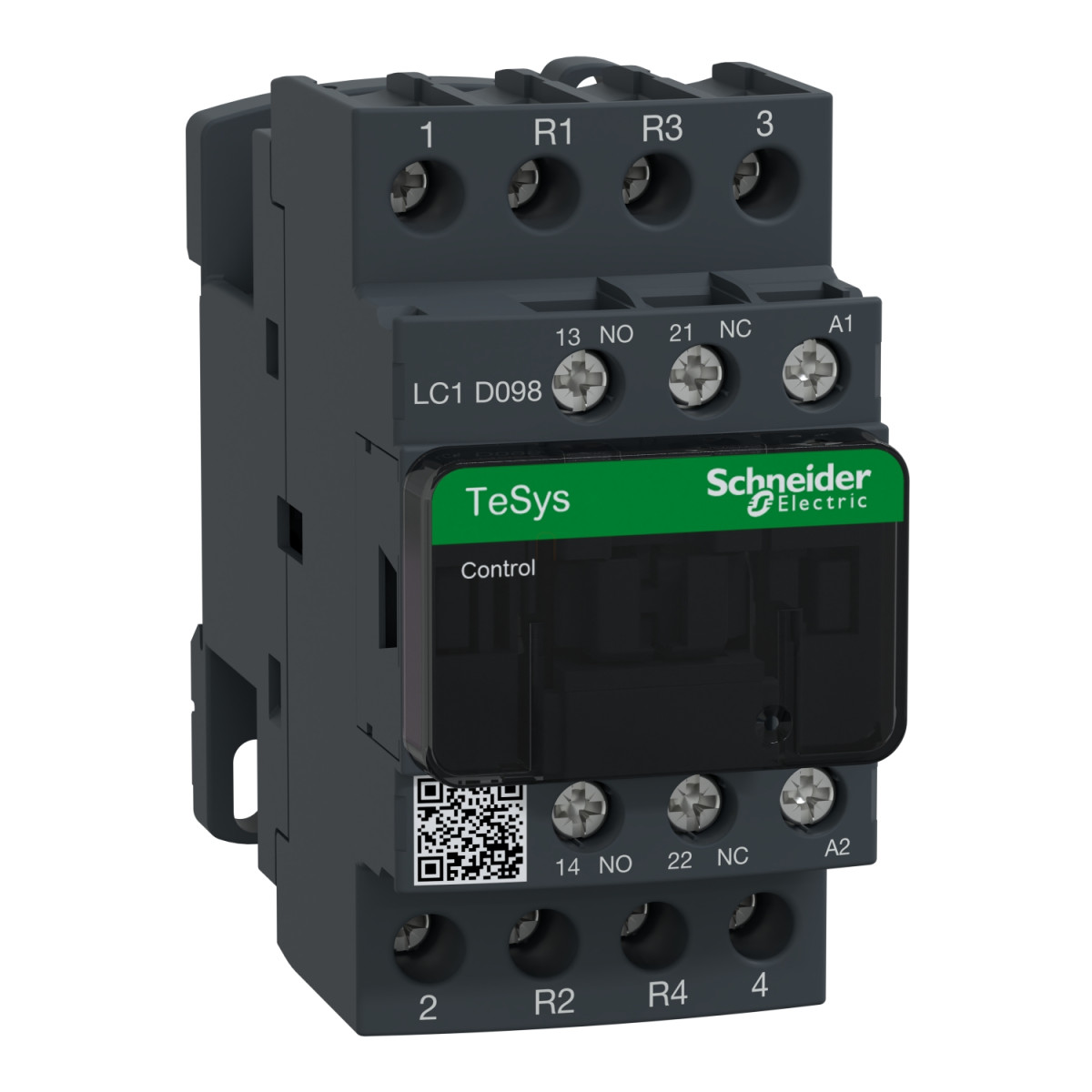

A Schneider Electric TeSys Deca LC1D098G7 kontaktor egy rendkívül megbízható és sokoldalú ipari kapcsolóelem, amely kifejezetten rezisztív terhelések kapcsolására lett tervezve az AC-1 felhasználási kategóriában. Ez a 4 pólusú (2NO+2NC) kontaktor kiváló választás az olyan ipari és kereskedelmi alkalmazásokhoz, ahol megbízható áramköri kapcsolásra van szükség 440V-os váltakozó áramú hálózatokban.
A kontaktor névleges üzemi árama 20A (60°C alatti hőmérsékleten), maximális üzemi feszültsége pedig 690V AC (25-400 Hz tartományban) vagy 250V DC. A vezérlőáramkör 120V AC 50/60Hz feszültséggel működik, ami kompatibilis a legtöbb ipari vezérlőrendszerrel. A készülék csavarkötéses sorkapcsokkal rendelkezik, amelyek 1-4 mm² keresztmetszetű kábelekkel használhatók, rugalmas és tömör vezetékekkel egyaránt. A kontaktor pólusainak konfigurációja 2NO + 2NC, ami rugalmas kapcsolási lehetőségeket biztosít mind a fő-, mind a jelzőáramkörök számára.
A TeSys Deca LC1D098G7 kiemelkedő műszaki paraméterekkel rendelkezik: 250A-es bekapcsolási képesség 440V-on, 2,5 mOhm átlagos impedancia, és 6 kV névleges lökőfeszültség-állóság az IEC 60947 szabvány szerint. A kontaktor mechanikai élettartama 15 millió kapcsolási ciklus, elektromos élettartama pedig 0,3 millió ciklus 20A AC-1 terhelésnél. A működési idő záráskor 12-22 ms, nyitáskor 4-19 ms, és a maximális kapcsolási gyakoriság 3600 ciklus/óra 60°C-on. A termék IP20-as védettséggel rendelkezik az előlapi részen, és extrém környezeti feltételek között is megbízhatóan működik, -40°C és +60°C közötti hőmérsékleten (60-70°C között teljesítménycsökkentéssel).
A Schneider Electric LC1D098G7 kontaktor robusztus kialakítása kiváló mechanikai ellenállóképességet biztosít: nyitott állapotban 2G, zárt állapotban 4G rezgésállóság jellemzi 5-300 Hz tartományban, valamint nyitott állapotban 10G, zárt állapotban 15G ütésállóság 11 ms időtartamra. A termék kompakt méretekkel rendelkezik (85 mm magasság, 45 mm szélesség, 92 mm mélység), és rugalmasan telepíthető sínre vagy lemezre. A kontaktor számos nemzetközi szabványnak megfelel, többek között az IEC 60947-4-1, EN 60947-4-1, UL 60947-4-1 és CSA C22.2 No 14 előírásainak, és rendelkezik UL, CCC, CSA, Marine, UKCA, EAC és CB minősítésekkel is, ami világszerte való alkalmazhatóságát garantálja.
Schneider Electric TeSys Deca LC1D098G7 műszaki adatok
Általános jellemzők
Termékcsalád: TeSys Deca
Terméktípus: Kontaktor
Rövid terméknév: LC1D
Alkalmazás: Rezisztív terhelés
Felhasználási kategória: AC-1
Pólusok leírása: 4P
Elektromos jellemzők
Névleges üzemi feszültség [Ue]: Erőáramkör: ≤ 690 V AC 25...400 Hz
Erőáramkör: ≤ 250 V DC
Névleges üzemi áram [Ie]: 20 A (60°C alatt) ≤ 440 V AC-1 erőáramkörnél
Vezérlőáramkör feszültsége [Uc]: 120 V AC 50/60 Hz
Konvencionális termikus áram [Ith]: 20 A (60°C-on) erőáramkörnél
10 A (60°C-on) jelzőáramkörnél
Névleges bekapcsolási képesség: 250 A 440 V-nál erőáramkörnél IEC 60947 szerint
140 A AC jelzőáramkörnél IEC 60947-5-1 szerint
250 A DC jelzőáramkörnél IEC 60947-5-1 szerint
Névleges megszakítási képesség: 250 A 440 V-nál erőáramkörnél IEC 60947 szerint
Névleges rövididejű áramerősség [Icw]: 105 A 40°C - 10 s erőáramkörnél
210 A 40°C - 1 s erőáramkörnél
30 A 40°C - 10 perc erőáramkörnél
61 A 40°C - 1 perc erőáramkörnél
100 A - 1 s jelzőáramkörnél
120 A - 500 ms jelzőáramkörnél
140 A - 100 ms jelzőáramkörnél
Biztosíték névleges értéke: 10 A gG jelzőáramkörhöz IEC 60947-5-1 szerint
25 A gG ≤ 690 V 1-es típusú koordinációnál erőáramkörhöz
20 A gG ≤ 690 V 2-es típusú koordinációnál erőáramkörhöz
Átlagos impedancia: 2,5 mOhm - Ith 25 A 50 Hz erőáramkörnél
Teljesítmény disszipáció pólusonként: 1,56 W AC-1
Névleges szigetelési feszültség [Ui]: Erőáramkör: 690 V IEC 60947-4-1 szerint
Erőáramkör: 600 V CSA tanúsítással
Erőáramkör: 600 V UL tanúsítással
Jelzőáramkör: 690 V IEC 60947-1 szerint
Jelzőáramkör: 600 V CSA tanúsítással
Jelzőáramkör: 600 V UL tanúsítással
Túlfeszültségi kategória: III
Szennyezettségi fok: 3
Névleges lökőfeszültség-állóság [Uimp]: 6 kV IEC 60947 szerint
Mechanikai jellemzők
Pólusok konfigurációja: 2 NO + 2 NC
Védőburkolat: Van
Biztonsági megbízhatósági szint: B10d = 1369863 ciklus névleges terhelésnél EN/ISO 13849-1 szerint
B10d = 20000000 ciklus mechanikai terhelésnél EN/ISO 13849-1 szerint
Mechanikai élettartam: 15 millió ciklus
Elektromos élettartam: 0,3 millió ciklus 20 A AC-1 Ue ≤ 690 V
Működési idő: 12...22 ms zárás
4...19 ms nyitás
Maximális működési frekvencia: 3600 ciklus/óra 60°C-on
Kiegészítő érintkezők: 1 NO + 1 NC
Segédérintkező típusa: mechanikusan kapcsolt 1 NO + 1 NC IEC 60947-5-1 szerint
tükörrel ellátott érintkező 1 NC IEC 60947-4-1 szerint
Fizikai jellemzők
Méretek (mm): Magasság: 85, Szélesség: 45, Mélység: 92
Nettó tömeg: 0,365 kg
Környezeti jellemzők
IP védettségi fokozat: IP20 előlapi oldalon IEC 60529 szerint
Megengedett környezeti hőmérséklet: -40...60°C
60...70°C teljesítménycsökkentéssel
Üzemi magasság: 0...3000 m
Tűzállóság: 850°C IEC 60695-2-1 szerint
Lángállóság: V1 UL 94 szerint
Mechanikai robusztusság: Rezgés nyitott kontaktornál (2 Gn, 5...300 Hz)
Rezgés zárt kontaktornál (4 Gn, 5...300 Hz)
Ütés nyitott kontaktornál (10 Gn 11 ms)
Ütés zárt kontaktornál (15 Gn 11 ms)
Telepítési jellemzők
Csatlakozások - sorkapcsok: Erőáramkör: csavarkötéses sorkapcsok 1...4 mm² kábelekhez
Vezérlőáramkör: csavarkötéses sorkapcsok 1...4 mm² kábelekhez
Meghúzási nyomaték: 1,7 Nm a csavarkötéses sorkapcsoknál
Rögzítési mód: Sín
Lemez
