Wago 286-376 relémodul nagy DC-teljesítmények kapcsolásához, 24 V DC, 1 záróérintkező, 5 A tartós határáram, piros állapotjelzés, 15 mm széles, szürke
RRP:33 373 Ft
33 039 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
28 776 Ft
nettó 22 658 Ft
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

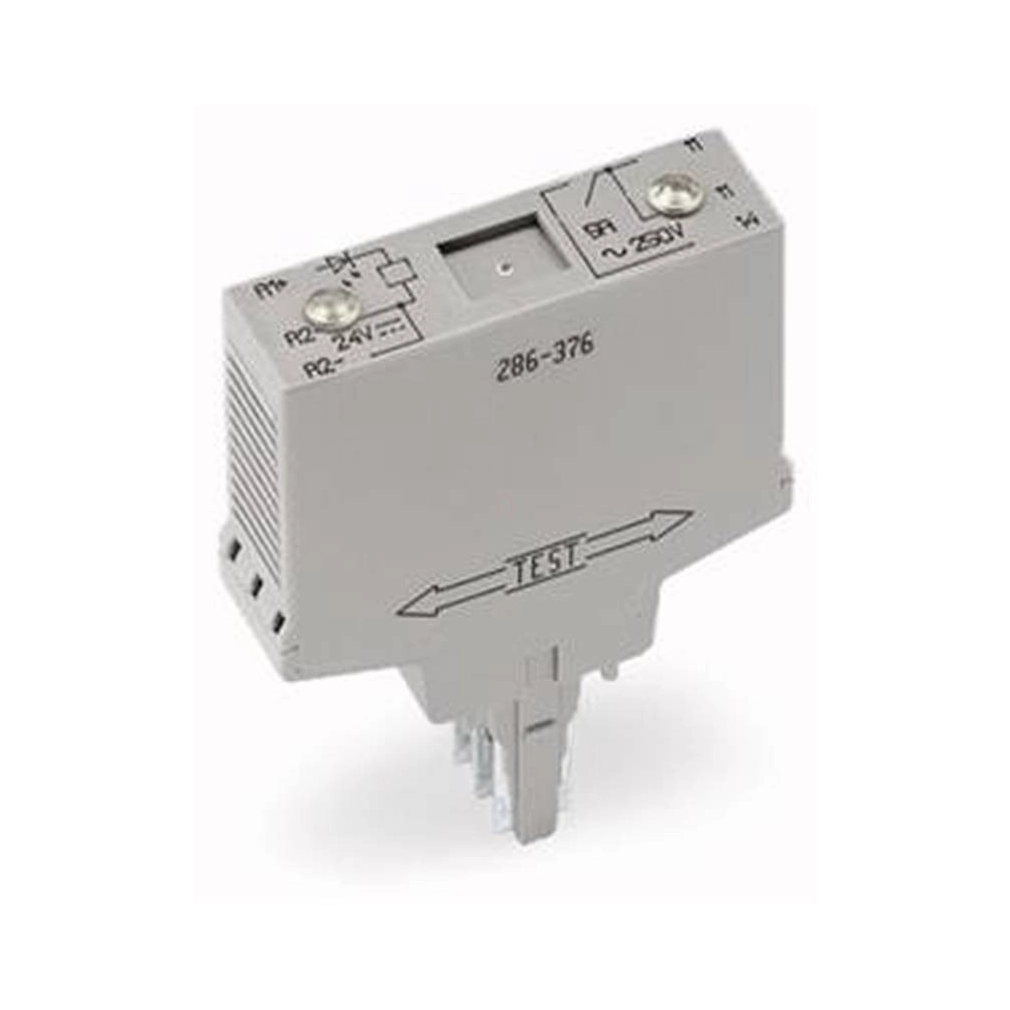

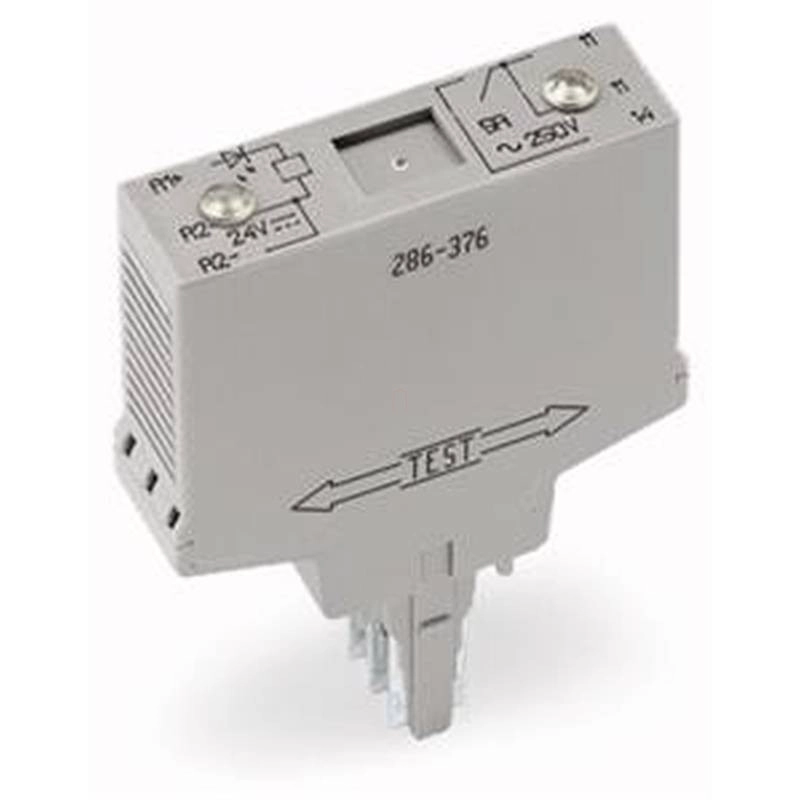

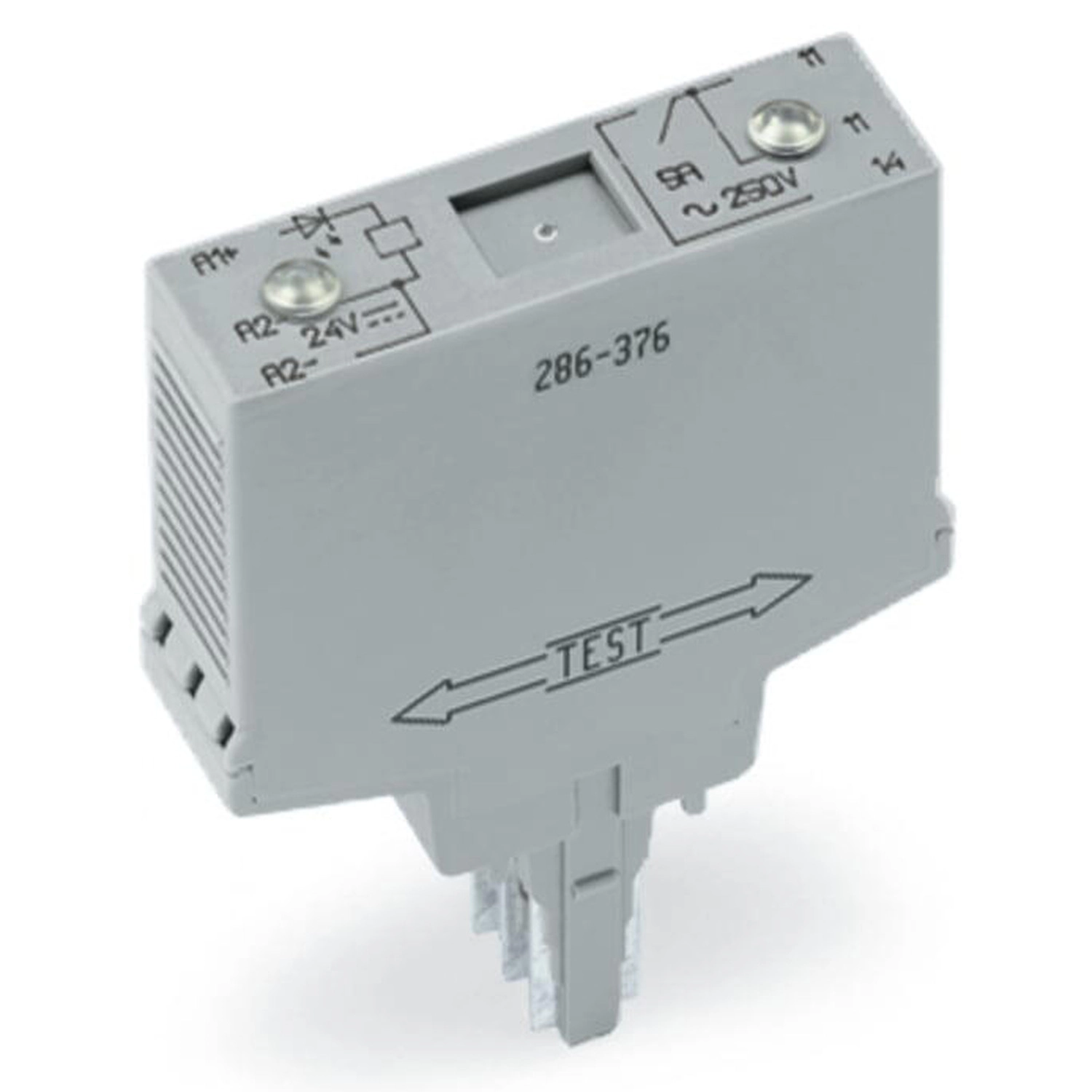

WAGO 286-376 Rel24VDC, szürke, ipari jelillesztési, kapcsolási és mérési feladatokhoz.
A Wago 286-376 szürke dugaszolható relémodul, 24 V DC névleges bemeneti feszültséggel. Egy záróérintkező található benne; modulszélessége 15 mm. A hozzá tartozó hordozó sorkapocsra dugaszolható; a 82,5 mm mélység az alapkapoccsal együtt értendő.
Villamos, geometriai és környezeti adatok
| Névleges bemeneti feszültség UN | 24 VDC |
|---|---|
| Bemeneti feszültségtartomány | ±10 % |
| Névleges bemeneti áram UN | 20 mA |
| Záróérintkezők száma | 1 |
| Érintkező anyaga (relé) | AgNi 0,15 |
| Tartós határáram | 5 A |
| Bekapcsolási áram (rezisztív) (max.) (AC) | 14 A / 4 s |
| Kapcsolási feszültség (max.) | 250 VAC |
| Ajánlott minimum terhelés | 12 V / 10 mA |
| Behúzási idő (ált.) | 9 ms |
| Kiesési idő (ált.) | 3 ms |
| Prellezési idő (ált.) | 5 ms |
| Elektromos élettartam (NO; ohmos terhelés; 23 °C) | 300 x 10³ kapcsolási művelet |
| Mechanikai élettartam | 20 x 10⁶ kapcsolási művelet |
| Méretezési feszültség | 250 V |
| Méretezési túlfeszültség | 4 kV |
| Szennyezettségi fok | 2 |
| Dielektromos szilárdság, vezérlő/terhelési áramkör (AC, 1 min) | 4 kVrms |
| Dielektromos szilárdság, nyitott érintkező (AC, 1 min) | 2 kVrms |
| Védettség | IP20 |
| Szélesség | 15 mm / 0,591 inch |
| Magasság | 52 mm / 2,047 inch |
| Mélység a DIN kalapsín felső részétől | 82,5 mm / 3,248 inch |
| Megjegyzés (méretek) | A hordozó sorkapoccsal együtt |
| Rögzítés típusa | Az alap-sorkapocsra dugaszolható modul |
| Szín | szürke |
| Tűzterhelés | 0,294 MJ |
| Tömeg | 35 g |
| Környezeti hőmérséklet (UN üzemmódban) | -25 … +40 °C |
| Környezeti hőmérséklet (tárolási) | -25 … +70 °C |
| Feldolgozási hőmérséklet | -25 … +50 °C |
| Relatív páratartalom | 5 … 75 % (nincs kondenzáció) |
| Működési magasság (max.) | 2000 m |
| Szabványok/előírások | EN 60664-1 |
| Állapotvisszajelzés | Piros LED |

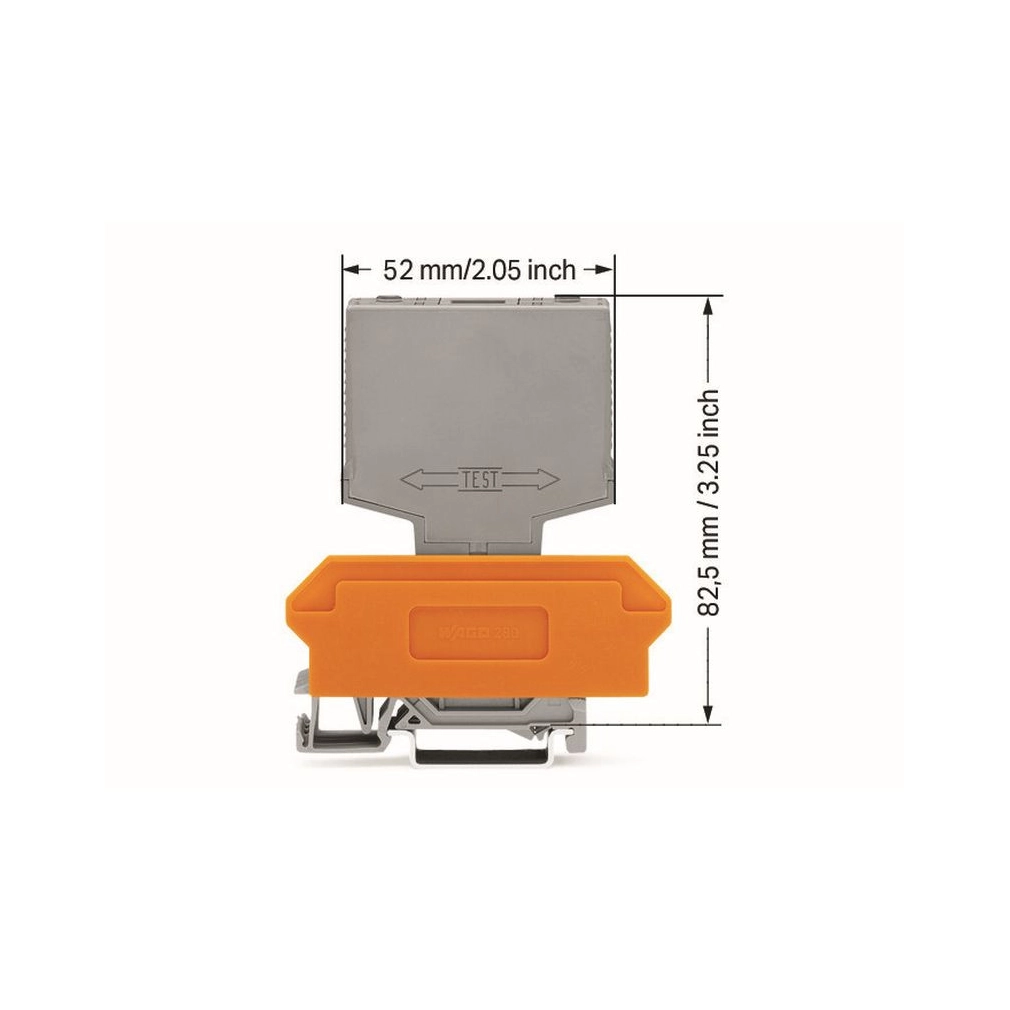

| Méretábra vízszintes mérete | 52 mm /2,05 inch |
| Méretábra alapkapoccsal mért függőleges mérete | 82,5 mm /3,25 inch |
| Alkalmazási rendeltetés | Nagy DC-teljesítmények kapcsolásához; a saját terhelési feltételekkel. |

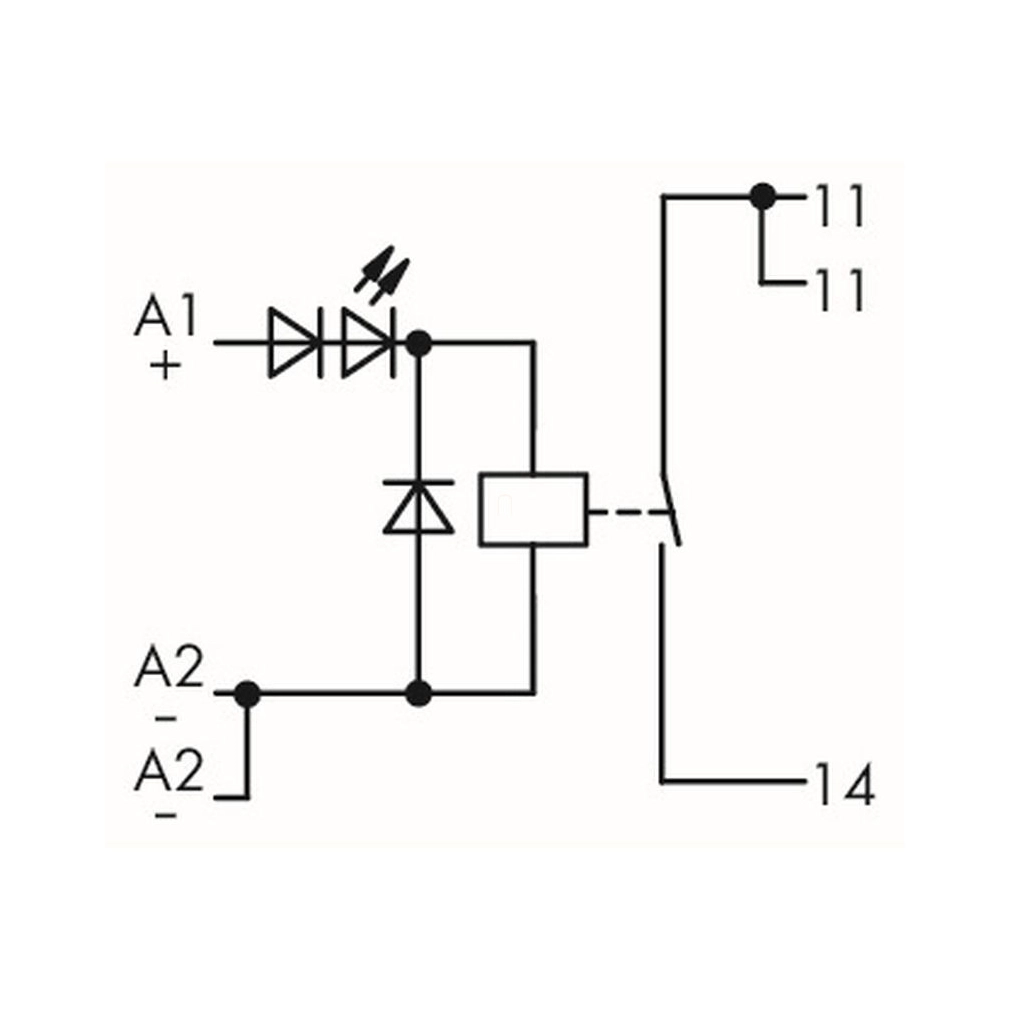

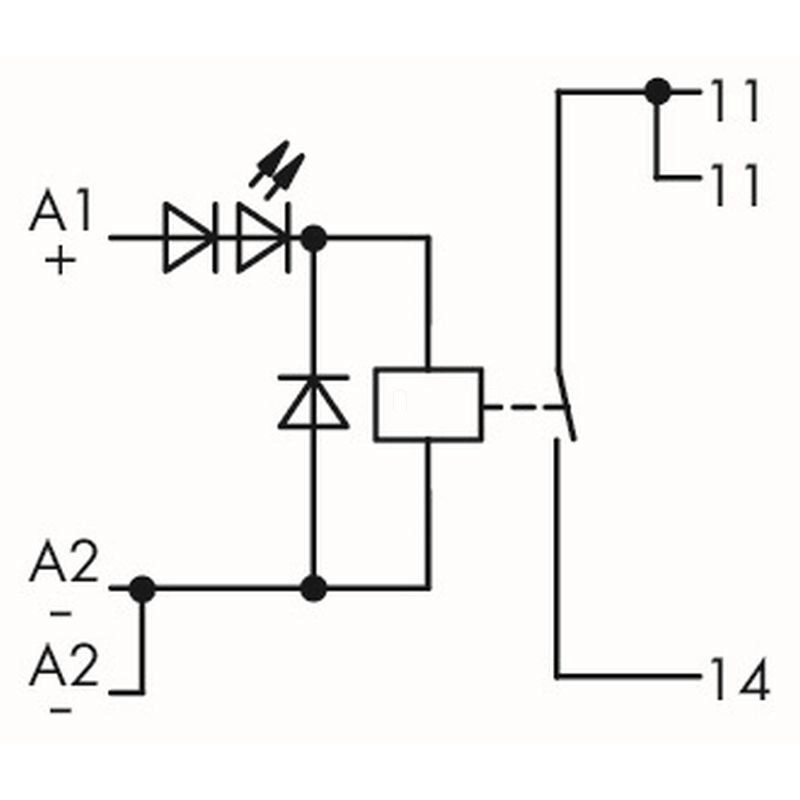

Rajzi kapcsolatok és funkciók
| Vezérlőbemenet | A1: pozitív; A2: negatív |
|---|---|
| Érintkezők | Egy záróérintkező |
| Záróérintkező rajzi jelölése | 11–14; a 11 pont kétszer szerepel |
| Ismételt negatív vezérlőpont | A2− kétszer szerepel |
Gyártói kezelési műveletek
| Alapkapocs és kódolás | A modult a hozzá tartozó két- vagy négyvezetékes dugaszolható alapkapocshoz illeszd. A kódolás biztosítja a megfelelő polaritást. |
|---|---|
| Jelölés | A modul jelöléséhez a bemutatott WMB jelölőrendszert használd. |
| Működés vizsgálata | A működést az érintésbiztos vizsgálónyílásokon keresztül vizsgáld. |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 004/2011 EAC CoC 03078 |
|---|
Opcionális kiegészítők
| 209-701 | WSB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
|---|---|
| 280-619 | Sorkapcsok, dugaszolható modulokhoz; 6 pólusú; 2 vezetékes sorkapoccsal; narancssárga elválasztóval; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,50 mm²; szürke |
| 280-763 | Sorkapcsok, dugaszolható modulokhoz; 6 pólusú; 4 vezetékes sorkapoccsal; Jelölőtartóval; narancssárga elválasztóval; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,50 mm²; szürke |
| 280-609 | Sorkapcsok, dugaszolható modulokhoz; 6 pólusú; 4 vezetékes sorkapoccsal; narancssárga elválasztóval; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,50 mm²; szürke |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 7439-92-1; 79-94-7 |
|---|---|
| REACH jelöltlistás anyagok külön listája | 2,2',6,6'-tetrabróm-4,4'-izopropilidén-difenol; Ólom |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentességek | 7(a) |
| SCIP; Ausztria | 4e1b4055-087c-4a3e-a9b1-afd880260309 |
| SCIP; Belgium | 33ce7bf4-2953-415e-9186-5ca4420f92ec |
| SCIP; Bulgária | 8f319067-9720-478a-9c06-c50b07b70984 |
| SCIP; Csehország | 3ef3497e-cbd1-4e3a-bed8-fe75a0248b1a |
| SCIP; Dánia | 3011ca5f-1460-4e28-bc07-35f1070f6701 |
| SCIP; Finnország | 1f613a0d-fc6e-4a24-9a74-9bedc14f4723 |
| SCIP; Franciaország | 04efb98f-51fa-4dfe-910b-fea11c70ec5a |
| SCIP; Németország | 95fbef6a-c12e-4c2e-8a12-66539cb00174 |
| SCIP; Magyarország | aae64928-f965-4f7d-8d63-72bb39003c29 |
| SCIP; Olaszország | 0958961e-145f-44e1-b468-f95d2b516c84 |
| SCIP; Hollandia | 23aa201b-3a44-4b32-a0ee-ff7033d3a087 |
| SCIP; Lengyelország | 272cdb20-48f0-45ab-9316-f2735fd45288 |
| SCIP; Románia | 593db507-7110-4ab2-93a0-ae07b116c5e2 |
| SCIP; Svédország | 5695db05-064f-440b-a913-517b1a1ca8a2 |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen tápfeszültséget igényel?
24 V DC; a saját megengedett tűrés a műszaki adatoknál található.
Közvetlenül a sínre rögzíthető?
A relémodul a hozzá tartozó hordozó sorkapocsra dugaszolható. A sínrögzítés az alapkapocs kialakítása.
Milyen érintkezője van?
Egy záróérintkező.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai azért foglalták össze számodra a termék jellemzőit szakmai tudásuk és az elérhető gyári adatok alapján, hogy könnyebb legyen megalapozottan választanod. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Védettség
IP20
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
286-376
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
34,99 g/db
Cikkszám
4045454717933
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 286-376 relémodul nagy DC-teljesítmények kapcsolásához, 24 V DC, 1 záróérintkező, 5 A tartós határáram, piros állapotjelzés, 15 mm széles, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 286-376 |
| GTIN / EAN | 4045454717933 |
| Terméktípus | Dugaszolható relémodul |
Villamos, geometriai és környezeti adatok
| Névleges bemeneti feszültség UN | 24 VDC |
|---|---|
| Bemeneti feszültségtartomány | ±10 % |
| Névleges bemeneti áram UN | 20 mA |
| Záróérintkezők száma | 1 |
| Érintkező anyaga (relé) | AgNi 0,15 |
| Tartós határáram | 5 A |
| Bekapcsolási áram (rezisztív) (max.) (AC) | 14 A / 4 s |
| Kapcsolási feszültség (max.) | 250 VAC |
| Ajánlott minimum terhelés | 12 V / 10 mA |
| Behúzási idő (ált.) | 9 ms |
| Kiesési idő (ált.) | 3 ms |
| Prellezési idő (ált.) | 5 ms |
| Elektromos élettartam (NO; ohmos terhelés; 23 °C) | 300 x 10³ kapcsolási művelet |
| Mechanikai élettartam | 20 x 10⁶ kapcsolási művelet |
| Méretezési feszültség | 250 V |
| Méretezési túlfeszültség | 4 kV |
| Szennyezettségi fok | 2 |
| Dielektromos szilárdság, vezérlő/terhelési áramkör (AC, 1 min) | 4 kVrms |
| Dielektromos szilárdság, nyitott érintkező (AC, 1 min) | 2 kVrms |
| Védettség | IP20 |
| Szélesség | 15 mm / 0,591 inch |
| Magasság | 52 mm / 2,047 inch |
| Mélység a DIN kalapsín felső részétől | 82,5 mm / 3,248 inch |
| Megjegyzés (méretek) | A hordozó sorkapoccsal együtt |
| Rögzítés típusa | Az alap-sorkapocsra dugaszolható modul |
| Szín | szürke |
| Tűzterhelés | 0,294 MJ |
| Tömeg | 35 g |
| Környezeti hőmérséklet (UN üzemmódban) | -25 … +40 °C |
| Környezeti hőmérséklet (tárolási) | -25 … +70 °C |
| Feldolgozási hőmérséklet | -25 … +50 °C |
| Relatív páratartalom | 5 … 75 % (nincs kondenzáció) |
| Működési magasság (max.) | 2000 m |
| Szabványok/előírások | EN 60664-1 |
| Állapotvisszajelzés | Piros LED |

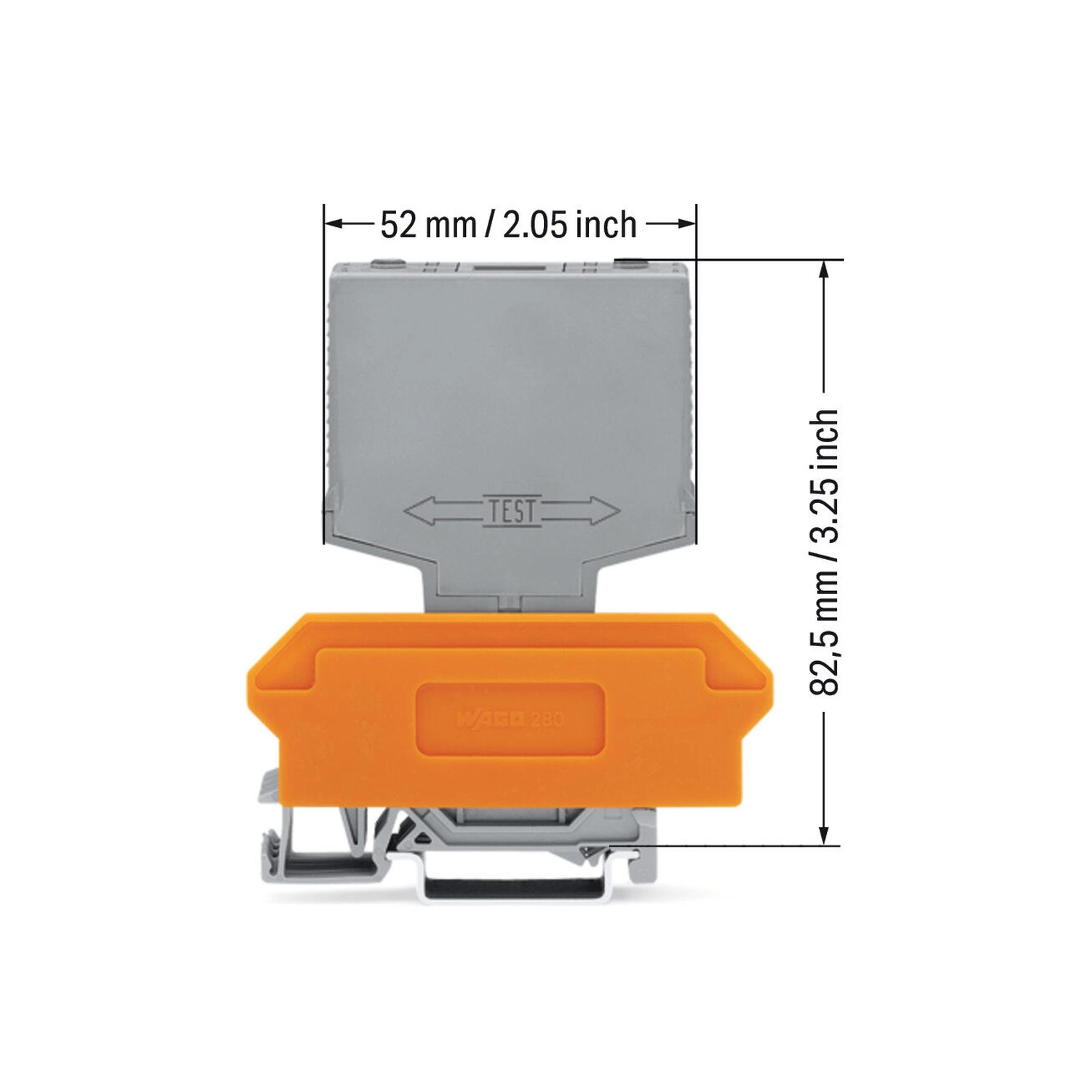

| Méretábra vízszintes mérete | 52 mm /2,05 inch |
| Méretábra alapkapoccsal mért függőleges mérete | 82,5 mm /3,25 inch |
| Alkalmazási rendeltetés | Nagy DC-teljesítmények kapcsolásához; a saját terhelési feltételekkel. |

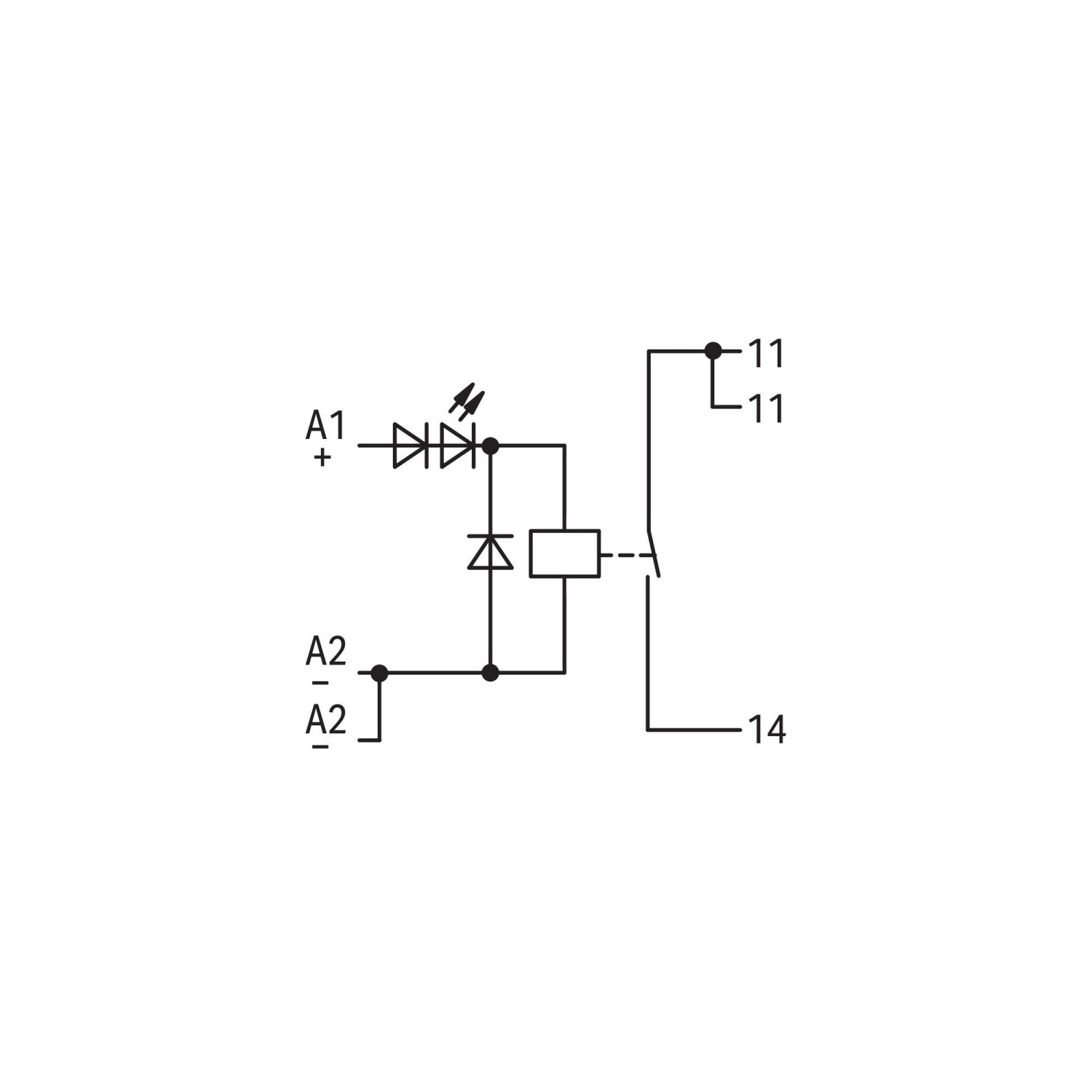

Rajzi kapcsolatok és funkciók
| Vezérlőbemenet | A1: pozitív; A2: negatív |
|---|---|
| Érintkezők | Egy záróérintkező |
| Záróérintkező rajzi jelölése | 11–14; a 11 pont kétszer szerepel |
| Ismételt negatív vezérlőpont | A2− kétszer szerepel |
Gyártói kezelési műveletek
| Alapkapocs és kódolás | A modult a hozzá tartozó két- vagy négyvezetékes dugaszolható alapkapocshoz illeszd. A kódolás biztosítja a megfelelő polaritást. |
|---|---|
| Jelölés | A modul jelöléséhez a bemutatott WMB jelölőrendszert használd. |
| Működés vizsgálata | A működést az érintésbiztos vizsgálónyílásokon keresztül vizsgáld. |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 004/2011 EAC CoC 03078 |
|---|
Opcionális kiegészítők
| 209-701 | WSB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
|---|---|
| 280-619 | Sorkapcsok, dugaszolható modulokhoz; 6 pólusú; 2 vezetékes sorkapoccsal; narancssárga elválasztóval; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,50 mm²; szürke |
| 280-763 | Sorkapcsok, dugaszolható modulokhoz; 6 pólusú; 4 vezetékes sorkapoccsal; Jelölőtartóval; narancssárga elválasztóval; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,50 mm²; szürke |
| 280-609 | Sorkapcsok, dugaszolható modulokhoz; 6 pólusú; 4 vezetékes sorkapoccsal; narancssárga elválasztóval; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,50 mm²; szürke |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85364900990 |
| Termékcsoport | 6 (interfész-elektronika) |
Termékbesorolások
| UNSPSC | 39122334 |
|---|---|
| eCl@ss 10.0 | 27-37-16-01 |
| eCl@ss 9.0 | 27-37-16-01 |
| ETIM 9.0 | EC001437 |
| ETIM 10.0 | EC001437 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 7439-92-1; 79-94-7 |
|---|---|
| REACH jelöltlistás anyagok külön listája | 2,2',6,6'-tetrabróm-4,4'-izopropilidén-difenol; Ólom |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentességek | 7(a) |
| SCIP; Ausztria | 4e1b4055-087c-4a3e-a9b1-afd880260309 |
| SCIP; Belgium | 33ce7bf4-2953-415e-9186-5ca4420f92ec |
| SCIP; Bulgária | 8f319067-9720-478a-9c06-c50b07b70984 |
| SCIP; Csehország | 3ef3497e-cbd1-4e3a-bed8-fe75a0248b1a |
| SCIP; Dánia | 3011ca5f-1460-4e28-bc07-35f1070f6701 |
| SCIP; Finnország | 1f613a0d-fc6e-4a24-9a74-9bedc14f4723 |
| SCIP; Franciaország | 04efb98f-51fa-4dfe-910b-fea11c70ec5a |
| SCIP; Németország | 95fbef6a-c12e-4c2e-8a12-66539cb00174 |
| SCIP; Magyarország | aae64928-f965-4f7d-8d63-72bb39003c29 |
| SCIP; Olaszország | 0958961e-145f-44e1-b468-f95d2b516c84 |
| SCIP; Hollandia | 23aa201b-3a44-4b32-a0ee-ff7033d3a087 |
| SCIP; Lengyelország | 272cdb20-48f0-45ab-9316-f2735fd45288 |
| SCIP; Románia | 593db507-7110-4ab2-93a0-ae07b116c5e2 |
| SCIP; Svédország | 5695db05-064f-440b-a913-517b1a1ca8a2 |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 286-376 relémodul nagy DC-teljesítmények kapcsolásához, 24 V DC, 1 záróérintkező, 5 A tartós határáram, piros állapotjelzés, 15 mm széles, szürke használati útmutató
Dugaszolás, jelölés és vizsgálat
| Alapkapocs és kódolás | A modult a hozzá tartozó két- vagy négyvezetékes dugaszolható alapkapocshoz illeszd. A kódolás biztosítja a megfelelő polaritást. |
|---|---|
| Jelölés | A modul jelöléséhez a bemutatott WMB jelölőrendszert használd. |
| Működés vizsgálata | A működést az érintésbiztos vizsgálónyílásokon keresztül vizsgáld. |
Saját kapcsolási jelölések
| Vezérlőbemenet | A1: pozitív; A2: negatív |
|---|---|
| Érintkezők | Egy záróérintkező |
| Záróérintkező rajzi jelölése | 11–14; a 11 pont kétszer szerepel |
| Ismételt negatív vezérlőpont | A2− kétszer szerepel |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
