Wago 286-328/004-000 relémodul vasúti alkalmazásokhoz, 24 V DC, 2 záróérintkező, 6 A tartós határáram, piros állapotjelzés, 20 mm széles, szürke
RRP:55 656 Ft
55 100 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
47 990 Ft
nettó 37 787 Ft
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

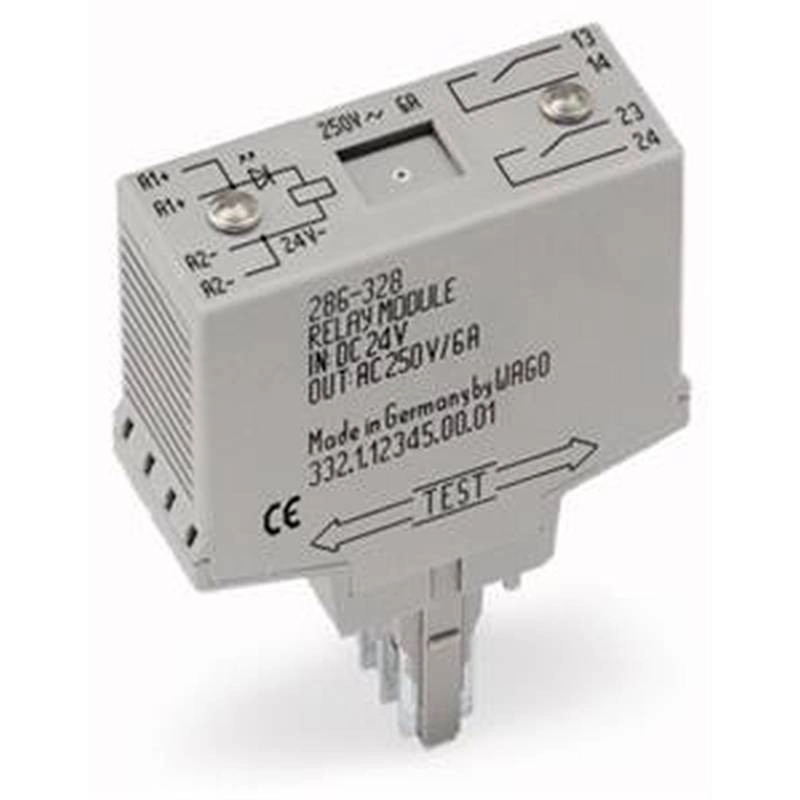

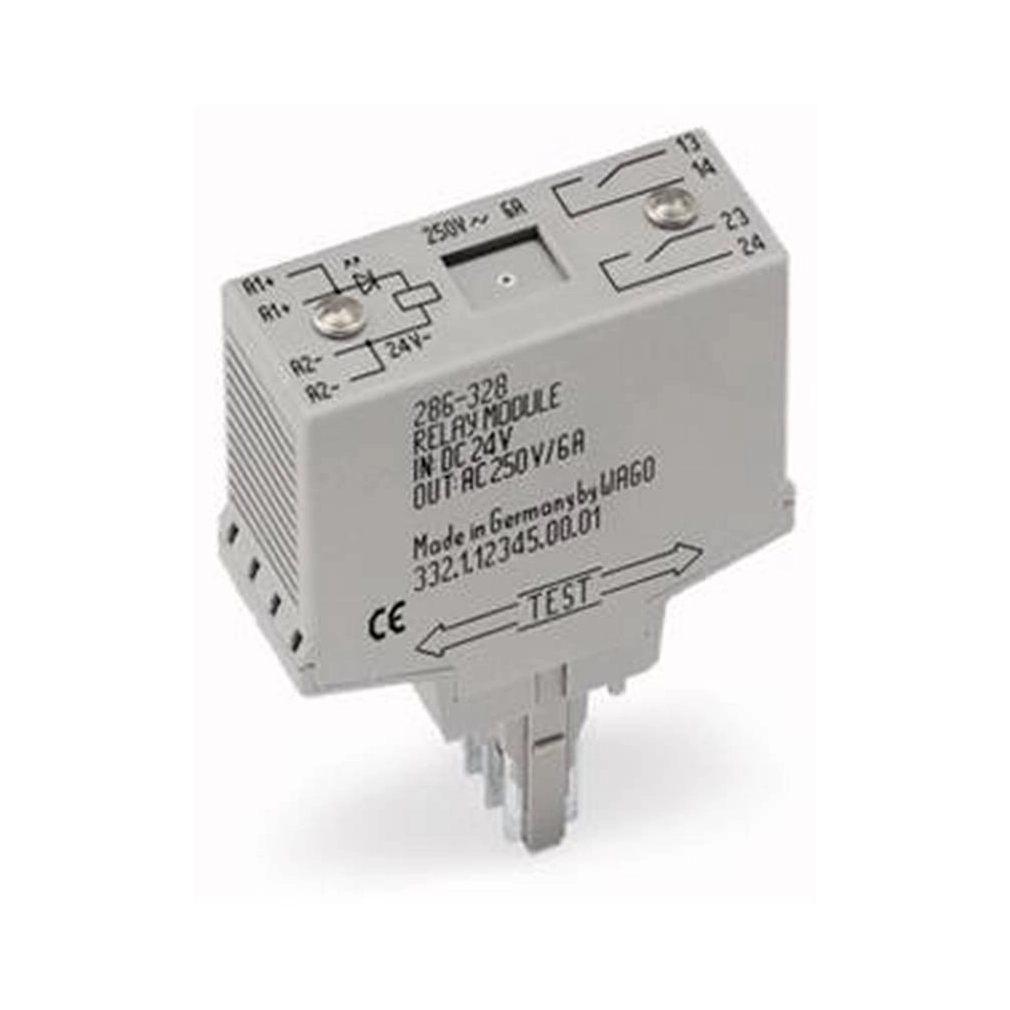

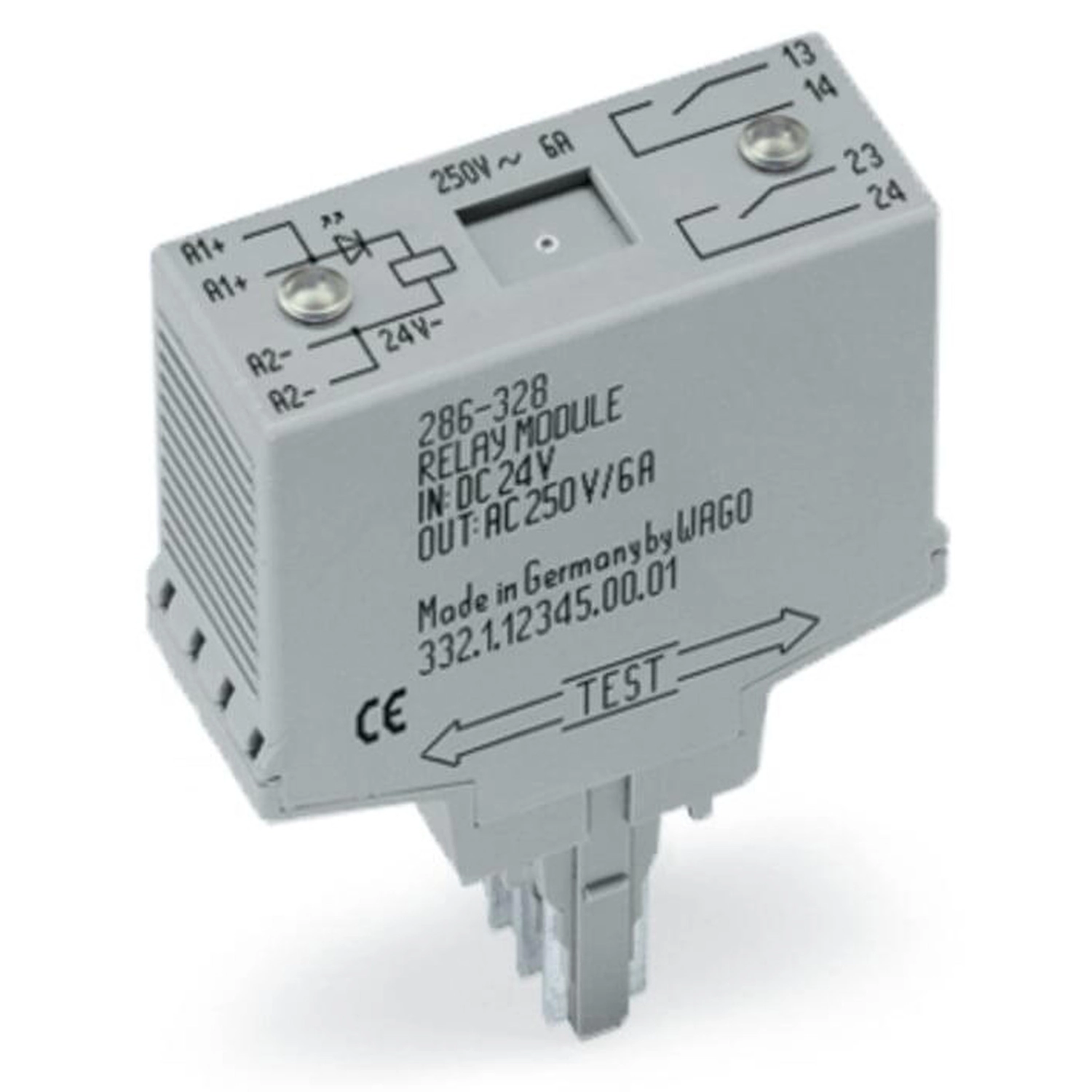

WAGO 286-328/004-000 Rel24VDC, szürke, ipari jelillesztési, kapcsolási és mérési feladatokhoz.
A Wago 286-328/004-000 szürke dugaszolható relémodul, 24 V DC névleges bemeneti feszültséggel. Két záróérintkező található benne; modulszélessége 20 mm. A hozzá tartozó hordozó sorkapocsra dugaszolható; a 82,5 mm mélység az alapkapoccsal együtt értendő.
Villamos, geometriai és környezeti adatok
| Névleges bemeneti feszültség UN | 24 VDC |
|---|---|
| Bemeneti feszültségtartomány | -30 … +25 % |
| Névleges bemeneti áram UN | 20 mA |
| Záróérintkezők száma | 2 |
| Érintkező anyaga (relé) | AgSnO2 |
| Tartós határáram | 6 A |
| Bekapcsolási áram (rezisztív) (max.) (AC) | 15 A / 1 s |
| Kapcsolási feszültség (max.) | 250 VAC |
| Kapcsolási teljesítmény (ohmos terhelés esetén) (max.) | AC 1500 VA |
| Behúzási idő (ált.) | 10 ms |
| Kiesési idő (ált.) | 4 ms |
| Prellezési idő (ált.) | 1 ms |
| Állapotvisszajelzés | Piros LED |
| Méretezési feszültség | 250 V |
| Méretezési túlfeszültség | 4 kV |
| Szennyezettségi fok | 2 |
| Dielektromos szilárdság, vezérlő/terhelési áramkör (AC, 1 min) | 3 kVrms |
| Dielektromos szilárdság, nyitott érintkező (AC, 1 min) | 1 kVrms |
| Dielektromos szilárdság, terhelési/terhelési áramkör (AC, 1 perc) | 1,5 kVrms |
| Védettség | IP20 |
| Szélesség | 20 mm / 0,787 inch |
| Magasság | 52 mm / 2,047 inch |
| Mélység a DIN kalapsín felső részétől | 82,5 mm / 3,248 inch |
| Megjegyzés (méretek) | A hordozó sorkapoccsal együtt |
| Rögzítés típusa | Az alap-sorkapocsra dugaszolható modul |
| Szín | szürke |
| Tűzterhelés | 7,578 MJ |
| Tömeg | 34,9 g |
| Környezeti hőmérséklet (UN üzemmódban) | -25 … +70 °C |
| Környezeti hőmérséklet (tárolási) | -25 … +70 °C |
| Feldolgozási hőmérséklet | -25 … +50 °C |
| Relatív páratartalom | 5 … 85 % (nincs kondenzáció) |
| Működési magasság (max.) | 2000 m |
| Szabványok/előírások | EN 60664-1 |

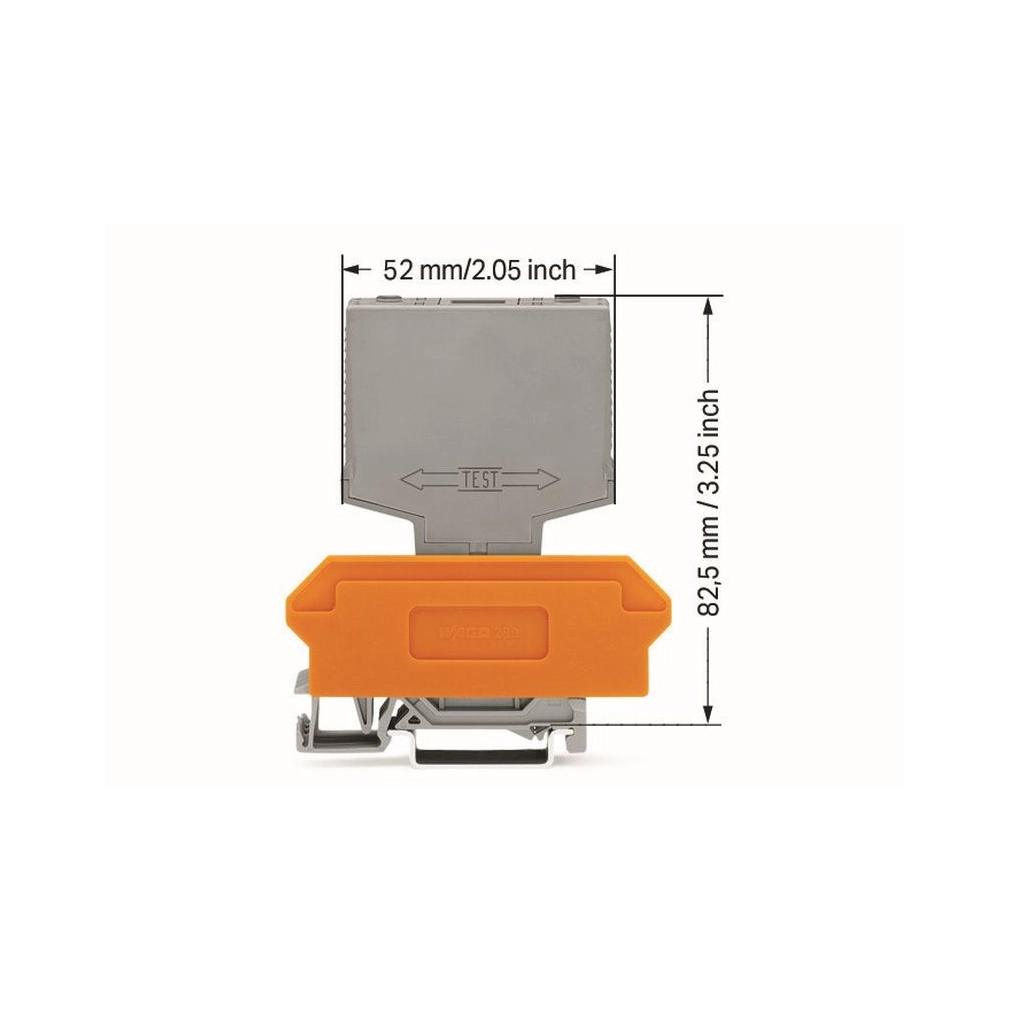

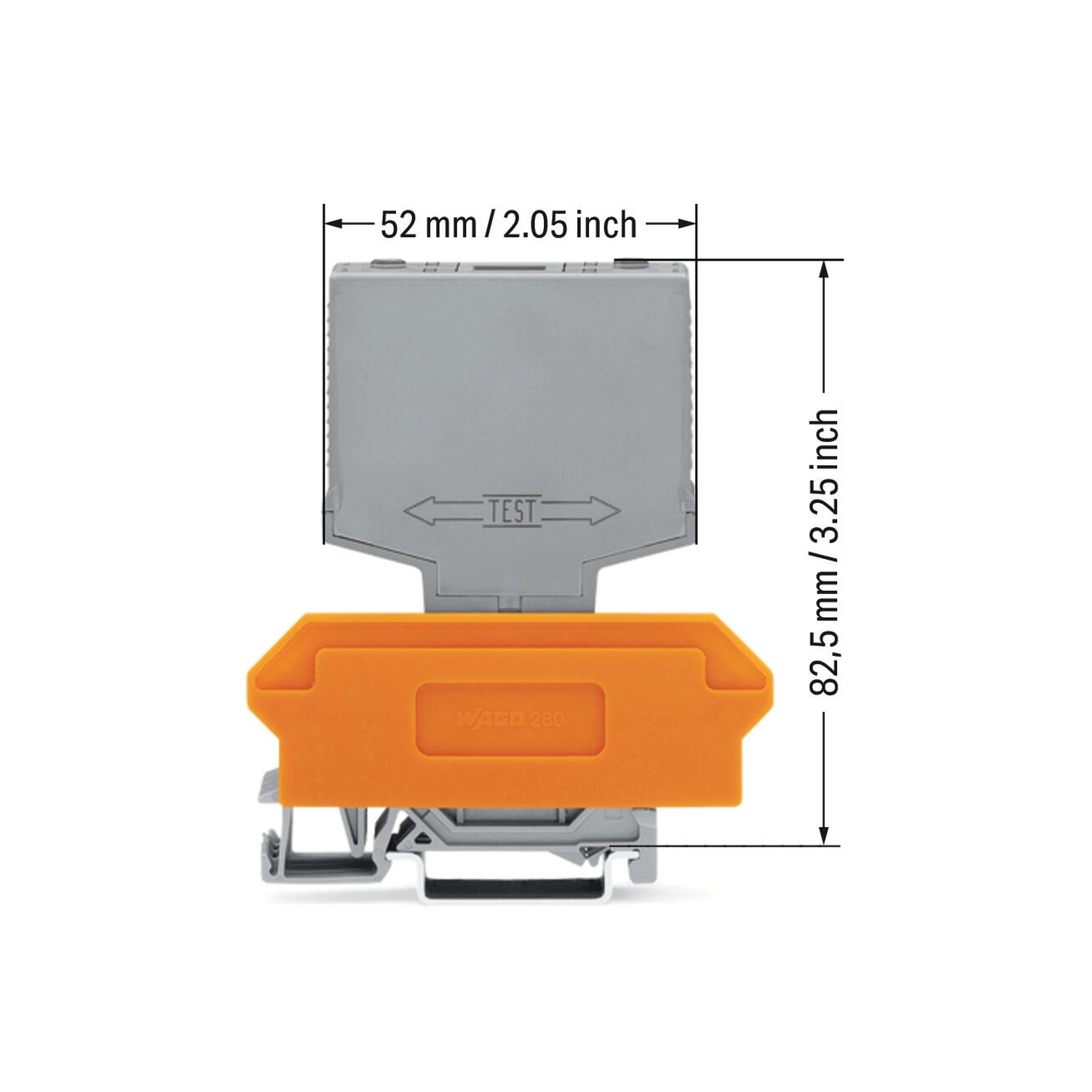

| Méretábra vízszintes mérete | 52 mm /2,05 inch |
| Méretábra alapkapoccsal mért függőleges mérete | 82,5 mm /3,25 inch |
| Alkalmazási kivitel | Vasúti kivitel |

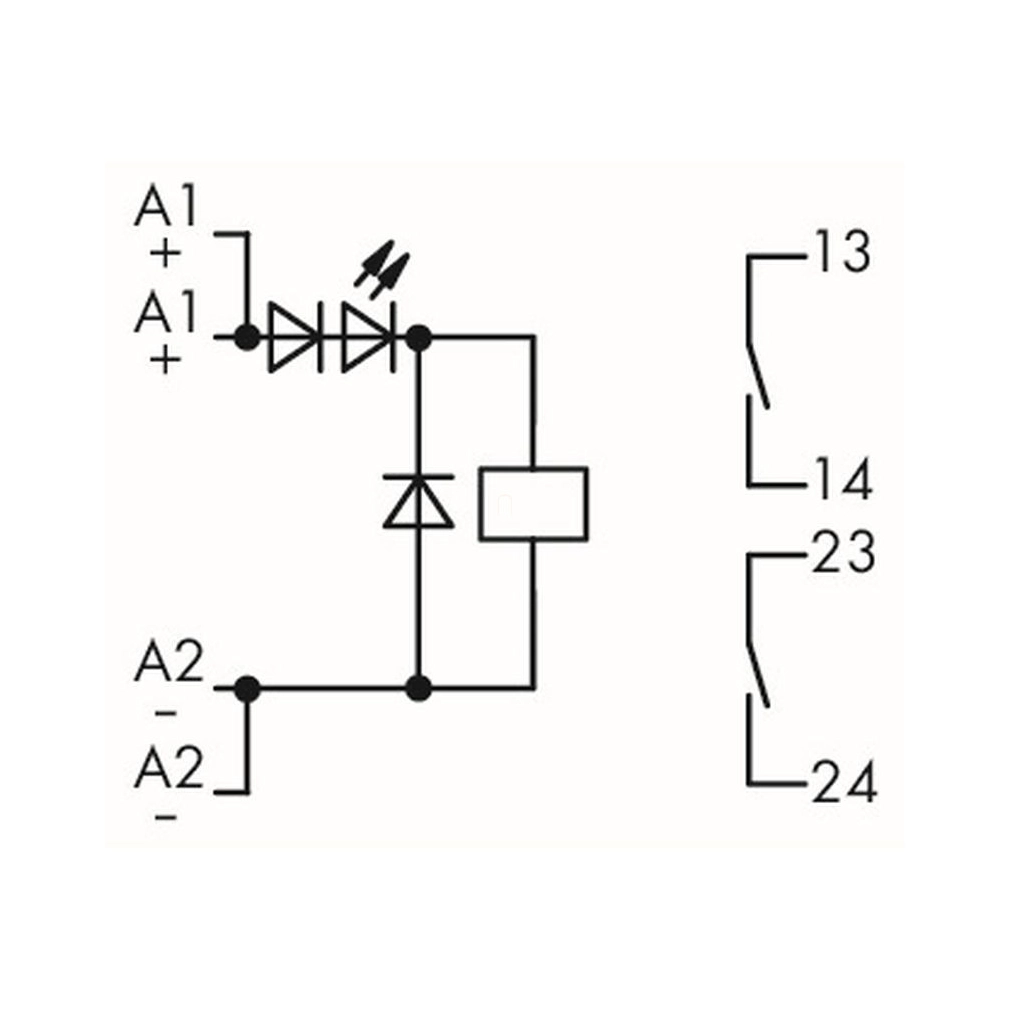

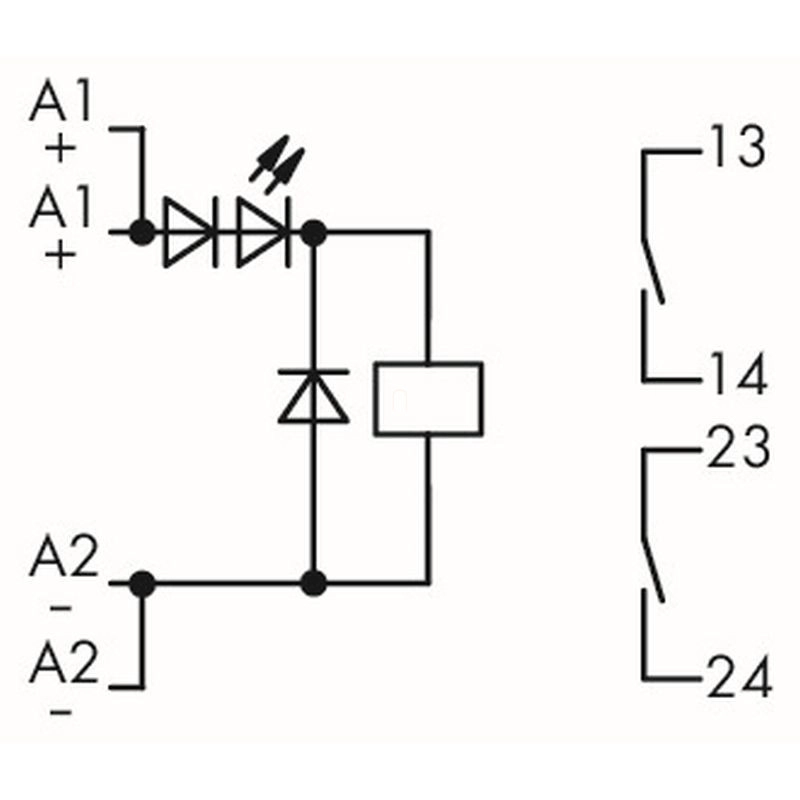

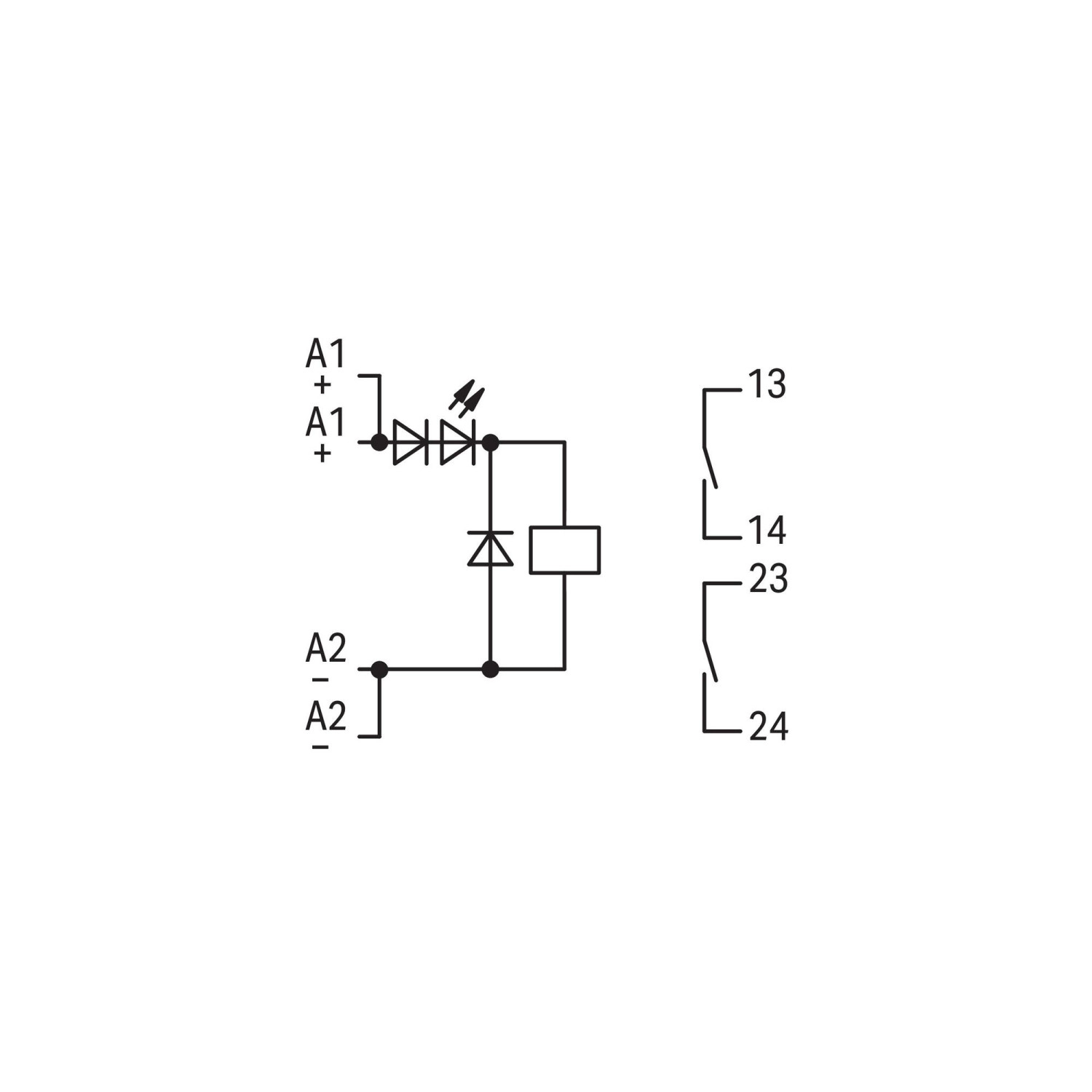

Rajzi kapcsolatok és funkciók
| Vezérlőbemenet | A1: pozitív; A2: negatív |
|---|---|
| Érintkezők | Két záróérintkező |
| Záróérintkezők rajzi jelölése | 13–14 és 23–24 |
| Ismételt vezérlőpontok a rajzon | A1+ és A2− kétszer szerepel |
Gyártói kezelési műveletek
| Alapkapocs és kódolás | A modult a hozzá tartozó két- vagy négyvezetékes dugaszolható alapkapocshoz illeszd. A kódolás biztosítja a megfelelő polaritást. |
|---|---|
| Jelölés | A modul jelöléséhez a bemutatott WMB jelölőrendszert használd. |
| Működés vizsgálata | A működést az érintésbiztos vizsgálónyílásokon keresztül vizsgáld. |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 004/2011 EAC CoC 03078 |
|---|
Opcionális kiegészítők
| 209-701 | WSB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
|---|---|
| 280-638 | Sorkapcsok, dugaszolható modulokhoz; 8 pólusú; 2 vezetékes sorkapoccsal; narancssárga elválasztóval; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,50 mm²; szürke |
| 280-764 | Sorkapcsok, dugaszolható modulokhoz; 8 pólusú; 4 vezetékes sorkapoccsal; Jelölőtartóval; narancssárga elválasztóval; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,50 mm²; szürke |
| 280-628 | Sorkapcsok, dugaszolható modulokhoz; 8 pólusú; 4 vezetékes sorkapoccsal; narancssárga elválasztóval; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,50 mm²; szürke |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 1303-86-2; 7439-92-1; 79-94-7 |
|---|---|
| REACH jelöltlistás anyagok külön listája | 2,2',6,6'-tetrabróm-4,4'-izopropilidén-difenol; Dibór-trioxid; Ólom |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentességek | 6(c); 7(a) |
| SCIP; Ausztria | 9139567c-a9d8-44ed-b9f4-0fcc288b6ed5 |
| SCIP; Belgium | b8bc7d74-399e-403b-b239-0239be782f80 |
| SCIP; Bulgária | 42fe7287-1e4b-4ff7-9c4b-85b7619e3c51 |
| SCIP; Csehország | 7396b26f-7a85-4834-ba98-045191989776 |
| SCIP; Dánia | 55ff2687-0703-4af8-8036-4071f04deeed |
| SCIP; Finnország | 5bff33f7-aca1-4ee4-b977-e6fc717974bb |
| SCIP; Franciaország | 4932d678-754b-43bc-8d78-e08f046b88f1 |
| SCIP; Németország | 320d1033-90c6-48ab-a507-10e924d681ce |
| SCIP; Magyarország | 016db210-1dfd-42aa-89be-61c05c5124d3 |
| SCIP; Olaszország | 81763a68-37a5-4177-885e-4385ed3aa925 |
| SCIP; Hollandia | 89a879ba-4e09-4632-9c65-3fe6029bdc59 |
| SCIP; Lengyelország | 3ec6fdd9-da4d-4ad4-8302-42d61947fc6c |
| SCIP; Románia | b2cdd826-bec6-4203-b489-48cca096d8c7 |
| SCIP; Svédország | 8da35753-d27f-4e8f-a6b9-22b12a776b8b |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen tápfeszültséget igényel?
24 V DC; a saját megengedett tűrés a műszaki adatoknál található.
Közvetlenül a sínre rögzíthető?
A relémodul a hozzá tartozó hordozó sorkapocsra dugaszolható. A sínrögzítés az alapkapocs kialakítása.
Milyen érintkezője van?
Két záróérintkező.
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Kivitel
Piros LED állapotjelző
Védettség
IP20
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
286-328/004-000
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
34,9 g/db
Cikkszám
4055143104739
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 286-328/004-000 relémodul vasúti alkalmazásokhoz, 24 V DC, 2 záróérintkező, 6 A tartós határáram, piros állapotjelzés, 20 mm széles, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 286-328/004-000 |
| GTIN / EAN | 4055143104739 |
| Terméktípus | Dugaszolható relémodul |
Villamos, geometriai és környezeti adatok
| Névleges bemeneti feszültség UN | 24 VDC |
|---|---|
| Bemeneti feszültségtartomány | -30 … +25 % |
| Névleges bemeneti áram UN | 20 mA |
| Záróérintkezők száma | 2 |
| Érintkező anyaga (relé) | AgSnO2 |
| Tartós határáram | 6 A |
| Bekapcsolási áram (rezisztív) (max.) (AC) | 15 A / 1 s |
| Kapcsolási feszültség (max.) | 250 VAC |
| Kapcsolási teljesítmény (ohmos terhelés esetén) (max.) | AC 1500 VA |
| Behúzási idő (ált.) | 10 ms |
| Kiesési idő (ált.) | 4 ms |
| Prellezési idő (ált.) | 1 ms |
| Állapotvisszajelzés | Piros LED |
| Méretezési feszültség | 250 V |
| Méretezési túlfeszültség | 4 kV |
| Szennyezettségi fok | 2 |
| Dielektromos szilárdság, vezérlő/terhelési áramkör (AC, 1 min) | 3 kVrms |
| Dielektromos szilárdság, nyitott érintkező (AC, 1 min) | 1 kVrms |
| Dielektromos szilárdság, terhelési/terhelési áramkör (AC, 1 perc) | 1,5 kVrms |
| Védettség | IP20 |
| Szélesség | 20 mm / 0,787 inch |
| Magasság | 52 mm / 2,047 inch |
| Mélység a DIN kalapsín felső részétől | 82,5 mm / 3,248 inch |
| Megjegyzés (méretek) | A hordozó sorkapoccsal együtt |
| Rögzítés típusa | Az alap-sorkapocsra dugaszolható modul |
| Szín | szürke |
| Tűzterhelés | 7,578 MJ |
| Tömeg | 34,9 g |
| Környezeti hőmérséklet (UN üzemmódban) | -25 … +70 °C |
| Környezeti hőmérséklet (tárolási) | -25 … +70 °C |
| Feldolgozási hőmérséklet | -25 … +50 °C |
| Relatív páratartalom | 5 … 85 % (nincs kondenzáció) |
| Működési magasság (max.) | 2000 m |
| Szabványok/előírások | EN 60664-1 |
| Méretábra vízszintes mérete | 52 mm /2,05 inch |
| Méretábra alapkapoccsal mért függőleges mérete | 82,5 mm /3,25 inch |
| Alkalmazási kivitel | Vasúti kivitel |
Rajzi kapcsolatok és funkciók
| Vezérlőbemenet | A1: pozitív; A2: negatív |
|---|---|
| Érintkezők | Két záróérintkező |
| Záróérintkezők rajzi jelölése | 13–14 és 23–24 |
| Ismételt vezérlőpontok a rajzon | A1+ és A2− kétszer szerepel |
Gyártói kezelési műveletek
| Alapkapocs és kódolás | A modult a hozzá tartozó két- vagy négyvezetékes dugaszolható alapkapocshoz illeszd. A kódolás biztosítja a megfelelő polaritást. |
|---|---|
| Jelölés | A modul jelöléséhez a bemutatott WMB jelölőrendszert használd. |
| Működés vizsgálata | A működést az érintésbiztos vizsgálónyílásokon keresztül vizsgáld. |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 004/2011 EAC CoC 03078 |
|---|
Opcionális kiegészítők
| 209-701 | WSB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
|---|---|
| 280-638 | Sorkapcsok, dugaszolható modulokhoz; 8 pólusú; 2 vezetékes sorkapoccsal; narancssárga elválasztóval; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,50 mm²; szürke |
| 280-764 | Sorkapcsok, dugaszolható modulokhoz; 8 pólusú; 4 vezetékes sorkapoccsal; Jelölőtartóval; narancssárga elválasztóval; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,50 mm²; szürke |
| 280-628 | Sorkapcsok, dugaszolható modulokhoz; 8 pólusú; 4 vezetékes sorkapoccsal; narancssárga elválasztóval; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,50 mm²; szürke |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85364900990 |
| Termékcsoport | 6 (interfész-elektronika) |
Termékbesorolások
| UNSPSC | 39122334 |
|---|---|
| eCl@ss 10.0 | 27-37-16-01 |
| eCl@ss 9.0 | 27-37-16-01 |
| ETIM 9.0 | EC001437 |
| ETIM 10.0 | EC001437 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 1303-86-2; 7439-92-1; 79-94-7 |
|---|---|
| REACH jelöltlistás anyagok külön listája | 2,2',6,6'-tetrabróm-4,4'-izopropilidén-difenol; Dibór-trioxid; Ólom |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentességek | 6(c); 7(a) |
| SCIP; Ausztria | 9139567c-a9d8-44ed-b9f4-0fcc288b6ed5 |
| SCIP; Belgium | b8bc7d74-399e-403b-b239-0239be782f80 |
| SCIP; Bulgária | 42fe7287-1e4b-4ff7-9c4b-85b7619e3c51 |
| SCIP; Csehország | 7396b26f-7a85-4834-ba98-045191989776 |
| SCIP; Dánia | 55ff2687-0703-4af8-8036-4071f04deeed |
| SCIP; Finnország | 5bff33f7-aca1-4ee4-b977-e6fc717974bb |
| SCIP; Franciaország | 4932d678-754b-43bc-8d78-e08f046b88f1 |
| SCIP; Németország | 320d1033-90c6-48ab-a507-10e924d681ce |
| SCIP; Magyarország | 016db210-1dfd-42aa-89be-61c05c5124d3 |
| SCIP; Olaszország | 81763a68-37a5-4177-885e-4385ed3aa925 |
| SCIP; Hollandia | 89a879ba-4e09-4632-9c65-3fe6029bdc59 |
| SCIP; Lengyelország | 3ec6fdd9-da4d-4ad4-8302-42d61947fc6c |
| SCIP; Románia | b2cdd826-bec6-4203-b489-48cca096d8c7 |
| SCIP; Svédország | 8da35753-d27f-4e8f-a6b9-22b12a776b8b |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.03. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 286-328/004-000 relémodul vasúti alkalmazásokhoz, 24 V DC, 2 záróérintkező, 6 A tartós határáram, piros állapotjelzés, 20 mm széles, szürke használati útmutató
Dugaszolás, jelölés és vizsgálat
| Alapkapocs és kódolás | A modult a hozzá tartozó két- vagy négyvezetékes dugaszolható alapkapocshoz illeszd. A kódolás biztosítja a megfelelő polaritást. |
|---|---|
| Jelölés | A modul jelöléséhez a bemutatott WMB jelölőrendszert használd. |
| Működés vizsgálata | A működést az érintésbiztos vizsgálónyílásokon keresztül vizsgáld. |
Saját kapcsolási jelölések
| Vezérlőbemenet | A1: pozitív; A2: negatív |
|---|---|
| Érintkezők | Két záróérintkező |
| Záróérintkezők rajzi jelölése | 13–14 és 23–24 |
| Ismételt vezérlőpontok a rajzon | A1+ és A2− kétszer szerepel |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
