WAGO 286-304 Rel24VDC, szürke, ipari jelillesztési, kapcsolási és mérési feladatokhoz.

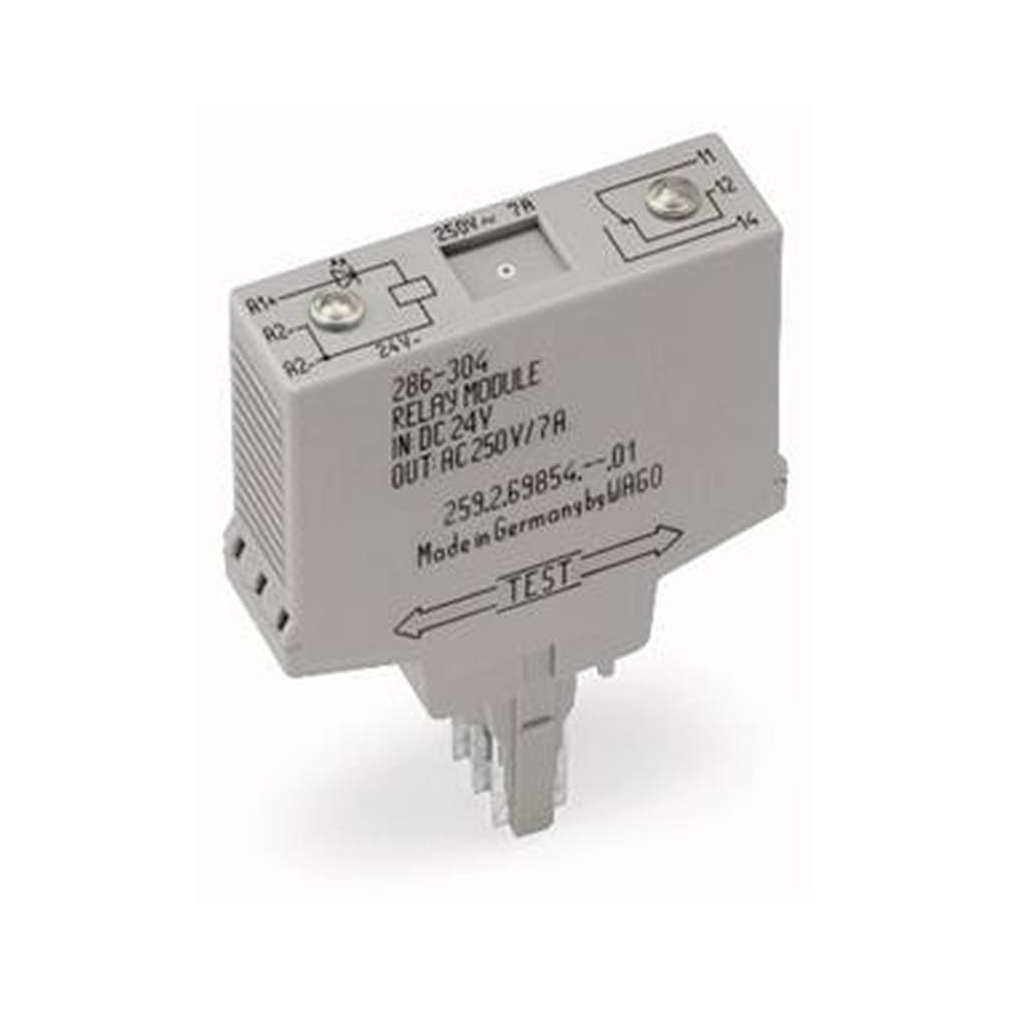

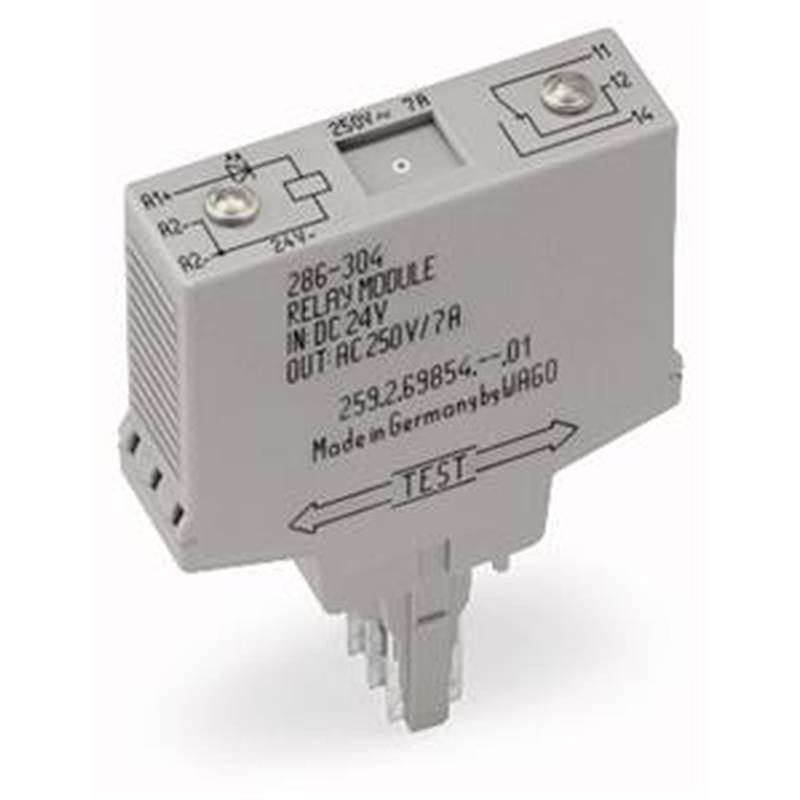

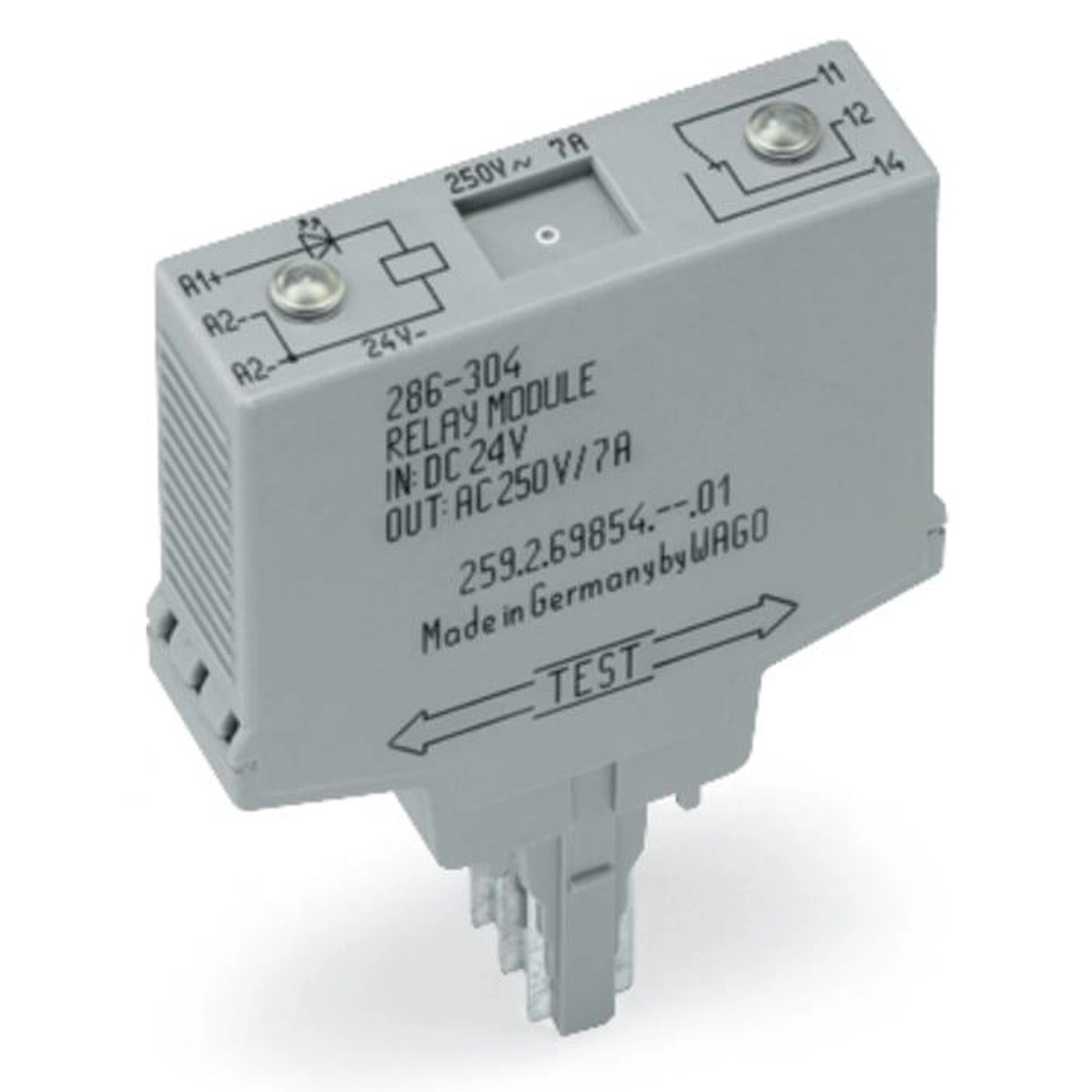

A Wago 286-304 szürke relémodul, 24 V DC névleges bemenettel és piros LED-es állapotjelzéssel. Egy váltóérintkezővel készül. A dugaszolható kivitel a hozzá illő alapsorkapoccsal használható; modulszélessége 15 mm.
Vezérlő áramkör
| Névleges bemeneti feszültség | 24 V DC |
|---|---|
| Bemeneti feszültségtartomány | ±10% |
| Névleges bemeneti áram Uₙ mellett | 20 mA |
Terhelési áramkör
| Folyamatos áram határa | 7 A |
|---|---|
| Váltóérintkezők száma | 1 |
| Érintkező anyaga | AgNi0.15 |
| Kapcsolási feszültség maximum | 250 V AC |
| Kapcsolási teljesítmény maximum, ohmos AC-terhelés | 1750 VA |
| Behúzási idő, általános | 8 ms |
| Kiesési idő, általános | 6 ms |
| Prellezési idő, általános | 4 ms |
| Elektromos élettartam | 100 × 10³ kapcsolási művelet; NO, ohmos terhelés, 23 °C |
| Mechanikai élettartam | 30 × 10⁶ kapcsolási művelet |

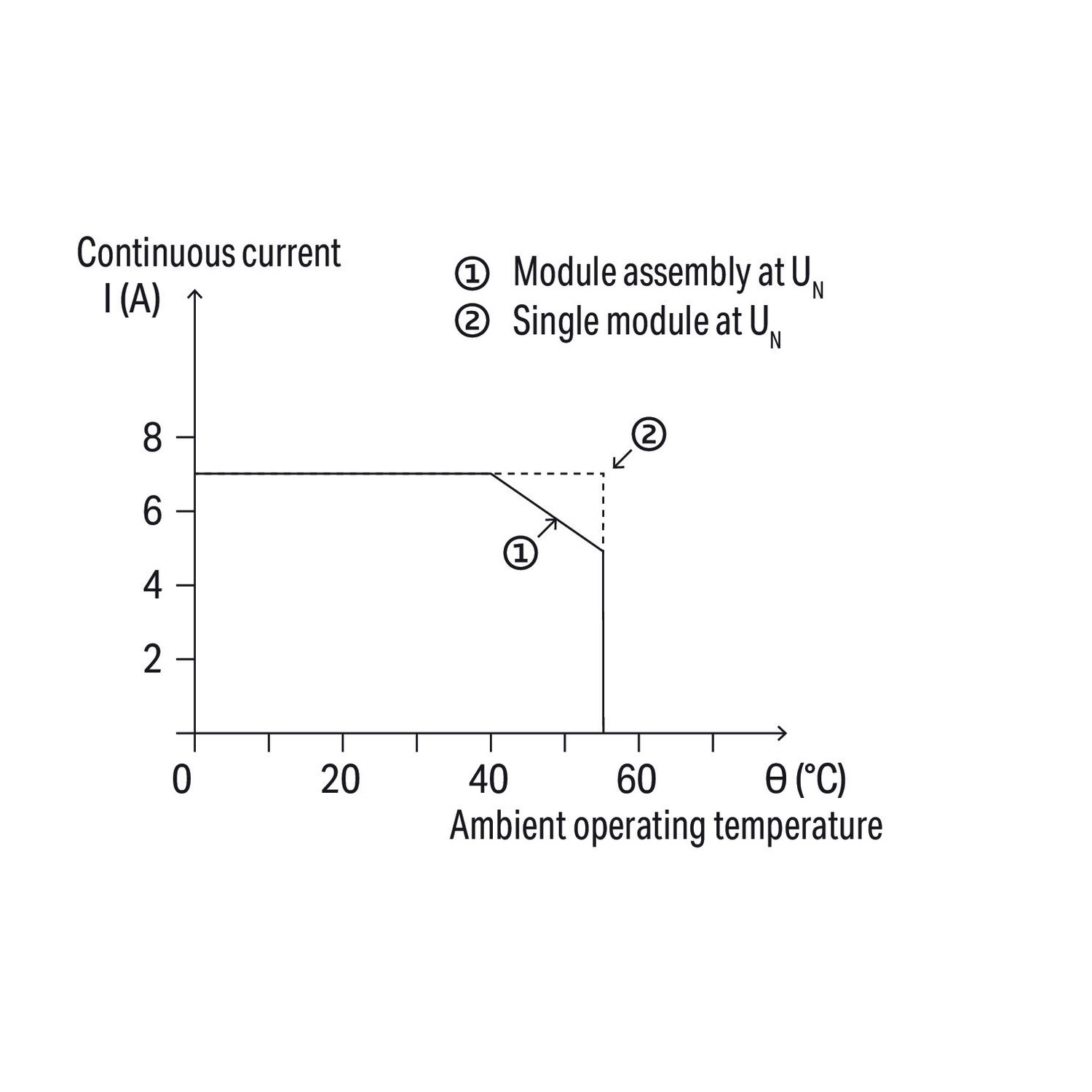

| Áramterhelési görbe, Uₙ mellett | Egyetlen modul: 7 A 55 °C-ig. Modulcsoport: 7 A 40 °C-ig; 40–55 °C között csökken, a rajzi végpont 55 °C-nál 5 A. |

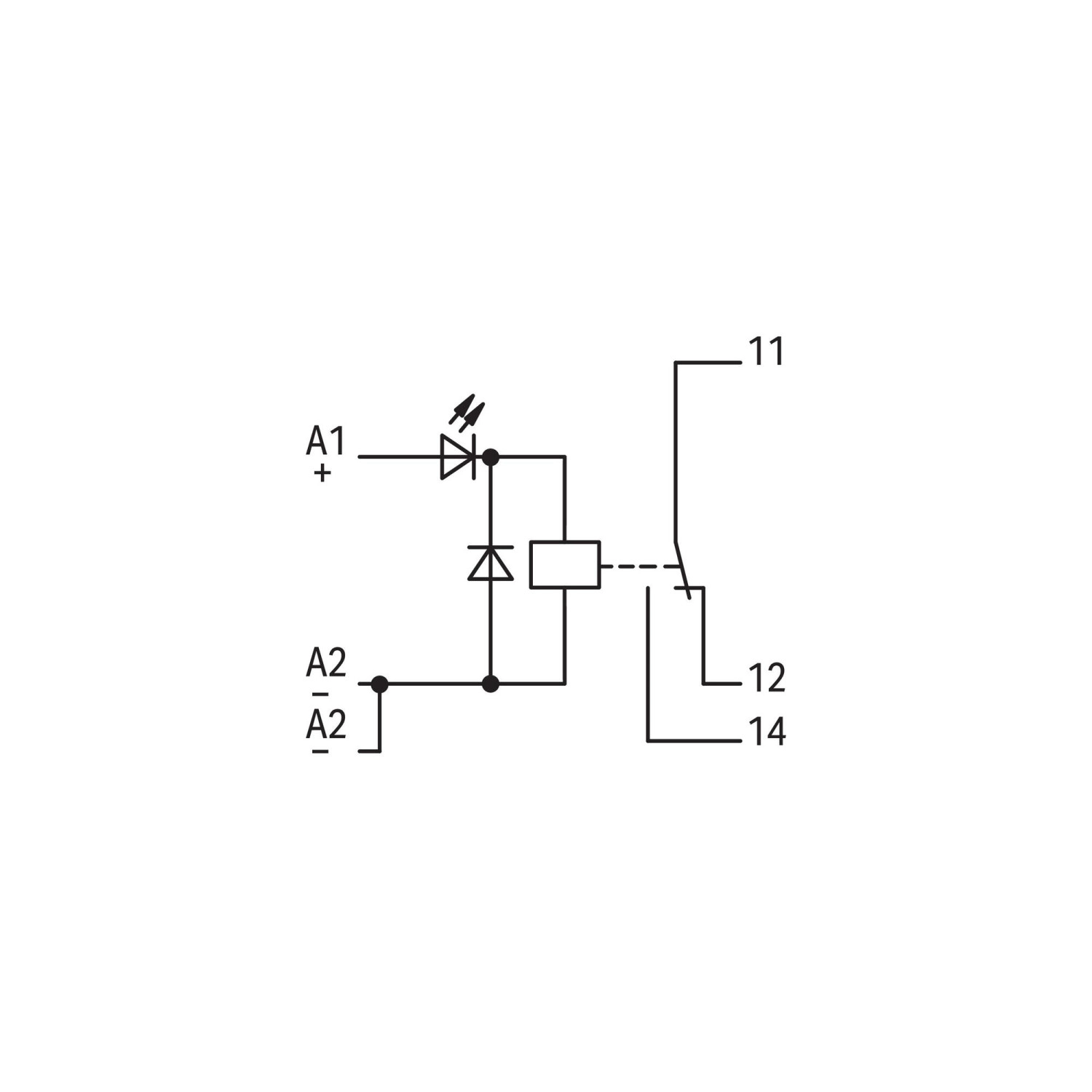

Rajzi csatlakozások

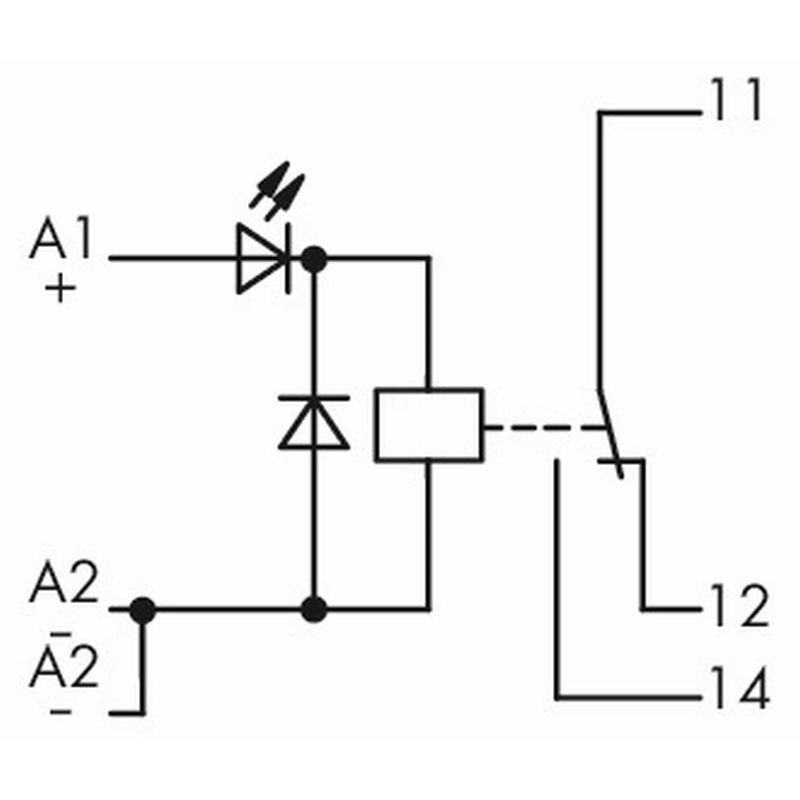

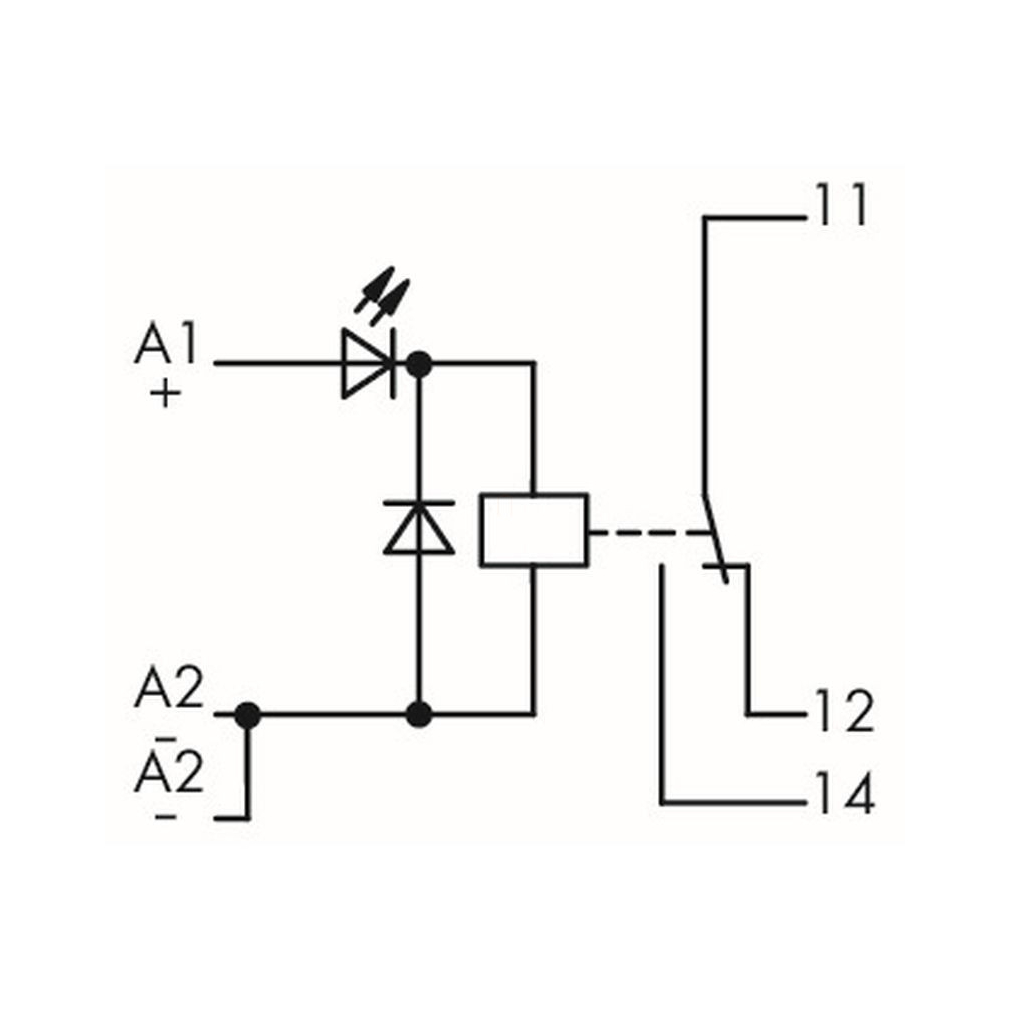

| Vezérlés rajzi jelölése | A1 +; A2 −; az A2 két pontja közös |
|---|---|
| Első váltóérintkező | 11 közös; 12 nyugalmi; 14 munkaérintkező |
Biztonság, szigetelés és jelzés
| Szennyezettségi fok | 2 |
|---|---|
| Dielektromos szilárdság, vezérlő/terhelési áramkör | AC, 1 perc: 4 kVrms |
| Védettség | IP20 |
| Állapotvisszajelzés | Piros LED |
| Méretezési feszültség | 250 V |
| Méretezési tűfeszültség | 4 kV |
| Dielektromos szilárdság, nyitott érintkező | AC, 1 perc: 1 kVrms |
Méretek, anyag és környezet

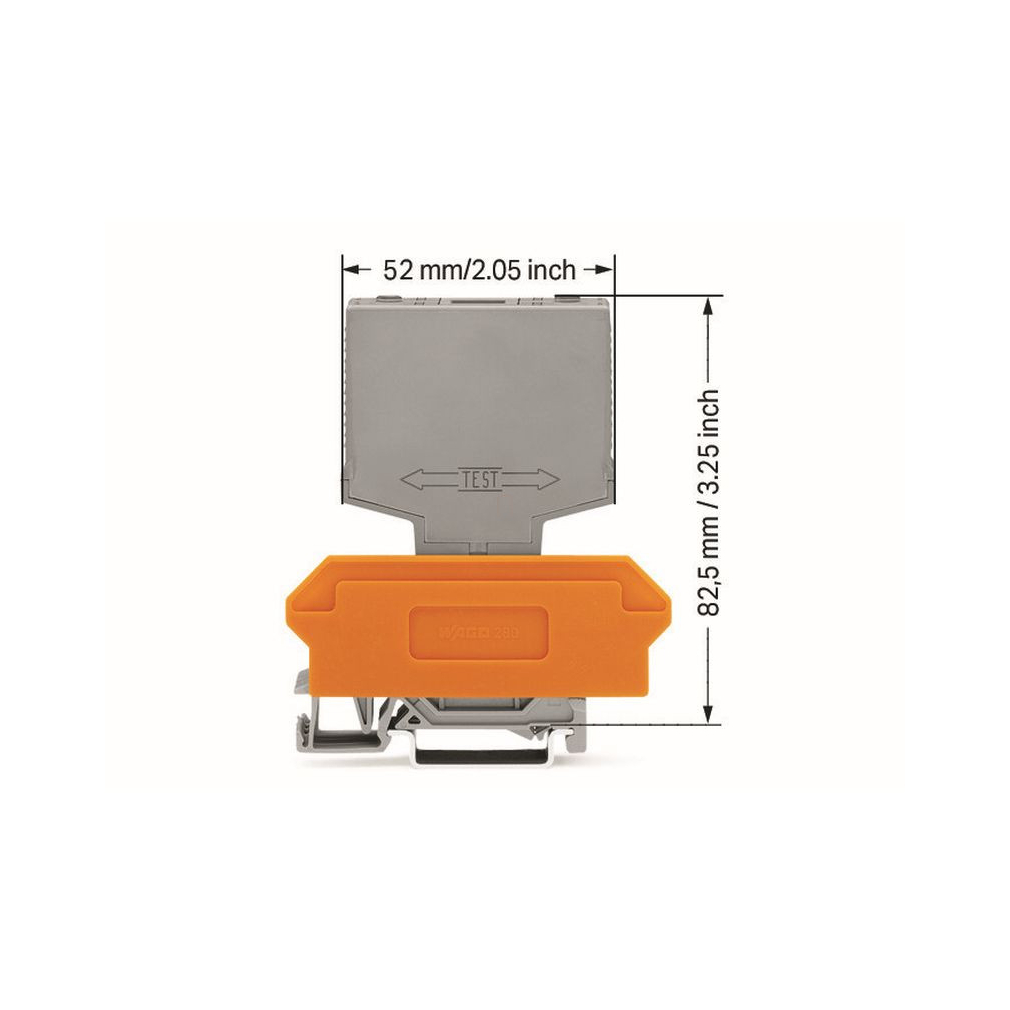

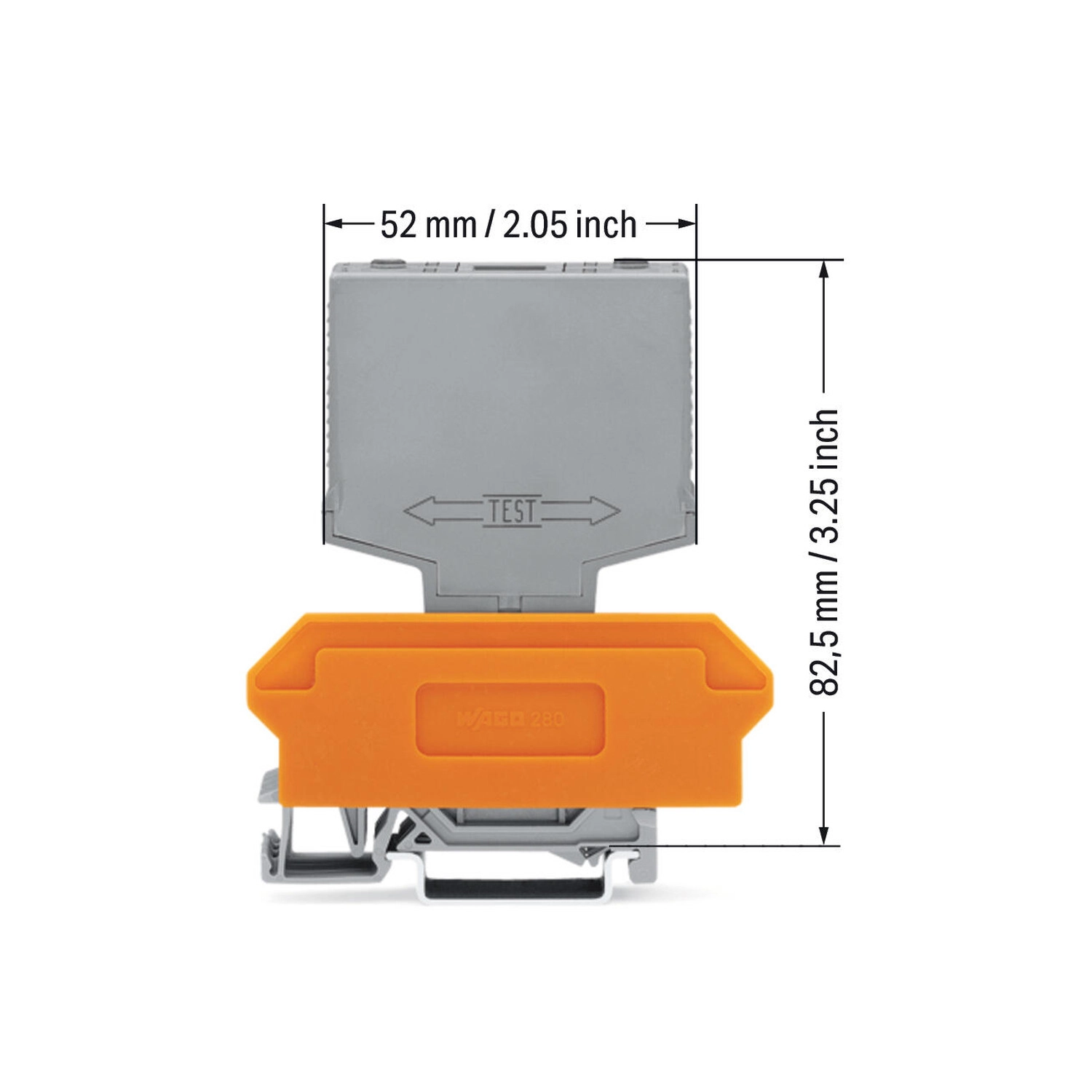

| Szélesség | 15 mm / 0,591 inch |
|---|---|
| Magasság | 52 mm / 2,047 inch |
| Mélység a DIN-sín felső részétől | 82,5 mm / 3,248 inch, a hordozó alapsorkapoccsal együtt |
| Rögzítés | Dugaszolható modul alapsorkapocshoz |
| Szín | Szürke |
| Tűzterhelés | 0,292 MJ |
| Tömeg | 34,9 g |
| Környezeti hőmérséklet Uₙ mellett | −25…+55 °C |
| Tárolási környezeti hőmérséklet | −25…+70 °C |
| Feldolgozási hőmérséklet | −25…+50 °C |
| Relatív páratartalom | 5–85%, kondenzáció nélkül |
| Legnagyobb működési magasság | 2000 m |
| Szabvány | EN60664-1 |
Tanúsítványok és nyilatkozatok
| EAC – GZO Almaty Standart | TP TC004/2011; EAC CoC03078 |
|---|---|
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
Kezelés és alkalmazási feltételek
| Alapsorkapocs | A dugaszolható elektronikus modul a hozzá illő két- vagy négyvezetékes alapsorkapoccsal használható. |
|---|---|
| Kódolás | A kódolás biztosítja a megfelelő polaritást. |
| Jelölés | WMB jelölőrendszerrel. |
| Működésvizsgálat | Az érintésbiztos vizsgálónyílásokon keresztül végezhető. |
Környezeti megfelelőség
| RoHS-megfelelőség | Megfelel, mentességgel. |
|---|---|
| RoHS-mentességek | 7(a); 7(c)-I |
| CAS-számok | 7439-92-1; 79-94-7 |
| REACH jelöltlistás anyagok | Ólom; 2,2′,6,6′-tetrabróm-4,4′-izopropilidéndifenol |
| SCIP-Ausztria | 71c58e3c-a87e-41a4-8a80-e6e3d1dd099b |
| SCIP-Belgium | 667f0cb8-2825-45da-86d6-0a28634cb55f |
| SCIP-Bulgária | a7c96c7b-4d5a-4c04-a477-34eaf3cb2653 |
| SCIP-Csehország | 346a99b5-bdf1-473a-bb88-f590ba06fb42 |
| SCIP-Dánia | e946ac96-fe04-4b3a-bcb1-377265f415f5 |
| SCIP-Finnország | 4fbcd912-9387-4118-9c55-2e2111c37290 |
| SCIP-Franciaország | 00017164-6a53-4cff-b5db-0ec23a2c7651 |
| SCIP-Németország | 5c2d757a-70f4-4016-b303-47a4d30883da |
| SCIP-Magyarország | 69953d94-9ef8-408a-b43b-40de0aac994a |
| SCIP-Olaszország | 93a1e1fe-187b-4464-9e64-29d035e5367d |
| SCIP-Hollandia | e40ba410-8fc6-425f-b190-19964b2e1824 |
| SCIP-Lengyelország | b9df5c41-202b-4bad-9bd3-6920755b5f70 |
| SCIP-Románia | 723b5020-576b-4067-8859-858834f01692 |
| SCIP-Svédország | c177ba99-f840-4cb2-aa31-2af6ac3139b3 |
Opcionális kiegészítők
| 209-701 | WSB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
|---|---|
| 280-619 | Sorkapcsok, dugaszolható modulokhoz; 6 pólusú; kétvezetékes sorkapoccsal; narancssárga elválasztóval; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,5 mm²; szürke |
| 280-763 | Sorkapcsok, dugaszolható modulokhoz; 6 pólusú; négyvezetékes sorkapoccsal; Jelölőtartóval; narancssárga elválasztóval; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,5 mm²; szürke |
| 280-609 | Sorkapcsok, dugaszolható modulokhoz; 6 pólusú; négyvezetékes sorkapoccsal; narancssárga elválasztóval; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,5 mm²; szürke |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Hogyan jelez vissza?
Piros LED-del.
Milyen a rögzítése?
Dugaszolható modul a hozzá illő alapsorkapocshoz.
