WAGO 286-316 Rel220 VDC, szürke, ipari DIN-sínes vezetékezésekhez.
A Wago 286-316 szürke relémodul, 220 V DC névleges bemenettel és piros LED-es állapotjelzéssel. Két váltóérintkezővel készül. A dugaszolható kivitel a hozzá illő alapsorkapoccsal használható; modulszélessége 20 mm.
Vezérlő áramkör
| Névleges bemeneti feszültség | 220 V DC |
|---|---|
| Bemeneti feszültségtartomány | ±10% |
| Névleges bemeneti áram Uₙ mellett | 5 mA |
Terhelési áramkör
| Folyamatos áram határa | 7 A |
|---|---|
| Váltóérintkezők száma | 2 |
| Érintkező anyaga | AgNi0.15 |
| Kapcsolási feszültség maximum | 250 V AC |
| Kapcsolási teljesítmény maximum, ohmos AC-terhelés | 1750 VA |
| Behúzási idő, általános | 18 ms |
| Kiesési idő, általános | 3 ms |
| Prellezési idő, általános | 2 ms |
| Elektromos élettartam | 100 × 10³ kapcsolási művelet; NO, ohmos terhelés, 23 °C |
| Mechanikai élettartam | 30 × 10⁶ kapcsolási művelet |

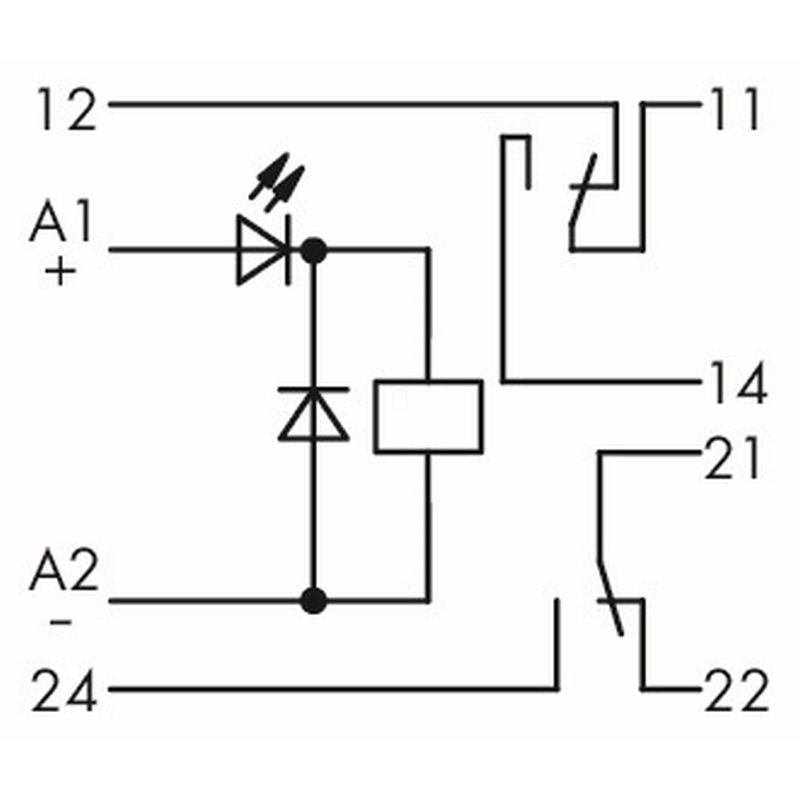

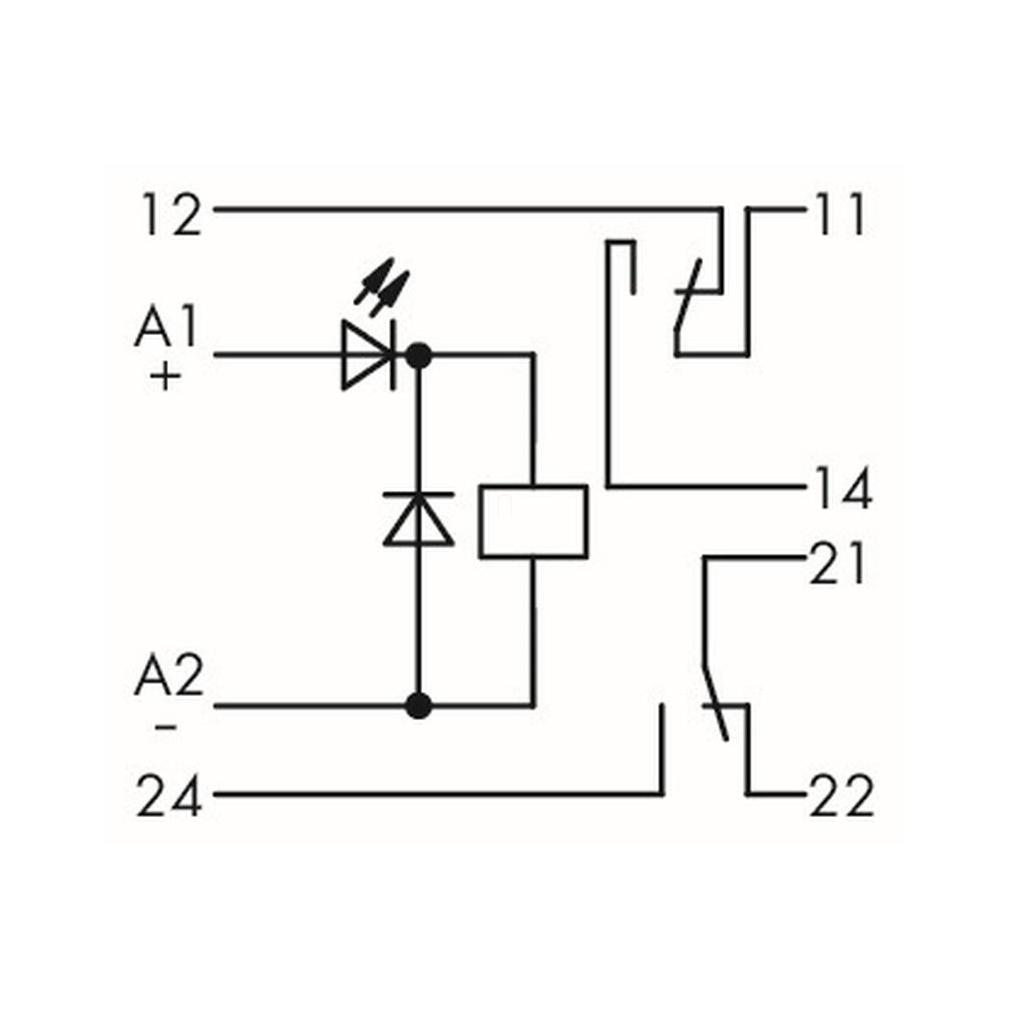

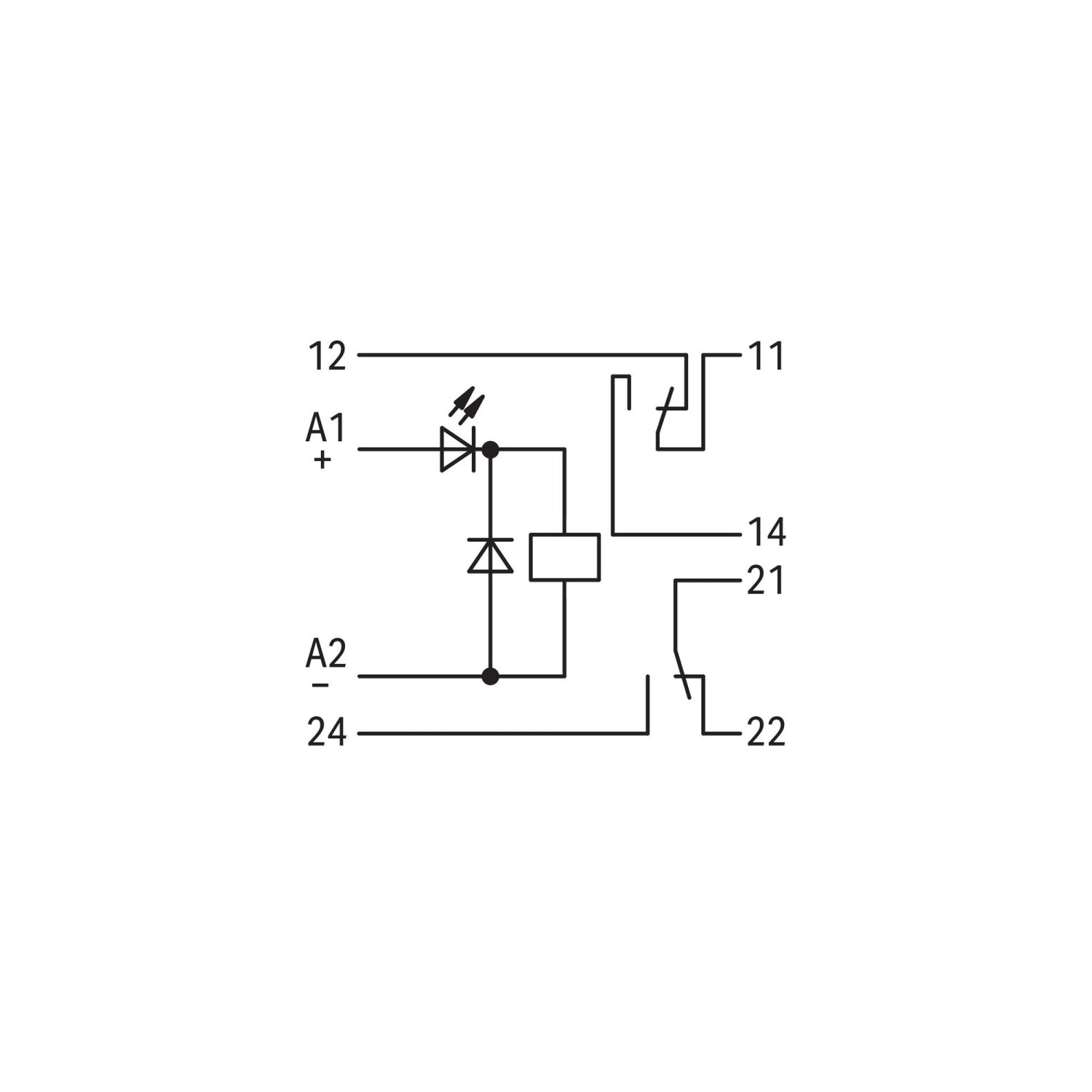

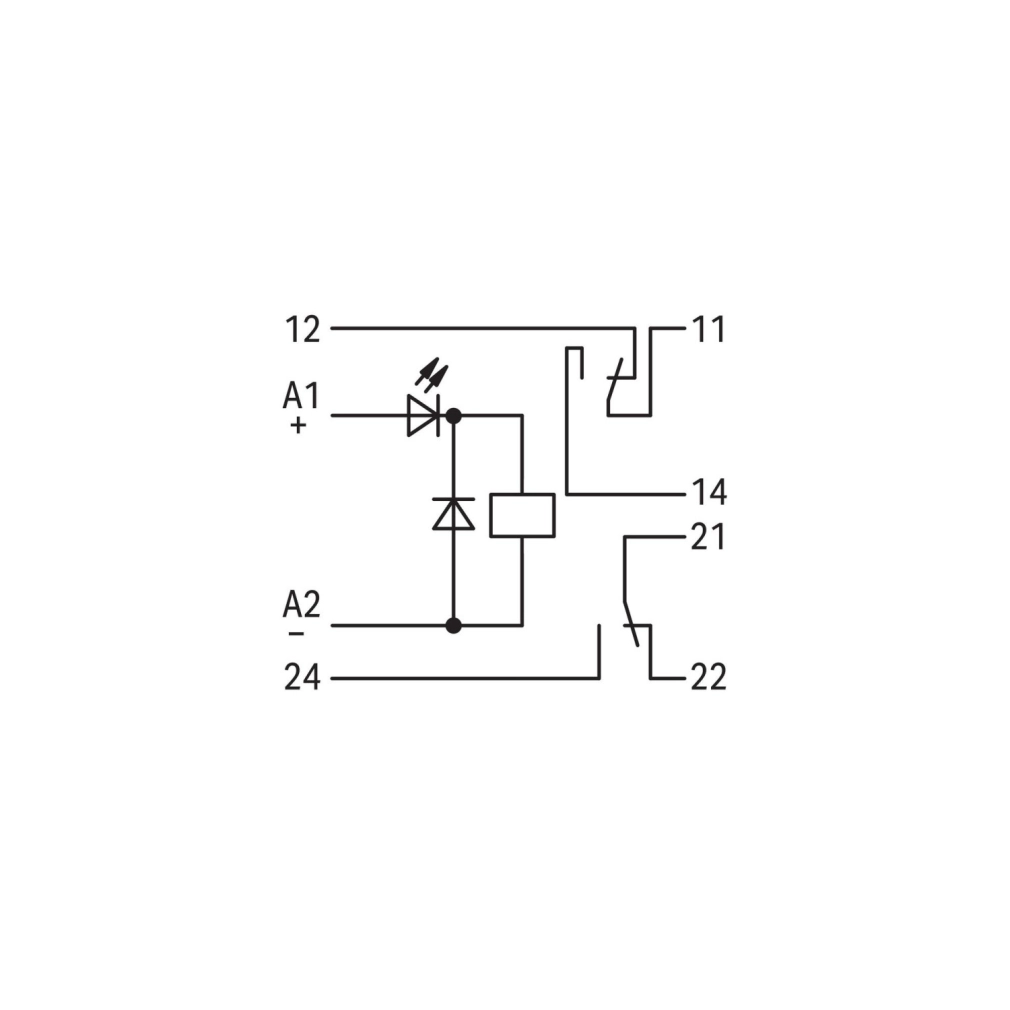

Rajzi csatlakozások
| Vezérlés rajzi jelölése | A1 +; A2 − |
|---|---|
| Első váltóérintkező | 11 közös; 12 nyugalmi; 14 munkaérintkező |
| Második váltóérintkező | 21 közös; 22 nyugalmi; 24 munkaérintkező |
Biztonság, szigetelés és jelzés
| Szennyezettségi fok | 2 |
|---|---|
| Dielektromos szilárdság, vezérlő/terhelési áramkör | AC, 1 perc: 2 kVrms |
| Védettség | IP20 |
| Állapotvisszajelzés | Piros LED |
| Méretezési feszültség | 250 V |
| Méretezési tűfeszültség | 4 kV |
| Dielektromos szilárdság, nyitott érintkező | AC, 1 perc: 1 kVrms |
| Dielektromos szilárdság, terhelési/terhelési áramkör | AC, 1 perc: 1,5 kVrms |

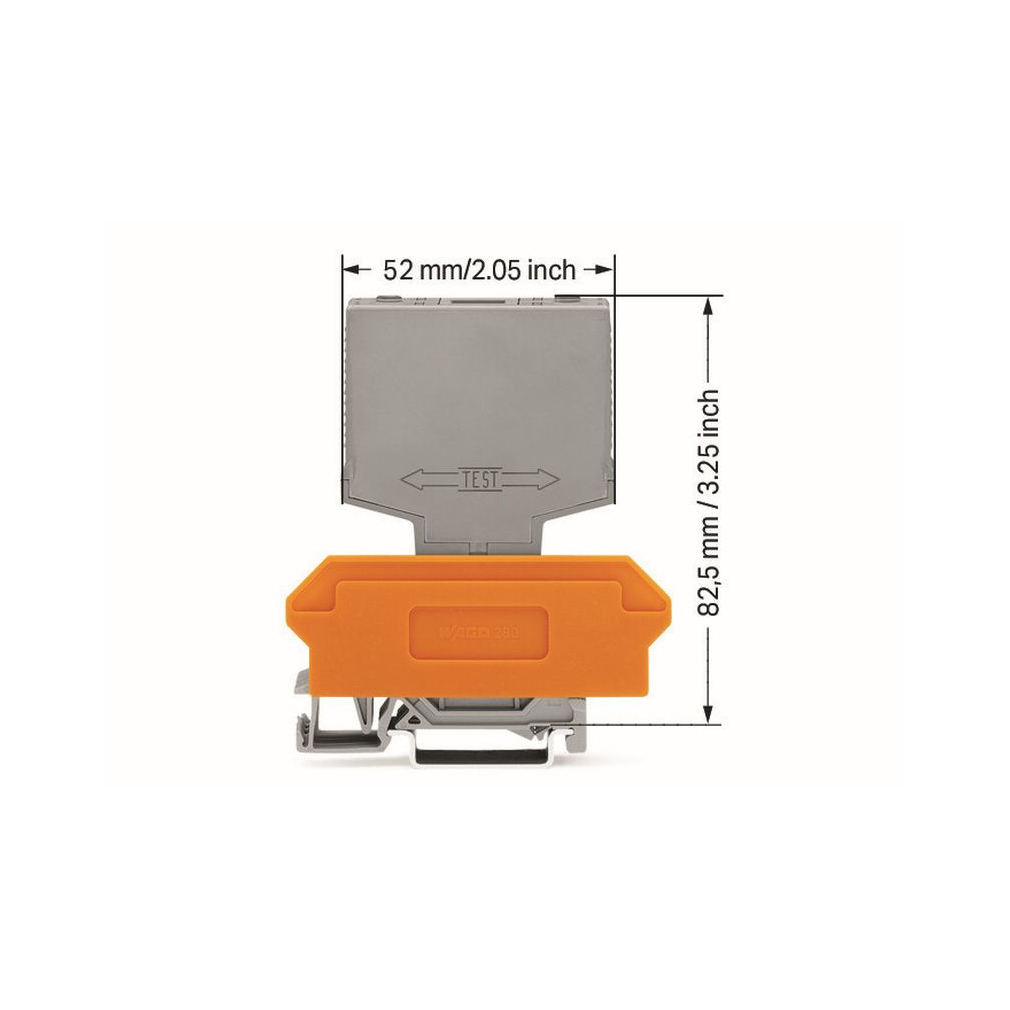

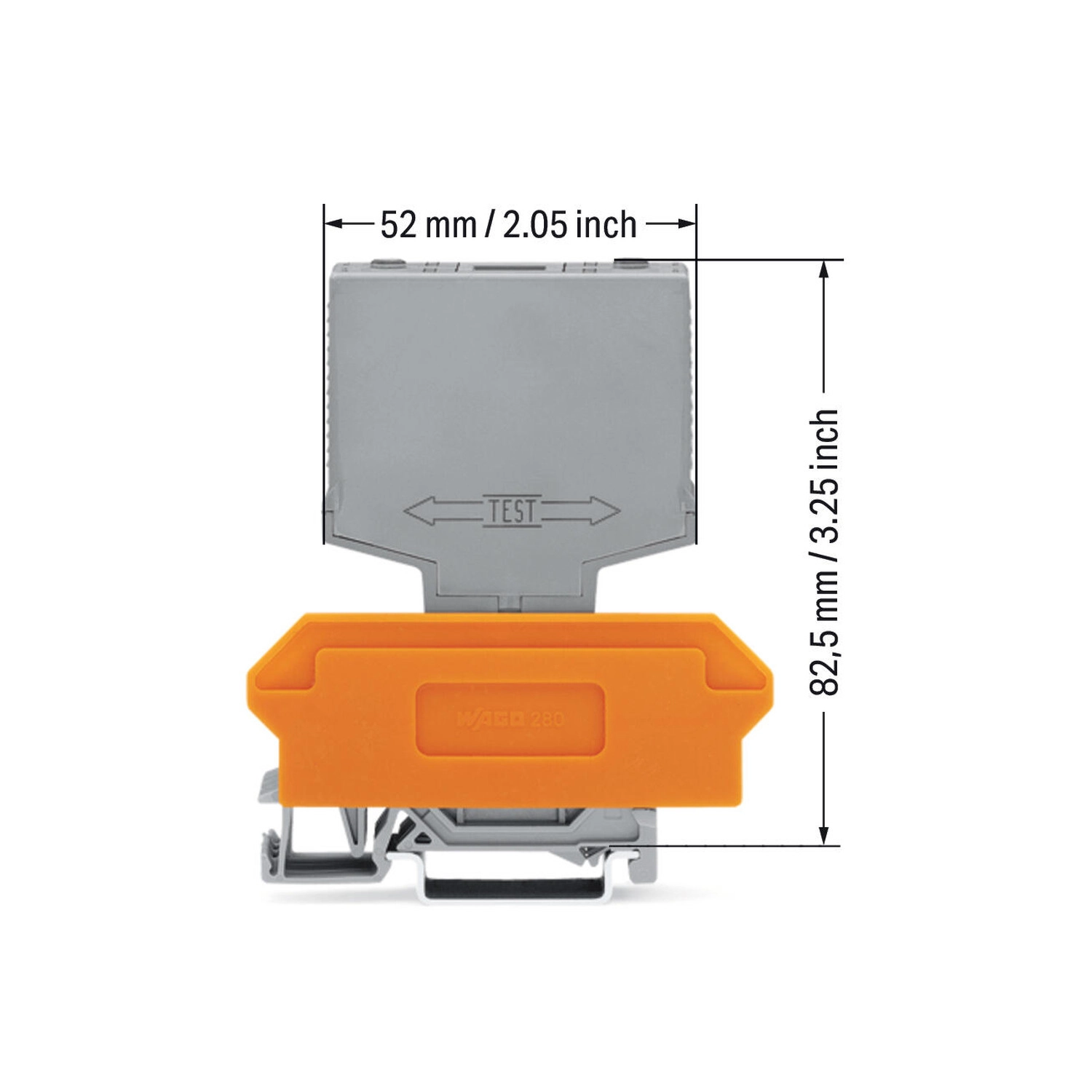

Méretek, anyag és környezet
| Szélesség | 20 mm / 0,787 inch |
|---|---|
| Magasság | 52 mm / 2,047 inch |
| Mélység a DIN-sín felső részétől | 82,5 mm / 3,248 inch, a hordozó alapsorkapoccsal együtt |
| Rögzítés | Dugaszolható modul alapsorkapocshoz |
| Szín | Szürke |
| Tűzterhelés | 0,354 MJ |
| Tömeg | 39,9 g |
| Környezeti hőmérséklet Uₙ mellett | −25…+40 °C |
| Tárolási környezeti hőmérséklet | −25…+70 °C |
| Feldolgozási hőmérséklet | −25…+50 °C |
| Relatív páratartalom | 5–85%, kondenzáció nélkül |
| Legnagyobb működési magasság | 2000 m |
| Szabvány | EN60664-1 |
Tanúsítványok és nyilatkozatok
| EAC – GZO Almaty Standart | TP TC004/2011; EAC CoC03078 |
|---|
Kezelés és alkalmazási feltételek
| Alapsorkapocs | A dugaszolható elektronikus modul a hozzá illő két- vagy négyvezetékes alapsorkapoccsal használható. |
|---|---|
| Kódolás | A kódolás biztosítja a megfelelő polaritást. |
| Jelölés | WMB jelölőrendszerrel. |
| Működésvizsgálat | Az érintésbiztos vizsgálónyílásokon keresztül végezhető. |
Környezeti megfelelőség
| RoHS-megfelelőség | Megfelel, mentességgel. |
|---|---|
| RoHS-mentességek | 7(a) |
| CAS-számok | 7439-92-1; 79-94-7 |
| REACH jelöltlistás anyagok | Ólom; 2,2′,6,6′-tetrabróm-4,4′-izopropilidéndifenol |
| SCIP-Ausztria | caf48449-c7ee-41e9-95e9-9c7347f5a471 |
| SCIP-Belgium | 19b3c68c-da4e-4fce-bbec-828212c1274e |
| SCIP-Bulgária | 0ad6742e-07e0-4988-b877-53302f4f6641 |
| SCIP-Csehország | 41b82857-80e3-4e9c-b1b0-020df7badcbd |
| SCIP-Dánia | 1dc88fbd-b839-4a5f-9cdf-00658da2f389 |
| SCIP-Finnország | 3257e224-f588-41ad-a739-b35461f564e7 |
| SCIP-Franciaország | bb67425c-5805-4d57-9526-76cc55e71290 |
| SCIP-Németország | 9cce2dc6-4c1c-4f99-8137-9b75efeb9adb |
| SCIP-Magyarország | b175298b-1f3e-423f-ba1a-7d9379d76843 |
| SCIP-Olaszország | a439bf26-59b6-4da5-9464-6643e602a2d7 |
| SCIP-Hollandia | 5f468ac6-4287-4397-b076-c8a390ce95c3 |
| SCIP-Lengyelország | c5ca149a-06a8-4602-bd0a-45d0a40344c6 |
| SCIP-Románia | 984a7288-1d9a-4d9b-8752-7dabce81f526 |
| SCIP-Svédország | f005a10c-679a-481f-a25c-9ed51aa27736 |
Opcionális kiegészítők
| 209-701 | WSB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
|---|---|
| 280-638 | Sorkapcsok, dugaszolható modulokhoz; 8 pólusú; kétvezetékes sorkapoccsal; narancssárga elválasztóval; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,5 mm²; szürke |
| 280-764 | Sorkapcsok, dugaszolható modulokhoz; 8 pólusú; négyvezetékes sorkapoccsal; Jelölőtartóval; narancssárga elválasztóval; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,5 mm²; szürke |
| 280-628 | Sorkapcsok, dugaszolható modulokhoz; 8 pólusú; négyvezetékes sorkapoccsal; narancssárga elválasztóval; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,5 mm²; szürke |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Hogyan jelez vissza?
Piros LED-del.
Milyen a rögzítése?
Dugaszolható modul a hozzá illő alapsorkapocshoz.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai szakmai tudásukat és a rendelkezésre álló gyári adatokat felhasználva készítették ezt a leírást, hogy segítsék megalapozott vásárlási döntésedet. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Kivitel
Piros LED állapotjelző
Védettség
IP20
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
286-316
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
39,9 g/db
Cikkszám
4045454553630
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 286-316 relémodul, 220 V DC, 2 váltóérintkező, 7 A tartós határáram, piros állapotjelzés, 20 mm széles, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 286-316 |
| GTIN / EAN | 4045454553630 |
| Terméktípus | relémodul |
Vezérlő áramkör
| Névleges bemeneti feszültség | 220 V DC |
|---|---|
| Bemeneti feszültségtartomány | ±10% |
| Névleges bemeneti áram Uₙ mellett | 5 mA |
Terhelési áramkör
| Folyamatos áram határa | 7 A |
|---|---|
| Váltóérintkezők száma | 2 |
| Érintkező anyaga | AgNi0.15 |
| Kapcsolási feszültség maximum | 250 V AC |
| Kapcsolási teljesítmény maximum, ohmos AC-terhelés | 1750 VA |
| Behúzási idő, általános | 18 ms |
| Kiesési idő, általános | 3 ms |
| Prellezési idő, általános | 2 ms |
| Elektromos élettartam | 100 × 10³ kapcsolási művelet; NO, ohmos terhelés, 23 °C |
| Mechanikai élettartam | 30 × 10⁶ kapcsolási művelet |
Rajzi csatlakozások
| Vezérlés rajzi jelölése | A1 +; A2 − |
|---|---|
| Első váltóérintkező | 11 közös; 12 nyugalmi; 14 munkaérintkező |
| Második váltóérintkező | 21 közös; 22 nyugalmi; 24 munkaérintkező |
Biztonság, szigetelés és jelzés
| Szennyezettségi fok | 2 |
|---|---|
| Dielektromos szilárdság, vezérlő/terhelési áramkör | AC, 1 perc: 2 kVrms |
| Védettség | IP20 |
| Állapotvisszajelzés | Piros LED |
| Méretezési feszültség | 250 V |
| Méretezési tűfeszültség | 4 kV |
| Dielektromos szilárdság, nyitott érintkező | AC, 1 perc: 1 kVrms |
| Dielektromos szilárdság, terhelési/terhelési áramkör | AC, 1 perc: 1,5 kVrms |
Méretek, anyag és környezet
| Szélesség | 20 mm / 0,787 inch |
|---|---|
| Magasság | 52 mm / 2,047 inch |
| Mélység a DIN-sín felső részétől | 82,5 mm / 3,248 inch, a hordozó alapsorkapoccsal együtt |
| Rögzítés | Dugaszolható modul alapsorkapocshoz |
| Szín | Szürke |
| Tűzterhelés | 0,354 MJ |
| Tömeg | 39,9 g |
| Környezeti hőmérséklet Uₙ mellett | −25…+40 °C |
| Tárolási környezeti hőmérséklet | −25…+70 °C |
| Feldolgozási hőmérséklet | −25…+50 °C |
| Relatív páratartalom | 5–85%, kondenzáció nélkül |
| Legnagyobb működési magasság | 2000 m |
| Szabvány | EN60664-1 |
Tanúsítványok és nyilatkozatok
| EAC – GZO Almaty Standart | TP TC004/2011; EAC CoC03078 |
|---|
Kezelés és alkalmazási feltételek
| Alapsorkapocs | A dugaszolható elektronikus modul a hozzá illő két- vagy négyvezetékes alapsorkapoccsal használható. |
|---|---|
| Kódolás | A kódolás biztosítja a megfelelő polaritást. |
| Jelölés | WMB jelölőrendszerrel. |
| Működésvizsgálat | Az érintésbiztos vizsgálónyílásokon keresztül végezhető. |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85364900990 |
| Termékcsoport | 6 (interfész-elektronika) |
Termékbesorolások
| UNSPSC | 39122334 |
|---|---|
| eCl@ss 10.0 | 27-37-16-01 |
| eCl@ss 9.0 | 27-37-16-01 |
| ETIM 9.0 | EC001437 |
| ETIM 10.0 | EC001437 |
| ECCN | Nincs amerikai besorolás |
Környezeti megfelelőség
| RoHS-megfelelőség | Megfelel, mentességgel. |
|---|---|
| RoHS-mentességek | 7(a) |
| CAS-számok | 7439-92-1; 79-94-7 |
| REACH jelöltlistás anyagok | Ólom; 2,2′,6,6′-tetrabróm-4,4′-izopropilidéndifenol |
| SCIP-Ausztria | caf48449-c7ee-41e9-95e9-9c7347f5a471 |
| SCIP-Belgium | 19b3c68c-da4e-4fce-bbec-828212c1274e |
| SCIP-Bulgária | 0ad6742e-07e0-4988-b877-53302f4f6641 |
| SCIP-Csehország | 41b82857-80e3-4e9c-b1b0-020df7badcbd |
| SCIP-Dánia | 1dc88fbd-b839-4a5f-9cdf-00658da2f389 |
| SCIP-Finnország | 3257e224-f588-41ad-a739-b35461f564e7 |
| SCIP-Franciaország | bb67425c-5805-4d57-9526-76cc55e71290 |
| SCIP-Németország | 9cce2dc6-4c1c-4f99-8137-9b75efeb9adb |
| SCIP-Magyarország | b175298b-1f3e-423f-ba1a-7d9379d76843 |
| SCIP-Olaszország | a439bf26-59b6-4da5-9464-6643e602a2d7 |
| SCIP-Hollandia | 5f468ac6-4287-4397-b076-c8a390ce95c3 |
| SCIP-Lengyelország | c5ca149a-06a8-4602-bd0a-45d0a40344c6 |
| SCIP-Románia | 984a7288-1d9a-4d9b-8752-7dabce81f526 |
| SCIP-Svédország | f005a10c-679a-481f-a25c-9ed51aa27736 |
Opcionális kiegészítők
| 209-701 | WSB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
|---|---|
| 280-638 | Sorkapcsok, dugaszolható modulokhoz; 8 pólusú; kétvezetékes sorkapoccsal; narancssárga elválasztóval; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,5 mm²; szürke |
| 280-764 | Sorkapcsok, dugaszolható modulokhoz; 8 pólusú; négyvezetékes sorkapoccsal; Jelölőtartóval; narancssárga elválasztóval; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,5 mm²; szürke |
| 280-628 | Sorkapcsok, dugaszolható modulokhoz; 8 pólusú; négyvezetékes sorkapoccsal; narancssárga elválasztóval; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,5 mm²; szürke |
Dokumentumadatok
| Magyar adatlap verziódátuma | 27.09.2026 |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
