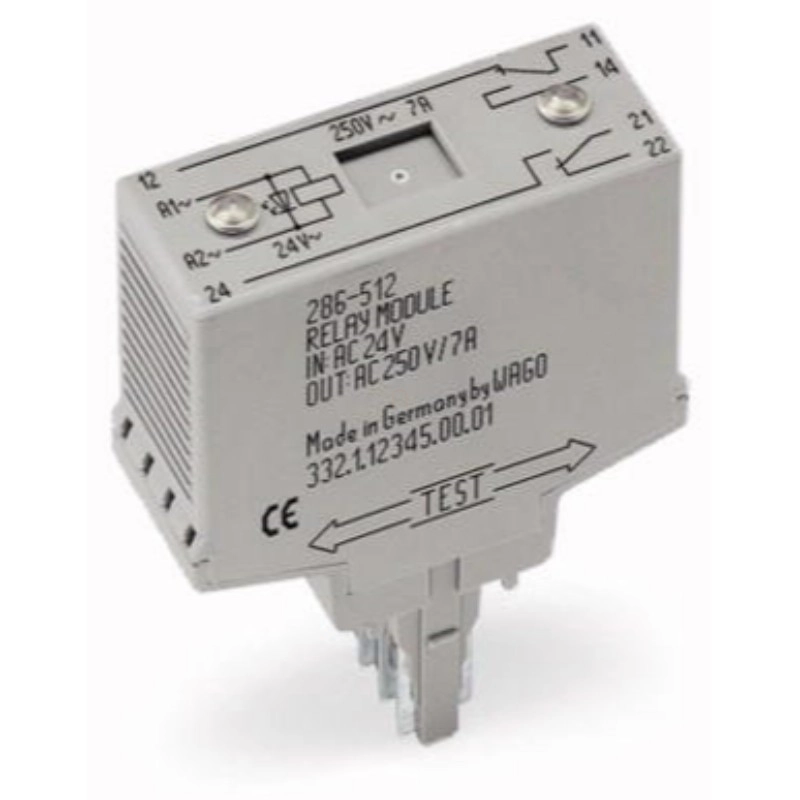

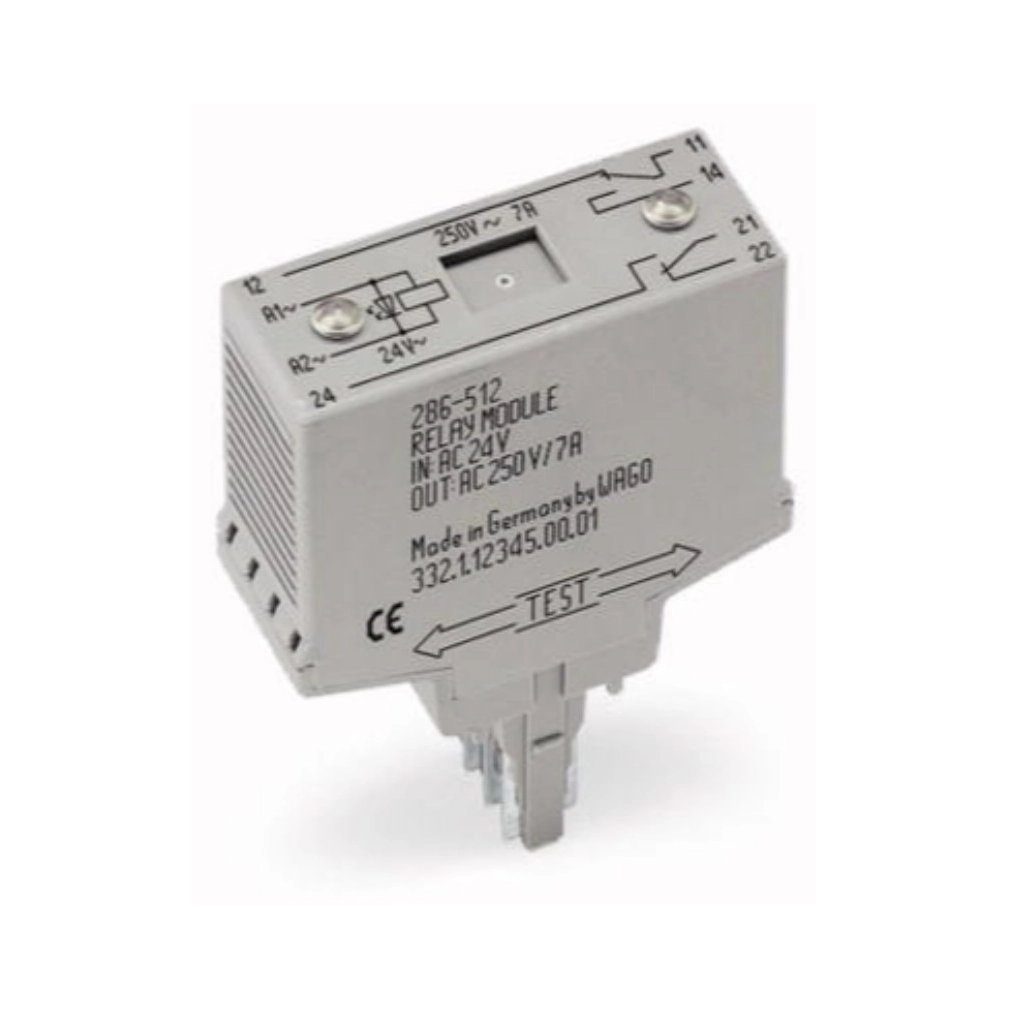

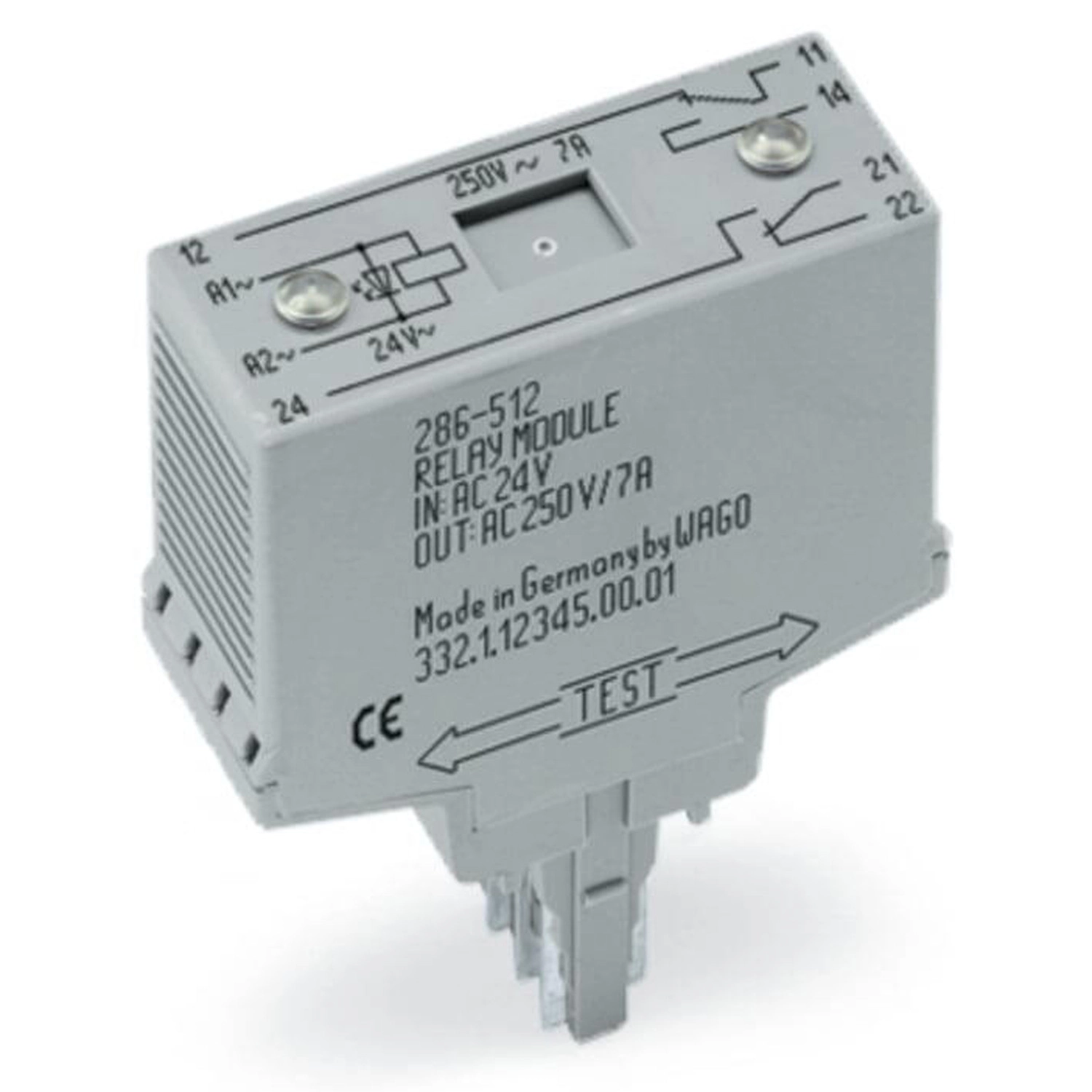

Wago 286-312 relémodul, 24 V DC, 2 váltóérintkező, 7 A tartós határáram, piros állapotjelzés, 20 mm széles, szürke
RRP:37 173 Ft
36 802 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
32 053 Ft
nettó 25 239 Ft
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
WAGO 286-312 relé modul 24VDC, ipari jelillesztési, kapcsolási és mérési feladatokhoz.
A Wago 286-312 szürke dugaszolható relémodul, 24 V DC névleges bemeneti feszültséggel. Két váltóérintkező található benne; modulszélessége 20 mm. A hozzá tartozó hordozó sorkapocsra dugaszolható; a 82,5 mm mélység az alapkapoccsal együtt értendő.
Villamos, geometriai és környezeti adatok
| Névleges bemeneti feszültség UN | 24 VDC |
|---|---|
| Bemeneti feszültségtartomány | ±10 % |
| Névleges bemeneti áram UN | 22 mA |
| Váltóérintkezők száma | 2 |
| Érintkező anyaga (relé) | AgNi 0,15 |
| Tartós határáram | 7 A |
| Kapcsolási feszültség (max.) | 250 VAC |
| Kapcsolási teljesítmény (ohmos terhelés esetén) (max.) | AC 1750 VA |
| Behúzási idő (ált.) | 18 ms |
| Kiesési idő (ált.) | 3 ms |
| Prellezési idő (ált.) | 2 ms |
| Elektromos élettartam (NO; ohmos terhelés; 23 °C) | 100 x 10³ kapcsolási művelet |
| Mechanikai élettartam | 30 x 10⁶ kapcsolási művelet |
| Állapotvisszajelzés | Piros LED |
| Méretezési feszültség | 250 V |
| Méretezési túlfeszültség | 4 kV |
| Szennyezettségi fok | 2 |
| Dielektromos szilárdság, vezérlő/terhelési áramkör (AC, 1 min) | 2 kVrms |
| Dielektromos szilárdság, nyitott érintkező (AC, 1 min) | 1 kVrms |
| Dielektromos szilárdság, terhelési/terhelési áramkör (AC, 1 perc) | 1,5 kVrms |
| Védettség | IP20 |
| Szélesség | 20 mm / 0,787 inch |
| Magasság | 52 mm / 2,047 inch |
| Mélység a DIN kalapsín felső részétől | 82,5 mm / 3,248 inch |
| Megjegyzés (méretek) | A hordozó sorkapoccsal együtt |
| Rögzítés típusa | Az alap-sorkapocsra dugaszolható modul |
| Szín | szürke |
| Tűzterhelés | 0,352 MJ |
| Tömeg | 39,6 g |
| Környezeti hőmérséklet (UN üzemmódban) | -25 … +40 °C |
| Környezeti hőmérséklet (tárolási) | -25 … +70 °C |
| Feldolgozási hőmérséklet | -25 … +50 °C |
| Relatív páratartalom | 5 … 85 % (nincs kondenzáció) |
| Működési magasság (max.) | 2000 m |
| Szabványok/előírások | EN 60664-1 |

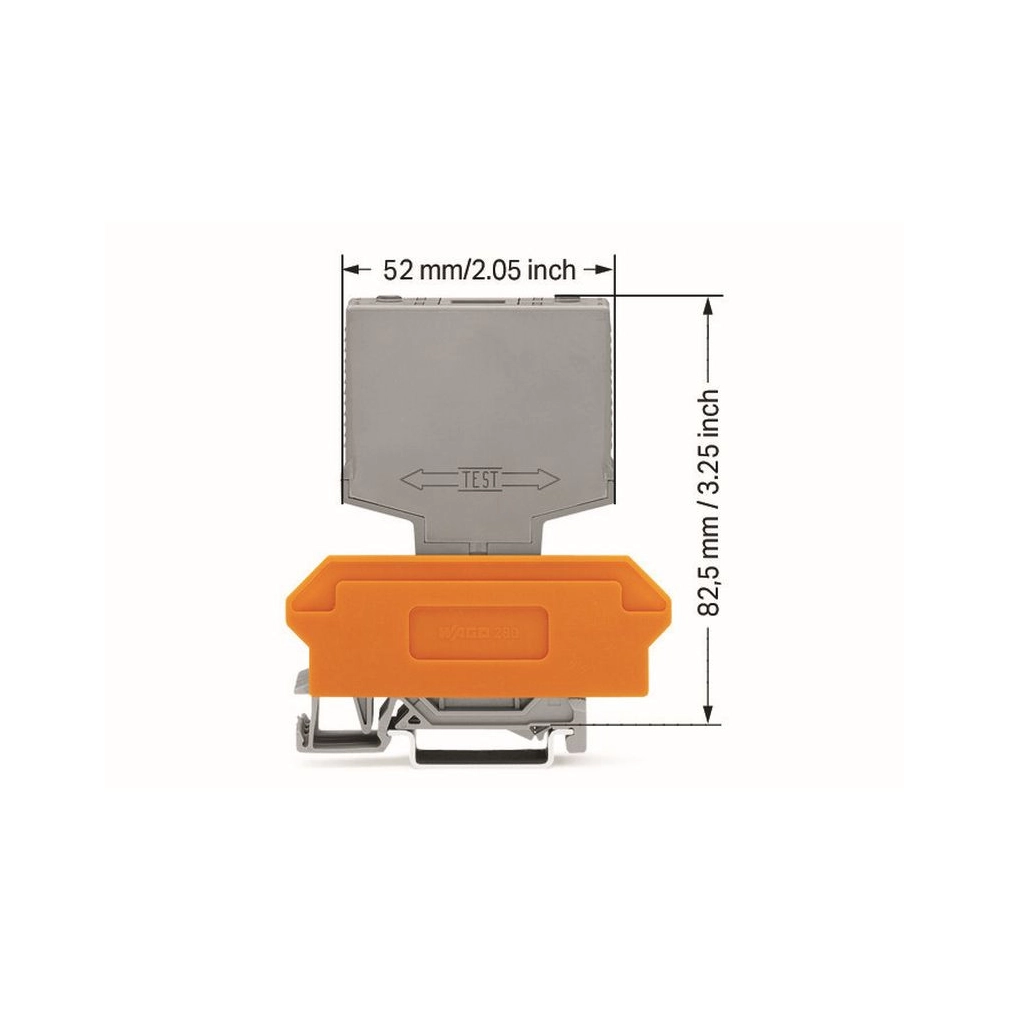

| Méretábra vízszintes mérete | 52 mm /2,05 inch |
| Méretábra alapkapoccsal mért függőleges mérete | 82,5 mm /3,25 inch |

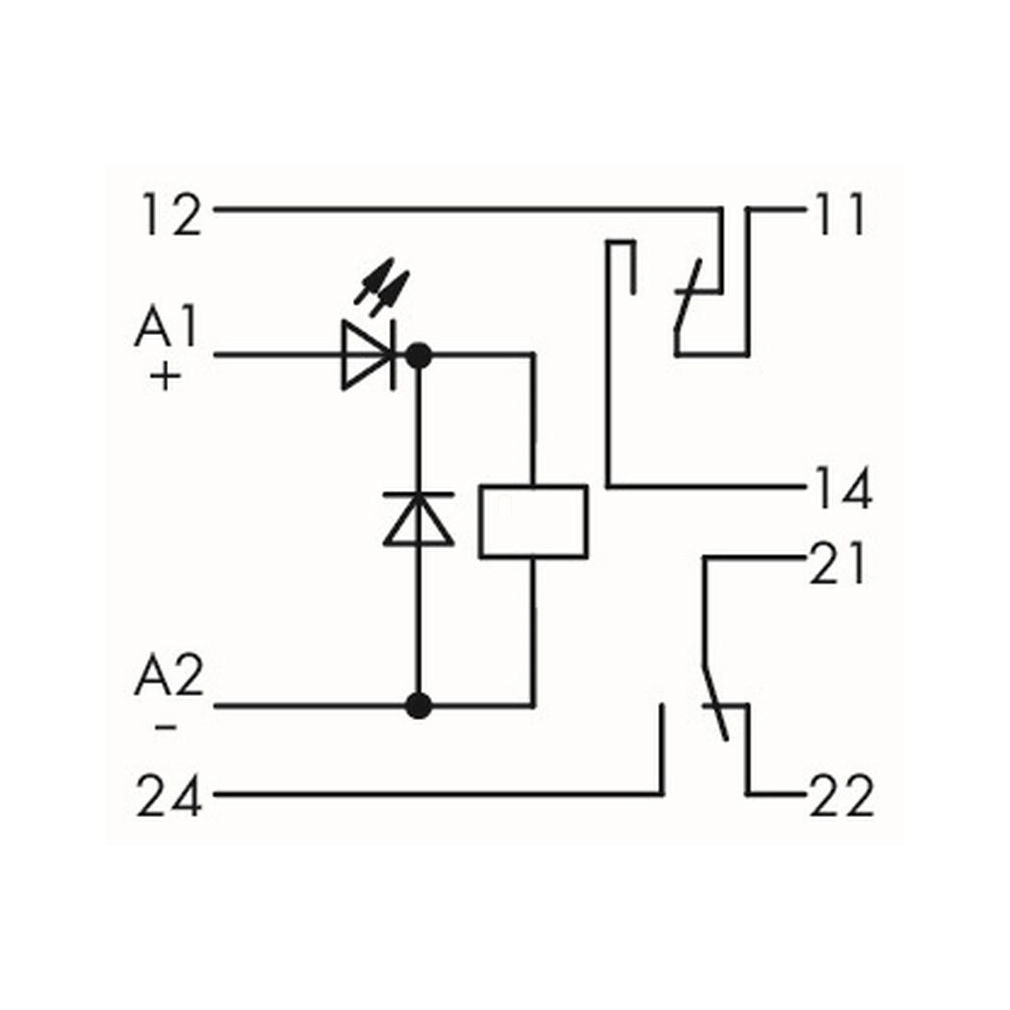

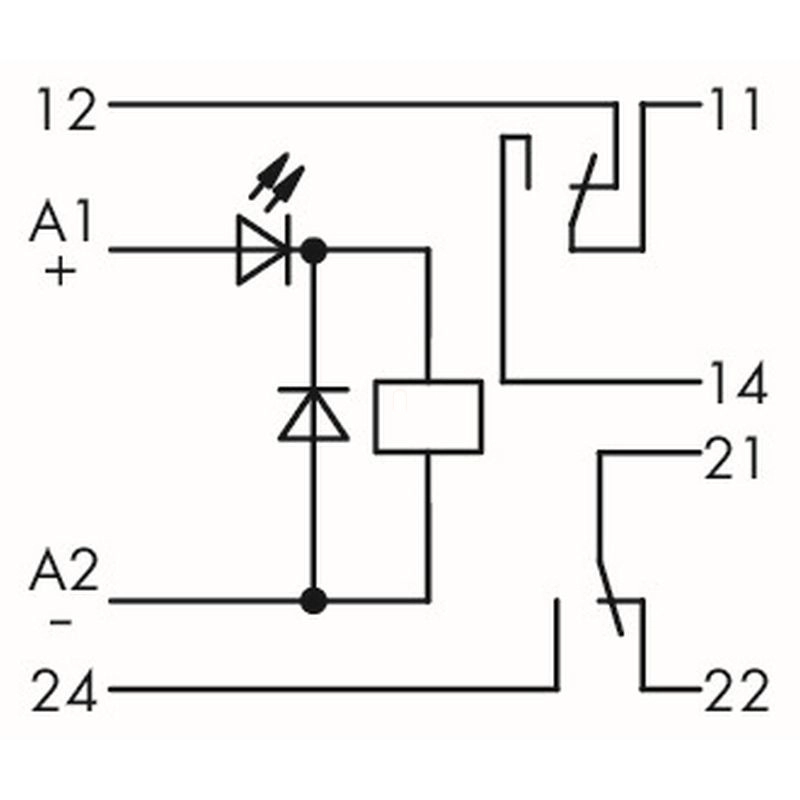

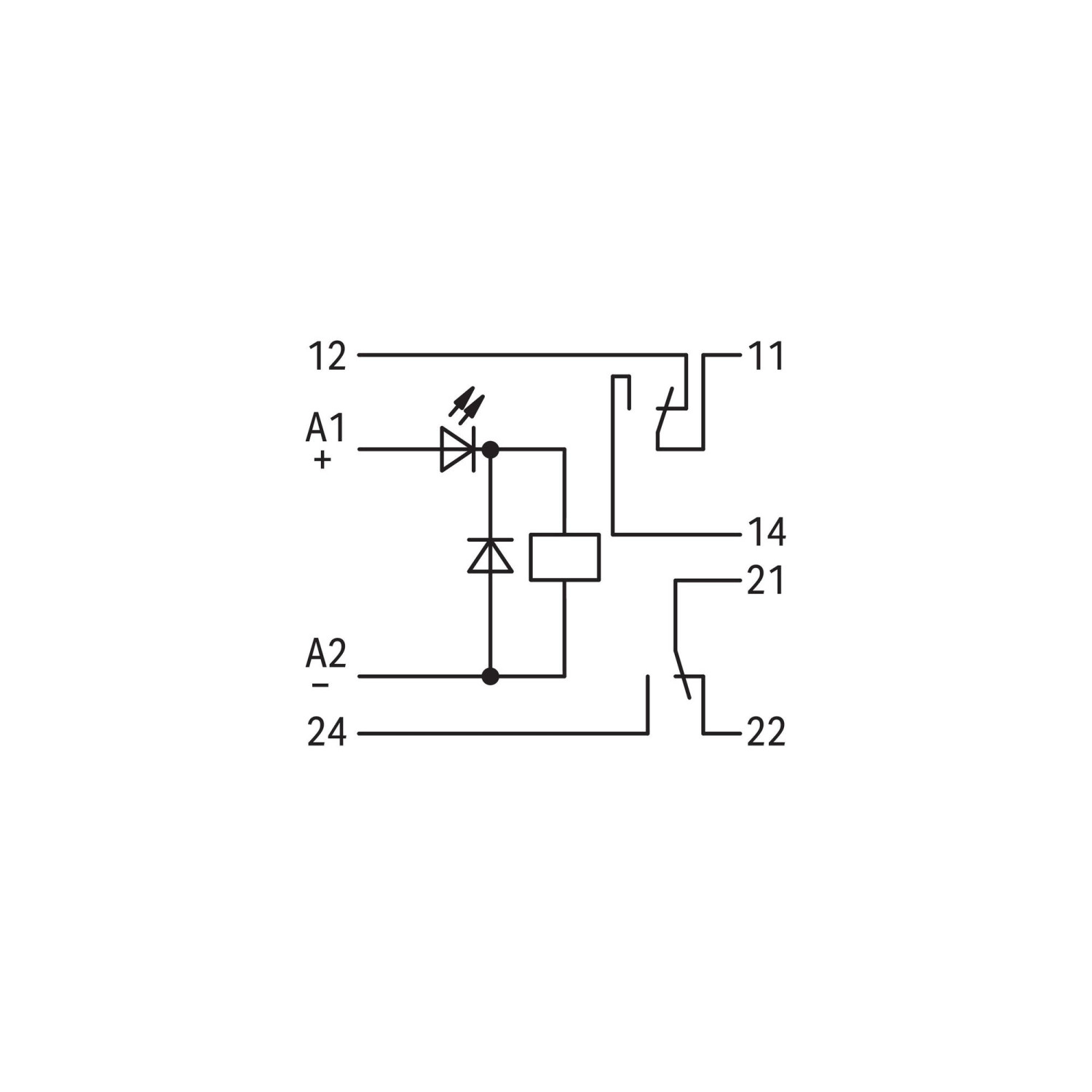

Rajzi kapcsolatok és funkciók
| Vezérlőbemenet | A1: pozitív; A2: negatív |
|---|---|
| Érintkezők | Két váltóérintkező |
| Első váltóérintkező | 11 közös; 12 bontó; 14 záró |
| Második váltóérintkező | 21 közös; 22 bontó; 24 záró |
Gyártói kezelési műveletek
| Alapkapocs és kódolás | A modult a hozzá tartozó két- vagy négyvezetékes dugaszolható alapkapocshoz illeszd. A kódolás biztosítja a megfelelő polaritást. |
|---|---|
| Jelölés | A modul jelöléséhez a bemutatott WMB jelölőrendszert használd. |
| Működés vizsgálata | A működést az érintésbiztos vizsgálónyílásokon keresztül vizsgáld. |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 004/2011 EAC CoC 03078 |
|---|
Opcionális kiegészítők
| 209-701 | WSB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
|---|---|
| 280-638 | Sorkapcsok, dugaszolható modulokhoz; 8 pólusú; 2 vezetékes sorkapoccsal; narancssárga elválasztóval; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,50 mm²; szürke |
| 280-764 | Sorkapcsok, dugaszolható modulokhoz; 8 pólusú; 4 vezetékes sorkapoccsal; Jelölőtartóval; narancssárga elválasztóval; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,50 mm²; szürke |
| 280-628 | Sorkapcsok, dugaszolható modulokhoz; 8 pólusú; 4 vezetékes sorkapoccsal; narancssárga elválasztóval; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,50 mm²; szürke |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 7439-92-1; 79-94-7 |
|---|---|
| REACH jelöltlistás anyagok külön listája | 2,2',6,6'-tetrabróm-4,4'-izopropilidén-difenol; Ólom |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentességek | 7(a) |
| SCIP; Ausztria | 86f44f9f-82f0-41d6-a503-1729fec3d12a |
| SCIP; Belgium | 30e73ea9-bf79-47c9-a626-fc7dd71d79ba |
| SCIP; Bulgária | 0d888b10-ba7a-4daf-ac6b-166d44106eec |
| SCIP; Csehország | 9faccd2a-6838-4858-a016-bcadfda0ed36 |
| SCIP; Dánia | 4b519ec2-d88f-4923-ba21-66526dab623c |
| SCIP; Finnország | 5cd13514-e0d7-479f-a4d5-ea086b01e171 |
| SCIP; Franciaország | 0f7b5fb5-bc85-40e4-9d2b-a3bf1f9b010f |
| SCIP; Németország | 80af79bc-86fa-4967-8977-b6c49aa70477 |
| SCIP; Magyarország | cfda50cc-840a-4960-8d5f-af8605dd8d77 |
| SCIP; Olaszország | 18a7a23c-effd-473f-9622-fa1b516e1644 |
| SCIP; Hollandia | d65ed1dd-f77b-4fd6-88f5-4048d144b645 |
| SCIP; Lengyelország | 116def87-268a-4a2c-a4c1-035eef1217d1 |
| SCIP; Románia | 7f60db94-8363-4912-a302-fbfa4a2baa38 |
| SCIP; Svédország | b388c426-10b0-42a5-ace5-18897e258763 |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen tápfeszültséget igényel?
24 V DC; a saját megengedett tűrés a műszaki adatoknál található.
Közvetlenül a sínre rögzíthető?
A relémodul a hozzá tartozó hordozó sorkapocsra dugaszolható. A sínrögzítés az alapkapocs kialakítása.
Milyen érintkezője van?
Két váltóérintkező.
Fontos tájékoztatás a termékleírásról
Hogy megalapozottan dönthess a vásárlásról, a Lumenet munkatársai szakmai ismereteikre és az elérhető gyári adatokra támaszkodva készítették el ezt a leírást. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Kivitel
Piros LED állapotjelző
Védettség
IP20
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
286-312
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
39,61 g/db
Cikkszám
4045454427986
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 286-312 relémodul, 24 V DC, 2 váltóérintkező, 7 A tartós határáram, piros állapotjelzés, 20 mm széles, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 286-312 |
| GTIN / EAN | 4045454427986 |
| Terméktípus | Dugaszolható relémodul |
Villamos, geometriai és környezeti adatok
| Névleges bemeneti feszültség UN | 24 VDC |
|---|---|
| Bemeneti feszültségtartomány | ±10 % |
| Névleges bemeneti áram UN | 22 mA |
| Váltóérintkezők száma | 2 |
| Érintkező anyaga (relé) | AgNi 0,15 |
| Tartós határáram | 7 A |
| Kapcsolási feszültség (max.) | 250 VAC |
| Kapcsolási teljesítmény (ohmos terhelés esetén) (max.) | AC 1750 VA |
| Behúzási idő (ált.) | 18 ms |
| Kiesési idő (ált.) | 3 ms |
| Prellezési idő (ált.) | 2 ms |
| Elektromos élettartam (NO; ohmos terhelés; 23 °C) | 100 x 10³ kapcsolási művelet |
| Mechanikai élettartam | 30 x 10⁶ kapcsolási művelet |
| Állapotvisszajelzés | Piros LED |
| Méretezési feszültség | 250 V |
| Méretezési túlfeszültség | 4 kV |
| Szennyezettségi fok | 2 |
| Dielektromos szilárdság, vezérlő/terhelési áramkör (AC, 1 min) | 2 kVrms |
| Dielektromos szilárdság, nyitott érintkező (AC, 1 min) | 1 kVrms |
| Dielektromos szilárdság, terhelési/terhelési áramkör (AC, 1 perc) | 1,5 kVrms |
| Védettség | IP20 |
| Szélesség | 20 mm / 0,787 inch |
| Magasság | 52 mm / 2,047 inch |
| Mélység a DIN kalapsín felső részétől | 82,5 mm / 3,248 inch |
| Megjegyzés (méretek) | A hordozó sorkapoccsal együtt |
| Rögzítés típusa | Az alap-sorkapocsra dugaszolható modul |
| Szín | szürke |
| Tűzterhelés | 0,352 MJ |
| Tömeg | 39,6 g |
| Környezeti hőmérséklet (UN üzemmódban) | -25 … +40 °C |
| Környezeti hőmérséklet (tárolási) | -25 … +70 °C |
| Feldolgozási hőmérséklet | -25 … +50 °C |
| Relatív páratartalom | 5 … 85 % (nincs kondenzáció) |
| Működési magasság (max.) | 2000 m |
| Szabványok/előírások | EN 60664-1 |

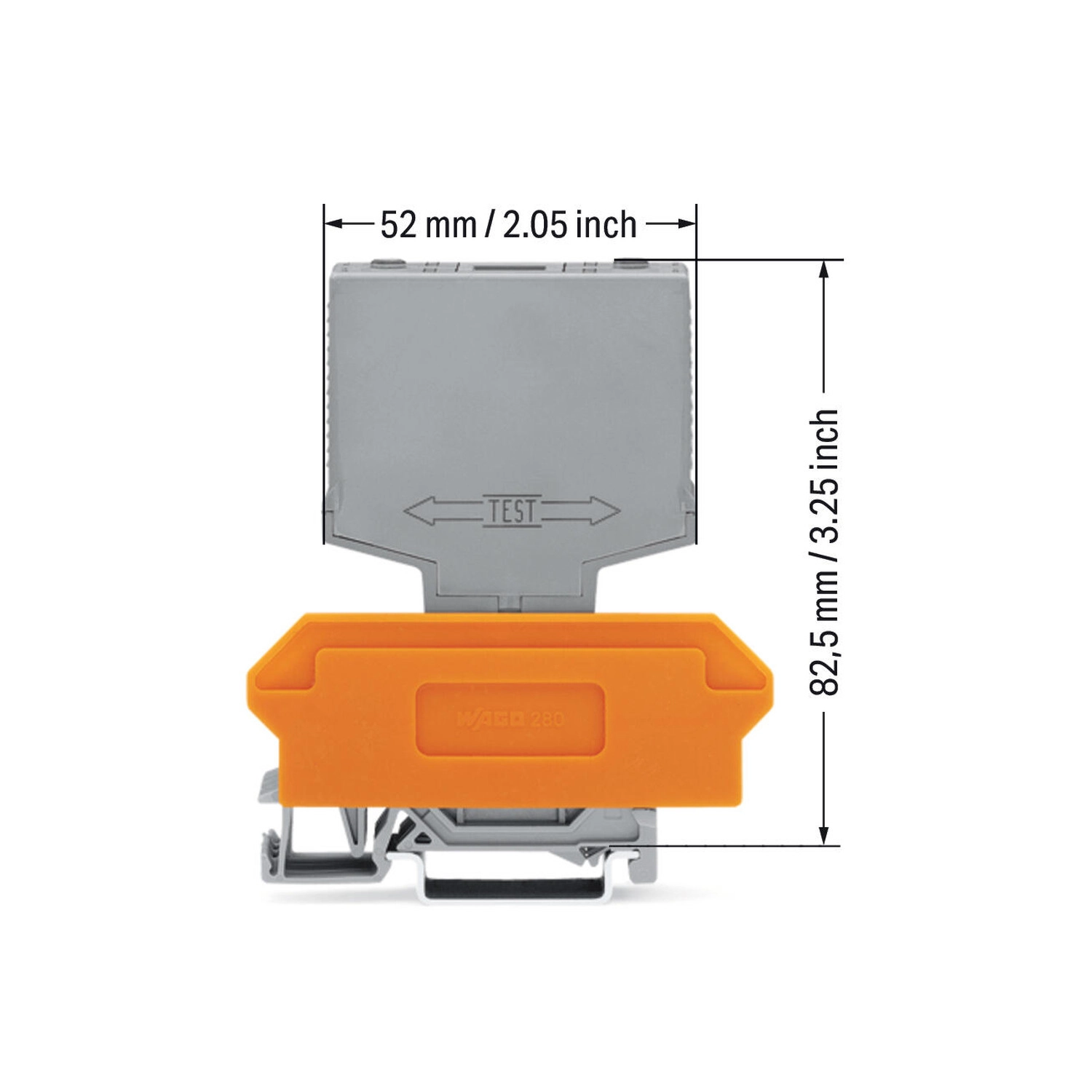

| Méretábra vízszintes mérete | 52 mm /2,05 inch |
| Méretábra alapkapoccsal mért függőleges mérete | 82,5 mm /3,25 inch |
Rajzi kapcsolatok és funkciók
| Vezérlőbemenet | A1: pozitív; A2: negatív |
|---|---|
| Érintkezők | Két váltóérintkező |
| Első váltóérintkező | 11 közös; 12 bontó; 14 záró |
| Második váltóérintkező | 21 közös; 22 bontó; 24 záró |
Gyártói kezelési műveletek
| Alapkapocs és kódolás | A modult a hozzá tartozó két- vagy négyvezetékes dugaszolható alapkapocshoz illeszd. A kódolás biztosítja a megfelelő polaritást. |
|---|---|
| Jelölés | A modul jelöléséhez a bemutatott WMB jelölőrendszert használd. |
| Működés vizsgálata | A működést az érintésbiztos vizsgálónyílásokon keresztül vizsgáld. |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 004/2011 EAC CoC 03078 |
|---|
Opcionális kiegészítők
| 209-701 | WSB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
|---|---|
| 280-638 | Sorkapcsok, dugaszolható modulokhoz; 8 pólusú; 2 vezetékes sorkapoccsal; narancssárga elválasztóval; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,50 mm²; szürke |
| 280-764 | Sorkapcsok, dugaszolható modulokhoz; 8 pólusú; 4 vezetékes sorkapoccsal; Jelölőtartóval; narancssárga elválasztóval; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,50 mm²; szürke |
| 280-628 | Sorkapcsok, dugaszolható modulokhoz; 8 pólusú; 4 vezetékes sorkapoccsal; narancssárga elválasztóval; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,50 mm²; szürke |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85364900990 |
| Termékcsoport | 6 (interfész-elektronika) |
Termékbesorolások
| UNSPSC | 39122334 |
|---|---|
| eCl@ss 10.0 | 27-37-16-01 |
| eCl@ss 9.0 | 27-37-16-01 |
| ETIM 9.0 | EC001437 |
| ETIM 10.0 | EC001437 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 7439-92-1; 79-94-7 |
|---|---|
| REACH jelöltlistás anyagok külön listája | 2,2',6,6'-tetrabróm-4,4'-izopropilidén-difenol; Ólom |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentességek | 7(a) |
| SCIP; Ausztria | 86f44f9f-82f0-41d6-a503-1729fec3d12a |
| SCIP; Belgium | 30e73ea9-bf79-47c9-a626-fc7dd71d79ba |
| SCIP; Bulgária | 0d888b10-ba7a-4daf-ac6b-166d44106eec |
| SCIP; Csehország | 9faccd2a-6838-4858-a016-bcadfda0ed36 |
| SCIP; Dánia | 4b519ec2-d88f-4923-ba21-66526dab623c |
| SCIP; Finnország | 5cd13514-e0d7-479f-a4d5-ea086b01e171 |
| SCIP; Franciaország | 0f7b5fb5-bc85-40e4-9d2b-a3bf1f9b010f |
| SCIP; Németország | 80af79bc-86fa-4967-8977-b6c49aa70477 |
| SCIP; Magyarország | cfda50cc-840a-4960-8d5f-af8605dd8d77 |
| SCIP; Olaszország | 18a7a23c-effd-473f-9622-fa1b516e1644 |
| SCIP; Hollandia | d65ed1dd-f77b-4fd6-88f5-4048d144b645 |
| SCIP; Lengyelország | 116def87-268a-4a2c-a4c1-035eef1217d1 |
| SCIP; Románia | 7f60db94-8363-4912-a302-fbfa4a2baa38 |
| SCIP; Svédország | b388c426-10b0-42a5-ace5-18897e258763 |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.08.31. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 286-312 relémodul, 24 V DC, 2 váltóérintkező, 7 A tartós határáram, piros állapotjelzés, 20 mm széles, szürke használati útmutató
Dugaszolás, jelölés és vizsgálat
| Alapkapocs és kódolás | A modult a hozzá tartozó két- vagy négyvezetékes dugaszolható alapkapocshoz illeszd. A kódolás biztosítja a megfelelő polaritást. |
|---|---|
| Jelölés | A modul jelöléséhez a bemutatott WMB jelölőrendszert használd. |
| Működés vizsgálata | A működést az érintésbiztos vizsgálónyílásokon keresztül vizsgáld. |

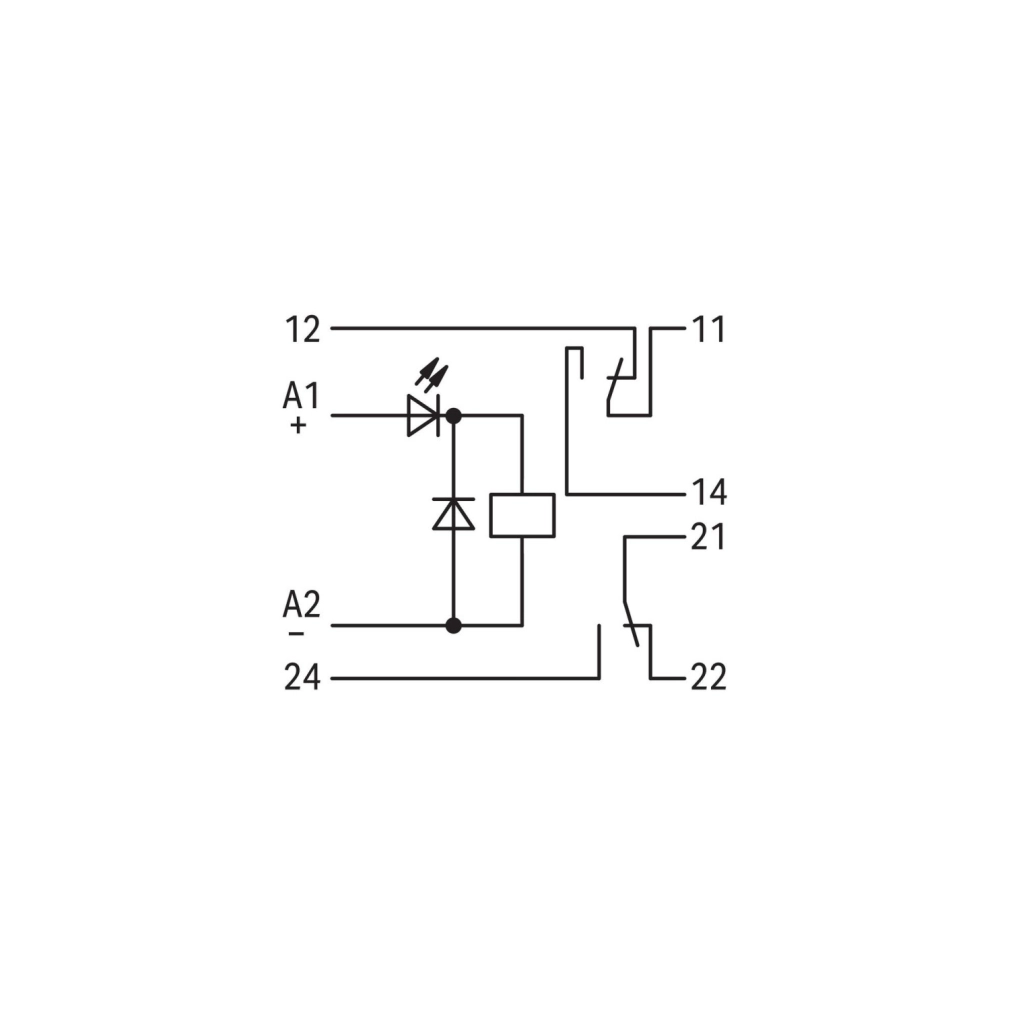

Saját kapcsolási jelölések
| Vezérlőbemenet | A1: pozitív; A2: negatív |
|---|---|
| Érintkezők | Két váltóérintkező |
| Első váltóérintkező | 11 közös; 12 bontó; 14 záró |
| Második váltóérintkező | 21 közös; 22 bontó; 24 záró |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
