Wago 286-336/001-000 relémodul, 24 V DC, 2 bontó- és 2 záróérintkező, piros állapotjelzés, 25 mm széles, szürke
RRP:55 656 Ft
55 100 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
47 990 Ft
nettó 37 787 Ft
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

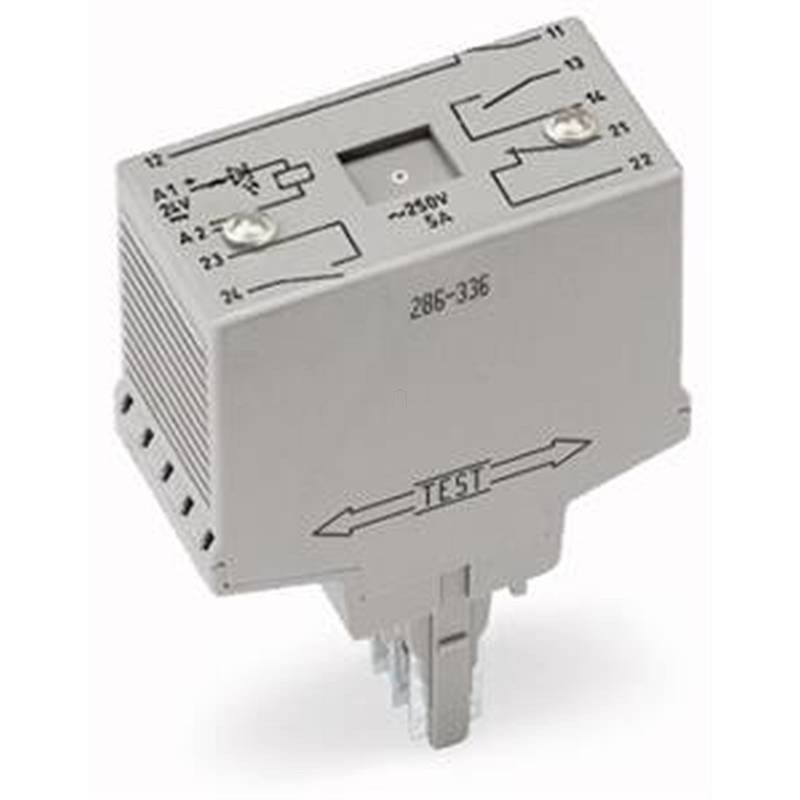

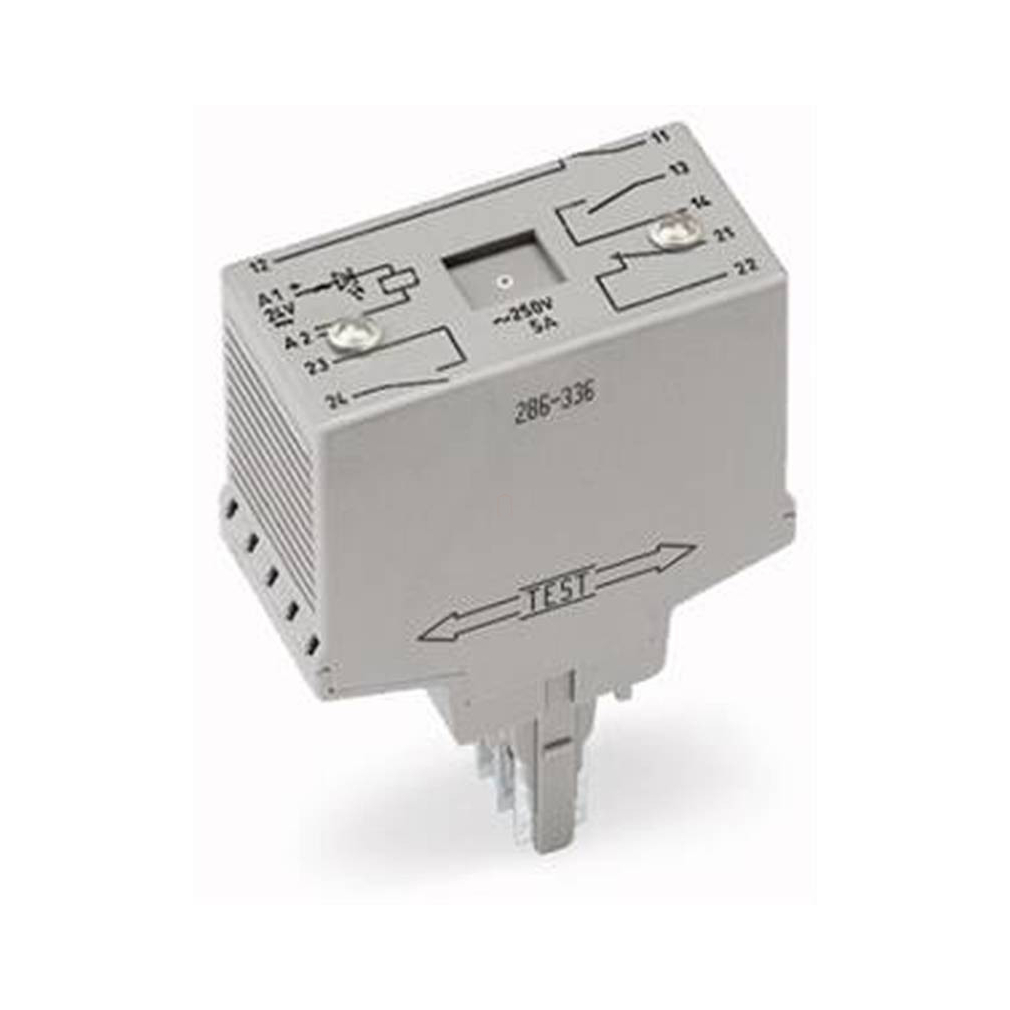

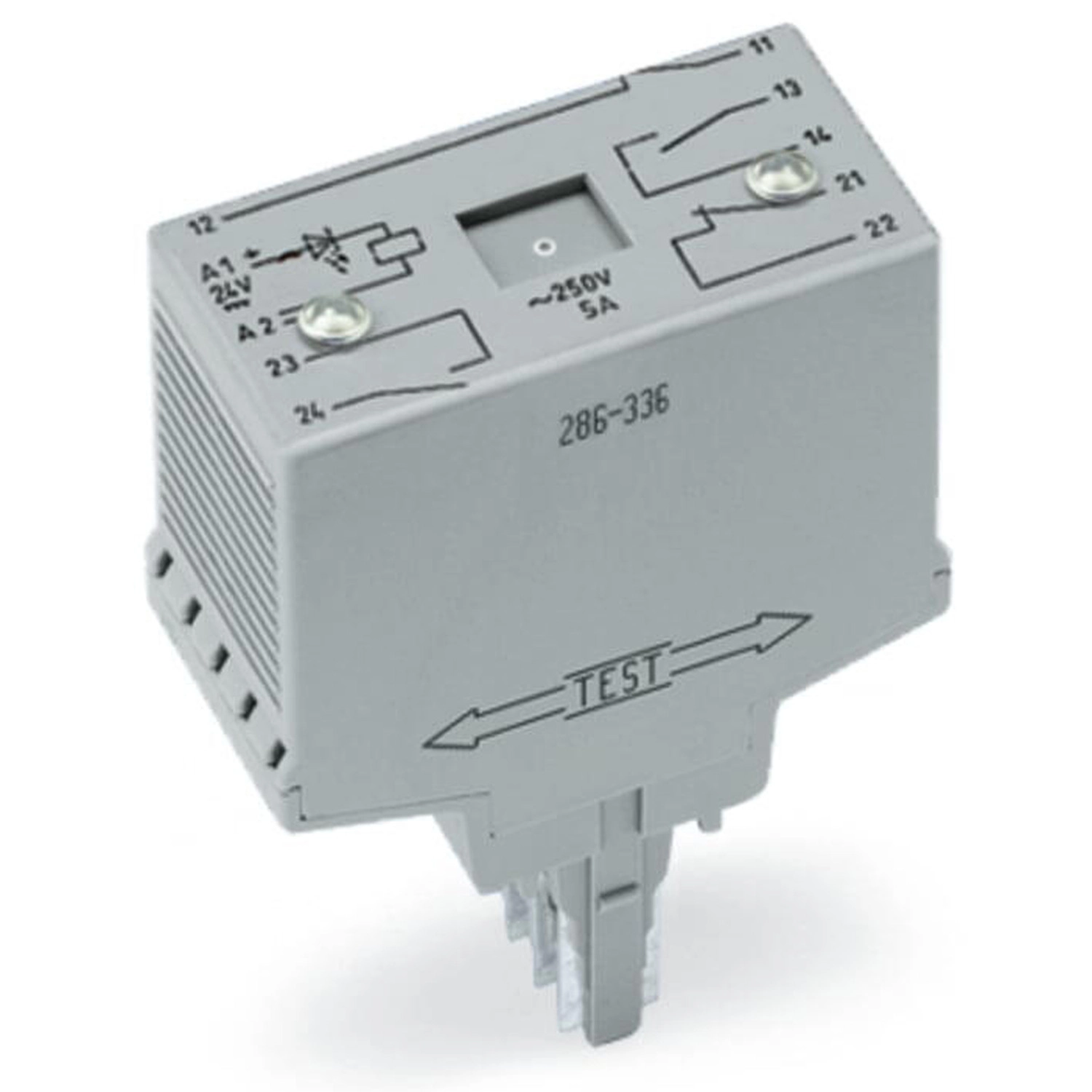

WAGO 286-336/001-000 Rel24VDC, szürke, ipari jelillesztési, kapcsolási és mérési feladatokhoz.
A Wago 286-336/001-000 szürke dugaszolható relémodul, 24 V DC névleges bemeneti feszültséggel. Két bontó- és két záróérintkező található benne; modulszélessége 25 mm. A hozzá tartozó hordozó sorkapocsra dugaszolható; a 82,5 mm mélység az alapkapoccsal együtt értendő.
Villamos, geometriai és környezeti adatok
| Névleges bemeneti feszültség UN | 24 VDC |
|---|---|
| Bemeneti feszültségtartomány | -30 … +25 % |
| Névleges bemeneti áram UN | 9 mA |
| Bontóérintkezők száma | 2 |
| Záróérintkezők száma | 2 |
| Érintkező anyaga (relé) | AgNi + Au |
| Tartós határáram | 5 A |
| Kapcsolási feszültség (max.) | 250 VAC |
| Behúzási idő (ált.) | 8 ms |
| Kiesési idő (ált.) | 5 ms |
| Prellezési idő (ált.) | 1 ms |
| Méretezési feszültség | 250 V |
| Méretezési túlfeszültség | 2,5 kV |
| Szennyezettségi fok | 2 |
| Dielektromos szilárdság, vezérlő/terhelési áramkör (AC, 1 min) | 1,5 kVrms |
| Védettség | IP20 |
| Szélesség | 25 mm / 0,984 inch |
| Magasság | 52 mm / 2,047 inch |
| Mélység a DIN kalapsín felső részétől | 82,5 mm / 3,248 inch |
| Megjegyzés (méretek) | A hordozó sorkapoccsal együtt |
| Rögzítés típusa | Az alap-sorkapocsra dugaszolható modul |
| Szín | szürke |
| Tűzterhelés | 14,835 MJ |
| Tömeg | 41 g |
| Környezeti hőmérséklet (UN üzemmódban) | -25 … +70 °C |
| Környezeti hőmérséklet (tárolási) | -25 … +70 °C |
| Feldolgozási hőmérséklet | -25 … +50 °C |
| Relatív páratartalom | 5 … 85 % (nincs kondenzáció) |
| Működési magasság (max.) | 2000 m |
| Szabványok/előírások | EN 60664-1 |
| Állapotvisszajelzés | Piros LED |

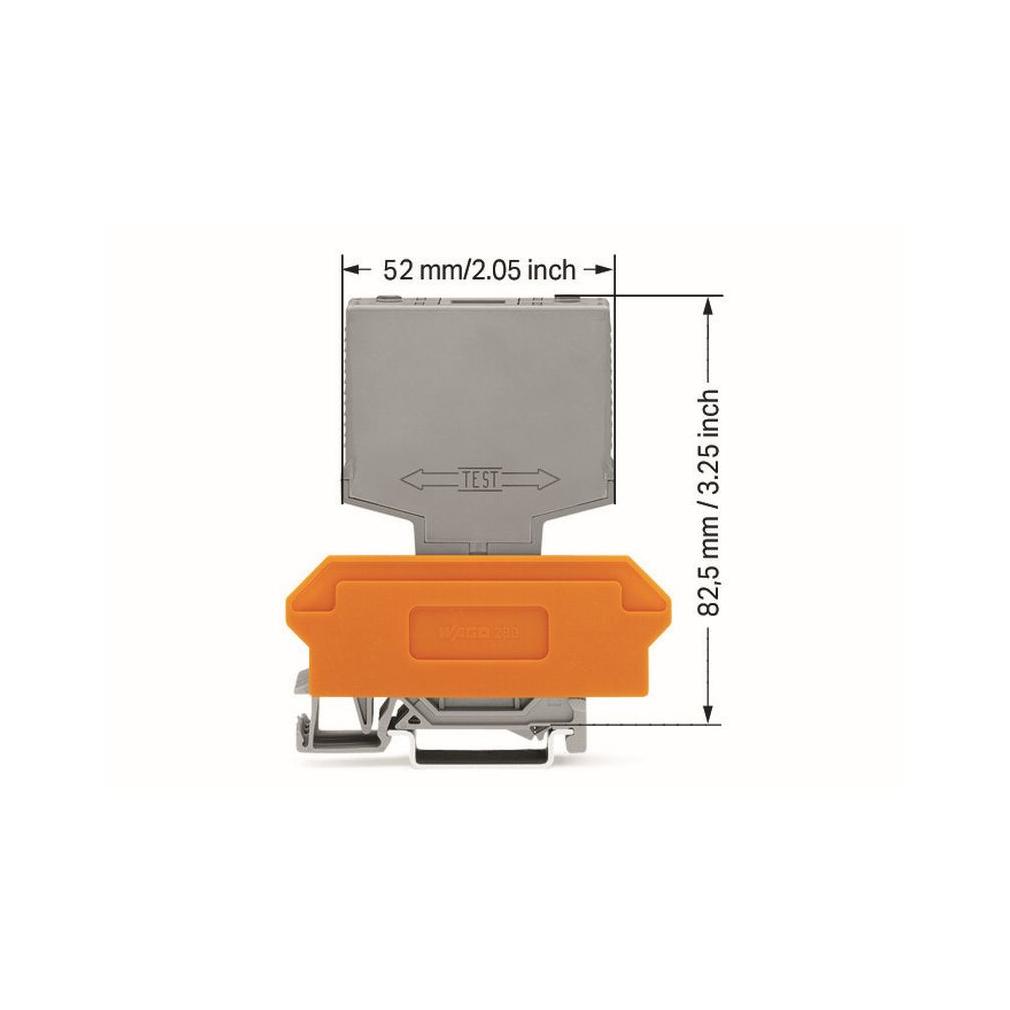

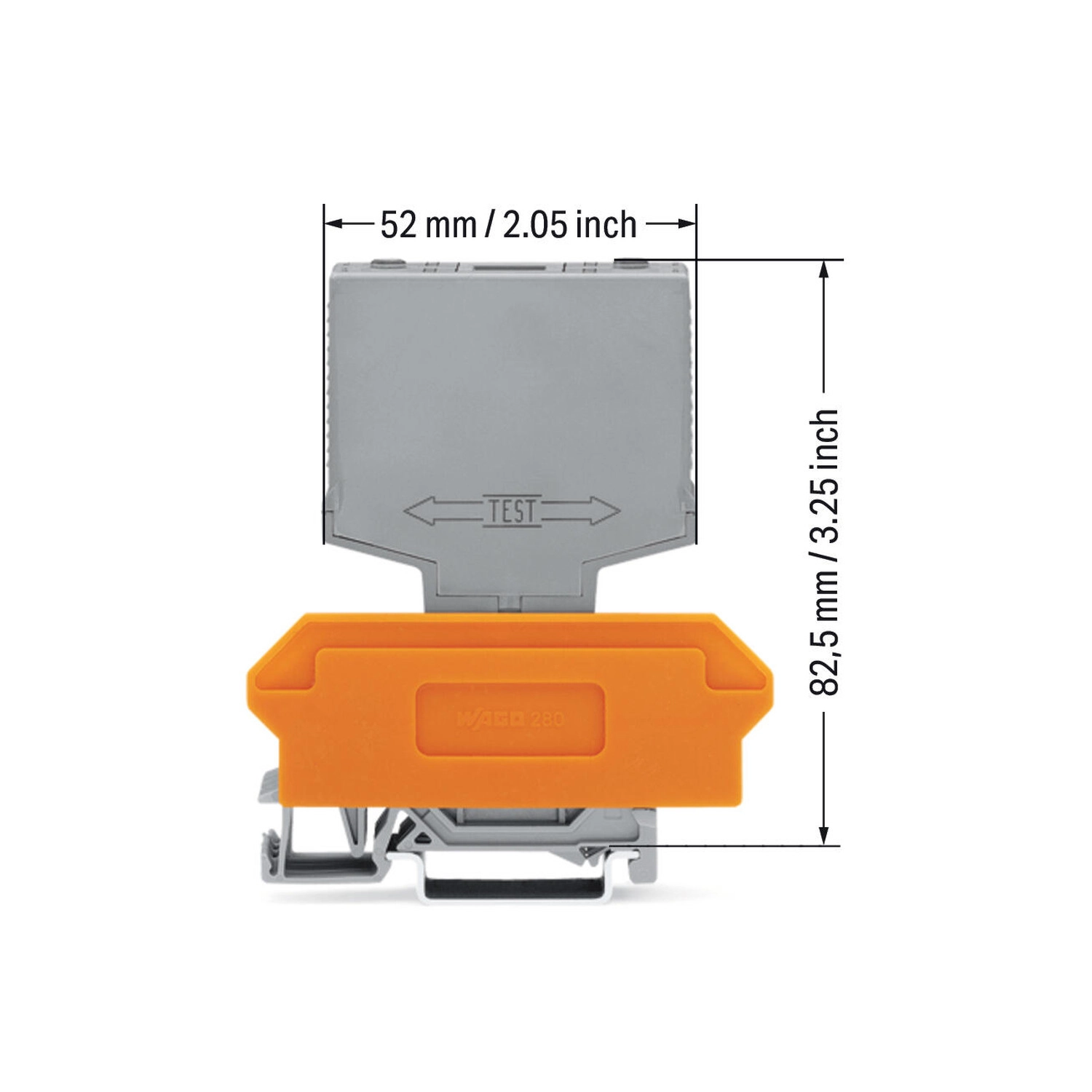

| Méretábra vízszintes mérete | 52 mm /2,05 inch |
| Méretábra alapkapoccsal mért függőleges mérete | 82,5 mm /3,25 inch |

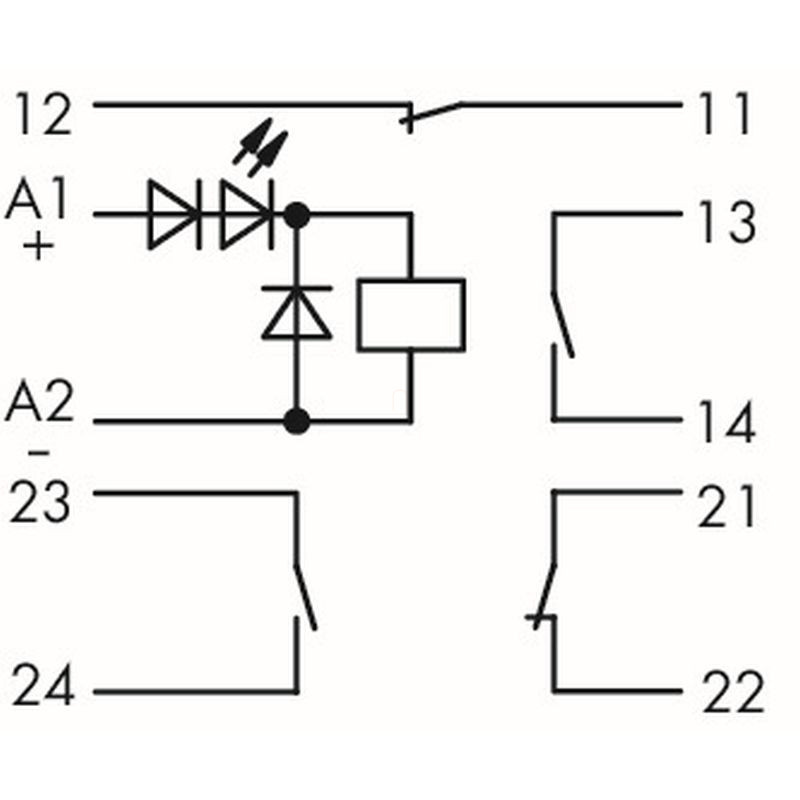

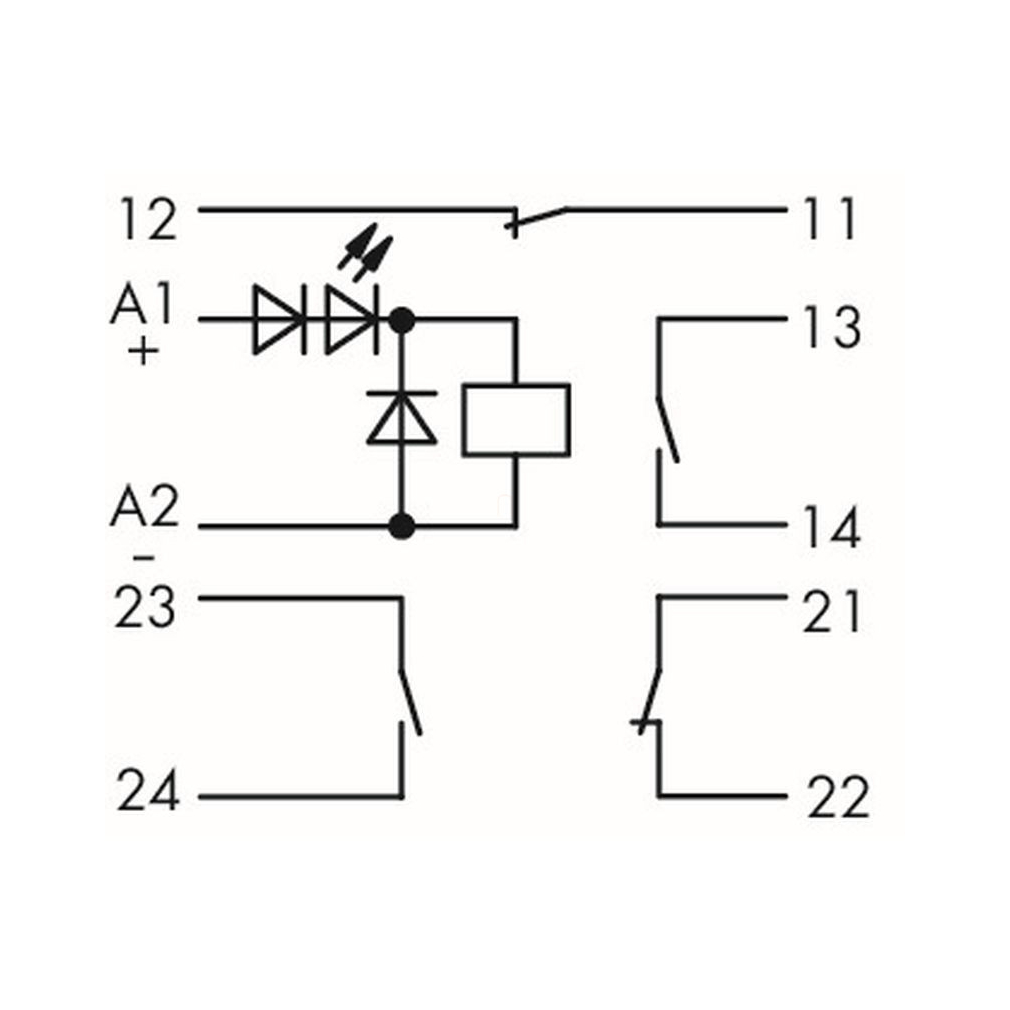

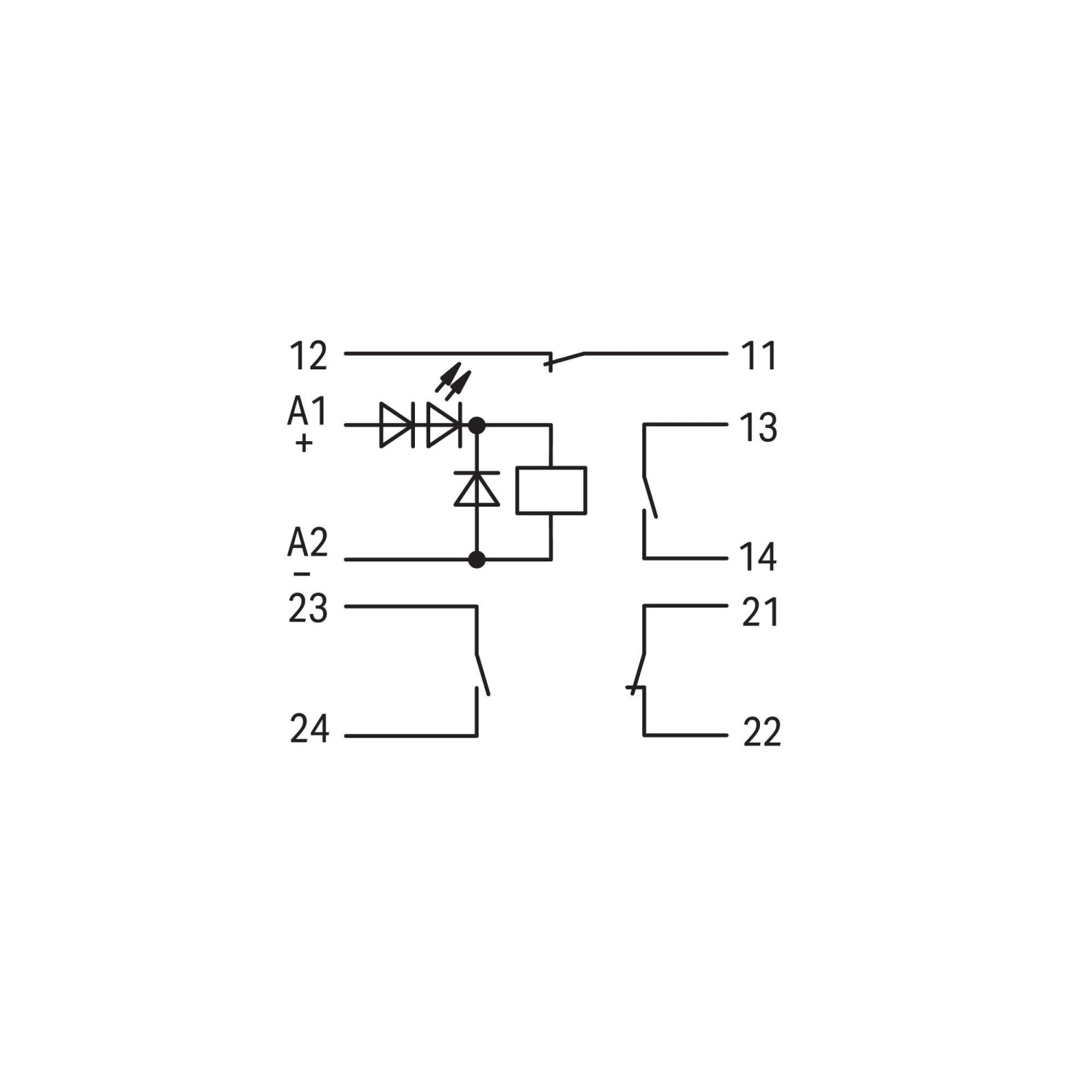

Rajzi kapcsolatok és funkciók
| Vezérlőbemenet | A1: pozitív; A2: negatív |
|---|---|
| Érintkezők | Két bontó- és két záróérintkező |
| Bontóérintkezők rajzi jelölése | 11–12 és 21–22 |
| Záróérintkezők rajzi jelölése | 13–14 és 23–24 |
Gyártói kezelési műveletek
| Alapkapocs és kódolás | A modult a hozzá tartozó két- vagy négyvezetékes dugaszolható alapkapocshoz illeszd. A kódolás biztosítja a megfelelő polaritást. |
|---|---|
| Jelölés | A modul jelöléséhez a bemutatott WMB jelölőrendszert használd. |
| Működés vizsgálata | A működést az érintésbiztos vizsgálónyílásokon keresztül vizsgáld. |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 004/2011 EAC CoC 03078 |
|---|
Opcionális kiegészítők
| 209-701 | WSB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
|---|---|
| 280-639 | Sorkapcsok, dugaszolható modulokhoz; 10 pólusú; 2 vezetékes sorkapoccsal; narancssárga elválasztóval; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,50 mm²; szürke |
| 280-765 | Sorkapcsok, dugaszolható modulokhoz; 10 pólusú; 4 vezetékes sorkapoccsal; Jelölőtartóval; narancssárga elválasztóval; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,50 mm²; szürke |
| 280-629 | Sorkapcsok, dugaszolható modulokhoz; 10 pólusú; 4 vezetékes sorkapoccsal; narancssárga elválasztóval; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,50 mm²; szürke |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 1303-86-2; 7439-92-1; 79-94-7 |
|---|---|
| REACH jelöltlistás anyagok külön listája | 2,2',6,6'-tetrabróm-4,4'-izopropilidén-difenol; Dibór-trioxid; Ólom |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentességek | 6(c); 7(a) |
| SCIP; Ausztria | 0a793143-49f9-4230-a7c2-fc470a395514 |
| SCIP; Belgium | 453f8920-e96d-40ba-9383-2af524fc623f |
| SCIP; Bulgária | 880f53e2-0ae2-4667-baa1-954f12b89cd1 |
| SCIP; Csehország | 9c21aa3d-2696-4dd2-9bc6-a4b95876e79a |
| SCIP; Dánia | 13a39cb9-98ec-458a-bc7c-9e8617817518 |
| SCIP; Finnország | 3aa3f4d2-160d-482f-8b4b-6922d0195b73 |
| SCIP; Franciaország | 624a2c7e-e10f-4fc0-bee8-915e3274a034 |
| SCIP; Németország | 85020e9d-7328-4dd4-a608-8ec2a6697673 |
| SCIP; Magyarország | a409d1b6-f6d2-44ce-af6a-25c19ec5b265 |
| SCIP; Olaszország | 1d2acd3b-2431-43d7-b060-66284d6ae26b |
| SCIP; Hollandia | c7f767b4-b6af-4f42-8303-f5dab8dff9d1 |
| SCIP; Lengyelország | a471ada6-9072-48b5-8684-283220f57979 |
| SCIP; Románia | fbe0b43a-0dc4-4263-be78-bdec9d72cf89 |
| SCIP; Svédország | 4bfb380a-0379-4ff8-a7c1-ef2b4f12ef13 |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen tápfeszültséget igényel?
24 V DC; a saját megengedett tűrés a műszaki adatoknál található.
Közvetlenül a sínre rögzíthető?
A relémodul a hozzá tartozó hordozó sorkapocsra dugaszolható. A sínrögzítés az alapkapocs kialakítása.
Milyen érintkezője van?
Két bontó- és két záróérintkező.
Fontos tájékoztatás a termékleírásról
Hogy megalapozottan dönthess a vásárlásról, a Lumenet munkatársai szakmai ismereteikre és az elérhető gyári adatokra támaszkodva készítették el ezt a leírást. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Védettség
IP20
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
286-336/001-000
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
41 g/db
Cikkszám
4055143104746
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 286-336/001-000 relémodul, 24 V DC, 2 bontó- és 2 záróérintkező, piros állapotjelzés, 25 mm széles, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 286-336/001-000 |
| GTIN / EAN | 4055143104746 |
| Terméktípus | Dugaszolható relémodul |
Villamos, geometriai és környezeti adatok
| Névleges bemeneti feszültség UN | 24 VDC |
|---|---|
| Bemeneti feszültségtartomány | -30 … +25 % |
| Névleges bemeneti áram UN | 9 mA |
| Bontóérintkezők száma | 2 |
| Záróérintkezők száma | 2 |
| Érintkező anyaga (relé) | AgNi + Au |
| Tartós határáram | 5 A |
| Kapcsolási feszültség (max.) | 250 VAC |
| Behúzási idő (ált.) | 8 ms |
| Kiesési idő (ált.) | 5 ms |
| Prellezési idő (ált.) | 1 ms |
| Méretezési feszültség | 250 V |
| Méretezési túlfeszültség | 2,5 kV |
| Szennyezettségi fok | 2 |
| Dielektromos szilárdság, vezérlő/terhelési áramkör (AC, 1 min) | 1,5 kVrms |
| Védettség | IP20 |
| Szélesség | 25 mm / 0,984 inch |
| Magasság | 52 mm / 2,047 inch |
| Mélység a DIN kalapsín felső részétől | 82,5 mm / 3,248 inch |
| Megjegyzés (méretek) | A hordozó sorkapoccsal együtt |
| Rögzítés típusa | Az alap-sorkapocsra dugaszolható modul |
| Szín | szürke |
| Tűzterhelés | 14,835 MJ |
| Tömeg | 41 g |
| Környezeti hőmérséklet (UN üzemmódban) | -25 … +70 °C |
| Környezeti hőmérséklet (tárolási) | -25 … +70 °C |
| Feldolgozási hőmérséklet | -25 … +50 °C |
| Relatív páratartalom | 5 … 85 % (nincs kondenzáció) |
| Működési magasság (max.) | 2000 m |
| Szabványok/előírások | EN 60664-1 |
| Állapotvisszajelzés | Piros LED |
| Méretábra vízszintes mérete | 52 mm /2,05 inch |
| Méretábra alapkapoccsal mért függőleges mérete | 82,5 mm /3,25 inch |
Rajzi kapcsolatok és funkciók
| Vezérlőbemenet | A1: pozitív; A2: negatív |
|---|---|
| Érintkezők | Két bontó- és két záróérintkező |
| Bontóérintkezők rajzi jelölése | 11–12 és 21–22 |
| Záróérintkezők rajzi jelölése | 13–14 és 23–24 |
Gyártói kezelési műveletek
| Alapkapocs és kódolás | A modult a hozzá tartozó két- vagy négyvezetékes dugaszolható alapkapocshoz illeszd. A kódolás biztosítja a megfelelő polaritást. |
|---|---|
| Jelölés | A modul jelöléséhez a bemutatott WMB jelölőrendszert használd. |
| Működés vizsgálata | A működést az érintésbiztos vizsgálónyílásokon keresztül vizsgáld. |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 004/2011 EAC CoC 03078 |
|---|
Opcionális kiegészítők
| 209-701 | WSB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
|---|---|
| 280-639 | Sorkapcsok, dugaszolható modulokhoz; 10 pólusú; 2 vezetékes sorkapoccsal; narancssárga elválasztóval; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,50 mm²; szürke |
| 280-765 | Sorkapcsok, dugaszolható modulokhoz; 10 pólusú; 4 vezetékes sorkapoccsal; Jelölőtartóval; narancssárga elválasztóval; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,50 mm²; szürke |
| 280-629 | Sorkapcsok, dugaszolható modulokhoz; 10 pólusú; 4 vezetékes sorkapoccsal; narancssárga elválasztóval; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,50 mm²; szürke |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85364900990 |
| Termékcsoport | 6 (interfész-elektronika) |
Termékbesorolások
| UNSPSC | 39122334 |
|---|---|
| eCl@ss 10.0 | 27-37-16-01 |
| eCl@ss 9.0 | 27-37-16-01 |
| ETIM 9.0 | EC001437 |
| ETIM 10.0 | EC001437 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 1303-86-2; 7439-92-1; 79-94-7 |
|---|---|
| REACH jelöltlistás anyagok külön listája | 2,2',6,6'-tetrabróm-4,4'-izopropilidén-difenol; Dibór-trioxid; Ólom |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentességek | 6(c); 7(a) |
| SCIP; Ausztria | 0a793143-49f9-4230-a7c2-fc470a395514 |
| SCIP; Belgium | 453f8920-e96d-40ba-9383-2af524fc623f |
| SCIP; Bulgária | 880f53e2-0ae2-4667-baa1-954f12b89cd1 |
| SCIP; Csehország | 9c21aa3d-2696-4dd2-9bc6-a4b95876e79a |
| SCIP; Dánia | 13a39cb9-98ec-458a-bc7c-9e8617817518 |
| SCIP; Finnország | 3aa3f4d2-160d-482f-8b4b-6922d0195b73 |
| SCIP; Franciaország | 624a2c7e-e10f-4fc0-bee8-915e3274a034 |
| SCIP; Németország | 85020e9d-7328-4dd4-a608-8ec2a6697673 |
| SCIP; Magyarország | a409d1b6-f6d2-44ce-af6a-25c19ec5b265 |
| SCIP; Olaszország | 1d2acd3b-2431-43d7-b060-66284d6ae26b |
| SCIP; Hollandia | c7f767b4-b6af-4f42-8303-f5dab8dff9d1 |
| SCIP; Lengyelország | a471ada6-9072-48b5-8684-283220f57979 |
| SCIP; Románia | fbe0b43a-0dc4-4263-be78-bdec9d72cf89 |
| SCIP; Svédország | 4bfb380a-0379-4ff8-a7c1-ef2b4f12ef13 |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.02. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 286-336/001-000 relémodul, 24 V DC, 2 bontó- és 2 záróérintkező, piros állapotjelzés, 25 mm széles, szürke használati útmutató
Dugaszolás, jelölés és vizsgálat
| Alapkapocs és kódolás | A modult a hozzá tartozó két- vagy négyvezetékes dugaszolható alapkapocshoz illeszd. A kódolás biztosítja a megfelelő polaritást. |
|---|---|
| Jelölés | A modul jelöléséhez a bemutatott WMB jelölőrendszert használd. |
| Működés vizsgálata | A működést az érintésbiztos vizsgálónyílásokon keresztül vizsgáld. |
Saját kapcsolási jelölések
| Vezérlőbemenet | A1: pozitív; A2: negatív |
|---|---|
| Érintkezők | Két bontó- és két záróérintkező |
| Bontóérintkezők rajzi jelölése | 11–12 és 21–22 |
| Záróérintkezők rajzi jelölése | 13–14 és 23–24 |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
