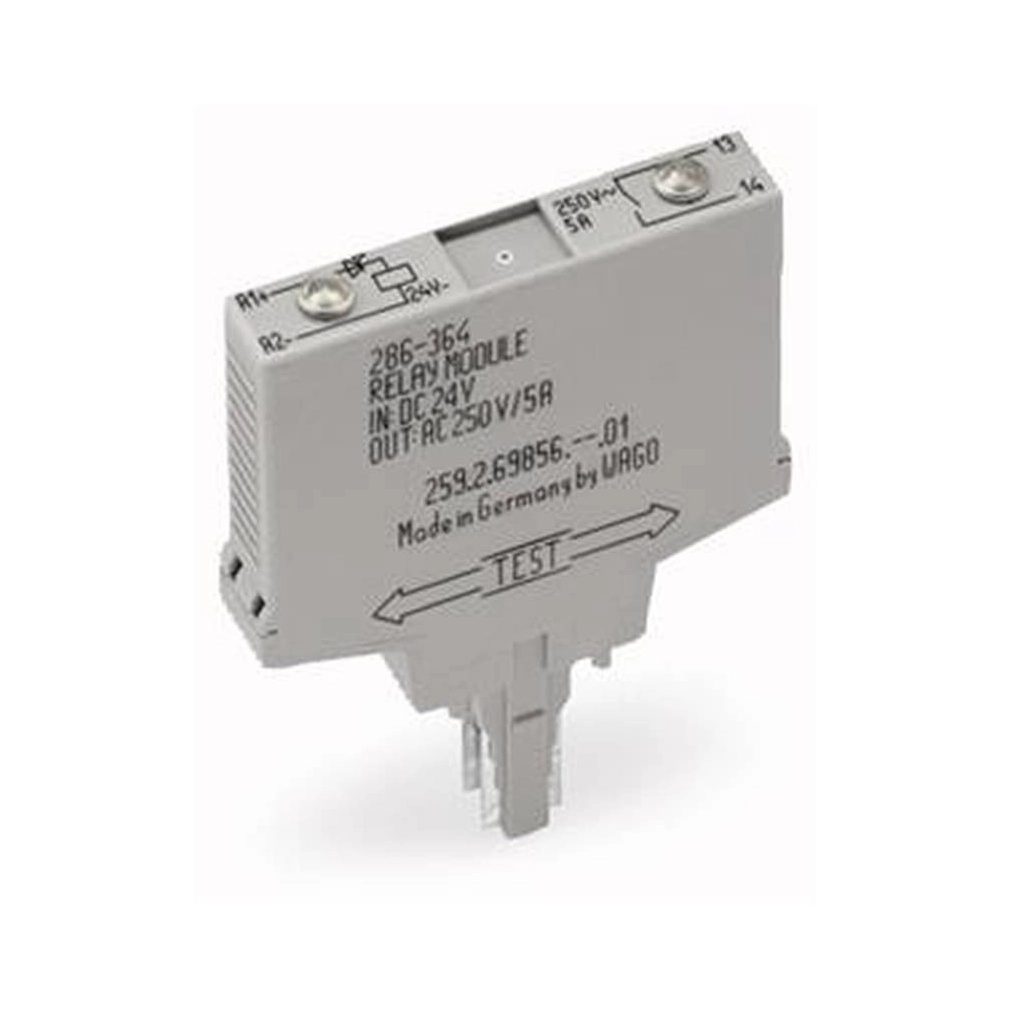

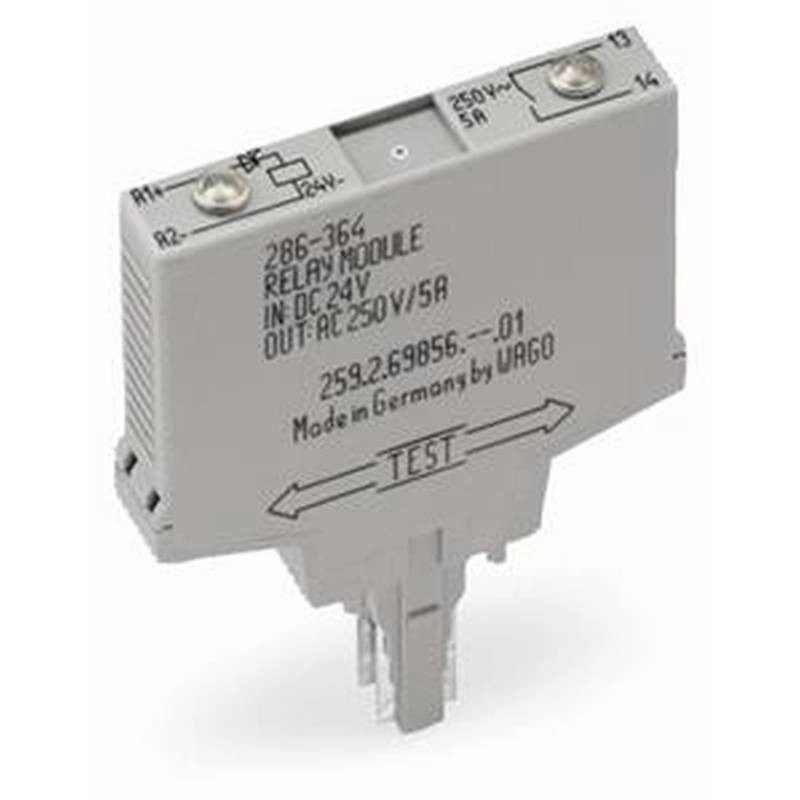

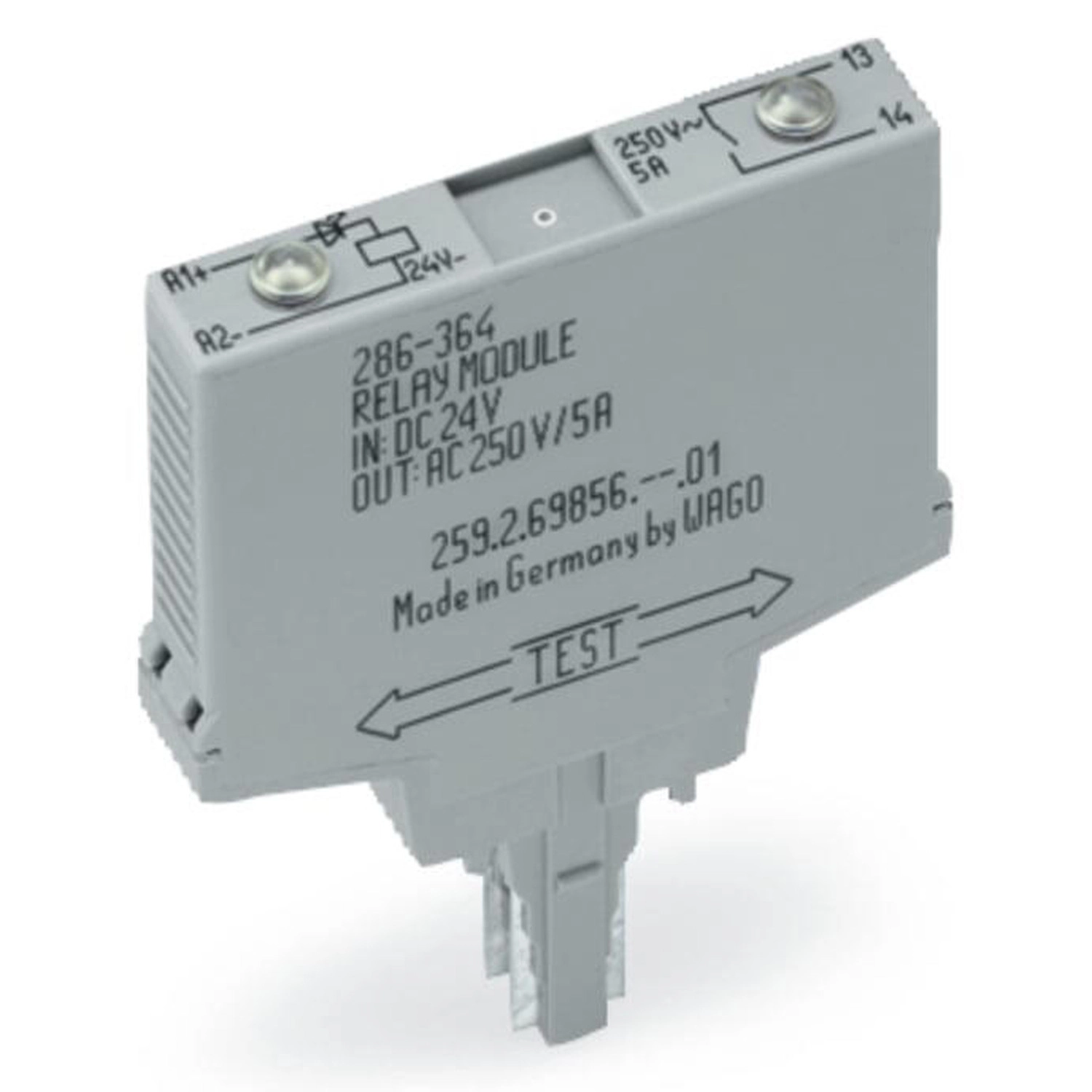

Wago 286-364 relémodul, 24 V DC, 1 záróérintkező, 5 A tartós határáram, piros állapotjelzés, 10 mm széles, szürke
RRP:23 740 Ft
23 503 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
20 470 Ft
nettó 16 118 Ft
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
WAGO 286-364 Rel24VDC, szürke, ipari jelillesztési, kapcsolási és mérési feladatokhoz.
A Wago 286-364 szürke dugaszolható relémodul, 24 V DC névleges bemeneti feszültséggel. Egy záróérintkező található benne; modulszélessége 10 mm. A hozzá tartozó hordozó sorkapocsra dugaszolható; a 82,5 mm mélység az alapkapoccsal együtt értendő.
Villamos, geometriai és környezeti adatok
| Névleges bemeneti feszültség UN | 24 VDC |
|---|---|
| Bemeneti feszültségtartomány | ±10 % |
| Névleges bemeneti áram UN | 8 mA |
| Záróérintkezők száma | 1 |
| Érintkező anyaga (relé) | AgSnO2 |
| Tartós határáram | 5 A |
| Kapcsolási feszültség (max.) | 250 VAC |
| Kapcsolási teljesítmény (ohmos terhelés esetén) (max.) | AC 1250 VA |
| Behúzási idő (ált.) | 6 ms |
| Kiesési idő (ált.) | 6 ms |
| Prellezési idő (ált.) | 2 ms |
| Elektromos élettartam (NO; ohmos terhelés; 23 °C) | 10 x 10³ kapcsolási művelet |
| Mechanikai élettartam | 50 x 10³ kapcsolási művelet |
| Állapotvisszajelzés | Piros LED |
| Méretezési feszültség | 250 V |
| Méretezési túlfeszültség | 2,5 kV |
| Szennyezettségi fok | 2 |
| Dielektromos szilárdság, vezérlő/terhelési áramkör (AC, 1 min) | 3 kVrms |
| Védettség | IP20 |
| Szélesség | 10 mm / 0,394 inch |
| Magasság | 52 mm / 2,047 inch |
| Mélység a DIN kalapsín felső részétől | 82,5 mm / 3,248 inch |
| Megjegyzés (méretek) | A hordozó sorkapoccsal együtt |
| Rögzítés típusa | Az alap-sorkapocsra dugaszolható modul |
| Szín | szürke |
| Tűzterhelés | 0,249 MJ |
| Tömeg | 16,8 g |
| Környezeti hőmérséklet (UN üzemmódban) | -25 … +40 °C |
| Környezeti hőmérséklet (tárolási) | -25 … +70 °C |
| Feldolgozási hőmérséklet | -25 … +50 °C |
| Relatív páratartalom | 5 … 85 % (nincs kondenzáció) |
| Működési magasság (max.) | 2000 m |
| Szabványok/előírások | EN 60664-1 |

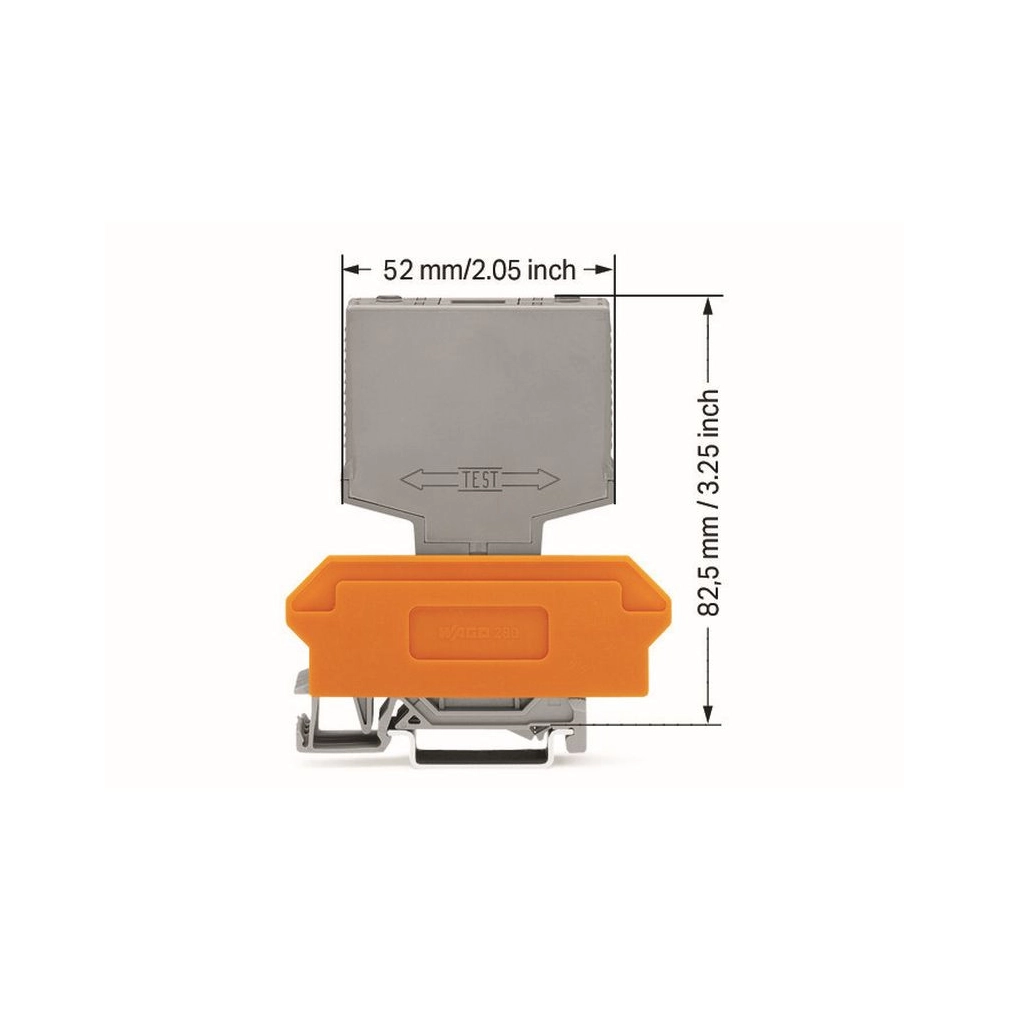

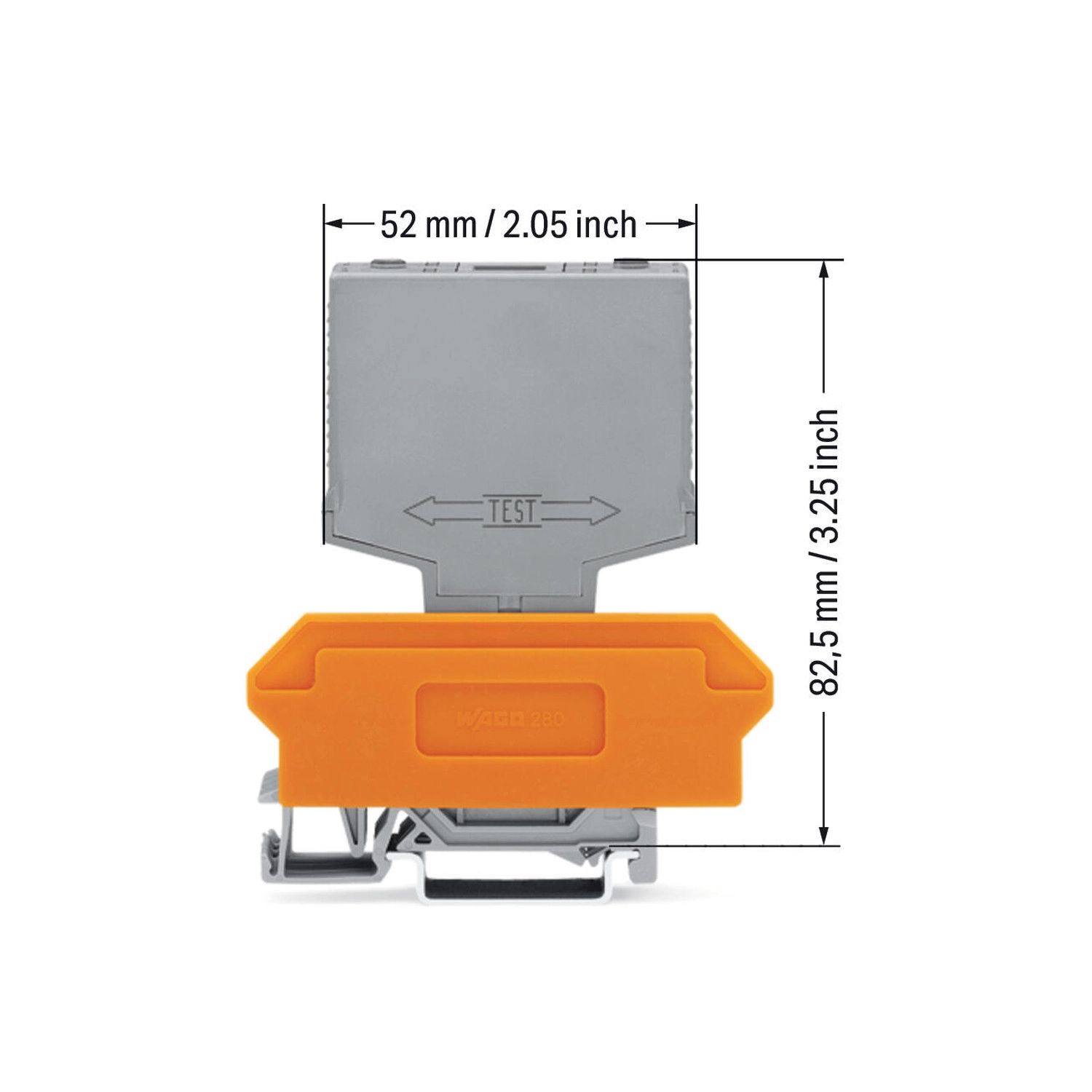

| Méretábra vízszintes mérete | 52 mm /2,05 inch |
| Méretábra alapkapoccsal mért függőleges mérete | 82,5 mm /3,25 inch |
Gyártói kezelési műveletek
| Alapkapocs és kódolás | A modult a hozzá tartozó két- vagy négyvezetékes dugaszolható alapkapocshoz illeszd. A kódolás biztosítja a megfelelő polaritást. |
|---|---|
| Jelölés | A modul jelöléséhez a bemutatott WMB jelölőrendszert használd. |
| Működés vizsgálata | A működést az érintésbiztos vizsgálónyílásokon keresztül vizsgáld. |

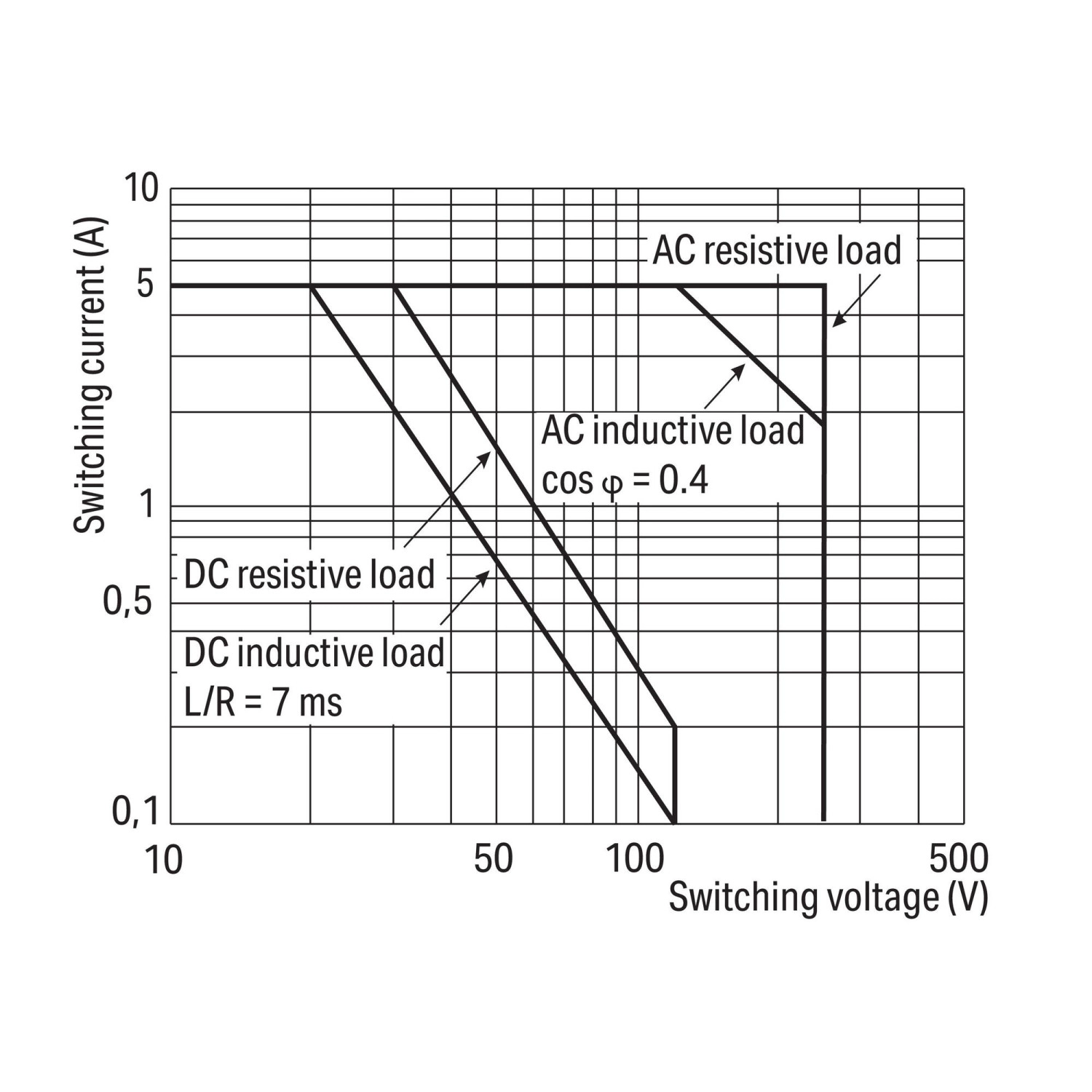

Terhelési határgörbe feltételei
| AC ohmos terhelési határgörbe | Külön görbe; legfeljebb 5 A és 250 V AC. |
|---|---|
| AC induktív határgörbe feltétele | cos φ = 0,4 |
| DC határgörbék | Ohmos és induktív terhelés külön görbén; az induktív görbe L/R = 7 ms feltételű. |
| Diagram tengelyei | Kapcsolási feszültség: 10–500 V; kapcsolási áram: 0,1–10 A. A tengelytartomány nem önálló megengedett terhelés. |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 004/2011 EAC CoC 03078 |
|---|---|
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
Opcionális kiegészítők
| 209-701 | WSB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
|---|---|
| 280-618 | Sorkapcsok, dugaszolható modulokhoz; 4 pólusú; 2 vezetékes sorkapoccsal; narancssárga elválasztóval; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,50 mm²; szürke |
| 280-762 | Sorkapcsok, dugaszolható modulokhoz; 4 pólusú; 4 vezetékes sorkapoccsal; Jelölőtartóval; narancssárga elválasztóval; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,50 mm²; szürke |
| 280-608 | Sorkapcsok, dugaszolható modulokhoz; 4 pólusú; 4 vezetékes sorkapoccsal; narancssárga elválasztóval; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,50 mm²; szürke |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 7439-92-1; 79-94-7 |
|---|---|
| REACH jelöltlistás anyagok külön listája | 2,2',6,6'-tetrabróm-4,4'-izopropilidén-difenol; Ólom |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentességek | 7(a); 7(c)-I |
| SCIP; Ausztria | 37cfa972-56bf-436f-b83e-b1434f6fb6aa |
| SCIP; Belgium | 719ef852-64c4-45c0-b92e-7380c444b323 |
| SCIP; Bulgária | 2ceb4bb5-ac32-490d-b51f-bcfcb974cb78 |
| SCIP; Csehország | d24be673-9397-4c03-849d-ed0a14b0cc37 |
| SCIP; Dánia | 41005413-0991-4ab3-b825-e9071cbbbe2f |
| SCIP; Finnország | 57a59f15-2ca7-4465-a94b-5475ccdfca41 |
| SCIP; Franciaország | 0a96f464-1266-41aa-b867-5f22b4de28ff |
| SCIP; Németország | 83cd04c6-49b4-4396-9c6f-45f99ec34ad5 |
| SCIP; Magyarország | 6dbef225-5d5b-4243-b85a-b6a9bb51bf96 |
| SCIP; Olaszország | c451ce8b-66ae-4aef-9c3a-e2466d17e8e3 |
| SCIP; Hollandia | 2f3984bf-52c4-46d0-9234-240886a77fb5 |
| SCIP; Lengyelország | 31fb2071-96d0-4ccb-8c06-712ce3cd9a8d |
| SCIP; Románia | 9e4d84f8-e373-4804-965e-68c907fa360f |
| SCIP; Svédország | d1b08015-267e-4128-a4aa-52ca75ca45fe |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen tápfeszültséget igényel?
24 V DC; a saját megengedett tűrés a műszaki adatoknál található.
Közvetlenül a sínre rögzíthető?
A relémodul a hozzá tartozó hordozó sorkapocsra dugaszolható. A sínrögzítés az alapkapocs kialakítása.
Milyen érintkezője van?
Egy záróérintkező.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai szakmai tudásukat és a rendelkezésre álló gyári adatokat felhasználva készítették ezt a leírást, hogy segítsék megalapozott vásárlási döntésedet. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Kivitel
Piros LED állapotjelző
Védettség
IP20
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
286-364
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
16,8 g/db
Cikkszám
4045454524968
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 286-364 relémodul, 24 V DC, 1 záróérintkező, 5 A tartós határáram, piros állapotjelzés, 10 mm széles, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 286-364 |
| GTIN / EAN | 4045454524968 |
| Terméktípus | Dugaszolható relémodul |
Villamos, geometriai és környezeti adatok
| Névleges bemeneti feszültség UN | 24 VDC |
|---|---|
| Bemeneti feszültségtartomány | ±10 % |
| Névleges bemeneti áram UN | 8 mA |
| Záróérintkezők száma | 1 |
| Érintkező anyaga (relé) | AgSnO2 |
| Tartós határáram | 5 A |
| Kapcsolási feszültség (max.) | 250 VAC |
| Kapcsolási teljesítmény (ohmos terhelés esetén) (max.) | AC 1250 VA |
| Behúzási idő (ált.) | 6 ms |
| Kiesési idő (ált.) | 6 ms |
| Prellezési idő (ált.) | 2 ms |
| Elektromos élettartam (NO; ohmos terhelés; 23 °C) | 10 x 10³ kapcsolási művelet |
| Mechanikai élettartam | 50 x 10³ kapcsolási művelet |
| Állapotvisszajelzés | Piros LED |
| Méretezési feszültség | 250 V |
| Méretezési túlfeszültség | 2,5 kV |
| Szennyezettségi fok | 2 |
| Dielektromos szilárdság, vezérlő/terhelési áramkör (AC, 1 min) | 3 kVrms |
| Védettség | IP20 |
| Szélesség | 10 mm / 0,394 inch |
| Magasság | 52 mm / 2,047 inch |
| Mélység a DIN kalapsín felső részétől | 82,5 mm / 3,248 inch |
| Megjegyzés (méretek) | A hordozó sorkapoccsal együtt |
| Rögzítés típusa | Az alap-sorkapocsra dugaszolható modul |
| Szín | szürke |
| Tűzterhelés | 0,249 MJ |
| Tömeg | 16,8 g |
| Környezeti hőmérséklet (UN üzemmódban) | -25 … +40 °C |
| Környezeti hőmérséklet (tárolási) | -25 … +70 °C |
| Feldolgozási hőmérséklet | -25 … +50 °C |
| Relatív páratartalom | 5 … 85 % (nincs kondenzáció) |
| Működési magasság (max.) | 2000 m |
| Szabványok/előírások | EN 60664-1 |
| Méretábra vízszintes mérete | 52 mm /2,05 inch |
| Méretábra alapkapoccsal mért függőleges mérete | 82,5 mm /3,25 inch |
Gyártói kezelési műveletek
| Alapkapocs és kódolás | A modult a hozzá tartozó két- vagy négyvezetékes dugaszolható alapkapocshoz illeszd. A kódolás biztosítja a megfelelő polaritást. |
|---|---|
| Jelölés | A modul jelöléséhez a bemutatott WMB jelölőrendszert használd. |
| Működés vizsgálata | A működést az érintésbiztos vizsgálónyílásokon keresztül vizsgáld. |
Terhelési határgörbe feltételei
| AC ohmos terhelési határgörbe | Külön görbe; legfeljebb 5 A és 250 V AC. |
|---|---|
| AC induktív határgörbe feltétele | cos φ = 0,4 |
| DC határgörbék | Ohmos és induktív terhelés külön görbén; az induktív görbe L/R = 7 ms feltételű. |
| Diagram tengelyei | Kapcsolási feszültség: 10–500 V; kapcsolási áram: 0,1–10 A. A tengelytartomány nem önálló megengedett terhelés. |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 004/2011 EAC CoC 03078 |
|---|---|
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
Opcionális kiegészítők
| 209-701 | WSB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
|---|---|
| 280-618 | Sorkapcsok, dugaszolható modulokhoz; 4 pólusú; 2 vezetékes sorkapoccsal; narancssárga elválasztóval; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,50 mm²; szürke |
| 280-762 | Sorkapcsok, dugaszolható modulokhoz; 4 pólusú; 4 vezetékes sorkapoccsal; Jelölőtartóval; narancssárga elválasztóval; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,50 mm²; szürke |
| 280-608 | Sorkapcsok, dugaszolható modulokhoz; 4 pólusú; 4 vezetékes sorkapoccsal; narancssárga elválasztóval; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,50 mm²; szürke |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85364900990 |
| Termékcsoport | 6 (interfész-elektronika) |
Termékbesorolások
| UNSPSC | 39122334 |
|---|---|
| eCl@ss 10.0 | 27-37-16-01 |
| eCl@ss 9.0 | 27-37-16-01 |
| ETIM 9.0 | EC001437 |
| ETIM 10.0 | EC001437 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 7439-92-1; 79-94-7 |
|---|---|
| REACH jelöltlistás anyagok külön listája | 2,2',6,6'-tetrabróm-4,4'-izopropilidén-difenol; Ólom |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentességek | 7(a); 7(c)-I |
| SCIP; Ausztria | 37cfa972-56bf-436f-b83e-b1434f6fb6aa |
| SCIP; Belgium | 719ef852-64c4-45c0-b92e-7380c444b323 |
| SCIP; Bulgária | 2ceb4bb5-ac32-490d-b51f-bcfcb974cb78 |
| SCIP; Csehország | d24be673-9397-4c03-849d-ed0a14b0cc37 |
| SCIP; Dánia | 41005413-0991-4ab3-b825-e9071cbbbe2f |
| SCIP; Finnország | 57a59f15-2ca7-4465-a94b-5475ccdfca41 |
| SCIP; Franciaország | 0a96f464-1266-41aa-b867-5f22b4de28ff |
| SCIP; Németország | 83cd04c6-49b4-4396-9c6f-45f99ec34ad5 |
| SCIP; Magyarország | 6dbef225-5d5b-4243-b85a-b6a9bb51bf96 |
| SCIP; Olaszország | c451ce8b-66ae-4aef-9c3a-e2466d17e8e3 |
| SCIP; Hollandia | 2f3984bf-52c4-46d0-9234-240886a77fb5 |
| SCIP; Lengyelország | 31fb2071-96d0-4ccb-8c06-712ce3cd9a8d |
| SCIP; Románia | 9e4d84f8-e373-4804-965e-68c907fa360f |
| SCIP; Svédország | d1b08015-267e-4128-a4aa-52ca75ca45fe |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.09.01. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 286-364 relémodul, 24 V DC, 1 záróérintkező, 5 A tartós határáram, piros állapotjelzés, 10 mm széles, szürke használati útmutató
Dugaszolás, jelölés és vizsgálat
| Alapkapocs és kódolás | A modult a hozzá tartozó két- vagy négyvezetékes dugaszolható alapkapocshoz illeszd. A kódolás biztosítja a megfelelő polaritást. |
|---|---|
| Jelölés | A modul jelöléséhez a bemutatott WMB jelölőrendszert használd. |
| Működés vizsgálata | A működést az érintésbiztos vizsgálónyílásokon keresztül vizsgáld. |
Terhelés feltételei
| AC ohmos terhelési határgörbe | Külön görbe; legfeljebb 5 A és 250 V AC. |
|---|---|
| AC induktív határgörbe feltétele | cos φ = 0,4 |
| DC határgörbék | Ohmos és induktív terhelés külön görbén; az induktív görbe L/R = 7 ms feltételű. |
| Diagram tengelyei | Kapcsolási feszültség: 10–500 V; kapcsolási áram: 0,1–10 A. A tengelytartomány nem önálló megengedett terhelés. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
