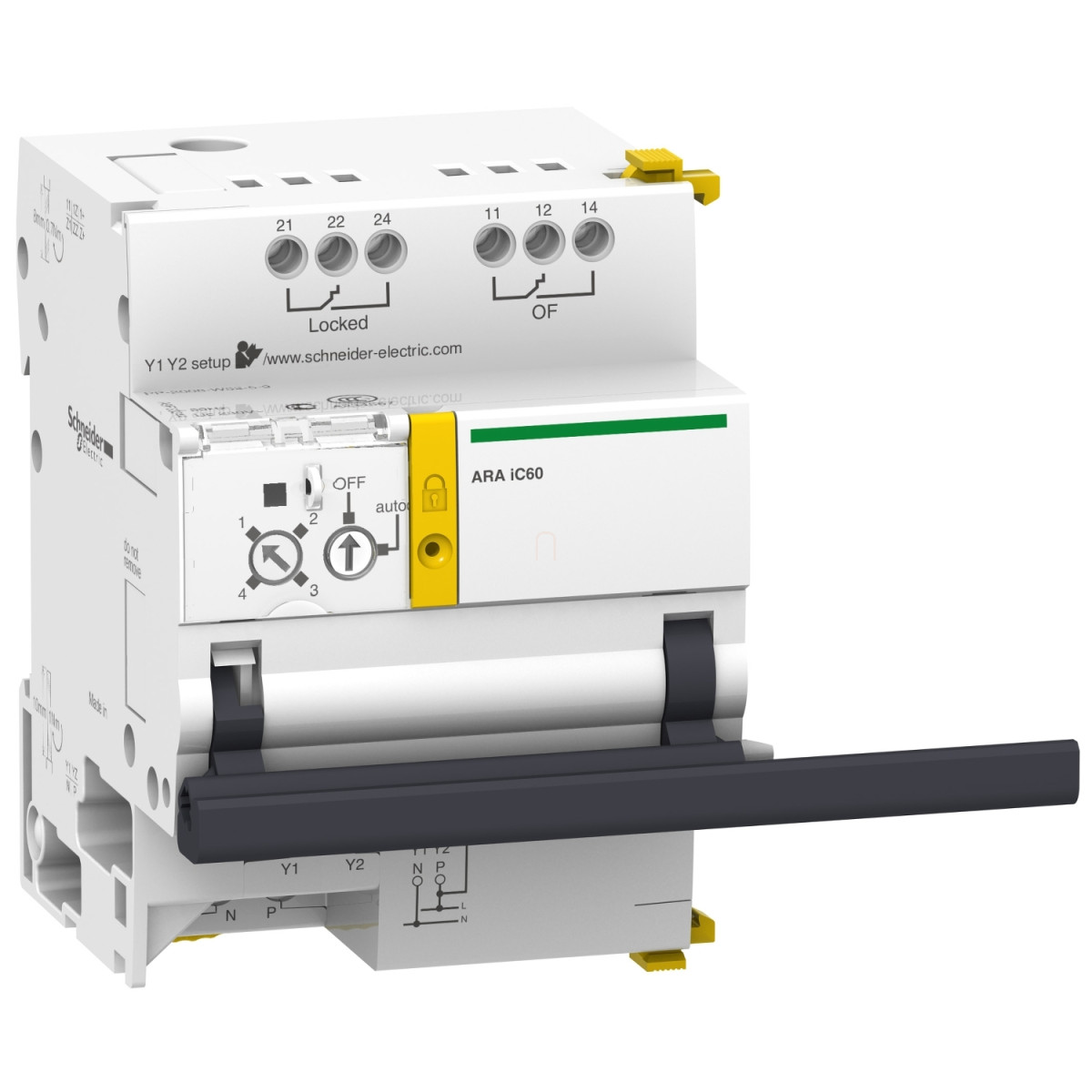

A Schneider Electric Acti9 termékcsaládjának A9C70134 cikkszámú ARA iC60 automatikus visszazáró segédreléje egy innovatív megoldás az elektromos hálózatok megbízhatóságának növelésére. Ez a kompakt kiegészítő készülék kifejezetten az iC60 sorozatú, 3 és 4 pólusú megszakítókhoz lett kifejlesztve, és lehetővé teszi a kioldott megszakítók automatikus visszakapcsolását, minimalizálva ezzel az üzemszünetek időtartamát és gyakoriságát.
Az ARA iC60 segédrelé egyik kiemelkedő tulajdonsága a négy különböző visszakapcsolási program, amelyek között rugalmasan választhatsz az adott alkalmazási igénynek megfelelően. Az első program egyetlen visszakapcsolási kísérletet tesz, kevesebb mint 10 másodperccel a kioldás után, majd 6 perces ellenőrzési időt tart. A második program három visszakapcsolási kísérletet biztosít, három különböző időzítési opcióval: 10 másodperces visszakapcsolás és 2 perces ellenőrzés, 1 perces visszakapcsolás és 6 perces ellenőrzés, vagy 3 perces visszakapcsolás és 6 perces ellenőrzés. A harmadik program öt visszakapcsolási kísérletet kínál fix időközökkel, míg a negyedik program öt visszakapcsolási kísérletet tesz progresszív időközökkel, amely még nagyobb rugalmasságot biztosít a különböző alkalmazásokhoz.
Műszaki szempontból az ARA iC60 segédrelé 230V AC 50/60 Hz tápfeszültséggel működik, a jelzőáramkör feszültsége pedig 24V 10mA AC/DC vagy 230V 1A AC lehet. A készülék két potenciálmentes OF érintkezővel rendelkezik, és a vezérlés típusa lehet az automatizmus fenntartott gátlása vagy végső visszakapcsolási impulzus, mindkettő 230V AC 50/60 Hz feszültséggel. Az impulzus időtartama legalább 200 ms a vezérlő áramkörben, a válaszidő kevesebb mint 500 ms. A készülék névleges szigetelési feszültsége (Ui) 400V, míg a névleges lökőfeszültség-állósága (Uimp) 6 kV. A teljesítményfelvétel mindössze 2W, ami energiahatékony működést biztosít.
Az ARA iC60 segédrelé helyi jelzőrendszere egyértelmű visszajelzést ad a működési állapotról: a villogó narancssárga LED azt jelzi, hogy a készülék nem működik, a villogó zöld LED a normál működést mutatja, a villogó piros LED a visszakapcsolási ciklus folyamatban létét jelzi, míg a folyamatos piros LED az automatikus visszakapcsoló lezárását jelenti. A felszerelés egyszerű, a DIN-sínre pattintható kivitelnek köszönhetően, méretei pedig kompaktak: 93 mm magas, 63 mm széles és 75,5 mm mély. A készülék 7 darab 9 mm-es egységből áll, fehér színű, és az elektromos élettartama 5000 ciklus.
Az ARA iC60 segédrelé műszaki paraméterei között fontos megemlíteni a környezeti feltételeket is: IP20 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, a szennyezettségi fok 3 az IEC 60947 szerint, a túlfeszültségi kategória II, és a tropikalizáció 2. A relatív páratartalom akár 93% lehet 40°C-on, a tárolási hőmérséklet -40°C és 70°C között, míg az üzemi hőmérséklet-tartomány -25°C és 60°C között van. A készülék lezárható a lakattal való rögzítés lehetőségének köszönhetően, ami további biztonságot nyújt a jogosulatlan beavatkozással szemben.
Schneider Electric Acti9 iC60 - A9C70134 - ARA iC60 automatikus visszazáró segédrelé, 3P, 4P, 230VAC műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Termék vagy alkatrész típusa: Automatikus visszazáró segédrelé
Készülék rövid neve: ARA iC60
Jelzőérintkező összetétele: 2 OF potenciálmentes érintkező
Jelzőáramkör feszültsége: 24 V 10 mA AC/DC, 230 V 1 A AC
Kiegészítő jellemzők
Vezérlés típusa: Automatizmus fenntartott gátlása 230 V AC 50/60 Hz, Végső visszakapcsolási impulzus 230 V AC 50/60 Hz
Bemeneti áram: 5 mA
Impulzus időtartama: >= 200 ms vezérlő áramkör
Válaszidő: < 500 ms
Névleges tápfeszültség [Us]: 230 V AC 50/60 Hz
Teljesítményfelvétel: 2 W
Névleges szigetelési feszültség [Ui]: 400 V
Névleges lökőfeszültség-állóság [Uimp]: 6 kV
Programbeállítások
Program 1: 1 visszakapcsolási kísérlet, rövid ciklus <10 s visszakapcsolás előtt /6 perc ellenőrzési idő
Program 2: 3 visszakapcsolási kísérlet, rövid ciklus <10 s visszakapcsolás előtt /2 perc ellenőrzési idő
3 visszakapcsolási kísérlet, rövid ciklus <1 perc visszakapcsolás előtt /6 perc ellenőrzési idő
3 visszakapcsolási kísérlet, rövid ciklus <3 perc visszakapcsolás előtt /6 perc ellenőrzési idő
Program 3: 5 visszakapcsolási kísérlet, hosszú fix ciklus <10 s visszakapcsolás előtt /2 perc ellenőrzési idő
5 visszakapcsolási kísérlet, hosszú fix ciklus <1 perc visszakapcsolás előtt /6 perc ellenőrzési idő
5 visszakapcsolási kísérlet, hosszú fix ciklus <3 perc visszakapcsolás előtt /6 perc ellenőrzési idő
Program 4: 5 visszakapcsolási kísérlet, hosszú progresszív ciklus <10 s visszakapcsolás előtt /2 perc ellenőrzési idő
5 visszakapcsolási kísérlet, hosszú progresszív ciklus <1 perc visszakapcsolás előtt /6 perc ellenőrzési idő
5 visszakapcsolási kísérlet, hosszú progresszív ciklus <3 perc visszakapcsolás előtt /8 perc ellenőrzési idő
5 visszakapcsolási kísérlet, hosszú progresszív ciklus <4 perc visszakapcsolás előtt /10 perc ellenőrzési idő
5 visszakapcsolási kísérlet, hosszú progresszív ciklus <5 perc visszakapcsolás előtt /12 perc ellenőrzési idő
Helyi jelzések
Jelzések: Villogó narancssárga LED: nem működik
Villogó zöld LED: normál működés
Villogó piros LED: visszakapcsolási ciklus folyamatban
Fix piros LED: automatikus visszakapcsoló lezárva
Szerelés
Szerelési mód: Pattintható
Szerelési alap: DIN sín
Fésűs gyűjtősín és elosztóblokk kompatibilitás: NEM
9 mm-es egységek száma: 7
Méretek
Magasság: 93 mm
Szélesség: 63 mm
Mélység: 75,5 mm
Elektromos jellemzők
Elektromos élettartam: 5000 ciklus
Lakattal rögzíthető: Igen
Huzalcsupaszítási hossz: Tápellátás: 10 mm alsó csatlakozáshoz
Bemenet: 10 mm alsó csatlakozáshoz
Kimenet: 8 mm felső csatlakozáshoz
Meghúzási nyomaték: Tápellátás: 1 N.m
Bemenet: 1 N.m
Kimenet: 0.7 N.m
Kompatibilitás
Termékcsalád kompatibilitás: Acti 9 Acti9 iC60
Termék kompatibilitás: 4P iC60
3P iC60
Környezeti jellemzők
IP védettségi fokozat: IP20 az IEC 60529 szerint
Szennyezettségi fok: 3 az IEC 60947 szerint
Túlfeszültségi kategória: II
Tropikalizáció: 2
Relatív páratartalom: 93% 40°C-on
Környezeti tárolási hőmérséklet: -40...70°C
Környezeti üzemi hőmérséklet: -25...60°C
