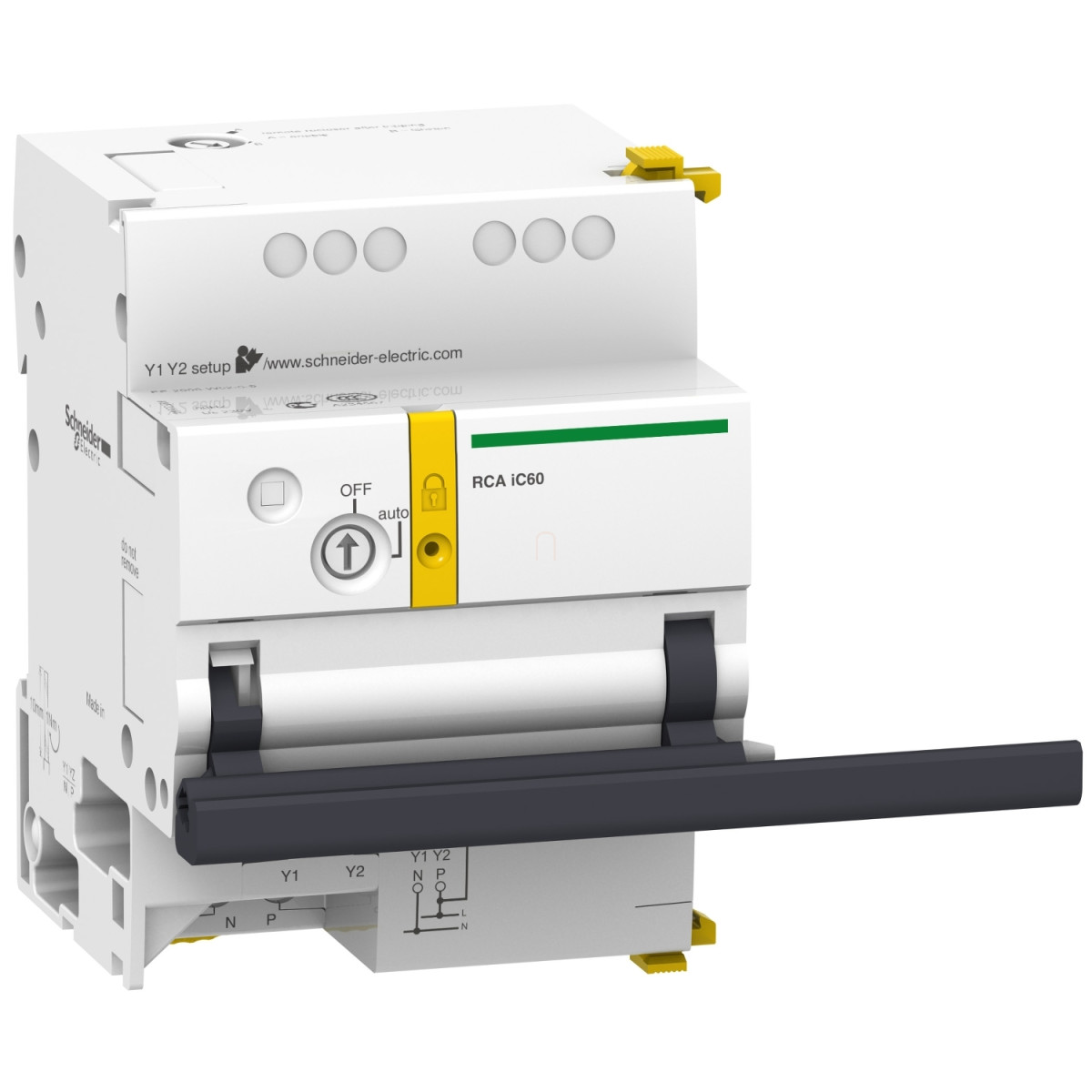

Az Acti9 RCA távműködtető segédrelé (A9C70114) a Schneider Electric innovatív megoldása, amely lehetővé teszi az iC60 3P és 4P megszakítók távolról történő vezérlését, ezáltal jelentősen növelve a villamos rendszerek rugalmasságát és kezelhetőségét. Ez a kompakt, DIN-sínre szerelhető készülék ideális választás épületautomatizálási, ipari és kereskedelmi alkalmazásokban, ahol szükség van a távolról történő áramkör-vezérlésre.
Az A9C70114 típusú RCA távműködtető kiváló kompatibilitást biztosít az Acti9 iC60, iC65 megszakítókkal, valamint az iMDU feszültségadapterrel. A készülék két vezérlési móddal rendelkezik: impulzus és állandó működtetés, mindkettő 230V AC 50/60 Hz tápellátással. Az impulzus üzemmód minimális időtartama 200 ms, míg a válaszidő kevesebb mint 500 ms, így gyors és megbízható működést biztosít. A bemeneti áram mindkét üzemmódban 5 mA, az eszköz teljesítményfelvétele pedig mindössze 1 W, ami energiatakarékos működést tesz lehetővé.
A Schneider Electric Acti9 RCA többféle beállítási lehetőséget kínál: az A módban engedélyezett a visszakapcsolás kioldás után, a B módban tiltott a visszakapcsolás kioldás után, az Auto állásban a távvezérlés engedélyezett, míg az Off állásban a távvezérlés le van tiltva. Az eszköz állapotát könnyen értelmezhető LED-ek jelzik: a villogó zöld LED a működésre kész állapotot, míg a villogó narancssárga LED a nem üzemkész állapotot mutatja. Az eszköz rendelkezik 1 db feszültségmentes jelzőérintkezővel (OF), amely 24-230V AC tartományban 0,01-1A terhelhetőséggel használható, így rugalmas visszajelzési lehetőséget biztosít.
A készülék névleges szigetelési feszültsége 400V, névleges lökőfeszültség-állósága pedig 6 kV, ami magas fokú elektromos biztonságot garantál. A fehér színű eszköz méretei kompaktak: magassága 93 mm, szélessége 63 mm, mélysége pedig 75,5 mm, ami 7 darab 9 mm-es modult jelent a DIN-sínen. A termék fix rögzítésű, és nem kompatibilis a fésűs gyűjtősínekkel. A vezetékezés megkönnyítése érdekében a csupaszolási hossz a táp- és bemeneti csatlakozásoknál 10 mm (alsó csatlakozás), a kimeneti csatlakozásnál pedig 8 mm (felső csatlakozás). A meghúzási nyomaték a segédkimenet esetében 0,7 Nm, a segédtáp és bemenet esetében pedig 1 Nm.
Az A9C70114 RCA távműködtető kiemelkedő élettartamot biztosít: mind elektromos, mind mechanikai tartóssága 10.000 ciklus. A készülék lakattal lezárható, így megakadályozható az illetéktelen hozzáférés. Környezeti jellemzői is kiválóak: IP20 védettség (IEC 60529 szerint), illetve modulos szerelőszekrénybe építve IP40 védettség érhető el. A készülék 3-as szennyezettségi fokozattal (IEC 60947 szerint) és II-es túlfeszültségi kategóriával rendelkezik. A tropikalizáció értéke 2, a relatív páratartalom 93% 40°C-on. Széles működési hőmérséklet-tartományban használható: -25°C és +60°C között üzemeltethető, tárolási hőmérséklet-tartománya pedig -40°C és +70°C közötti.
Schneider Electric Acti9 iC60 - A9C70114 - RCA távműködtető segédrelé műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Terméktípus: Távműködtető segédrelé
Készülék rövid neve: RCA iC60
Jelzőérintkezők összetétele: 1 OF feszültségmentes érintkező
Jelzőáramkör feszültsége: Feszültségmentes érintkező 24...230 V 0,01…1 A AC
Kiegészítő adatok
Vezérlés típusa: Távvezérlés impulzus és állandó 230 V AC 50/60 Hz
Bemeneti áram: 5 mA impulzus, 5 mA állandó
Impulzus időtartama: >= 200 ms vezérlő áramkör
Válaszidő: < 500 ms
Névleges tápfeszültség: 230 V AC 50/60 Hz
Teljesítményfelvétel: 1 W
Névleges szigetelési feszültség: 400 V
Névleges lökőfeszültség-állóság: 6 kV
Beállítási értékek: A mód: visszakapcsolás engedélyezett kioldás után
B mód: visszakapcsolás tiltott kioldás után
Auto: távvezérlés engedélyezett
Off: távvezérlés tiltott
Helyi jelzés: Villogó zöld LED: működésre kész
Villogó narancssárga LED: nem üzemkész
Szerelési mód: Fix
Szerelési alap: DIN sín
Fésűs gyűjtősín és elosztóblokk kompatibilitás: NEM
9 mm-es osztások: 7
Magasság: 93 mm
Szélesség: 63 mm
Mélység: 75,5 mm
Nettó tömeg: 430 g
Szín: Fehér
Elektromos élettartam: 10000 ciklus
Mechanikai élettartam: 10000 ciklus
Lakattal zárhatóság: Lakattal zárható
Vezeték csupaszolási hossz: Tápellátás: 10 mm alsó csatlakozásnál
Bemenet: 10 mm alsó csatlakozásnál
Kimenet: 8 mm felső csatlakozásnál
Meghúzási nyomaték: Segédkimenet: 0,7 N.m
Segédtáp: 1 N.m
Segédbemenet: 1 N.m
Termékcsalád kompatibilitás: Acti 9 Acti9 iC60
Acti 9 Acti9 iC65
Acti 9 iMDU feszültségadapter
Termék kompatibilitás: 3P vagy 4P iC60
3P vagy 4P iC65
iMDU
Környezeti paraméterek
IP védelmi fokozat: IP20 az IEC 60529 szerint
IP40 (moduláris burkolat) az IEC 60529 szerint
Szennyezettségi fokozat: 3 az IEC 60947 szerint
Túlfeszültségi kategória: II
Tropikalizáció: 2
Relatív páratartalom: 93% 40°C-on
Környezeti hőmérséklet tároláskor: -40…70°C
Környezeti hőmérséklet üzemeltetéskor: -25…60°C
