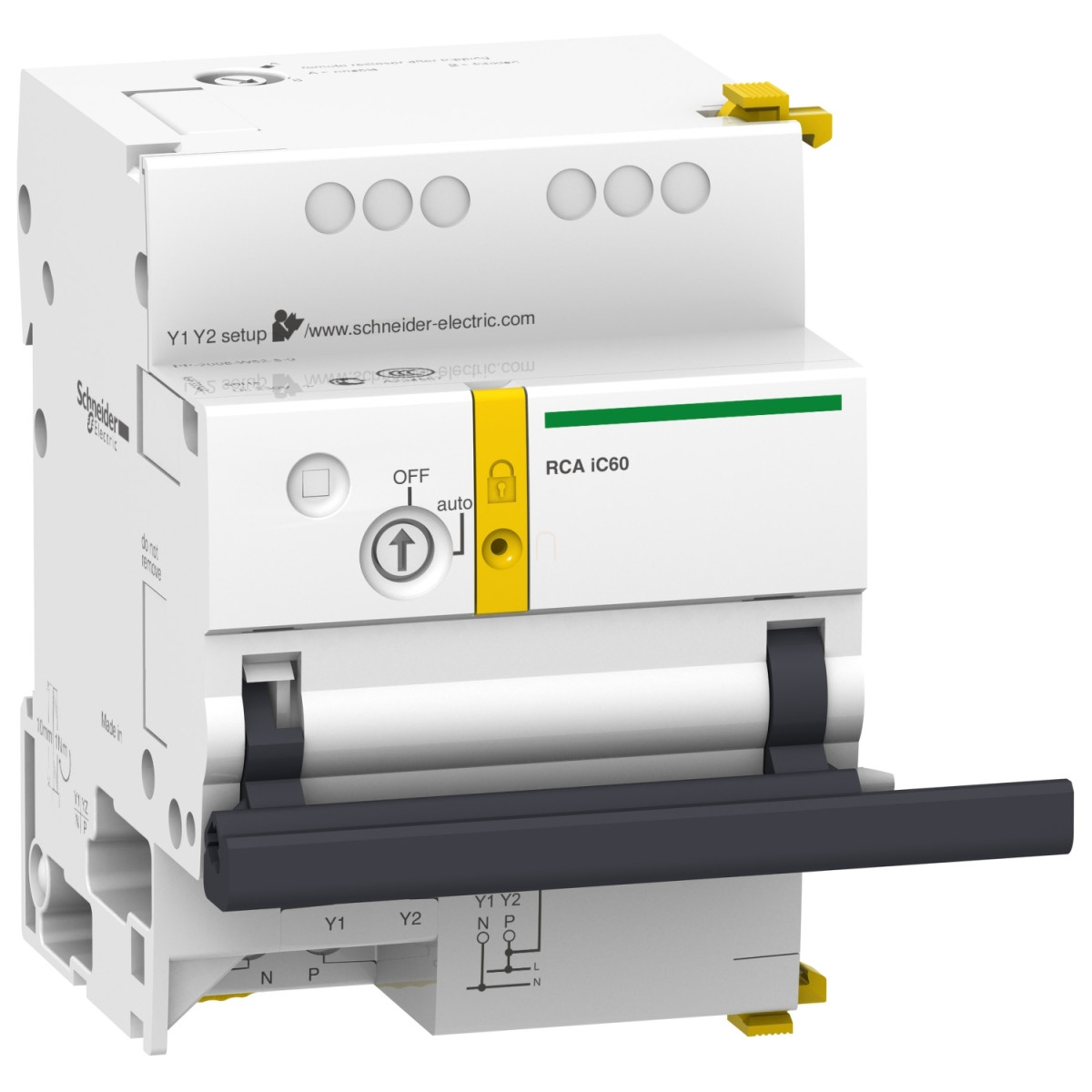

A Schneider Electric Acti9 RCA távműködtető segédrelé egy rendkívül sokoldalú elektromos készülék, amely kifejezetten az Acti9 iC60 kismegszakítók 1P, 1P+N és 2P változataihoz lett kifejlesztve. Az A9C70112 cikkszámú távműködtető segédrelé lehetővé teszi a kismegszakítók távolról történő vezérlését, ami különösen hasznos lehet nagyobb épületekben, ipari létesítményekben vagy olyan alkalmazásokban, ahol a központi vezérlés elengedhetetlen.
A távműködtető segédrelé képes mind impulzus, mind pedig állandó vezérléssel működni 230 V AC 50/60 Hz tápfeszültség mellett. A készülék rendkívül alacsony, mindössze 5 mA-es bemeneti áramot igényel mindkét vezérlési módban, ami energiahatékony működést biztosít. Az impulzus vezérlés esetén legalább 200 ms-os impulzus szükséges a kapcsoláshoz, a válaszidő pedig kevesebb mint 500 ms, ami gyors működést tesz lehetővé. Az eszköz teljesítményfelvétele csupán 1 W, ami minimális energiafogyasztást jelent folyamatos üzem esetén is.
A Schneider Electric A9C70112 távműködtető segédrelé négy különböző üzemmóddal rendelkezik, amelyek között választhatsz: Mode A üzemmódban a kismegszakító visszakapcsolása engedélyezett kioldás után; Mode B üzemmódban a visszakapcsolás tiltott kioldás után; Auto üzemmódban a távvezérlés engedélyezett; Off üzemmódban pedig a távvezérlés tiltott. Az eszköz állapotáról LED-es visszajelzés gondoskodik: a villogó zöld LED jelzi, hogy az eszköz üzemkész, míg a villogó narancssárga LED azt jelzi, hogy a készülék nem működőképes. A készülék padlózárható kivitelű, így megakadályozható a jogosulatlan hozzáférés.
A távműködtető segédrelé DIN-sínre szerelhető, szélessége 63 mm (7 x 9 mm-es osztás), magassága 93 mm, mélysége 75,5 mm. A készülék 1 db feszültségmentes váltóérintkezőt tartalmaz, amely 24...230 V AC feszültségtartományban, 0,01...1 A áramerősség mellett használható jelzési célokra. A készülék névleges szigetelési feszültsége 400 V, lökőfeszültség-állósága pedig 6 kV, ami magas fokú biztonságot garantál. Fehér színű kivitelben készül, nettó tömege 400 g.
A vezetékek bekötéséhez a tápellátás és a bemenet esetében 10 mm-es csupaszolási hossz szükséges az alsó csatlakozásoknál, míg a kimenet esetében 8 mm a felső csatlakozásnál. A megfelelő rögzítéshez a tápellátás és a bemenet csavarjait 1 Nm, a segédkimenet csavarjait pedig 0,7 Nm nyomatékkal kell meghúzni. Az A9C70112 távműködtető segédrelé kiváló elektromos és mechanikai tartóssággal rendelkezik, mindkét szempontból 10000 ciklust biztosít. Az eszköz IP20-as védettséggel rendelkezik az IEC 60529 szabvány szerint, moduláris burkolatban pedig IP40-es védettséget ér el. Működési hőmérséklet-tartománya -25...60 °C, tárolási hőmérséklet-tartománya pedig -40...70 °C, így szélsőséges környezeti feltételek mellett is megbízhatóan működik.
Schneider Electric Acti 9 iC60 - A9C70112 - RCA távműködtető segédrelé, iC60, 1P, 1P+N, 2P, 230VAC, Ti24 nélkül műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Termék típusa: Távműködtető segédrelé
Rövid terméknév: RCA iC60
Jelzőérintkezők összetétele: 1 OF feszültségmentes érintkező
Jelzőáramkör feszültsége: Feszültségmentes érintkező 24...230 V 0,01...1 A AC
Kiegészítő jellemzők
Vezérlés típusa: Távvezérlés impulzus és állandó 230 V AC 50/60 Hz
Bemeneti áram: 5 mA impulzus, 5 mA állandó
Impulzus időtartama: >= 200 ms vezérlőáramkör
Válaszidő: < 500 ms
Névleges tápfeszültség: 230 V AC 50/60 Hz
Teljesítményfelvétel: 1 W
Névleges szigetelési feszültség: 400 V
Névleges lökőfeszültség-állóság: 6 kV
Beállítási érték: Mode A: visszakapcsolás engedélyezett kioldás után
Mode B: visszakapcsolás tiltott kioldás után
Auto: távvezérlés engedélyezett
Off: távvezérlés tiltott
Helyi jelzés: Villogó zöld LED: üzemkész
Villogó narancssárga LED: nem működőképes
Rögzítési mód: Fix
Szerelési alap: DIN sín
Fésűs sín és elosztóblokk kompatibilitás: Nem
9 mm-es osztások: 7
Magasság: 93 mm
Szélesség: 63 mm
Mélység: 75,5 mm
Nettó tömeg: 400 g
Szín: Fehér
Elektromos tartósság: 10000 ciklus
Mechanikai tartósság: 10000 ciklus
Lakattal zárhatóság: Lakattal zárható
Vezeték csupaszolási hossz: Tápellátás: 10 mm az alsó csatlakozásnál
Bemenet: 10 mm az alsó csatlakozásnál
Kimenet: 8 mm a felső csatlakozásnál
Meghúzási nyomaték: Tápellátás: 1 N.m
Bemenet: 1 N.m
Segédkimenet: 0,7 N.m
Kompatibilitás
Termékcsalád kompatibilitás: Acti 9 Acti9 iC60
Acti 9 Acti9 iC65
Acti 9 iMDU feszültségadapter
Termék kompatibilitás: 1P + N iC60
2P iC60
1P iC60
1P iC65
2P iC65
iMDU
Környezeti feltételek
IP védettségi fokozat: IP20 az IEC 60529 szerint
IP40 (moduláris burkolatban) az IEC 60529 szerint
Szennyezettségi fokozat: 3 az IEC 60947 szerint
Túlfeszültség-kategória: II
Trópusállóság: 2
Relatív páratartalom: 93% 40 °C-on
Környezeti tárolási hőmérséklet: -40...70 °C
Környezeti üzemi hőmérséklet: -25...60 °C
