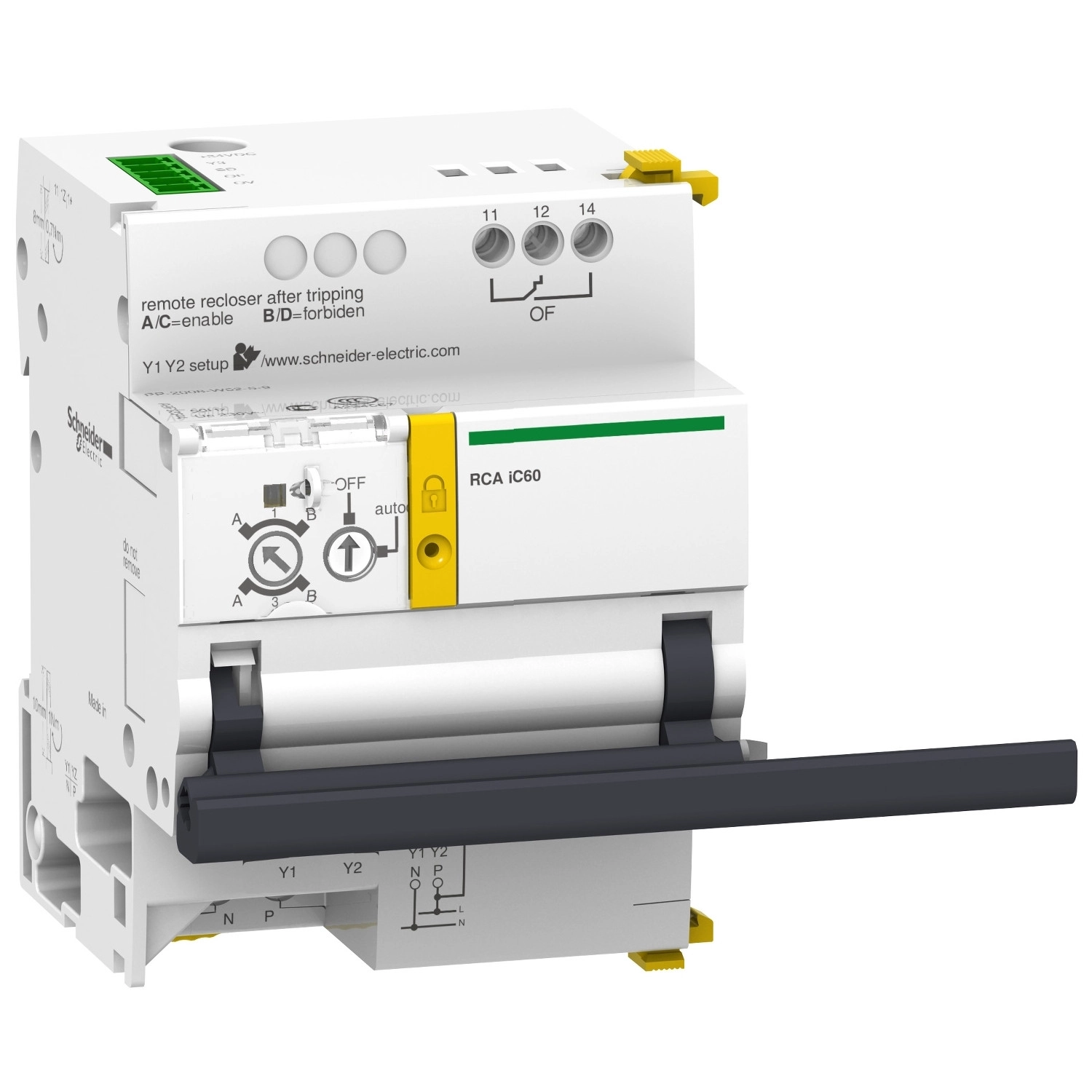

A Schneider Electric Acti9 RCA A9C70124 távműködtető segédrelé egy kiváló minőségű villamos kiegészítő, amely kifejezetten az iC60 típusú 3 pólusú vagy 4 pólusú megszakítókhoz lett kifejlesztve. Ez a Ti24 interfésszel ellátott távvezérlő egység lehetővé teszi az épületgépészeti és ipari alkalmazások hatékony automatizálását és távoli irányítását.
A termék kivételes rugalmasságot biztosít a vezérlési lehetőségek terén. Két különböző vezérlési módot támogat: az impulzus és a fenntartott távvezérlést 230V AC 50/60 Hz tápfeszültséggel, valamint a fenntartott távvezérlést Ti24 24V DC alacsony feszültséggel. Az eszköz rendkívül gyors reagálási idővel rendelkezik, amely kevesebb mint 500 ms, miközben a vezérlő impulzus minimális időtartama legalább 200 ms kell legyen. Az RCA A9C70124 áramfelvétele csupán 5 mA impulzus, 5 mA fenntartott, illetve 5,5 mA fenntartott nagyon alacsony feszültség esetén, tehát kifejezetten energiatakarékos megoldás.
A Schneider Electric Acti9 RCA távműködtető számos beállítási lehetőséggel rendelkezik, melyek növelik a felhasználás rugalmasságát. Az Auto beállítás esetén a távvezérlés engedélyezett, míg Off beállítással a távvezérlés tiltott. A Mode 1 központi vezérlést biztosít, a Mode 3 pedig központi vezérlést helyi felülbírálással. Emellett választható az A pozíció, amely újrazárást engedélyez kioldás után, vagy a B pozíció, amely tiltja az újrazárást kioldás után. A készülék állapotát jól látható LED-ek jelzik: a villogó zöld LED a működésre kész állapotot, míg a villogó narancs LED a nem üzemkész állapotot jelzi. A termék jelkontaktus összetétele 1 OF potenciálmentes kontaktus, 1 OF Ti24 és 1 SD Ti24. A jelzőáramkör feszültsége potenciálmentes kontaktusnál 24...230V 0,01...1A AC, míg a Ti24 interfész esetében 24V 100mA DC.
A Schneider Electric RCA A9C70124 kompatibilis a különböző Acti9 termékcsaládokkal, beleértve az Acti9 iC60, Acti9 iC65, Acti9 iMDU feszültségadaptert és a Modicon PLC-t. Konkrétan használható 3P vagy 4P iC60, 3P vagy 4P iC65, iMDU és PLC rendszerekkel. Fizikai szempontból az eszköz DIN sínre szerelhető, fehér színű, szélessége 63 mm (ami 7 darab 9 mm-es osztásnak felel meg), magassága 93 mm, mélysége pedig 75,5 mm. Tömege 430 g. Az RCA padlózható kivitelű, ami további biztonságot nyújt a jogosulatlan működtetéssel szemben.
A készülék robusztus kialakítása hosszú élettartamot garantál: mind elektromos, mind mechanikai tartóssága 10 000 ciklus. A névleges szigetelési feszültség [Ui] 400 V, míg a névleges lökőfeszültség-állóság [Uimp] 6 kV, ami kiváló védelmet nyújt túlfeszültségek ellen. Az eszköz teljesítményfelvétele mindössze 1 W. A környezeti szempontokat tekintve az RCA A9C70124 IP20 védelmi fokozattal rendelkezik, ami megfelel az IEC 60529 szabványnak, illetve IP40 védelemmel moduláris burkolatban. Működési hőmérséklet-tartománya -25...60 °C, tárolási hőmérséklet-tartománya pedig -40...70 °C, így szélsőséges körülmények között is megbízhatóan működik.
Schneider Electric Acti9 iC60 - A9C70124 - RCA távműködtető segédrelé, iC60, 3P, 4P, 230VAC műszaki adatok
Főbb jellemzők
Termékcsalád: Acti9
Terméktípus: Távműködtető segédrelé
Eszköz rövid neve: RCA iC60
Jelkontaktus összetétel: 1 OF potenciálmentes kontaktus, 1 OF Ti24, 1 SD Ti24
Jelzőáramkör feszültsége: Potenciálmentes kontaktus 24...230 V 0,01…1 A AC, Ti24 24 V 100 mA DC
Kiegészítő információk
Vezérlés típusa: Távvezérlés impulzus és fenntartott 230 V AC 50/60 Hz, Távvezérlés fenntartott Ti24 24 V DC
Bemeneti áram: 5 mA impulzus, 5 mA fenntartott, 5,5 mA fenntartott nagyon alacsony feszültség
Impulzus időtartama: >= 200 ms vezérlőáramkör
Válaszidő: < 500 ms
Névleges tápfeszültség [Us]: 230 V AC 50/60 Hz
Teljesítményfelvétel W-ban: 1 W
Névleges szigetelési feszültség [Ui]: 400 V
Névleges lökőfeszültség-állóság [Uimp]: 6 kV
Beállítási értékek: Auto: távvezérlés engedélyezve, Off: távvezérlés tiltva, Mode 1: központi vezérlés, Mode 3: központi vezérlés és helyi felülbírálás, A pozíció: újrazárás engedélyezve kioldás után, B pozíció: újrazárás tiltva kioldás után
Helyi jelzés: Villogó zöld LED: működésre kész, Villogó narancs LED: nem működőképes
Felszerelési mód: Fix
Szerelési támogatás: DIN sín
Fésűsín és elosztó blokk kompatibilitás: NEM
9 mm-es osztások: 7
Magasság: 93 mm
Szélesség: 63 mm
Mélység: 75,5 mm
Műszaki jellemzők
Szín: Fehér
Elektromos tartósság: 10000 ciklus
Mechanikai tartósság: 10000 ciklus
Lakattal zárhatóság: Lakattal zárható
Huzalcsupaszítási hossz: Tápellátás: 10 mm alsó csatlakozáshoz, Bemenet: 10 mm alsó csatlakozáshoz, Kimenet: 8 mm felső csatlakozáshoz, Ti24 interfész: 10 mm terminál csatlakozáshoz
Meghúzási nyomaték: Segédkimenet: 0,7 N.m, Segédtápellátás: 1 N.m, Segédbemenet: 1 N.m
Fizikai interfész: Ti24
Kompatibilitás
Termékcsalád kompatibilitás: Acti 9 Acti9 iC60, Acti 9 Acti9 iC65, Acti 9 iMDU feszültségadapter, Modicon PLC
Termék kompatibilitás: 3P vagy 4P iC60, 3P vagy 4P iC65, iMDU, PLC
Környezeti jellemzők
IP védettségi fokozat: IP20 az IEC 60529 szerint, IP40 (moduláris burkolatban) az IEC 60529 szerint
Szennyezési fokozat: 3 az IEC 60947 szerint
Túlfeszültségi kategória: II
Trópusi kivitel: 2
Relatív páratartalom: 93 % 40 °C-on
Környezeti levegő hőmérséklet tároláshoz: -40…70 °C
Környezeti levegő hőmérséklet működéshez: -25…60 °C
