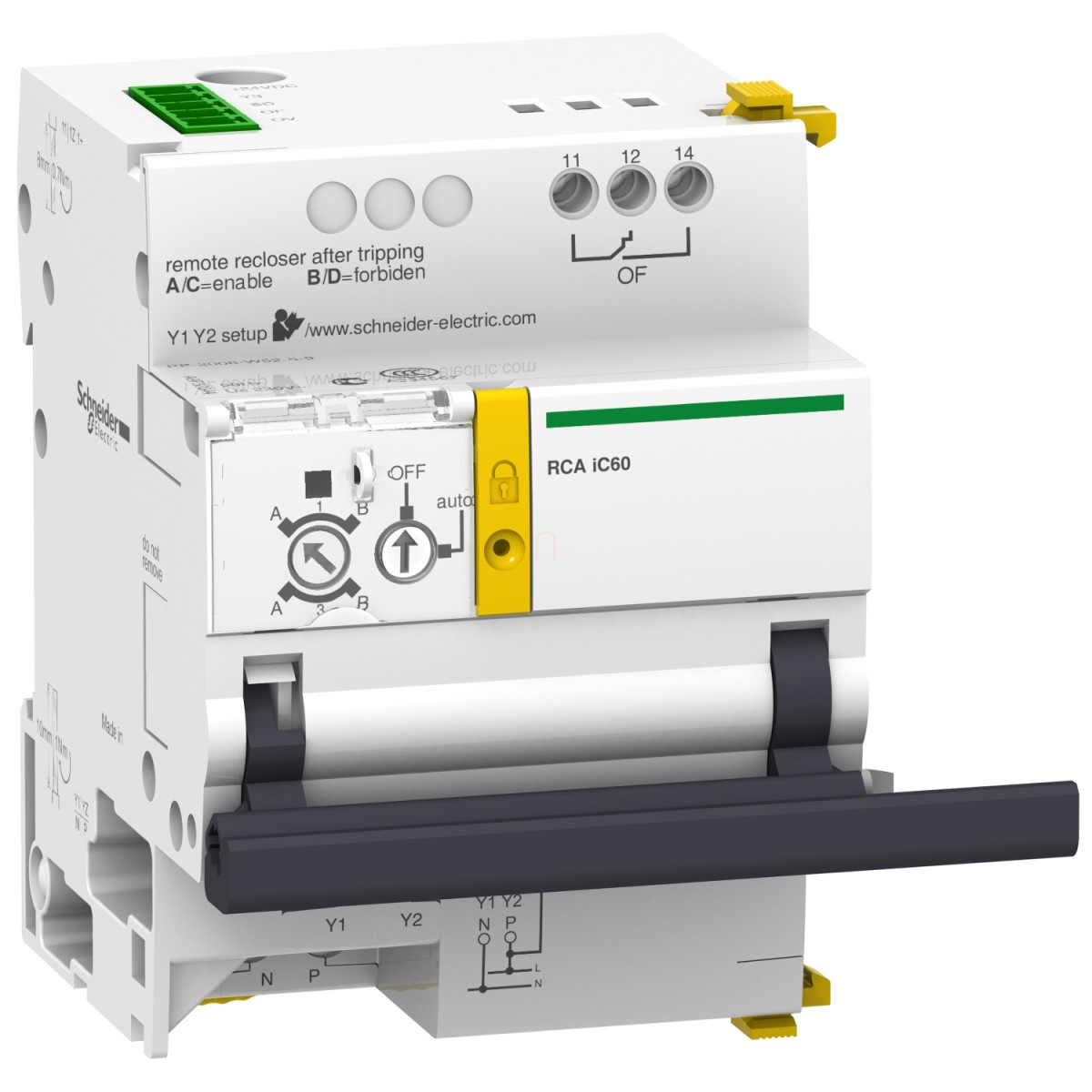

A Schneider Electric Acti9 termékvonalába tartozó A9C70122 cikkszámú RCA távműködtető segédrelé egy innovatív megoldás, amely lehetővé teszi az iC60 kismegszakítók távolról történő vezérlését. Ez a speciális segédrelé kompatibilis az 1P, 1P+N és 2P konfigurációjú iC60 megszakítókkal, így rugalmas alkalmazhatóságot biztosít különböző villamos rendszerekben.
A készülék egyik legfontosabb jellemzője a Ti24 interfész, amely 24 V DC tápfeszültséggel működik és lehetővé teszi a távvezérlést. A segédrelé többféle vezérlési módot támogat, beleértve az impulzus és tartós távvezérlést 230 V AC 50/60 Hz rendszerekben, valamint a tartós vezérlést a Ti24 interfészen keresztül 24 V DC feszültséggel. Az impulzus üzemmódban minimum 200 ms hosszúságú vezérlőjelet igényel, és kevesebb mint 500 ms válaszidővel rendelkezik, ami gyors reagálást biztosít a rendszerben bekövetkező változásokra.
A készülék jelzőérintkezőkkel is rendelkezik, amelyek összetétele: 1 OF potenciálmentes érintkező, 1 OF Ti24 és 1 SD Ti24. A jelzőáramkör feszültsége a potenciálmentes érintkezőnél 24...230 V 0,01...1 A AC tartományban működik, míg a Ti24 csatlakozásnál 24 V 100 mA DC értékkel üzemel. A bemeneti áram impulzus üzemmódban 5 mA, tartós vezérlés esetén szintén 5 mA, míg tartós kiseszültségű vezérlésnél 5,5 mA. A készülék névleges tápfeszültsége 230 V AC 50/60 Hz, teljesítményfelvétele mindössze 1 W, ami energiatakarékos működést biztosít.
A Schneider Electric A9C70122 RCA segédrelé számos beállítási lehetőséget kínál: Auto üzemmódban engedélyezett a távvezérlés, Off helyzetben tiltott a távvezérlés. Az 1-es mód a központi vezérlést, a 3-as mód a központi vezérlést helyi felülbírálással teszi lehetővé. Az A pozíció engedélyezi az újrazárást kioldás után, míg a B pozíció tiltja az újrazárást kioldást követően. A helyi jelzés villogó zöld LED-del jelzi a működésre kész állapotot, míg a villogó narancssárga LED a nem működőképes állapotot mutatja.
A készülék műszaki adatai között fontos megemlíteni a 400 V névleges szigetelési feszültséget és a 6 kV névleges lökőfeszültség-állóságot. A RCA segédrelé DIN sínre szerelhető, rögzített kivitelű. Fizikai méretei: 93 mm magasság, 63 mm szélesség és 75,5 mm mélység, nettó súlya 400 g. A modulméretre vonatkozó adat szerint 7 darab 9 mm-es osztás szélességet foglal el a DIN sínen.
A Schneider Electric A9C70122 RCA segédrelé fehér színű, és kiváló tartóssággal rendelkezik – mind elektromos, mind mechanikai élettartama 10000 ciklus. Lakattal lezárható kivitelben készül, ami növeli a biztonságot. A készülék vezetékcsupaszítási hossza különböző csatlakozásoknál eltérő: tápellátás és bemenet esetén 10 mm az alsó csatlakozásnál, kimenet esetén 8 mm a felső csatlakozásnál, a Ti24 interfésznél pedig 10 mm a sorkapocs csatlakozásnál. A meghúzási nyomaték értékei: a segédkimenet esetén 0,7 Nm, a segédtápellátásnál és a segédbemenetnél 1 Nm.
A készülék kompatibilis az Acti 9 iC60, Acti 9 iC65 termékcsaládokkal, az Acti 9 iMDU feszültségadapterrel és a Modicon PLC-vel. IP20 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, illetve IP40 védettséggel moduláris tokozásban. A termék 3-as szennyezettségi fokozattal és II-es túlfeszültségi kategóriával jellemezhető az IEC 60947 szabvány alapján. Trópusi kivitele 2-es fokozatú, relatív páratartalom tűrése 93% 40 °C-on. Tárolási hőmérséklet tartománya -40...+70 °C, üzemi hőmérséklet tartománya -25...+60 °C.
Schneider Electric Acti9 iC60 - A9C70122 - RCA távműködtető segédrelé műszaki adatok
Főbb jellemzők
Termékcsalád: Acti9
Terméktípus: Távműködtető segédrelé
Eszköz rövid neve: RCA iC60
Jelzőérintkezők összetétele: 1 OF potenciálmentes érintkező, 1 OF Ti24, 1 SD Ti24
Jelzőáramkör feszültsége: Potenciálmentes érintkező 24...230 V 0,01...1 A AC, Ti24 24 V 100 mA DC
Kiegészítő adatok
Vezérlés típusa: Távvezérlés impulzus és tartós 230 V AC 50/60 Hz, Távvezérlés tartós Ti24 24 V DC
Bemeneti áram: 5 mA impulzus, 5 mA tartós, 5,5 mA tartós kiseszültség
Impulzus időtartama: >= 200 ms vezérlőáramkör
Válaszidő: < 500 ms
Névleges tápfeszültség: 230 V AC 50/60 Hz
Teljesítményfelvétel: 1 W
Névleges szigetelési feszültség: 400 V
Névleges lökőfeszültség-állóság: 6 kV
Beállítási értékek: Auto: távvezérlés engedélyezett, Off: távvezérlés tiltott, 1-es mód: központi vezérlés, 3-as mód: központi vezérlés helyi felülbírálással, A pozíció: újrazárás engedélyezett kioldás után, B pozíció: újrazárás tiltott kioldás után
Helyi jelzés: Villogó zöld LED: működésre kész, Villogó narancssárga LED: nem működőképes
Szerelés és méretek
Szerelési mód: Rögzített
Szerelési alap: DIN sín
Fésűs gyűjtősín és elosztóblokk kompatibilitás: NEM
9 mm osztások: 7
Magasság: 93 mm
Szélesség: 63 mm
Mélység: 75,5 mm
Elektromos és mechanikai jellemzők
Szín: Fehér
Elektromos élettartam: 10000 ciklus
Mechanikai élettartam: 10000 ciklus
Lakattal lezárás: Lakattal lezárható
Vezetékcsupaszítási hossz: Tápellátás: 10 mm az alsó csatlakozásnál, Bemenet: 10 mm az alsó csatlakozásnál, Kimenet: 8 mm a felső csatlakozásnál, Ti24 interfész: 10 mm a sorkapocs csatlakozásnál
Meghúzási nyomaték: Segédkimenet: 0,7 Nm, Segédtápellátás: 1 Nm, Segédbemenet: 1 Nm
Kompatibilitás
Fizikai interfész: Ti24
Termékcsalád kompatibilitás: Acti 9 Acti9 iC60, Acti 9 Acti9 iC65, Acti 9 iMDU feszültségadapter, Modicon PLC
Termék kompatibilitás: 2P iC60, 1P + N iC60, 1P iC60, 1P iC65, 2P iC65, iMDU, PLC
Környezeti paraméterek
IP védettségi fokozat: IP20 az IEC 60529 szerint, IP40 (moduláris tokozás) az IEC 60529 szerint
Szennyezettségi fokozat: 3 az IEC 60947 szerint
Túlfeszültségi kategória: II
Trópusi kivitel: 2
Relatív páratartalom: 93% 40 °C-on
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -25...60 °C
