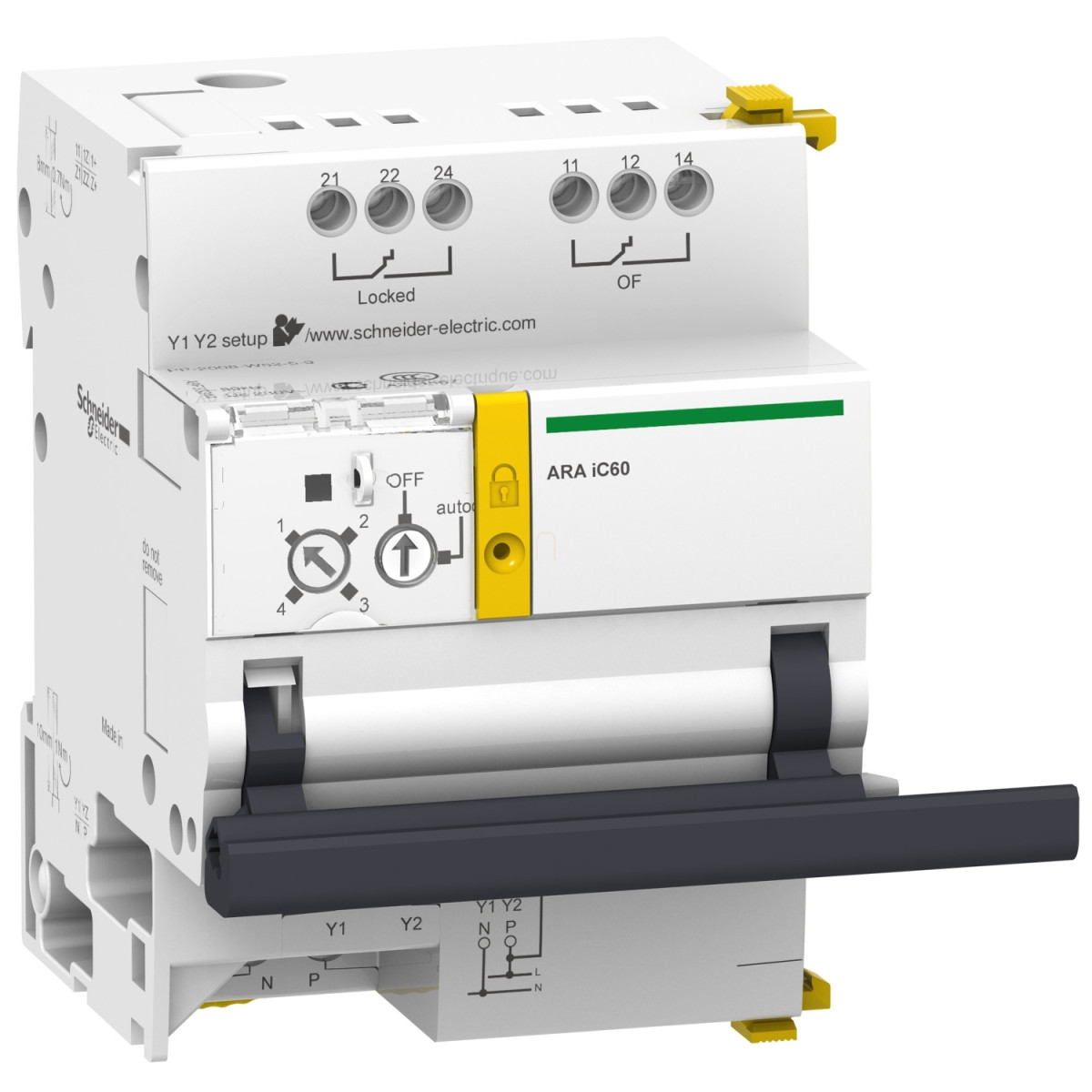

A Schneider Electric Acti9 termékvonalából származó A9C70132 típusú ARA iC60 automatikus visszazáró segédrelé egy innovatív és megbízható megoldást kínál az iC60 típusú kismegszakítók automatikus visszakapcsolására. Ez a termék kifejezetten az 1P, 1P+N és 2P típusú iC60 megszakítókkal való használatra készült, és négy különböző programot kínál a különböző alkalmazási igényekhez igazítva.
Az A9C70132 típusú ARA iC60 automatikus visszazáró segédrelé működése során két potenciálmentes jelzőérintkezővel (2 OF) rendelkezik, amelyek 24 V 10 mA AC/DC vagy 230 V 1 A AC jelzőáramköri feszültséggel használhatók. A készülék vezérlése kétféleképpen történhet: fenntartott automatizmus gátlással 230 V AC 50/60 Hz mellett, illetve végső visszakapcsolási impulzussal, amely szintén 230 V AC 50/60 Hz. A vezérlőáramkörben az impulzus időtartama legalább 200 ms, míg a válaszidő kevesebb mint 500 ms. A készülék névleges tápfeszültsége 230 V AC 50/60 Hz, teljesítményfelvétele mindössze 2 W, névleges szigetelési feszültsége 400 V, névleges lökőfeszültség-állósága pedig 6 kV.
Az ARA iC60 négy különböző programot kínál, amelyek különböző visszakapcsolási stratégiákkal rendelkeznek. Az 1. program egyetlen visszakapcsolási kísérletet hajt végre rövid ciklussal (<10 s a visszakapcsolás előtt, 6 perc ellenőrzési idővel). A 2. program három visszakapcsolási kísérletet tesz lehetővé különböző időzítésekkel: vagy rövid ciklussal (<10 s visszakapcsolás előtt, 2 perc ellenőrzési idővel), vagy <1 perc visszakapcsolás előtt 6 perc ellenőrzési idővel, illetve <3 perc visszakapcsolás előtt 6 perc ellenőrzési idővel. A 3. program öt visszakapcsolási kísérletet biztosít hosszú fix ciklusokkal, míg a 4. program öt visszakapcsolási kísérletet tesz lehetővé hosszú progresszív ciklusokkal, különböző időzítési beállításokkal.
A helyi jelzések LED-ekkel történnek: a villogó narancssárga LED jelzi, ha a készülék nem működőképes; a villogó zöld LED a normál működést jelzi; a villogó piros LED azt mutatja, hogy visszakapcsolási ciklus van folyamatban; míg a folyamatos piros LED azt jelzi, hogy az automatikus visszakapcsoló lezárva/blokkolva van. A készülék DIN sínre pattintható, és 7 darab 9 mm-es egységet foglal el. Méretei: 93 mm magas, 63 mm széles és 75,5 mm mély, nettó tömege 440 g. Színe fehér, és lakattal lezárható, így illetéktelenek nem tudják manipulálni.
Schneider Electric Acti 9 iC60 - A9C70132 - ARA iC60 automatikus visszazáró segédrelé, 1P, 1P+N, 2P, 230VAC műszaki adatok
Főbb jellemzők
Termékcsalád: Acti9
Termék vagy alkatrész típusa: Automatikus visszazáró segédrelé
Készülék rövid neve: ARA iC60
Jelzőérintkezők összetétele: 2 OF potenciálmentes érintkező
Jelzőáramköri feszültség: 24 V 10 mA AC/DC, 230 V 1 A AC
Kiegészítő adatok
Vezérlés típusa: Automatizmus gátlás fenntartott 230 V AC 50/60 Hz, Végső visszakapcsolási impulzus 230 V AC 50/60 Hz
Bemeneti áram: 5 mA
Impulzus időtartama: >= 200 ms vezérlőáramkör
Válaszidő: < 500 ms
Névleges tápfeszültség: 230 V AC 50/60 Hz
Teljesítményfelvétel: 2 W
Névleges szigetelési feszültség: 400 V
Névleges lökőfeszültség-állóság: 6 kV
Programbeállítási értékek
Program 1: 1 visszakapcsolási kísérlet, rövid ciklus <10 s a visszakapcsolás előtt /6 perc ellenőrzési idő
Program 2: 3 visszakapcsolási kísérlet, rövid ciklus <10 s a visszakapcsolás előtt /2 perc ellenőrzési idő
3 visszakapcsolási kísérlet, rövid ciklus <1 perc a visszakapcsolás előtt /6 perc ellenőrzési idő
3 visszakapcsolási kísérlet, rövid ciklus <3 perc a visszakapcsolás előtt /6 perc ellenőrzési idő
Program 3: 5 visszakapcsolási kísérlet, hosszú fix ciklus <10 s a visszakapcsolás előtt /2 perc ellenőrzési idő
5 visszakapcsolási kísérlet, hosszú fix ciklus <1 perc a visszakapcsolás előtt /6 perc ellenőrzési idő
5 visszakapcsolási kísérlet, hosszú fix ciklus <3 perc a visszakapcsolás előtt /6 perc ellenőrzési idő
Program 4: 5 visszakapcsolási kísérlet, hosszú progresszív ciklus <10 s a visszakapcsolás előtt /2 perc ellenőrzési idő
5 visszakapcsolási kísérlet, hosszú progresszív ciklus <1 perc a visszakapcsolás előtt /6 perc ellenőrzési idő
5 visszakapcsolási kísérlet, hosszú progresszív ciklus <3 perc a visszakapcsolás előtt /8 perc ellenőrzési idő
5 visszakapcsolási kísérlet, hosszú progresszív ciklus <4 perc a visszakapcsolás előtt /10 perc ellenőrzési idő
5 visszakapcsolási kísérlet, hosszú progresszív ciklus <5 perc a visszakapcsolás előtt /12 perc ellenőrzési idő
Helyi jelzések
Villogó narancssárga LED: nem működőképes
Villogó zöld LED: normál működés
Villogó piros LED: visszakapcsolási ciklus folyamatban
Folyamatos piros LED: automatikus visszakapcsoló lezárva
Fizikai jellemzők
Felszerelési mód: Felpattintható
Felszerelési alap: DIN sín
Gyűjtősín és elosztóblokk kompatibilitás: NEM
9 mm-es egységek: 7
Magasság: 93 mm
Szélesség: 63 mm
Mélység: 75.5 mm
Nettó tömeg: 440 g
Szín: Fehér
Elektromos tartósság: 5000 ciklus
Lakattal lezárhatóság: Lakattal lezárható
Környezeti jellemzők
IP védettségi fokozat: IP20 az IEC 60529 szerint
Szennyezettségi fokozat: 3 az IEC 60947 szerint
Túlfeszültségi kategória: II
Trópusi környezetbe: 2
Relatív páratartalom: 93% 40°C-on
Tárolási környezeti hőmérséklet: -40...70°C
Üzemi környezeti hőmérséklet: -25...60°C
