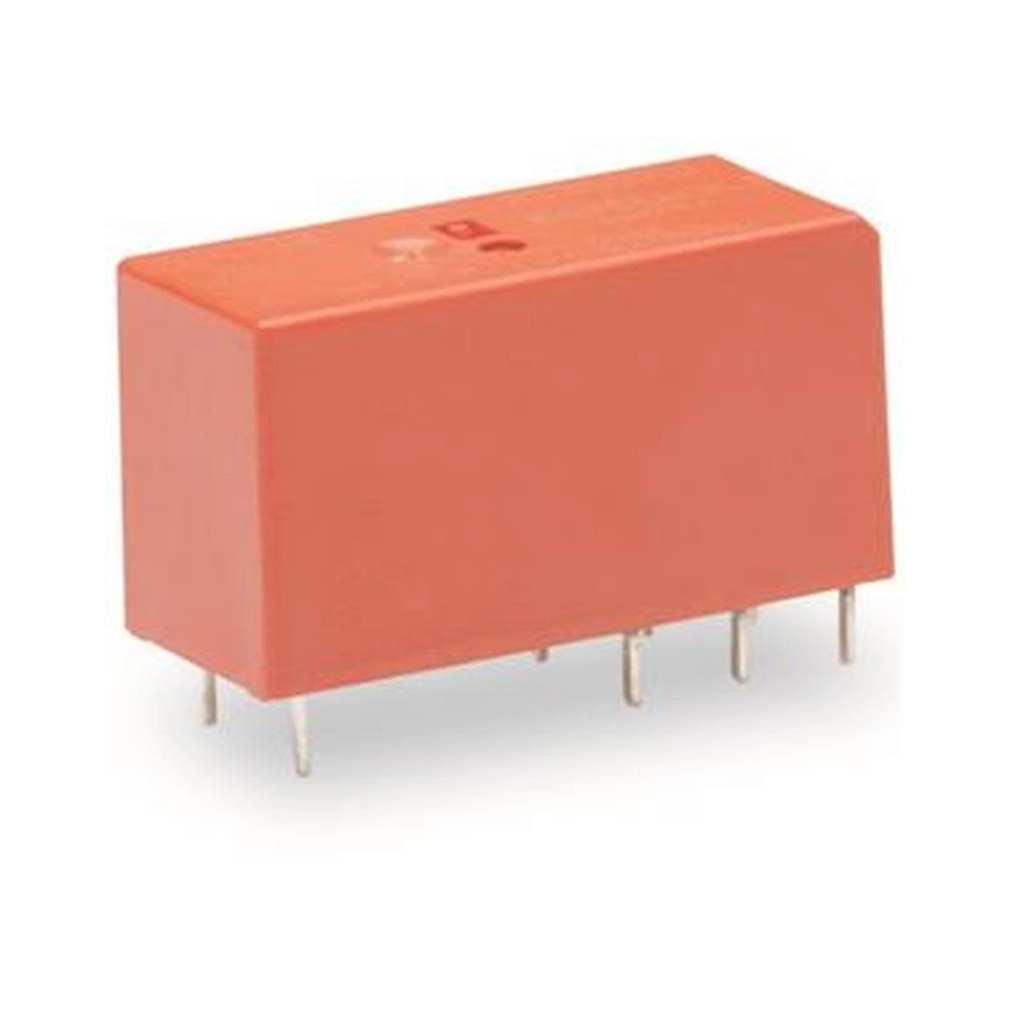

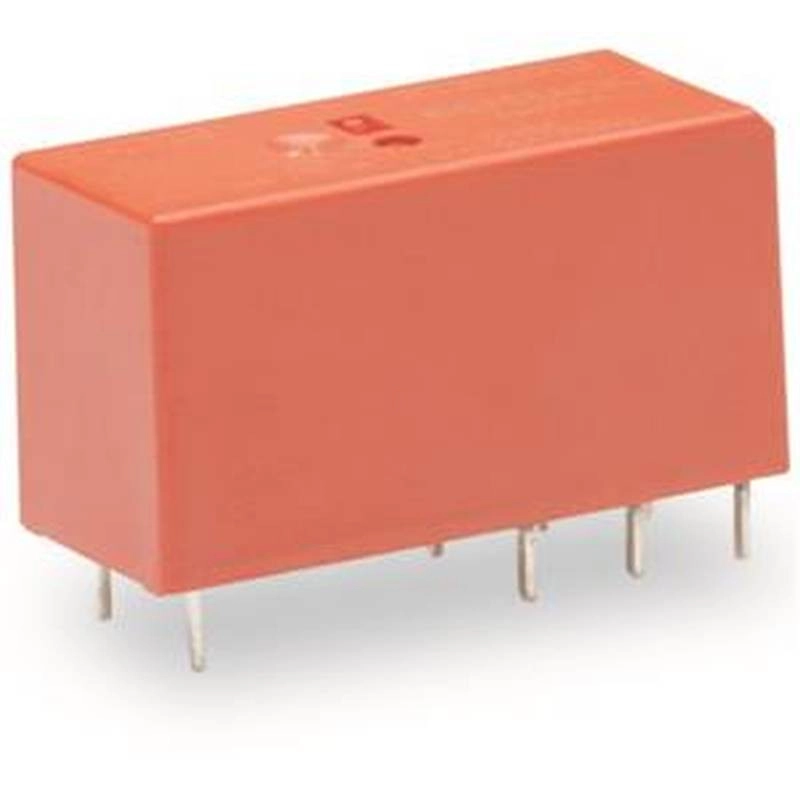

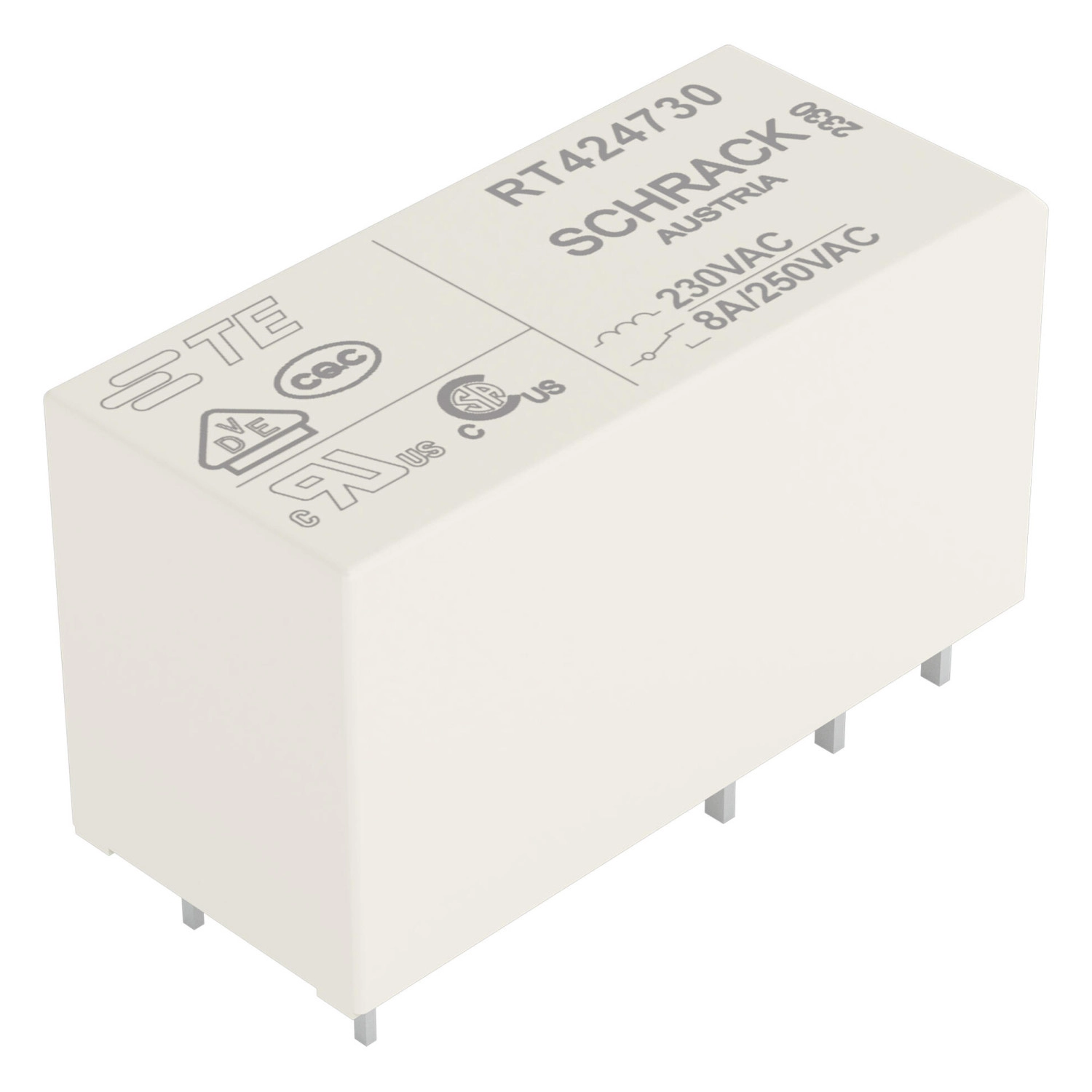

Wago 788-180 alaprelé, 230 V AC, 2 váltóérintkező, 8 A tartós határáram, 13 mm széles, 15 mm magas
RRP:5 985 Ft/db
5 925 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
5 161 Ft/db
nettó 4 064 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
WAGO 788-180 REL-E 230 VAC, ipari jelillesztési, kapcsolási és mérési feladatokhoz.
A Wago 788-180 alaprelé 230 V AC névleges bemeneti feszültséggel és két AgNi 90/10 váltóérintkezővel készül. Tartós határárama 8 A; a megadott váltakozó és egyenáramú terhelési feltételeket külön kell figyelembe venni.
Villamos adatok
| Névleges bemeneti feszültség, UN | 230 V AC |
|---|---|
| Névleges bemeneti áram, UN | 8 mA |
| Váltóérintkezők száma | 2 |
| Érintkező anyaga | AgNi 90/10 |
| Tartós határáram | 8 A |
| Legnagyobb bekapcsolási áram, ohmos AC terhelés | 15 A / 4 s |
| Legnagyobb kapcsolási feszültség | 250 V AC |
| Legnagyobb kapcsolási teljesítmény, ohmos terhelés | AC: 2000 VA; DC: a terhelési határgörbe szerint |
| AC-15 felhasználási kategória | 3 A / 250 V AC |
| DC-13 felhasználási kategória | 2 A / 24 V DC |
| Ajánlott minimumterhelés | 12 V / 10 mA |
| Behúzási idő, tipikus | 8 ms |
| Kiesési idő, tipikus | 6 ms |
| Prellezési idő, tipikus | 10 ms |
| Elektromos élettartam | 10 × 10³ kapcsolás; NO, ohmos terhelés, 23 °C |
| Mechanikai élettartam | 30 × 10⁶ kapcsolás |
| Legnagyobb kapcsolási frekvencia terheléssel | 6 min⁻¹ |
| Legnagyobb kapcsolási frekvencia terhelés nélkül | 1200 min⁻¹ |
| Dielektromos szilárdság, vezérlő-/terhelési áramkör | 5 kVrms; AC, 1 perc |
| Dielektromos szilárdság, nyitott érintkező | 1 kVrms; AC, 1 perc |
| Dielektromos szilárdság, terhelési/terhelési áramkör | 2,5 kVrms; AC, 1 perc |
Méretek, kivitel és környezeti feltételek

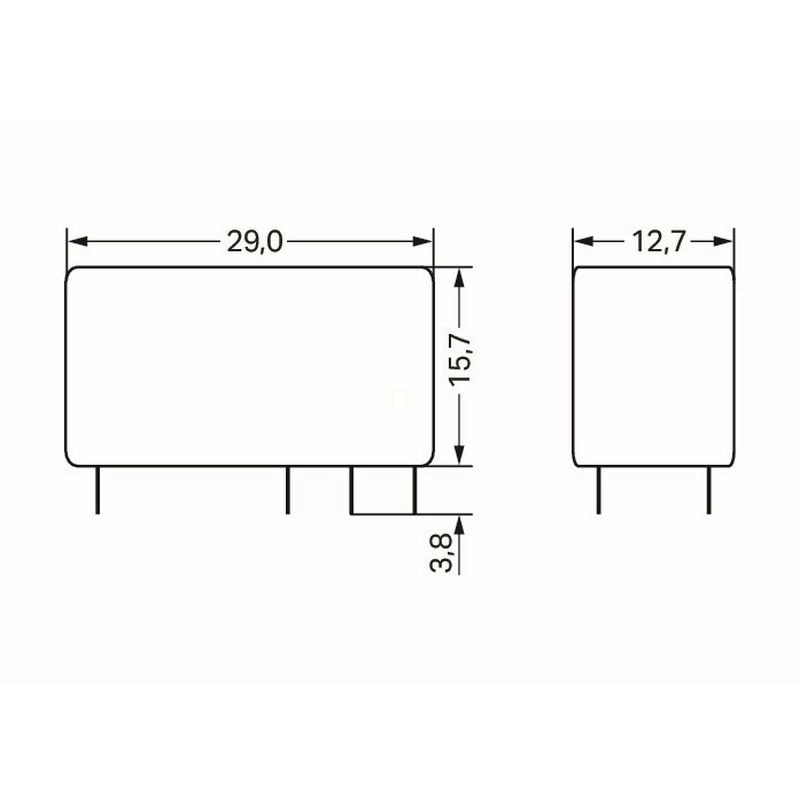

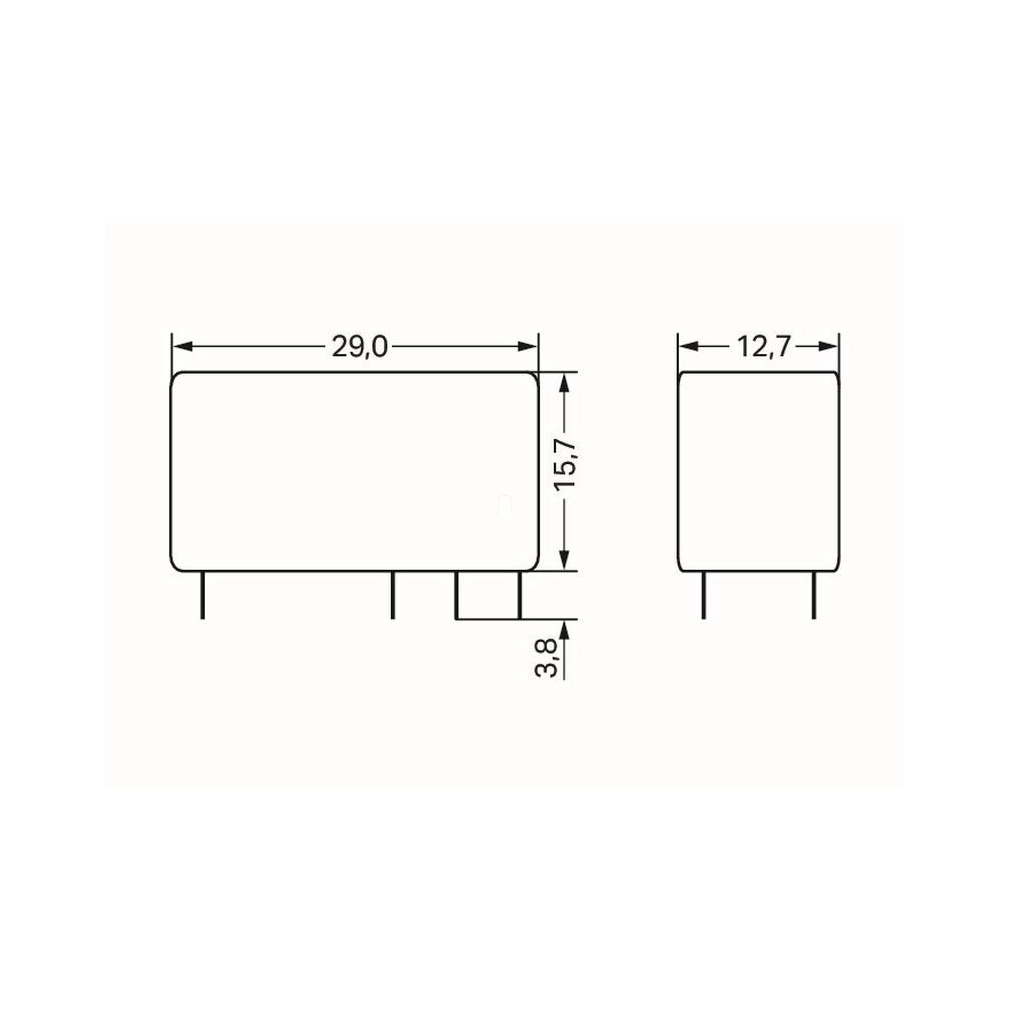

| Szélesség | 12,7 mm / 0,5 inch |
|---|---|
| Magasság a felülettől | 15,7 mm / 0,618 inch |
| Mélység | 29 mm / 1,142 inch |
| Rajz szerinti kivezetéshossz | 3,8 mm |

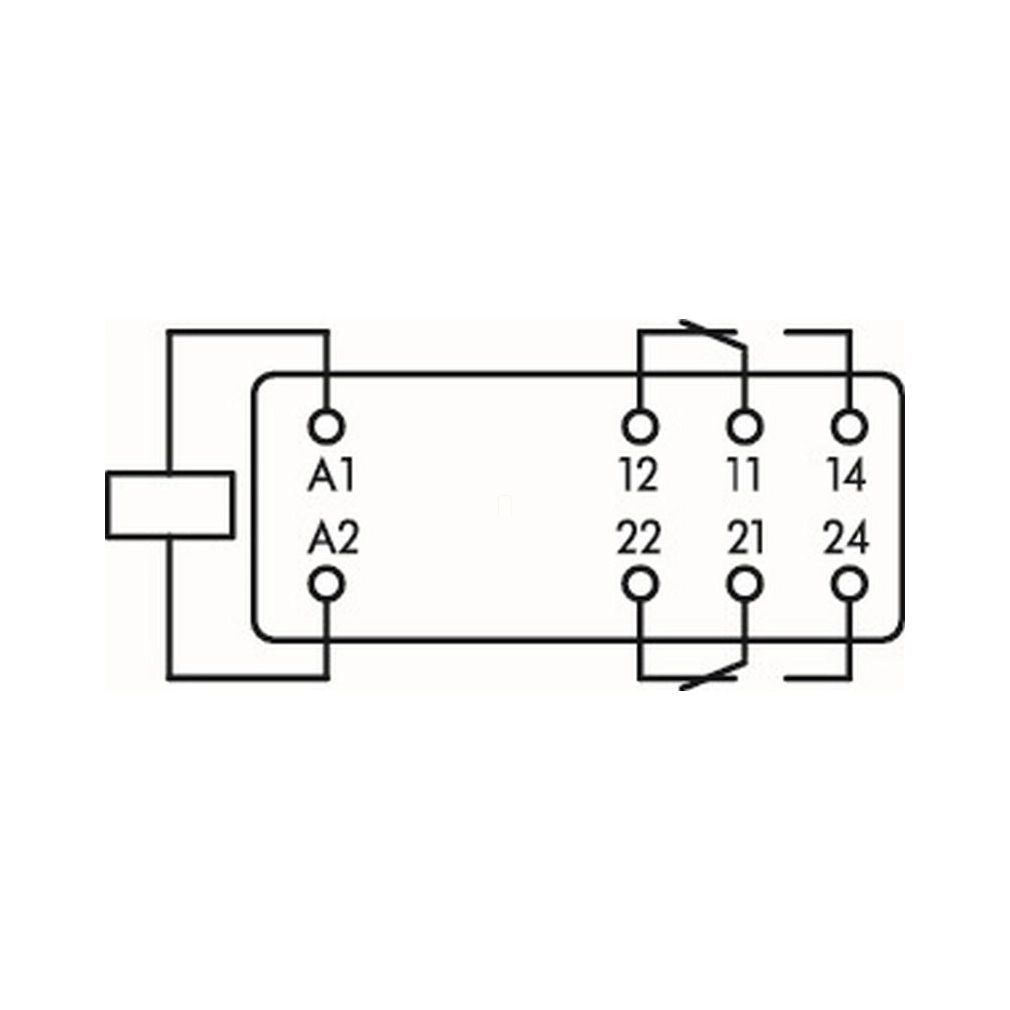

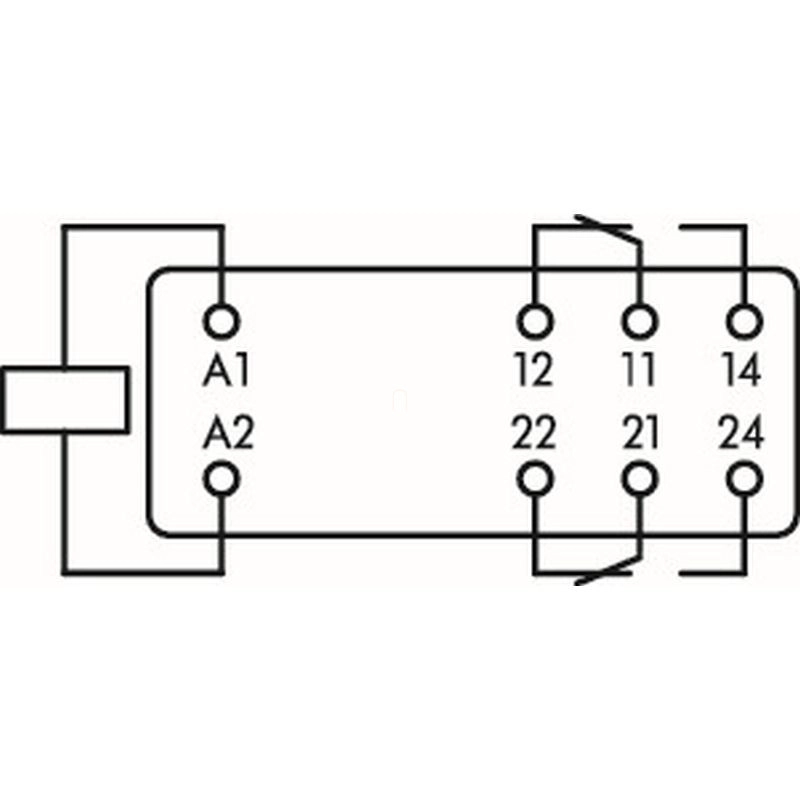

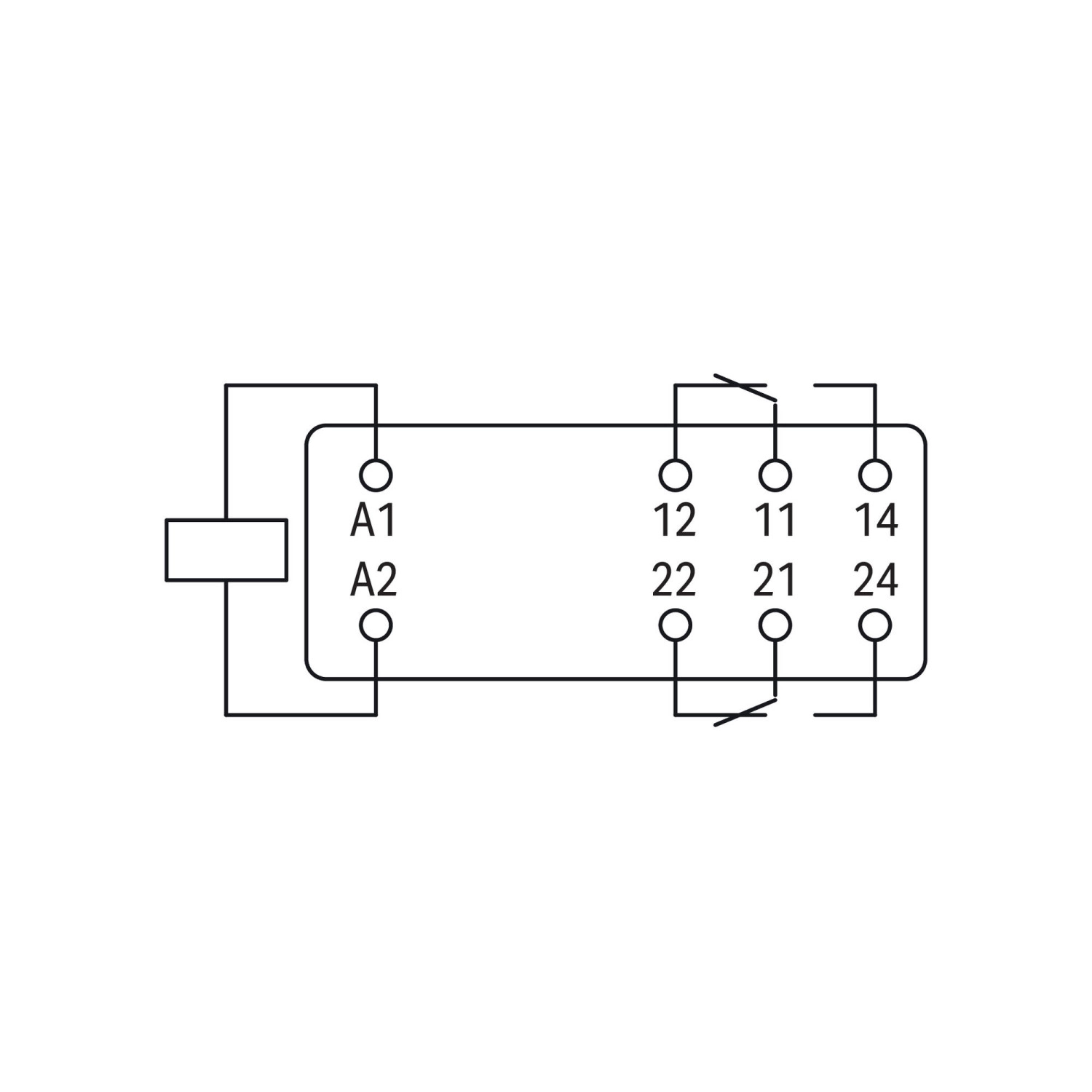

| Csatlakozási jelölések | Tekercs: A1, A2; váltóérintkező: 12, 11, 14; második váltóérintkező: 22, 21, 24 |
| Rögzítés | Dugaszolható modul |
| Tűzterhelés | 0,194 MJ |
| Tömeg | 12,9 g |
| Környezeti hőmérséklet, UN üzemmód | −40 … +70 °C |
| Tárolási hőmérséklet | −40 … +85 °C |
| Szabvány | EN61810-1 |
Alkalmazási feltételek és korlátok
| Modulméret és geometriai méret | A megnevezés 13 mm modulszélességet és 15 mm modulmagasságot említ. A geometriai adatok 12,7 mm szélességet és 15,7 mm felülettől mért magasságot adnak meg; a két méretmegadás külön szerepel. |
|---|---|

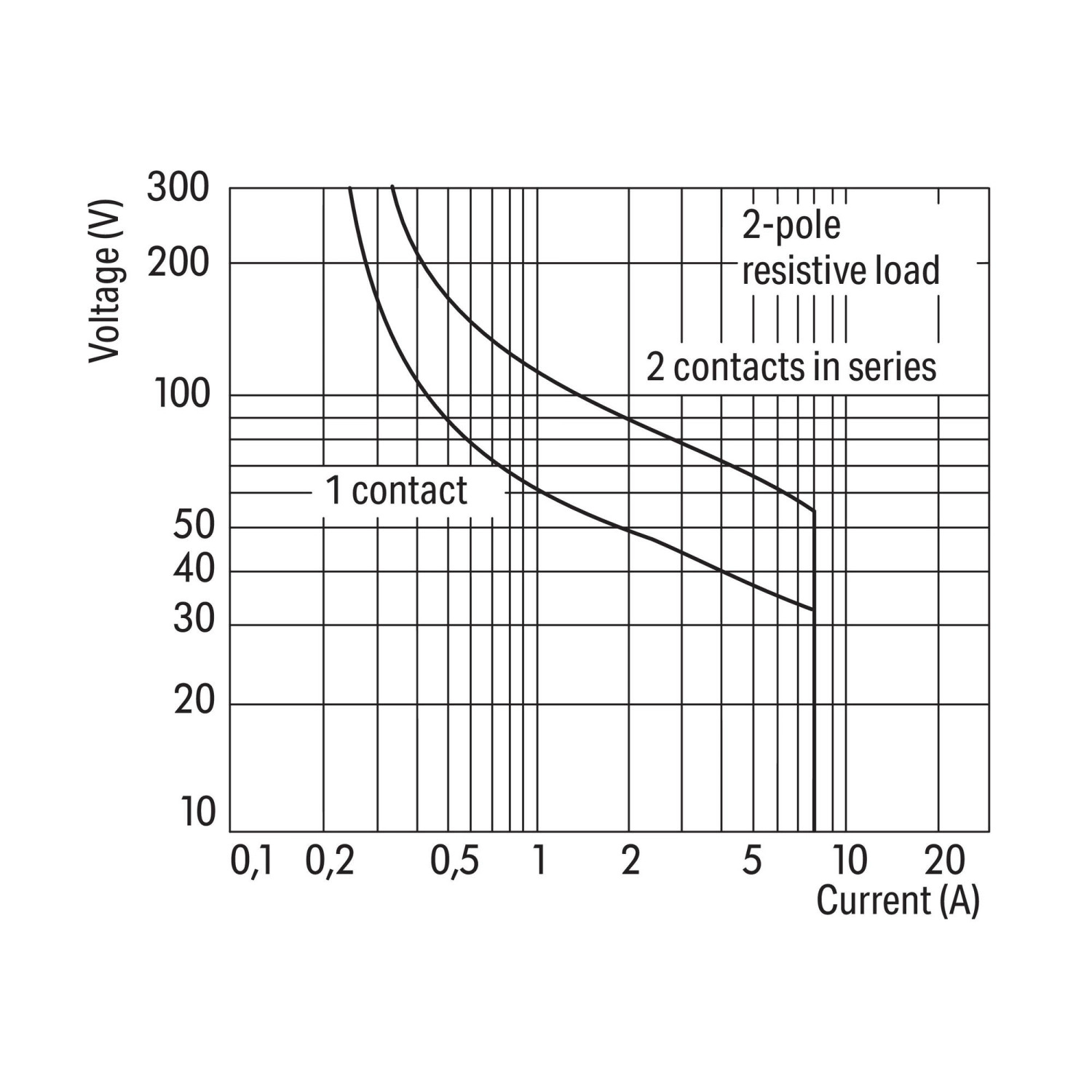

| DC terhelési határgörbe | Ohmos terhelésre megadott feszültség–áram függvény, 0,1–20 A és 10–300 V tengelytartománnyal. A tengelyek végértékei nem tekinthetők együtt alkalmazható kapcsolási határnak; a teljes gyártói görbe irányadó. |
| A kapcsolási frekvencia mértékegysége | A 6 és 1200 érték mértékegysége min⁻¹, azaz percenkénti kapcsolás; az adatok terhelt és terheletlen üzemre vonatkoznak. |
| Két külön DC terhelési görbe | A jelmagyarázat „1 contact” egy érintkezőre, „2 contacts in series” két sorba kapcsolt érintkezőre vonatkozik. A második görbe nem párhuzamos kapcsolást jelöl, és nem emeli 16 A-re a 8 A tartós határáramot. |

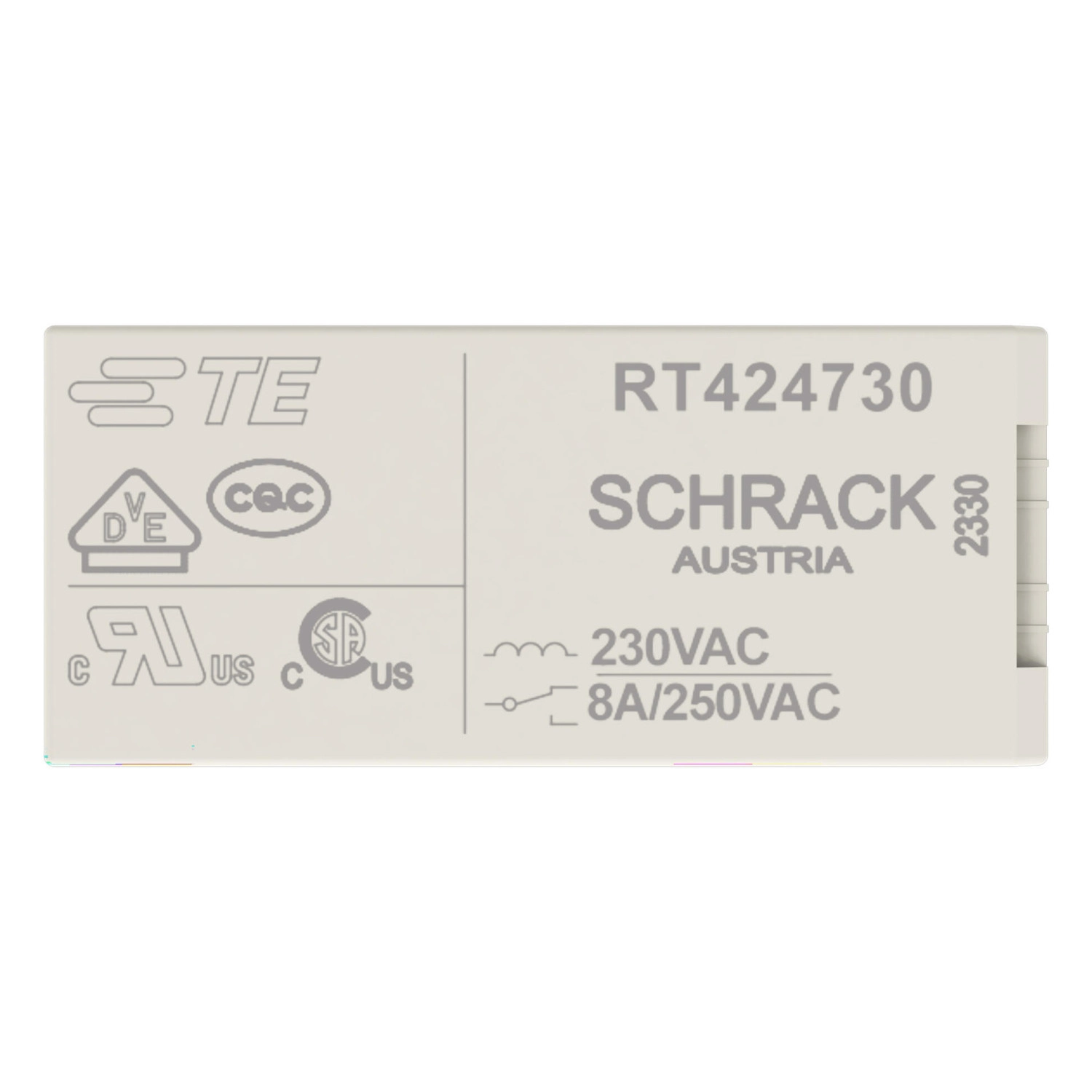

| Származási adat és képi felirat | A kereskedelmi táblázat származási országa DE (Németország), míg a termékképen AUSTRIA felirat látható. A két gyártói közlés külön szerepel; a származási ország táblázatos adata DE. |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
REACH anyagadatok
| REACH jelöltlistás anyag | Ólom; kadmium |
|---|---|
| Ólom CAS-száma | 7439-92-1 |
| Kadmium CAS-száma | 7440-43-9 |
SCIP értesítési számok
| Ausztria | 42ca39fd-429e-489d-af30-b5c2a05c93da |
|---|---|
| Belgium | 31db0a7c-ac58-4b0b-8351-e3fce40969e3 |
| Bulgária | 270661c3-27b8-4e4b-88ab-4dc2f2ac4ec7 |
| Cseh Köztársaság | 8959a965-5a96-4dd0-bd42-d9c1a53b570c |
| Dánia | f7ebfe1b-ad59-4f4f-97a9-072c43e4aae0 |
| Finnország | 74f9c2eb-619a-4ae9-9f3c-7ebdc2f3bddb |
| Franciaország | deefb450-543e-4ffa-8aab-0bc553dd3b27 |
| Németország | 238e1246-552c-4516-a1e6-1a6ad3e687b2 |
| Magyarország | dc05eb0b-5c6f-4d3b-b61f-c3b4daf2b11a |
| Olaszország | 49ae42ad-66ac-4669-8dc8-2251db5f0fbe |
| Hollandia | a4a3752e-ff44-4326-b8bb-06c0c1a3a5de |
| Lengyelország | ecc379b3-37ba-4f24-88e6-73c6514ed487 |
| Románia | fc664087-ef1f-43da-88fe-e664f6def4b6 |
| Svédország | 25232a5d-eff1-43ae-806e-e106da0cc06a |
Opcionális kiegészítő
| 788-102 | Szürke reléaljzat, 2 váltóérintkezővel, 15 mm alaprelékhez; relé nélkül. |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a névleges bemeneti feszültsége?
230 V AC.
Hány váltóérintkezője van?
Kettő.
Mekkora a tartós határárama?
8 A.
Melyik aljzat szerepel opcionális kiegészítőként?
A Wago 788-102, relé nélküli, szürke aljzat.
Fontos tájékoztatás a termékleírásról
Ezt a leírást neked állítottuk össze: a Lumenet munkatársainak szakmai ismeretei és az elérhető gyári adatok adnak támpontot a megfontolt vásárlási döntésedhez. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
788-180
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
12,9 g/db
Cikkszám
4050821867920
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 788-180 alaprelé, 230 V AC, 2 váltóérintkező, 8 A tartós határáram, 13 mm széles, 15 mm magas műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 788-180 |
| GTIN / EAN | 4050821867920 |
| Terméktípus | Alaprelé |
Villamos adatok
| Névleges bemeneti feszültség, UN | 230 V AC |
|---|---|
| Névleges bemeneti áram, UN | 8 mA |
| Váltóérintkezők száma | 2 |
| Érintkező anyaga | AgNi 90/10 |
| Tartós határáram | 8 A |
| Legnagyobb bekapcsolási áram, ohmos AC terhelés | 15 A / 4 s |
| Legnagyobb kapcsolási feszültség | 250 V AC |
| Legnagyobb kapcsolási teljesítmény, ohmos terhelés | AC: 2000 VA; DC: a terhelési határgörbe szerint |
| AC-15 felhasználási kategória | 3 A / 250 V AC |
| DC-13 felhasználási kategória | 2 A / 24 V DC |
| Ajánlott minimumterhelés | 12 V / 10 mA |
| Behúzási idő, tipikus | 8 ms |
| Kiesési idő, tipikus | 6 ms |
| Prellezési idő, tipikus | 10 ms |
| Elektromos élettartam | 10 × 10³ kapcsolás; NO, ohmos terhelés, 23 °C |
| Mechanikai élettartam | 30 × 10⁶ kapcsolás |
| Legnagyobb kapcsolási frekvencia terheléssel | 6 min⁻¹ |
| Legnagyobb kapcsolási frekvencia terhelés nélkül | 1200 min⁻¹ |
| Dielektromos szilárdság, vezérlő-/terhelési áramkör | 5 kVrms; AC, 1 perc |
| Dielektromos szilárdság, nyitott érintkező | 1 kVrms; AC, 1 perc |
| Dielektromos szilárdság, terhelési/terhelési áramkör | 2,5 kVrms; AC, 1 perc |
Méretek, kivitel és környezeti feltételek

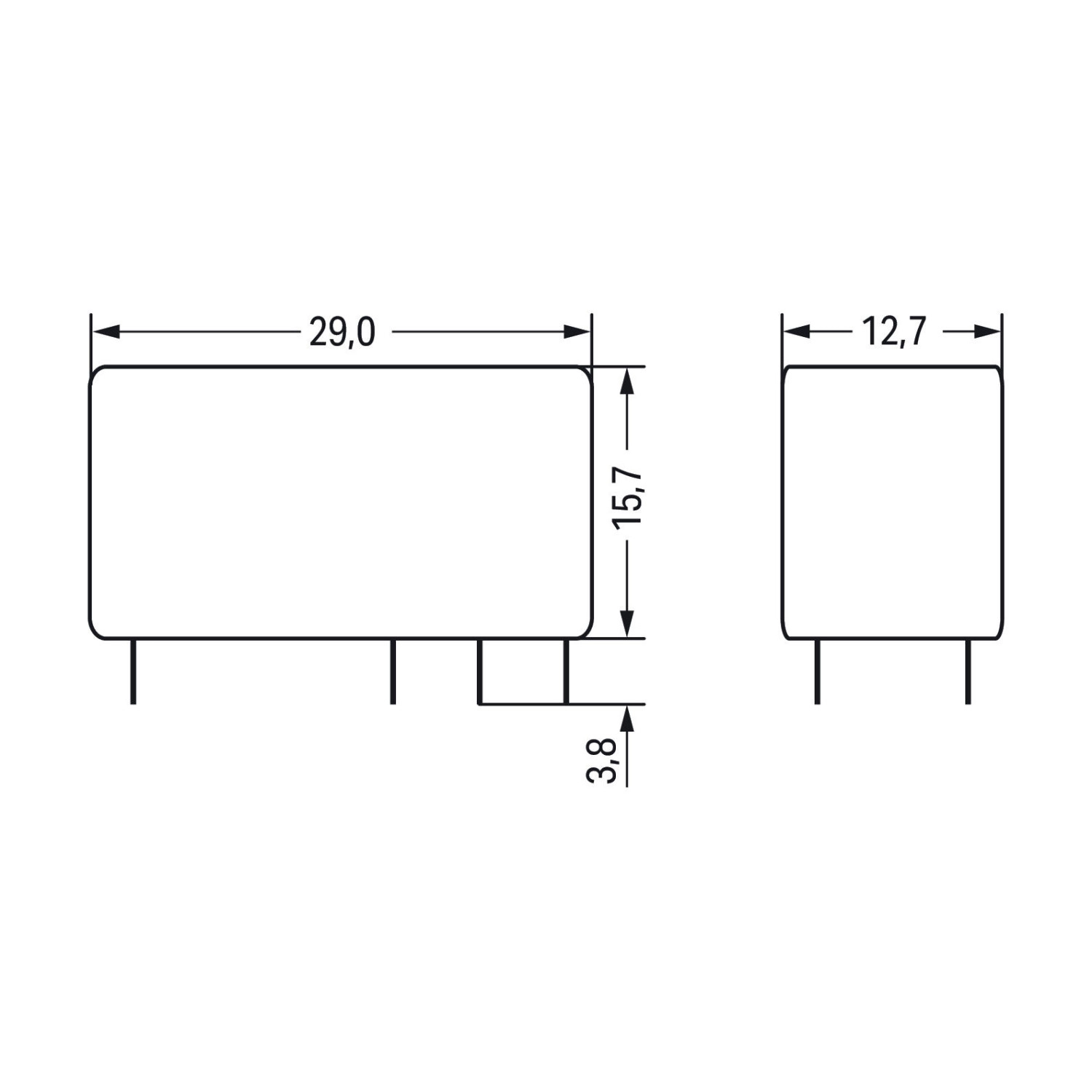

| Szélesség | 12,7 mm / 0,5 inch |
|---|---|
| Magasság a felülettől | 15,7 mm / 0,618 inch |
| Mélység | 29 mm / 1,142 inch |
| Rajz szerinti kivezetéshossz | 3,8 mm |

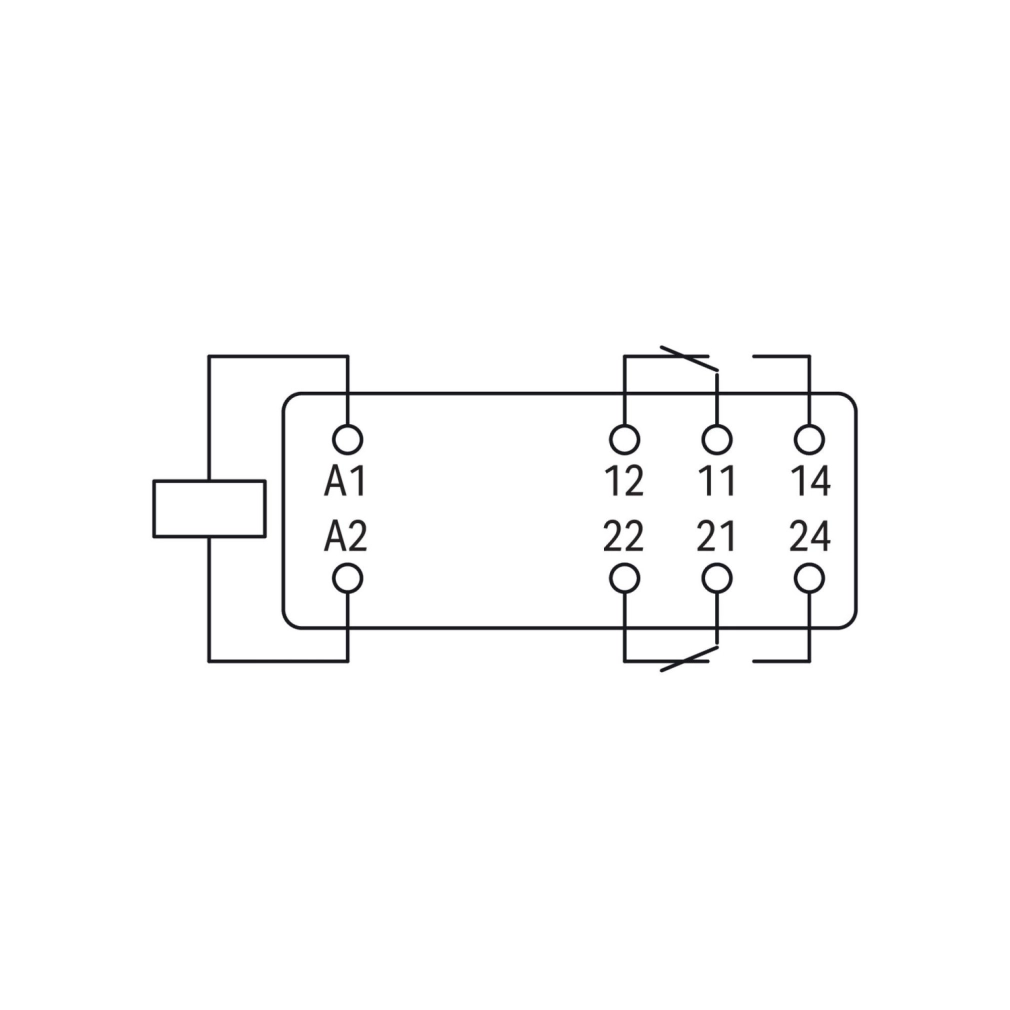

| Csatlakozási jelölések | Tekercs: A1, A2; váltóérintkező: 12, 11, 14; második váltóérintkező: 22, 21, 24 |
| Rögzítés | Dugaszolható modul |
| Tűzterhelés | 0,194 MJ |
| Tömeg | 12,9 g |
| Környezeti hőmérséklet, UN üzemmód | −40 … +70 °C |
| Tárolási hőmérséklet | −40 … +85 °C |
| Szabvány | EN61810-1 |
Alkalmazási feltételek és korlátok
| Modulméret és geometriai méret | A megnevezés 13 mm modulszélességet és 15 mm modulmagasságot említ. A geometriai adatok 12,7 mm szélességet és 15,7 mm felülettől mért magasságot adnak meg; a két méretmegadás külön szerepel. |
|---|---|
| DC terhelési határgörbe | Ohmos terhelésre megadott feszültség–áram függvény, 0,1–20 A és 10–300 V tengelytartománnyal. A tengelyek végértékei nem tekinthetők együtt alkalmazható kapcsolási határnak; a teljes gyártói görbe irányadó. |
| A kapcsolási frekvencia mértékegysége | A 6 és 1200 érték mértékegysége min⁻¹, azaz percenkénti kapcsolás; az adatok terhelt és terheletlen üzemre vonatkoznak. |
| Két külön DC terhelési görbe | A jelmagyarázat „1 contact” egy érintkezőre, „2 contacts in series” két sorba kapcsolt érintkezőre vonatkozik. A második görbe nem párhuzamos kapcsolást jelöl, és nem emeli 16 A-re a 8 A tartós határáramot. |
| Származási adat és képi felirat | A kereskedelmi táblázat származási országa DE (Németország), míg a termékképen AUSTRIA felirat látható. A két gyártói közlés külön szerepel; a származási ország táblázatos adata DE. |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85364900990 |
| Termékcsoport | 6 (interfész-elektronika) |
Termékbesorolások
| UNSPSC | 39122334 |
|---|---|
| eCl@ss 10.0 | 27-37-16-01 |
| eCl@ss 9.0 | 27-37-16-01 |
| ETIM 9.0 | EC001437 |
| ETIM 10.0 | EC001437 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
REACH anyagadatok
| REACH jelöltlistás anyag | Ólom; kadmium |
|---|---|
| Ólom CAS-száma | 7439-92-1 |
| Kadmium CAS-száma | 7440-43-9 |
SCIP értesítési számok
| Ausztria | 42ca39fd-429e-489d-af30-b5c2a05c93da |
|---|---|
| Belgium | 31db0a7c-ac58-4b0b-8351-e3fce40969e3 |
| Bulgária | 270661c3-27b8-4e4b-88ab-4dc2f2ac4ec7 |
| Cseh Köztársaság | 8959a965-5a96-4dd0-bd42-d9c1a53b570c |
| Dánia | f7ebfe1b-ad59-4f4f-97a9-072c43e4aae0 |
| Finnország | 74f9c2eb-619a-4ae9-9f3c-7ebdc2f3bddb |
| Franciaország | deefb450-543e-4ffa-8aab-0bc553dd3b27 |
| Németország | 238e1246-552c-4516-a1e6-1a6ad3e687b2 |
| Magyarország | dc05eb0b-5c6f-4d3b-b61f-c3b4daf2b11a |
| Olaszország | 49ae42ad-66ac-4669-8dc8-2251db5f0fbe |
| Hollandia | a4a3752e-ff44-4326-b8bb-06c0c1a3a5de |
| Lengyelország | ecc379b3-37ba-4f24-88e6-73c6514ed487 |
| Románia | fc664087-ef1f-43da-88fe-e664f6def4b6 |
| Svédország | 25232a5d-eff1-43ae-806e-e106da0cc06a |
Opcionális kiegészítő
| 788-102 | Szürke reléaljzat, 2 váltóérintkezővel, 15 mm alaprelékhez; relé nélkül. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
