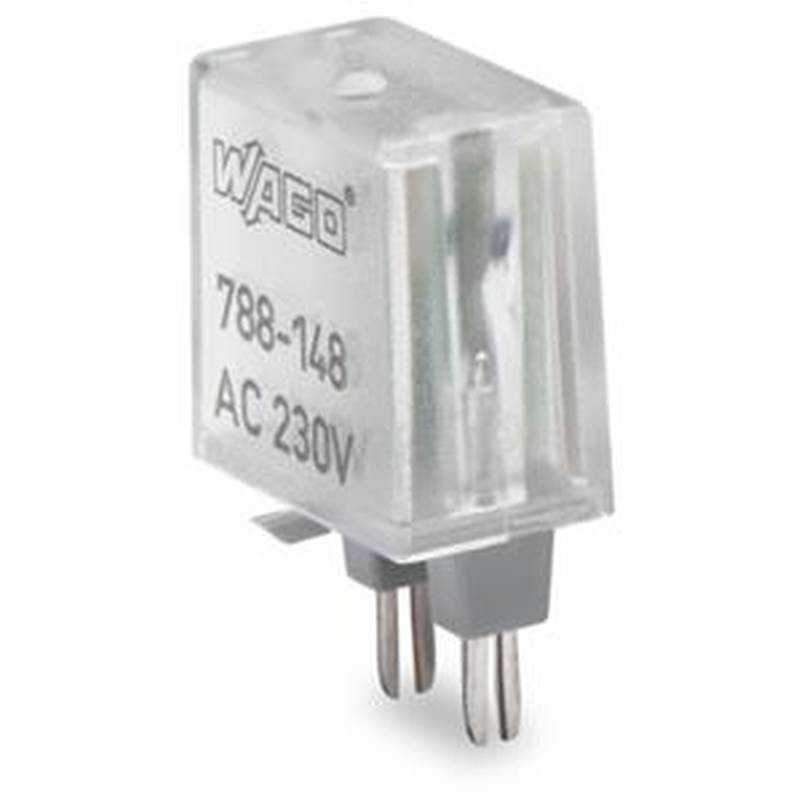

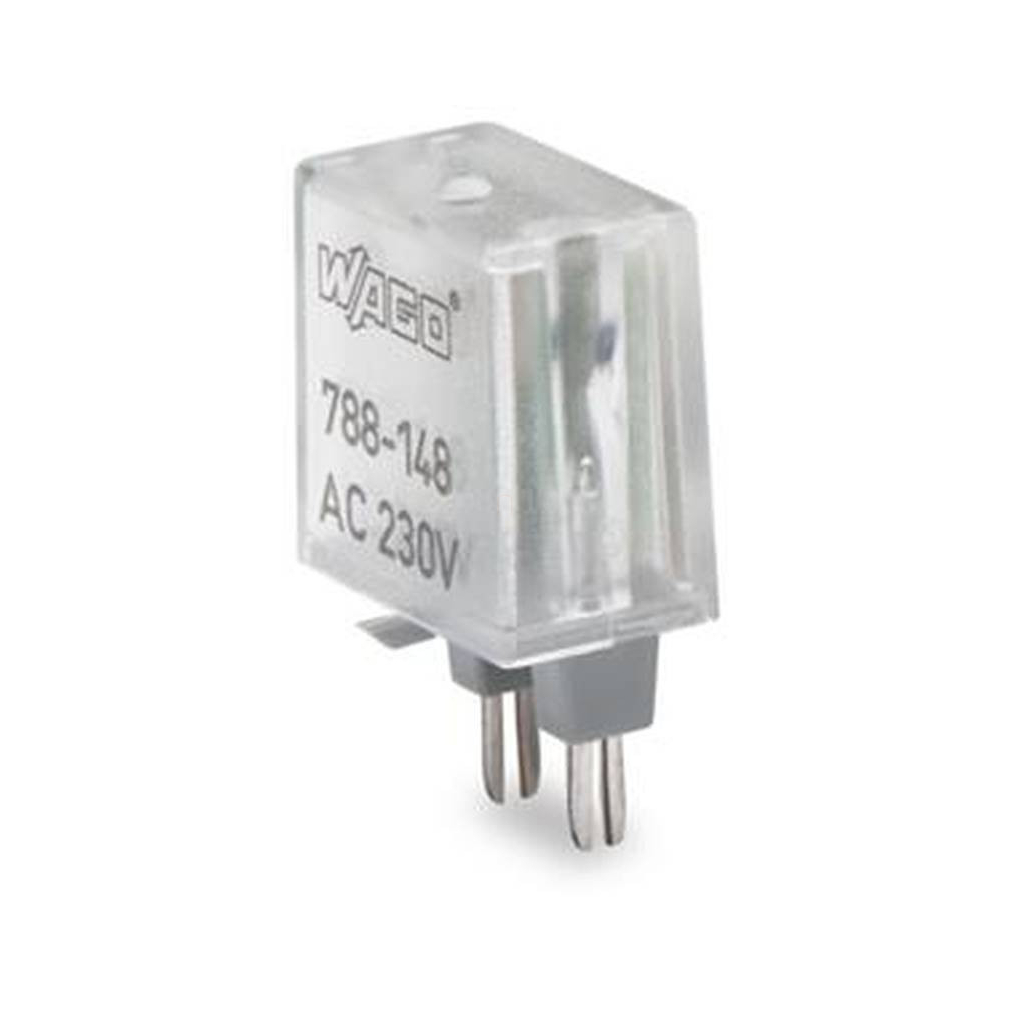

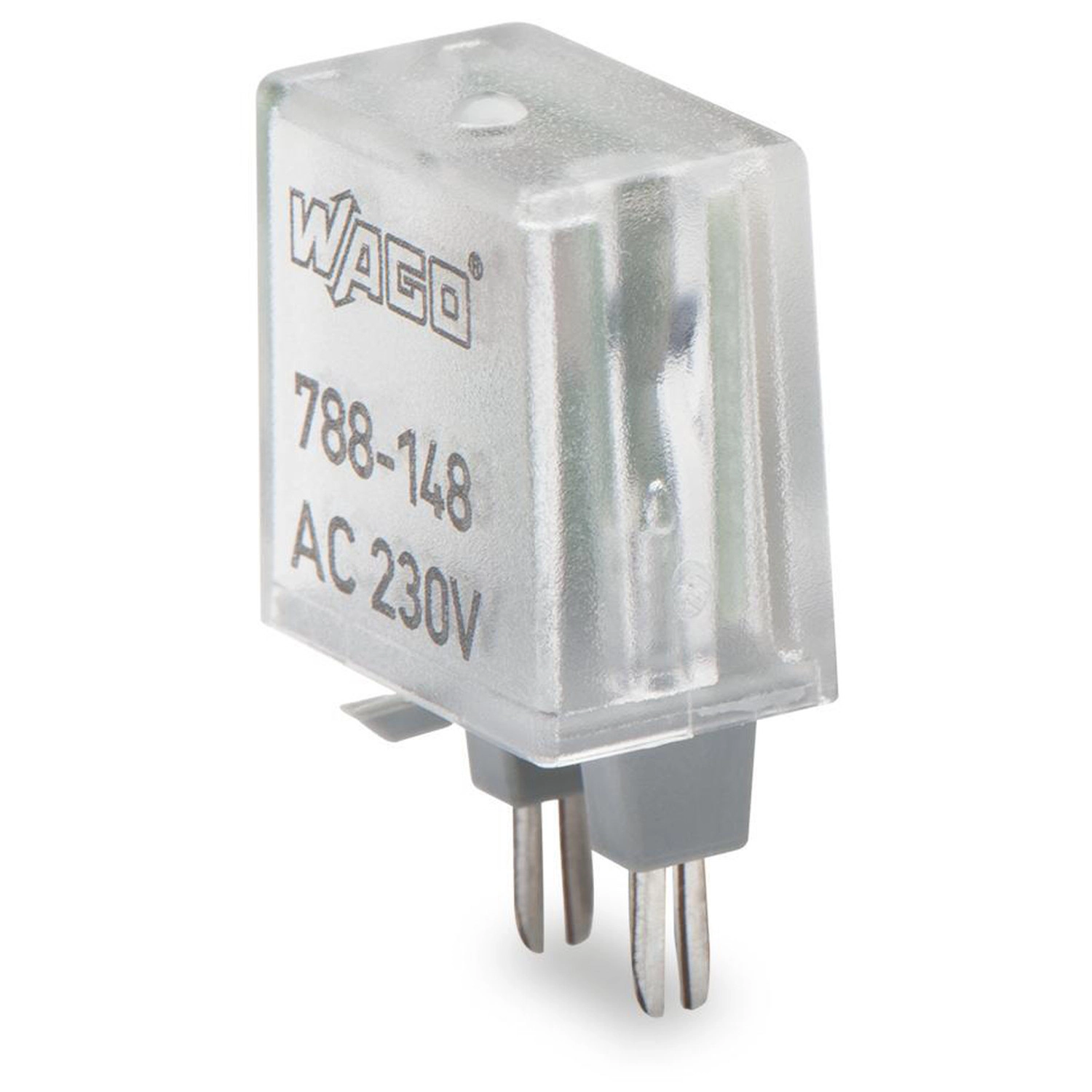

A Wago 788-148 dugaszolható RC szűrőmodul 230 V AC névleges feszültséghez, 0–230 V AC működési tartományban használható. A szűrőelem ellenállása 470 Ω, kapacitása 100 nF, névleges hálózati frekvenciatartománya 50–60 Hz.
Kialakítás és műszaki adatok
| Névleges működési feszültség | 230 V AC |
|---|
| Működési feszültség | 0–230 V AC |
|---|
| Adatlapi energiafogyasztás UN esetén – megadott áram | 7,2 mA 230 V AC, 50 Hz mellett; 3,6 mA 115 V AC, 50 Hz mellett |
|---|
| Névleges hálózati frekvenciatartomány | 50–60 Hz |
|---|
| Ellenállás | 470 Ω |
|---|
| Kapacitás | 100 nF |
|---|

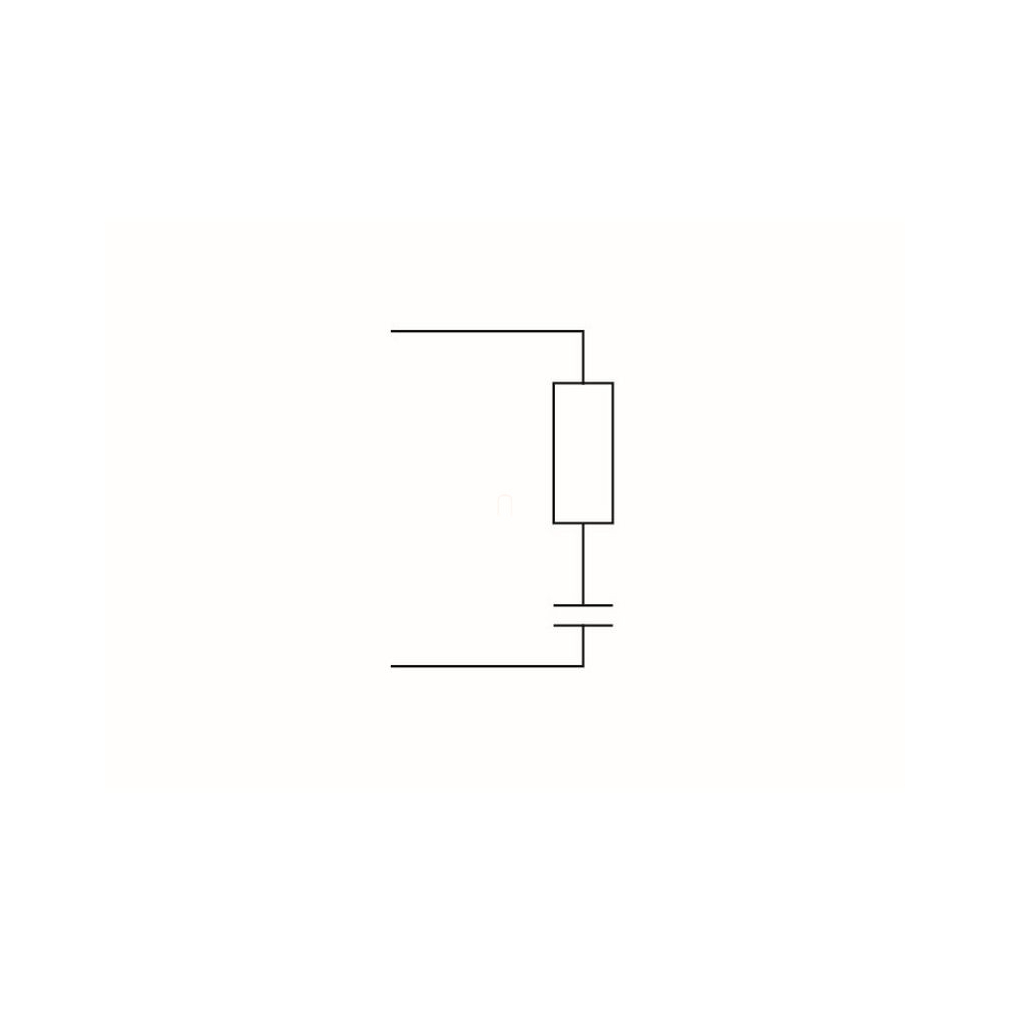

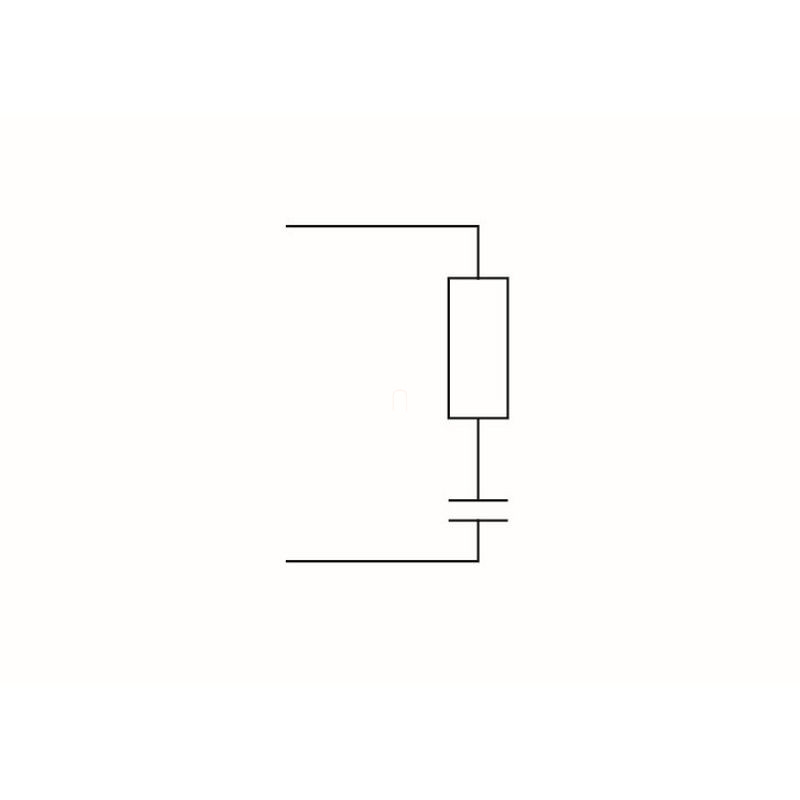

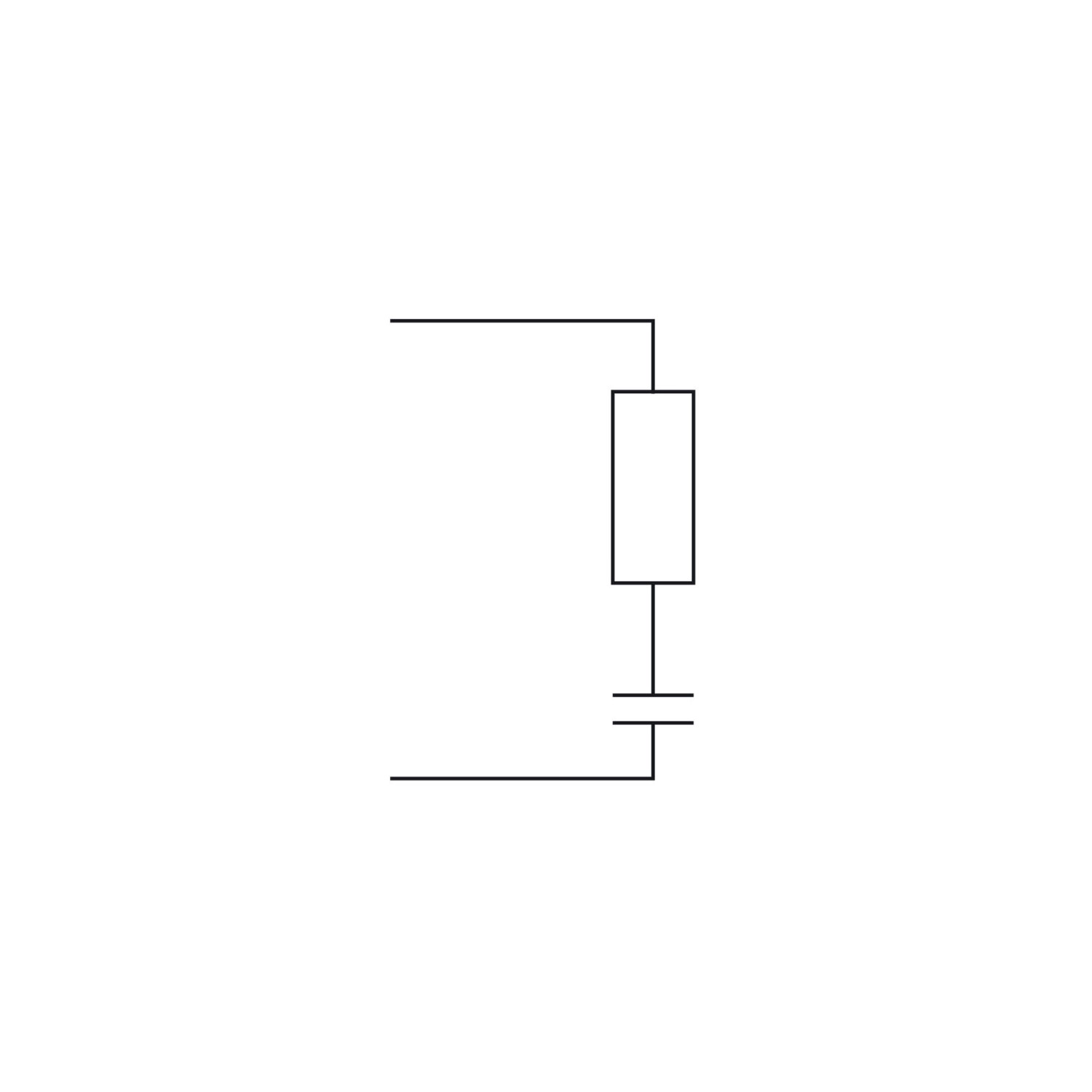

| Áramköri kialakítás | Soros RC-tag, a kapcsolási rajz szerint |
|---|
| Szélesség | 15 mm / 0,591 inch |
|---|
| Magasság a felülettől | 15,7 mm / 0,618 inch |
|---|
| Mélység | 10 mm / 0,394 inch |
|---|
| Rögzítés típusa | Dugaszolható modul |
|---|
| Tűzterhelés | 0,026 MJ |
|---|
| Tömeg | 1,5 g |
|---|
| Üzemi hőmérséklet UN mellett | −25 … +70 °C |
|---|
| Tárolási hőmérséklet | −40 … +70 °C |
|---|
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Alkalmazási feltételek
| Maradékfeszültség feltétele | A biztonságos működéshez a maradékfeszültségnek a relé kioldási feszültsége alatt kell maradnia. A jelenséget hosszú csatlakozóvezetékek kapacitása vagy félvezetők szivárgó árama is okozhatja. |
|---|
| Egyenáramú relék általános kioldási adata | A névleges feszültség 5%-a vagy kisebb, a gyártó által hivatkozott VDE0435 szerint. |
|---|
| Váltóáramú relék általános kioldási adata | A névleges feszültség 15%-a, a gyártó által hivatkozott VDE0435 szerint. |
|---|
| Túl nagy maradékfeszültség | A relé nem tud visszaállni. Az ok függvényében a kábelvezetés megváltoztatása vagy RC-tag párhuzamos csatlakoztatása jelenthet megoldást. |
|---|
| A modul saját feszültségtartománya | A fenti DC-relékre vonatkozó általános megjegyzés nem ad DC-besorolást a 788-148 modulnak; saját tartománya 0–230 V AC. |
|---|
Szabvány és jóváhagyás
| Szabvány | EN60664-1 |
|---|
| EAC | GZO Almaty Standart; TP TC004/2011; EAC CoC03084 |
|---|
Csomagolás
| Csomagolási mennyiség | 50 (25) db |
|---|
| Csomagolás típusa | Doboz |
|---|
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora az ellenállása és kapacitása?+−
Milyen feszültségre való?+−
230 V AC névleges feszültségre; saját működési tartománya 0–230 V AC.
Mikor jelent gondot a maradékfeszültség?+−
Ha meghaladja a relé kioldási feszültségét, a relé nem tud visszaállni.
