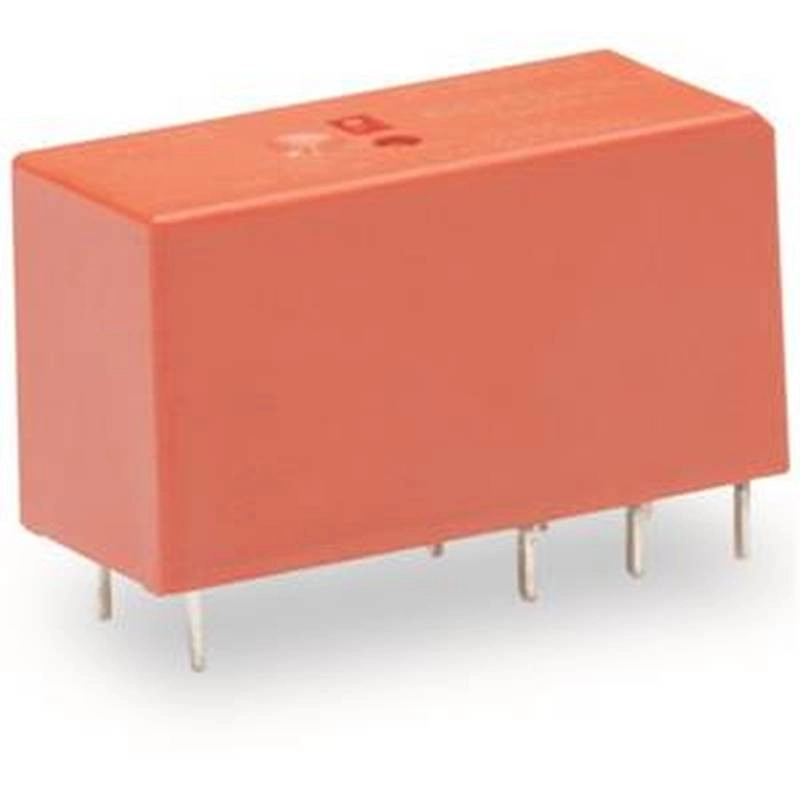

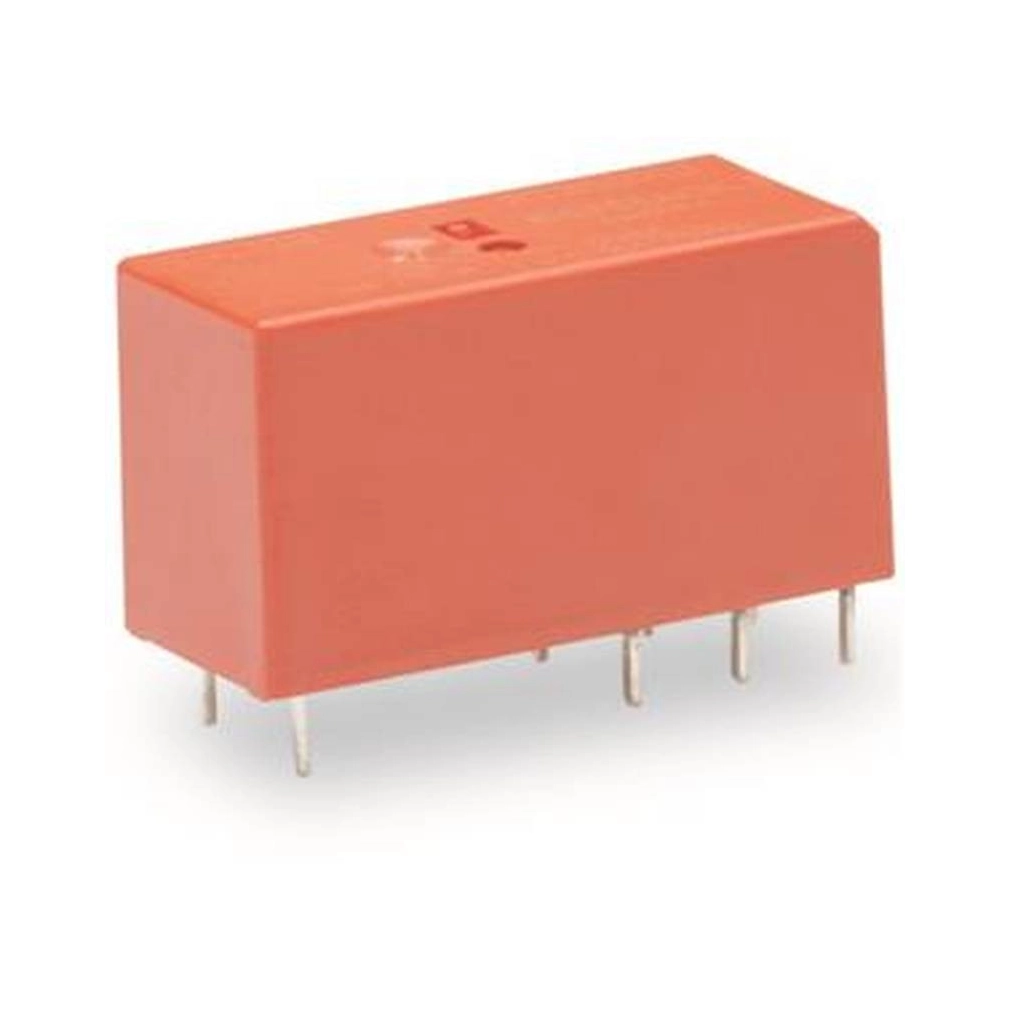

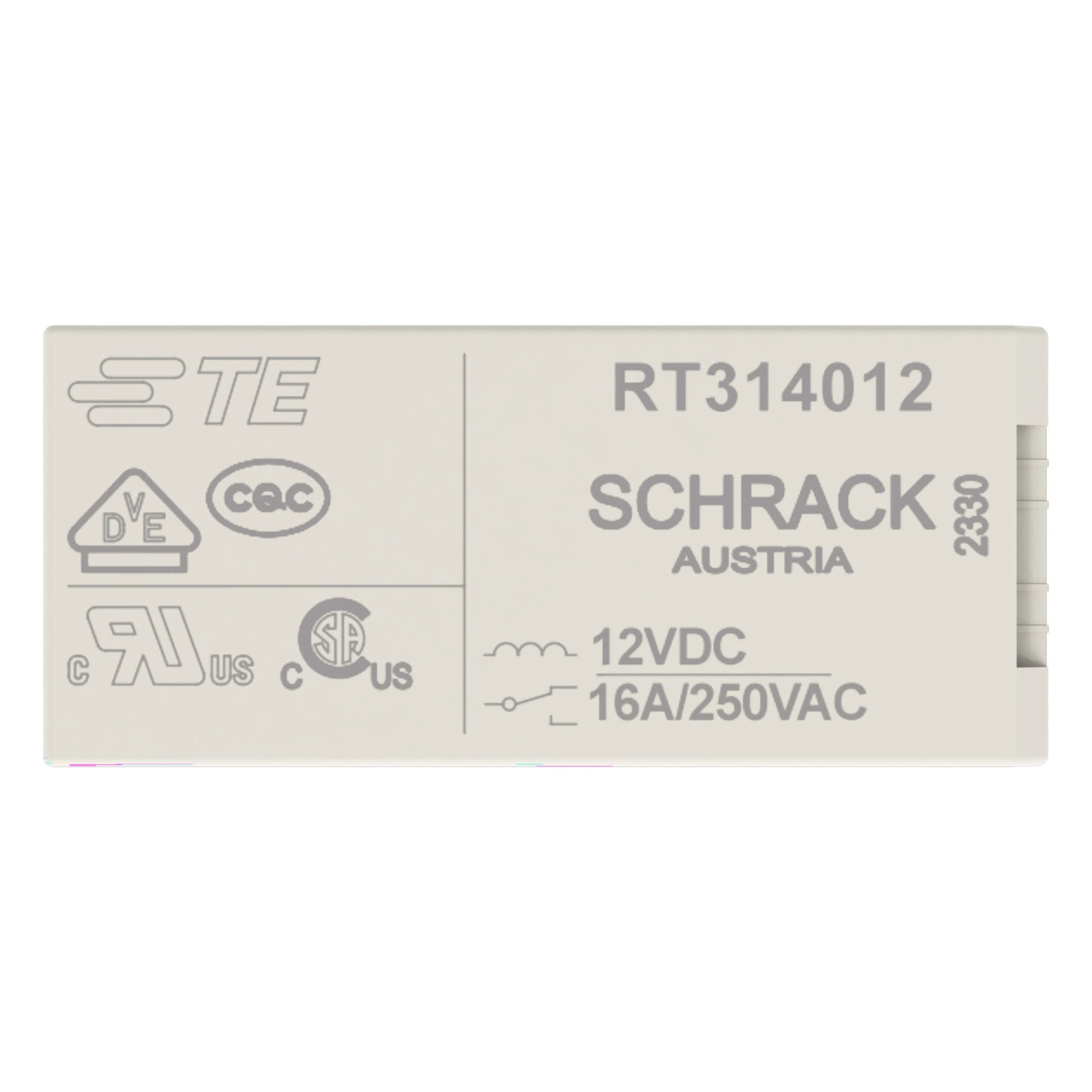

Wago 788-150 alaprelé, 12 V DC, 1 váltóérintkező, 16 A tartós határáram, 13 mm széles, 15 mm magas
RRP:2 707 Ft
2 680 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
2 334 Ft
nettó 1 838 Ft
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
WAGO 788-150 REL-E 12 VDC, ipari jelillesztési, kapcsolási és mérési feladatokhoz.
A Wago 788-150 alaprelé 12 V DC névleges bemeneti feszültséggel és egy AgNi 90/10 váltóérintkezővel készül. Tartós határárama 16 A; a megadott váltakozó és egyenáramú terhelési feltételeket külön kell figyelembe venni.
Villamos adatok
| Névleges bemeneti feszültség, UN | 12 V DC |
|---|---|
| Névleges bemeneti áram, UN | 34 mA |
| Váltóérintkezők száma | 1 |
| Érintkező anyaga | AgNi 90/10 |
| Tartós határáram | 16 A |
| Legnagyobb bekapcsolási áram, ohmos AC terhelés | 30 A / 4 s |
| Legnagyobb kapcsolási feszültség | 250 V AC |
| Legnagyobb kapcsolási teljesítmény, ohmos terhelés | AC: 4000 VA; DC: a terhelési határgörbe szerint |
| AC-15 felhasználási kategória | 6 A / 250 V AC |
| DC-13 felhasználási kategória | 2 A / 24 V DC |
| Ajánlott minimumterhelés | 12 V / 10 mA |
| Behúzási idő, tipikus | 8 ms |
| Kiesési idő, tipikus | 6 ms |
| Prellezési idő, tipikus | 6 ms |
| Elektromos élettartam | 30 × 10³ kapcsolás; NO, ohmos terhelés, 23 °C |
| Mechanikai élettartam | 30 × 10⁶ kapcsolás |
| Legnagyobb kapcsolási frekvencia terheléssel | 6 min⁻¹ |
| Legnagyobb kapcsolási frekvencia terhelés nélkül | 1200 min⁻¹ |
| Dielektromos szilárdság, vezérlő-/terhelési áramkör | 5 kVrms; AC, 1 perc |
| Dielektromos szilárdság, nyitott érintkező | 1 kVrms; AC, 1 perc |
Méretek, kivitel és környezeti feltételek

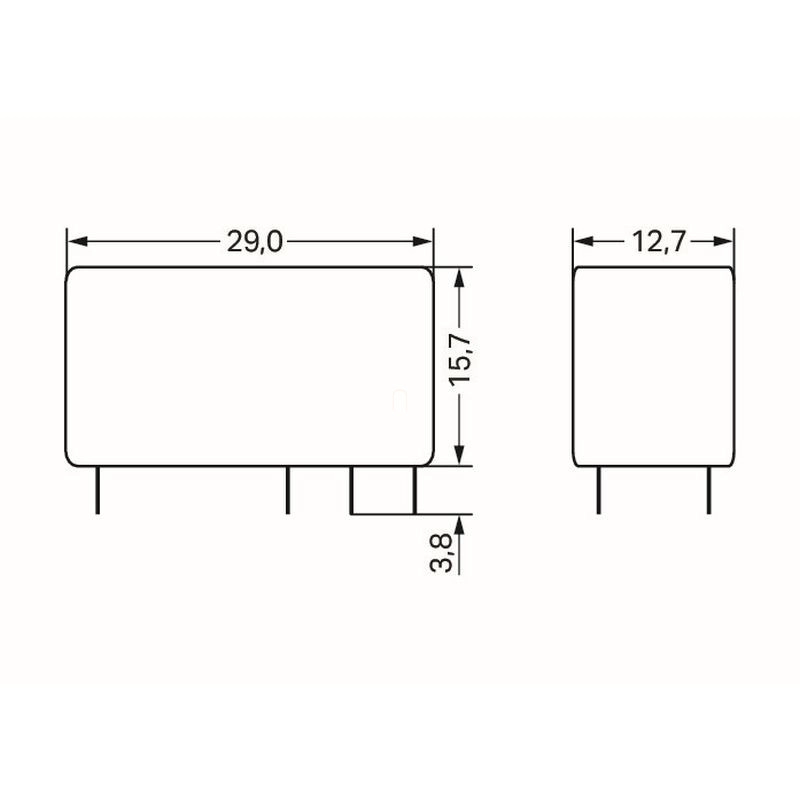

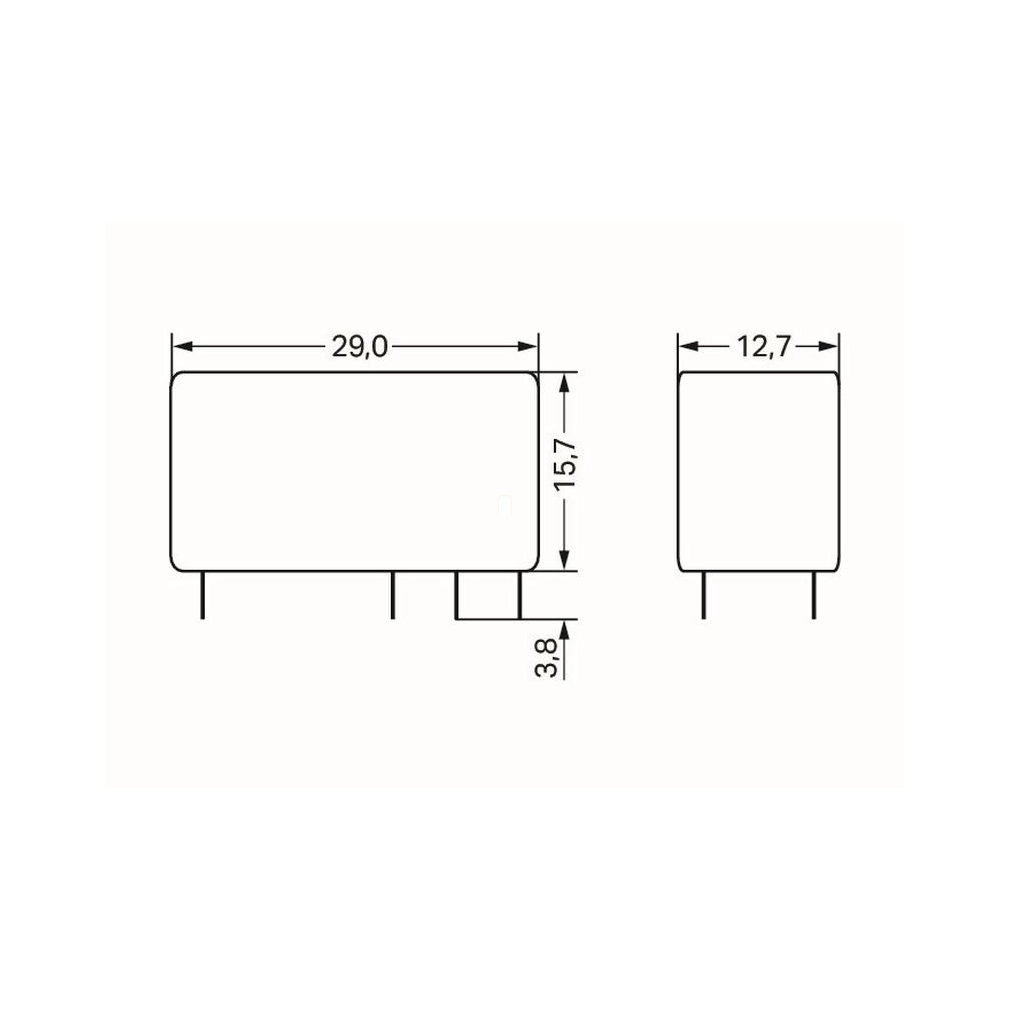

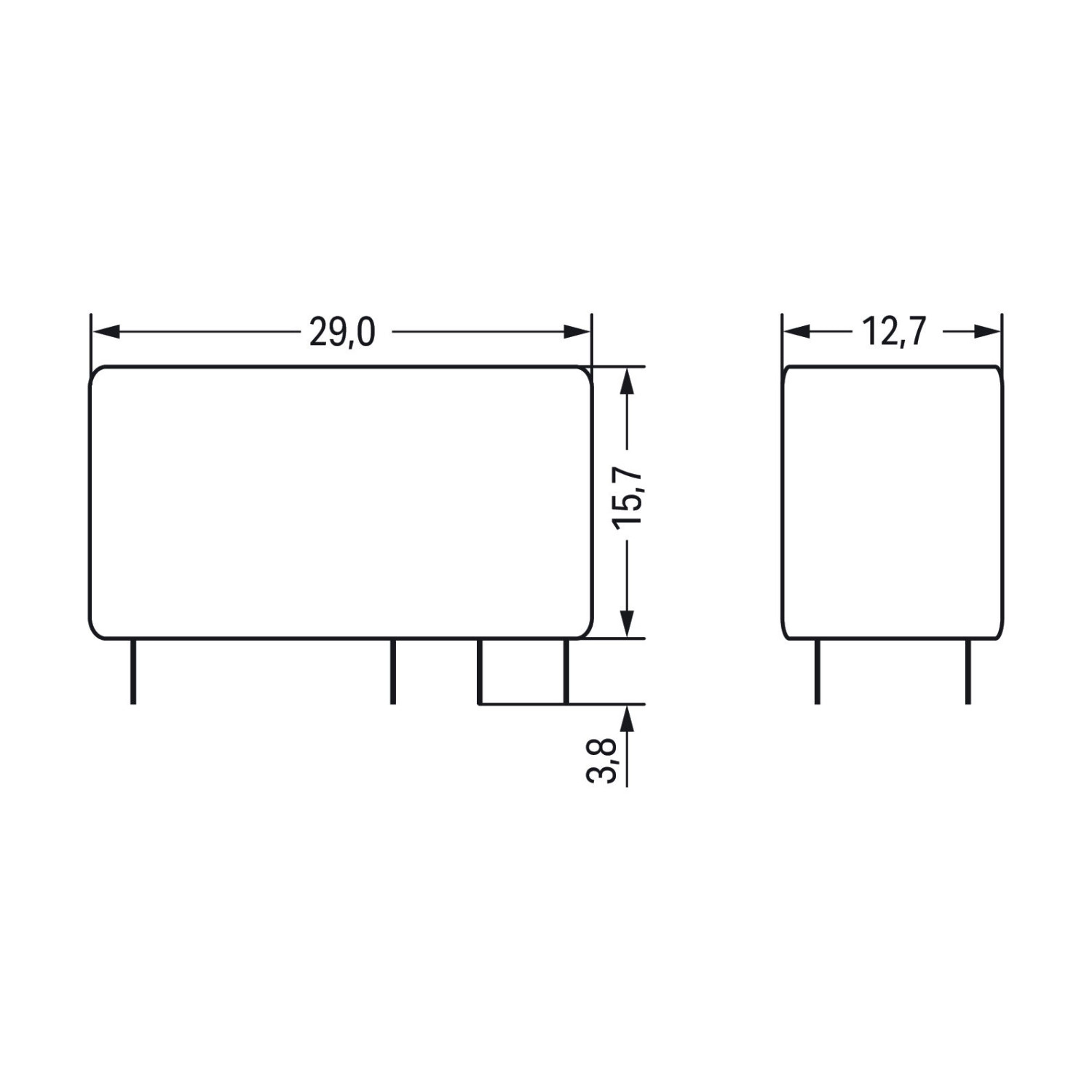

| Szélesség | 12,7 mm / 0,5 inch |
|---|---|
| Magasság a felülettől | 15,7 mm / 0,618 inch |
| Mélység | 29 mm / 1,142 inch |
| Rajz szerinti kivezetéshossz | 3,8 mm |

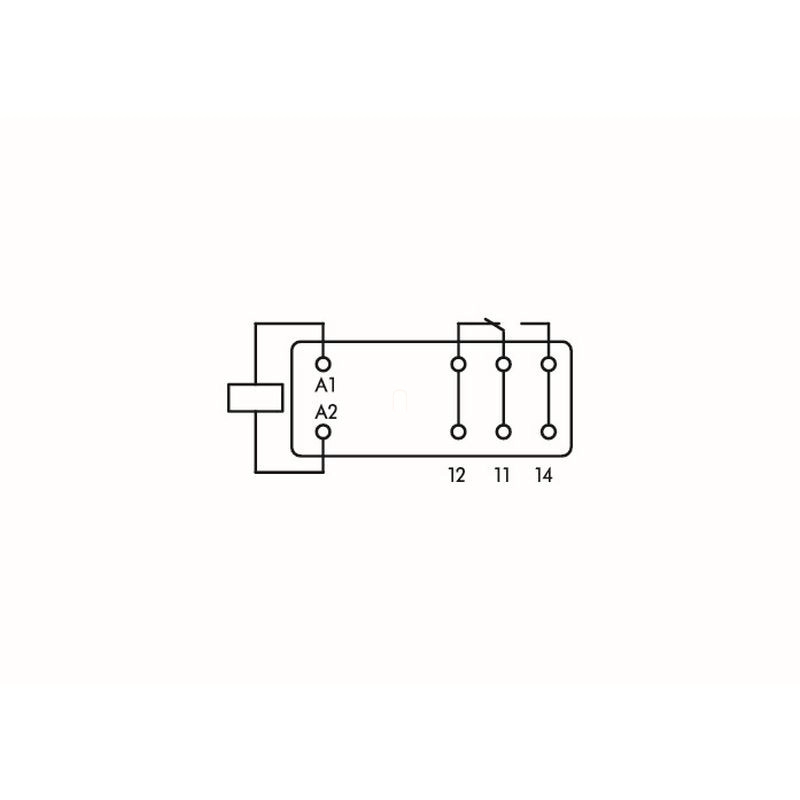

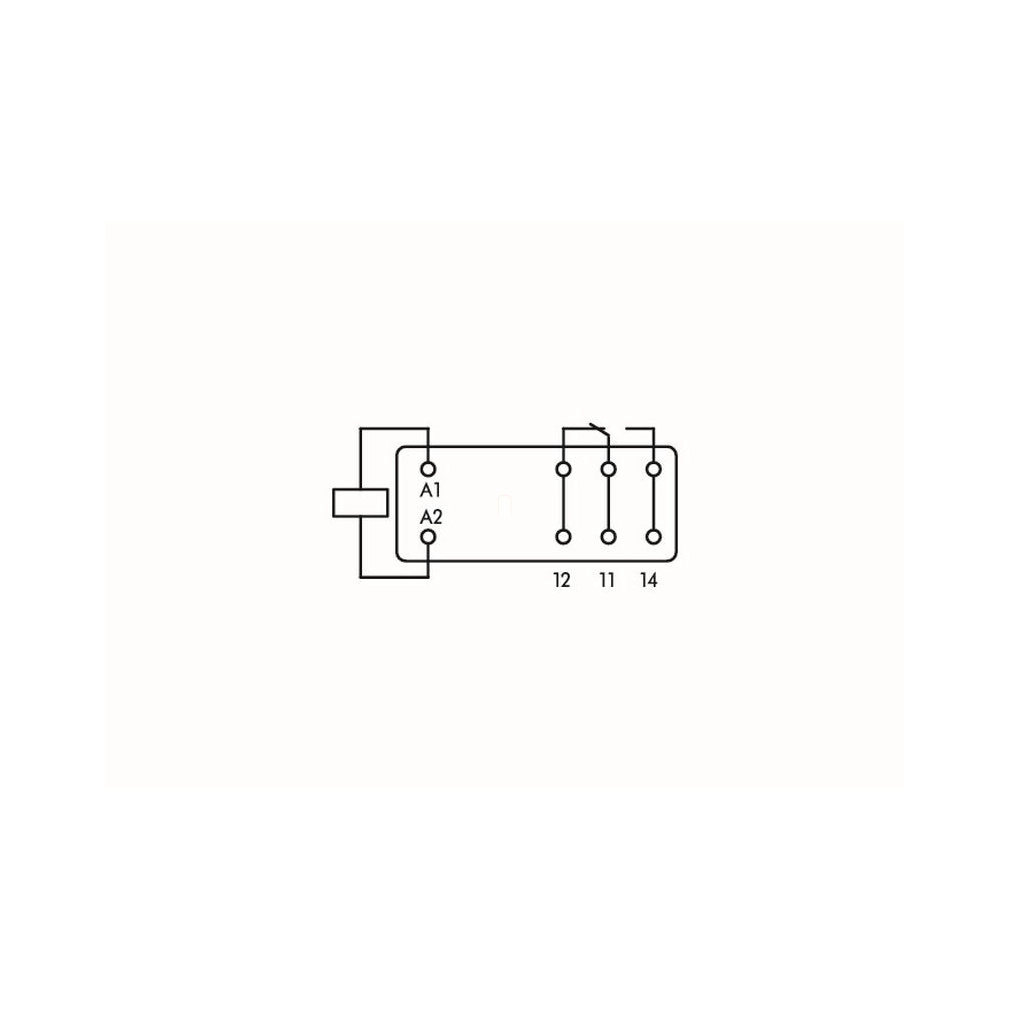

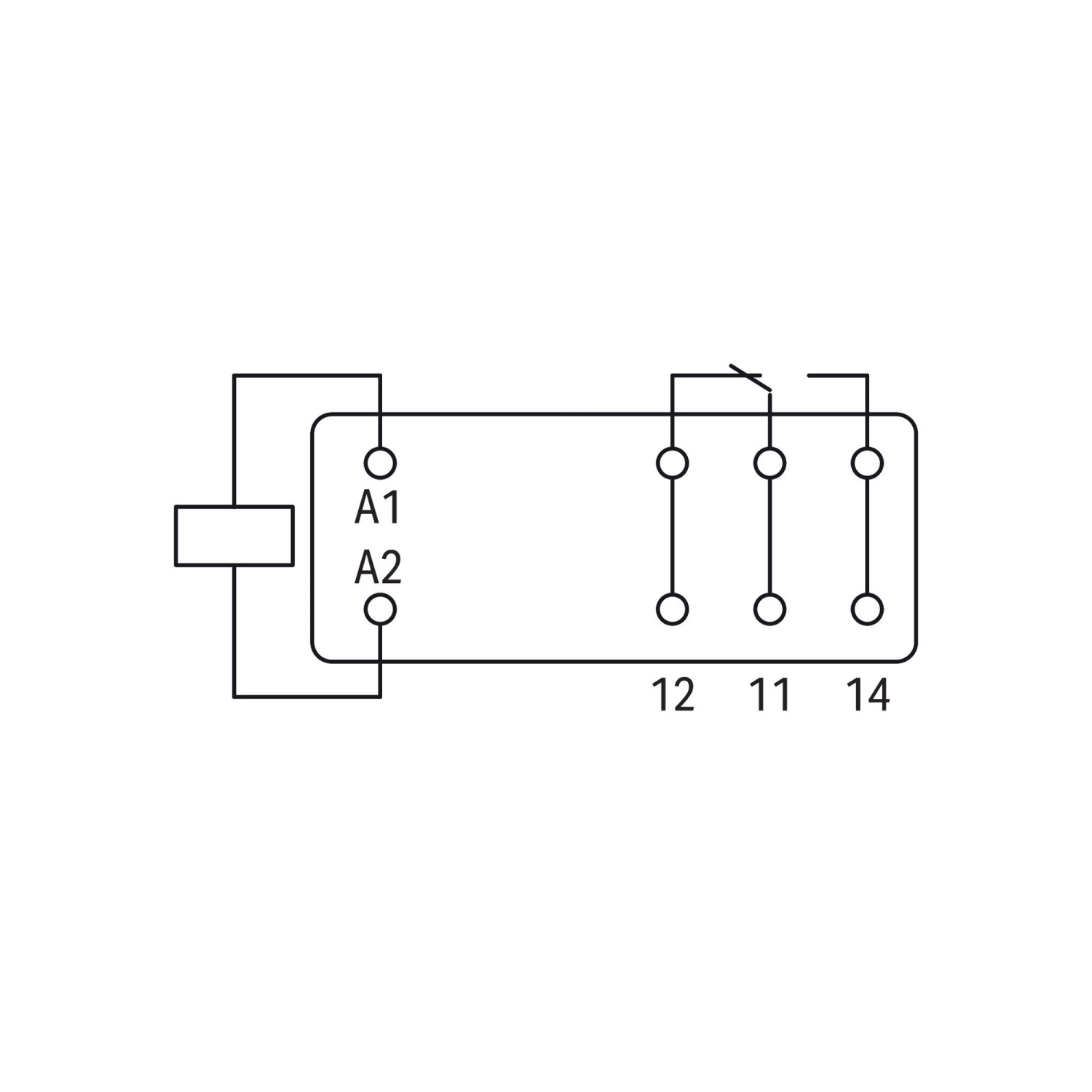

| Csatlakozási jelölések | Tekercs: A1, A2; váltóérintkező: 12, 11, 14 |
| Rögzítés | Dugaszolható modul |
| Tömeg | 13,1 g |
| Környezeti hőmérséklet, UN üzemmód | −40 … +85 °C |
| Tárolási hőmérséklet | −40 … +85 °C |
| Szabvány | EN61810-1 |
Alkalmazási feltételek és korlátok
| Modulméret és geometriai méret | A megnevezés 13 mm modulszélességet és 15 mm modulmagasságot említ. A geometriai adatok 12,7 mm szélességet és 15,7 mm felülettől mért magasságot adnak meg; a két méretmegadás külön szerepel. |
|---|---|

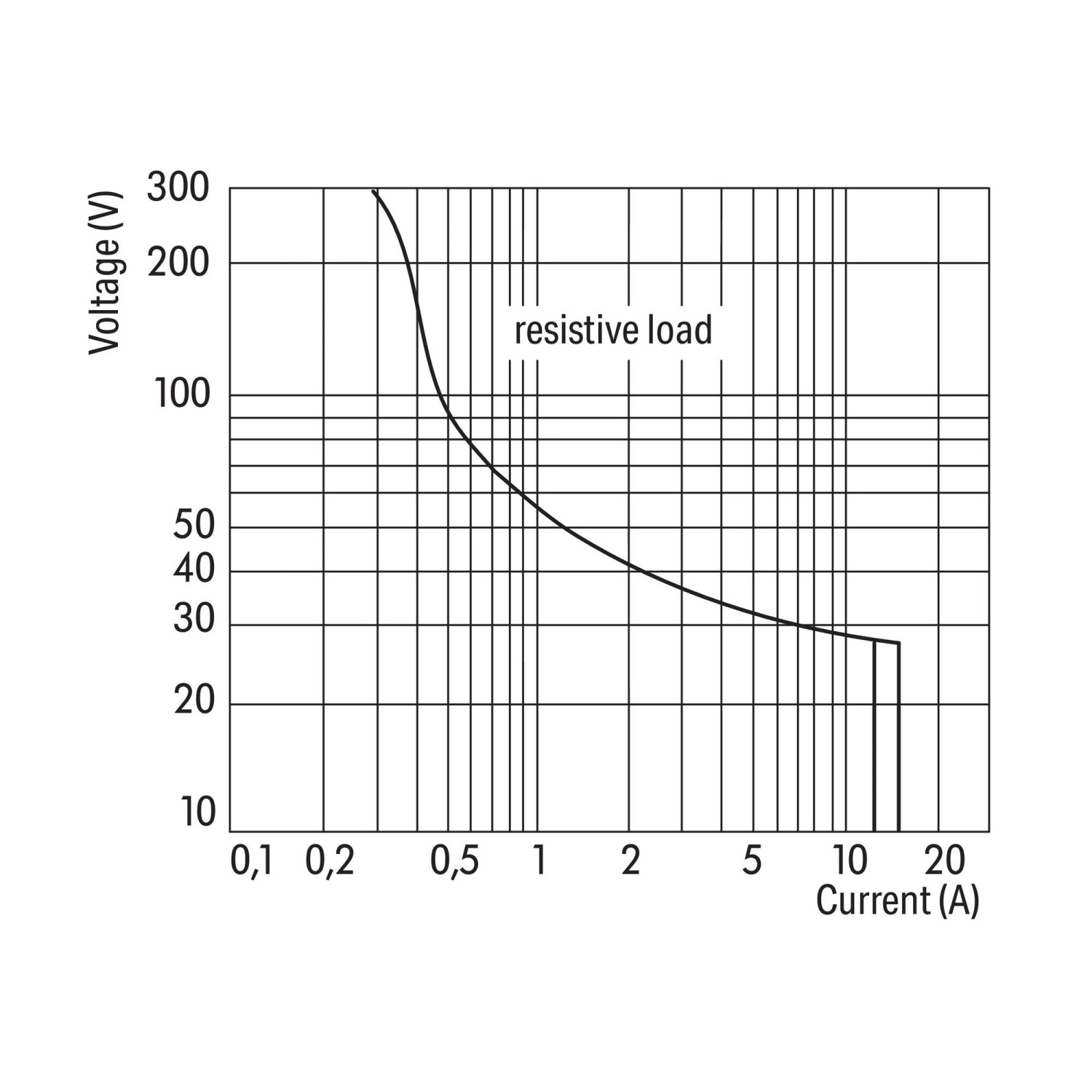

| DC terhelési határgörbe | Ohmos terhelésre megadott feszültség–áram függvény, 0,1–20 A és 10–300 V tengelytartománnyal. A tengelyek végértékei nem tekinthetők együtt alkalmazható kapcsolási határnak; a teljes gyártói görbe irányadó. |
| A kapcsolási frekvencia mértékegysége | A 6 és 1200 érték mértékegysége min⁻¹, azaz percenkénti kapcsolás; az adatok terhelt és terheletlen üzemre vonatkoznak. |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
REACH anyagadatok
| REACH jelöltlistás anyag | Ólom; kadmium |
|---|---|
| Ólom CAS-száma | 7439-92-1 |
| Kadmium CAS-száma | 7440-43-9 |
SCIP értesítési számok
| Ausztria | 18bfe4fa-b008-427c-b15b-005361886a99 |
|---|---|
| Belgium | e91f83d8-da3f-43db-b336-4a6e9367ef01 |
| Bulgária | 3231c056-0dc6-471a-8612-5dd068f93069 |
| Cseh Köztársaság | b5e76aee-b4d0-4726-bfa3-fb98efd07dce |
| Dánia | 84d9da31-eeb7-4ee0-947d-c9b6c5cef632 |
| Finnország | 99b62071-bf0e-4bd4-a895-cbb87e6741d2 |
| Franciaország | 0b11b22d-17ce-4d3d-a984-27cec09bfb7d |
| Németország | ee20dc5f-eab2-4a3c-9d1c-b9b215dd3cd3 |
| Magyarország | 49c9b9dd-4870-4b2d-8966-3e9040bf0a09 |
| Olaszország | 473eb418-9a30-4e35-aea3-e973e47ed06d |
| Hollandia | b0eb66fa-4b0f-43ad-a498-0cfb02586618 |
| Lengyelország | 2bb86ee7-0ec5-4806-9cd1-9c73f3def593 |
| Románia | 9f151eff-ea38-4caa-aedf-ec6f2f1189ca |
| Svédország | bb4a7814-72d8-4cd1-81c6-ee8a2faefd45 |
Opcionális kiegészítő
| 788-100 | Szürke reléaljzat, 1 váltóérintkezővel, 15 mm alaprelékhez; relé nélkül. |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a névleges bemeneti feszültsége?
12 V DC.
Hány váltóérintkezője van?
Egy.
Mekkora a tartós határárama?
16 A.
Melyik aljzat szerepel opcionális kiegészítőként?
A Wago 788-100, relé nélküli, szürke aljzat.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai szakmai tudásukat és a rendelkezésre álló gyári adatokat felhasználva készítették ezt a leírást, hogy segítsék megalapozott vásárlási döntésedet. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
788-150
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
14,71 g/db
Cikkszám
4045454303778
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 788-150 alaprelé, 12 V DC, 1 váltóérintkező, 16 A tartós határáram, 13 mm széles, 15 mm magas műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 788-150 |
| GTIN / EAN | 4045454303778 |
| Terméktípus | Alaprelé |
Villamos adatok
| Névleges bemeneti feszültség, UN | 12 V DC |
|---|---|
| Névleges bemeneti áram, UN | 34 mA |
| Váltóérintkezők száma | 1 |
| Érintkező anyaga | AgNi 90/10 |
| Tartós határáram | 16 A |
| Legnagyobb bekapcsolási áram, ohmos AC terhelés | 30 A / 4 s |
| Legnagyobb kapcsolási feszültség | 250 V AC |
| Legnagyobb kapcsolási teljesítmény, ohmos terhelés | AC: 4000 VA; DC: a terhelési határgörbe szerint |
| AC-15 felhasználási kategória | 6 A / 250 V AC |
| DC-13 felhasználási kategória | 2 A / 24 V DC |
| Ajánlott minimumterhelés | 12 V / 10 mA |
| Behúzási idő, tipikus | 8 ms |
| Kiesési idő, tipikus | 6 ms |
| Prellezési idő, tipikus | 6 ms |
| Elektromos élettartam | 30 × 10³ kapcsolás; NO, ohmos terhelés, 23 °C |
| Mechanikai élettartam | 30 × 10⁶ kapcsolás |
| Legnagyobb kapcsolási frekvencia terheléssel | 6 min⁻¹ |
| Legnagyobb kapcsolási frekvencia terhelés nélkül | 1200 min⁻¹ |
| Dielektromos szilárdság, vezérlő-/terhelési áramkör | 5 kVrms; AC, 1 perc |
| Dielektromos szilárdság, nyitott érintkező | 1 kVrms; AC, 1 perc |
Méretek, kivitel és környezeti feltételek
| Szélesség | 12,7 mm / 0,5 inch |
|---|---|
| Magasság a felülettől | 15,7 mm / 0,618 inch |
| Mélység | 29 mm / 1,142 inch |
| Rajz szerinti kivezetéshossz | 3,8 mm |
| Csatlakozási jelölések | Tekercs: A1, A2; váltóérintkező: 12, 11, 14 |
| Rögzítés | Dugaszolható modul |
| Tömeg | 13,1 g |
| Környezeti hőmérséklet, UN üzemmód | −40 … +85 °C |
| Tárolási hőmérséklet | −40 … +85 °C |
| Szabvány | EN61810-1 |
Alkalmazási feltételek és korlátok
| Modulméret és geometriai méret | A megnevezés 13 mm modulszélességet és 15 mm modulmagasságot említ. A geometriai adatok 12,7 mm szélességet és 15,7 mm felülettől mért magasságot adnak meg; a két méretmegadás külön szerepel. |
|---|---|
| DC terhelési határgörbe | Ohmos terhelésre megadott feszültség–áram függvény, 0,1–20 A és 10–300 V tengelytartománnyal. A tengelyek végértékei nem tekinthetők együtt alkalmazható kapcsolási határnak; a teljes gyártói görbe irányadó. |
| A kapcsolási frekvencia mértékegysége | A 6 és 1200 érték mértékegysége min⁻¹, azaz percenkénti kapcsolás; az adatok terhelt és terheletlen üzemre vonatkoznak. |
Származás és besorolás
| Származási ország | AT (Ausztria) |
|---|---|
| Vámtarifaszám | 85364900990 |
| Termékcsoport | 6 (interfész-elektronika) |
Termékbesorolások
| UNSPSC | 39122334 |
|---|---|
| eCl@ss 10.0 | 27-37-16-01 |
| eCl@ss 9.0 | 27-37-16-01 |
| ETIM 9.0 | EC001437 |
| ETIM 10.0 | EC001437 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.08.31. |
|---|
REACH anyagadatok
| REACH jelöltlistás anyag | Ólom; kadmium |
|---|---|
| Ólom CAS-száma | 7439-92-1 |
| Kadmium CAS-száma | 7440-43-9 |
SCIP értesítési számok
| Ausztria | 18bfe4fa-b008-427c-b15b-005361886a99 |
|---|---|
| Belgium | e91f83d8-da3f-43db-b336-4a6e9367ef01 |
| Bulgária | 3231c056-0dc6-471a-8612-5dd068f93069 |
| Cseh Köztársaság | b5e76aee-b4d0-4726-bfa3-fb98efd07dce |
| Dánia | 84d9da31-eeb7-4ee0-947d-c9b6c5cef632 |
| Finnország | 99b62071-bf0e-4bd4-a895-cbb87e6741d2 |
| Franciaország | 0b11b22d-17ce-4d3d-a984-27cec09bfb7d |
| Németország | ee20dc5f-eab2-4a3c-9d1c-b9b215dd3cd3 |
| Magyarország | 49c9b9dd-4870-4b2d-8966-3e9040bf0a09 |
| Olaszország | 473eb418-9a30-4e35-aea3-e973e47ed06d |
| Hollandia | b0eb66fa-4b0f-43ad-a498-0cfb02586618 |
| Lengyelország | 2bb86ee7-0ec5-4806-9cd1-9c73f3def593 |
| Románia | 9f151eff-ea38-4caa-aedf-ec6f2f1189ca |
| Svédország | bb4a7814-72d8-4cd1-81c6-ee8a2faefd45 |
Opcionális kiegészítő
| 788-100 | Szürke reléaljzat, 1 váltóérintkezővel, 15 mm alaprelékhez; relé nélkül. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
