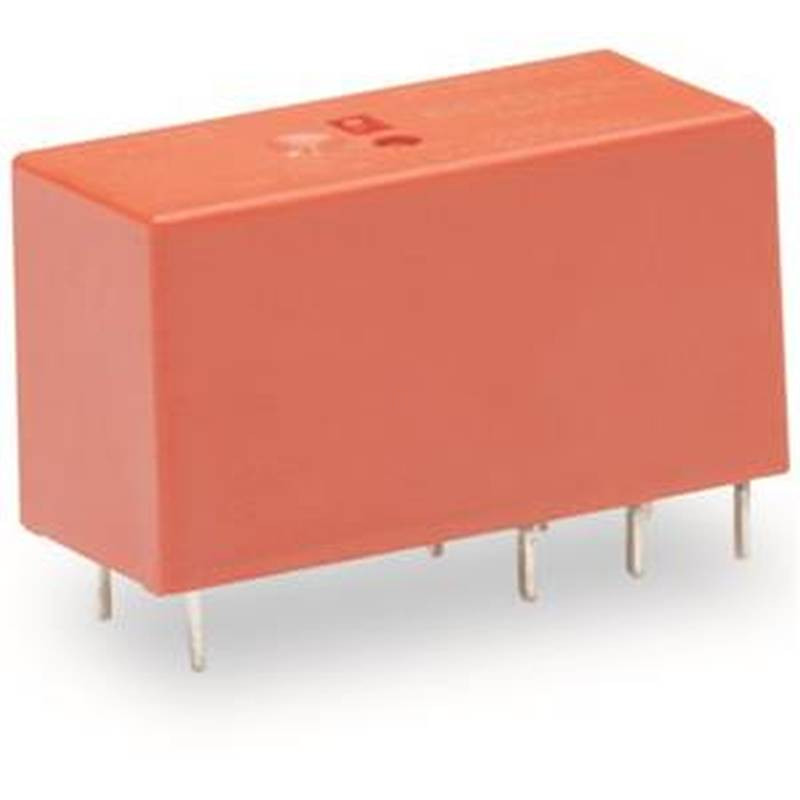

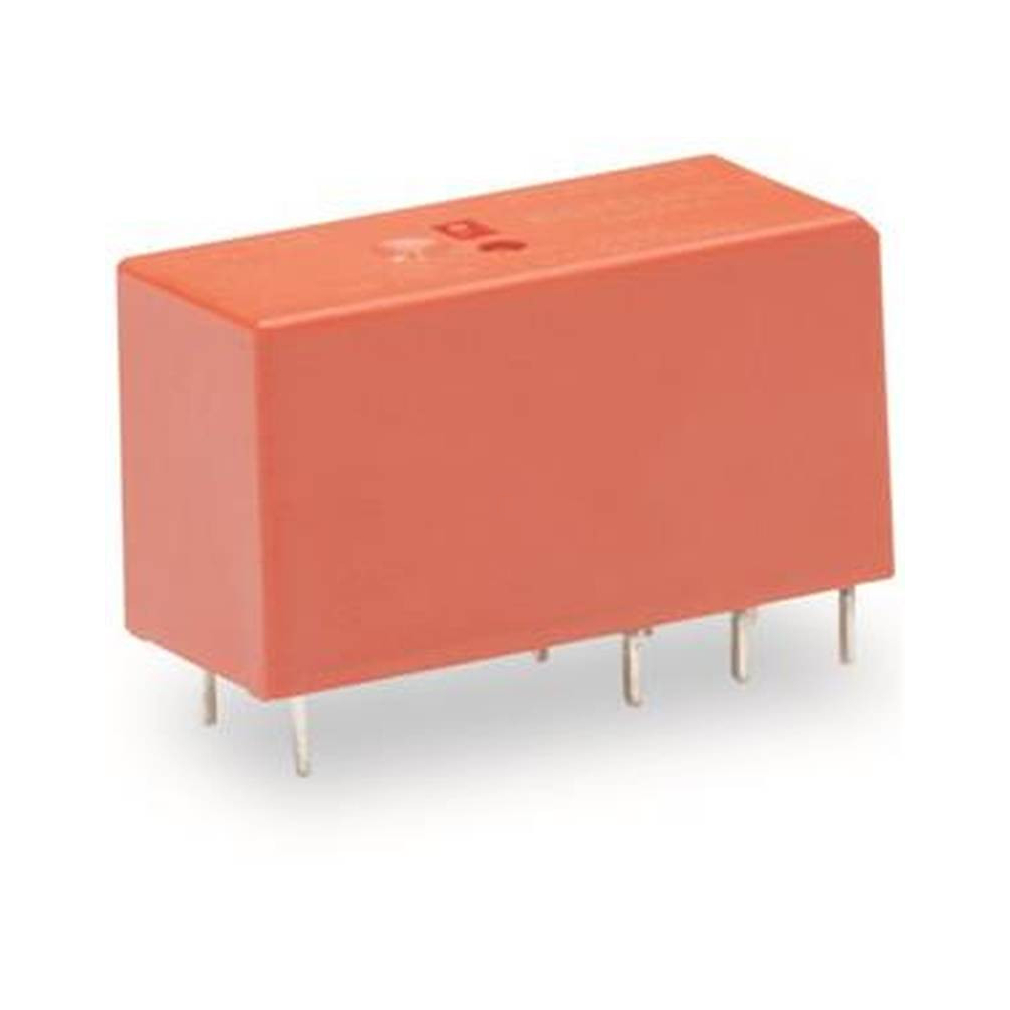

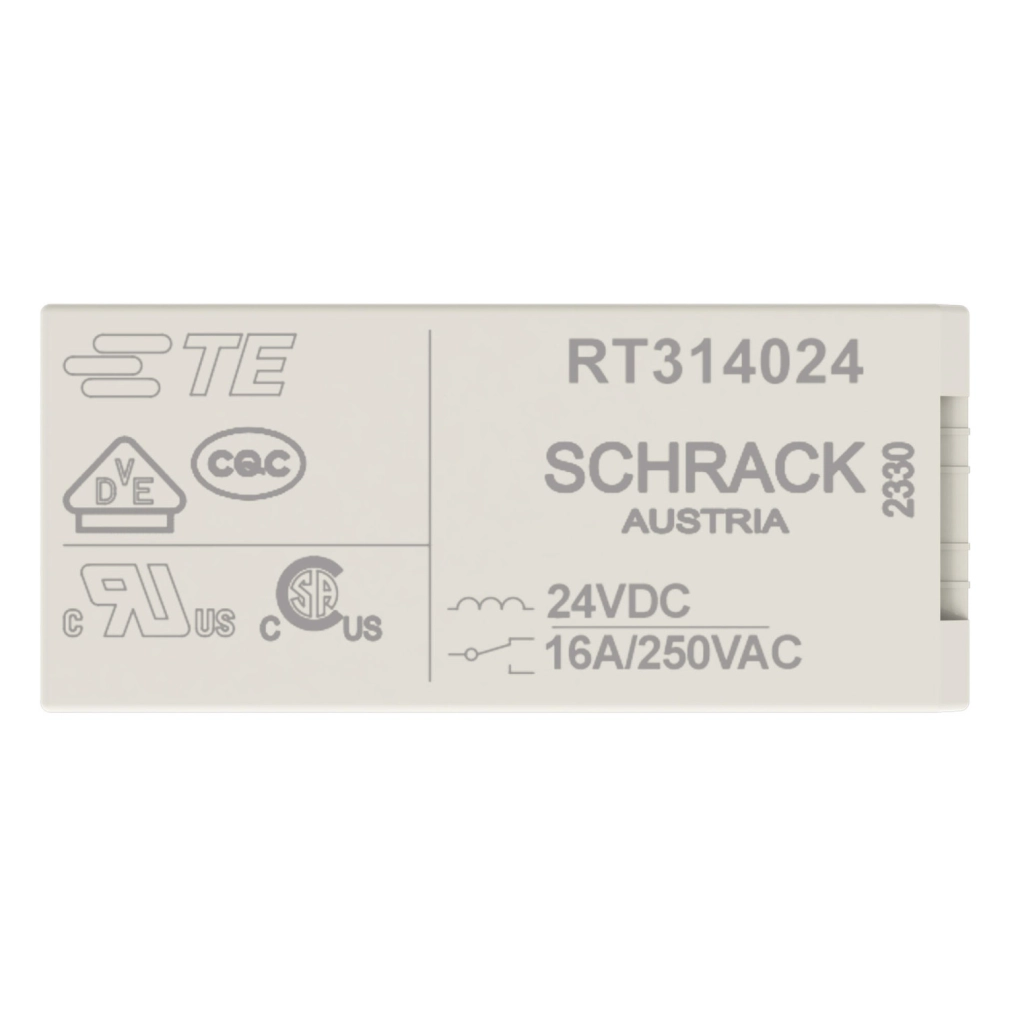

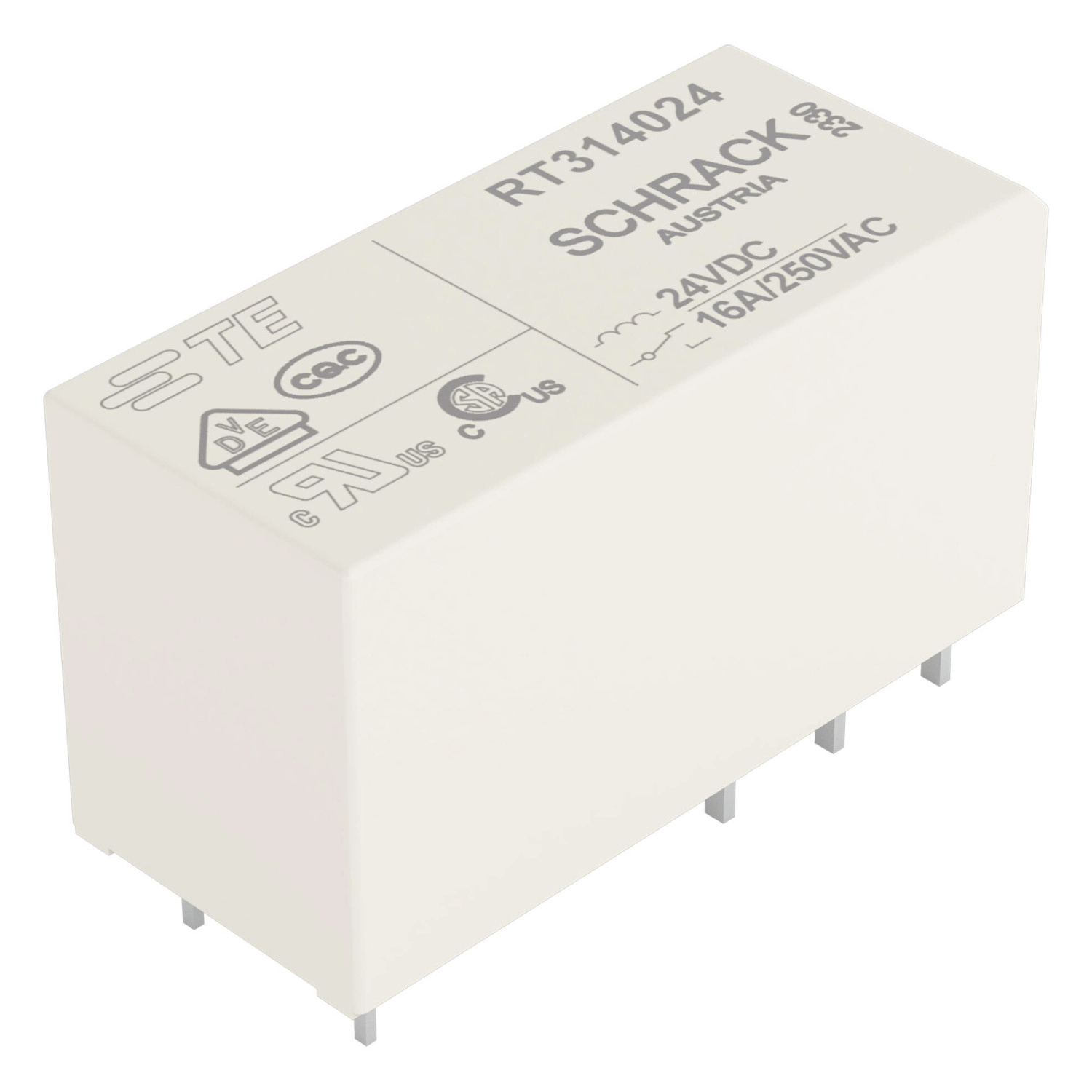

Wago 788-154 alaprelé, 24 V DC, 1 váltóérintkező, 16 A tartós határáram, 13 mm széles, 15 mm magas
RRP:2 551 Ft
2 525 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
2 199 Ft
nettó 1 731 Ft
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
WAGO 788-154 relé 24 VDC, ipari jelillesztési, kapcsolási és mérési feladatokhoz.
A Wago 788-154 alaprelé 24 V DC névleges bemeneti feszültséggel és egy AgNi 90/10 váltóérintkezővel készül. Tartós határárama 16 A; a megadott váltakozó és egyenáramú terhelési feltételeket külön kell figyelembe venni.
Villamos adatok
| Névleges bemeneti feszültség, UN | 24 V DC |
|---|---|
| Névleges bemeneti áram, UN | 17 mA |
| Váltóérintkezők száma | 1 |
| Érintkező anyaga | AgNi 90/10 |
| Tartós határáram | 16 A |
| Legnagyobb bekapcsolási áram, ohmos AC terhelés | 30 A / 4 s |
| Legnagyobb kapcsolási feszültség | 250 V AC |
| Legnagyobb kapcsolási teljesítmény, ohmos terhelés | AC: 4000 VA; DC: a terhelési határgörbe szerint |
| AC-15 felhasználási kategória | 6 A / 250 V AC |
| DC-13 felhasználási kategória | 2 A / 24 V DC |
| Ajánlott minimumterhelés | 12 V / 10 mA |
| Behúzási idő, tipikus | 8 ms |
| Kiesési idő, tipikus | 6 ms |
| Prellezési idő, tipikus | 6 ms |
| Elektromos élettartam | 30 × 10³ kapcsolás; NO, ohmos terhelés, 23 °C |
| Mechanikai élettartam | 30 × 10⁶ kapcsolás |
| Legnagyobb kapcsolási frekvencia terheléssel | 6 min⁻¹ |
| Legnagyobb kapcsolási frekvencia terhelés nélkül | 1200 min⁻¹ |
| Dielektromos szilárdság, vezérlő-/terhelési áramkör | 5 kVrms; AC, 1 perc |
| Dielektromos szilárdság, nyitott érintkező | 1 kVrms; AC, 1 perc |
Méretek, kivitel és környezeti feltételek

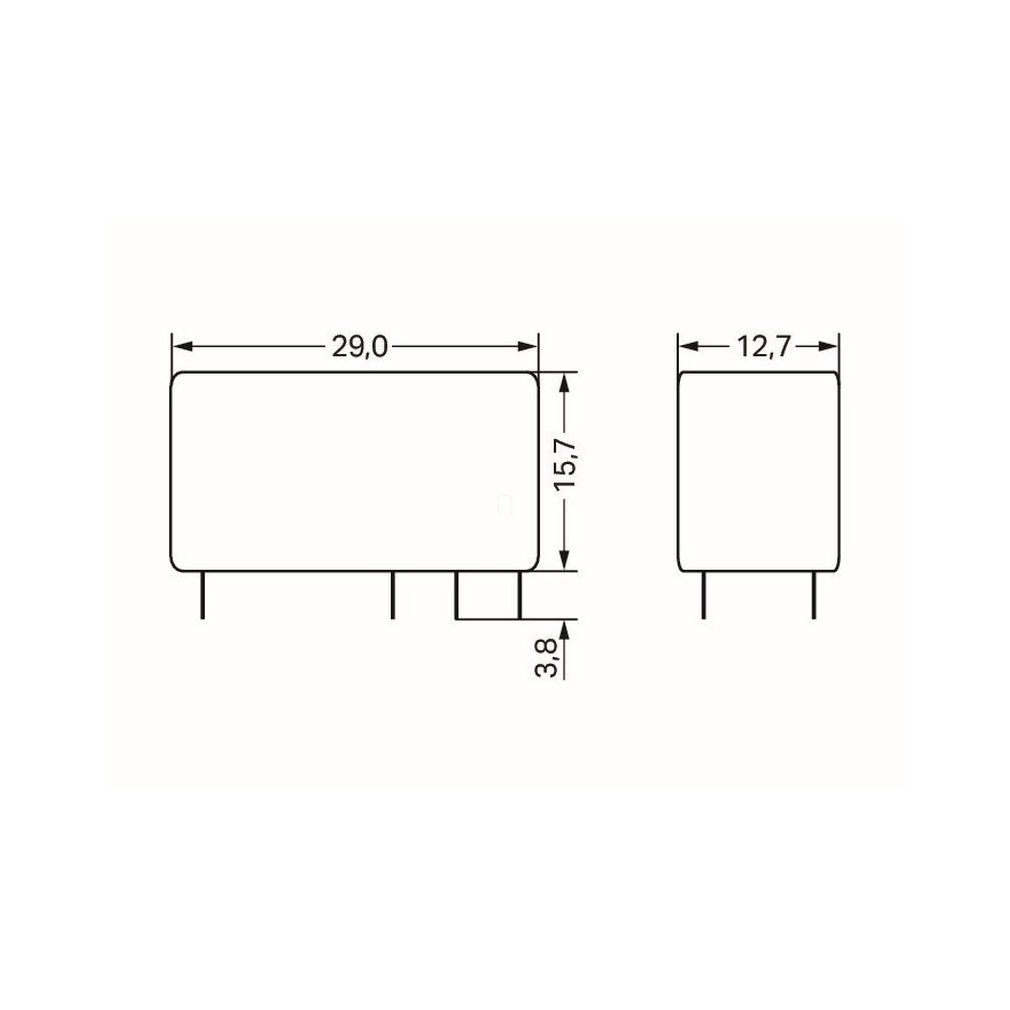

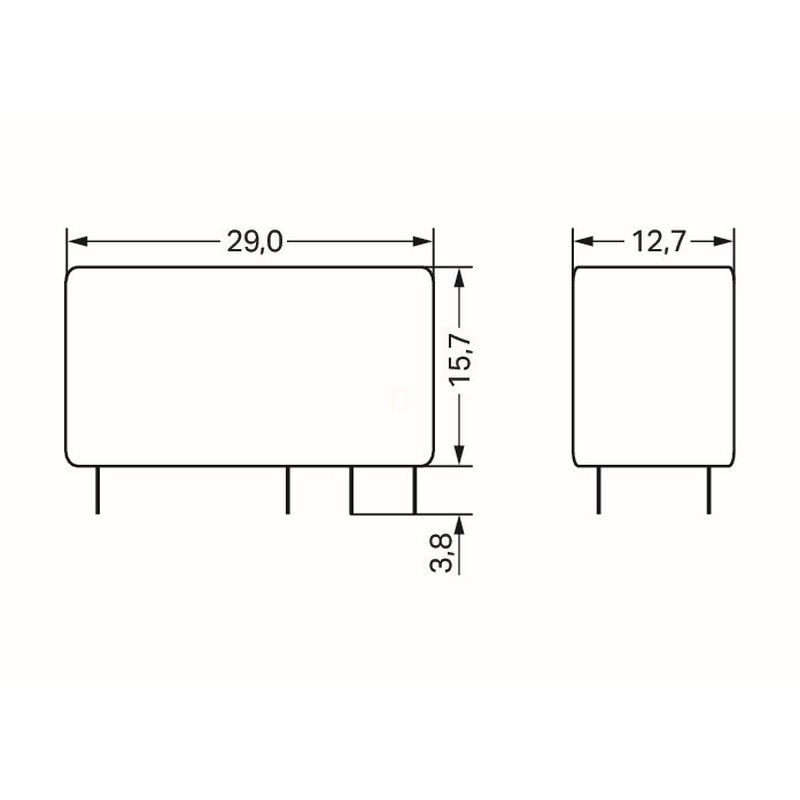

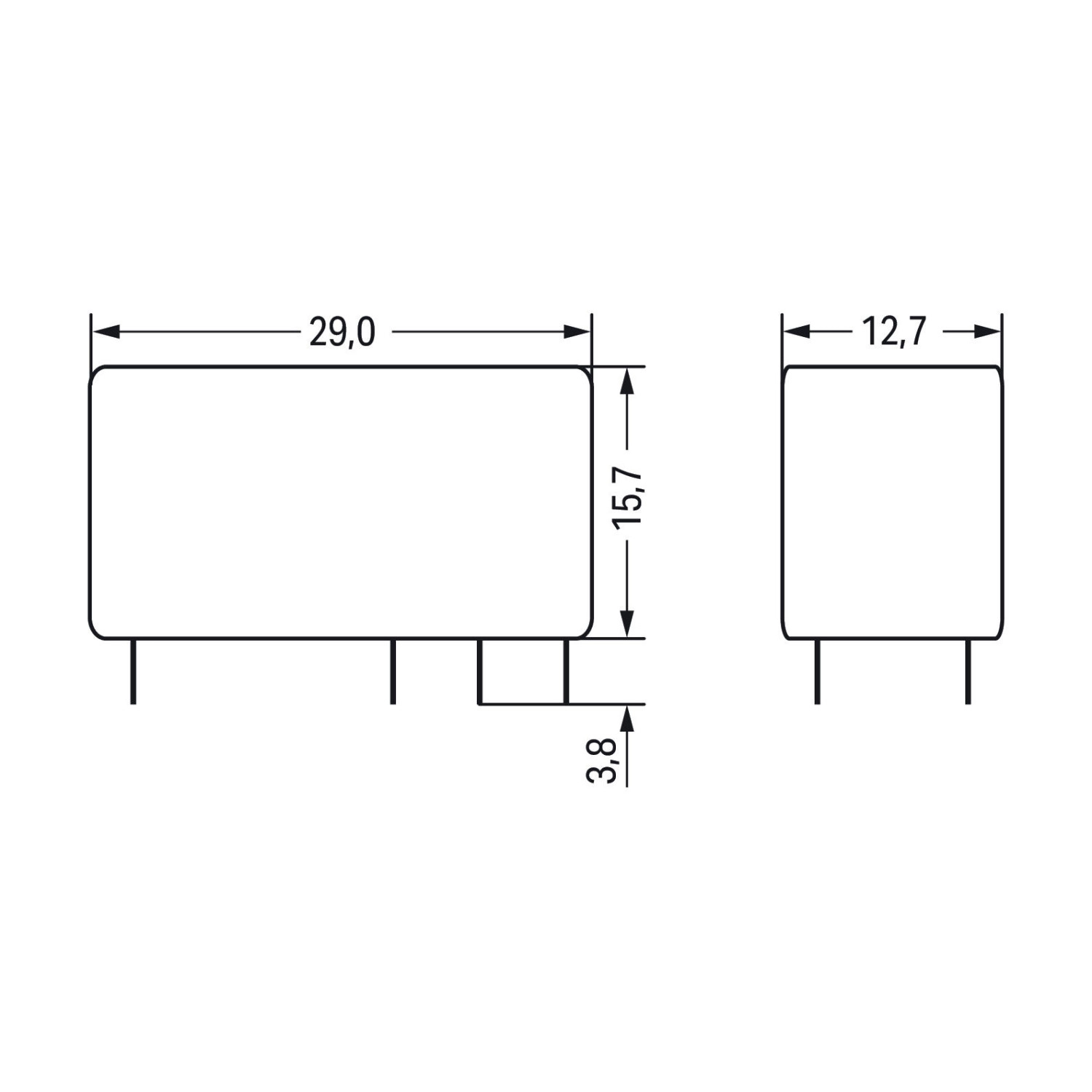

| Szélesség | 12,7 mm / 0,5 inch |
|---|---|
| Magasság a felülettől | 15,7 mm / 0,618 inch |
| Mélység | 29 mm / 1,142 inch |
| Rajz szerinti kivezetéshossz | 3,8 mm |

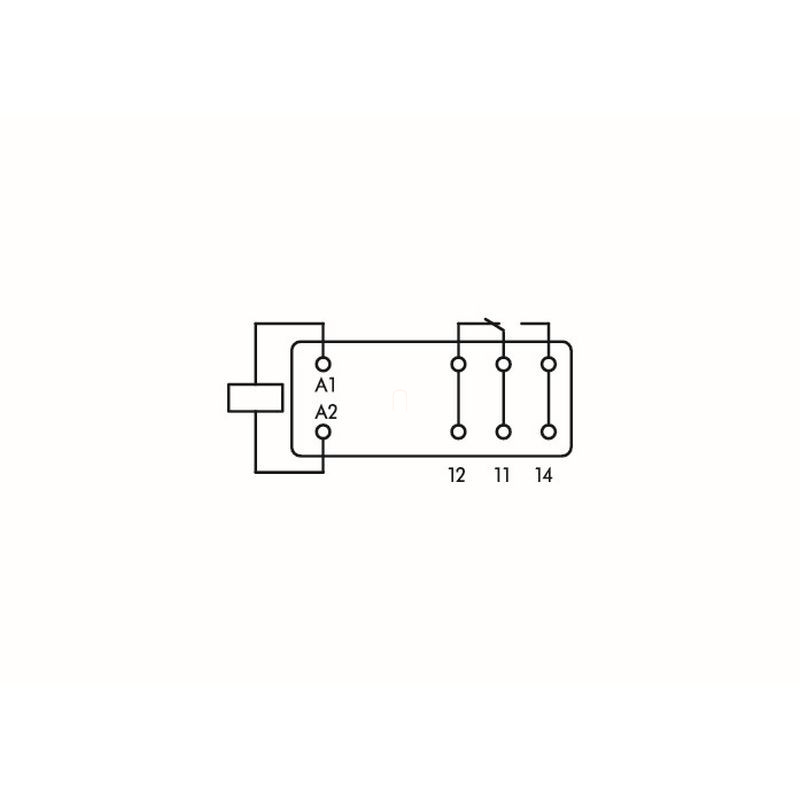

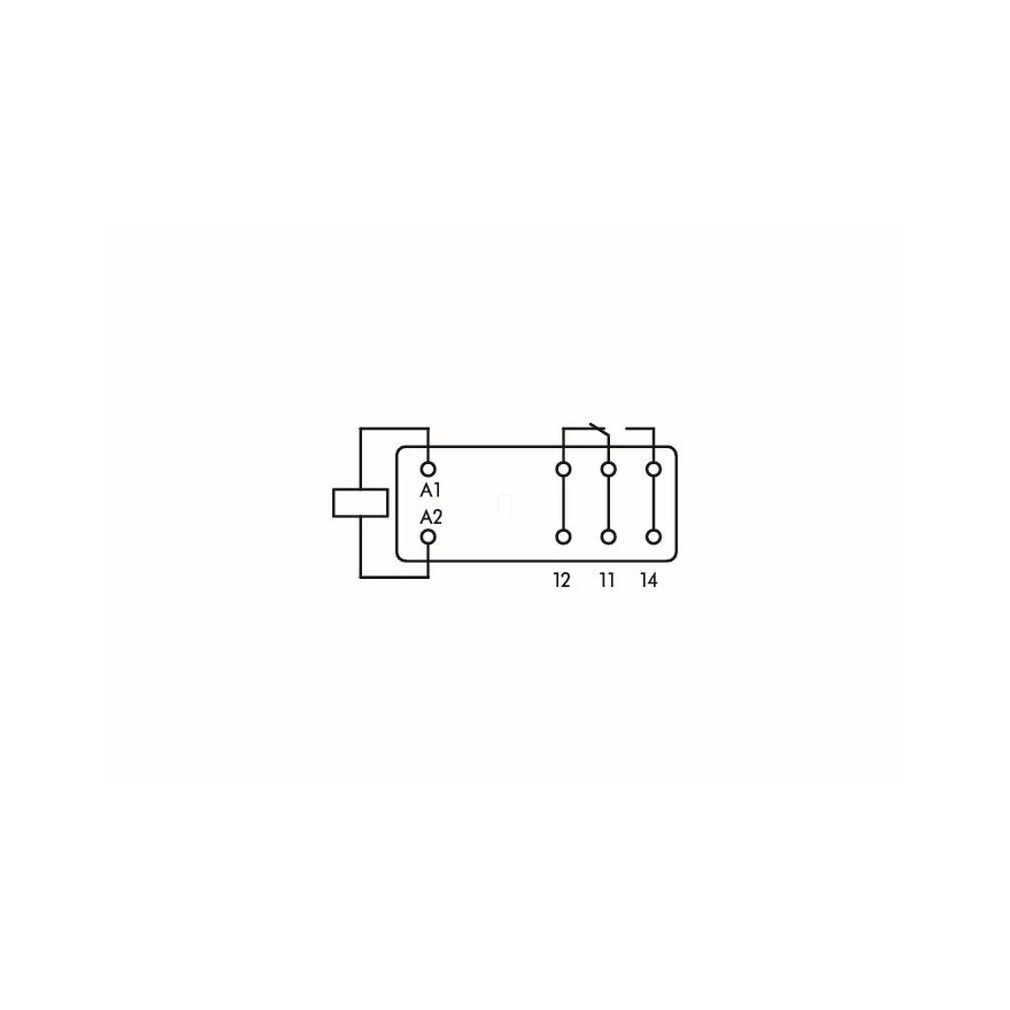

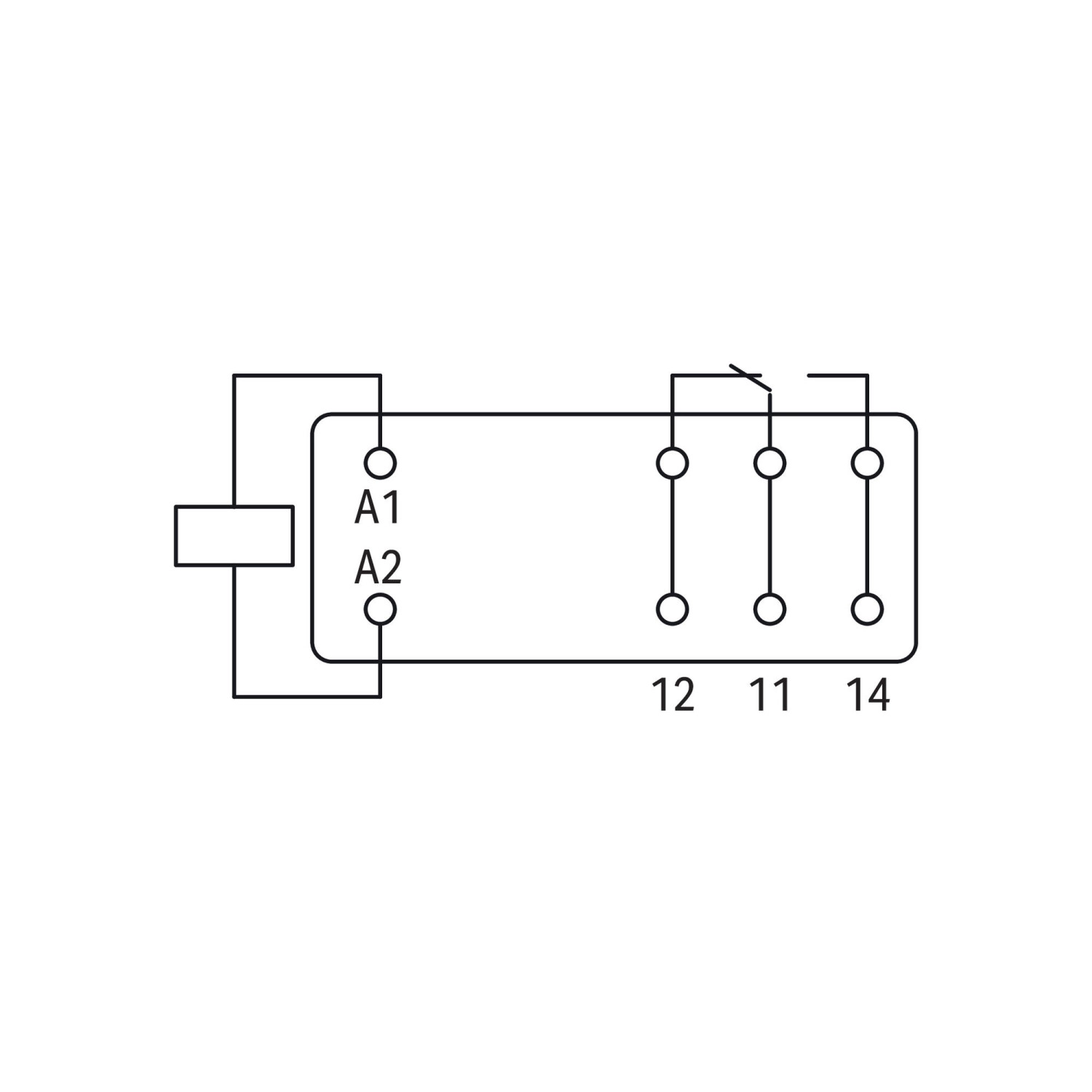

| Csatlakozási jelölések | Tekercs: A1, A2; váltóérintkező: 12, 11, 14 |
| Rögzítés | Dugaszolható modul |
| Tűzterhelés | 0,25 MJ |
| Tömeg | 14 g |
| Környezeti hőmérséklet, UN üzemmód | −40 … +85 °C |
| Tárolási hőmérséklet | −40 … +85 °C |
| Szabvány | EN61810-1 |
Alkalmazási feltételek és korlátok
| Modulméret és geometriai méret | A megnevezés 13 mm modulszélességet és 15 mm modulmagasságot említ. A geometriai adatok 12,7 mm szélességet és 15,7 mm felülettől mért magasságot adnak meg; a két méretmegadás külön szerepel. |
|---|---|

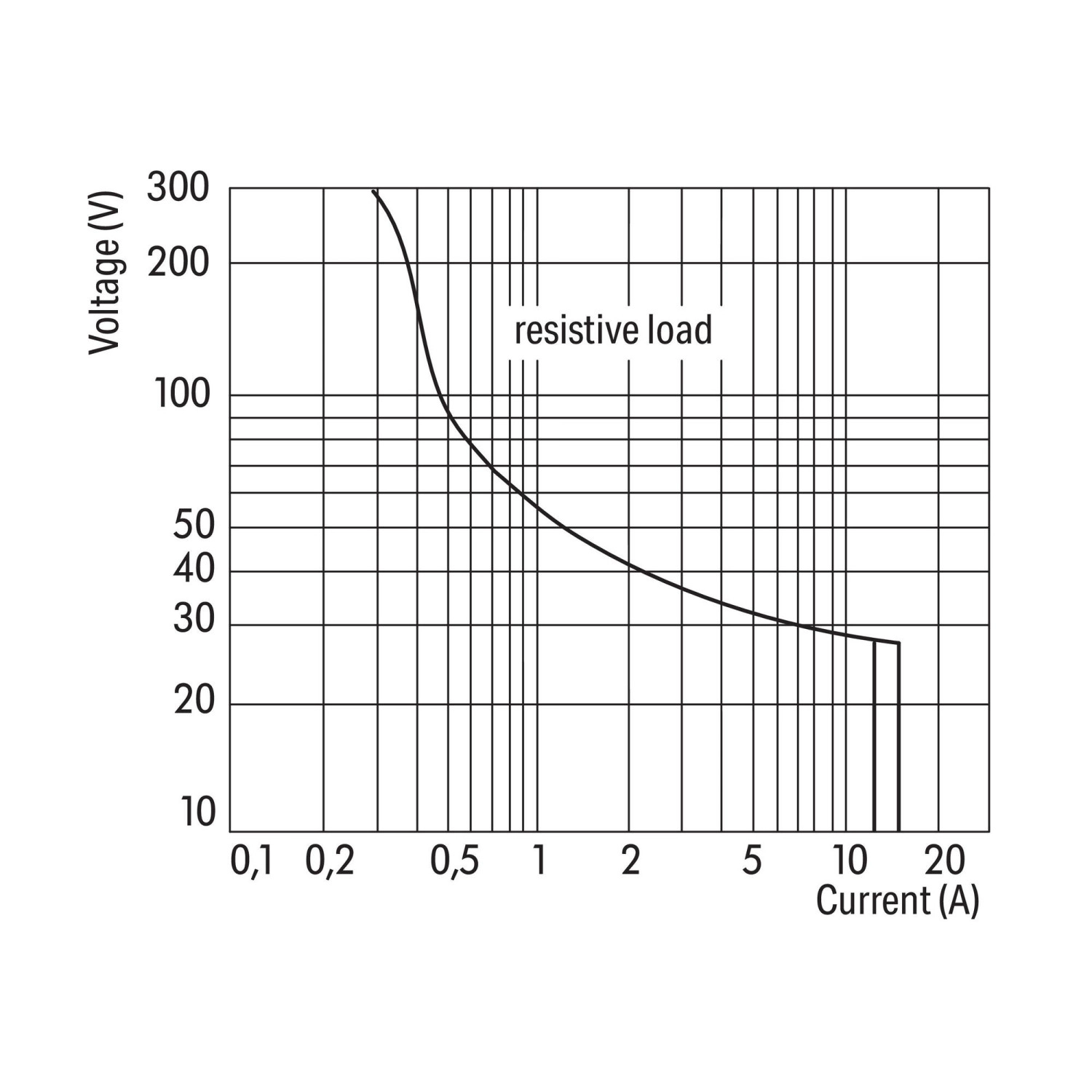

| DC terhelési határgörbe | Ohmos terhelésre megadott feszültség–áram függvény, 0,1–20 A és 10–300 V tengelytartománnyal. A tengelyek végértékei nem tekinthetők együtt alkalmazható kapcsolási határnak; a teljes gyártói görbe irányadó. |
| A kapcsolási frekvencia mértékegysége | A 6 és 1200 érték mértékegysége min⁻¹, azaz percenkénti kapcsolás; az adatok terhelt és terheletlen üzemre vonatkoznak. |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
REACH anyagadatok
| REACH jelöltlistás anyag | Ólom |
|---|---|
| Ólom CAS-száma | 7439-92-1 |
SCIP értesítési számok
| Ausztria | 7a571d4c-192a-4ca2-85de-304cdbac31bb |
|---|---|
| Belgium | 52d423f3-8808-4329-b1e2-ba8286d96e6b |
| Bulgária | 06718a1c-6c47-4311-b2ca-9b0af63a96c3 |
| Cseh Köztársaság | 4d22e33f-96f1-40e2-bef3-5de13c7c564c |
| Dánia | 2a1d33f4-0c9d-4a74-a927-88c4df768ed9 |
| Finnország | 4834f906-499b-4c29-86df-8c1a554f4332 |
| Franciaország | a9093bca-47c8-4466-a73b-621a75b9d715 |
| Németország | ba63bd51-c15d-4b6a-9e23-bb91602c47c2 |
| Magyarország | 18d4e688-25da-4afb-a639-f2a5d7986032 |
| Olaszország | 4bbceb96-2015-4ae8-bc12-7e44172e2534 |
| Hollandia | 9e1b60f4-54c2-469d-9d0e-830fd42a7369 |
| Lengyelország | 410db261-de04-41ba-954e-3e1d8d1cdaa9 |
| Románia | ef3ffcf5-e50a-4f4a-9d19-f8866f8e785c |
| Svédország | 22900c6d-2722-4dad-85e3-fa1dc511c316 |
Opcionális kiegészítő
| 788-100 | Szürke reléaljzat, 1 váltóérintkezővel, 15 mm alaprelékhez; relé nélkül. |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a névleges bemeneti feszültsége?
24 V DC.
Hány váltóérintkezője van?
Egy.
Mekkora a tartós határárama?
16 A.
Melyik aljzat szerepel opcionális kiegészítőként?
A Wago 788-100, relé nélküli, szürke aljzat.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai azért foglalták össze számodra a termék jellemzőit szakmai tudásuk és az elérhető gyári adatok alapján, hogy könnyebb legyen megalapozottan választanod. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
788-154
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
1,4 g/db
Cikkszám
4045454396633
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 788-154 alaprelé, 24 V DC, 1 váltóérintkező, 16 A tartós határáram, 13 mm széles, 15 mm magas műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 788-154 |
| GTIN / EAN | 4045454396633 |
| Terméktípus | Alaprelé |
Villamos adatok
| Névleges bemeneti feszültség, UN | 24 V DC |
|---|---|
| Névleges bemeneti áram, UN | 17 mA |
| Váltóérintkezők száma | 1 |
| Érintkező anyaga | AgNi 90/10 |
| Tartós határáram | 16 A |
| Legnagyobb bekapcsolási áram, ohmos AC terhelés | 30 A / 4 s |
| Legnagyobb kapcsolási feszültség | 250 V AC |
| Legnagyobb kapcsolási teljesítmény, ohmos terhelés | AC: 4000 VA; DC: a terhelési határgörbe szerint |
| AC-15 felhasználási kategória | 6 A / 250 V AC |
| DC-13 felhasználási kategória | 2 A / 24 V DC |
| Ajánlott minimumterhelés | 12 V / 10 mA |
| Behúzási idő, tipikus | 8 ms |
| Kiesési idő, tipikus | 6 ms |
| Prellezési idő, tipikus | 6 ms |
| Elektromos élettartam | 30 × 10³ kapcsolás; NO, ohmos terhelés, 23 °C |
| Mechanikai élettartam | 30 × 10⁶ kapcsolás |
| Legnagyobb kapcsolási frekvencia terheléssel | 6 min⁻¹ |
| Legnagyobb kapcsolási frekvencia terhelés nélkül | 1200 min⁻¹ |
| Dielektromos szilárdság, vezérlő-/terhelési áramkör | 5 kVrms; AC, 1 perc |
| Dielektromos szilárdság, nyitott érintkező | 1 kVrms; AC, 1 perc |
Méretek, kivitel és környezeti feltételek
| Szélesség | 12,7 mm / 0,5 inch |
|---|---|
| Magasság a felülettől | 15,7 mm / 0,618 inch |
| Mélység | 29 mm / 1,142 inch |
| Rajz szerinti kivezetéshossz | 3,8 mm |
| Csatlakozási jelölések | Tekercs: A1, A2; váltóérintkező: 12, 11, 14 |
| Rögzítés | Dugaszolható modul |
| Tűzterhelés | 0,25 MJ |
| Tömeg | 14 g |
| Környezeti hőmérséklet, UN üzemmód | −40 … +85 °C |
| Tárolási hőmérséklet | −40 … +85 °C |
| Szabvány | EN61810-1 |
Alkalmazási feltételek és korlátok
| Modulméret és geometriai méret | A megnevezés 13 mm modulszélességet és 15 mm modulmagasságot említ. A geometriai adatok 12,7 mm szélességet és 15,7 mm felülettől mért magasságot adnak meg; a két méretmegadás külön szerepel. |
|---|---|
| DC terhelési határgörbe | Ohmos terhelésre megadott feszültség–áram függvény, 0,1–20 A és 10–300 V tengelytartománnyal. A tengelyek végértékei nem tekinthetők együtt alkalmazható kapcsolási határnak; a teljes gyártói görbe irányadó. |
| A kapcsolási frekvencia mértékegysége | A 6 és 1200 érték mértékegysége min⁻¹, azaz percenkénti kapcsolás; az adatok terhelt és terheletlen üzemre vonatkoznak. |
Származás és besorolás
| Származási ország | AT (Ausztria) |
|---|---|
| Vámtarifaszám | 85364900990 |
| Termékcsoport | 6 (interfész-elektronika) |
Termékbesorolások
| eCl@ss 10.0 | 27-37-16-01 |
|---|---|
| eCl@ss 9.0 | 27-37-16-01 |
| ETIM 9.0 | EC001437 |
| ETIM 8.0 | EC001437 |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2025.01.02. |
|---|
REACH anyagadatok
| REACH jelöltlistás anyag | Ólom |
|---|---|
| Ólom CAS-száma | 7439-92-1 |
SCIP értesítési számok
| Ausztria | 7a571d4c-192a-4ca2-85de-304cdbac31bb |
|---|---|
| Belgium | 52d423f3-8808-4329-b1e2-ba8286d96e6b |
| Bulgária | 06718a1c-6c47-4311-b2ca-9b0af63a96c3 |
| Cseh Köztársaság | 4d22e33f-96f1-40e2-bef3-5de13c7c564c |
| Dánia | 2a1d33f4-0c9d-4a74-a927-88c4df768ed9 |
| Finnország | 4834f906-499b-4c29-86df-8c1a554f4332 |
| Franciaország | a9093bca-47c8-4466-a73b-621a75b9d715 |
| Németország | ba63bd51-c15d-4b6a-9e23-bb91602c47c2 |
| Magyarország | 18d4e688-25da-4afb-a639-f2a5d7986032 |
| Olaszország | 4bbceb96-2015-4ae8-bc12-7e44172e2534 |
| Hollandia | 9e1b60f4-54c2-469d-9d0e-830fd42a7369 |
| Lengyelország | 410db261-de04-41ba-954e-3e1d8d1cdaa9 |
| Románia | ef3ffcf5-e50a-4f4a-9d19-f8866f8e785c |
| Svédország | 22900c6d-2722-4dad-85e3-fa1dc511c316 |
Opcionális kiegészítő
| 788-100 | Szürke reléaljzat, 1 váltóérintkezővel, 15 mm alaprelékhez; relé nélkül. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
