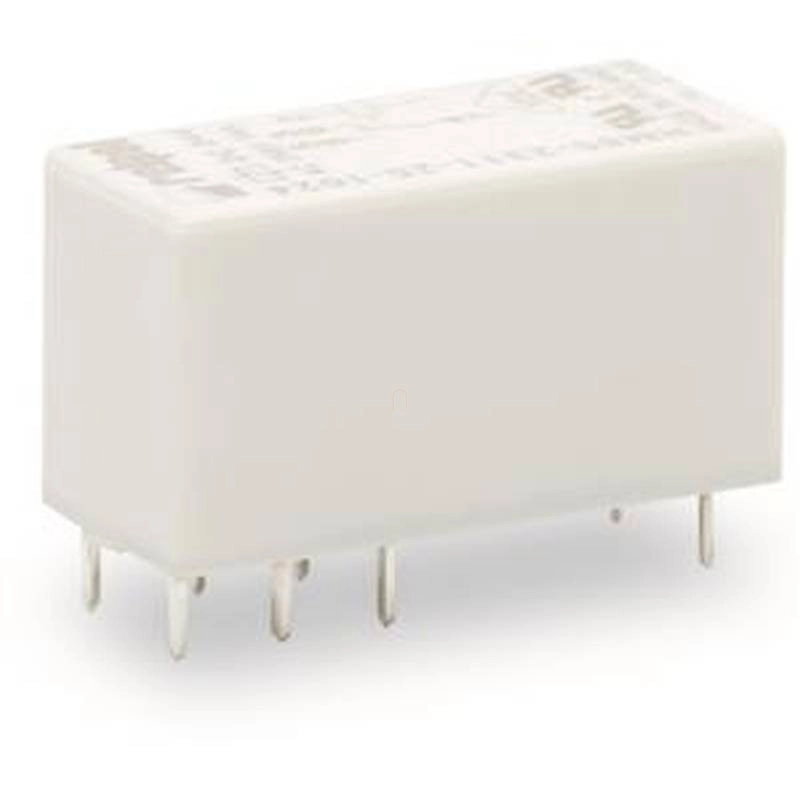

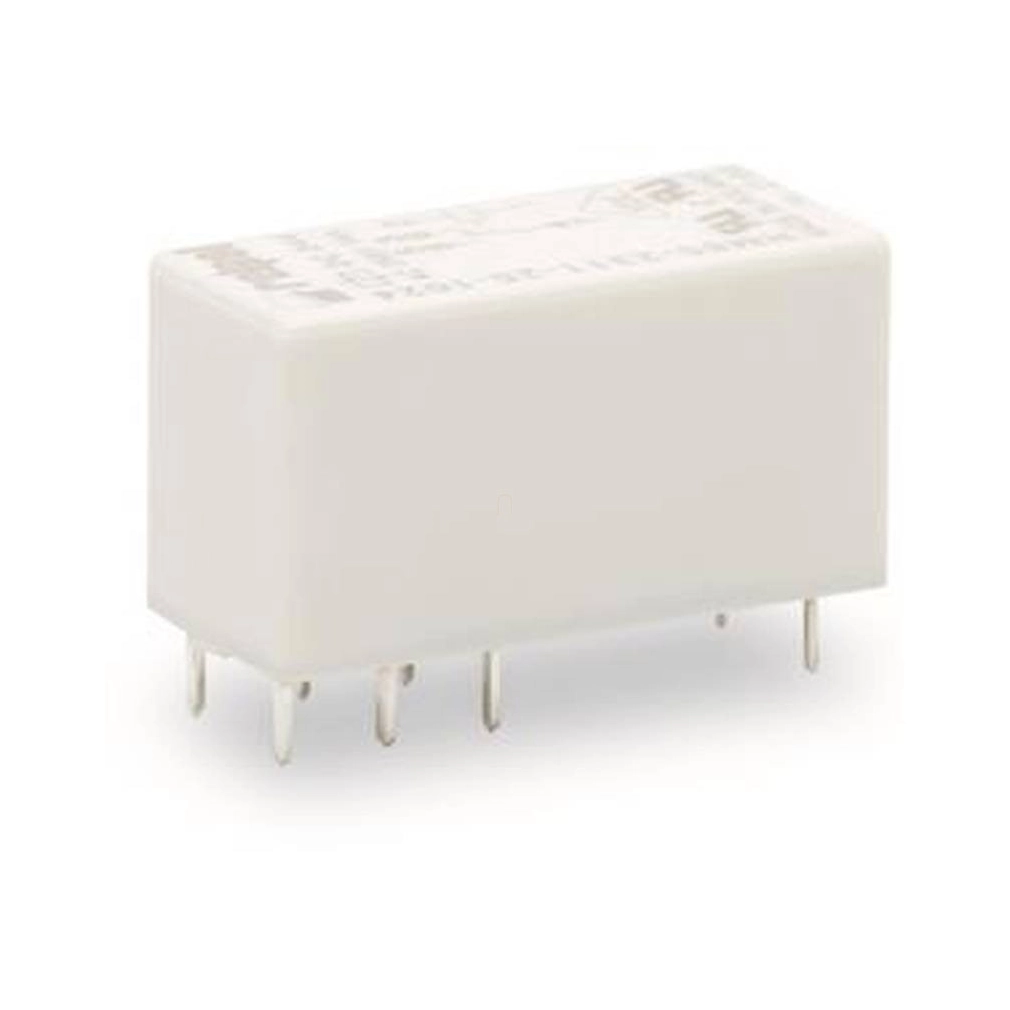

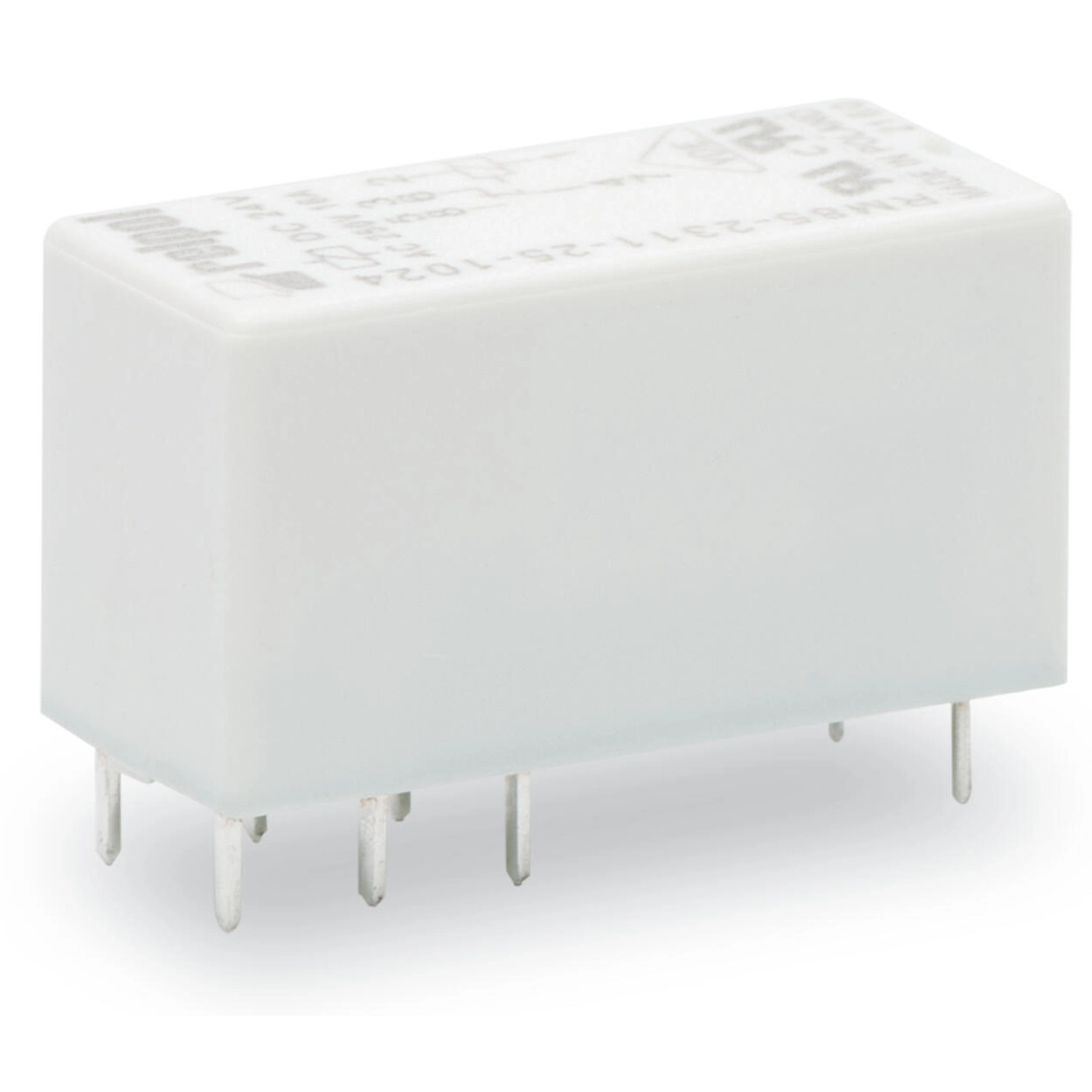

Wago 788-179 alaprelé aranyozott érintkezőkkel, 230 V AC, 1 váltóérintkező, 16 A tartós határáram, 13 mm széles, 15 mm magas
RRP:6 198 Ft/db
6 136 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
5 345 Ft/db
nettó 4 209 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
WAGO 788-179 REL-E 230 VAC, ipari jelillesztési, kapcsolási és mérési feladatokhoz.
A Wago 788-179 alaprelé 230 V AC névleges bemeneti feszültséggel és egy AgNi + Au váltóérintkezővel készül. Tartós határárama 16 A. Az aranyréteg megőrzéséhez ugyanakkor legfeljebb 30 V DC és 50 mA kapcsolható; ezt a korlátot a terhelés kiválasztásakor külön kell figyelembe venni.
Villamos adatok
| Névleges bemeneti feszültség, UN | 230 V AC |
|---|---|
| Névleges bemeneti áram, UN | 6 mA |
| Érintkezőelrendezés | 1 váltóérintkező |
| Érintkező anyaga | AgNi + Au |
| Tartós határáram | 16 A |
| Legnagyobb kapcsolási feszültség | 250 V AC |
| Legnagyobb kapcsolási teljesítmény, ohmos terhelés | AC: 4000 VA; DC: a terhelési határgörbe szerint |
| AC-15 felhasználási kategória | 6 A / 250 V AC |
| DC-13 felhasználási kategória | 2 A / 24 V DC |
| Ajánlott minimumterhelés | 5 V / 2 mA / 50 mW |
| Behúzási idő, tipikus | 7 ms |
| Kiesési idő, tipikus | 3 ms |
| Elektromos élettartam | 30 × 10³ kapcsolás; NO, ohmos terhelés, 23 °C |
| Mechanikai élettartam | 30 × 10⁶ kapcsolás |
| Dielektromos szilárdság, vezérlő-/terhelési áramkör | 5 kVrms; AC, 1 perc |
| Dielektromos szilárdság, nyitott érintkező | 1 kVrms; AC, 1 perc |

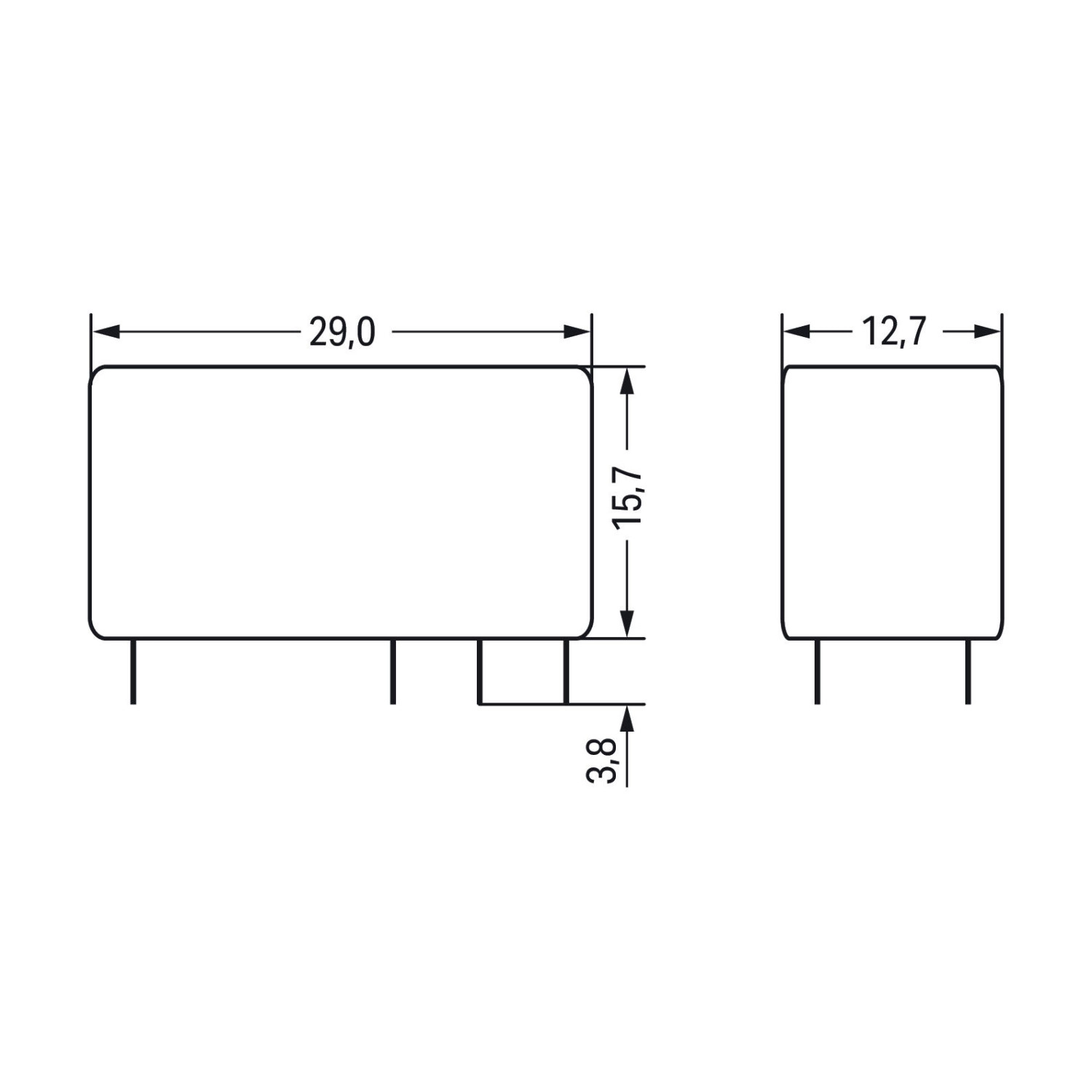

Méretek, kivitel és környezeti feltételek

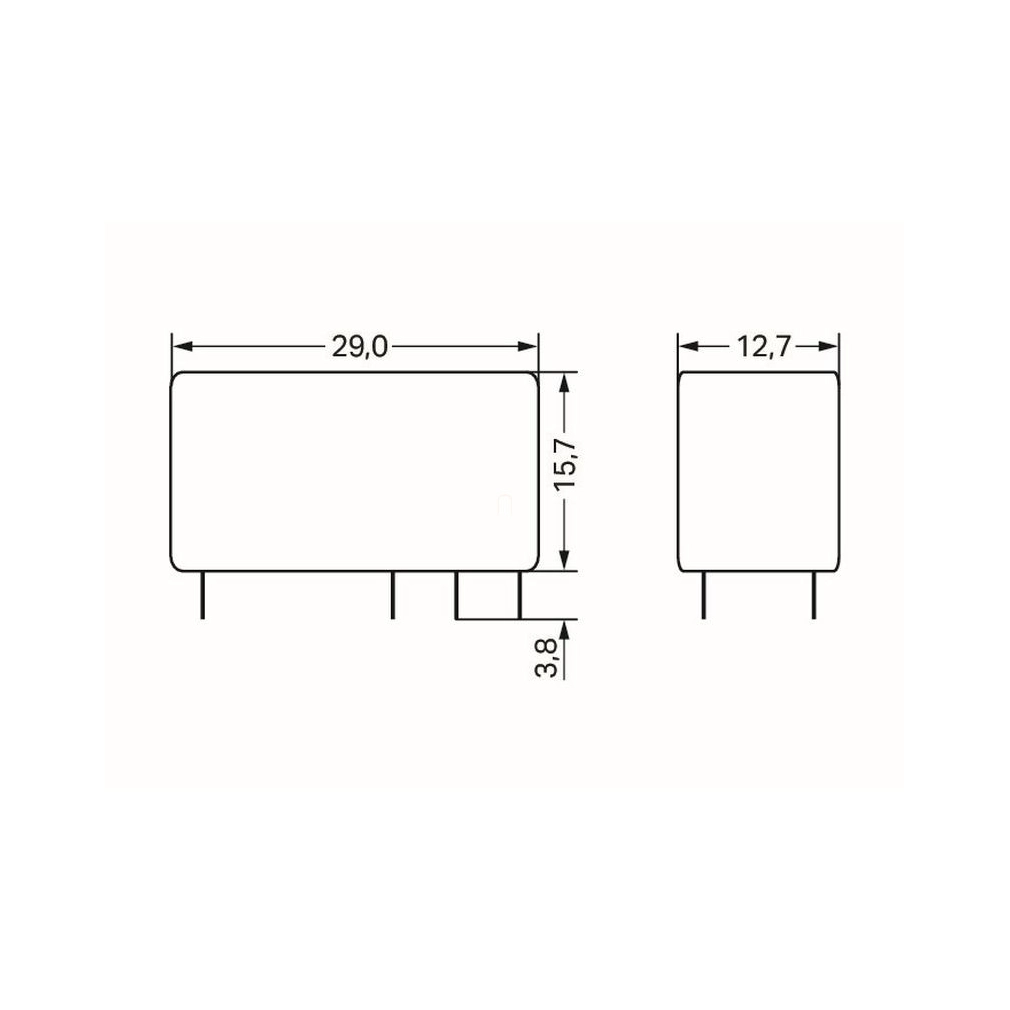

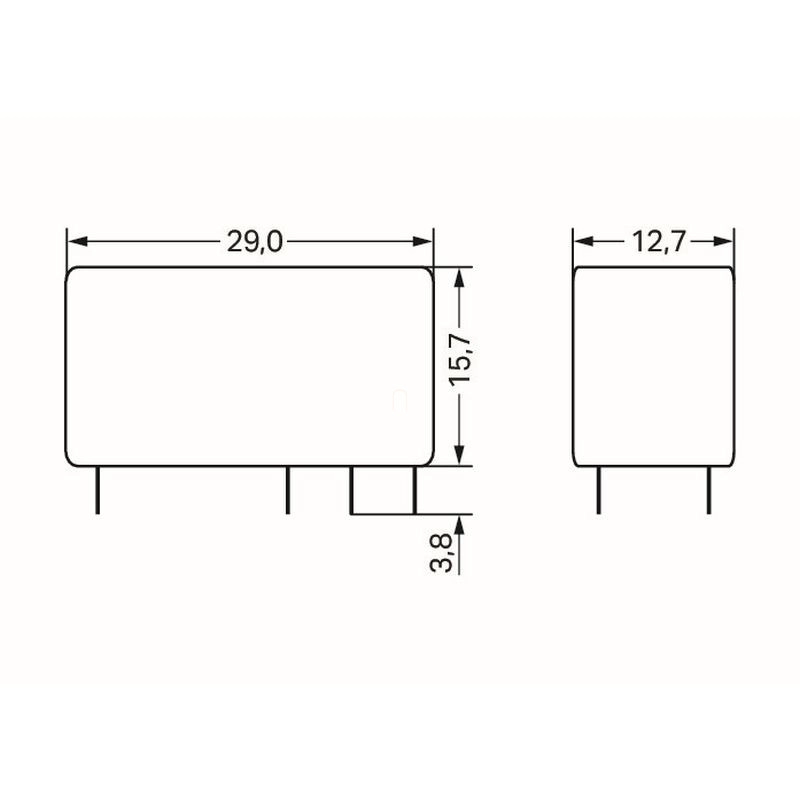

| Szélesség | 12,7 mm / 0,5 inch |
|---|---|
| Magasság a felülettől | 15,7 mm / 0,618 inch |
| Mélység | 29 mm / 1,142 inch |
| Rajz szerinti kivezetéshossz | 3,8 mm |

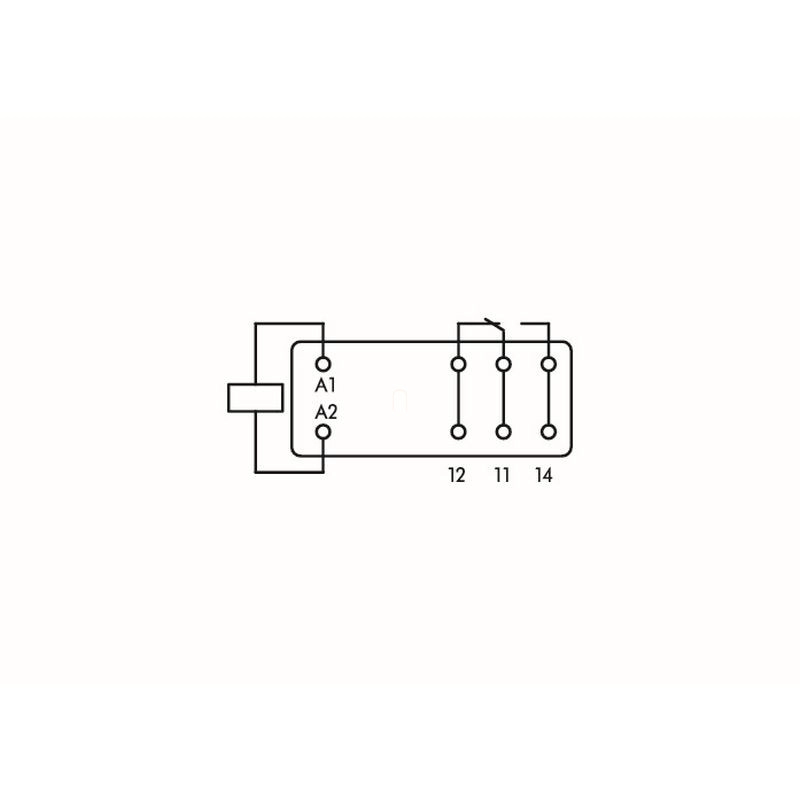

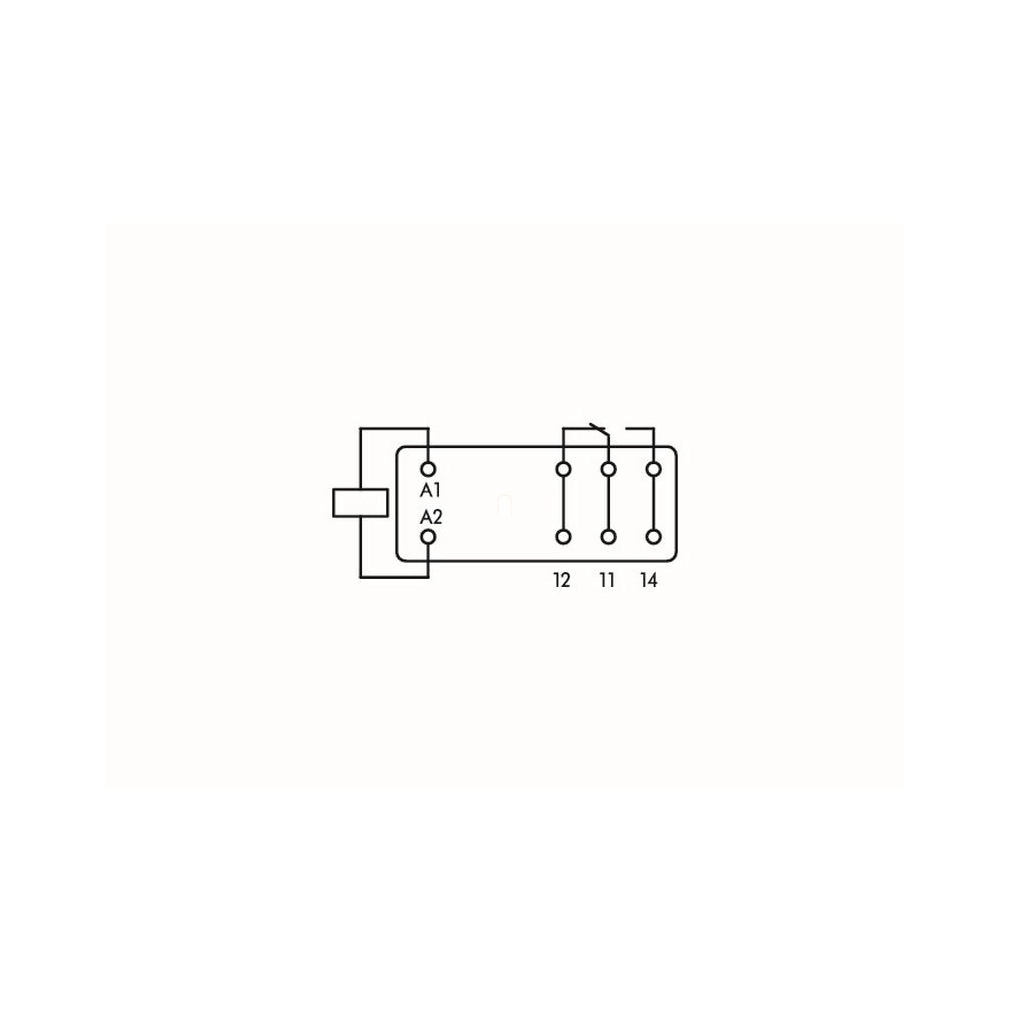

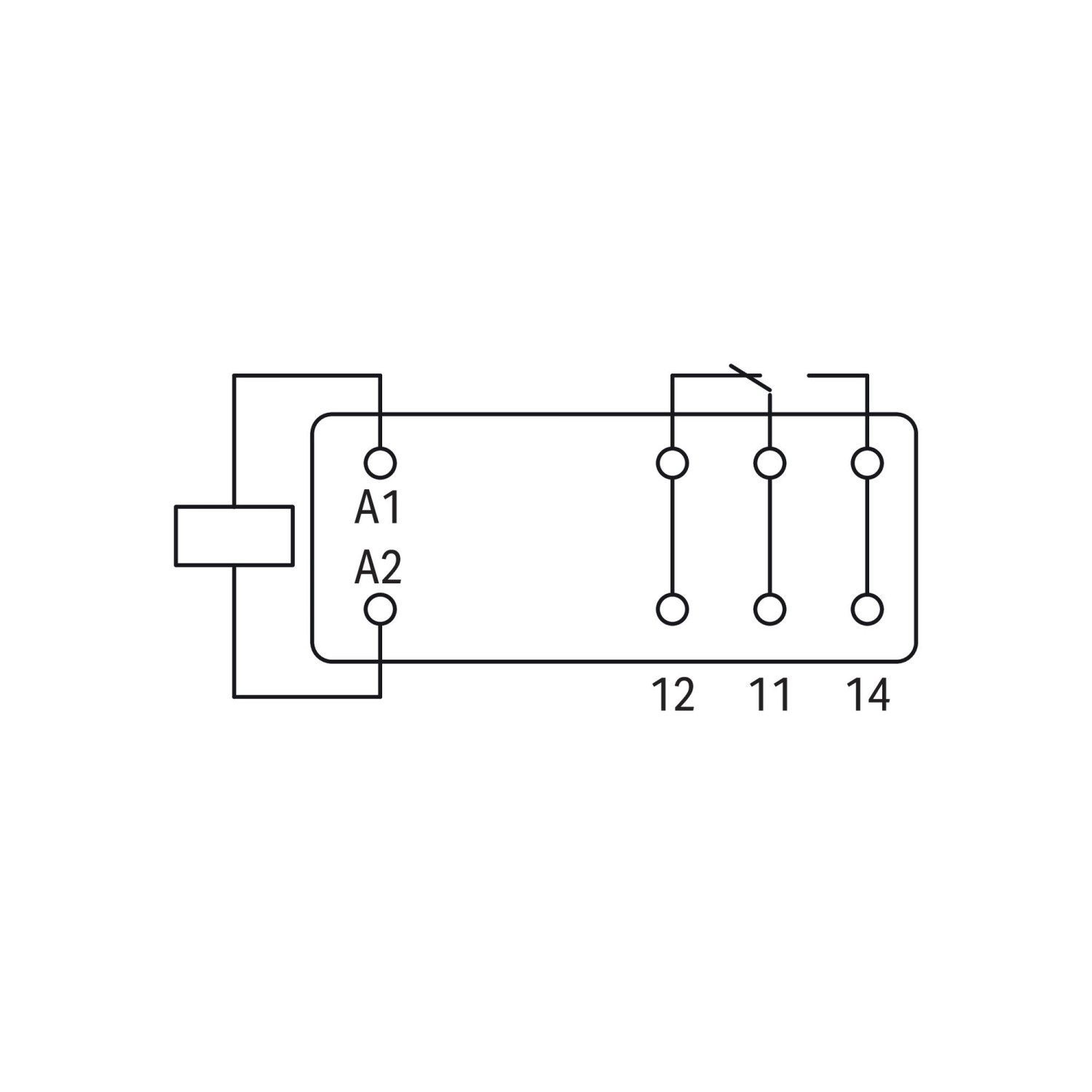

| Csatlakozási jelölések | Tekercs: A1, A2; váltóérintkező: 12, 11, 14 |
| Rögzítés | Dugaszolható modul |
| Tűzterhelés | 0,225 MJ |
| Tömeg | 15 g |
| Környezeti hőmérséklet, UN üzemmód | −40 … +70 °C |
| Tárolási hőmérséklet | −40 … +85 °C |
| Szabvány | EN61810-1 |
Alkalmazási feltételek és korlátok
| Az aranyréteg védelme | Az aranyréteg megőrzéséhez a kapcsolt feszültség nem lehet nagyobb 30 V DC-nél és az áram 50 mA-nél. Nagyobb kapcsolási teljesítmény elpárologtatja az aranyréteget, és csökkenti a relé élettartamát. |
|---|---|
| Névleges terhelhetőség és aranyréteg | A 16 A tartós határáram, a 250 V AC kapcsolási határ és a felhasználási kategóriák külön terhelési adatok; nem helyettesítik az aranyréteg megőrzésére vonatkozó 30 V DC / 50 mA korlátot. |
| Modulméret és geometriai méret | A megnevezés 13 mm modulszélességet és 15 mm modulmagasságot említ. A geometriai adatok 12,7 mm szélességet és 15,7 mm felülettől mért magasságot adnak meg; a két méretmegadás külön szerepel. |

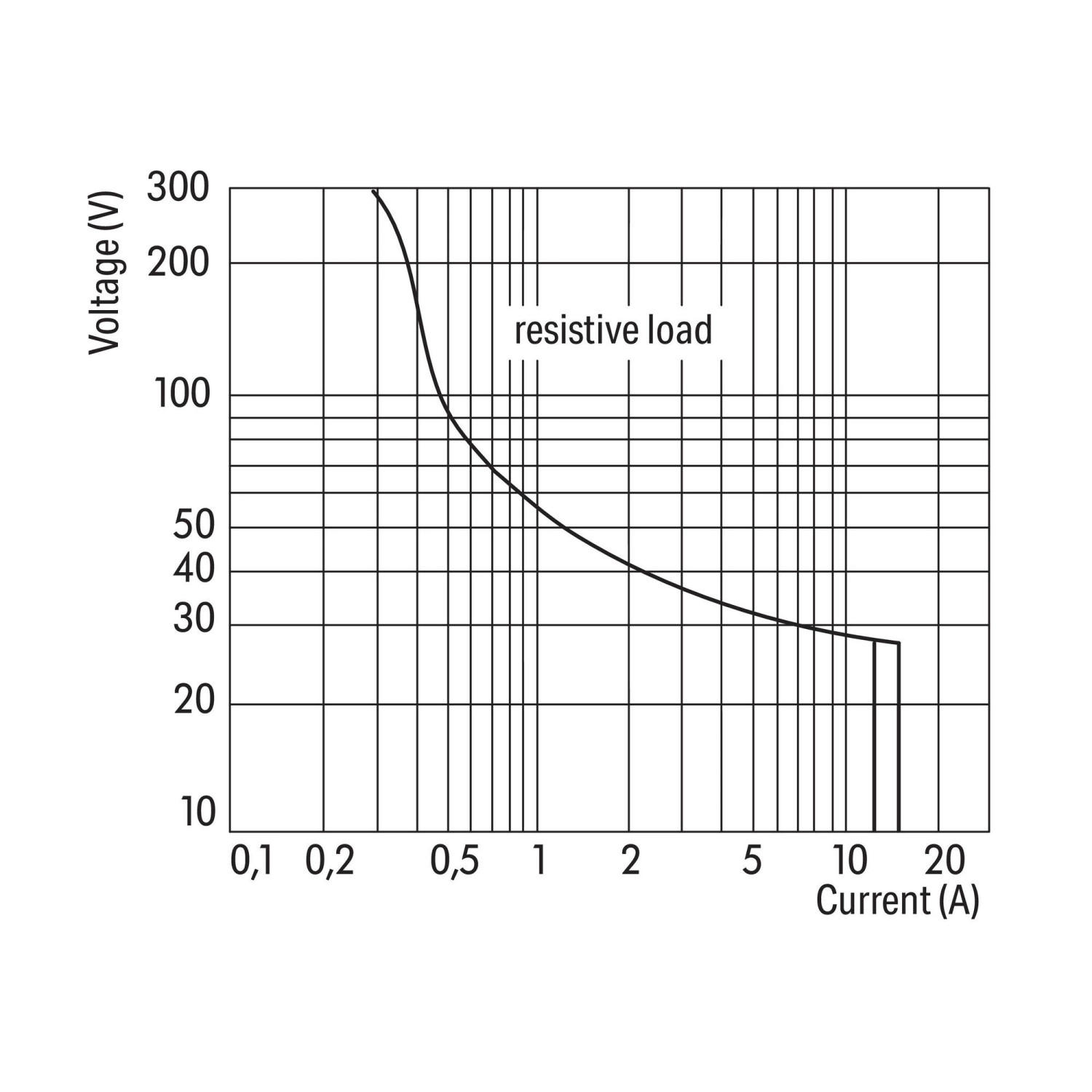

| DC terhelési határgörbe | Ohmos terhelésre megadott, feszültség–áram függvény. Az ábrázolt tengelyek 0,1–20 A és 10–300 V tartományúak; a tengelyek végértékei nem tekinthetők együtt alkalmazható kapcsolási határnak. DC terhelésnél a teljes gyártói görbe irányadó. |
Opcionális kiegészítő
| 788-100 | Szürke reléaljzat, 1 váltóérintkezővel, 15 mm alaprelékhez; relé nélkül. |
|---|
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a névleges bemeneti feszültsége?
230 V AC.
Mi védi az aranyréteget?
A kapcsolt feszültség legfeljebb 30 V DC, az áram legfeljebb 50 mA legyen.
Hány váltóérintkezője van?
Egy.
Mekkora a tartós határárama?
16 A; ez nem helyettesíti az aranyréteg megőrzésének külön korlátját.
Fontos tájékoztatás a termékleírásról
Hogy megalapozottan dönthess a vásárlásról, a Lumenet munkatársai szakmai ismereteikre és az elérhető gyári adatokra támaszkodva készítették el ezt a leírást. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
788-179
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
15 g/db
Cikkszám
4050821867906
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 788-179 alaprelé aranyozott érintkezőkkel, 230 V AC, 1 váltóérintkező, 16 A tartós határáram, 13 mm széles, 15 mm magas műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 788-179 |
| GTIN / EAN | 4050821867906 |
| Terméktípus | Aranyozott alaprelé |
Villamos adatok
| Névleges bemeneti feszültség, UN | 230 V AC |
|---|---|
| Névleges bemeneti áram, UN | 6 mA |
| Érintkezőelrendezés | 1 váltóérintkező |
| Érintkező anyaga | AgNi + Au |
| Tartós határáram | 16 A |
| Legnagyobb kapcsolási feszültség | 250 V AC |
| Legnagyobb kapcsolási teljesítmény, ohmos terhelés | AC: 4000 VA; DC: a terhelési határgörbe szerint |
| AC-15 felhasználási kategória | 6 A / 250 V AC |
| DC-13 felhasználási kategória | 2 A / 24 V DC |
| Ajánlott minimumterhelés | 5 V / 2 mA / 50 mW |
| Behúzási idő, tipikus | 7 ms |
| Kiesési idő, tipikus | 3 ms |
| Elektromos élettartam | 30 × 10³ kapcsolás; NO, ohmos terhelés, 23 °C |
| Mechanikai élettartam | 30 × 10⁶ kapcsolás |
| Dielektromos szilárdság, vezérlő-/terhelési áramkör | 5 kVrms; AC, 1 perc |
| Dielektromos szilárdság, nyitott érintkező | 1 kVrms; AC, 1 perc |
Méretek, kivitel és környezeti feltételek
| Szélesség | 12,7 mm / 0,5 inch |
|---|---|
| Magasság a felülettől | 15,7 mm / 0,618 inch |
| Mélység | 29 mm / 1,142 inch |
| Rajz szerinti kivezetéshossz | 3,8 mm |
| Csatlakozási jelölések | Tekercs: A1, A2; váltóérintkező: 12, 11, 14 |
| Rögzítés | Dugaszolható modul |
| Tűzterhelés | 0,225 MJ |
| Tömeg | 15 g |
| Környezeti hőmérséklet, UN üzemmód | −40 … +70 °C |
| Tárolási hőmérséklet | −40 … +85 °C |
| Szabvány | EN61810-1 |
Alkalmazási feltételek és korlátok
| Az aranyréteg védelme | Az aranyréteg megőrzéséhez a kapcsolt feszültség nem lehet nagyobb 30 V DC-nél és az áram 50 mA-nél. Nagyobb kapcsolási teljesítmény elpárologtatja az aranyréteget, és csökkenti a relé élettartamát. |
|---|---|
| Névleges terhelhetőség és aranyréteg | A 16 A tartós határáram, a 250 V AC kapcsolási határ és a felhasználási kategóriák külön terhelési adatok; nem helyettesítik az aranyréteg megőrzésére vonatkozó 30 V DC / 50 mA korlátot. |
| Modulméret és geometriai méret | A megnevezés 13 mm modulszélességet és 15 mm modulmagasságot említ. A geometriai adatok 12,7 mm szélességet és 15,7 mm felülettől mért magasságot adnak meg; a két méretmegadás külön szerepel. |
| DC terhelési határgörbe | Ohmos terhelésre megadott, feszültség–áram függvény. Az ábrázolt tengelyek 0,1–20 A és 10–300 V tartományúak; a tengelyek végértékei nem tekinthetők együtt alkalmazható kapcsolási határnak. DC terhelésnél a teljes gyártói görbe irányadó. |
Opcionális kiegészítő
| 788-100 | Szürke reléaljzat, 1 váltóérintkezővel, 15 mm alaprelékhez; relé nélkül. |
|---|
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85364900990 |
| Termékcsoport | 6 (interfész-elektronika) |
Termékbesorolások
| UNSPSC | 39122334 |
|---|---|
| eCl@ss 10.0 | 27-37-16-01 |
| eCl@ss 9.0 | 27-37-16-01 |
| ETIM 9.0 | EC001437 |
| ETIM 10.0 | EC001437 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
