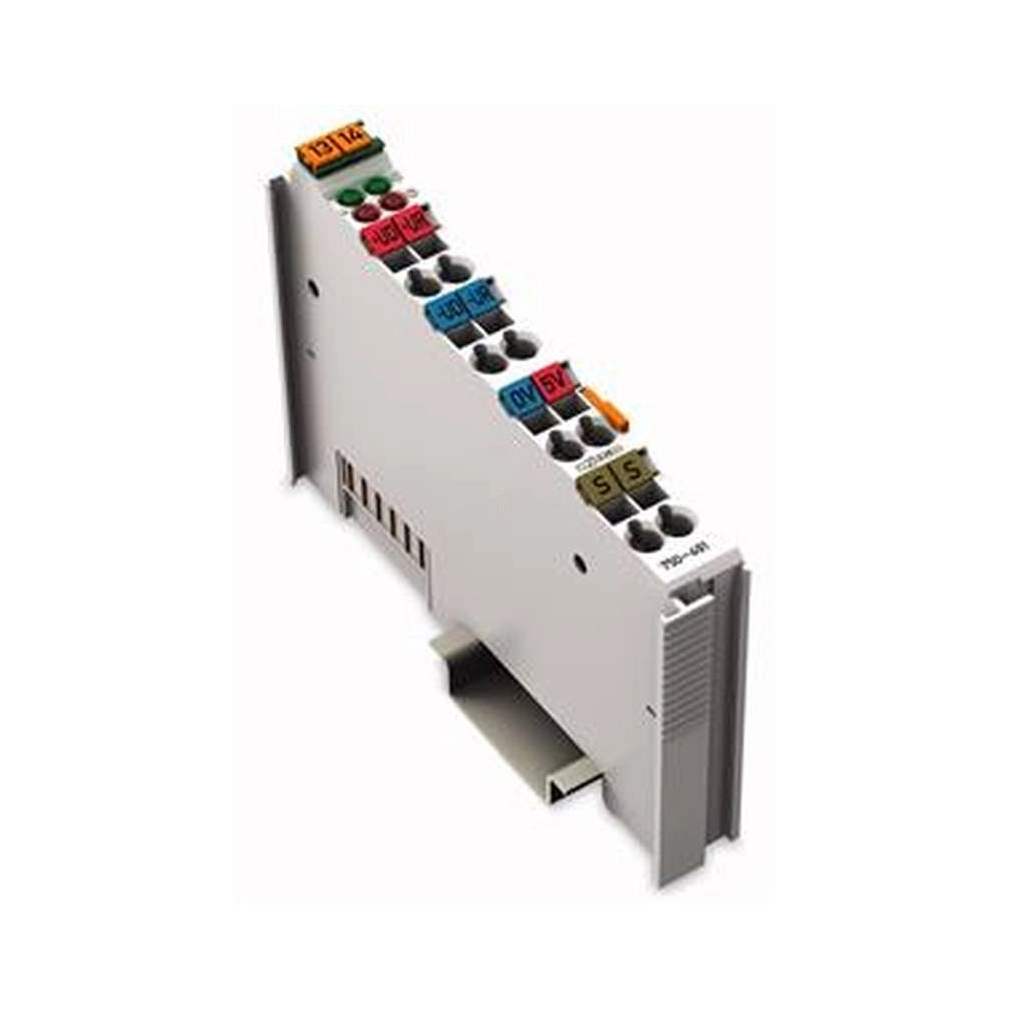

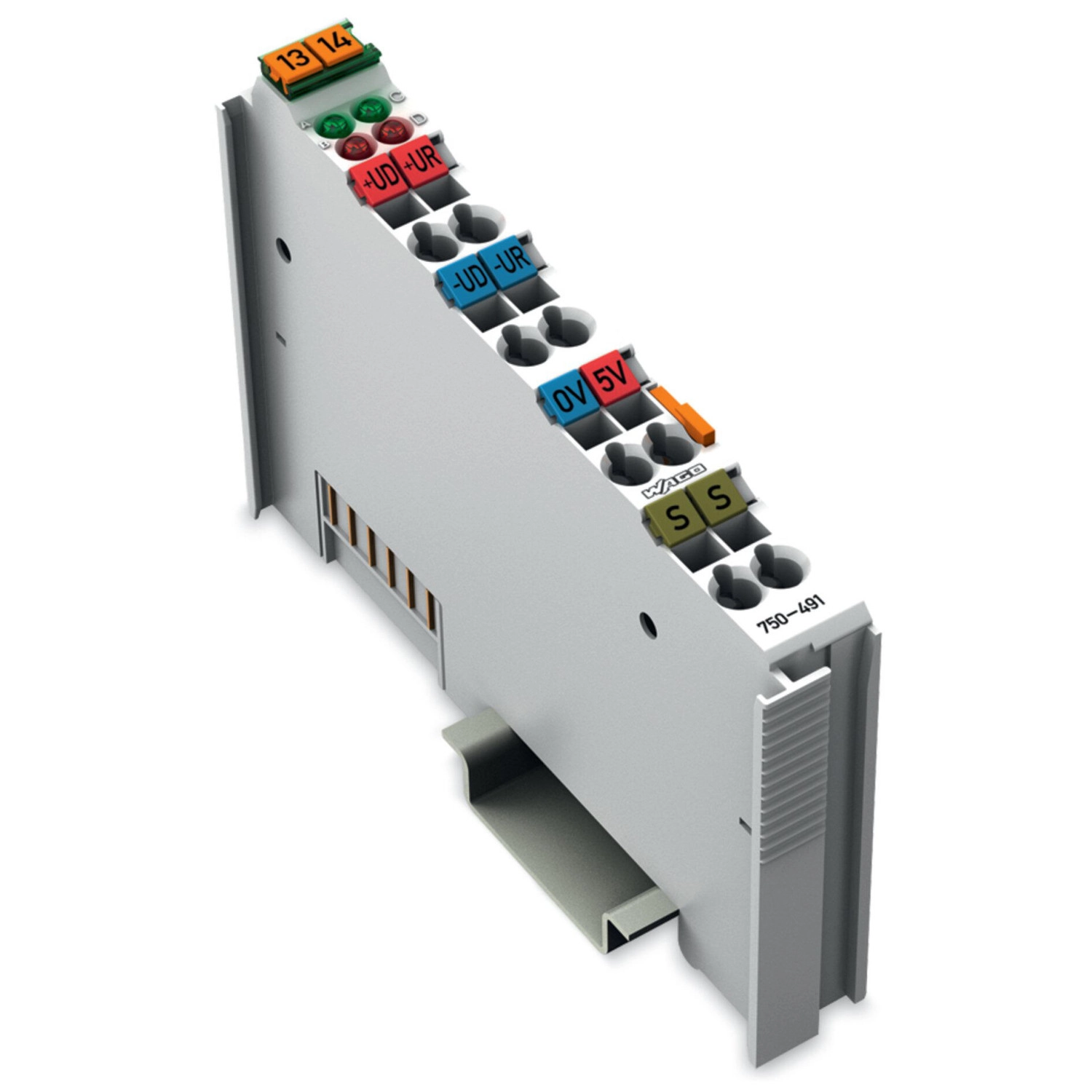

Wago 750-491 1 csatornás analóg bemeneti modul ellenállásmérő hídhoz, 16 bit

RRP:206 604 Ft
204 538 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények

Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...

Legjobb elérhető ár 178 144 Ft nettó 140 271 Ft

A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!

Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Ezzel a modullal egy ellenállásmérő hidat lehet közvetlenül csatlakoztatni. A híd feszültsége UD és a híd tápfeszültsége Uref 16 bites felbontással van digitalizálva. Az ellenállásmérő hídhoz két bemeneti csatornát lehet elérni, amik két 16 bites értékként szerepelnek a további feldolgozás során. A mérési eredményt az alábbi képlet alapján lehet kiszámolni: mért érték = UD / Uref. A terepi és rendszerszintek elektromosan leválasztottak.

A Wago 750-491 egy ellenállásmérő híd közvetlen csatlakoztatására készült analóg bemeneti modul. A híd UD feszültségét és Uref tápfeszültségét külön-külön 16 bites értékként digitalizálja; a mért érték ezek hányadosa. Az UD tartománya −15…+15 mV, az Uref tartománya 2…6 V. A 12 mm széles modul nyolc CAGE CLAMP csatlakozással készül, a terepi és rendszerszint elektromosan leválasztott.

Mérési és villamos adatok

Analóg bemenetek / modulcsatornák száma1 / 1
Jel típusaEllenállásmérő híd; nyúlásmérő
Szenzor tápellátása5 V DC
UD feszültségjel−15…+15 mV
Uref feszültségjel2…6 V
Felbontás16 bit
Adatszélesség2 × 16 bites adat; opcionálisan 2 × 8 bites vezérlés/státusz
Belső ellenállás UrefNagyobb mint 200 kΩ
Belső ellenállás UDNagyobb mint 1 MΩ
Átalakítási idő, jellemző500 ms
Mérési hiba UD±30 µV
Mérési hiba Uref±10 mV
Szűrő50 Hz
Rendszertáp5 V DC; adatérintkezőn keresztül
Rendszerellátás fogyasztása65 mA az 5 V-os rendszerellátásból
Szigetelés500 V rendszer/terep
Zöld LED-ekA: UD funkció; C: Uref funkció
Piros LED-ekB: UD hiba; D: Uref hiba

Működés és értelmezés

Mért mennyiségekA híd UD feszültsége és Uref tápfeszültsége külön 16 bites értékként digitalizált.
Mérési eredmény képleteMért érték = UD / Uref
Csatornaszám értelmezéseA műszaki táblázat egy analóg bemenetet és egy modulcsatornát ad meg. A működési leírás két elérhető bemeneti értéket nevez meg: UD és Uref; ezek nem két külön híd bemenetei.
Elektromos leválasztásA terepi és rendszerszint elektromosan leválasztott.

Kézikönyvi feltételek és kiadási eltérések

Belső szenzortáp, kézikönyvi adat5 V DC; legfeljebb 20 mA
Külső hídtáp feltételeHa a belső UV ellátás terhelése meghaladja a 20 mA-t, külső tápfeszültség szükséges.
Közös módusú feszültség, Uref/UV±35 V; nem az Uref mérési tartománya
TápsínérintkezőkNincsenek; az utánkövetkező modulok terepi tápellátásához betápmodul szükséges.
Rendszerkompatibilitás, kézikönyvi feltételWAGO-I/O System 750 buszcsatolók/vezérlők, a 750-320, 750-323, 750-324 és 750-327 gazdaságos kivitelek kivételével.
Adatérintkezők6 öntisztuló aranyozott rugós érintkező; a táblázat keményarany-bevonatú csúszóérintkezőt nevez meg.
KezelőelemekNincsenek
Tömeg és mérettengelyek kiadási eltéréseA jelenlegi magyar adatlap 53 g tömeget, 100 mm magasságot, 69,8 mm mélységet és a DIN-sín fölött 62,6 mm mélységet ad meg. A 2016-os kézikönyv körülbelül 60 g-ot, a sín felső szélétől 64 mm magasságot és 100 mm mélységet ír. A kiadások és tengelynevek nem cserélhetők fel.
Tárolási tartomány kiadási eltéréseA jelenlegi magyar adatlap −40…+85 °C-ot, a 2016-os kézikönyv −25…+85 °C-ot közöl.
Szennyezőanyag-vizsgálat feltételeA magyar adatlap 75% relatív páratartalom mellett ad 10 ppm H₂S és 25 ppm SO₂ értéket; a régi kézikönyv 75%-nál kisebb páratartalomhoz rendeli ezeket a koncentrációhatárokat.
Változatfüggő idő és szűrőA saját 750-491 átalakítási ideje 500 ms, szűrője 50 Hz. A 750-491/000-001 változat 125 ms és 200 Hz adata nem a saját modul értéke.
Bemeneti tartomány és folyamatképAz Uref megadott bemeneti tartománya 2–6 V. A kézikönyv folyamatkép-táblázatának ±10 V fejlécéből és körülbelül ±13 V-os hibaértékeiből nem következik szélesebb megengedett üzemi bemeneti tartomány.
Kétvezetős kivétel a kézikönyvbenEgy kapocspontba alapesetben egy vezető kerül. Elkerülhetetlen közösítésnél a kézikönyv 8 mm hosszú, legfeljebb 1 mm² névleges érvéghüvelyt ír két, egyenként 0,5 mm² vezetőhöz; 216-103 vagy összehasonlítható tulajdonságú termék szerepel.

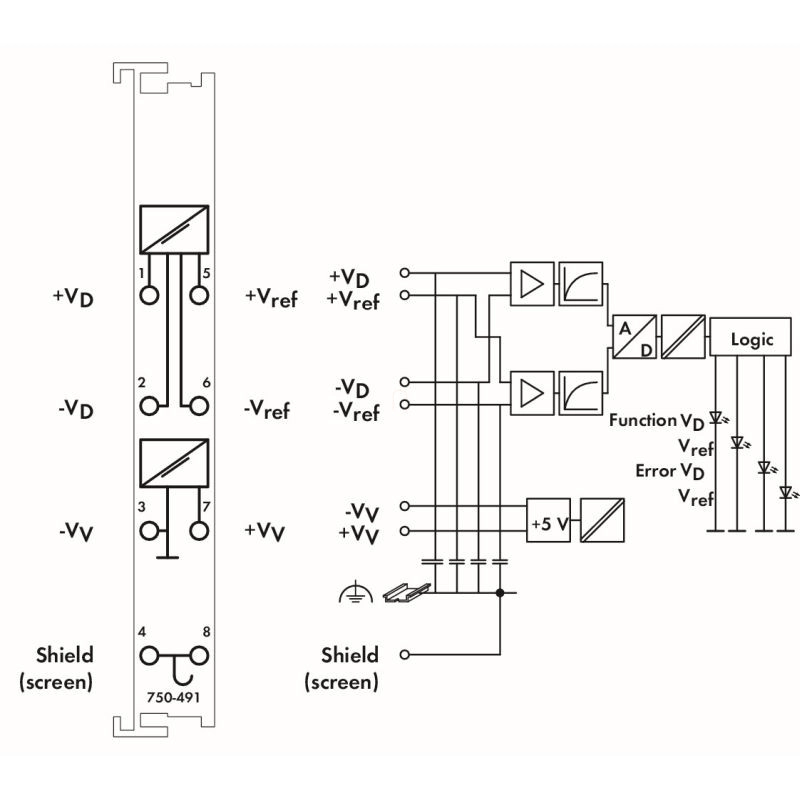

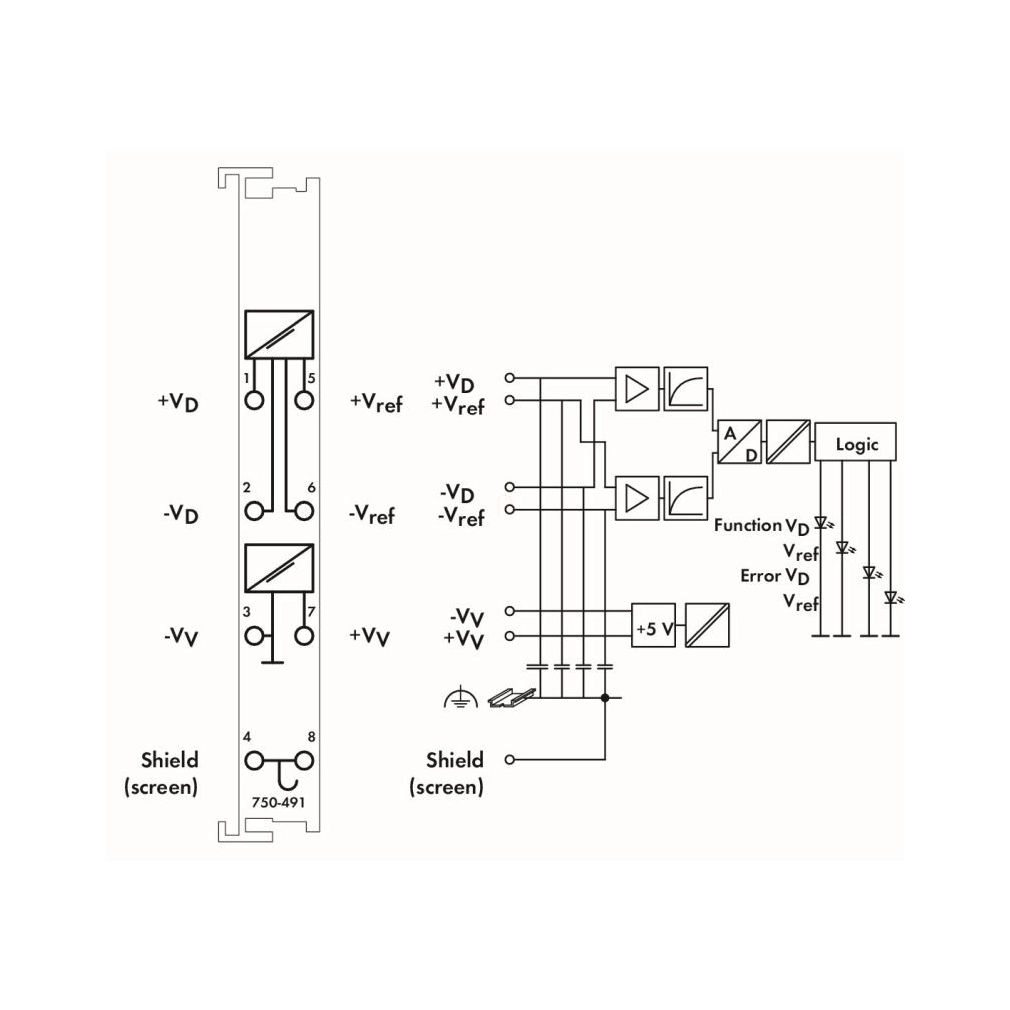

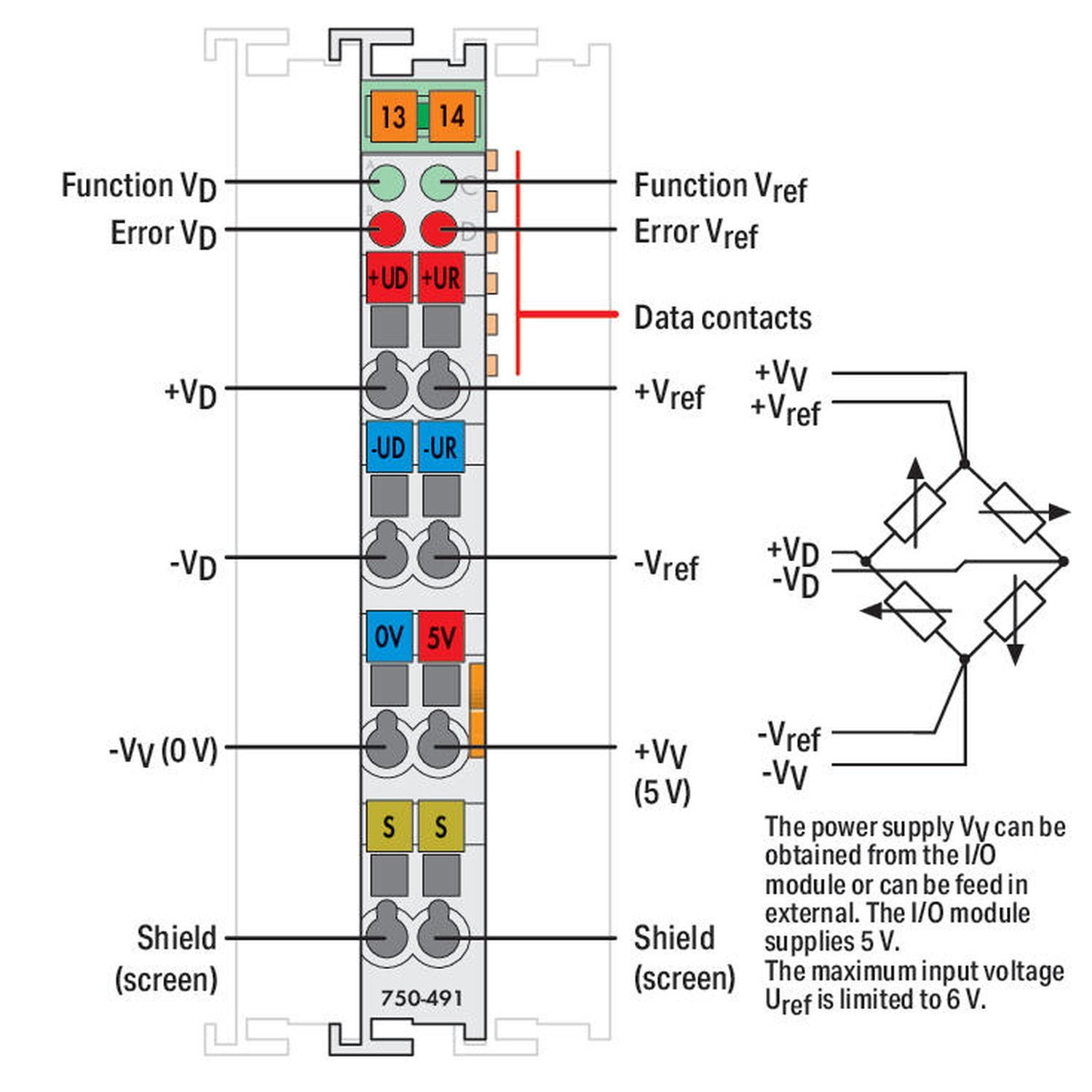

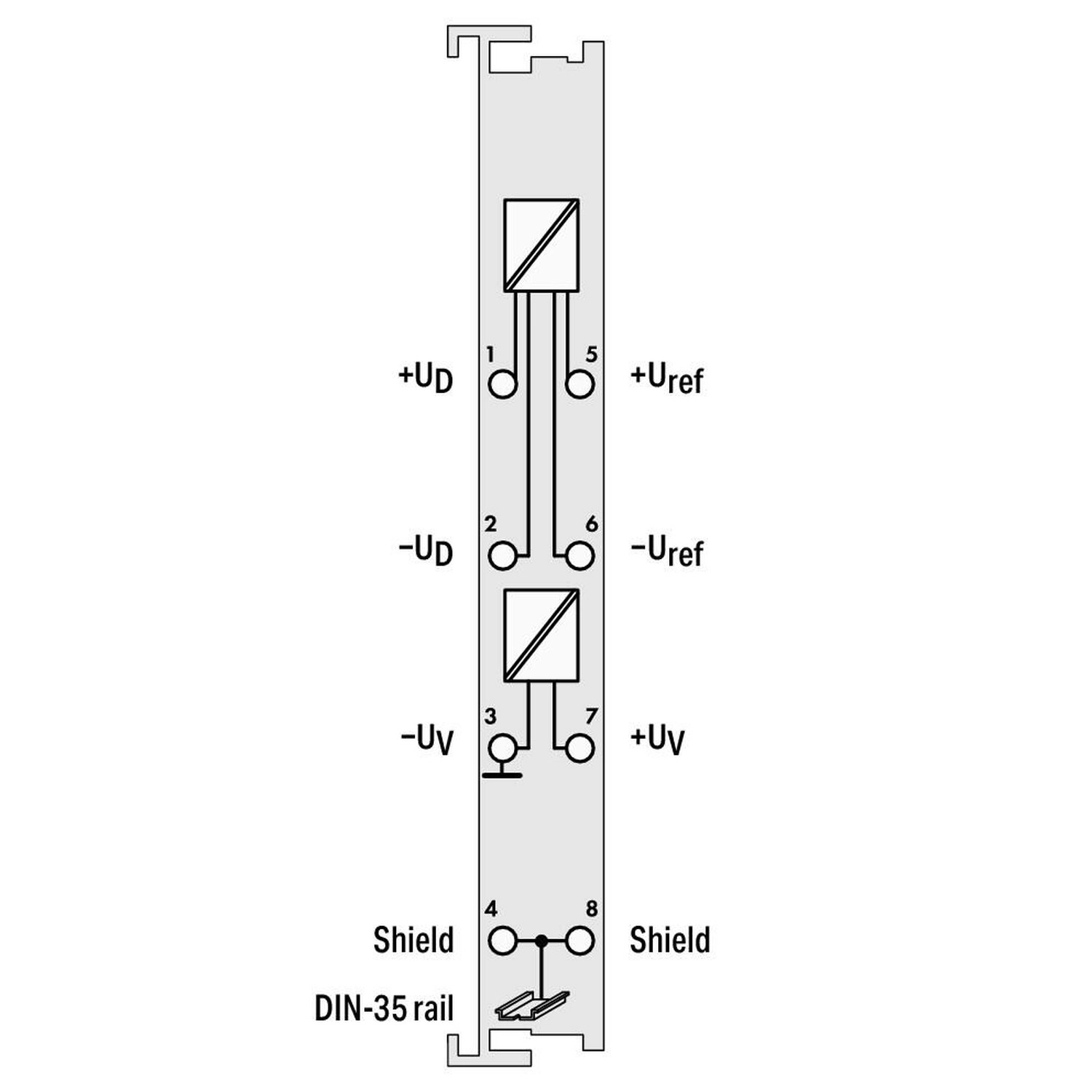

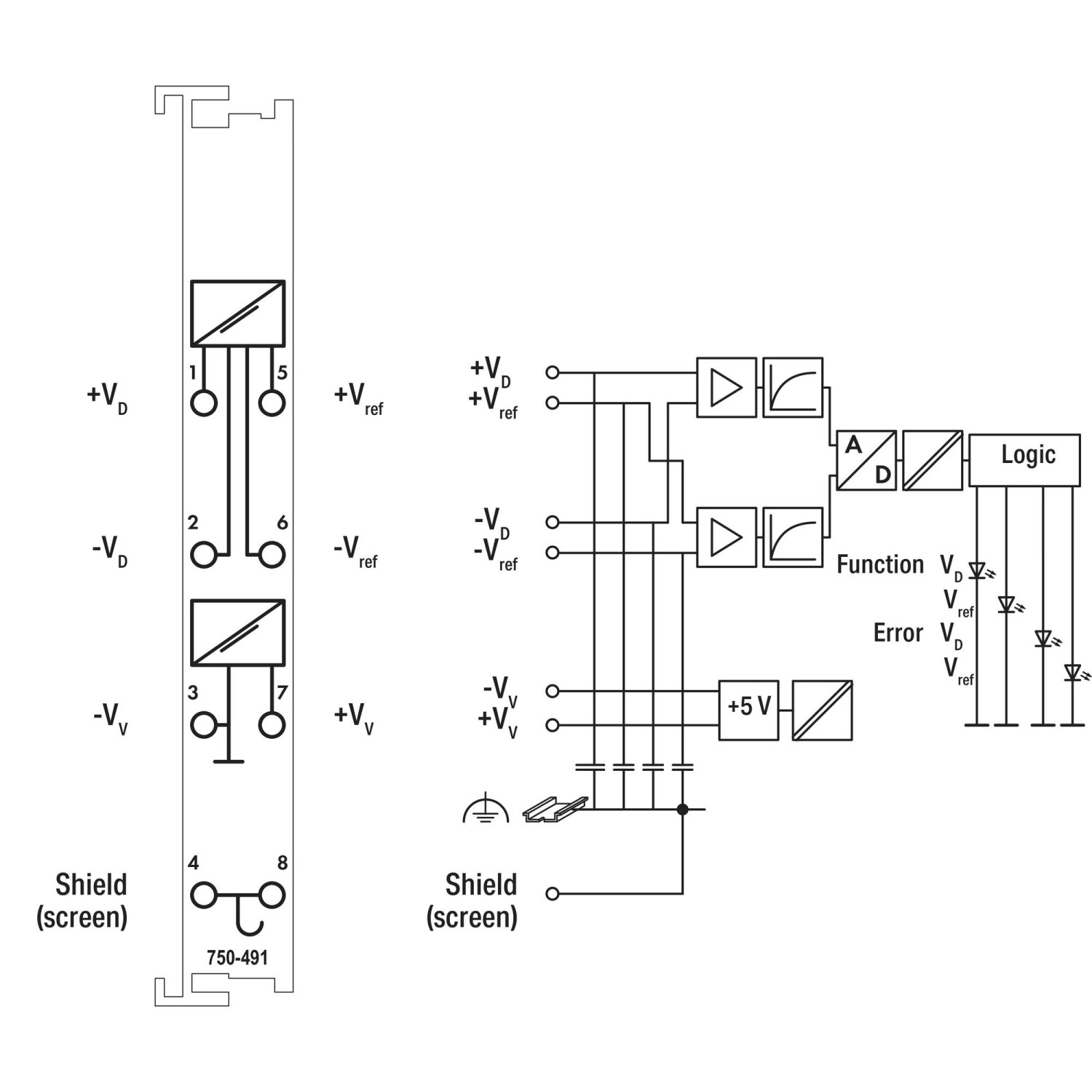

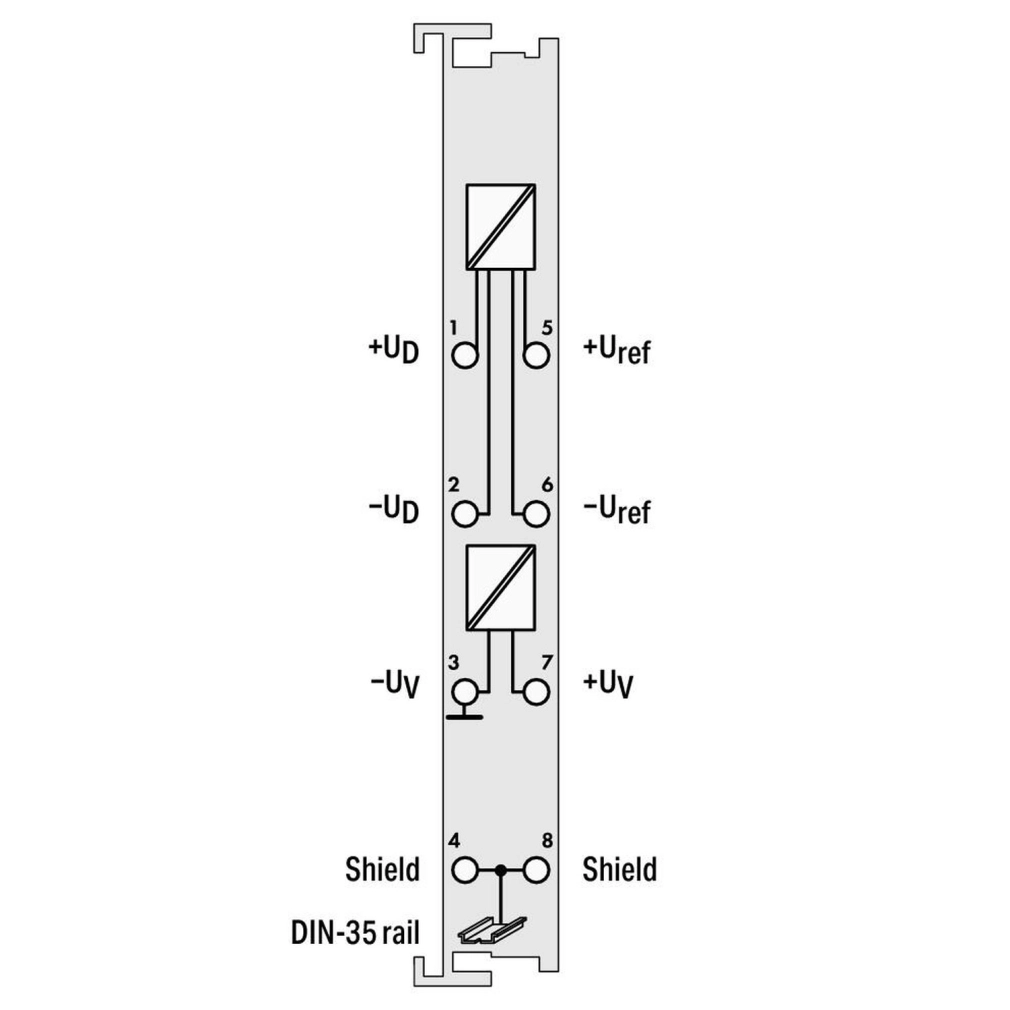

Kapocskiosztás

1 / +UDHídfeszültség, pozitív
2 / −UDHídfeszültség, negatív
3 / −UVBelső tápfeszültség, negatív
4 / SÁrnyékolás csatlakozása
5 / +UrefKülső referencia-tápfeszültség, pozitív
6 / −UrefKülső referencia-tápfeszültség, negatív
7 / +UVBelső tápfeszültség, pozitív
8 / SÁrnyékolás csatlakozása

Csatlakozás és kialakítás

Csatlakozástechnika8 × CAGE CLAMP
Vezető anyagaRéz
Csatlakozás típusaBemenetek/kimenetek
Tömör vezeték0,08–2,5 mm² / 28–14 AWG
Finom elemi szálas vezeték0,08–2,5 mm² / 28–14 AWG
Csupaszolási hossz8–9 mm / 0,31–0,35 inch
Szélesség12 mm / 0,472 inch
Magasság100 mm / 3,937 inch
Mélység69,8 mm / 2,748 inch
Mélység a DIN-sín felső részétől62,6 mm / 2,465 inch
RögzítésDIN 35 kalapsín
Vezetékes interfészRögzített
SzínVilágosszürke
Készülékház anyagaPolikarbonát; poliamid 6,6
Tűzterhelés0,085 MJ
Tömeg53 g
Megfelelőségi jelölésCE

Környezeti feltételek

Működési környezeti hőmérséklet0…+55 °C
Tárolási hőmérséklet−40…+85 °C
VédettségIP20
Szennyezettségi fok2; IEC 61131-2
Működési magasság0–2000 m / 0–6562 láb
Rögzítési pozíciókVízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent
Relatív páratartalom95%, kondenzáció nélkül
RezgésállóságIEC 60068-2-6 szerint; a magyar táblázat külön gyorsulásértéket nem ad meg
Ütésállóság15 g; IEC 60068-2-27
EMC zavartűrésEN 61000-6-2 és hajózási tanúsítványok szerint
EMC zavarkibocsátásEN 61000-6-4 és hajózási tanúsítványok szerint
Szennyezőanyag-kitettségIEC 60068-2-42 és IEC 60068-2-43
Megengedett H₂S-koncentráció10 ppm, 75% relatív páratartalom mellett
Megengedett SO₂-koncentráció25 ppm, 75% relatív páratartalom mellett

Tanúsítványok és nyilatkozatok

EAC; TP TC 020/2011EAC CoC 03083
KC; Article 58-2, Clause 3MSIP-REM-W43-AIM750
EU megfelelőségi nyilatkozatWAGO GmbH & Co. KG

Opcionális kiegészítők

790-108Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm
790-208Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm
790-116Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm
790-216Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm
790-124Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm
790-220Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm
790-140Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték
210-197Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű
210-114Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű
210-118Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű
210-112Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű
210-113Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű
210-196Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű
210-198Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű
750-106Csoportjelölő-tartó
750-100Jelölőkártya; A4-es papíron; üres
2009-145Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér
2009-145/000-024Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya
2009-145/000-006Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék
2009-145/000-012Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga
2009-145/000-005Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros
2009-145/000-002Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga
2009-145/000-007Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke
2009-145/000-023Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld
248-501Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér
248-501/000-024Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya
248-501/000-006Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék
248-501/000-012Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga
248-501/000-005Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros
248-501/000-002Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga
248-501/000-007Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke
248-501/000-017Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld
248-501/000-023Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld
750-103Csoportjelölő-tartó
850-825IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20
850-826IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító
850-827IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító
850-828IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító
850-826/002-000IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító
850-827/002-000IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító
850-828/002-000IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító
850-814/002-000IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül
850-815/002-000IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül
850-816/002-000IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül
850-817/002-000IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül
850-834IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20
850-835IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító
850-836IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító

Környezeti megfelelőség

RoHS megfelelőségMegfelel, mentességgel
RoHS mentesség6(c)

Kézikönyvi további feltételek

Nedves és poros környezetEltérő kifejezett előírás hiányában nedves és poros környezetben az üzemeltetés tilos; IP20 nem biztosít víz elleni védelmet.
Lakókörnyezeti alkalmazásTovábbi intézkedés nélkül csak az EN61000-6-3 zavarkibocsátási határértékeinek teljesülésekor megengedett; a használt buszcsatoló vagy vezérlő dokumentációját is ellenőrizni kell.
Tisztítás és kezelőeszközökCsak tiszta szerszámot és anyagot használj. A szennyezett érintkezőket olajmentes sűrített levegővel vagy etil-alkohollal és bőr törlőkendővel tisztítsd; kontaktpermetet ne használj.
ESD és környezeti földelésA személyek, a munkahely és a csomagolás megfelelő földelését biztosítsd; DIN EN61340-5-1/-3 szerinti óvintézkedések szükségesek.
Régi kézikönyvi leválasztásértékA V1.2.0 kézikönyv 500 V rendszer/tápellátás leválasztási csúcsértéket közöl; a jelenlegi HU rendszer/terep értékének megnevezését ez nem írja át.
Régi kézikönyvi csupaszolás8–9 mm /0,33 inch; a jelenlegi HU adatlap 8–9 mm /0,31–0,35 inch értékétől külön kiadási megadás.
Kézikönyvi hajózási jóváhagyás, alapváltozatA 2016-os V1.2.0 kézikönyv kizárólag a 750-491 alapváltozatnál Federal Maritime and Hydrographic Agency (BSH) jóváhagyást sorol; tanúsítványszámot nem ad meg. A jelenlegi HU általános jóváhagyáslistája ezt külön nem sorolja.
Driftkompenzáció kézikönyvi leírásaA híd tápfeszültségének és hídfeszültségének együtt végzett pontos felvétele a hosszú távú és hőmérsékleti drift kompenzálását szolgálja; külön garantált hibahatárt ez a mondat nem ad.

LED-állapotok, kézikönyvi megadások

A /UD funkcióKikapcsolva: nem üzemkész vagy nincs/megszakadt a belső buszkommunikáció. Zöld: üzemkész, a belső buszkommunikáció zavartalan.
C /Uref funkcióKikapcsolva: nem üzemkész vagy nincs/megszakadt a belső buszkommunikáció. Zöld: üzemkész, a belső buszkommunikáció zavartalan.
UD hiba, jelölési eltérésselA jelenlegi magyar adatlap és a régi kézikönyv ábrája B-vel, a régi kézikönyv táblázata W-vel jelöli az UD hibajelzését. Kialudva: normál működés; pirosan: UD tartományon kívül vagy vezetékszakadás.
D /Uref hibaKikapcsolva: normál működés. Piros: Uref tápfeszültség tartományon kívül.

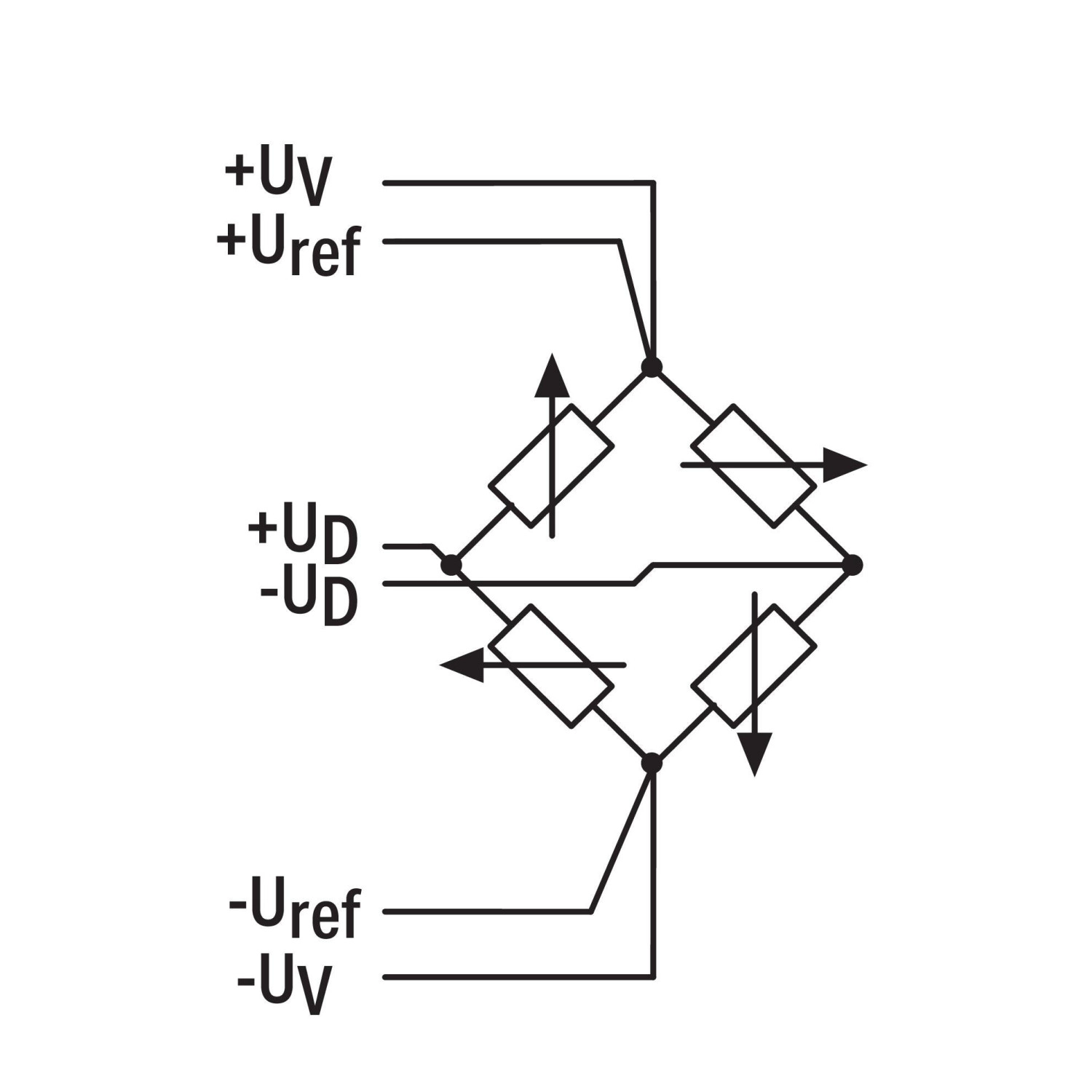

Folyamatkép és mérőcellapélda

Folyamatkép leképezéseA használt buszcsatolótól/vezérlőtől függ; a vezérlés/státusz pontos kialakításához annak terepibusz-specifikus folyamatkép-leírása szükséges.
Státuszbyte kiértékeléseEgyes terepibusz-rendszerek képesek rá; WAGO-I/O-CHECK megjelenítheti. A terepibuszos hozzáférés és feldolgozás opcionális, a buszrendszertől függ.
UD skálázás, kézikönyvi próza500 nV/digit; 10 mV megfelel 20000-nek a D0/D1 adatbyte-okban.
Uref skálázás, kézikönyvi próza500 µV/digit; 10 V megfelel 20000-nek a D2/D3 adatbyte-okban. A 10 V itt skálázási példa, nem megengedett Uref üzemi bemeneti érték.
Kézikönyvi mérőcellapélda feltétele5 V belső UV táppal; 5 kg-hoz 2 mV/V érzékenység tartozik. Ez a példacella adata, nem a modul mérési kapacitása.
Példaképlet változatlan forrásszámokkalg = (UD /2 mV) /(Uref /1 V) ×5 kg; UD = D1D0 /20000 ×10 mV; Uref = D3D2 /20000 ×10 V; ebből g = D1D0 /D3D2 ×2,5 kg.

Folyamatkép-táblázatok eltérő megadásai

UD negatív határérték-táblázatA kézikönyv körülbelül −15,5000 mV-nál 0x0000 / 0, 0x00 státusz és kikapcsolt LED értéket közöl. Az alatta lévő tartományhoz 0x7FFF / 32767, 0x41 státusz és bekapcsolt LED tartozik; −15,0000 mV-nál −30000 szerepel. A nulla határsor és a szomszédos negatív skála eltérő megadása miatt ebből önálló határkezelési algoritmus nem adható.
Uref egy digitnyi sorának eltéréseA folyamatkép-táblázat −0,0003 V-hoz −1-et, +0,0003 V-hoz +1-et rendel. A szöveges 500 µV/digit megadás és az 1 V → 2000 skála eltér ettől. A kisjelű sorok megerősítése szükséges a tényleges kiértékeléshez.
Uref folyamatkép-tartományának hatóköreA folyamatkép-táblázat ±10 V fejlécet és a körülbelül −13 V alatti, illetve +13 V fölötti tartományra 0x7FFF / 32767, 0x41 státusz, bekapcsolt LED értéket közöl. Az üzemi Uref bemeneti tartomány változatlanul 2–6 V.
A mérőcellapélda alkalmazhatóságaA 2,5 kg együttható kizárólag a megadott 5 kg / 2 mV/V mérőcellához és a példabeli tápellátáshoz tartozik. Az előjeles adatértékek, a státusz és a fejállomás függő leképezés kezelése, valamint az eltérő táblázati sorok tisztázása szükséges; az összefüggés önmagában nem teljes PLC-kiértékelési eljárás.
Gyártói háttér ikon

A WAGO röviden

Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.

Gyakori kérdések

Hány ellenállásmérő hidat fogad?

A műszaki táblázat szerint egy analóg bemenet és egy modulcsatorna van; az UD és Uref a híd két külön digitalizált feszültségértéke.

Mennyi az átalakítási idő?

Jellemzően 500 ms; a szűrő 50 Hz-es.

Milyen vezetéket fogad?

Tömör és finom elemi szálas rézvezeték 0,08–2,5 mm² / 28–14 AWG; csupaszolás 8–9 mm.

Fontos tájékoztatás a termékleírásról ikon

Fontos tájékoztatás a termékleírásról

A Lumenet munkatársai azért foglalták össze számodra a termék jellemzőit szakmai tudásuk és az elérhető gyári adatok alapján, hogy könnyebb legyen megalapozottan választanod. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.

Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
750-491
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
53 g/db
Cikkszám
4045454849351
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink

Wago 750-491 1 csatornás analóg bemeneti modul ellenállásmérő hídhoz, 16 bit műszaki adatok

Azonosítás

GyártóWago
Cikkszám750-491
GTIN / EAN4045454849351
Terméktípus1 csatornás analóg bemeneti modul ellenállásmérő hídhoz

Mérési és villamos adatok

Analóg bemenetek / modulcsatornák száma1 / 1
Jel típusaEllenállásmérő híd; nyúlásmérő
Szenzor tápellátása5 V DC
UD feszültségjel−15…+15 mV
Uref feszültségjel2…6 V
Felbontás16 bit
Adatszélesség2 × 16 bites adat; opcionálisan 2 × 8 bites vezérlés/státusz
Belső ellenállás UrefNagyobb mint 200 kΩ
Belső ellenállás UDNagyobb mint 1 MΩ
Átalakítási idő, jellemző500 ms
Mérési hiba UD±30 µV
Mérési hiba Uref±10 mV
Szűrő50 Hz
Rendszertáp5 V DC; adatérintkezőn keresztül
Rendszerellátás fogyasztása65 mA az 5 V-os rendszerellátásból
Szigetelés500 V rendszer/terep
Zöld LED-ekA: UD funkció; C: Uref funkció
Piros LED-ekB: UD hiba; D: Uref hiba

Működés és értelmezés

Mért mennyiségekA híd UD feszültsége és Uref tápfeszültsége külön 16 bites értékként digitalizált.
Mérési eredmény képleteMért érték = UD / Uref
Csatornaszám értelmezéseA műszaki táblázat egy analóg bemenetet és egy modulcsatornát ad meg. A működési leírás két elérhető bemeneti értéket nevez meg: UD és Uref; ezek nem két külön híd bemenetei.
Elektromos leválasztásA terepi és rendszerszint elektromosan leválasztott.

Kézikönyvi feltételek és kiadási eltérések

Belső szenzortáp, kézikönyvi adat5 V DC; legfeljebb 20 mA
Külső hídtáp feltételeHa a belső UV ellátás terhelése meghaladja a 20 mA-t, külső tápfeszültség szükséges.
Közös módusú feszültség, Uref/UV±35 V; nem az Uref mérési tartománya
TápsínérintkezőkNincsenek; az utánkövetkező modulok terepi tápellátásához betápmodul szükséges.
Rendszerkompatibilitás, kézikönyvi feltételWAGO-I/O System 750 buszcsatolók/vezérlők, a 750-320, 750-323, 750-324 és 750-327 gazdaságos kivitelek kivételével.
Adatérintkezők6 öntisztuló aranyozott rugós érintkező; a táblázat keményarany-bevonatú csúszóérintkezőt nevez meg.
KezelőelemekNincsenek
Tömeg és mérettengelyek kiadási eltéréseA jelenlegi magyar adatlap 53 g tömeget, 100 mm magasságot, 69,8 mm mélységet és a DIN-sín fölött 62,6 mm mélységet ad meg. A 2016-os kézikönyv körülbelül 60 g-ot, a sín felső szélétől 64 mm magasságot és 100 mm mélységet ír. A kiadások és tengelynevek nem cserélhetők fel.
Tárolási tartomány kiadási eltéréseA jelenlegi magyar adatlap −40…+85 °C-ot, a 2016-os kézikönyv −25…+85 °C-ot közöl.
Szennyezőanyag-vizsgálat feltételeA magyar adatlap 75% relatív páratartalom mellett ad 10 ppm H₂S és 25 ppm SO₂ értéket; a régi kézikönyv 75%-nál kisebb páratartalomhoz rendeli ezeket a koncentrációhatárokat.
Változatfüggő idő és szűrőA saját 750-491 átalakítási ideje 500 ms, szűrője 50 Hz. A 750-491/000-001 változat 125 ms és 200 Hz adata nem a saját modul értéke.
Bemeneti tartomány és folyamatképAz Uref megadott bemeneti tartománya 2–6 V. A kézikönyv folyamatkép-táblázatának ±10 V fejlécéből és körülbelül ±13 V-os hibaértékeiből nem következik szélesebb megengedett üzemi bemeneti tartomány.
Kétvezetős kivétel a kézikönyvbenEgy kapocspontba alapesetben egy vezető kerül. Elkerülhetetlen közösítésnél a kézikönyv 8 mm hosszú, legfeljebb 1 mm² névleges érvéghüvelyt ír két, egyenként 0,5 mm² vezetőhöz; 216-103 vagy összehasonlítható tulajdonságú termék szerepel.

Kapocskiosztás

1 / +UDHídfeszültség, pozitív
2 / −UDHídfeszültség, negatív
3 / −UVBelső tápfeszültség, negatív
4 / SÁrnyékolás csatlakozása
5 / +UrefKülső referencia-tápfeszültség, pozitív
6 / −UrefKülső referencia-tápfeszültség, negatív
7 / +UVBelső tápfeszültség, pozitív
8 / SÁrnyékolás csatlakozása

Csatlakozás és kialakítás

Csatlakozástechnika8 × CAGE CLAMP
Vezető anyagaRéz
Csatlakozás típusaBemenetek/kimenetek
Tömör vezeték0,08–2,5 mm² / 28–14 AWG
Finom elemi szálas vezeték0,08–2,5 mm² / 28–14 AWG
Csupaszolási hossz8–9 mm / 0,31–0,35 inch
Szélesség12 mm / 0,472 inch
Magasság100 mm / 3,937 inch
Mélység69,8 mm / 2,748 inch
Mélység a DIN-sín felső részétől62,6 mm / 2,465 inch
RögzítésDIN 35 kalapsín
Vezetékes interfészRögzített
SzínVilágosszürke
Készülékház anyagaPolikarbonát; poliamid 6,6
Tűzterhelés0,085 MJ
Tömeg53 g
Megfelelőségi jelölésCE

Környezeti feltételek

Működési környezeti hőmérséklet0…+55 °C
Tárolási hőmérséklet−40…+85 °C
VédettségIP20
Szennyezettségi fok2; IEC 61131-2
Működési magasság0–2000 m / 0–6562 láb
Rögzítési pozíciókVízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent
Relatív páratartalom95%, kondenzáció nélkül
RezgésállóságIEC 60068-2-6 szerint; a magyar táblázat külön gyorsulásértéket nem ad meg
Ütésállóság15 g; IEC 60068-2-27
EMC zavartűrésEN 61000-6-2 és hajózási tanúsítványok szerint
EMC zavarkibocsátásEN 61000-6-4 és hajózási tanúsítványok szerint
Szennyezőanyag-kitettségIEC 60068-2-42 és IEC 60068-2-43
Megengedett H₂S-koncentráció10 ppm, 75% relatív páratartalom mellett
Megengedett SO₂-koncentráció25 ppm, 75% relatív páratartalom mellett

Tanúsítványok és nyilatkozatok

EAC; TP TC 020/2011EAC CoC 03083
KC; Article 58-2, Clause 3MSIP-REM-W43-AIM750
EU megfelelőségi nyilatkozatWAGO GmbH & Co. KG

Opcionális kiegészítők

790-108Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm
790-208Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm
790-116Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm
790-216Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm
790-124Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm
790-220Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm
790-140Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték
210-197Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű
210-114Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű
210-118Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű
210-112Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű
210-113Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű
210-196Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű
210-198Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű
750-106Csoportjelölő-tartó
750-100Jelölőkártya; A4-es papíron; üres
2009-145Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér
2009-145/000-024Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya
2009-145/000-006Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék
2009-145/000-012Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga
2009-145/000-005Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros
2009-145/000-002Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga
2009-145/000-007Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke
2009-145/000-023Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld
248-501Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér
248-501/000-024Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya
248-501/000-006Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék
248-501/000-012Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga
248-501/000-005Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros
248-501/000-002Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga
248-501/000-007Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke
248-501/000-017Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld
248-501/000-023Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld
750-103Csoportjelölő-tartó
850-825IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20
850-826IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító
850-827IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító
850-828IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító
850-826/002-000IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító
850-827/002-000IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító
850-828/002-000IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító
850-814/002-000IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül
850-815/002-000IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül
850-816/002-000IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül
850-817/002-000IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül
850-834IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20
850-835IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító
850-836IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító

Származás és besorolás

Származási országDE (Németország)
Vámtarifaszám85437090990
Termékcsoport15 (I/O-rendszer)
Csomagolás típusaDoboz

Termékbesorolások

UNSPSC32101602
eCl@ss 9.0 / 10.027-24-26-01
ETIM 9.0 / 10.0EC001596
ECCNNincs amerikai besorolás

Környezeti megfelelőség

RoHS megfelelőségMegfelel, mentességgel
RoHS mentesség6(c)

Kézikönyvi további feltételek

Nedves és poros környezetEltérő kifejezett előírás hiányában nedves és poros környezetben az üzemeltetés tilos; IP20 nem biztosít víz elleni védelmet.
Lakókörnyezeti alkalmazásTovábbi intézkedés nélkül csak az EN61000-6-3 zavarkibocsátási határértékeinek teljesülésekor megengedett; a használt buszcsatoló vagy vezérlő dokumentációját is ellenőrizni kell.
Tisztítás és kezelőeszközökCsak tiszta szerszámot és anyagot használj. A szennyezett érintkezőket olajmentes sűrített levegővel vagy etil-alkohollal és bőr törlőkendővel tisztítsd; kontaktpermetet ne használj.
ESD és környezeti földelésA személyek, a munkahely és a csomagolás megfelelő földelését biztosítsd; DIN EN61340-5-1/-3 szerinti óvintézkedések szükségesek.
Régi kézikönyvi leválasztásértékA V1.2.0 kézikönyv 500 V rendszer/tápellátás leválasztási csúcsértéket közöl; a jelenlegi HU rendszer/terep értékének megnevezését ez nem írja át.
Régi kézikönyvi csupaszolás8–9 mm /0,33 inch; a jelenlegi HU adatlap 8–9 mm /0,31–0,35 inch értékétől külön kiadási megadás.
Kézikönyvi hajózási jóváhagyás, alapváltozatA 2016-os V1.2.0 kézikönyv kizárólag a 750-491 alapváltozatnál Federal Maritime and Hydrographic Agency (BSH) jóváhagyást sorol; tanúsítványszámot nem ad meg. A jelenlegi HU általános jóváhagyáslistája ezt külön nem sorolja.
Driftkompenzáció kézikönyvi leírásaA híd tápfeszültségének és hídfeszültségének együtt végzett pontos felvétele a hosszú távú és hőmérsékleti drift kompenzálását szolgálja; külön garantált hibahatárt ez a mondat nem ad.

LED-állapotok, kézikönyvi megadások

A /UD funkcióKikapcsolva: nem üzemkész vagy nincs/megszakadt a belső buszkommunikáció. Zöld: üzemkész, a belső buszkommunikáció zavartalan.
C /Uref funkcióKikapcsolva: nem üzemkész vagy nincs/megszakadt a belső buszkommunikáció. Zöld: üzemkész, a belső buszkommunikáció zavartalan.
UD hiba, jelölési eltérésselA jelenlegi magyar adatlap és a régi kézikönyv ábrája B-vel, a régi kézikönyv táblázata W-vel jelöli az UD hibajelzését. Kialudva: normál működés; pirosan: UD tartományon kívül vagy vezetékszakadás.
D /Uref hibaKikapcsolva: normál működés. Piros: Uref tápfeszültség tartományon kívül.

Folyamatkép és mérőcellapélda

Folyamatkép leképezéseA használt buszcsatolótól/vezérlőtől függ; a vezérlés/státusz pontos kialakításához annak terepibusz-specifikus folyamatkép-leírása szükséges.
Státuszbyte kiértékeléseEgyes terepibusz-rendszerek képesek rá; WAGO-I/O-CHECK megjelenítheti. A terepibuszos hozzáférés és feldolgozás opcionális, a buszrendszertől függ.
UD skálázás, kézikönyvi próza500 nV/digit; 10 mV megfelel 20000-nek a D0/D1 adatbyte-okban.
Uref skálázás, kézikönyvi próza500 µV/digit; 10 V megfelel 20000-nek a D2/D3 adatbyte-okban. A 10 V itt skálázási példa, nem megengedett Uref üzemi bemeneti érték.
Kézikönyvi mérőcellapélda feltétele5 V belső UV táppal; 5 kg-hoz 2 mV/V érzékenység tartozik. Ez a példacella adata, nem a modul mérési kapacitása.
Példaképlet változatlan forrásszámokkalg = (UD /2 mV) /(Uref /1 V) ×5 kg; UD = D1D0 /20000 ×10 mV; Uref = D3D2 /20000 ×10 V; ebből g = D1D0 /D3D2 ×2,5 kg.

Folyamatkép-táblázatok eltérő megadásai

UD negatív határérték-táblázatA kézikönyv körülbelül −15,5000 mV-nál 0x0000 / 0, 0x00 státusz és kikapcsolt LED értéket közöl. Az alatta lévő tartományhoz 0x7FFF / 32767, 0x41 státusz és bekapcsolt LED tartozik; −15,0000 mV-nál −30000 szerepel. A nulla határsor és a szomszédos negatív skála eltérő megadása miatt ebből önálló határkezelési algoritmus nem adható.
Uref egy digitnyi sorának eltéréseA folyamatkép-táblázat −0,0003 V-hoz −1-et, +0,0003 V-hoz +1-et rendel. A szöveges 500 µV/digit megadás és az 1 V → 2000 skála eltér ettől. A kisjelű sorok megerősítése szükséges a tényleges kiértékeléshez.
Uref folyamatkép-tartományának hatóköreA folyamatkép-táblázat ±10 V fejlécet és a körülbelül −13 V alatti, illetve +13 V fölötti tartományra 0x7FFF / 32767, 0x41 státusz, bekapcsolt LED értéket közöl. Az üzemi Uref bemeneti tartomány változatlanul 2–6 V.
A mérőcellapélda alkalmazhatóságaA 2,5 kg együttható kizárólag a megadott 5 kg / 2 mV/V mérőcellához és a példabeli tápellátáshoz tartozik. Az előjeles adatértékek, a státusz és a fejállomás függő leképezés kezelése, valamint az eltérő táblázati sorok tisztázása szükséges; az összefüggés önmagában nem teljes PLC-kiértékelési eljárás.

Dokumentumadatok

Magyar adatlap verziódátuma2026.10.25.
Adatlap megjegyzés ikon

Adatlap megjegyzés

A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.

Wago 750-491 1 csatornás analóg bemeneti modul ellenállásmérő hídhoz, 16 bit használati útmutató

Biztonsági feltételek

A telepítést és kezelést automatizálási ismeretekkel rendelkező villamos szakember végezze. A használt buszcsatoló vagy vezérlő dokumentációját és a csomópont tápellátási tervét is figyelembe kell venni; a dokumentációt őrizd meg és add tovább a következő használónak.

Telepítés, javítás és karbantartás előtt kapcsold le a készülék valamennyi tápforrását. A készüléken csak feszültségmentes állapotban dolgozz.

A nyitott rendszert megfelelő házban, szekrényben vagy villamos üzemeltetési helyiségben helyezd el; a hozzáférést kulccsal vagy szerszámmal jogosult, szakképzett személyekre korlátozd. A sérült modult cseréld ki.

Tartsd be az elektrosztatikus kisülés elleni óvintézkedéseket; ne érintsd a vezető részeket, és a modult ne tedd az aranyozott adatérintkezőire. Ne cseréld fel az adat- és tápvezetékek polaritását, kontaktpermetet ne használj.

A készüléket védd a kúszó és szigetelő tulajdonságú anyagoktól, például aeroszoloktól, szilikonoktól és trigliceridektől; ha jelenlétük nem zárható ki, ezeknek ellenálló burkolatot használj. Por, maró gőzök vagy gázok és ionizáló sugárzás esetén további intézkedések szükségesek.

Eltérő kifejezett előírás hiányában nedves és poros környezetben az üzemeltetés tilos; IP20 nem biztosít víz elleni védelmet.

Lakókörnyezeti alkalmazás további intézkedés nélkül csak az EN 61000-6-3 zavarkibocsátási határértékeinek teljesülésekor megengedett; a használt buszcsatoló vagy vezérlő dokumentációját is ellenőrizni kell.

Csak tiszta szerszámot és anyagot használj. A szennyezett érintkezőket olajmentes sűrített levegővel vagy etil-alkohollal és bőr törlőkendővel tisztítsd; kontaktpermetet ne használj.

A személyek, a munkahely és a csomagolás megfelelő földelését biztosítsd; DIN EN61340-5-1/-3 szerinti óvintézkedések szükségesek.

DIN-sínes beépítés és eltávolítás

1

A tervezett sorrendben, a buszcsatolótól vagy vezérlőtől indulva állítsd össze a csomópontot DIN 35 sínre. A potenciálcsoportokat és a mechanikai kiosztást vedd figyelembe.

2

Illeszd össze a modul hornyos-csapos vezetését a szomszédos készülékével. Az I/O-modult csak jobbról és felülről illeszd be.

3

Nyomd a modult a szerelvénybe, amíg a sínre bepattan. A csomópont végére mindig 750-600 lezárómodul kerüljön.

4

Eltávolításhoz feszültségmentesítés után húzd meg a kioldófület, és emeld ki a modult.

Vezeték csatlakoztatása

A vezeték tartománya 0,08–2,5 mm² / 28–14 AWG, csupaszolása 8–9 mm. Egy kapocspontba alapesetben egy vezetőt csatlakoztass; több vezető közösítését a modul előtt külön vezetékezési egységben, például átmenő sorkapcsokkal oldd meg.

1

A CAGE CLAMP nyitásához helyezd a működtetőszerszámot a csatlakozási pont feletti nyílásba.

2

Helyezd a vezetéket a hozzá tartozó vezetéknyílásba.

3

Húzd ki a szerszámot; a CAGE CLAMP lezár és rögzíti a vezetéket.

Egy kapocspontba alapesetben egy vezető kerül. Elkerülhetetlen közösítésnél a kézikönyv 8 mm hosszú, legfeljebb 1 mm² névleges érvéghüvelyt ír két, egyenként 0,5 mm² vezetőhöz; 216-103 vagy összehasonlítható tulajdonságú termék szerepel.

Kapocskiosztás

1 / +UDHídfeszültség, pozitív
2 / −UDHídfeszültség, negatív
3 / −UVBelső tápfeszültség, negatív
4 / SÁrnyékolás csatlakozása
5 / +UrefKülső referencia-tápfeszültség, pozitív
6 / −UrefKülső referencia-tápfeszültség, negatív
7 / +UVBelső tápfeszültség, pozitív
8 / SÁrnyékolás csatlakozása

A mérőhíd tápellátása

Analóg jelhez árnyékolt jelvezetéket használj. A mérőhíd a modul +UV és −UV pontjairól vagy külső feszültségforrásról táplálható. A modul belső ellátása 5 V DC, legfeljebb 20 mA; 20 mA-t meghaladó terhelésnél külső ellátás szükséges. Az Uref bemeneti feszültsége legfeljebb 6 V.

Külső táplálásnál alakíts ki közös földpotenciált a modul −UV pontja és a külső tápegység −UV pontja közötti áthidalással. A +UD/−UD pontok a hídfeszültséget, a +Uref/−Uref pontok a referenciafeszültséget mérik. A modulnak nincs tápsínérintkezője; az utánkövetkező modulok terepi ellátásához betápmodul szükséges.

Állapotjelző LED-ek

A /UD funkcióKikapcsolva: nem üzemkész vagy nincs/megszakadt a belső buszkommunikáció. Zöld: üzemkész, a belső buszkommunikáció zavartalan.
C /Uref funkcióKikapcsolva: nem üzemkész vagy nincs/megszakadt a belső buszkommunikáció. Zöld: üzemkész, a belső buszkommunikáció zavartalan.
UD hiba, jelölési eltérésselA jelenlegi magyar adatlap és a régi kézikönyv ábrája B-vel, a régi kézikönyv táblázata W-vel jelöli az UD hibajelzését. Kialudva: normál működés; pirosan: UD tartományon kívül vagy vezetékszakadás.
D /Uref hibaKikapcsolva: normál működés. Piros: Uref tápfeszültség tartományon kívül.
Használati megjegyzés ikon

Használati megjegyzés

A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.

Csatlakozz fantasztikus közösségünkhöz, és értesülj elsőként különleges ajánlatainkról !

Megnézem a terméket
