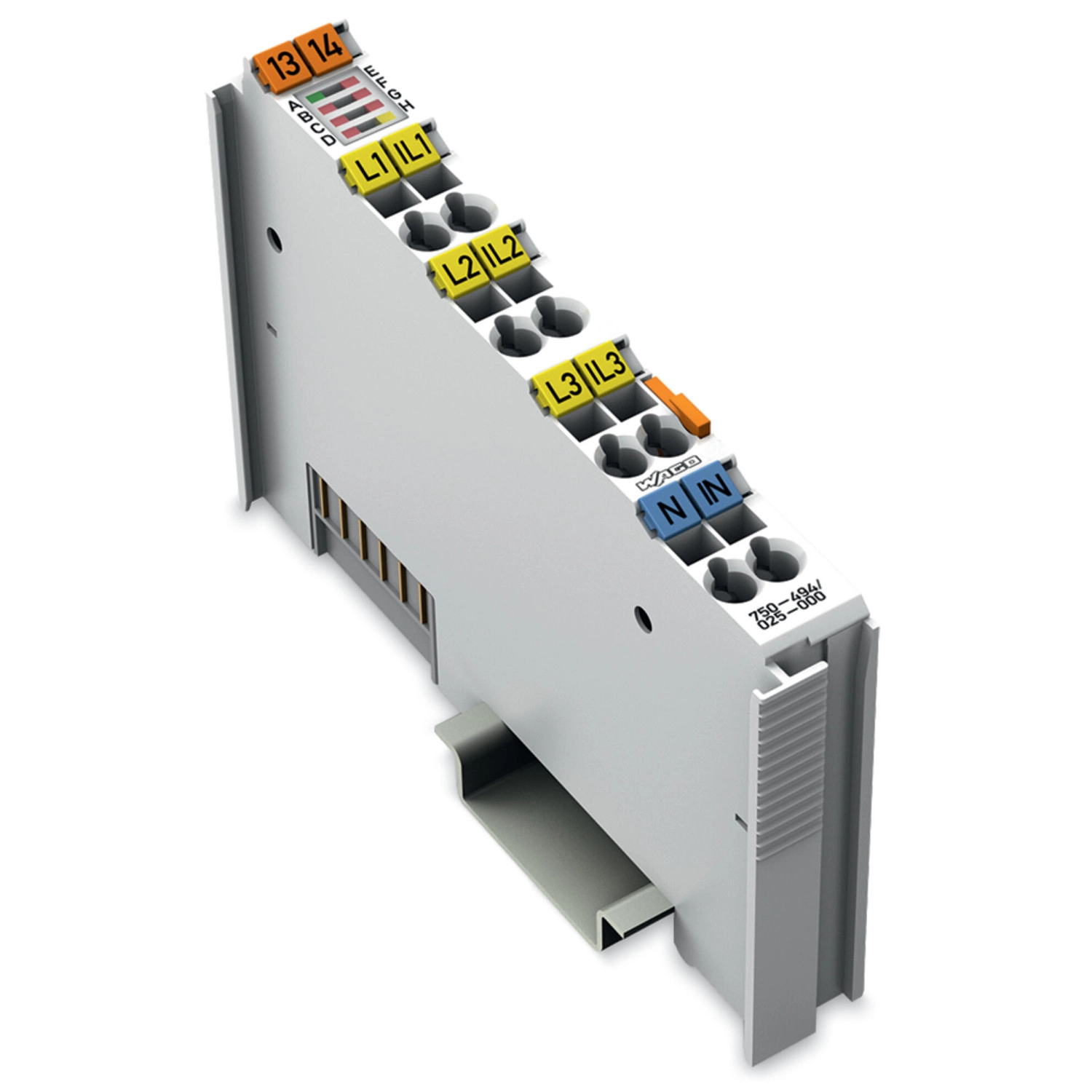

Wago 750-494/025-000 háromfázisú teljesítménymérő modul, 480 VAC, 1 A
RRP:251 298 Ft
248 785 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
216 682 Ft
nettó 170 616 Ft
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
A 750-494 háromfázisú teljesítménymérő modul a villamos mennyiségeket háromfázisú hálózatban méri. A feszültséget az L1, L2, L3 és N vezeték hálózati csatlakozásain keresztül méri. A három fázis áramát áramváltókon keresztül táplálja az IL1, IL2, IL3 és IN csatlakozási pontokba. A háromfázisú teljesítménymérő modul az összes mért értéket (pl. meddő/látszólagos/hatásos teljesítmény, energiafogyasztás, teljesítménytényező, fázisszög, frekvencia, alul-/túlfeszültség) közvetlenül az eljárásképbe (process image) továbbítja anélkül, hogy számottevő energiát vonna el a vezérlőtől. Az általános mérési eljárás és a felharmonikusok elemzése (a 41. felharmonikusig) egyaránt lehetővé teszi a terepibuszon keresztül történő kiterjedt hálózati elemzést. A mérések lehetővé teszik az operátor számára, hogy a betáplálást optimalizálni tudja egy meghajtó vagy gép esetében, ezáltal megvédi a rendszert az esetleges hibákkal és károsodásokkal szemben. A négynegyedes kijelző jelzi a terhelés típusát (induktív, kapacitív), illetve azt, hogy a terhelés energiafogyasztó vagy termelő-e.
A Wago 750-494/025-000 háromfázisú teljesítménymérő modul. Három feszültség- és három árambemenettel méri a háromfázisú hálózat villamos mennyiségeit; a fázisáramokat áramváltókon keresztül fogadja. A hálózati elemzés a 41. felharmónikusig terjed. Kiterjesztett, −20…+60 °C üzemi hőmérséklet-tartományú változat.
Működés

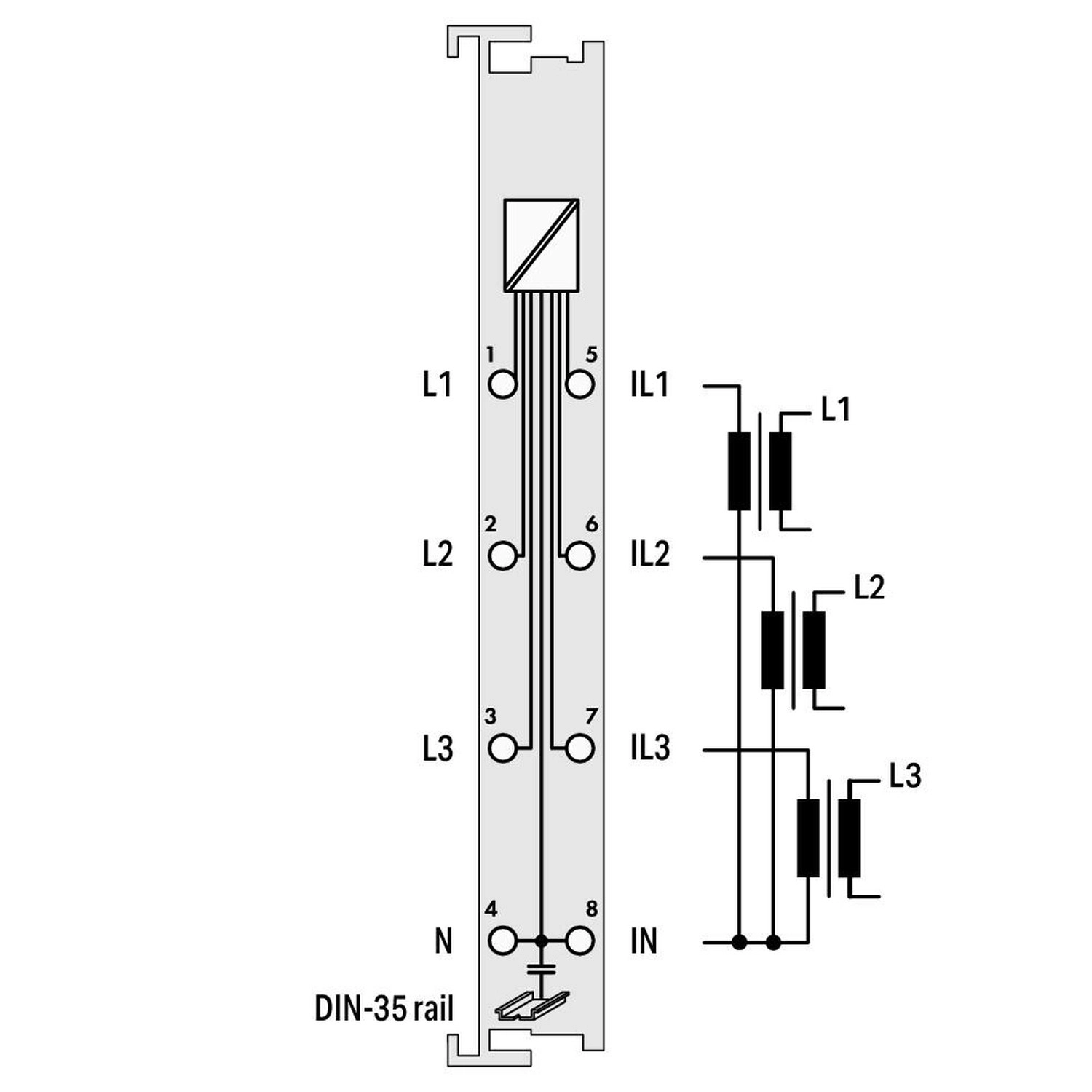

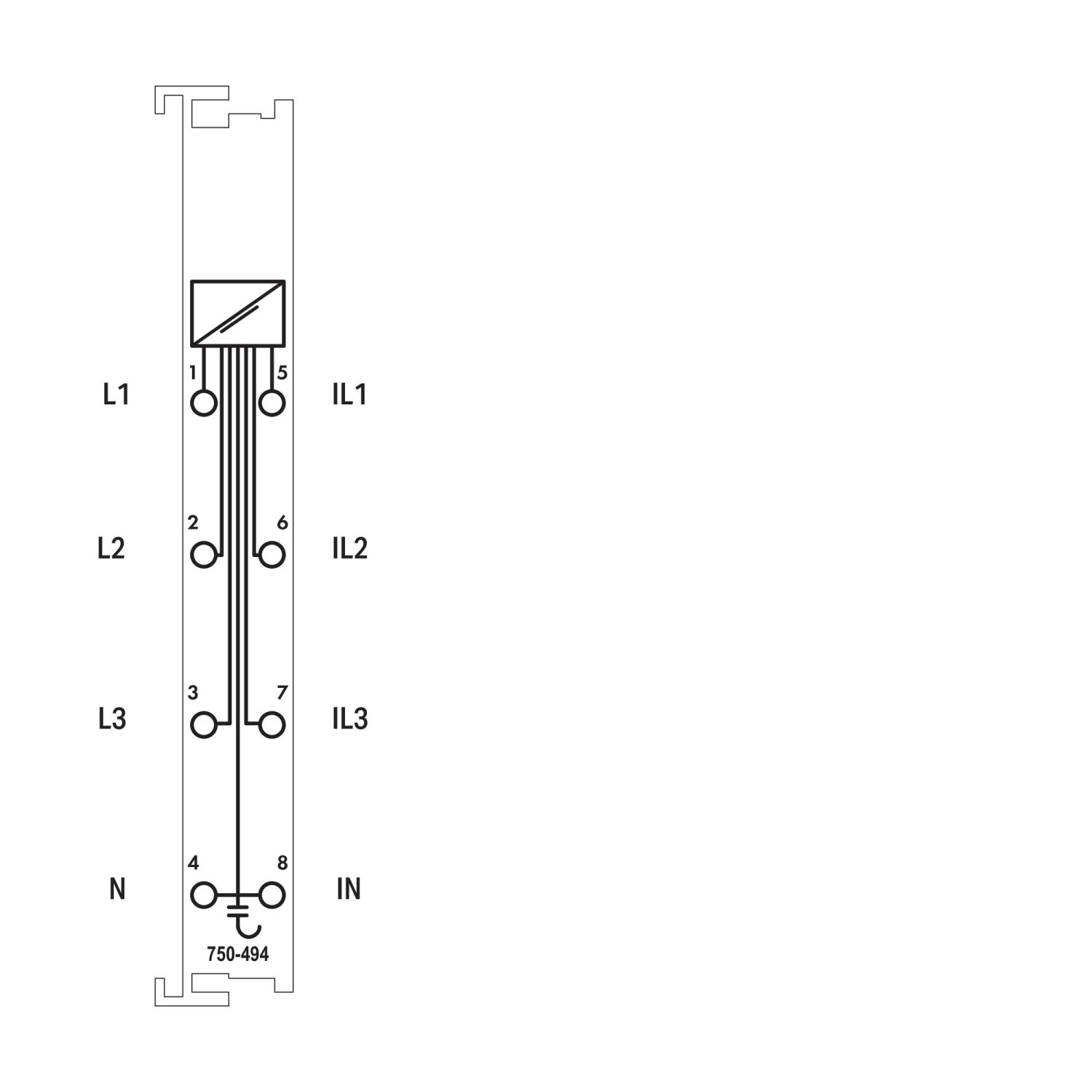

| Funkció | Három feszültség- és három árambemenettel méri a háromfázisú hálózat villamos mennyiségeit; a fázisáramokat áramváltókon keresztül fogadja. A hálózati elemzés a 41. felharmónikusig terjed. Kiterjesztett, −20…+60 °C üzemi hőmérséklet-tartományú változat. |
|---|
Jeltechnika
| Jel típusa | Teljesítménymérés |
|---|---|
| Bemeneti feszültség (max.) | Árambemenetek: 18 VAC |
| Felbontás [bit] | 24 bit |
| Adatszélesség | 2 x 128 bites adat; 2 x 64 bites vezérlés/státusz |
| Mérési hiba referencia-hőmérséklete | 25 °C |
| Mérési hiba – eltérés (max.) a felső tartománybeli értéktől | 0,5 % |
| Mérési bemenetek száma | 6 (3 mért feszültségbemenet, 3 mért árambemenet) |
| Jel formája | Bármilyen periodikus jel (a küszöbfrekvenciák figyelembevételével) |
| Feszültségág bemeneti ellenállása (ált.) | 1072 kΩ |
| Áramút bemeneti ellenállása (ált.) | 22 mΩ |
| Mérési hiba referenciája | Feszültség, áram, hatásos teljesítmény |
| Mérési áramerősség (max.) | 1 A |
| Mérési ciklus ideje | Számtani középértékre állítható, min./max. értékek |
| Frekvencia tartomány (hálózati frekvencia) | 45 … 65 Hz |
| Frekvencia tartomány (felharmónikusok elemzése) | 0 … 3300 Hz |
| Határfrekvencia | 15,9 kHz |
| Méretezési feszültség | ULN = 277 V AC/DC; ULL = 480 VAC |
| Számított értékek | Vonali feszültség, teljesítmény, energia, teljesítménytényező, hálózati frekvencia, felharmónikusok elemzése (egészen a 41. felharmónikusig), THD |
| Konfigurációs lehetőségek | WAGO-I/O-CHECK; CODESYS könyvtár; e!COCKPIT |
| Mérési módszer | Valódi effektívérték-mérés (RMS) |
| Mérési hiba referenciája (2) | Meddő teljesítmény |
| Mérési hiba, referencia hőmérséklet (2) | 25 °C |
| Mérési hiba, eltérés (max.) a felső tartománybeli értéktől (2) | 1,5 % |
Tápellátás és szigetelés
| Tápfeszültség (rendszer) | 5 VDC; adatérintkezőn keresztül |
|---|---|
| Áramfelvétel (5 V rendszerellátás) | 100 mA |
| Szigetelés | 4 V rendszer/terep |

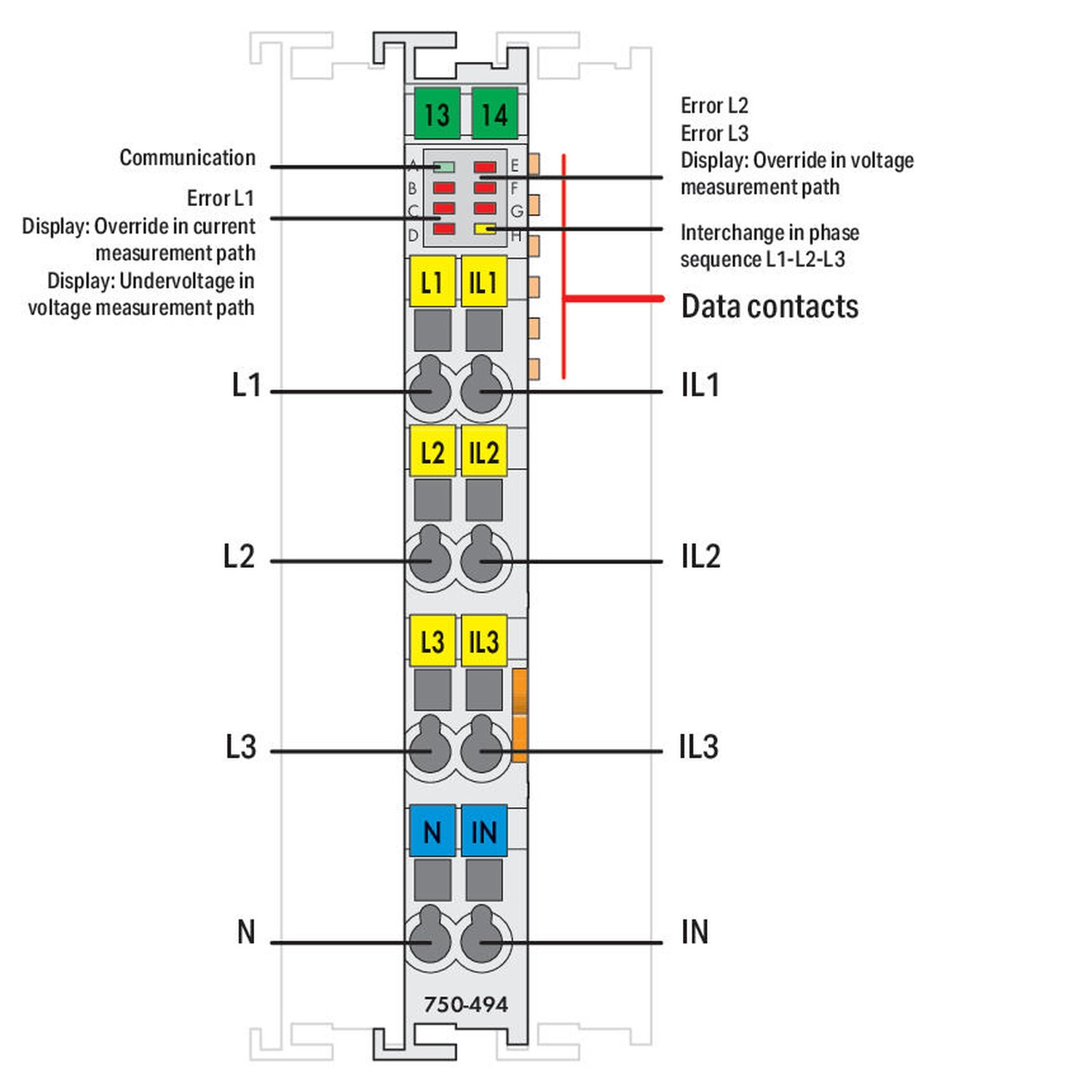

| Indikátorok | Zöld A LED: kommunikáció. Piros B–G LED: L1/L2/L3 hiba, az árammérési tartomány túllépése, feszültségmérési alulfeszültség és tartománytúllépés. Sárga H LED: felcserélt L1–L2–L3 fázissorrend. |
| Méretezési túlfeszültség | 4 kV |
Csatlakozás és kialakítás
| Csatlakozástechnika: bemenetek/kimenetek | 8 x CAGE CLAMP |
|---|---|
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Bemenetek/kimenetek |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 67,8 mm / 2,669 inch |
| Mélység a DIN kalapsín felső részétől | 60,6 mm / 2,386 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,874 MJ |
| Tömeg | 48,8 g |
| Megfelelőségi jelölés | CE |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | -20 … +60 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok | 2 |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Rögzítési pozíció | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | 4 g az IEC 60068-2-6 szerint |
| Ütésállóság | 15 g az IEC 60068-2-27 szerint |
| EMC zavartűrés | EN 61000-6-2 szerint |
| EMC zavarkibocsátás | EN 61000-6-3 szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
| Relatív páratartalom (kondenzációval) | Rövid ideig tartó kondenzáció a 3K6/IEC EN 60721-3-3 és az E-DIN 40046-721-3 besorolás szerint, −20 és +60 °C közötti hőmérséklet intervallumban (kivéve nagyon szeles környezetben, ahol víz és jég alakulhat ki) |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 020/2011 EAC CoC 03083 |
|---|---|
| UL | Underwriters Laboratories Inc. (ORDINARY LOCATIONS) - E175199 |
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| BSH | Bundesamt fuer Seeschifffahrt und Hydrographie - 1104 |
| DNV | DNV Germany GmbH DNV-CG-0339,Aug.2021 TAA00001J4 |
| PRS | Polski Rejestr Statków - TE/1102/880590/23 |
| RINA | RINA Germany GmbH - ELE343521XG001 |
| ATEX | TUEV Nord Cert GmbH EN 60079-0 TUEV14ATEX148929X (II 3 G Ex ec IIC T4 Gc) |
| IECEx | TUEV Nord Cert GmbH IEC 60079-0 IECEx TUN 14.0035 X (Ex ec IIC T4 Gc) |
| INMETRO | TÜV Rheinland do Brasil Ltda. IEC 60079-0 TÜV 12.1297 X |
| UKEx | WAGO GmbH & Co. KG EN 60079-0 UKCA_WAGO22UKEX003X_ec |
| UL | Underwriters Laboratories Inc. (HAZARDOUS LOCATIONS) UL 121201 E198726 |
Környezeti megfelelőség
| CAS-azonosítók | 1303-86-2; 1317-36-8; 7439-92-1 |
|---|---|
| REACH-jelöltlistás anyagok | Dibór-trioxid; Ólom; Ólom-monoxid |
| RoHS-megfelelőség | Megfelel, mentességgel |
| RoHS-mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP; Bulgária | 339cdbd9-fad6-403a-92d8-f13703bb5e17 |
| SCIP; Csehország | 454e1fd8-e9a4-4591-8d07-f6caa34bfee3 |
Opcionális kiegészítők
| 2007-8873 | Kompakt sorkapocs; áram- és feszültségtranszformátorokhoz; 6,00 mm²; többszínű |
|---|---|
| 2007-8875 | Kompakt sorkapocs; áramváltókhoz; 6,00 mm²; többszínű |
| 855-4001/100-001 | Bontható áramváltó; Primer köri névleges áram: 100 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,2 VA; Pontossági osztály: 1; Kábelhossz: 3 m |
| 855-3001/100-003 | Bontható áramváltó; Primer köri névleges áram: 100 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,2 VA; Pontossági osztály: 3; Kábelhossz: 3 m |
| 855-5001/1000-000 | Bontható áramváltó; Primer köri névleges áram: 1000 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,5 VA; Pontossági osztály: 0,5; Kábelhossz: 5 m |
| 855-5101/1000-000 | Bontható áramváltó; Primer köri névleges áram: 1000 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,5 VA; Pontossági osztály: 0,5; Kábelhossz: 5 m |
| 855-4001/150-001 | Bontható áramváltó; Primer köri névleges áram: 150 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,2 VA; Pontossági osztály: 1; Kábelhossz: 3 m |
| 855-4001/200-001 | Bontható áramváltó; Primer köri névleges áram: 200 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,2 VA; Pontossági osztály: 0,5; Kábelhossz: 3 m |
| 855-3001/200-001 | Bontható áramváltó; Primer köri névleges áram: 200 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,2 VA; Pontossági osztály: 1; Kábelhossz: 3 m |
| 855-4101/200-001 | Bontható áramváltó; Primer köri névleges áram: 200 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,2 VA; Pontossági osztály: 1; Kábelhossz: 3 m |
| 855-3001/250-001 | Bontható áramváltó; Primer köri névleges áram: 250 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,2 VA; Pontossági osztály: 1; Kábelhossz: 3 m |
| 855-4101/250-001 | Bontható áramváltó; Primer köri névleges áram: 250 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,2 VA; Pontossági osztály: 1; Kábelhossz: 3 m |
| 855-5001/250-001 | Bontható áramváltó; Primer köri névleges áram: 250 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,5 VA; Pontossági osztály: 1; Kábelhossz: 5 m |
| 855-4101/400-001 | Bontható áramváltó; Primer köri névleges áram: 400 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,2 VA; Pontossági osztály: 1; Kábelhossz: 3 m |
| 855-5001/400-000 | Bontható áramváltó; Primer köri névleges áram: 400 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,5 VA; Pontossági osztály: 0,5; Kábelhossz: 5 m |
| 855-3001/060-003 | Bontható áramváltó; Primer köri névleges áram: 60 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,2 VA; Pontossági osztály: 3; Kábelhossz: 3 m |
| 855-5001/600-000 | Bontható áramváltó; Primer köri névleges áram: 600 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,5 VA; Pontossági osztály: 0,5; Kábelhossz: 5 m |
| 855-301/100-201 | Dugaszolható áramváltó; Primer köri névleges áram: 100 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 2,5 VA; Pontossági osztály: 1 |
| 855-501/1000-1001 | Dugaszolható áramváltó; Primer köri névleges áram: 1000 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 10 VA; Pontossági osztály: 1 |
| 855-801/1000-1001 | Dugaszolható áramváltó; Primer köri névleges áram: 1000 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 10 VA; Pontossági osztály: 1 |
| 855-301/150-501 | Dugaszolható áramváltó; Primer köri névleges áram: 150 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 5 VA; Pontossági osztály: 1 |
| 855-601/1500-501 | Dugaszolható áramváltó; Primer köri névleges áram: 1500 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 5 VA; Pontossági osztály: 1 |
| 855-301/200-501 | Dugaszolható áramváltó; Primer köri névleges áram: 200 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 5 VA; Pontossági osztály: 1 |
| 855-801/2000-1001 | Dugaszolható áramváltó; Primer köri névleges áram: 2000 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 10 VA; Pontossági osztály: 1 |
| 855-301/250-501 | Dugaszolható áramváltó; Primer köri névleges áram: 250 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 5 VA; Pontossági osztály: 1 |
| 855-401/250-501 | Dugaszolható áramváltó; Primer köri névleges áram: 250 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 5 VA; Pontossági osztály: 1 |
| 855-1001/2500-1001 | Dugaszolható áramváltó; Primer köri névleges áram: 2500 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 10 VA; Pontossági osztály: 1 |
| 855-2701/035-001 | Dugaszolható áramváltó; Primer köri névleges áram: 35 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,2 VA; Pontossági osztály: 1 |
| 855-301/400-1001 | Dugaszolható áramváltó; Primer köri névleges áram: 400 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 10 VA; Pontossági osztály: 1 |
| 855-501/400-1001 | Dugaszolható áramváltó; Primer köri névleges áram: 400 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 10 VA; Pontossági osztály: 1 |
| 855-401/400-501 | Dugaszolható áramváltó; Primer köri névleges áram: 400 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 5 VA; Pontossági osztály: 1 |
| 855-301/050-103 | Dugaszolható áramváltó; Primer köri névleges áram: 50 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 1,25 VA; Pontossági osztály: 3 |
| 855-301/060-101 | Dugaszolható áramváltó; Primer köri névleges áram: 60 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 1,25 VA; Pontossági osztály: 1 |
| 855-301/600-1001 | Dugaszolható áramváltó; Primer köri névleges áram: 600 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 10 VA; Pontossági osztály: 1 |
| 855-401/600-501 | Dugaszolható áramváltó; Primer köri névleges áram: 600 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 10 VA; Pontossági osztály: 1 |
| 855-501/600-1001 | Dugaszolható áramváltó; Primer köri névleges áram: 600 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 10 VA; Pontossági osztály: 1 |
| 855-2701/064-001 | Dugaszolható áramváltó; Primer köri névleges áram: 64 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,2 VA; Pontossági osztály: 1 |
| 855-301/075-201 | Dugaszolható áramváltó; Primer köri névleges áram: 75 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 2,5 VA; Pontossági osztály: 1 |
| 855-501/800-1001 | Dugaszolható áramváltó; Primer köri névleges áram: 800 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 10 VA; Pontossági osztály: 1 |
| 855-1700/032-000 | Dugaszolható áramváltó; Primerköri névleges áram 32 A; Szekunderköri névleges áram 320 mA |
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-107 | Csoportjelölő-tartó |
| 2009-145 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 855-951/250-000 | áram- és feszültségérintkező 95 mm²-ig; Primer köri névleges áram: 250 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,2 VA; Pontossági osztály: 0,5; biztosított |
| 855-8004 | Potenciálelosztó; biztosíték nélkül; 10 mm² (8 AWG) … 16 mm² (6 AWG); Nullvezető |
| 855-8002 | Potenciálelosztó; biztosíték nélkül; 2,5 mm² (12 AWG) … 6 mm² (10 AWG); Nullvezető |
| 855-8003 | Potenciálelosztó; biztosítékkal; 10 mm² (8 AWG) … 16 mm² (6 AWG); Fázis |
| 855-8001 | Potenciálelosztó; biztosítékkal; 2,5 mm² (12 AWG) … 6 mm² (10 AWG); Fázis |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Biztonság és előkészítés
| Személyi és dokumentációs feltételek | Szerelést és üzembe helyezést csak megfelelően képzett villamos szakember végezhet. Az alkalmazott csatoló vagy vezérlő és a teljes rendszer érvényes kézikönyvét is be kell tartani. |
|---|---|
| Munkavégzés előtt | Kapcsold le az összes tápforrást, védd a berendezést a véletlen visszakapcsolástól, és ellenőrizd a feszültségmentességet. |
| Beépítési hely | Megfelelő kiegészítő házban, szekrényben vagy villamos üzemi helyiségben helyezd el; csak jogosult szakemberek férjenek hozzá. |
| ESD és érintkezők | Biztosíts megfelelő földelést a személyeknél, a munkahelyen és a csomagolásnál. Ne érintsd az adatérintkezőket; sérült vagy deformált érintkezőjű modult cserélni kell. |
| Ex alkalmazás | A konkrét rendszerhez és tanúsítványhoz tartozó teljes gyártói feltételeket kell betartani. |
| Mérőrendszer érintésvédelme | A mérőrendszer minden vezetékét védd veszélyes érintési feszültség ellen, és helyezd el a megfelelő biztonsági jelzéseket. Nyitott áramváltó-áramkör, megszakadt N vezető vagy szigetelési hiba veszélyes feszültséget okozhat. |
Vezeték-előkészítés
| Vezeték anyaga és fajtája | Réz, tömör vagy finom elemi szálas. |
|---|---|
| Saját vezeték-keresztmetszet | 0,08–2,5 mm² / 28–14 AWG. |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch. |
| Vezetékek száma | Egy CAGE CLAMP kapocsba csak egy vezetéket köss; több vezeték összefogását külön, előkapcsolt szerelvényben kell megoldani. |
CAGE CLAMP vezetékcsatlakoztatás
| 1. Rugó megnyitása | A működtetőszerszámot egyenesen helyezd a csatlakozás fölötti négyszögletes nyílásba, és nyisd ki a CAGE CLAMP rugót. |
|---|---|
| 2. Vezeték beillesztése | Helyezd a vezetéket a hozzá tartozó kerek vezetékbevezető nyílásba. |
| 3. Rugó zárása | Vedd ki a működtetőszerszámot; a rugó rögzíti a vezetéket. |
Mérési csatlakozások
| 1 / L1 | L1 fázis feszültségbemenete. |
|---|---|
| 2 / L2 | L2 fázis feszültségbemenete. |
| 3 / L3 | L3 fázis feszültségbemenete. |
| 4 / N | A feszültségmérés nullavezető-csatlakozása. |
| 5 / IL1 | L1 fázis árambemenete, áramváltó szekunder oldaláról. |
| 6 / IL2 | L2 fázis árambemenete, áramváltó szekunder oldaláról. |
| 7 / IL3 | L3 fázis árambemenete, áramváltó szekunder oldaláról. |
| 8 / IN | Az árammérés nullavezető-csatlakozása; a három áramváltó szekunder tekercsének csillagpontja. |
| Terepi tápsín | A modulnak nincsenek terepi tápsínérintkezői. |
Feszültségmérés csatlakoztatása
| Feszültségmérési ágak | A három fázis feszültségméréséhez az L1, L2, L3 és N vezetékeket a hozzájuk tartozó kapcsokhoz, a gyári kapcsolási rajz szerint csatlakoztasd. |
|---|---|
| Biztosítók | A feszültségmérési ágakat 0,5 A-es, lomha biztosítóval védd rövidzár és túlterhelés ellen. UL alkalmazásban csak UL-jóváhagyású biztosító használható. |
| Áram- és feszültségbemenet | Ne cseréld fel a feszültség- és árammérési csatlakozásokat. A hálózati feszültség közvetlen csatlakoztatása az IL1–IL3 kis impedanciájú árambemenetekre tönkreteszi a modult. |
Áramváltós árammérés
| Áramváltó kötelező | Áramméréshez mindig áramváltót használj; egyenáram mérése nem megengedett. E változat legnagyobb folyamatos mérőárama 1 A. |
|---|---|
| Áramváltó méretezése | 1 A névleges szekunder áramú áramváltót válassz. A névleges primer áram legalább a mérendő árammal legyen egyenlő. Nagyobb szekunder áram esetén további, megfelelő áttételű áramváltó szükséges. |
| Műszerbiztonsági tényező | Az 1 A-es modulhoz az áramváltó FS műszerbiztonsági tényezője legfeljebb 10 legyen. |
| Üzembe helyezési sorrend | A modult az áramváltó üzembe helyezése előtt csatlakoztasd annak szekunder tekercseihez. Egyes áramváltók kimeneti áramköre nem üzemeltethető nyitottan. |
| N vezető feltételes földelése | Ha az N kapcsot nem kötöd a táphálózat nullavezetőjére, például kizárólagos árammérésnél, az N kapcsot PE védőföldre kell kötni a hiba esetén fellépő veszélyes feszültségek megelőzésére. |
| További mérőműszerek | Az áramútba beiktatott további mérőműszerek jelentősen növelhetik a teljes látszólagos teljesítményigényt. Az IN kapocs a három szekunder tekercs csillagpontja legyen; a további műszerek potenciálfüggetlen kialakításúak és ennek megfelelően bekötöttek legyenek. |
| Pontosság és elszámolás | A teljes mérőrendszer pontosságát az áramváltó pontossági osztálya is befolyásolja. A modul nem jóváhagyott közüzemi elszámolási fogyasztásmérő; a 0,5 pontossági osztályú áramváltó alkalmazása sem teszi azzá. |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora csupaszolási hossz szükséges?
8–9 mm; a saját vezetékfajtára és keresztmetszetre megadott tartományt is be kell tartani.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai szakmai tudásukat és a rendelkezésre álló gyári adatokat felhasználva készítették ezt a leírást, hogy segítsék megalapozott vásárlási döntésedet. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Pólusszám
3
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
750-494/025-000
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
48 g/db
Cikkszám
4050821836230
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 750-494/025-000 háromfázisú teljesítménymérő modul, 480 VAC, 1 A műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 750-494/025-000 |
| GTIN / EAN | 4050821836230 |
| Terméktípus | Háromfázisú teljesítménymérő modul |
Működés
| Funkció | Három feszültség- és három árambemenettel méri a háromfázisú hálózat villamos mennyiségeit; a fázisáramokat áramváltókon keresztül fogadja. A hálózati elemzés a 41. felharmónikusig terjed. Kiterjesztett, −20…+60 °C üzemi hőmérséklet-tartományú változat. |
|---|
Jeltechnika
| Jel típusa | Teljesítménymérés |
|---|---|
| Bemeneti feszültség (max.) | Árambemenetek: 18 VAC |
| Felbontás [bit] | 24 bit |
| Adatszélesség | 2 x 128 bites adat; 2 x 64 bites vezérlés/státusz |
| Mérési hiba referencia-hőmérséklete | 25 °C |
| Mérési hiba – eltérés (max.) a felső tartománybeli értéktől | 0,5 % |
| Mérési bemenetek száma | 6 (3 mért feszültségbemenet, 3 mért árambemenet) |
| Jel formája | Bármilyen periodikus jel (a küszöbfrekvenciák figyelembevételével) |
| Feszültségág bemeneti ellenállása (ált.) | 1072 kΩ |
| Áramút bemeneti ellenállása (ált.) | 22 mΩ |
| Mérési hiba referenciája | Feszültség, áram, hatásos teljesítmény |
| Mérési áramerősség (max.) | 1 A |
| Mérési ciklus ideje | Számtani középértékre állítható, min./max. értékek |
| Frekvencia tartomány (hálózati frekvencia) | 45 … 65 Hz |
| Frekvencia tartomány (felharmónikusok elemzése) | 0 … 3300 Hz |
| Határfrekvencia | 15,9 kHz |
| Méretezési feszültség | ULN = 277 V AC/DC; ULL = 480 VAC |
| Számított értékek | Vonali feszültség, teljesítmény, energia, teljesítménytényező, hálózati frekvencia, felharmónikusok elemzése (egészen a 41. felharmónikusig), THD |
| Konfigurációs lehetőségek | WAGO-I/O-CHECK; CODESYS könyvtár; e!COCKPIT |
| Mérési módszer | Valódi effektívérték-mérés (RMS) |
| Mérési hiba referenciája (2) | Meddő teljesítmény |
| Mérési hiba, referencia hőmérséklet (2) | 25 °C |
| Mérési hiba, eltérés (max.) a felső tartománybeli értéktől (2) | 1,5 % |
Tápellátás és szigetelés
| Tápfeszültség (rendszer) | 5 VDC; adatérintkezőn keresztül |
|---|---|
| Áramfelvétel (5 V rendszerellátás) | 100 mA |
| Szigetelés | 4 V rendszer/terep |
| Indikátorok | Zöld A LED: kommunikáció. Piros B–G LED: L1/L2/L3 hiba, az árammérési tartomány túllépése, feszültségmérési alulfeszültség és tartománytúllépés. Sárga H LED: felcserélt L1–L2–L3 fázissorrend. |
| Méretezési túlfeszültség | 4 kV |
Csatlakozás és kialakítás
| Csatlakozástechnika: bemenetek/kimenetek | 8 x CAGE CLAMP |
|---|---|
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Bemenetek/kimenetek |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 67,8 mm / 2,669 inch |
| Mélység a DIN kalapsín felső részétől | 60,6 mm / 2,386 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,874 MJ |
| Tömeg | 48,8 g |
| Megfelelőségi jelölés | CE |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | -20 … +60 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok | 2 |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Rögzítési pozíció | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | 4 g az IEC 60068-2-6 szerint |
| Ütésállóság | 15 g az IEC 60068-2-27 szerint |
| EMC zavartűrés | EN 61000-6-2 szerint |
| EMC zavarkibocsátás | EN 61000-6-3 szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
| Relatív páratartalom (kondenzációval) | Rövid ideig tartó kondenzáció a 3K6/IEC EN 60721-3-3 és az E-DIN 40046-721-3 besorolás szerint, −20 és +60 °C közötti hőmérséklet intervallumban (kivéve nagyon szeles környezetben, ahol víz és jég alakulhat ki) |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 020/2011 EAC CoC 03083 |
|---|---|
| UL | Underwriters Laboratories Inc. (ORDINARY LOCATIONS) - E175199 |
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| BSH | Bundesamt fuer Seeschifffahrt und Hydrographie - 1104 |
| DNV | DNV Germany GmbH DNV-CG-0339,Aug.2021 TAA00001J4 |
| PRS | Polski Rejestr Statków - TE/1102/880590/23 |
| RINA | RINA Germany GmbH - ELE343521XG001 |
| ATEX | TUEV Nord Cert GmbH EN 60079-0 TUEV14ATEX148929X (II 3 G Ex ec IIC T4 Gc) |
| IECEx | TUEV Nord Cert GmbH IEC 60079-0 IECEx TUN 14.0035 X (Ex ec IIC T4 Gc) |
| INMETRO | TÜV Rheinland do Brasil Ltda. IEC 60079-0 TÜV 12.1297 X |
| UKEx | WAGO GmbH & Co. KG EN 60079-0 UKCA_WAGO22UKEX003X_ec |
| UL | Underwriters Laboratories Inc. (HAZARDOUS LOCATIONS) UL 121201 E198726 |
Környezeti megfelelőség
| CAS-azonosítók | 1303-86-2; 1317-36-8; 7439-92-1 |
|---|---|
| REACH-jelöltlistás anyagok | Dibór-trioxid; Ólom; Ólom-monoxid |
| RoHS-megfelelőség | Megfelel, mentességgel |
| RoHS-mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP; Bulgária | 339cdbd9-fad6-403a-92d8-f13703bb5e17 |
| SCIP; Csehország | 454e1fd8-e9a4-4591-8d07-f6caa34bfee3 |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 90308900000 |
| UNSPSC | 41113630 |
| eCl@ss 10.0 | 27-24-26-05 |
| eCl@ss 9.0 | 27-24-26-05 |
| ETIM 9.0 | EC001596 |
| ETIM 10.0 | EC001596 |
| ECCN | NO US CLASSIFICATION |
Opcionális kiegészítők
| 2007-8873 | Kompakt sorkapocs; áram- és feszültségtranszformátorokhoz; 6,00 mm²; többszínű |
|---|---|
| 2007-8875 | Kompakt sorkapocs; áramváltókhoz; 6,00 mm²; többszínű |
| 855-4001/100-001 | Bontható áramváltó; Primer köri névleges áram: 100 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,2 VA; Pontossági osztály: 1; Kábelhossz: 3 m |
| 855-3001/100-003 | Bontható áramváltó; Primer köri névleges áram: 100 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,2 VA; Pontossági osztály: 3; Kábelhossz: 3 m |
| 855-5001/1000-000 | Bontható áramváltó; Primer köri névleges áram: 1000 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,5 VA; Pontossági osztály: 0,5; Kábelhossz: 5 m |
| 855-5101/1000-000 | Bontható áramváltó; Primer köri névleges áram: 1000 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,5 VA; Pontossági osztály: 0,5; Kábelhossz: 5 m |
| 855-4001/150-001 | Bontható áramváltó; Primer köri névleges áram: 150 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,2 VA; Pontossági osztály: 1; Kábelhossz: 3 m |
| 855-4001/200-001 | Bontható áramváltó; Primer köri névleges áram: 200 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,2 VA; Pontossági osztály: 0,5; Kábelhossz: 3 m |
| 855-3001/200-001 | Bontható áramváltó; Primer köri névleges áram: 200 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,2 VA; Pontossági osztály: 1; Kábelhossz: 3 m |
| 855-4101/200-001 | Bontható áramváltó; Primer köri névleges áram: 200 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,2 VA; Pontossági osztály: 1; Kábelhossz: 3 m |
| 855-3001/250-001 | Bontható áramváltó; Primer köri névleges áram: 250 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,2 VA; Pontossági osztály: 1; Kábelhossz: 3 m |
| 855-4101/250-001 | Bontható áramváltó; Primer köri névleges áram: 250 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,2 VA; Pontossági osztály: 1; Kábelhossz: 3 m |
| 855-5001/250-001 | Bontható áramváltó; Primer köri névleges áram: 250 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,5 VA; Pontossági osztály: 1; Kábelhossz: 5 m |
| 855-4101/400-001 | Bontható áramváltó; Primer köri névleges áram: 400 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,2 VA; Pontossági osztály: 1; Kábelhossz: 3 m |
| 855-5001/400-000 | Bontható áramváltó; Primer köri névleges áram: 400 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,5 VA; Pontossági osztály: 0,5; Kábelhossz: 5 m |
| 855-3001/060-003 | Bontható áramváltó; Primer köri névleges áram: 60 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,2 VA; Pontossági osztály: 3; Kábelhossz: 3 m |
| 855-5001/600-000 | Bontható áramváltó; Primer köri névleges áram: 600 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,5 VA; Pontossági osztály: 0,5; Kábelhossz: 5 m |
| 855-301/100-201 | Dugaszolható áramváltó; Primer köri névleges áram: 100 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 2,5 VA; Pontossági osztály: 1 |
| 855-501/1000-1001 | Dugaszolható áramváltó; Primer köri névleges áram: 1000 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 10 VA; Pontossági osztály: 1 |
| 855-801/1000-1001 | Dugaszolható áramváltó; Primer köri névleges áram: 1000 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 10 VA; Pontossági osztály: 1 |
| 855-301/150-501 | Dugaszolható áramváltó; Primer köri névleges áram: 150 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 5 VA; Pontossági osztály: 1 |
| 855-601/1500-501 | Dugaszolható áramváltó; Primer köri névleges áram: 1500 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 5 VA; Pontossági osztály: 1 |
| 855-301/200-501 | Dugaszolható áramváltó; Primer köri névleges áram: 200 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 5 VA; Pontossági osztály: 1 |
| 855-801/2000-1001 | Dugaszolható áramváltó; Primer köri névleges áram: 2000 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 10 VA; Pontossági osztály: 1 |
| 855-301/250-501 | Dugaszolható áramváltó; Primer köri névleges áram: 250 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 5 VA; Pontossági osztály: 1 |
| 855-401/250-501 | Dugaszolható áramváltó; Primer köri névleges áram: 250 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 5 VA; Pontossági osztály: 1 |
| 855-1001/2500-1001 | Dugaszolható áramváltó; Primer köri névleges áram: 2500 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 10 VA; Pontossági osztály: 1 |
| 855-2701/035-001 | Dugaszolható áramváltó; Primer köri névleges áram: 35 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,2 VA; Pontossági osztály: 1 |
| 855-301/400-1001 | Dugaszolható áramváltó; Primer köri névleges áram: 400 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 10 VA; Pontossági osztály: 1 |
| 855-501/400-1001 | Dugaszolható áramváltó; Primer köri névleges áram: 400 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 10 VA; Pontossági osztály: 1 |
| 855-401/400-501 | Dugaszolható áramváltó; Primer köri névleges áram: 400 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 5 VA; Pontossági osztály: 1 |
| 855-301/050-103 | Dugaszolható áramváltó; Primer köri névleges áram: 50 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 1,25 VA; Pontossági osztály: 3 |
| 855-301/060-101 | Dugaszolható áramváltó; Primer köri névleges áram: 60 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 1,25 VA; Pontossági osztály: 1 |
| 855-301/600-1001 | Dugaszolható áramváltó; Primer köri névleges áram: 600 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 10 VA; Pontossági osztály: 1 |
| 855-401/600-501 | Dugaszolható áramváltó; Primer köri névleges áram: 600 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 10 VA; Pontossági osztály: 1 |
| 855-501/600-1001 | Dugaszolható áramváltó; Primer köri névleges áram: 600 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 10 VA; Pontossági osztály: 1 |
| 855-2701/064-001 | Dugaszolható áramváltó; Primer köri névleges áram: 64 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,2 VA; Pontossági osztály: 1 |
| 855-301/075-201 | Dugaszolható áramváltó; Primer köri névleges áram: 75 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 2,5 VA; Pontossági osztály: 1 |
| 855-501/800-1001 | Dugaszolható áramváltó; Primer köri névleges áram: 800 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 10 VA; Pontossági osztály: 1 |
| 855-1700/032-000 | Dugaszolható áramváltó; Primerköri névleges áram 32 A; Szekunderköri névleges áram 320 mA |
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-107 | Csoportjelölő-tartó |
| 2009-145 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 855-951/250-000 | áram- és feszültségérintkező 95 mm²-ig; Primer köri névleges áram: 250 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,2 VA; Pontossági osztály: 0,5; biztosított |
| 855-8004 | Potenciálelosztó; biztosíték nélkül; 10 mm² (8 AWG) … 16 mm² (6 AWG); Nullvezető |
| 855-8002 | Potenciálelosztó; biztosíték nélkül; 2,5 mm² (12 AWG) … 6 mm² (10 AWG); Nullvezető |
| 855-8003 | Potenciálelosztó; biztosítékkal; 10 mm² (8 AWG) … 16 mm² (6 AWG); Fázis |
| 855-8001 | Potenciálelosztó; biztosítékkal; 2,5 mm² (12 AWG) … 6 mm² (10 AWG); Fázis |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.09.27. |
|---|
Biztonság és előkészítés
| Személyi és dokumentációs feltételek | Szerelést és üzembe helyezést csak megfelelően képzett villamos szakember végezhet. Az alkalmazott csatoló vagy vezérlő és a teljes rendszer érvényes kézikönyvét is be kell tartani. |
|---|---|
| Munkavégzés előtt | Kapcsold le az összes tápforrást, védd a berendezést a véletlen visszakapcsolástól, és ellenőrizd a feszültségmentességet. |
| Beépítési hely | Megfelelő kiegészítő házban, szekrényben vagy villamos üzemi helyiségben helyezd el; csak jogosult szakemberek férjenek hozzá. |
| ESD és érintkezők | Biztosíts megfelelő földelést a személyeknél, a munkahelyen és a csomagolásnál. Ne érintsd az adatérintkezőket; sérült vagy deformált érintkezőjű modult cserélni kell. |
| Ex alkalmazás | A konkrét rendszerhez és tanúsítványhoz tartozó teljes gyártói feltételeket kell betartani. |
| Mérőrendszer érintésvédelme | A mérőrendszer minden vezetékét védd veszélyes érintési feszültség ellen, és helyezd el a megfelelő biztonsági jelzéseket. Nyitott áramváltó-áramkör, megszakadt N vezető vagy szigetelési hiba veszélyes feszültséget okozhat. |
Vezeték-előkészítés
| Vezeték anyaga és fajtája | Réz, tömör vagy finom elemi szálas. |
|---|---|
| Saját vezeték-keresztmetszet | 0,08–2,5 mm² / 28–14 AWG. |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch. |
| Vezetékek száma | Egy CAGE CLAMP kapocsba csak egy vezetéket köss; több vezeték összefogását külön, előkapcsolt szerelvényben kell megoldani. |
CAGE CLAMP vezetékcsatlakoztatás
| 1. Rugó megnyitása | A működtetőszerszámot egyenesen helyezd a csatlakozás fölötti négyszögletes nyílásba, és nyisd ki a CAGE CLAMP rugót. |
|---|---|
| 2. Vezeték beillesztése | Helyezd a vezetéket a hozzá tartozó kerek vezetékbevezető nyílásba. |
| 3. Rugó zárása | Vedd ki a működtetőszerszámot; a rugó rögzíti a vezetéket. |
Mérési csatlakozások
| 1 / L1 | L1 fázis feszültségbemenete. |
|---|---|
| 2 / L2 | L2 fázis feszültségbemenete. |
| 3 / L3 | L3 fázis feszültségbemenete. |
| 4 / N | A feszültségmérés nullavezető-csatlakozása. |
| 5 / IL1 | L1 fázis árambemenete, áramváltó szekunder oldaláról. |
| 6 / IL2 | L2 fázis árambemenete, áramváltó szekunder oldaláról. |
| 7 / IL3 | L3 fázis árambemenete, áramváltó szekunder oldaláról. |
| 8 / IN | Az árammérés nullavezető-csatlakozása; a három áramváltó szekunder tekercsének csillagpontja. |
| Terepi tápsín | A modulnak nincsenek terepi tápsínérintkezői. |
Feszültségmérés csatlakoztatása
| Feszültségmérési ágak | A három fázis feszültségméréséhez az L1, L2, L3 és N vezetékeket a hozzájuk tartozó kapcsokhoz, a gyári kapcsolási rajz szerint csatlakoztasd. |
|---|---|
| Biztosítók | A feszültségmérési ágakat 0,5 A-es, lomha biztosítóval védd rövidzár és túlterhelés ellen. UL alkalmazásban csak UL-jóváhagyású biztosító használható. |
| Áram- és feszültségbemenet | Ne cseréld fel a feszültség- és árammérési csatlakozásokat. A hálózati feszültség közvetlen csatlakoztatása az IL1–IL3 kis impedanciájú árambemenetekre tönkreteszi a modult. |
Áramváltós árammérés
| Áramváltó kötelező | Áramméréshez mindig áramváltót használj; egyenáram mérése nem megengedett. E változat legnagyobb folyamatos mérőárama 1 A. |
|---|---|
| Áramváltó méretezése | 1 A névleges szekunder áramú áramváltót válassz. A névleges primer áram legalább a mérendő árammal legyen egyenlő. Nagyobb szekunder áram esetén további, megfelelő áttételű áramváltó szükséges. |
| Műszerbiztonsági tényező | Az 1 A-es modulhoz az áramváltó FS műszerbiztonsági tényezője legfeljebb 10 legyen. |
| Üzembe helyezési sorrend | A modult az áramváltó üzembe helyezése előtt csatlakoztasd annak szekunder tekercseihez. Egyes áramváltók kimeneti áramköre nem üzemeltethető nyitottan. |
| N vezető feltételes földelése | Ha az N kapcsot nem kötöd a táphálózat nullavezetőjére, például kizárólagos árammérésnél, az N kapcsot PE védőföldre kell kötni a hiba esetén fellépő veszélyes feszültségek megelőzésére. |
| További mérőműszerek | Az áramútba beiktatott további mérőműszerek jelentősen növelhetik a teljes látszólagos teljesítményigényt. Az IN kapocs a három szekunder tekercs csillagpontja legyen; a további műszerek potenciálfüggetlen kialakításúak és ennek megfelelően bekötöttek legyenek. |
| Pontosság és elszámolás | A teljes mérőrendszer pontosságát az áramváltó pontossági osztálya is befolyásolja. A modul nem jóváhagyott közüzemi elszámolási fogyasztásmérő; a 0,5 pontossági osztályú áramváltó alkalmazása sem teszi azzá. |
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 750-494/025-000 háromfázisú teljesítménymérő modul, 480 VAC, 1 A használati útmutató
Biztonság és előkészítés
| Személyi és dokumentációs feltételek | Szerelést és üzembe helyezést csak megfelelően képzett villamos szakember végezhet. Az alkalmazott csatoló vagy vezérlő és a teljes rendszer érvényes kézikönyvét is be kell tartani. |
|---|---|
| Munkavégzés előtt | Kapcsold le az összes tápforrást, védd a berendezést a véletlen visszakapcsolástól, és ellenőrizd a feszültségmentességet. |
| Beépítési hely | Megfelelő kiegészítő házban, szekrényben vagy villamos üzemi helyiségben helyezd el; csak jogosult szakemberek férjenek hozzá. |
| ESD és érintkezők | Biztosíts megfelelő földelést a személyeknél, a munkahelyen és a csomagolásnál. Ne érintsd az adatérintkezőket; sérült vagy deformált érintkezőjű modult cserélni kell. |
| Ex alkalmazás | A konkrét rendszerhez és tanúsítványhoz tartozó teljes gyártói feltételeket kell betartani. |
| Mérőrendszer érintésvédelme | A mérőrendszer minden vezetékét védd veszélyes érintési feszültség ellen, és helyezd el a megfelelő biztonsági jelzéseket. Nyitott áramváltó-áramkör, megszakadt N vezető vagy szigetelési hiba veszélyes feszültséget okozhat. |
Vezeték-előkészítés
| Vezeték anyaga és fajtája | Réz, tömör vagy finom elemi szálas. |
|---|---|
| Saját vezeték-keresztmetszet | 0,08–2,5 mm² / 28–14 AWG. |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch. |
| Vezetékek száma | Egy CAGE CLAMP kapocsba csak egy vezetéket köss; több vezeték összefogását külön, előkapcsolt szerelvényben kell megoldani. |
CAGE CLAMP vezetékcsatlakoztatás
| 1. Rugó megnyitása | A működtetőszerszámot egyenesen helyezd a csatlakozás fölötti négyszögletes nyílásba, és nyisd ki a CAGE CLAMP rugót. |
|---|---|
| 2. Vezeték beillesztése | Helyezd a vezetéket a hozzá tartozó kerek vezetékbevezető nyílásba. |
| 3. Rugó zárása | Vedd ki a működtetőszerszámot; a rugó rögzíti a vezetéket. |
Mérési csatlakozások
| 1 / L1 | L1 fázis feszültségbemenete. |
|---|---|
| 2 / L2 | L2 fázis feszültségbemenete. |
| 3 / L3 | L3 fázis feszültségbemenete. |
| 4 / N | A feszültségmérés nullavezető-csatlakozása. |
| 5 / IL1 | L1 fázis árambemenete, áramváltó szekunder oldaláról. |
| 6 / IL2 | L2 fázis árambemenete, áramváltó szekunder oldaláról. |
| 7 / IL3 | L3 fázis árambemenete, áramváltó szekunder oldaláról. |
| 8 / IN | Az árammérés nullavezető-csatlakozása; a három áramváltó szekunder tekercsének csillagpontja. |
| Terepi tápsín | A modulnak nincsenek terepi tápsínérintkezői. |
Feszültségmérés csatlakoztatása
| Feszültségmérési ágak | A három fázis feszültségméréséhez az L1, L2, L3 és N vezetékeket a hozzájuk tartozó kapcsokhoz, a gyári kapcsolási rajz szerint csatlakoztasd. |
|---|---|
| Biztosítók | A feszültségmérési ágakat 0,5 A-es, lomha biztosítóval védd rövidzár és túlterhelés ellen. UL alkalmazásban csak UL-jóváhagyású biztosító használható. |
| Áram- és feszültségbemenet | Ne cseréld fel a feszültség- és árammérési csatlakozásokat. A hálózati feszültség közvetlen csatlakoztatása az IL1–IL3 kis impedanciájú árambemenetekre tönkreteszi a modult. |
Áramváltós árammérés
| Áramváltó kötelező | Áramméréshez mindig áramváltót használj; egyenáram mérése nem megengedett. E változat legnagyobb folyamatos mérőárama 1 A. |
|---|---|
| Áramváltó méretezése | 1 A névleges szekunder áramú áramváltót válassz. A névleges primer áram legalább a mérendő árammal legyen egyenlő. Nagyobb szekunder áram esetén további, megfelelő áttételű áramváltó szükséges. |
| Műszerbiztonsági tényező | Az 1 A-es modulhoz az áramváltó FS műszerbiztonsági tényezője legfeljebb 10 legyen. |
| Üzembe helyezési sorrend | A modult az áramváltó üzembe helyezése előtt csatlakoztasd annak szekunder tekercseihez. Egyes áramváltók kimeneti áramköre nem üzemeltethető nyitottan. |
| N vezető feltételes földelése | Ha az N kapcsot nem kötöd a táphálózat nullavezetőjére, például kizárólagos árammérésnél, az N kapcsot PE védőföldre kell kötni a hiba esetén fellépő veszélyes feszültségek megelőzésére. |
| További mérőműszerek | Az áramútba beiktatott további mérőműszerek jelentősen növelhetik a teljes látszólagos teljesítményigényt. Az IN kapocs a három szekunder tekercs csillagpontja legyen; a további műszerek potenciálfüggetlen kialakításúak és ennek megfelelően bekötöttek legyenek. |
| Pontosság és elszámolás | A teljes mérőrendszer pontosságát az áramváltó pontossági osztálya is befolyásolja. A modul nem jóváhagyott közüzemi elszámolási fogyasztásmérő; a 0,5 pontossági osztályú áramváltó alkalmazása sem teszi azzá. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
