Wago 750-495/040-002 háromfázisú teljesítménymérő modul, 690 VAC Rogowski-tekercs, extrém körülményekhez
RRP:377 789 Ft
374 012 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
325 749 Ft
nettó 256 495 Ft
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
A 750-495 háromfázisú teljesítménymérő modul a villamos mennyiségeket háromfázisú hálózatban méri. A feszültséget az L1, L2, L3 és N vezeték hálózati csatlakozásain keresztül méri. A 750-495/000-002 modulnál a három fázis áramát áramváltókon vagy Rogowski-tekercseken keresztül táplálják az IL1, IL2, IL3 és IN csatlakozási pontokba (mindkét kapocspont +,-). A modul a mért értékeket (pl. meddő/látszólagos/hatásos teljesítmény, energiafogyasztás, teljesítménytényező, fázisszög, frekvencia, alul-/túlfeszültség) közvetlenül az eljárásképbe (process image) továbbítja anélkül, hogy számottevő energiát vonna el a vezérlőtől. Az általános mérési eljárás és a felharmonikusok elemzése (a 41. felharmonikusig) egyaránt lehetővé teszi a terepibuszon keresztül történő kiterjedt hálózati elemzést. A mérések lehetővé teszik az operátor számára, hogy a betáplálást optimalizálni tudja egy meghajtó vagy gép esetében, ezáltal megvédi a rendszert az esetleges hibákkal és károsodásokkal szemben. A nem megfelelő szigetelésből eredő hibákat a nullavezetőn történő áramméréssel lehet feltárni, illetve megelőzni. A négynegyedes kijelző jelzi a terhelés típusát (induktív, kapacitív), illetve azt, hogy a terhelés energiafogyasztó vagy termelő-e. Az eszköz extrém körülmények között megbízhatóan működik az alábbiak alapján: Kiterjesztett hőmérséklet-tartomány Nagyobb ellenállóképesség a feszültséglökésekkel és az elektromágneses interferenciákkal szemben Magasabb fokú rezgés- és ütésállóság

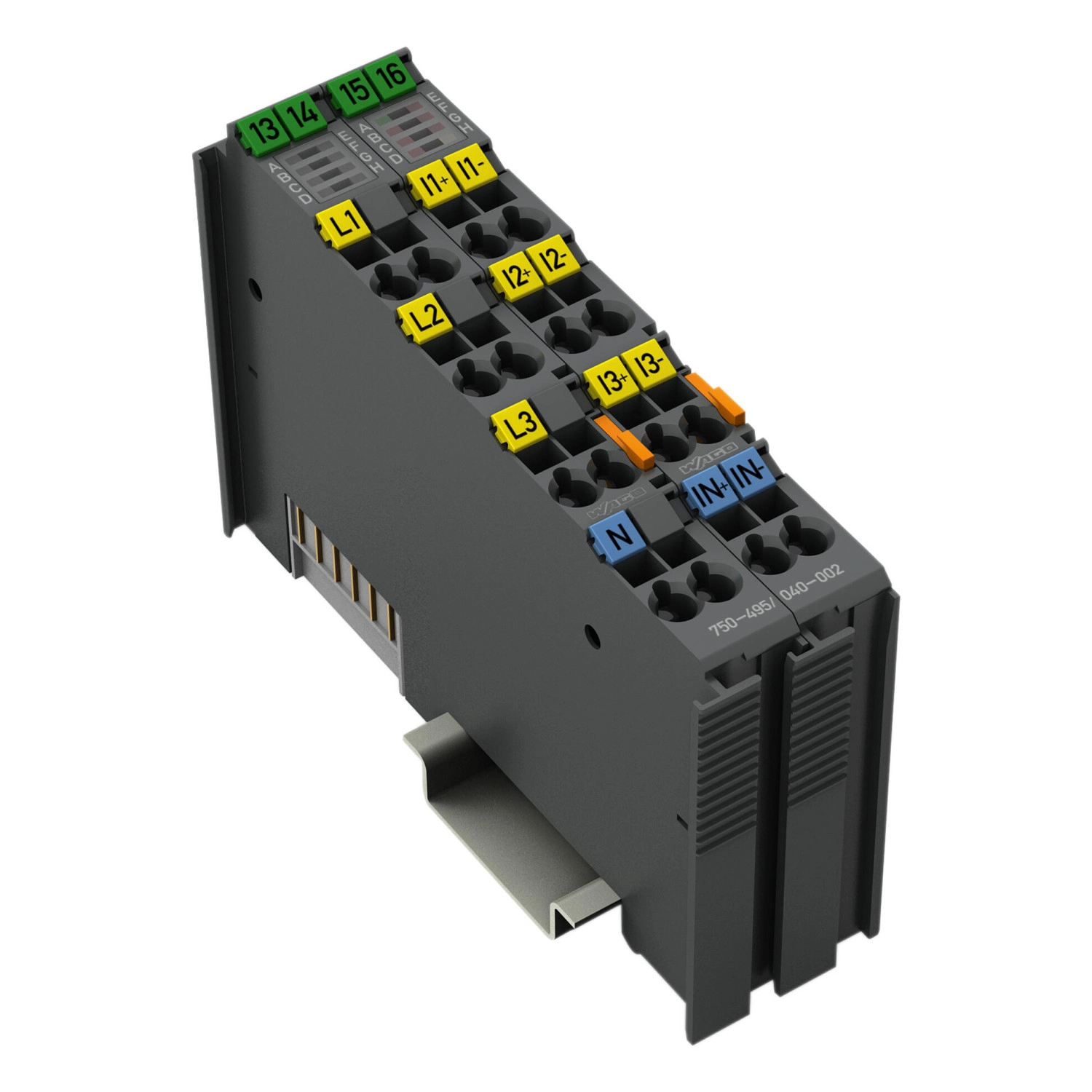

A Wago 750-495/040-002 háromfázisú XTR teljesítménymérő modul. Háromfázisú hálózat villamos mennyiségeit méri, négy differenciális árammérési csatornával és Rogowski-tekercses kapcsolattal. A mért és számított értékeket folyamatképen továbbítja; a hálózati elemzés a 41. felharmónikusig terjed.
Működés
| Funkció | Háromfázisú hálózat villamos mennyiségeit méri, négy differenciális árammérési csatornával és Rogowski-tekercses kapcsolattal. A mért és számított értékeket folyamatképen továbbítja; a hálózati elemzés a 41. felharmónikusig terjed. |
|---|
Jeltechnika
| Jel típusa | Teljesítménymérés |
|---|---|
| Felbontás [bit] | 24 bit |
| Adatszélesség | 2 x 128 bites adat; 2 x 64 bites vezérlés/státusz |
| Mérési hiba referencia-hőmérséklete | 23 °C |
| Mérési hiba – eltérés (max.) a felső tartománybeli értéktől | 0,5 % |

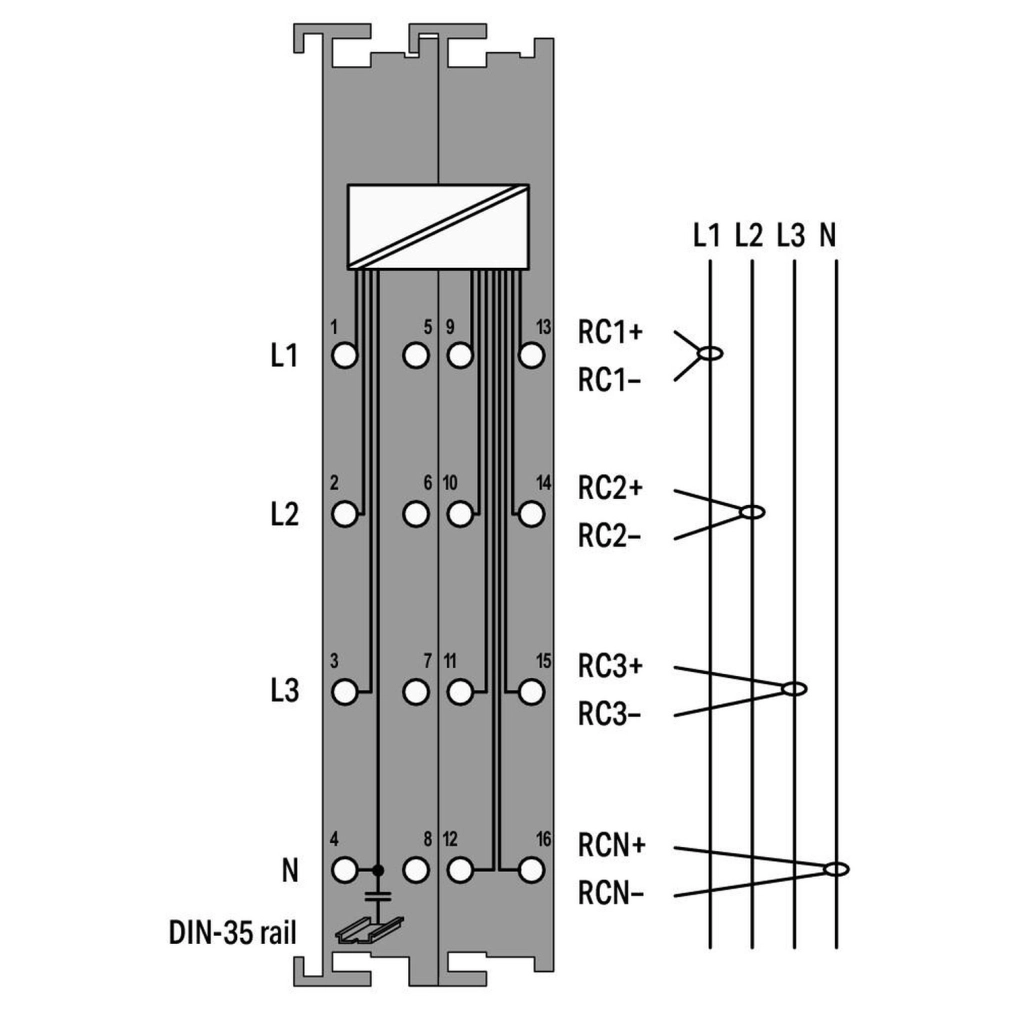

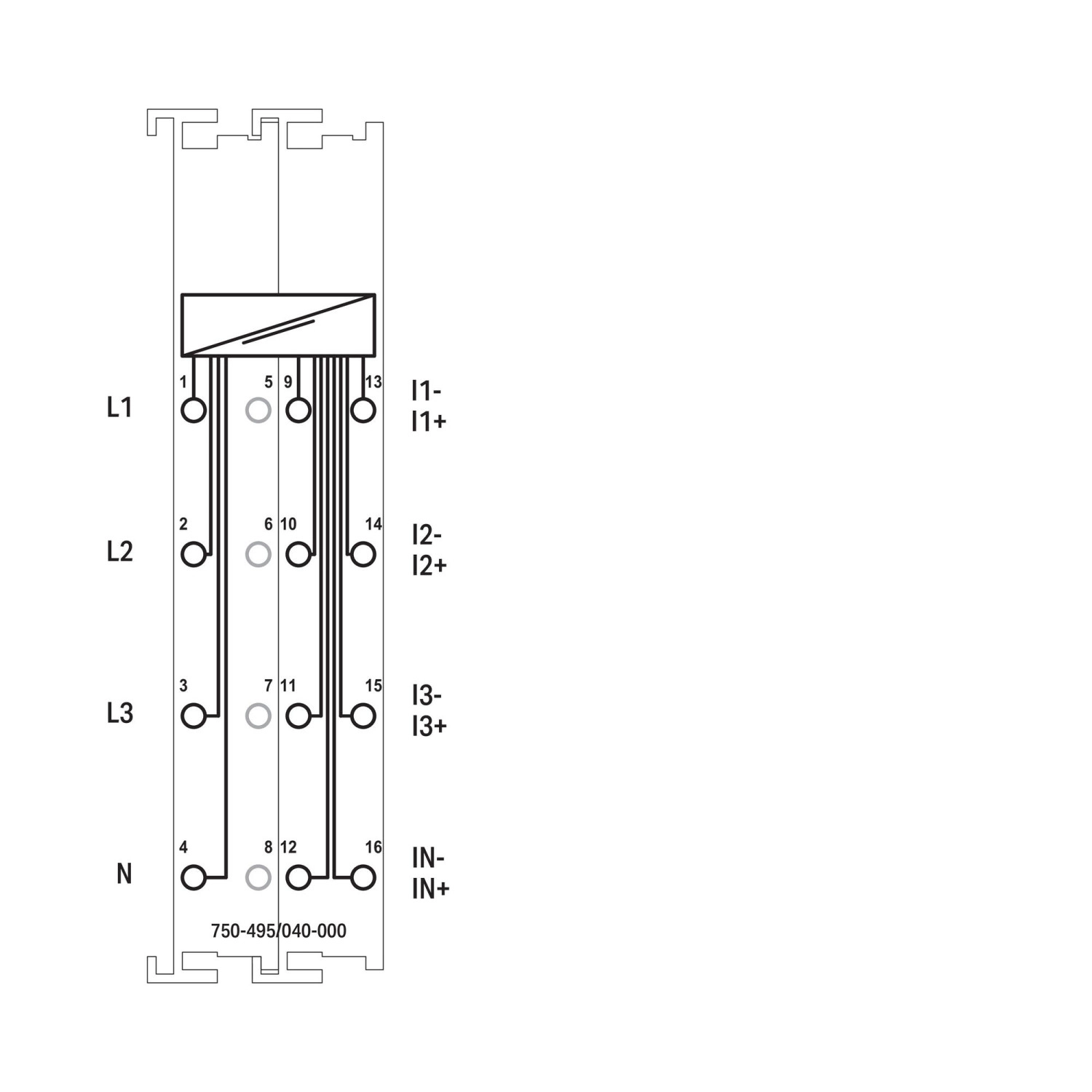

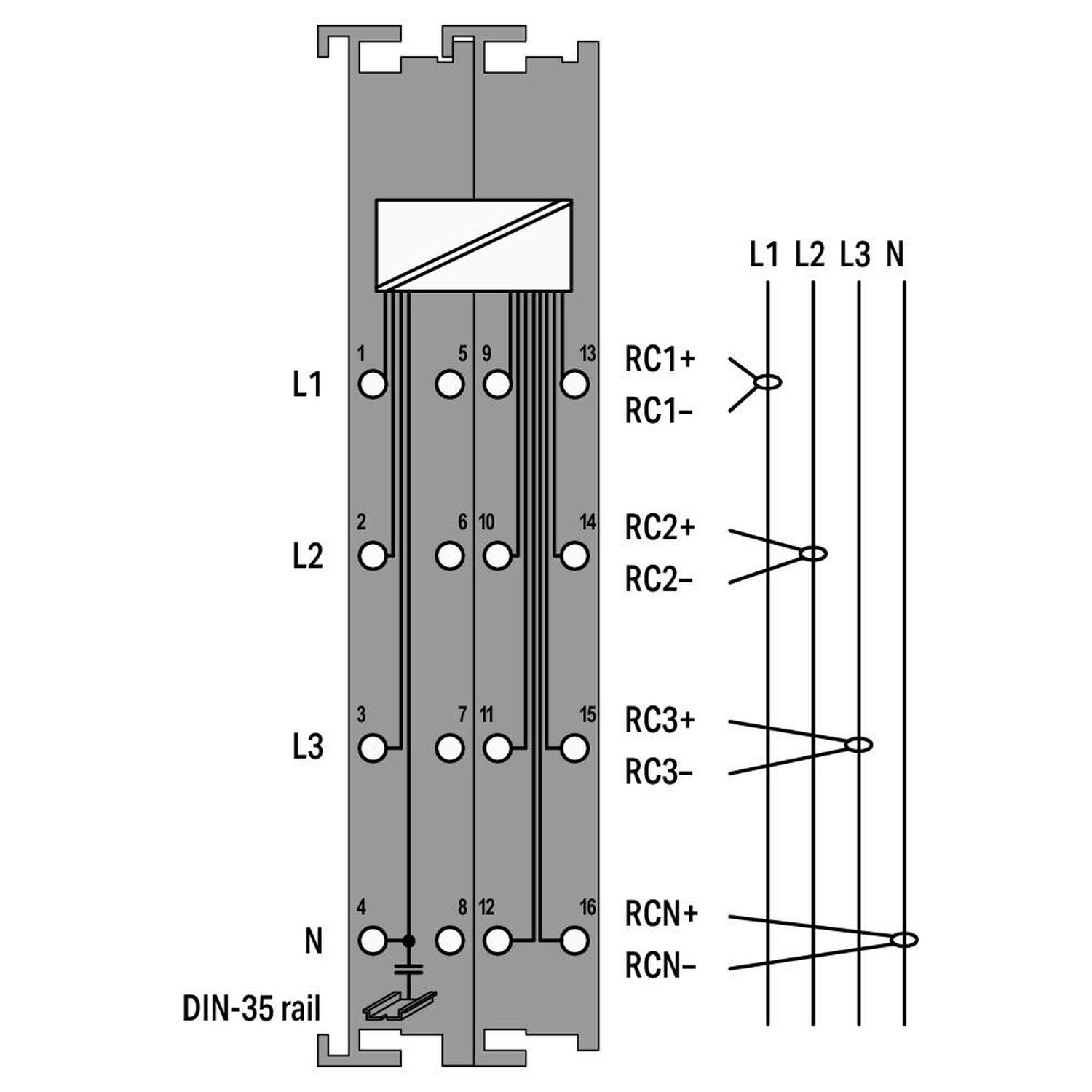

| Mérési bemenetek száma | 7 (3 mért feszültségbemenet, 4 mért differenciál árambemenet) |
| Jel formája | Bármilyen periodikus jel (a küszöbfrekvenciák figyelembevételével) |
| Feszültségág bemeneti ellenállása (ált.) | 1429 kΩ |
| Áramút bemeneti ellenállása (ált.) | 22 kΩ |
| Mérési hiba referenciája | AC áram/feszültség |
| Mérési áramerősség (max.) | Rogowski-tekercsek RT500/RT2000 |
| Mérési ciklus ideje | Számtani középértékre állítható, min./max. értékek |
| Frekvencia tartomány (hálózati frekvencia) | 50/60 Hz |
| Frekvencia tartomány (felharmónikusok elemzése) | 0 … 3300 Hz |
| Határfrekvencia | 15,9 kHz |
| Számított értékek | Vonali feszültség, teljesítmény, energia, teljesítménytényező, hálózati frekvencia, felharmónikusok elemzése (egészen a 41. felharmónikusig), THD |
| Mérési módszer | Valódi effektívérték-mérés (RMS) |
| Megengedett szokásos hálózati rendszerek | Háromfázisú, négyvezetékes rendszer: legfeljebb 277/480 V AC; háromfázisú, háromvezetékes rendszer: legfeljebb 600 V AC (UL). |
| Nagyobb vonali feszültség feltétele | ULL legfeljebb 690 V különleges feltételek mellett lehetséges; a kézikönyv vonatkozó előírásai kötelezők. |
| A mérési pontosság felső tartományértéke | 400/690 V |
Tápellátás és szigetelés
| Tápfeszültség (rendszer) | 5 VDC; adatérintkezőn keresztül |
|---|---|
| Áramfelvétel (5 V rendszerellátás) | 100 mA |

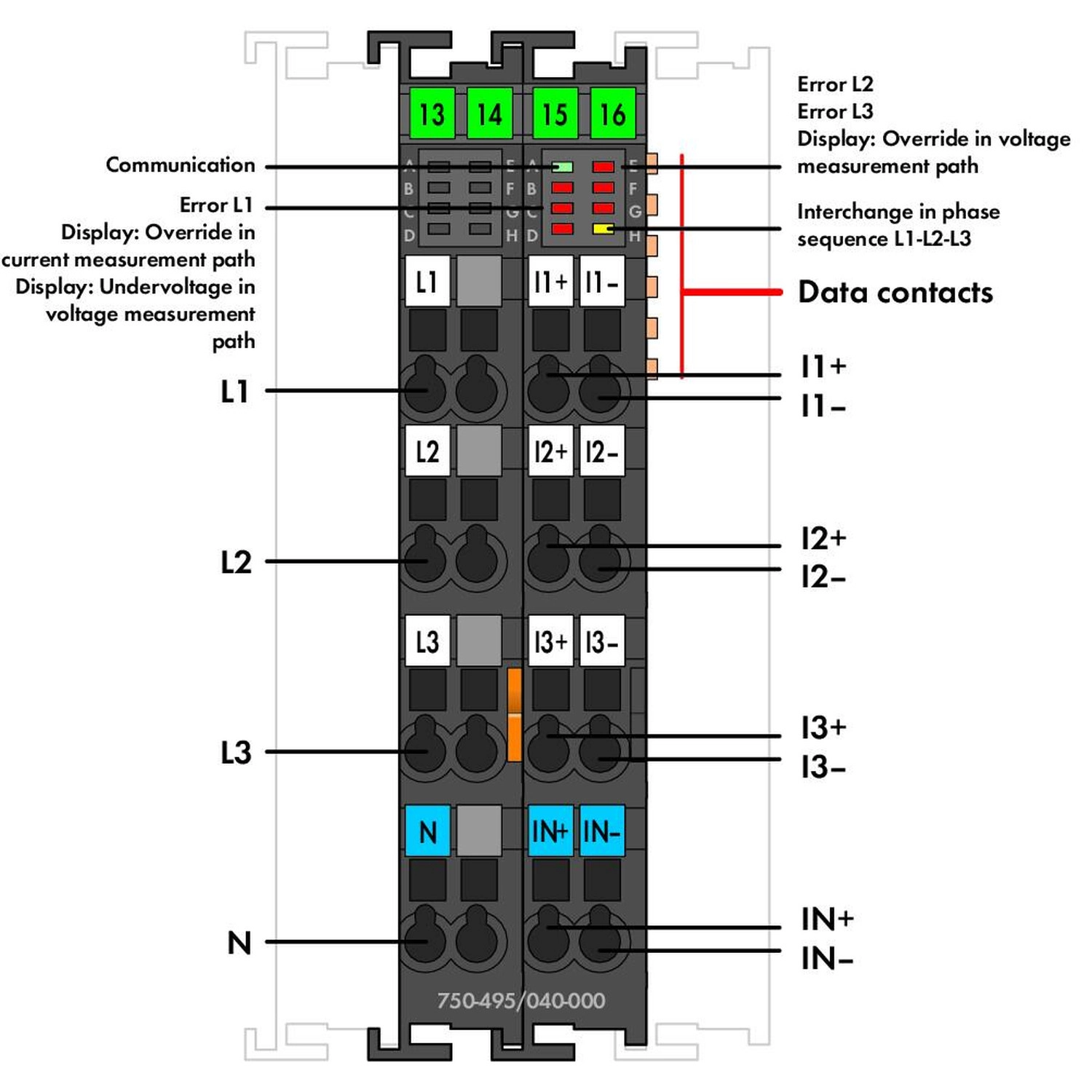

| Indikátorok | Zöld A LED: kommunikáció. Piros B–G LED: L1/L2/L3 hiba, az árammérési tartomány túllépése, feszültségmérési alulfeszültség és tartománytúllépés. Sárga H LED: felcserélt L1–L2–L3 fázissorrend. |
Csatlakozás és kialakítás
| Csatlakozástechnika: bemenetek/kimenetek | 12 x CAGE CLAMP |
|---|---|
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Bemenetek/kimenetek |
| Tömör vezeték | 0,25 … 2,5 mm² / 24 … 14 AWG |
| Finom elemi szálas vezeték | 0,25 … 2,5 mm² / 24 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 24 mm / 0,945 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 67,8 mm / 2,669 inch |
| Mélység a DIN kalapsín felső részétől | 60,6 mm / 2,386 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Szín | sötétszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 1,347 MJ |
| Tömeg | 90 g |
| Megfelelőségi jelölés | CE |
| Megjegyzés (vezetékátmérő) | UL alkalmazásban tömör vezetékből kizárólag 20–14 AWG, finom elemi szálas vezetékből kizárólag 20–16 AWG engedett. A megadott keresztmetszetek kizárólag a kapcsok mechanikai csatlakozóképességére vonatkoznak. |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | -40 … +70 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok | 2 az EN 60664-1 szerint |
| Működési magasság | hőmérséklet csökkenés nélkül: 0 … 2000 m; hőmérséklet csökkenéssel: 2000 … 5000 m (0,5K/100 m); 5000 m (max.) |
| Rögzítési pozíció | Vízszintesen balra és felfelé; függőlegesen fent és lent |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | az IEC 60068-2-6 szerint (gyorsulás: 5 g), EN 60870-2-2, IEC 60721-3-1, -3, EN 50155; EN 61373 |
| Ütésállóság | az IEC 60068-2-27 (15 g/11 ms/fél szinusz/1000 ütés; 25 g/6 ms/1000 ütés), az EN 50155 és az EN 61373 szerint |
| EMC zavartűrés | EN 61000-6-1, -2; EN 61131-2; hajózási tanúsítványok; EN 50121-3-2; EN 50121-4, -5; EN 60255-26; EN 60870-2-1; EN 61850-3; IEC 61000-6-5; IEEE 1613; VDEW: 1994 szerint |
| EMC zavarkibocsátás | EN 61000-6-3, -4, EN 61131-2, EN 60255-26, hajózási tanúsítványok, EN 60870-2-1, EN 61850-3, EN 50121-3-2, EN 50121-4, -5 szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
| Környezeti hőmérséklet szereléskor | -20 … +70 °C |
| Relatív páratartalom (kondenzációval) | Rövid ideig tartó kondenzáció a 3K7/IEC EN 60721-3-3 és az E-DIN 40046-721-3 besorolás szerint (kivéve nagyon szeles környezetben, ahol víz és jég alakulhat ki) |
| Korrózióállóság | Védőbevonat: igen EN/IEC 60068-2-60: 4. módszer ISA S71.04: G3 A csoport |
Biztonság és szigetelés feltételei
| Mérési kategória az EN/UL 61010-2-030 szerint | CAT III 3000 m magasságig; CAT II 3000–5000 m között. |
|---|---|
| Vizsgálófeszültség | 3,51 kV AC; 50/60 Hz; 1 perc. |
| Méretezési túlfeszültség; rendszer/terep | 5,0 kV az EN 60870-2-1 / VW3 osztály szerint; 6,4 kV az EN/UL 61010-1 szerint. |
| Szigeteléskoordináció N csatlakoztatásával; EN/UL 61010-2-201 | Rendszerfeszültség legfeljebb 300 V; a hagyományos táphálózatból származtatott fázis–nulla feszültség. Megerősített szigetelés. |
| Szigeteléskoordináció N csatlakoztatása nélkül; EN/UL 61010-2-201 | Rendszerfeszültség legfeljebb 600 V; a biztonságos szigeteléshez a modul N kapcsát nem szabad csatlakoztatni. A rendszerfeszültség a szokásos táphálózatból származtatott fázis–nulla feszültség. |
| N nélküli kialakítás szigetelése | Kettős szigetelés: alapszigetelés és kiegészítő szigetelés impedanciával/áramváltóval. A szomszédos SELV/PELV moduloktól biztonságos elválasztás szükséges. Kettős vagy megerősített szigetelés nélkül a 750-495/040-00x nem kerülhet közvetlenül SELV/PELV modul mellé; ilyen feltételek mellett 750-616/040-000 távolságmodult kell használni. |
| Túlfeszültségi kategória mindkét N-kialakításnál | III 3000 m-ig; II 3000–5000 m között. |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 004/2011 EAC CoC 03080 |
|---|---|
| EAC | GZO Almaty Standart TP TC 020/2011 EAC CoC 03083 |
| KC | National Radio Research Agency Article 58-2, Clause 3 MSIP-REM-W43-AIM750 |
| UL | Underwriters Laboratories Inc. (ORDINARY LOCATIONS) - E175199 |
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping - 22-2208829-PDA |
| LR | Lloyds Register - LR22276776TA |
| PRS | Polski Rejestr Statków - TE/1099/880590/23 |
| RINA | RINA Germany GmbH - ELE343521XG001 |
| ATEX | TUEV Nord Cert GmbH EN 60079-0 TUEV 17 ATEX 193969X (II 3 G Ex ec IIC T4 Gc) |
| CCC | CNEX CNCA-C23-01 2020312310000214 (Ex ec IIC T4 Gc) |
| IECEx | TUEV Nord Cert GmbH IEC 60079-0 IECEx TUN 16.0046X (Ex ec IIC T4 Gc) |
| UKEx | WAGO GmbH & Co. KG EN 60079-0 UKCA_WAGO22UKEX005X_ec |
| UL | Underwriters Laboratories Inc. (HAZARDOUS LOCATIONS) UL 121201 E198726 |
Környezeti megfelelőség
| CAS-azonosítók | 1303-86-2; 1317-36-8; 7439-92-1 |
|---|---|
| REACH-jelöltlistás anyagok | Dibór-trioxid; Ólom; Ólom-monoxid; Perfluorobután-szulfonsav (PFBS) és sói |
| RoHS-megfelelőség | Megfelel, mentességgel |
| RoHS-mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP; Ausztria | eeec456d-099b-4bce-9d21-18f42782f600 |
| SCIP; Belgium | 3a80c892-e3d3-4c4b-9d6d-3eb171c5267e |
| SCIP; Bulgária | 10be588a-908c-4d29-ae8d-5e8b3a1bd52e |
| SCIP; Csehország | b1e21373-9132-4406-a83f-b8d1f9b1f159 |
| SCIP; Dánia | 9f7e2dcf-eaaf-4067-b510-a549f44db64f |
| SCIP; Finnország | 764c4149-9ce9-4bf4-bd3a-691004bcd6ec |
| SCIP; Franciaország | 044269a8-cbab-4c38-b8f1-26314c6a6141 |
| SCIP; Németország | f3fc0e36-173c-4b63-9f09-c3bb10a11330 |
| SCIP; Magyarország | 01868264-0d2d-43fd-bf95-d4bca0ff60e3 |
| SCIP; Olaszország | 0172e486-29d0-49f6-beb9-abddc6d33519 |
| SCIP; Hollandia | b193bb56-98fe-4f12-b297-05b43e6aecd7 |
| SCIP; Lengyelország | 2afaf5f3-15fc-4592-adcd-c0ecb1b3e7c0 |
| SCIP; Románia | ce3b6f14-6e31-4284-9c20-54fec9ad4470 |
| SCIP; Svédország | 8d6251f4-50f6-4b0e-92a5-f3e240b44b1e |
Opcionális kiegészítők
| 2007-8874 | Kompakt sorkapocs; áram- és feszültségtranszformátorokhoz; 6,00 mm²; többszínű |
|---|---|
| 2007-8877 | Kompakt sorkapocs; áramváltókhoz; 6,00 mm²; többszínű |
| 855-9450/2000-1251 | Rogowski tekercs; Primerköri névleges áram: 1000 A; Kimeneti jel 22,5 mV/kA; Kábelhossz 4,5 m; A mérendő vezeték átmérője 125 mm |
| 855-9450/2000-1751 | Rogowski tekercs; Primerköri névleges áram: 1000 A; Kimeneti jel 22,5 mV/kA; Kábelhossz 4,5 m; A mérendő vezeték átmérője 175 mm |
| 855-9450/2000-701 | Rogowski tekercs; Primerköri névleges áram: 1000 A; Kimeneti jel 22,5 mV/kA; Kábelhossz 4,5 m; A mérendő vezeték átmérője 70 mm |
| 855-9150/2000-1251 | Rogowski tekercs; Primerköri névleges áram: 1000 A; Kimeneti jel 22,5 mV/kA; Kábelhossz: 1,5 m; A mérendő vezeték átmérője 125 mm |
| 855-9150/2000-1751 | Rogowski tekercs; Primerköri névleges áram: 1000 A; Kimeneti jel 22,5 mV/kA; Kábelhossz: 1,5 m; A mérendő vezeték átmérője 175 mm |
| 855-9150/2000-701 | Rogowski tekercs; Primerköri névleges áram: 1000 A; Kimeneti jel 22,5 mV/kA; Kábelhossz: 1,5 m; A mérendő vezeték átmérője 70 mm |
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-107 | Csoportjelölő-tartó |
| 2009-145 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 855-8004 | Potenciálelosztó; biztosíték nélkül; 10 mm² (8 AWG) … 16 mm² (6 AWG); Nullvezető |
| 855-8002 | Potenciálelosztó; biztosíték nélkül; 2,5 mm² (12 AWG) … 6 mm² (10 AWG); Nullvezető |
| 855-8003 | Potenciálelosztó; biztosítékkal; 10 mm² (8 AWG) … 16 mm² (6 AWG); Fázis |
| 855-8001 | Potenciálelosztó; biztosítékkal; 2,5 mm² (12 AWG) … 6 mm² (10 AWG); Fázis |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Biztonság és előkészítés
| Személyi és dokumentációs feltételek | Szerelést és üzembe helyezést csak megfelelően képzett villamos szakember végezhet. Az alkalmazott csatoló vagy vezérlő és a teljes rendszer érvényes kézikönyvét is be kell tartani. |
|---|---|
| Munkavégzés előtt | Kapcsold le az összes tápforrást, védd a berendezést a véletlen visszakapcsolástól, és ellenőrizd a feszültségmentességet. |
| Beépítési hely | Megfelelő kiegészítő házban, szekrényben vagy villamos üzemi helyiségben helyezd el; csak jogosult szakemberek férjenek hozzá. |
| ESD és érintkezők | Biztosíts megfelelő földelést a személyeknél, a munkahelyen és a csomagolásnál. Ne érintsd az adatérintkezőket; sérült vagy deformált érintkezőjű modult cserélni kell. |
| Ex alkalmazás | A konkrét rendszerhez és tanúsítványhoz tartozó teljes gyártói feltételeket kell betartani. |
Vezeték-előkészítés
| Vezeték anyaga és fajtája | Réz, tömör vagy finom elemi szálas. |
|---|---|
| Saját vezeték-keresztmetszet | Tömör vagy finom elemi szálas rézvezeték: 0,25–2,5 mm² / 24–14 AWG. |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch. |
| Kapocspontonként | Egy vezeték csatlakoztatható. |
| UL vezetékfeltétel | UL alkalmazásban tömör vezetékből csak 20–14 AWG, finom elemi szálas vezetékből csak 20–16 AWG engedett. A keresztmetszet a kapocs mechanikai befogadóképességét adja meg; az áramterheléshez megfelelő vezetéket kell választani. |
CAGE CLAMP vezetékcsatlakoztatás
| 1. Rugó megnyitása | A működtetőszerszámot egyenesen helyezd a csatlakozás fölötti négyszögletes nyílásba, és nyisd ki a CAGE CLAMP rugót. |
|---|---|
| 2. Vezeték beillesztése | Helyezd a vezetéket a hozzá tartozó kerek vezetékbevezető nyílásba. |
| 3. Rugó zárása | Vedd ki a működtetőszerszámot; a rugó rögzíti a vezetéket. |
XTR szerelési feltételek
| Szerelési hőmérséklet | A modult −20 °C alatt ne szereld, ne csatlakoztasd és ne kösd át; az alacsonyabb megengedett üzemi hőmérséklet a folyamatos működésre vonatkozik. |
|---|---|
| Vegyes rendszer | Az XTR és a normál kivitel terepi táplálását külön betáplálómodulokkal és az adott kivitelhez tartozó külön tápegységekkel, külön potenciálcsoportokban kell kialakítani. Egy potenciálcsoporton belül ne keverd a kiviteleket. |
| Túlterhelés elleni védelem | Biztosíts megfelelő túlterhelés elleni védelmet, például biztosítós betáplálómodullal vagy külső biztosítóval. |
Mérőrendszer biztonsági előkészítése
| Érintésvédelem | A mérőrendszer valamennyi vezetékét érintésbiztos védelemmel és megfelelő figyelmeztető jelzésekkel kell ellátni. |
|---|---|
| Kiegészítő ház | A ház korlátozza a szennyeződést, biztosítson érintésvédelmet, akadályozza meg a tűz továbbterjedését, védjen UV-sugárzás ellen, legyen mechanikailag stabil, és csak szerszámmal nyitható, jogosult személyeknek hozzáférhető legyen. |
| Szenzor és hálózati topológia | Az áram- és teljesítményméréshez az adott változathoz megadott, IEC 61869 követelményeinek megfelelő mérőátalakítót vagy Rogowski-tekercset kell használni. A hálózati rendszerhez és mérési topológiához tartozó feszültségszinteket, feszültségváltó-előírásokat és az UL alkalmazás külön feltételeit a teljes gyártói kézikönyv szerint kell kiválasztani. |
| SELV/PELV szomszédos modul | Kettős vagy megerősített szigetelés nélkül a mérőmodult nem szabad közvetlenül SELV/PELV modul mellé helyezni; ilyen feltételek mellett 750-616/040-000 távolságmodul szükséges. |
| Leválasztás | A készülék nem tartalmaz beépített leválasztóvédelmet. A csatlakozó rendszert biztosítóval kell védeni, és rendszeroldali leválasztást, valamint túláramvédelmet kell kialakítani. |
| Mérési referenciapotenciál | A három feszültségmérési út nincs elektromosan leválasztva a négy árammérési úttól. Az N csatlakozás a belső mérési referenciapotenciál; az N és az áramcsatlakozások közötti nem kívánt potenciálkülönbség mérési hibát okozhat. |
| Árnyékolás | Árnyékolt analóg jelvezetéket használj. A kábelárnyékolást a szekrény vagy ház belépési pontján nagy felületen, kis impedanciával kösd a földpotenciálhoz. Az adat- és jelvezetékeket elkülönítve vezesd a nagyfeszültségű kábelektől és erős zavarkibocsátó forrásoktól. |
| DIN-sín és forró felület | Biztosíts megfelelő elektromos érintkezést a DIN-sínnel. Magas környezeti hőmérsékleten üzemelt modul megérintése előtt várd meg annak lehűlését. |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora csupaszolási hossz szükséges?
8–9 mm; a saját vezetékfajtára és keresztmetszetre megadott tartományt is be kell tartani.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai szakmai tudásukat és a rendelkezésre álló gyári adatokat felhasználva készítették ezt a leírást, hogy segítsék megalapozott vásárlási döntésedet. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Pólusszám
5
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
750-495/040-002
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
90 g/db
Cikkszám
4055143353564
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 750-495/040-002 háromfázisú teljesítménymérő modul, 690 VAC Rogowski-tekercs, extrém körülményekhez műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 750-495/040-002 |
| GTIN / EAN | 4055143353564 |
| Terméktípus | Háromfázisú XTR teljesítménymérő modul |
Működés
| Funkció | Háromfázisú hálózat villamos mennyiségeit méri, négy differenciális árammérési csatornával és Rogowski-tekercses kapcsolattal. A mért és számított értékeket folyamatképen továbbítja; a hálózati elemzés a 41. felharmónikusig terjed. |
|---|
Jeltechnika
| Jel típusa | Teljesítménymérés |
|---|---|
| Felbontás [bit] | 24 bit |
| Adatszélesség | 2 x 128 bites adat; 2 x 64 bites vezérlés/státusz |
| Mérési hiba referencia-hőmérséklete | 23 °C |
| Mérési hiba – eltérés (max.) a felső tartománybeli értéktől | 0,5 % |
| Mérési bemenetek száma | 7 (3 mért feszültségbemenet, 4 mért differenciál árambemenet) |
| Jel formája | Bármilyen periodikus jel (a küszöbfrekvenciák figyelembevételével) |
| Feszültségág bemeneti ellenállása (ált.) | 1429 kΩ |
| Áramút bemeneti ellenállása (ált.) | 22 kΩ |
| Mérési hiba referenciája | AC áram/feszültség |
| Mérési áramerősség (max.) | Rogowski-tekercsek RT500/RT2000 |
| Mérési ciklus ideje | Számtani középértékre állítható, min./max. értékek |
| Frekvencia tartomány (hálózati frekvencia) | 50/60 Hz |
| Frekvencia tartomány (felharmónikusok elemzése) | 0 … 3300 Hz |
| Határfrekvencia | 15,9 kHz |
| Számított értékek | Vonali feszültség, teljesítmény, energia, teljesítménytényező, hálózati frekvencia, felharmónikusok elemzése (egészen a 41. felharmónikusig), THD |
| Mérési módszer | Valódi effektívérték-mérés (RMS) |
| Megengedett szokásos hálózati rendszerek | Háromfázisú, négyvezetékes rendszer: legfeljebb 277/480 V AC; háromfázisú, háromvezetékes rendszer: legfeljebb 600 V AC (UL). |
| Nagyobb vonali feszültség feltétele | ULL legfeljebb 690 V különleges feltételek mellett lehetséges; a kézikönyv vonatkozó előírásai kötelezők. |
| A mérési pontosság felső tartományértéke | 400/690 V |
Tápellátás és szigetelés
| Tápfeszültség (rendszer) | 5 VDC; adatérintkezőn keresztül |
|---|---|
| Áramfelvétel (5 V rendszerellátás) | 100 mA |
| Indikátorok | Zöld A LED: kommunikáció. Piros B–G LED: L1/L2/L3 hiba, az árammérési tartomány túllépése, feszültségmérési alulfeszültség és tartománytúllépés. Sárga H LED: felcserélt L1–L2–L3 fázissorrend. |
Csatlakozás és kialakítás
| Csatlakozástechnika: bemenetek/kimenetek | 12 x CAGE CLAMP |
|---|---|
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Bemenetek/kimenetek |
| Tömör vezeték | 0,25 … 2,5 mm² / 24 … 14 AWG |
| Finom elemi szálas vezeték | 0,25 … 2,5 mm² / 24 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 24 mm / 0,945 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 67,8 mm / 2,669 inch |
| Mélység a DIN kalapsín felső részétől | 60,6 mm / 2,386 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Szín | sötétszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 1,347 MJ |
| Tömeg | 90 g |
| Megfelelőségi jelölés | CE |
| Megjegyzés (vezetékátmérő) | UL alkalmazásban tömör vezetékből kizárólag 20–14 AWG, finom elemi szálas vezetékből kizárólag 20–16 AWG engedett. A megadott keresztmetszetek kizárólag a kapcsok mechanikai csatlakozóképességére vonatkoznak. |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | -40 … +70 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok | 2 az EN 60664-1 szerint |
| Működési magasság | hőmérséklet csökkenés nélkül: 0 … 2000 m; hőmérséklet csökkenéssel: 2000 … 5000 m (0,5K/100 m); 5000 m (max.) |
| Rögzítési pozíció | Vízszintesen balra és felfelé; függőlegesen fent és lent |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | az IEC 60068-2-6 szerint (gyorsulás: 5 g), EN 60870-2-2, IEC 60721-3-1, -3, EN 50155; EN 61373 |
| Ütésállóság | az IEC 60068-2-27 (15 g/11 ms/fél szinusz/1000 ütés; 25 g/6 ms/1000 ütés), az EN 50155 és az EN 61373 szerint |
| EMC zavartűrés | EN 61000-6-1, -2; EN 61131-2; hajózási tanúsítványok; EN 50121-3-2; EN 50121-4, -5; EN 60255-26; EN 60870-2-1; EN 61850-3; IEC 61000-6-5; IEEE 1613; VDEW: 1994 szerint |
| EMC zavarkibocsátás | EN 61000-6-3, -4, EN 61131-2, EN 60255-26, hajózási tanúsítványok, EN 60870-2-1, EN 61850-3, EN 50121-3-2, EN 50121-4, -5 szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
| Környezeti hőmérséklet szereléskor | -20 … +70 °C |
| Relatív páratartalom (kondenzációval) | Rövid ideig tartó kondenzáció a 3K7/IEC EN 60721-3-3 és az E-DIN 40046-721-3 besorolás szerint (kivéve nagyon szeles környezetben, ahol víz és jég alakulhat ki) |
| Korrózióállóság | Védőbevonat: igen EN/IEC 60068-2-60: 4. módszer ISA S71.04: G3 A csoport |
Biztonság és szigetelés feltételei
| Mérési kategória az EN/UL 61010-2-030 szerint | CAT III 3000 m magasságig; CAT II 3000–5000 m között. |
|---|---|
| Vizsgálófeszültség | 3,51 kV AC; 50/60 Hz; 1 perc. |
| Méretezési túlfeszültség; rendszer/terep | 5,0 kV az EN 60870-2-1 / VW3 osztály szerint; 6,4 kV az EN/UL 61010-1 szerint. |
| Szigeteléskoordináció N csatlakoztatásával; EN/UL 61010-2-201 | Rendszerfeszültség legfeljebb 300 V; a hagyományos táphálózatból származtatott fázis–nulla feszültség. Megerősített szigetelés. |
| Szigeteléskoordináció N csatlakoztatása nélkül; EN/UL 61010-2-201 | Rendszerfeszültség legfeljebb 600 V; a biztonságos szigeteléshez a modul N kapcsát nem szabad csatlakoztatni. A rendszerfeszültség a szokásos táphálózatból származtatott fázis–nulla feszültség. |
| N nélküli kialakítás szigetelése | Kettős szigetelés: alapszigetelés és kiegészítő szigetelés impedanciával/áramváltóval. A szomszédos SELV/PELV moduloktól biztonságos elválasztás szükséges. Kettős vagy megerősített szigetelés nélkül a 750-495/040-00x nem kerülhet közvetlenül SELV/PELV modul mellé; ilyen feltételek mellett 750-616/040-000 távolságmodult kell használni. |
| Túlfeszültségi kategória mindkét N-kialakításnál | III 3000 m-ig; II 3000–5000 m között. |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 004/2011 EAC CoC 03080 |
|---|---|
| EAC | GZO Almaty Standart TP TC 020/2011 EAC CoC 03083 |
| KC | National Radio Research Agency Article 58-2, Clause 3 MSIP-REM-W43-AIM750 |
| UL | Underwriters Laboratories Inc. (ORDINARY LOCATIONS) - E175199 |
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping - 22-2208829-PDA |
| LR | Lloyds Register - LR22276776TA |
| PRS | Polski Rejestr Statków - TE/1099/880590/23 |
| RINA | RINA Germany GmbH - ELE343521XG001 |
| ATEX | TUEV Nord Cert GmbH EN 60079-0 TUEV 17 ATEX 193969X (II 3 G Ex ec IIC T4 Gc) |
| CCC | CNEX CNCA-C23-01 2020312310000214 (Ex ec IIC T4 Gc) |
| IECEx | TUEV Nord Cert GmbH IEC 60079-0 IECEx TUN 16.0046X (Ex ec IIC T4 Gc) |
| UKEx | WAGO GmbH & Co. KG EN 60079-0 UKCA_WAGO22UKEX005X_ec |
| UL | Underwriters Laboratories Inc. (HAZARDOUS LOCATIONS) UL 121201 E198726 |
Környezeti megfelelőség
| CAS-azonosítók | 1303-86-2; 1317-36-8; 7439-92-1 |
|---|---|
| REACH-jelöltlistás anyagok | Dibór-trioxid; Ólom; Ólom-monoxid; Perfluorobután-szulfonsav (PFBS) és sói |
| RoHS-megfelelőség | Megfelel, mentességgel |
| RoHS-mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP; Ausztria | eeec456d-099b-4bce-9d21-18f42782f600 |
| SCIP; Belgium | 3a80c892-e3d3-4c4b-9d6d-3eb171c5267e |
| SCIP; Bulgária | 10be588a-908c-4d29-ae8d-5e8b3a1bd52e |
| SCIP; Csehország | b1e21373-9132-4406-a83f-b8d1f9b1f159 |
| SCIP; Dánia | 9f7e2dcf-eaaf-4067-b510-a549f44db64f |
| SCIP; Finnország | 764c4149-9ce9-4bf4-bd3a-691004bcd6ec |
| SCIP; Franciaország | 044269a8-cbab-4c38-b8f1-26314c6a6141 |
| SCIP; Németország | f3fc0e36-173c-4b63-9f09-c3bb10a11330 |
| SCIP; Magyarország | 01868264-0d2d-43fd-bf95-d4bca0ff60e3 |
| SCIP; Olaszország | 0172e486-29d0-49f6-beb9-abddc6d33519 |
| SCIP; Hollandia | b193bb56-98fe-4f12-b297-05b43e6aecd7 |
| SCIP; Lengyelország | 2afaf5f3-15fc-4592-adcd-c0ecb1b3e7c0 |
| SCIP; Románia | ce3b6f14-6e31-4284-9c20-54fec9ad4470 |
| SCIP; Svédország | 8d6251f4-50f6-4b0e-92a5-f3e240b44b1e |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 90308900000 |
| UNSPSC | 41113630 |
| eCl@ss 10.0 | 27-24-26-05 |
| eCl@ss 9.0 | 27-24-26-05 |
| ETIM 9.0 | EC001596 |
| ETIM 10.0 | EC001596 |
| ECCN | NO US CLASSIFICATION |
Opcionális kiegészítők
| 2007-8874 | Kompakt sorkapocs; áram- és feszültségtranszformátorokhoz; 6,00 mm²; többszínű |
|---|---|
| 2007-8877 | Kompakt sorkapocs; áramváltókhoz; 6,00 mm²; többszínű |
| 855-9450/2000-1251 | Rogowski tekercs; Primerköri névleges áram: 1000 A; Kimeneti jel 22,5 mV/kA; Kábelhossz 4,5 m; A mérendő vezeték átmérője 125 mm |
| 855-9450/2000-1751 | Rogowski tekercs; Primerköri névleges áram: 1000 A; Kimeneti jel 22,5 mV/kA; Kábelhossz 4,5 m; A mérendő vezeték átmérője 175 mm |
| 855-9450/2000-701 | Rogowski tekercs; Primerköri névleges áram: 1000 A; Kimeneti jel 22,5 mV/kA; Kábelhossz 4,5 m; A mérendő vezeték átmérője 70 mm |
| 855-9150/2000-1251 | Rogowski tekercs; Primerköri névleges áram: 1000 A; Kimeneti jel 22,5 mV/kA; Kábelhossz: 1,5 m; A mérendő vezeték átmérője 125 mm |
| 855-9150/2000-1751 | Rogowski tekercs; Primerköri névleges áram: 1000 A; Kimeneti jel 22,5 mV/kA; Kábelhossz: 1,5 m; A mérendő vezeték átmérője 175 mm |
| 855-9150/2000-701 | Rogowski tekercs; Primerköri névleges áram: 1000 A; Kimeneti jel 22,5 mV/kA; Kábelhossz: 1,5 m; A mérendő vezeték átmérője 70 mm |
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-107 | Csoportjelölő-tartó |
| 2009-145 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 855-8004 | Potenciálelosztó; biztosíték nélkül; 10 mm² (8 AWG) … 16 mm² (6 AWG); Nullvezető |
| 855-8002 | Potenciálelosztó; biztosíték nélkül; 2,5 mm² (12 AWG) … 6 mm² (10 AWG); Nullvezető |
| 855-8003 | Potenciálelosztó; biztosítékkal; 10 mm² (8 AWG) … 16 mm² (6 AWG); Fázis |
| 855-8001 | Potenciálelosztó; biztosítékkal; 2,5 mm² (12 AWG) … 6 mm² (10 AWG); Fázis |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.03. |
|---|
Biztonság és előkészítés
| Személyi és dokumentációs feltételek | Szerelést és üzembe helyezést csak megfelelően képzett villamos szakember végezhet. Az alkalmazott csatoló vagy vezérlő és a teljes rendszer érvényes kézikönyvét is be kell tartani. |
|---|---|
| Munkavégzés előtt | Kapcsold le az összes tápforrást, védd a berendezést a véletlen visszakapcsolástól, és ellenőrizd a feszültségmentességet. |
| Beépítési hely | Megfelelő kiegészítő házban, szekrényben vagy villamos üzemi helyiségben helyezd el; csak jogosult szakemberek férjenek hozzá. |
| ESD és érintkezők | Biztosíts megfelelő földelést a személyeknél, a munkahelyen és a csomagolásnál. Ne érintsd az adatérintkezőket; sérült vagy deformált érintkezőjű modult cserélni kell. |
| Ex alkalmazás | A konkrét rendszerhez és tanúsítványhoz tartozó teljes gyártói feltételeket kell betartani. |
Vezeték-előkészítés
| Vezeték anyaga és fajtája | Réz, tömör vagy finom elemi szálas. |
|---|---|
| Saját vezeték-keresztmetszet | Tömör vagy finom elemi szálas rézvezeték: 0,25–2,5 mm² / 24–14 AWG. |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch. |
| Kapocspontonként | Egy vezeték csatlakoztatható. |
| UL vezetékfeltétel | UL alkalmazásban tömör vezetékből csak 20–14 AWG, finom elemi szálas vezetékből csak 20–16 AWG engedett. A keresztmetszet a kapocs mechanikai befogadóképességét adja meg; az áramterheléshez megfelelő vezetéket kell választani. |
CAGE CLAMP vezetékcsatlakoztatás
| 1. Rugó megnyitása | A működtetőszerszámot egyenesen helyezd a csatlakozás fölötti négyszögletes nyílásba, és nyisd ki a CAGE CLAMP rugót. |
|---|---|
| 2. Vezeték beillesztése | Helyezd a vezetéket a hozzá tartozó kerek vezetékbevezető nyílásba. |
| 3. Rugó zárása | Vedd ki a működtetőszerszámot; a rugó rögzíti a vezetéket. |
XTR szerelési feltételek
| Szerelési hőmérséklet | A modult −20 °C alatt ne szereld, ne csatlakoztasd és ne kösd át; az alacsonyabb megengedett üzemi hőmérséklet a folyamatos működésre vonatkozik. |
|---|---|
| Vegyes rendszer | Az XTR és a normál kivitel terepi táplálását külön betáplálómodulokkal és az adott kivitelhez tartozó külön tápegységekkel, külön potenciálcsoportokban kell kialakítani. Egy potenciálcsoporton belül ne keverd a kiviteleket. |
| Túlterhelés elleni védelem | Biztosíts megfelelő túlterhelés elleni védelmet, például biztosítós betáplálómodullal vagy külső biztosítóval. |
Mérőrendszer biztonsági előkészítése
| Érintésvédelem | A mérőrendszer valamennyi vezetékét érintésbiztos védelemmel és megfelelő figyelmeztető jelzésekkel kell ellátni. |
|---|---|
| Kiegészítő ház | A ház korlátozza a szennyeződést, biztosítson érintésvédelmet, akadályozza meg a tűz továbbterjedését, védjen UV-sugárzás ellen, legyen mechanikailag stabil, és csak szerszámmal nyitható, jogosult személyeknek hozzáférhető legyen. |
| Szenzor és hálózati topológia | Az áram- és teljesítményméréshez az adott változathoz megadott, IEC 61869 követelményeinek megfelelő mérőátalakítót vagy Rogowski-tekercset kell használni. A hálózati rendszerhez és mérési topológiához tartozó feszültségszinteket, feszültségváltó-előírásokat és az UL alkalmazás külön feltételeit a teljes gyártói kézikönyv szerint kell kiválasztani. |
| SELV/PELV szomszédos modul | Kettős vagy megerősített szigetelés nélkül a mérőmodult nem szabad közvetlenül SELV/PELV modul mellé helyezni; ilyen feltételek mellett 750-616/040-000 távolságmodul szükséges. |
| Leválasztás | A készülék nem tartalmaz beépített leválasztóvédelmet. A csatlakozó rendszert biztosítóval kell védeni, és rendszeroldali leválasztást, valamint túláramvédelmet kell kialakítani. |
| Mérési referenciapotenciál | A három feszültségmérési út nincs elektromosan leválasztva a négy árammérési úttól. Az N csatlakozás a belső mérési referenciapotenciál; az N és az áramcsatlakozások közötti nem kívánt potenciálkülönbség mérési hibát okozhat. |
| Árnyékolás | Árnyékolt analóg jelvezetéket használj. A kábelárnyékolást a szekrény vagy ház belépési pontján nagy felületen, kis impedanciával kösd a földpotenciálhoz. Az adat- és jelvezetékeket elkülönítve vezesd a nagyfeszültségű kábelektől és erős zavarkibocsátó forrásoktól. |
| DIN-sín és forró felület | Biztosíts megfelelő elektromos érintkezést a DIN-sínnel. Magas környezeti hőmérsékleten üzemelt modul megérintése előtt várd meg annak lehűlését. |
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 750-495/040-002 háromfázisú teljesítménymérő modul, 690 VAC Rogowski-tekercs, extrém körülményekhez használati útmutató
Biztonság és előkészítés
| Személyi és dokumentációs feltételek | Szerelést és üzembe helyezést csak megfelelően képzett villamos szakember végezhet. Az alkalmazott csatoló vagy vezérlő és a teljes rendszer érvényes kézikönyvét is be kell tartani. |
|---|---|
| Munkavégzés előtt | Kapcsold le az összes tápforrást, védd a berendezést a véletlen visszakapcsolástól, és ellenőrizd a feszültségmentességet. |
| Beépítési hely | Megfelelő kiegészítő házban, szekrényben vagy villamos üzemi helyiségben helyezd el; csak jogosult szakemberek férjenek hozzá. |
| ESD és érintkezők | Biztosíts megfelelő földelést a személyeknél, a munkahelyen és a csomagolásnál. Ne érintsd az adatérintkezőket; sérült vagy deformált érintkezőjű modult cserélni kell. |
| Ex alkalmazás | A konkrét rendszerhez és tanúsítványhoz tartozó teljes gyártói feltételeket kell betartani. |
Vezeték-előkészítés
| Vezeték anyaga és fajtája | Réz, tömör vagy finom elemi szálas. |
|---|---|
| Saját vezeték-keresztmetszet | Tömör vagy finom elemi szálas rézvezeték: 0,25–2,5 mm² / 24–14 AWG. |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch. |
| Kapocspontonként | Egy vezeték csatlakoztatható. |
| UL vezetékfeltétel | UL alkalmazásban tömör vezetékből csak 20–14 AWG, finom elemi szálas vezetékből csak 20–16 AWG engedett. A keresztmetszet a kapocs mechanikai befogadóképességét adja meg; az áramterheléshez megfelelő vezetéket kell választani. |
CAGE CLAMP vezetékcsatlakoztatás
| 1. Rugó megnyitása | A működtetőszerszámot egyenesen helyezd a csatlakozás fölötti négyszögletes nyílásba, és nyisd ki a CAGE CLAMP rugót. |
|---|---|
| 2. Vezeték beillesztése | Helyezd a vezetéket a hozzá tartozó kerek vezetékbevezető nyílásba. |
| 3. Rugó zárása | Vedd ki a működtetőszerszámot; a rugó rögzíti a vezetéket. |
XTR szerelési feltételek
| Szerelési hőmérséklet | A modult −20 °C alatt ne szereld, ne csatlakoztasd és ne kösd át; az alacsonyabb megengedett üzemi hőmérséklet a folyamatos működésre vonatkozik. |
|---|---|
| Vegyes rendszer | Az XTR és a normál kivitel terepi táplálását külön betáplálómodulokkal és az adott kivitelhez tartozó külön tápegységekkel, külön potenciálcsoportokban kell kialakítani. Egy potenciálcsoporton belül ne keverd a kiviteleket. |
| Túlterhelés elleni védelem | Biztosíts megfelelő túlterhelés elleni védelmet, például biztosítós betáplálómodullal vagy külső biztosítóval. |
Mérőrendszer biztonsági előkészítése
| Érintésvédelem | A mérőrendszer valamennyi vezetékét érintésbiztos védelemmel és megfelelő figyelmeztető jelzésekkel kell ellátni. |
|---|---|
| Kiegészítő ház | A ház korlátozza a szennyeződést, biztosítson érintésvédelmet, akadályozza meg a tűz továbbterjedését, védjen UV-sugárzás ellen, legyen mechanikailag stabil, és csak szerszámmal nyitható, jogosult személyeknek hozzáférhető legyen. |
| Szenzor és hálózati topológia | Az áram- és teljesítményméréshez az adott változathoz megadott, IEC 61869 követelményeinek megfelelő mérőátalakítót vagy Rogowski-tekercset kell használni. A hálózati rendszerhez és mérési topológiához tartozó feszültségszinteket, feszültségváltó-előírásokat és az UL alkalmazás külön feltételeit a teljes gyártói kézikönyv szerint kell kiválasztani. |
| SELV/PELV szomszédos modul | Kettős vagy megerősített szigetelés nélkül a mérőmodult nem szabad közvetlenül SELV/PELV modul mellé helyezni; ilyen feltételek mellett 750-616/040-000 távolságmodul szükséges. |
| Leválasztás | A készülék nem tartalmaz beépített leválasztóvédelmet. A csatlakozó rendszert biztosítóval kell védeni, és rendszeroldali leválasztást, valamint túláramvédelmet kell kialakítani. |
| Mérési referenciapotenciál | A három feszültségmérési út nincs elektromosan leválasztva a négy árammérési úttól. Az N csatlakozás a belső mérési referenciapotenciál; az N és az áramcsatlakozások közötti nem kívánt potenciálkülönbség mérési hibát okozhat. |
| Árnyékolás | Árnyékolt analóg jelvezetéket használj. A kábelárnyékolást a szekrény vagy ház belépési pontján nagy felületen, kis impedanciával kösd a földpotenciálhoz. Az adat- és jelvezetékeket elkülönítve vezesd a nagyfeszültségű kábelektől és erős zavarkibocsátó forrásoktól. |
| DIN-sín és forró felület | Biztosíts megfelelő elektromos érintkezést a DIN-sínnel. Magas környezeti hőmérsékleten üzemelt modul megérintése előtt várd meg annak lehűlését. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
