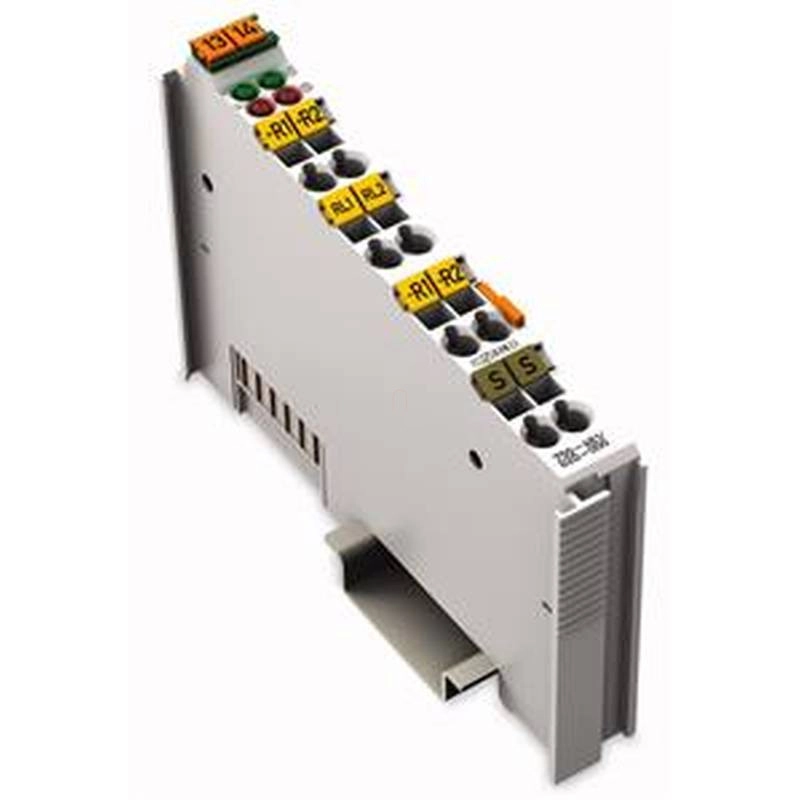

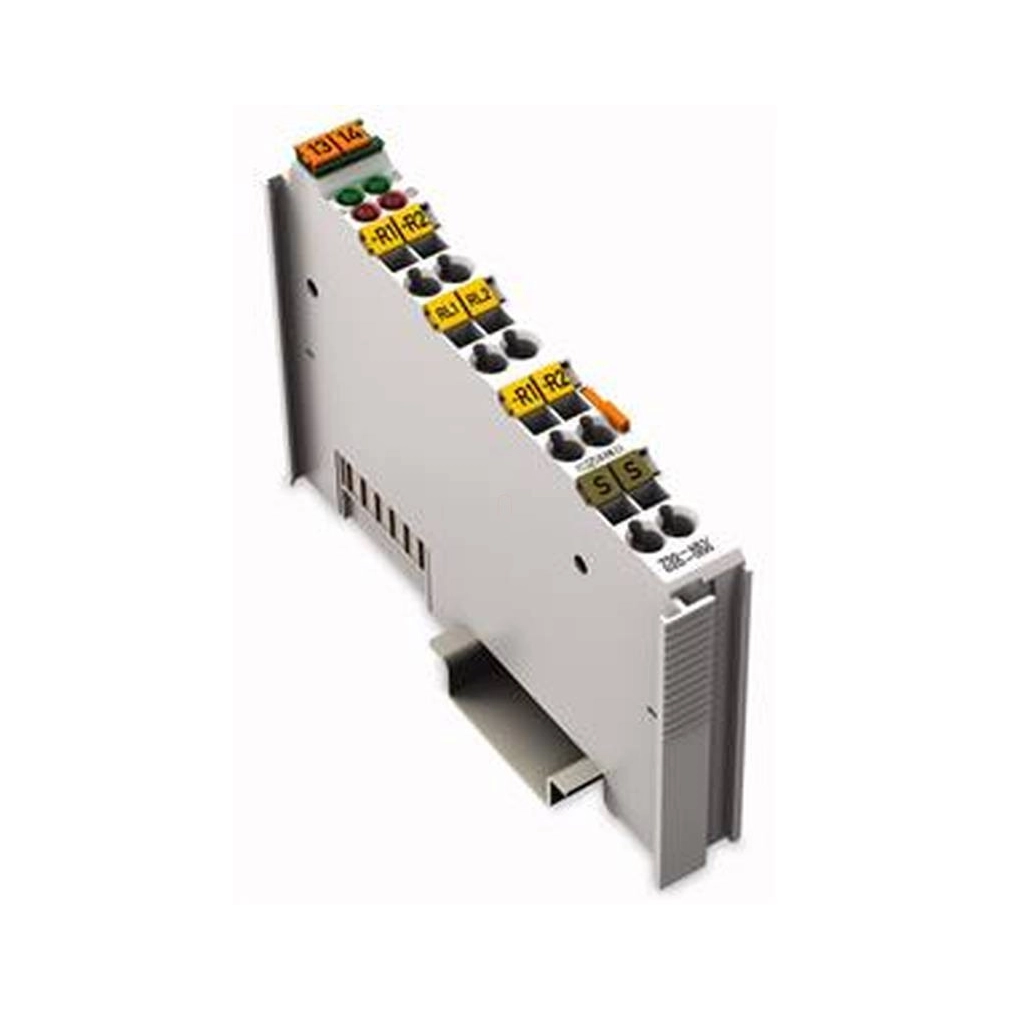

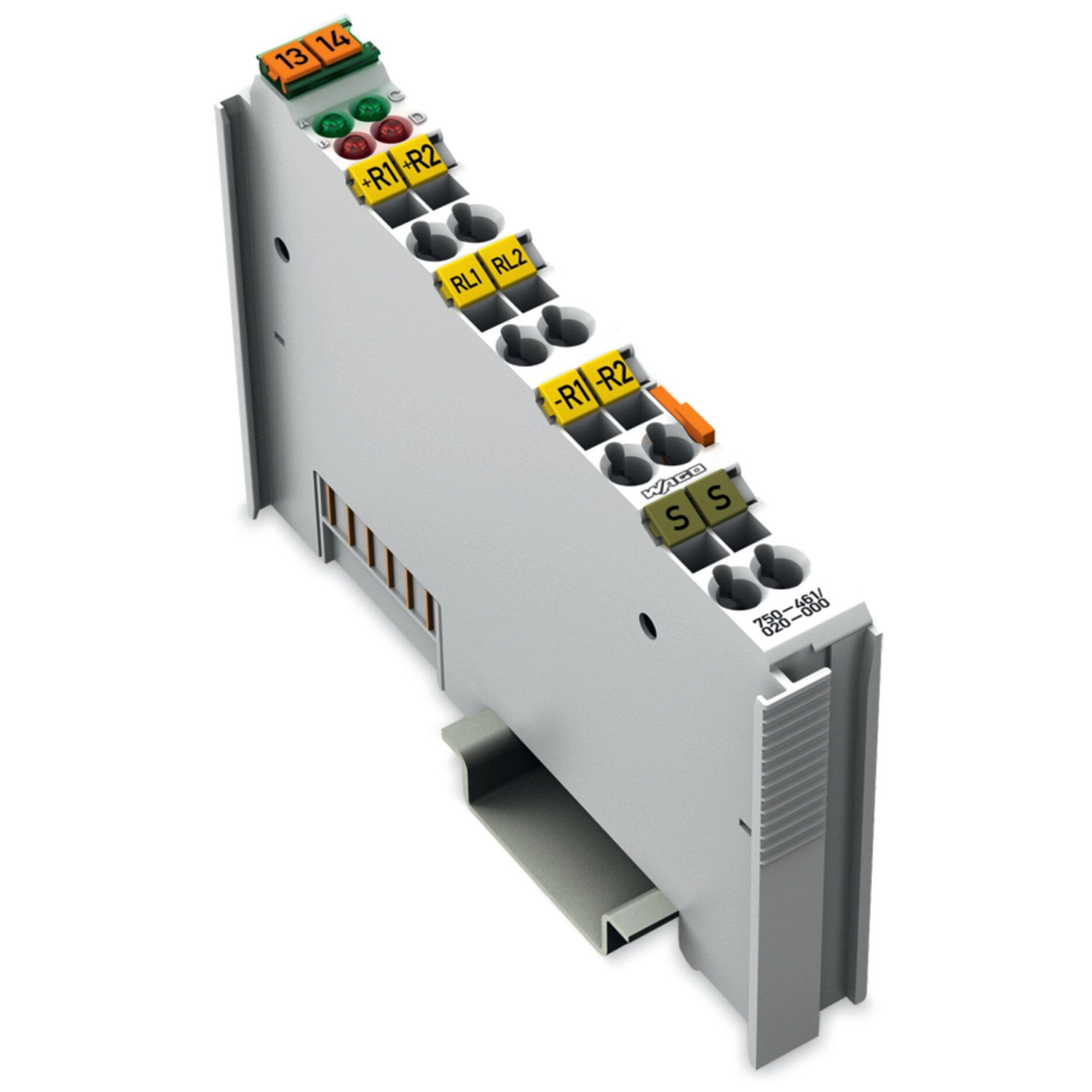

Wago 750-461/020-000 2 csatornás analóg bemeneti modul, NTC 20k ellenállás-szenzorhoz
RRP:202 387 Ft
200 363 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
174 508 Ft
nettó 137 408 Ft
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Ez az analóg bemeneti modul közvetlenül csatlakozik az NTC szenzorokhoz. Két- vagy háromvezetékes szenzorokat lehet csatlakoztatni. A modul automatikusan linearizálja a teljes hőmérsékleti tartományt. A szenzorhibát piros LED jelzi (rövidzár, vezetékszakadás vagy a mérési tartomány túllépése). Zöld LED jelzi a működést és a csatolóval való hibamentes kommunikációt. Az árnyékolás közvetlenül a DIN kalapsínhez csatlakozik.
A Wago 750-461/020-000 kétcsatornás, NTC 20 kΩ ellenállás-szenzorhoz készült analóg bemeneti modul.
Jeltechnika
| Analóg bemenetek száma | 2 |
|---|---|
| Csatornák száma összesen (modul) | 2 |
| Jel típusa | Ellenállásmérés |
| Szenzorcsatlakozás | 2 x (2 vezetékes) |
| Adatszélesség | 2 x 16 bites adat; 2 x 8 bites vezérlés/státusz (opcionális) |
| Átalakítási idő (ált.) | 320 ms |
| A felső mérési tartomány értékének hőmérsékleti hibája (max.) | 0,002 %/K |
| Felbontás (a teljes mérési tartományban) | 0,1 °C |
| Mérési hiba (25 °C) | 0,5 … 3,0 K (hőmérsékletfüggő) |
| Mérőáram (tipikus) | 0,05 mA |
| Válaszidő (max.) | 4 s |
| Szenzortípus | NTC 20 kOhm |
| Mérési hőmérséklet-tartomány | −30 … +130 °C |
Tápellátás és szigetelés
| Tápfeszültség (rendszer) | 5 VDC; adatérintkezőn keresztül |
|---|---|
| Áramfelvétel (5 V rendszerellátás) | 65 mA |
| Szigetelés | 500 V rendszer/terep |
| Indikátorok | Zöld A/C LED: AI1/AI2 működés; piros B/D LED: AI1/AI2 hiba. |
Csatlakozás és kialakítás
| Csatlakozástechnika: bemenetek/kimenetek | 8 x CAGE CLAMP |
|---|---|
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Bemenetek/kimenetek |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 69,8 mm / 2,748 inch |
| Mélység a DIN kalapsín felső részétől | 62,6 mm / 2,465 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Vezetékes interfész | rögzített |
| Szín | világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,899 MJ |
| Tömeg | 51,5 g |
| Megfelelőségi jelölés | CE |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Rögzítési pozíció | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | 4 g az IEC 60068-2-6 szerint |
| Ütésállóság | 15 g az IEC 60068-2-27 szerint |
| EMC zavartűrés | EN 61000-6-2, hajózási tanúsítványok szerint |
| EMC zavarkibocsátás | EN 61000-6-4, hajózási tanúsítványok szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
Működés és egyedi feltételek
| Szenzortípus | NTC 20 kΩ |
|---|---|
| Linearizálás | Automatikusan, a megadott mérési hőmérséklet-tartományban. |
| Hibajelzés | Piros LED: rövidzár, vezetékszakadás vagy a mérési tartomány túllépése. |
| Működésjelzés | Zöld LED: működés és hibamentes kommunikáció a csatolóval. |
| Árnyékolás | Közvetlenül a DIN-sínhez kapcsolódik. |
| Vezetékszám megadási eltérése | Az általános leírás és a család kezelési ábrája két- és háromvezetékes érzékelőt említ. A jelen NTC 20 kΩ változat saját szenzorcsatlakozási mezője 2 × kétvezetékes érzékelőt ad meg; ehhez a változathoz nem általánosítunk háromvezetékes bekötési ajánlást. |
| NTC adatleképezési táblázat korlátja | Az EN NTC-tábla Ω oszlopában 25 °C-nál 20,00 szerepel, míg a megnevezés NTC 20 kΩ. A körülbelül −30 °C alatti hibasorban a bináris mező 0000.1000.0101.0110, a hexadecimális mező 0x2134, a decimális mező 8500; ezek nem azonos számot jelölnek. Ebből a táblázatból nem adható megbízható ellenállás–hőmérséklet vagy PLC-konverziós képlet. |

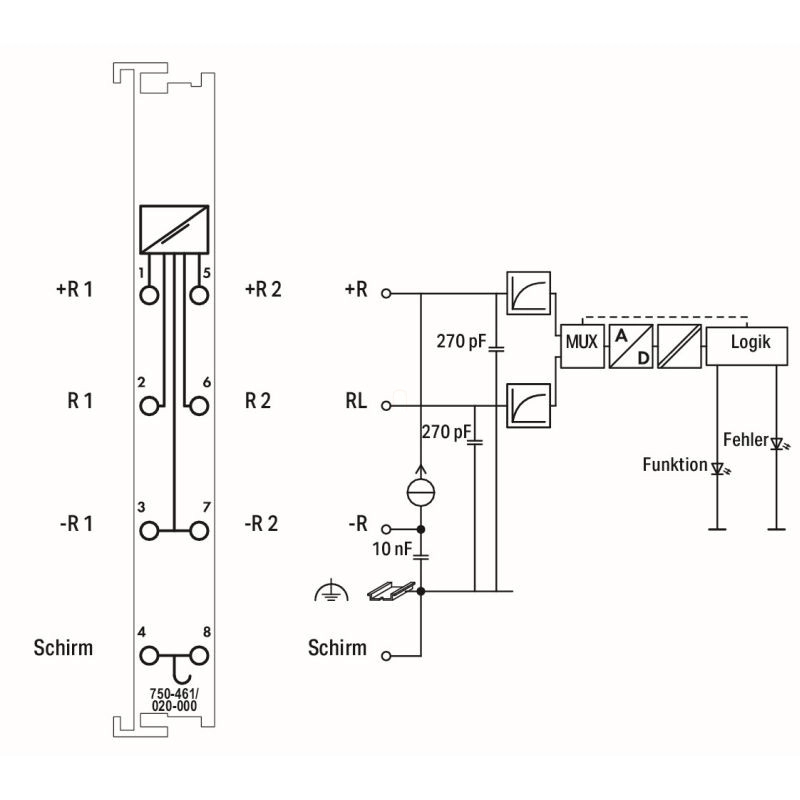

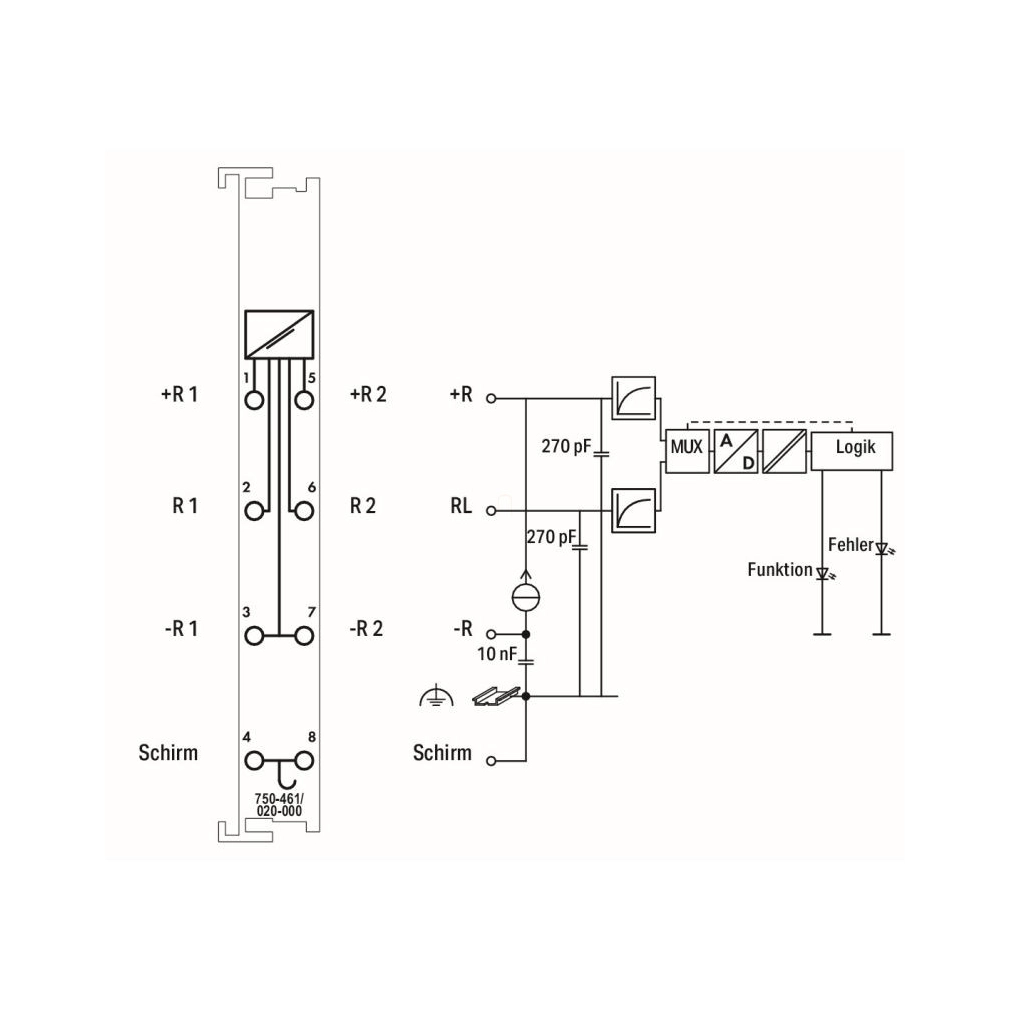

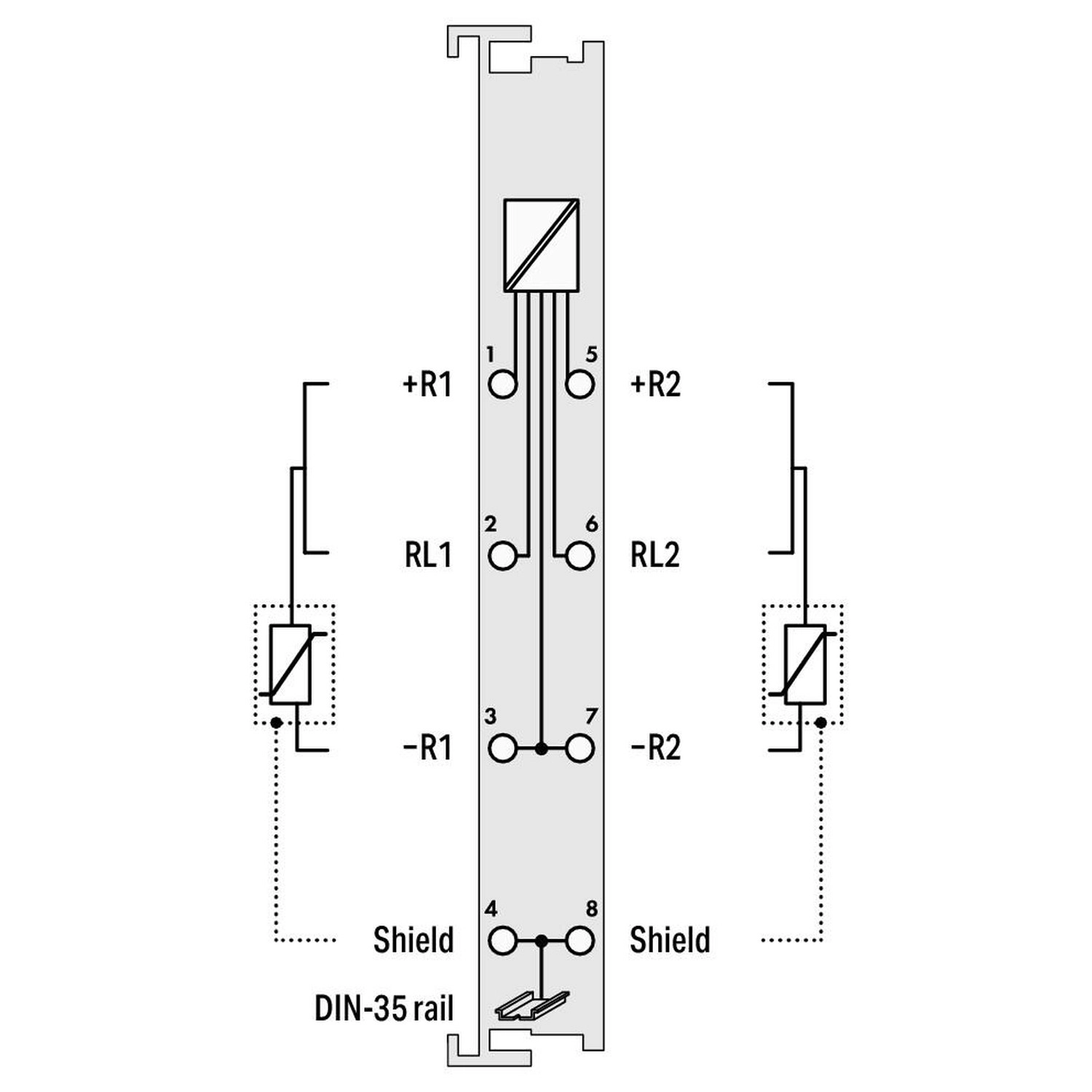

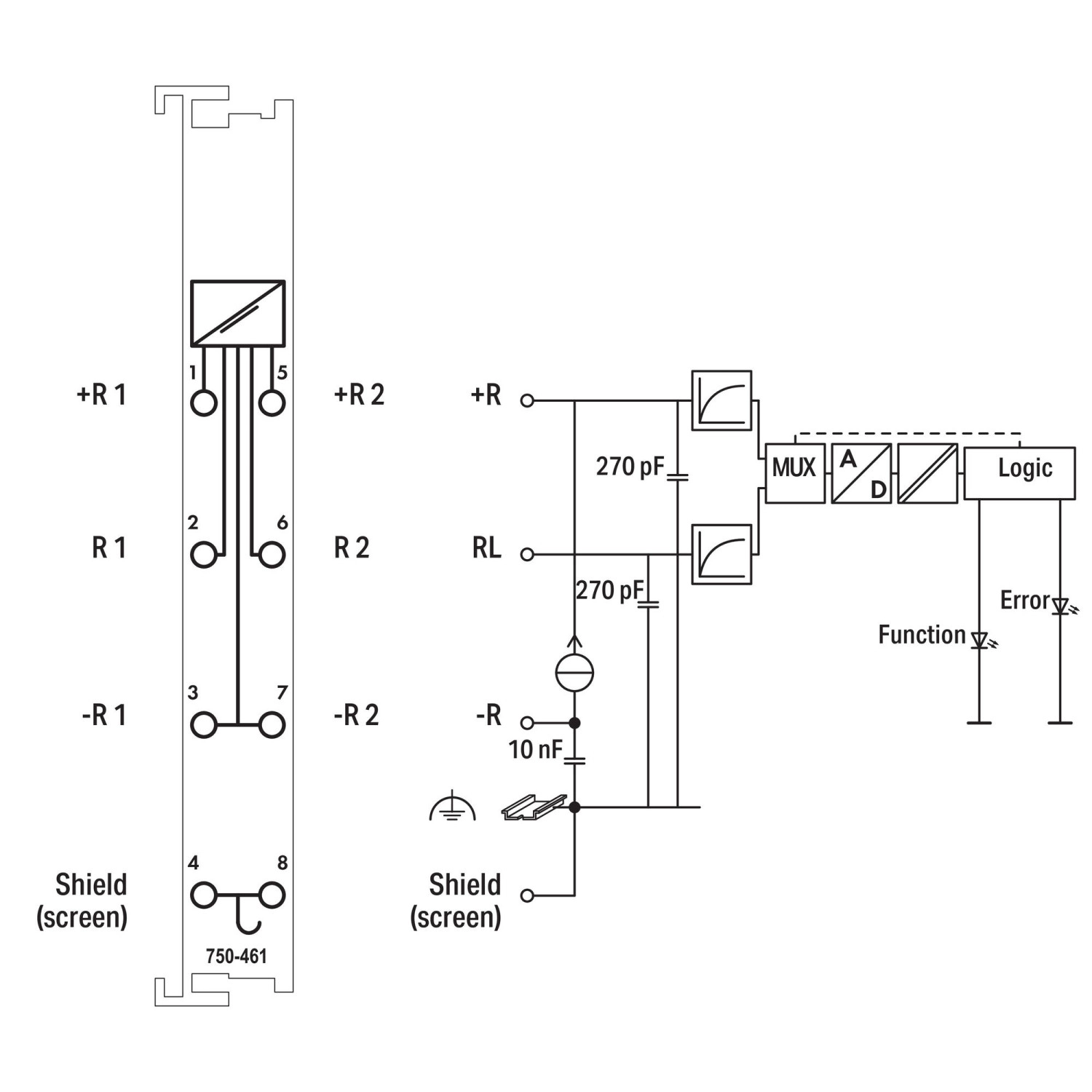

Kapocskiosztás
| 1 | +R1; 1. érzékelő +R |
|---|---|
| 2 | RL1; 1. érzékelő kompenzálóvezetéke |
| 3 | −R1; 1. érzékelő −R |
| 4 | S; árnyékolás |
| 5 | +R2; 2. érzékelő +R |
| 6 | RL2; 2. érzékelő kompenzálóvezetéke |
| 7 | −R2; 2. érzékelő −R |
| 8 | S; árnyékolás |

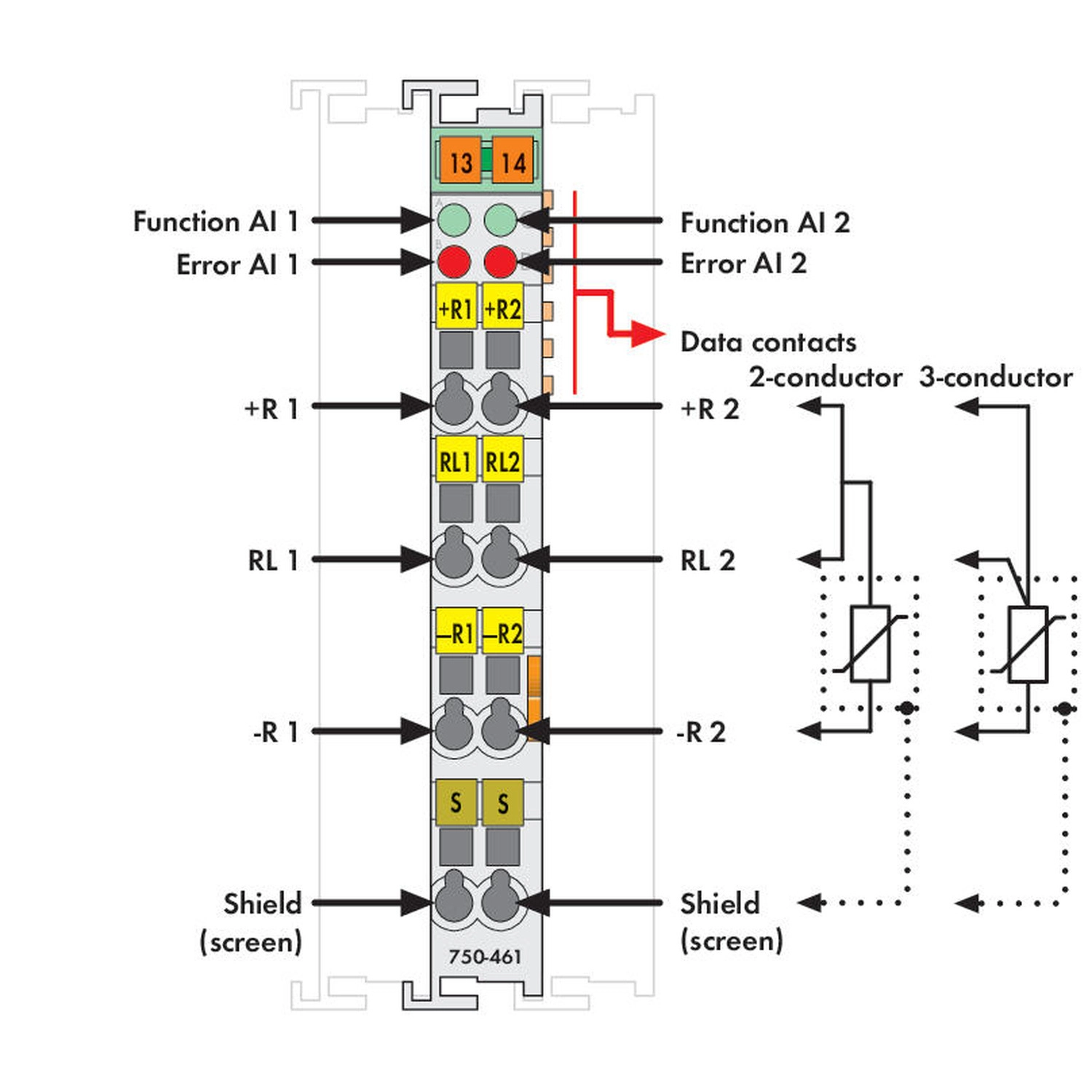

Diagnosztika és rendszerfeltételek
| Zöld A/C LED | 1./2. csatorna; világítva üzemkész és hibamentes helyi busz; nem világítva nem üzemkész vagy megszakadt buszkommunikáció. |
|---|---|
| Piros B/D LED | 1./2. csatorna; világítva a mérési tartomány túllépése vagy el nem érése, illetve vezetékszakadás; kikapcsolva normál működés. |
| Terepi táp továbbítása | Nincsenek tápsínérintkezők; a következő modulok terepi tápellátásához külön betáplálómodul szükséges. |
| Árnyékolás | Csak árnyékolt analóg jelvezetéket használj az árnyékolókapoccsal; biztosíts megfelelő elektromos érintkezést a DIN-sínnel. |
Vezeték-előkészítés
| Vezető | Réz; tömör vagy finom elemi szálas, 0,08–2,5 mm² / 28–14 AWG. |
|---|---|
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch. |
| Kapocspontonként | Egy vezeték; a vezetékfajtához és keresztmetszethez tartozó saját adatok szerint. |
Valós csatlakoztatási lépések
| Kapocs megnyitása | A működtetőszerszámot egyenesen helyezd a kapocspont fölötti négyszögletes nyílásba, és nyisd ki a CAGE CLAMP rugót. |
|---|---|
| Vezeték beillesztése | Helyezd a vezetéket a megfelelő kerek vezetékbevezető nyílásba. |
| Kapocs zárása | Vedd ki a működtetőszerszámot; a rugó ekkor rögzíti a vezetéket. |
Biztonsági feltételek
| Feszültségmentesítés | Szerelés, javítás vagy karbantartás előtt kapcsold le valamennyi tápforrást. |
|---|---|
| Beépítés | Megfelelő házban, szekrényben vagy villamos üzemi helyiségben; csak jogosult, képzett szakemberek számára hozzáférhetően. |
| ESD-védelem | A személyek, munkahely és csomagolás megfelelő földelésével kerüld az elektrosztatikus kisülést. |
| Ex alkalmazás | A teljes rendszer érvényes gyártói Ex előírásai és a konkrét tanúsítvány feltételei kötelezők. A normál vezetékcsatlakoztatási lépések nem helyettesítik ezeket. |
| Leválasztás és túláramvédelem | A rendszer oldalán megfelelő leválasztást és túláramvédelmet kell biztosítani; a készülék nem tartalmaz leválasztóvédelmet, a csatlakozó rendszert biztosítóval védeni kell. |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart; TP TC 020/2011; EAC CoC 03083 |
|---|---|
| KC | National Radio Research Agency; Article 58-2, Clause 3; MSIP-REM-W43-AIM750 |
| UL; normál környezet | Underwriters Laboratories Inc.; UL 508; E175199 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | American Bureau of Shipping; 25-0415412 |
| BSH | Bundesamt fuer Seeschifffahrt und Hydrographie; 1104 |
| BV | Bureau Veritas S.A.; 13453/E0 BV |
| DNV | DNV GL SE; DNV-CG-0339, Aug.2021; TAA0000194 |
| KR | Korean Register of Shipping; KR HMB05880-AC001 |
| LR | Lloyds Register EMEA; LR22180952TA |
| PRS | Polski Rejestr Statków; TE/1101/880590/23 |
| RINA | RINA Germany GmbH; ELE343521XG001 |
| ATEX | TUEV Nord Cert GmbH; EN 60079-0; TUEV14ATEX148929X (II 3 G Ex ec IIC T4 Gc) |
| CCCEx | CQST/CNEx; CNCA-C23-01; 2020312310000213 (Ex ec IIC T4 Gc) |
| IECEx | TUEV Nord Cert GmbH; IEC 60079-0; IECEx TUN 14.0035 X (Ex ec IIC T4 Gc) |
| INMETRO | TÜV Rheinland do Brasil Ltda.; IEC 60079-0; TÜV 12.1297 X |
| UKEx | WAGO GmbH & Co. KG; EN 60079-0; UKCA_WAGO22UKEX003X_ec |
| UL; robbanásveszélyes környezet | Underwriters Laboratories Inc.; UL 121201; E198726 |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 1303-86-2; 1317-36-8; 25550-51-0; 7439-92-1 |
|---|---|
| REACH jelöltlistás anyagok külön listája | 4-Methyl-1,2-cyclohexanedicarboxylic anhydride; Diboron trioxide; Lead; Lead monoxide. A CAS- és anyaglistát nem párosítjuk soronként. |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentességek | 7(c)-I |
| SCIP; Ausztria | 20315c01-7772-43a2-b9c6-39119ef59a9a |
| SCIP; Belgium | 4f6e8d85-eaec-43f8-b85d-7985d5986d11 |
| SCIP; Bulgária | d5fda3f6-4d50-4f36-8361-f162a6ce198a |
| SCIP; Csehország | 208acdf4-d74b-44c9-ab7d-1f0486cdf689 |
| SCIP; Dánia | 52af5c90-f5c6-4d4e-aa3a-b8995dffd484 |
| SCIP; Finnország | 958052b6-de08-4e27-a7ec-85f04989cab2 |
| SCIP; Franciaország | a05ba135-10ed-4514-b786-af16f05d92ce |
| SCIP; Németország | a78bf884-ca80-46ac-9805-af484372ba9a |
| SCIP; Magyarország | f6402f41-b3fa-46f1-93b7-dd22477bd451 |
| SCIP; Olaszország | 429a6bd6-9c56-4f08-a041-e1243ed80ac6 |
| SCIP; Hollandia | 24489d36-acda-4a07-841a-4857499bd6be |
| SCIP; Lengyelország | 019e7a17-91e2-43cf-adea-9fc305e7b35c |
| SCIP; Románia | cd3c56c7-0af7-423a-ae45-1a09189220e6 |
| SCIP; Svédország | 07e81fe7-7a85-47de-ac7b-93299efb1c0f |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-106 | Csoportjelölő-tartó |
| 750-100 | Jelölőkártya; A4-es papíron; üres |
| 2009-145 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Hány csatornája van?
Két analóg bemeneti csatorna.
Mekkora csupaszolási hossz szükséges?
8–9 mm.
Milyen jelekhez használható?
NTC 20 kΩ. A saját táblázat szerinti tartományok és feltételek érvényesek.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai szakmai tudásukat és a rendelkezésre álló gyári adatokat felhasználva készítették ezt a leírást, hogy segítsék megalapozott vásárlási döntésedet. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
750-461/020-000
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
51,5 g/db
Cikkszám
4045454408046
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 750-461/020-000 2 csatornás analóg bemeneti modul, NTC 20k ellenállás-szenzorhoz műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 750-461/020-000 |
| GTIN / EAN | 4045454408046 |
| Terméktípus | Kétcsatornás analóg bemeneti modul |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85437090990 |
| Termékcsoport | 15 (I/O-rendszer) |
Termékbesorolások
| UNSPSC | 32101505 |
|---|---|
| eCl@ss 10.0 | 27-24-26-01 |
| eCl@ss 9.0 | 27-24-26-01 |
| ETIM 9.0 | EC001596 |
| ETIM 10.0 | EC001596 |
| ECCN | NO US CLASSIFICATION |
Jeltechnika
| Analóg bemenetek száma | 2 |
|---|---|
| Csatornák száma összesen (modul) | 2 |
| Jel típusa | Ellenállásmérés |
| Szenzorcsatlakozás | 2 x (2 vezetékes) |
| Adatszélesség | 2 x 16 bites adat; 2 x 8 bites vezérlés/státusz (opcionális) |
| Átalakítási idő (ált.) | 320 ms |
| A felső mérési tartomány értékének hőmérsékleti hibája (max.) | 0,002 %/K |
| Felbontás (a teljes mérési tartományban) | 0,1 °C |
| Mérési hiba (25 °C) | 0,5 … 3,0 K (hőmérsékletfüggő) |
| Mérőáram (tipikus) | 0,05 mA |
| Válaszidő (max.) | 4 s |
| Szenzortípus | NTC 20 kOhm |
| Mérési hőmérséklet-tartomány | −30 … +130 °C |
Tápellátás és szigetelés
| Tápfeszültség (rendszer) | 5 VDC; adatérintkezőn keresztül |
|---|---|
| Áramfelvétel (5 V rendszerellátás) | 65 mA |
| Szigetelés | 500 V rendszer/terep |
| Indikátorok | Zöld A/C LED: AI1/AI2 működés; piros B/D LED: AI1/AI2 hiba. |
Csatlakozás és kialakítás
| Csatlakozástechnika: bemenetek/kimenetek | 8 x CAGE CLAMP |
|---|---|
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Bemenetek/kimenetek |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 69,8 mm / 2,748 inch |
| Mélység a DIN kalapsín felső részétől | 62,6 mm / 2,465 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Vezetékes interfész | rögzített |
| Szín | világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,899 MJ |
| Tömeg | 51,5 g |
| Megfelelőségi jelölés | CE |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Rögzítési pozíció | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | 4 g az IEC 60068-2-6 szerint |
| Ütésállóság | 15 g az IEC 60068-2-27 szerint |
| EMC zavartűrés | EN 61000-6-2, hajózási tanúsítványok szerint |
| EMC zavarkibocsátás | EN 61000-6-4, hajózási tanúsítványok szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
Működés és egyedi feltételek
| Szenzortípus | NTC 20 kΩ |
|---|---|
| Linearizálás | Automatikusan, a megadott mérési hőmérséklet-tartományban. |
| Hibajelzés | Piros LED: rövidzár, vezetékszakadás vagy a mérési tartomány túllépése. |
| Működésjelzés | Zöld LED: működés és hibamentes kommunikáció a csatolóval. |
| Árnyékolás | Közvetlenül a DIN-sínhez kapcsolódik. |
| Vezetékszám megadási eltérése | Az általános leírás és a család kezelési ábrája két- és háromvezetékes érzékelőt említ. A jelen NTC 20 kΩ változat saját szenzorcsatlakozási mezője 2 × kétvezetékes érzékelőt ad meg; ehhez a változathoz nem általánosítunk háromvezetékes bekötési ajánlást. |
| NTC adatleképezési táblázat korlátja | Az EN NTC-tábla Ω oszlopában 25 °C-nál 20,00 szerepel, míg a megnevezés NTC 20 kΩ. A körülbelül −30 °C alatti hibasorban a bináris mező 0000.1000.0101.0110, a hexadecimális mező 0x2134, a decimális mező 8500; ezek nem azonos számot jelölnek. Ebből a táblázatból nem adható megbízható ellenállás–hőmérséklet vagy PLC-konverziós képlet. |
Kapocskiosztás
| 1 | +R1; 1. érzékelő +R |
|---|---|
| 2 | RL1; 1. érzékelő kompenzálóvezetéke |
| 3 | −R1; 1. érzékelő −R |
| 4 | S; árnyékolás |
| 5 | +R2; 2. érzékelő +R |
| 6 | RL2; 2. érzékelő kompenzálóvezetéke |
| 7 | −R2; 2. érzékelő −R |
| 8 | S; árnyékolás |
Diagnosztika és rendszerfeltételek
| Zöld A/C LED | 1./2. csatorna; világítva üzemkész és hibamentes helyi busz; nem világítva nem üzemkész vagy megszakadt buszkommunikáció. |
|---|---|
| Piros B/D LED | 1./2. csatorna; világítva a mérési tartomány túllépése vagy el nem érése, illetve vezetékszakadás; kikapcsolva normál működés. |
| Terepi táp továbbítása | Nincsenek tápsínérintkezők; a következő modulok terepi tápellátásához külön betáplálómodul szükséges. |
| Árnyékolás | Csak árnyékolt analóg jelvezetéket használj az árnyékolókapoccsal; biztosíts megfelelő elektromos érintkezést a DIN-sínnel. |
Vezeték-előkészítés
| Vezető | Réz; tömör vagy finom elemi szálas, 0,08–2,5 mm² / 28–14 AWG. |
|---|---|
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch. |
| Kapocspontonként | Egy vezeték; a vezetékfajtához és keresztmetszethez tartozó saját adatok szerint. |
Valós csatlakoztatási lépések
| Kapocs megnyitása | A működtetőszerszámot egyenesen helyezd a kapocspont fölötti négyszögletes nyílásba, és nyisd ki a CAGE CLAMP rugót. |
|---|---|
| Vezeték beillesztése | Helyezd a vezetéket a megfelelő kerek vezetékbevezető nyílásba. |
| Kapocs zárása | Vedd ki a működtetőszerszámot; a rugó ekkor rögzíti a vezetéket. |
Biztonsági feltételek
| Feszültségmentesítés | Szerelés, javítás vagy karbantartás előtt kapcsold le valamennyi tápforrást. |
|---|---|
| Beépítés | Megfelelő házban, szekrényben vagy villamos üzemi helyiségben; csak jogosult, képzett szakemberek számára hozzáférhetően. |
| ESD-védelem | A személyek, munkahely és csomagolás megfelelő földelésével kerüld az elektrosztatikus kisülést. |
| Ex alkalmazás | A teljes rendszer érvényes gyártói Ex előírásai és a konkrét tanúsítvány feltételei kötelezők. A normál vezetékcsatlakoztatási lépések nem helyettesítik ezeket. |
| Leválasztás és túláramvédelem | A rendszer oldalán megfelelő leválasztást és túláramvédelmet kell biztosítani; a készülék nem tartalmaz leválasztóvédelmet, a csatlakozó rendszert biztosítóval védeni kell. |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart; TP TC 020/2011; EAC CoC 03083 |
|---|---|
| KC | National Radio Research Agency; Article 58-2, Clause 3; MSIP-REM-W43-AIM750 |
| UL; normál környezet | Underwriters Laboratories Inc.; UL 508; E175199 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | American Bureau of Shipping; 25-0415412 |
| BSH | Bundesamt fuer Seeschifffahrt und Hydrographie; 1104 |
| BV | Bureau Veritas S.A.; 13453/E0 BV |
| DNV | DNV GL SE; DNV-CG-0339, Aug.2021; TAA0000194 |
| KR | Korean Register of Shipping; KR HMB05880-AC001 |
| LR | Lloyds Register EMEA; LR22180952TA |
| PRS | Polski Rejestr Statków; TE/1101/880590/23 |
| RINA | RINA Germany GmbH; ELE343521XG001 |
| ATEX | TUEV Nord Cert GmbH; EN 60079-0; TUEV14ATEX148929X (II 3 G Ex ec IIC T4 Gc) |
| CCCEx | CQST/CNEx; CNCA-C23-01; 2020312310000213 (Ex ec IIC T4 Gc) |
| IECEx | TUEV Nord Cert GmbH; IEC 60079-0; IECEx TUN 14.0035 X (Ex ec IIC T4 Gc) |
| INMETRO | TÜV Rheinland do Brasil Ltda.; IEC 60079-0; TÜV 12.1297 X |
| UKEx | WAGO GmbH & Co. KG; EN 60079-0; UKCA_WAGO22UKEX003X_ec |
| UL; robbanásveszélyes környezet | Underwriters Laboratories Inc.; UL 121201; E198726 |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 1303-86-2; 1317-36-8; 25550-51-0; 7439-92-1 |
|---|---|
| REACH jelöltlistás anyagok külön listája | 4-Methyl-1,2-cyclohexanedicarboxylic anhydride; Diboron trioxide; Lead; Lead monoxide. A CAS- és anyaglistát nem párosítjuk soronként. |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentességek | 7(c)-I |
| SCIP; Ausztria | 20315c01-7772-43a2-b9c6-39119ef59a9a |
| SCIP; Belgium | 4f6e8d85-eaec-43f8-b85d-7985d5986d11 |
| SCIP; Bulgária | d5fda3f6-4d50-4f36-8361-f162a6ce198a |
| SCIP; Csehország | 208acdf4-d74b-44c9-ab7d-1f0486cdf689 |
| SCIP; Dánia | 52af5c90-f5c6-4d4e-aa3a-b8995dffd484 |
| SCIP; Finnország | 958052b6-de08-4e27-a7ec-85f04989cab2 |
| SCIP; Franciaország | a05ba135-10ed-4514-b786-af16f05d92ce |
| SCIP; Németország | a78bf884-ca80-46ac-9805-af484372ba9a |
| SCIP; Magyarország | f6402f41-b3fa-46f1-93b7-dd22477bd451 |
| SCIP; Olaszország | 429a6bd6-9c56-4f08-a041-e1243ed80ac6 |
| SCIP; Hollandia | 24489d36-acda-4a07-841a-4857499bd6be |
| SCIP; Lengyelország | 019e7a17-91e2-43cf-adea-9fc305e7b35c |
| SCIP; Románia | cd3c56c7-0af7-423a-ae45-1a09189220e6 |
| SCIP; Svédország | 07e81fe7-7a85-47de-ac7b-93299efb1c0f |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-106 | Csoportjelölő-tartó |
| 750-100 | Jelölőkártya; A4-es papíron; üres |
| 2009-145 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.09.10. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 750-461/020-000 2 csatornás analóg bemeneti modul, NTC 20k ellenállás-szenzorhoz használati útmutató
Biztonság és előkészítés
| Feszültségmentesítés | Szerelés, javítás vagy karbantartás előtt kapcsold le valamennyi tápforrást. |
|---|---|
| Beépítés | Megfelelő házban, szekrényben vagy villamos üzemi helyiségben; csak jogosult, képzett szakemberek számára hozzáférhetően. |
| ESD-védelem | A személyek, munkahely és csomagolás megfelelő földelésével kerüld az elektrosztatikus kisülést. |
| Ex alkalmazás | A teljes rendszer érvényes gyártói Ex előírásai és a konkrét tanúsítvány feltételei kötelezők. A normál vezetékcsatlakoztatási lépések nem helyettesítik ezeket. |
| Leválasztás és túláramvédelem | A rendszer oldalán megfelelő leválasztást és túláramvédelmet kell biztosítani; a készülék nem tartalmaz leválasztóvédelmet, a csatlakozó rendszert biztosítóval védeni kell. |
| Vezető | Réz; tömör vagy finom elemi szálas, 0,08–2,5 mm² / 28–14 AWG. |
|---|---|
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch. |
| Kapocspontonként | Egy vezeték; a vezetékfajtához és keresztmetszethez tartozó saját adatok szerint. |
Vezeték csatlakoztatása
A működtetőszerszámot egyenesen helyezd a kapocspont fölötti négyszögletes nyílásba, és nyisd ki a CAGE CLAMP rugót.
Helyezd a vezetéket a megfelelő kerek vezetékbevezető nyílásba.
Vedd ki a működtetőszerszámot; a rugó ekkor rögzíti a vezetéket.
Saját kapocskiosztás
| 1 | +R1; 1. érzékelő +R |
|---|---|
| 2 | RL1; 1. érzékelő kompenzálóvezetéke |
| 3 | −R1; 1. érzékelő −R |
| 4 | S; árnyékolás |
| 5 | +R2; 2. érzékelő +R |
| 6 | RL2; 2. érzékelő kompenzálóvezetéke |
| 7 | −R2; 2. érzékelő −R |
| 8 | S; árnyékolás |
Jelzés és alkalmazási feltételek
| Zöld A/C LED | 1./2. csatorna; világítva üzemkész és hibamentes helyi busz; nem világítva nem üzemkész vagy megszakadt buszkommunikáció. |
|---|---|
| Piros B/D LED | 1./2. csatorna; világítva a mérési tartomány túllépése vagy el nem érése, illetve vezetékszakadás; kikapcsolva normál működés. |
| Terepi táp továbbítása | Nincsenek tápsínérintkezők; a következő modulok terepi tápellátásához külön betáplálómodul szükséges. |
| Árnyékolás | Csak árnyékolt analóg jelvezetéket használj az árnyékolókapoccsal; biztosíts megfelelő elektromos érintkezést a DIN-sínnel. |
| Szenzortípus | NTC 20 kΩ |
|---|---|
| Linearizálás | Automatikusan, a megadott mérési hőmérséklet-tartományban. |
| Hibajelzés | Piros LED: rövidzár, vezetékszakadás vagy a mérési tartomány túllépése. |
| Működésjelzés | Zöld LED: működés és hibamentes kommunikáció a csatolóval. |
| Árnyékolás | Közvetlenül a DIN-sínhez kapcsolódik. |
| Vezetékszám megadási eltérése | Az általános leírás és a család kezelési ábrája két- és háromvezetékes érzékelőt említ. A jelen NTC 20 kΩ változat saját szenzorcsatlakozási mezője 2 × kétvezetékes érzékelőt ad meg; ehhez a változathoz nem általánosítunk háromvezetékes bekötési ajánlást. |
| NTC adatleképezési táblázat korlátja | Az EN NTC-tábla Ω oszlopában 25 °C-nál 20,00 szerepel, míg a megnevezés NTC 20 kΩ. A körülbelül −30 °C alatti hibasorban a bináris mező 0000.1000.0101.0110, a hexadecimális mező 0x2134, a decimális mező 8500; ezek nem azonos számot jelölnek. Ebből a táblázatból nem adható megbízható ellenállás–hőmérséklet vagy PLC-konverziós képlet. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
