Wago 750-461/000-007 2 csatornás analóg bemeneti modul, ellenállásmérés: 10–5000 Ohm
RRP:202 387 Ft
200 363 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
174 508 Ft
nettó 137 408 Ft
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Ez az analóg bemeneti modul közvetlenül csatlakoztatható ellenállásokhoz 10R és 5k0 közötti ellenállásméréshez. Két- vagy háromvezetékes szenzorokat lehet csatlakoztatni. A modul automatikusan linearizálja a teljes hőmérsékleti tartományt. A szenzorhibát piros LED jelzi (rövidzár, vezetékszakadás vagy a mérési tartomány túllépése). Zöld LED jelzi a működést és a csatolóval való hibamentes kommunikációt. Az árnyékolás közvetlenül a DIN kalapsínhez csatlakozik.

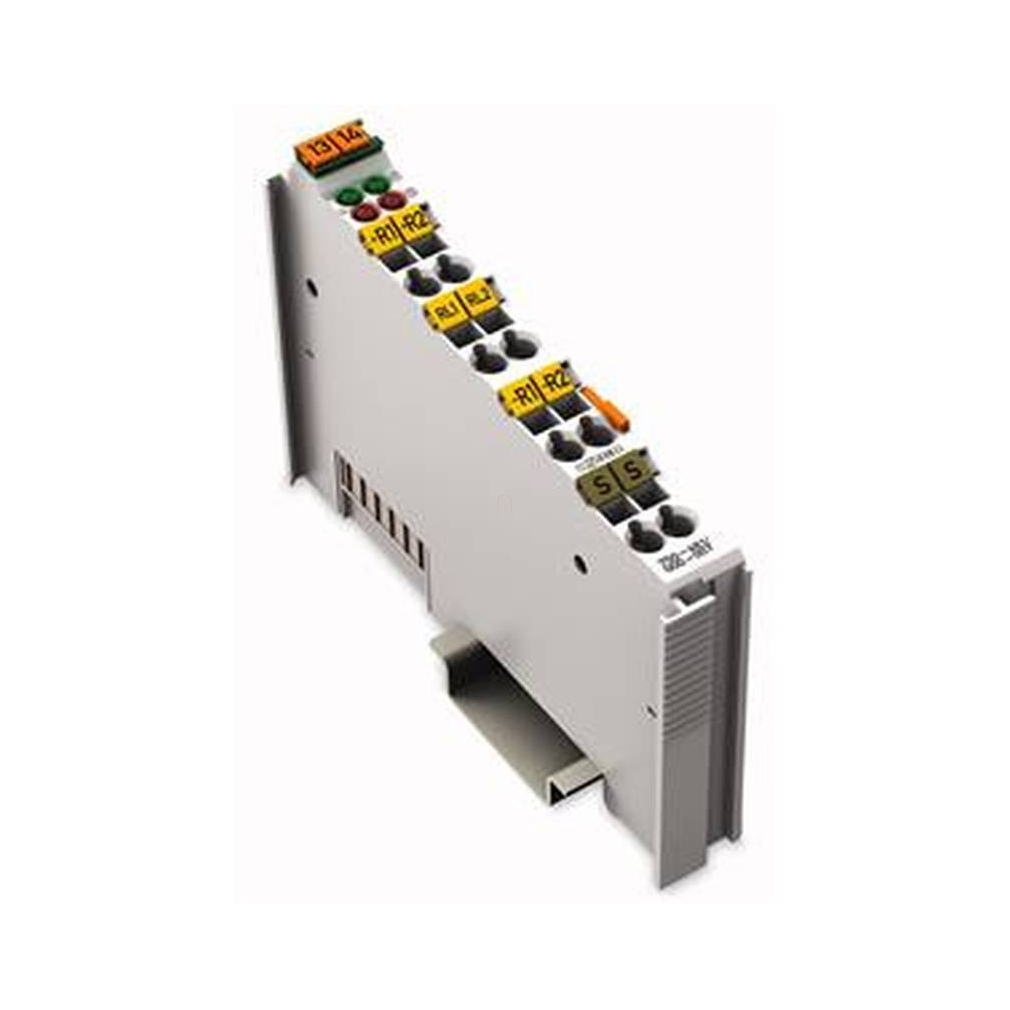

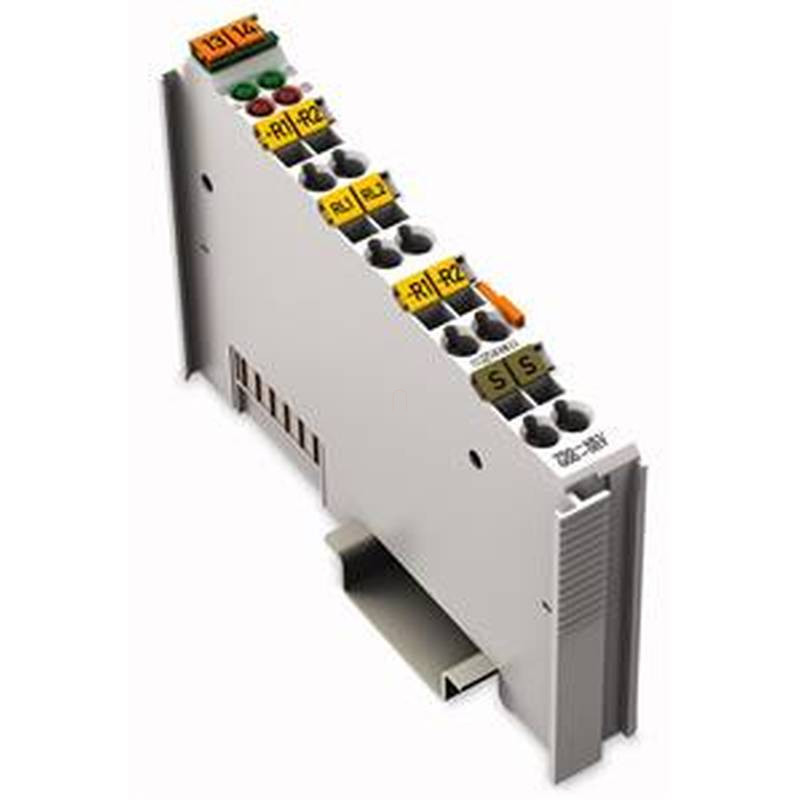

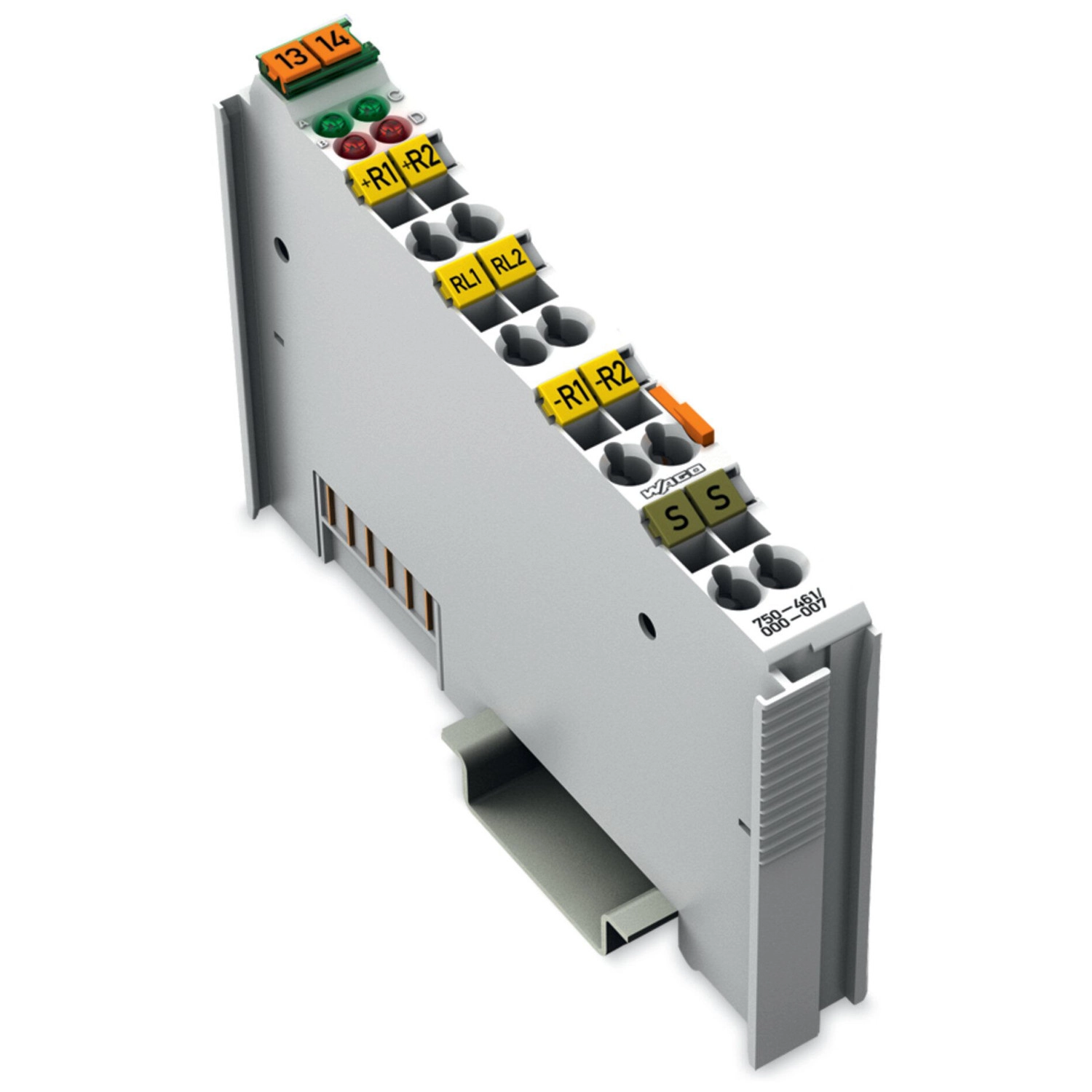

A Wago 750-461/000-007 kétcsatornás analóg bemeneti modul 10 Ω–5 kΩ közötti közvetlen ellenállásmérésre szolgál, 0,5 Ω felbontással. A saját változathoz kizárólag kétvezetékes csatlakozás tartozik. A jellemző átalakítási idő 320 ms csatornánként, az első érvényes értékig tartó válaszidő legfeljebb 4 s. A magyar családi leírás és az egyedi kézikönyvi megadások eltérései külön feltételtáblázatban szerepelnek.
Mérési és villamos adatok
| Analóg bemenetek / modulcsatornák | 2 / 2 |
|---|---|
| Mérési tartomány; érzékelőtípus | 10 Ω–5 kΩ; 10R…5k0 |
| Jeltípus megnevezése a magyar táblázatban | Potenciométer pozíciói |
| Szenzorcsatlakozás | 2 × 2 vezetékes; a kézikönyv ellenállásméréshez kizárólag kétvezetékes csatlakozást enged. |
| Adatszélesség | 2 × 16 bites adat; opcionálisan 2 × 8 bites vezérlés/státusz |
| Felbontás a teljes mérési tartományban | 0,5 Ω |
| Átalakítási idő, jellemző | 320 ms |
| Mérési hiba referencia-hőmérséklete | 25 °C |
| Mérési hiba, legnagyobb eltérés | A felső tartománybeli érték 0,2%-a |
| Hőmérsékleti hiba, maximum | A felső mérési tartomány értékének 0,01%/K értéke |
| Mérőáram, jellemző | 0,5 mA |
| Válaszidő, maximum | 4 s |
| Rendszertáp | 5 V DC; adatérintkezőn keresztül |
| Rendszerellátás fogyasztása | 80 mA az 5 V-os rendszerellátásból |
| Rendszer/terep szigetelése | 500 V |
| Zöld A/C LED | AI1 és AI2 működése |
| Piros B/D LED | AI1 és AI2 hibája; a saját változat kézikönyve a mérési tartomány túllépését nevezi meg. |
Működés és rajzi jelölések
| Működésjelzés | Zöld LED jelzi a működést és a csatolóval való hibamentes kommunikációt. |
|---|---|
| Árnyékolás | Közvetlenül a DIN-sínhez csatlakozik. |
| Bal csatorna kapocsjelölései | 1: +R1; 2: RL1; 3: −R1; 4: árnyékolás |
| Jobb csatorna kapocsjelölései | 5: +R2; 6: RL2; 7: −R2; 8: árnyékolás |
| Árnyékolási és visszavezetési pontok | A 3/7 pont közös −R pont; a 4/8 pont közös árnyékolási pont, a DIN35-sínhez kapcsolódik. |

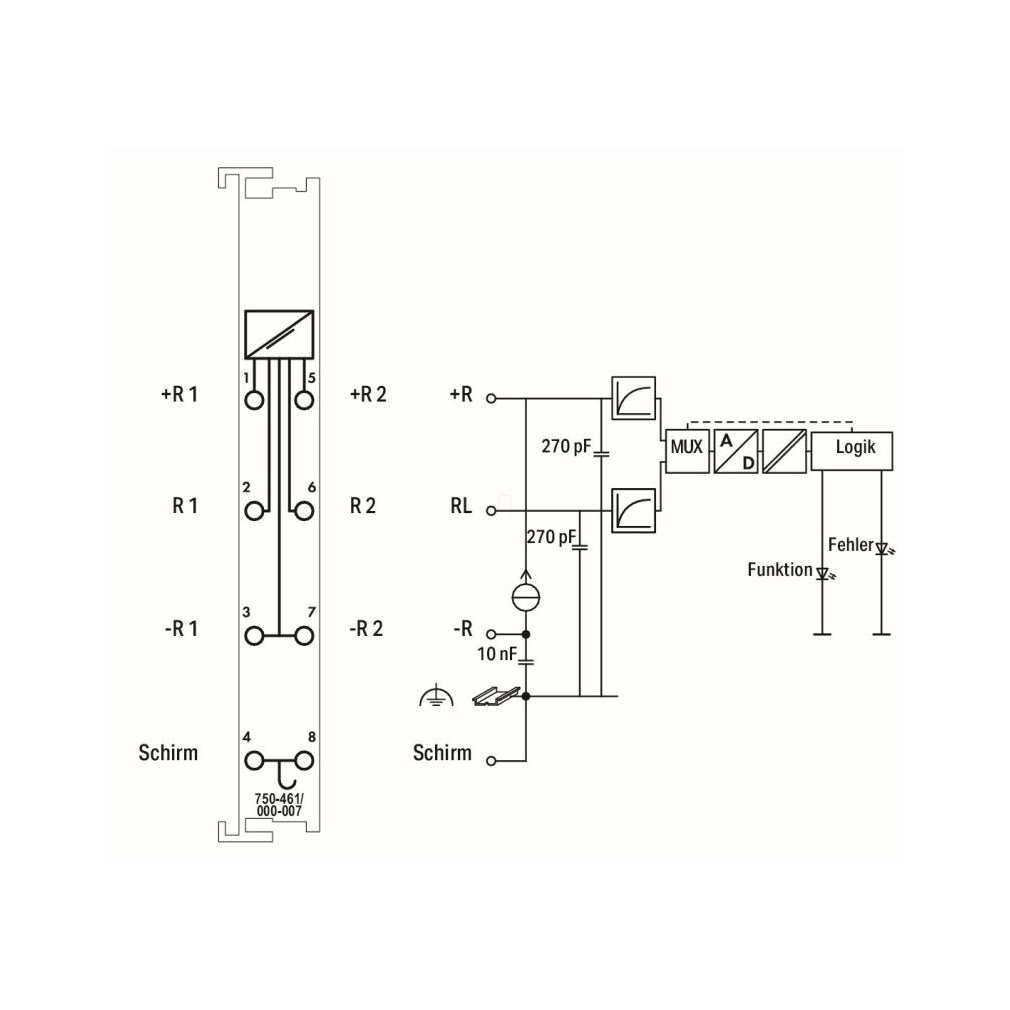

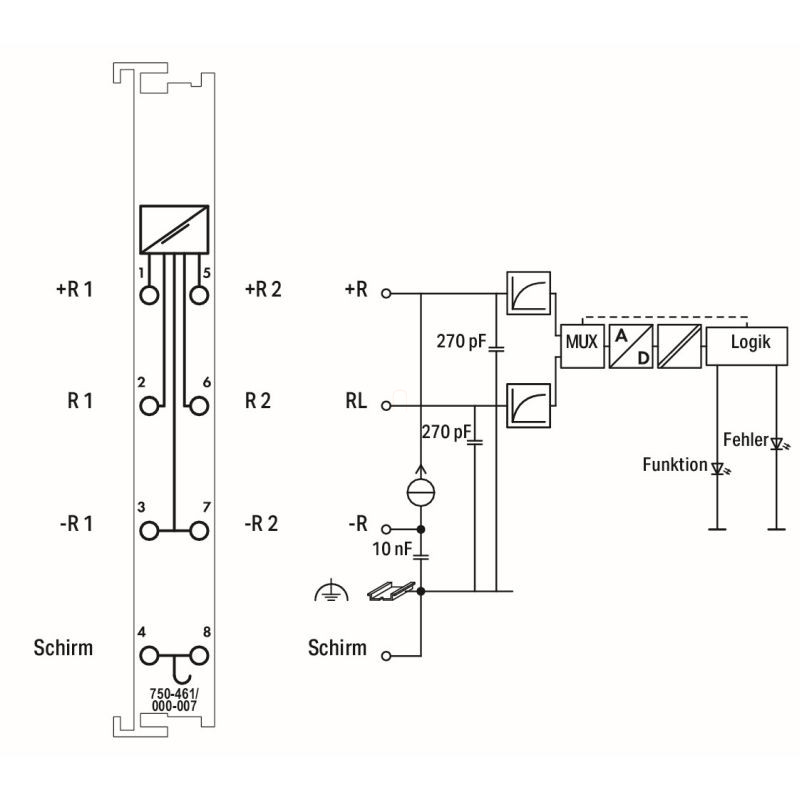

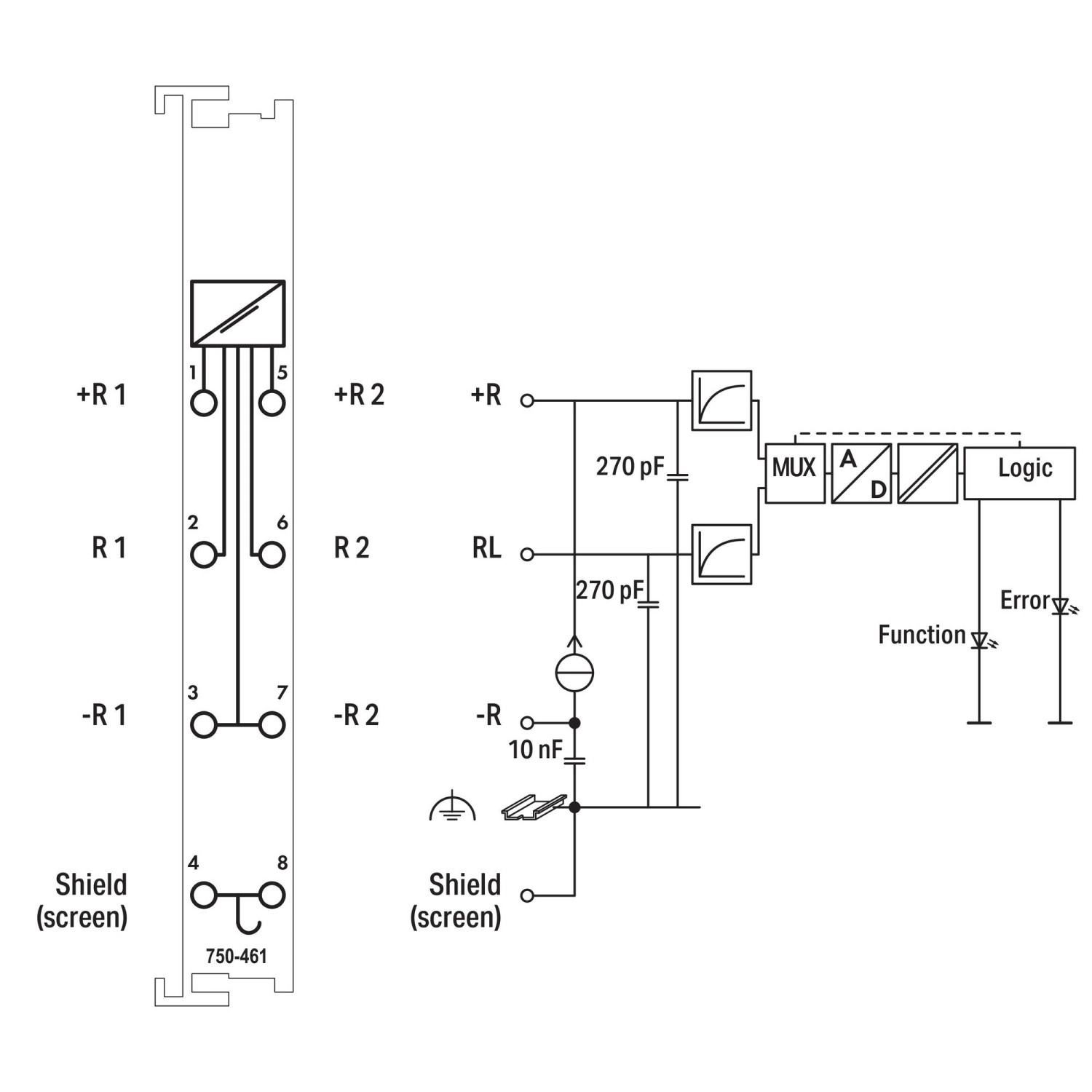

| Belső kapcsolási rajz | A +R és RL bemeneteknél 270 pF, a −R és az árnyékolás között 10 nF szerepel; MUX, A/D és logikai egység, külön működés- és hibajelzés. |

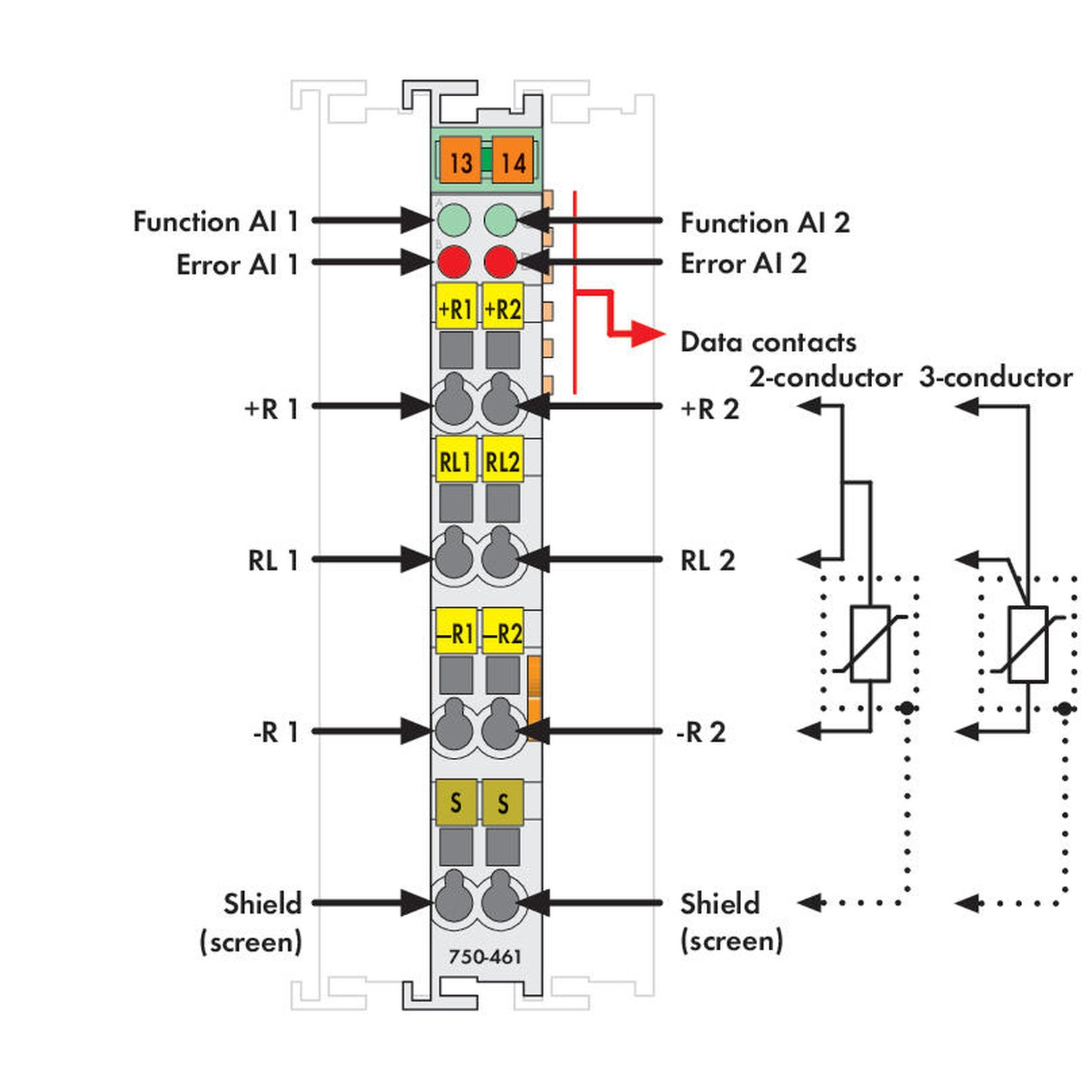

| Adatlap családi kapcsolási képe | Két- és háromvezetékes érzékelőket is ábrázol; ez nem írja felül a saját ellenállásmérő változat kizárólag kétvezetékes csatlakozását. |
Saját ellenállásmérési folyamatadatok
| Adatformátum | A saját /000-007 közvetlen ellenállásértékét 16 bites szóban adja; 1 digit = 0,5 Ω. A kódok a gyári táblázat nyers értékei, nem a mérési tartomány bővítése. |
|---|---|
| 0 Ω | Bináris: 1110.1100.0000.0000; hexadecimális: 0xEC00; decimális: −5120; státusz: 0x00; hibajelző LED kikapcsolva. |
| 10 Ω | Bináris: 0000.0000.0001.0100; hexadecimális: 0x0014; decimális: 20; státusz: 0x00; hibajelző LED kikapcsolva. |
| 100 Ω | Bináris: 0000.0000.1100.1000; hexadecimális: 0x00C8; decimális: 200; státusz: 0x00; hibajelző LED kikapcsolva. |
| 200 Ω | Bináris: 0000.0001.1001.0000; hexadecimális: 0x0190; decimális: 400; státusz: 0x00; hibajelző LED kikapcsolva. |
| 300 Ω | Bináris: 0000.0010.0101.1000; hexadecimális: 0x0258; decimális: 600; státusz: 0x00; hibajelző LED kikapcsolva. |
| 1000 Ω | Bináris: 0000.0111.1101.0000; hexadecimális: 0x07D0; decimális: 2000; státusz: 0x00; hibajelző LED kikapcsolva. |
| 2000 Ω | Bináris: 0000.1111.1010.0000; hexadecimális: 0x0FA0; decimális: 4000; státusz: 0x00; hibajelző LED kikapcsolva. |
| 3000 Ω | Bináris: 0001.0111.0111.0000; hexadecimális: 0x1770; decimális: 6000; státusz: 0x00; hibajelző LED kikapcsolva. |
| 4000 Ω | Bináris: 0001.1111.0100.0000; hexadecimális: 0x1F40; decimális: 8000; státusz: 0x00; hibajelző LED kikapcsolva. |
| 5000 Ω | Bináris: 0010.0111.0001.0000; hexadecimális: 0x2710; decimális: 10000; státusz: 0x00; hibajelző LED kikapcsolva. |
| Kb. 5000 felett Ω | Bináris: 0010.0001.0011.0100; hexadecimális: 0x2134; decimális: 8500; státusz: 0x42; hibajelző LED bekapcsolva. |
| Közelítő érték | A „kb.” jelölés nem kalibrált adatot jelent. |
Adatformátum és kiadási eltérések
| Csatlakozási mód eltérő megadásai | A magyar leírás és családi ábra két- és háromvezetékes érzékelőt említ. A saját műszaki táblázat 2 × 2 vezetékes csatlakozást, a V1.4.1 kézikönyv ellenállásméréshez kizárólag kétvezetékes bekötést ad meg; ehhez a változathoz csak ez szerepel a bekötési útmutatóban. |
|---|---|
| Linearizálás és jeltípus | A magyar bevezető hőmérsékleti linearizálást említ, a táblázat jeltípusa „Potenciométer pozíciói”. A saját /000-007 kézikönyvi fejezet közvetlen ellenállásértéket ad 10 Ω–5 kΩ között, 0,5 Ω/digit felbontással; ebből nem következik hőmérsékleti vagy háromvezetékes potenciométeres mérés. |
| Piros hibajelzés eltérő megadásai | A magyar általános leírás rövidzárat, vezetékszakadást és tartományhibát említ. A V1.4.1 kézikönyv a /000-007 változathoz kifejezetten a mérési tartomány túllépését sorolja fel; más változatok alulcsordulás- és vezetékszakadás-jelzése nem vehető át. |
| Tömeg és mérettengelyek eltérő kiadásokban | Az aktuális magyar adat 51 g, 100 mm magasság, 69,8 mm mélység és 62,6 mm sín feletti mélység. A V1.4.1 kézikönyv kb. 52,5 g-ot, 64 mm sín feletti magasságot és 100 mm mélységet közöl; a tengelynevek nem cserélhetők fel. |
| Tárolási hőmérséklet eltérő kiadásokban | Az aktuális magyar adat −40…+85 °C; a V1.4.1 kézikönyv normál változatokra −25…+85 °C-ot közöl. A külön /025 változat kiterjesztett tartománya nem erre a típusra vonatkozik. |
| Magassági és páratartalmi feltételek | A magyar tartomány 0–2000 m és 95% nem kondenzáló páratartalom; a szennyezőanyag-határok 75%-os relatív páratartalomhoz tartoznak. A V1.4.1 kézikönyv további magassági leértékelést, 5–95% páratartalmat és 75%-nál kisebb páratartalmi feltételt közöl; ezek nem módosítják automatikusan az aktuális típusadatokat. |
| Robbanásvédelmi kiadások | A régebbi V1.4.1 kézikönyv Ex nA megadásai eltérnek az aktuális magyar Ex ec jelölésektől. Robbanásveszélyes alkalmazás előtt a konkrét változatra és beépítésre érvényes dokumentáció tisztázandó. |
| Csupaszolási hossz megadása | Az aktuális magyar adat 8–9 mm / 0,31–0,35 inch; a kézikönyv 8–9 mm / 0,33 inch adatot közöl. A milliméteres tartomány egyezik. |
| Mérési hibahatár jelölése | A magyar adat legfeljebb 0,2%, illetve 0,01%/K; a régebbi kézikönyv szigorúan kisebb mint ±0,2%, illetve ±0,01%/K alakban közli a hibát. |
| Hajózási jóváhagyások kiadási eltérése | Az aktuális magyar adatlap ABS és BSH jóváhagyást is felsorol. A korábbi kézikönyv egyedi változattáblázatában e két mező üres; a jelenlegi magyar tanúsítványsorokat kell külön kezelni, a régi NKK-adat nem került átvételre. |
Gyártói szerelési és működési feltételek

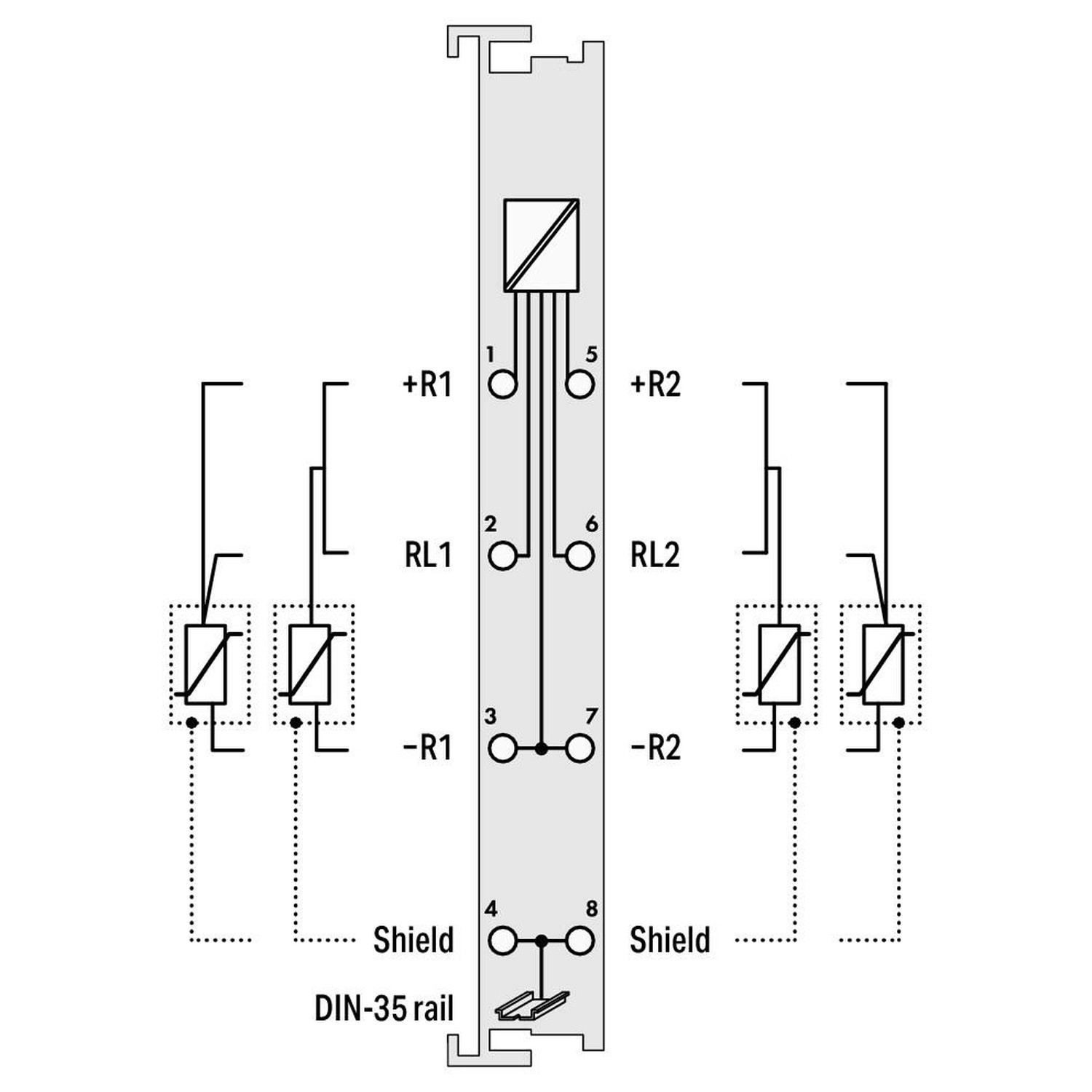

| Helyi busz adatérintkezői | 6 öntisztuló aranyozott rugóérintkező; kommunikáció és rendszerellátás |
|---|---|
| Tápsínérintkezők | Nincsenek |
| Kezelőelemek | Nincsenek |
| Zöld A/C LED kikapcsolva | Nincs üzemkész állapot vagy megszakadt a helyi busz kommunikációja. |
| Piros B/D LED kikapcsolva | Normál üzem |
| Piros B/D LED bekapcsolva; saját /000-007 | Mérési tartomány túllépése |
| Válaszidő értelmezése | A bekapcsolástól vagy az érzékelő csatlakoztatásától az első érvényes mérési értékig; legfeljebb 4 s. |
| Átalakítási idő csatornánként | Jellemzően 320 ms |
| Egy kapocsba csatlakoztatható vezetők száma | Egy vezeték minden CAGE CLAMP csatlakozásba; több vezető közös pontjához előzetes külső elosztás szükséges. |
| Kétvezetékes gyári bekötési példa | 1–2 és 5–6 összeköttetés; érzékelők az 1–3, illetve 5–7 pontok között. Árnyékolás: 4 és 8. A kapcsonként egyvezetékes feltétel itt is kötelező. |
| Árnyékolás feltétele | Árnyékolt jelvezeték szükséges; az S pontok közvetlenül a DIN-sínhez kapcsolódnak. |
| További terepi tápellátás | A következő modulok terepi ellátásához tápmodul szükséges, mert ennek a modulnak nincsenek tápsínérintkezői. |
| Csatoló és folyamatkép | A használt csatoló/vezérlő dokumentációja határozza meg a folyamatkép elrendezését. A kézikönyv a 750-320, 750-323, 750-324 és 750-327 economy csatolókat kizárja. |
Csatlakozás és kialakítás
| Csatlakozás | 8 × CAGE CLAMP; bemenetek/kimenetek |
|---|---|
| Vezető anyaga | Réz |
| Tömör vezeték | 0,08–2,5 mm² / 28–14 AWG |
| Finom elemi szálas vezeték | 0,08–2,5 mm² / 28–14 AWG |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 69,8 mm / 2,748 inch |
| Mélység a DIN-sín felső részétől | 62,6 mm / 2,465 inch |
| Rögzítés | DIN35-sín |
| Vezetékes interfész | Rögzített |
| Szín | Világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,899 MJ |
| Tömeg | 51 g |
| Megfelelőségi jelölés | CE |
Környezeti feltételek
| Működési környezeti hőmérséklet | 0…+55 °C |
|---|---|
| Tárolási hőmérséklet | −40…+85 °C |
| Védettség | IP20 |
| Szennyezettségi fok | 2; IEC61131-2 |
| Működési magasság | 0–2000 m / 0–6562 láb |
| Rögzítési pozíciók | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom | 95%, kondenzáció nélkül |
| Rezgésállóság | 4 g; IEC60068-2-6 |
| Ütésállóság | 15 g; IEC60068-2-27 |
| EMC zavartűrés | EN61000-6-2 és hajózási tanúsítványok szerint |
| EMC zavarkibocsátás | EN61000-6-4 és hajózási tanúsítványok szerint |
| Szennyezőanyag-kitettség | IEC60068-2-42 és IEC60068-2-43 |
| Megengedett H₂S-koncentráció | 10 ppm, 75% relatív páratartalom mellett |
| Megengedett SO₂-koncentráció | 25 ppm, 75% relatív páratartalom mellett |
Tanúsítványok és nyilatkozatok
| EAC; TP TC020/2011 | EAC CoC03083 |
|---|---|
| KC; Article58-2,Clause3 | MSIP-REM-W43-AIM750 |
| UL508; normál környezet | E175199 |
| EU / UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 25-0415412 |
| BSH | 1104 |
| BV | 13453/E0 BV |
| DNV; DNV-CG-0339,Aug.2021 | TAA0000194 |
| KR | KR HMB05880-AC001 |
| LR | LR22180952TA |
| PRS | TE/1101/880590/23 |
| RINA | ELE343521XG001 |
| ATEX; EN60079-0 | TUEV14ATEX148929X; II3 G Ex ec IIC T4 Gc |
| CCCEx; CNCA-C23-01 | 2020312310000213; Ex ec IIC T4 Gc |
| IECEx; IEC60079-0 | IECEx TUN14.0035X; Ex ec IIC T4 Gc |
| INMETRO; IEC60079-0 | TÜV12.1297X |
| UKEx; EN60079-0 | UKCA_WAGO22UKEX003X_ec |
| UL121201; veszélyes környezet | E198726 |
| Tanúsítási piktogramok feliratai | PTB0102; TÜV Rheinland OCP0004; DEKRA8505 / UKEX. A piktogramok feliratai nem további termékminősítések. |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-106 | Csoportjelölő-tartó |
| 750-100 | Jelölőkártya; A4-es papíron; üres |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 1303-86-2; 1317-36-8; 7439-92-1 |
|---|---|
| REACH jelöltlistás anyagok külön listája | Dibór-trioxid; ólom; ólom-monoxid. A két felsorolás nem soronként párosított táblázat. |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP; Ausztria | 277581bf-0833-4f1c-857d-96f64081e2fb |
| SCIP; Belgium | 9ce98269-2766-48d7-b01a-ee16dffde3bb |
| SCIP; Bulgária | 5dc517ae-c0d5-487d-9829-e8a3733acb02 |
| SCIP; Cseh Köztársaság | eba2d14c-2709-4201-9576-4541456ba192 |
| SCIP; Dánia | 8393dadb-c20e-4085-9d94-803eeb4a573c |
| SCIP; Finnország | 914abfc9-6c50-4353-95cf-1543358088a9 |
| SCIP; Franciaország | b1c02893-6fa9-4815-8894-d3bbf16248e4 |
| SCIP; Németország | fca4111e-c702-4796-aa48-8c449aaddf7b |
| SCIP; Magyarország | bca6b4c8-999c-4ef4-9bd0-cf56203914b4 |
| SCIP; Olaszország | f7308d2d-0ea2-4b3a-894b-20b98b3cdaa9 |
| SCIP; Hollandia | 29feb685-44d9-43e3-bbe3-a384e8e5f650 |
| SCIP; Lengyelország | c259445b-ea25-44b8-a117-9351d995ba18 |
| SCIP; Románia | 823dece5-6344-49fa-8d0b-0371fc9dedb0 |
| SCIP; Svédország | ebd15ef7-9758-4601-979d-26dabf1d2212 |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Háromvezetékes mérésre is használható?
A saját /000-007 ellenállásmérő változat kézikönyve kizárólag kétvezetékes csatlakozást enged.
Mekkora a mérési felbontás?
0,5 Ω; a folyamatadatban 1 digit 0,5 Ω-nak felel meg.
Mit jelent a 320 ms és a 4 s?
A 320 ms jellemző átalakítási idő csatornánként; a legfeljebb 4 s a bekapcsolástól vagy érzékelőcsatlakoztatástól az első érvényes értékig tartó idő.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai szakmai tudásukat és a rendelkezésre álló gyári adatokat felhasználva készítették ezt a leírást, hogy segítsék megalapozott vásárlási döntésedet. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
750-461/000-007
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
51 g/db
Cikkszám
4045454487096
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 750-461/000-007 2 csatornás analóg bemeneti modul, ellenállásmérés: 10–5000 Ohm műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 750-461/000-007 |
| GTIN / EAN | 4045454487096 |
| Terméktípus | 2 csatornás analóg ellenállásmérő bemeneti modul |
Mérési és villamos adatok
| Analóg bemenetek / modulcsatornák | 2 / 2 |
|---|---|
| Mérési tartomány; érzékelőtípus | 10 Ω–5 kΩ; 10R…5k0 |
| Jeltípus megnevezése a magyar táblázatban | Potenciométer pozíciói |
| Szenzorcsatlakozás | 2 × 2 vezetékes; a kézikönyv ellenállásméréshez kizárólag kétvezetékes csatlakozást enged. |
| Adatszélesség | 2 × 16 bites adat; opcionálisan 2 × 8 bites vezérlés/státusz |
| Felbontás a teljes mérési tartományban | 0,5 Ω |
| Átalakítási idő, jellemző | 320 ms |
| Mérési hiba referencia-hőmérséklete | 25 °C |
| Mérési hiba, legnagyobb eltérés | A felső tartománybeli érték 0,2%-a |
| Hőmérsékleti hiba, maximum | A felső mérési tartomány értékének 0,01%/K értéke |
| Mérőáram, jellemző | 0,5 mA |
| Válaszidő, maximum | 4 s |
| Rendszertáp | 5 V DC; adatérintkezőn keresztül |
| Rendszerellátás fogyasztása | 80 mA az 5 V-os rendszerellátásból |
| Rendszer/terep szigetelése | 500 V |
| Zöld A/C LED | AI1 és AI2 működése |
| Piros B/D LED | AI1 és AI2 hibája; a saját változat kézikönyve a mérési tartomány túllépését nevezi meg. |
Működés és rajzi jelölések
| Működésjelzés | Zöld LED jelzi a működést és a csatolóval való hibamentes kommunikációt. |
|---|---|
| Árnyékolás | Közvetlenül a DIN-sínhez csatlakozik. |
| Bal csatorna kapocsjelölései | 1: +R1; 2: RL1; 3: −R1; 4: árnyékolás |
| Jobb csatorna kapocsjelölései | 5: +R2; 6: RL2; 7: −R2; 8: árnyékolás |
| Árnyékolási és visszavezetési pontok | A 3/7 pont közös −R pont; a 4/8 pont közös árnyékolási pont, a DIN35-sínhez kapcsolódik. |
| Belső kapcsolási rajz | A +R és RL bemeneteknél 270 pF, a −R és az árnyékolás között 10 nF szerepel; MUX, A/D és logikai egység, külön működés- és hibajelzés. |
| Adatlap családi kapcsolási képe | Két- és háromvezetékes érzékelőket is ábrázol; ez nem írja felül a saját ellenállásmérő változat kizárólag kétvezetékes csatlakozását. |
Saját ellenállásmérési folyamatadatok
| Adatformátum | A saját /000-007 közvetlen ellenállásértékét 16 bites szóban adja; 1 digit = 0,5 Ω. A kódok a gyári táblázat nyers értékei, nem a mérési tartomány bővítése. |
|---|---|
| 0 Ω | Bináris: 1110.1100.0000.0000; hexadecimális: 0xEC00; decimális: −5120; státusz: 0x00; hibajelző LED kikapcsolva. |
| 10 Ω | Bináris: 0000.0000.0001.0100; hexadecimális: 0x0014; decimális: 20; státusz: 0x00; hibajelző LED kikapcsolva. |
| 100 Ω | Bináris: 0000.0000.1100.1000; hexadecimális: 0x00C8; decimális: 200; státusz: 0x00; hibajelző LED kikapcsolva. |
| 200 Ω | Bináris: 0000.0001.1001.0000; hexadecimális: 0x0190; decimális: 400; státusz: 0x00; hibajelző LED kikapcsolva. |
| 300 Ω | Bináris: 0000.0010.0101.1000; hexadecimális: 0x0258; decimális: 600; státusz: 0x00; hibajelző LED kikapcsolva. |
| 1000 Ω | Bináris: 0000.0111.1101.0000; hexadecimális: 0x07D0; decimális: 2000; státusz: 0x00; hibajelző LED kikapcsolva. |
| 2000 Ω | Bináris: 0000.1111.1010.0000; hexadecimális: 0x0FA0; decimális: 4000; státusz: 0x00; hibajelző LED kikapcsolva. |
| 3000 Ω | Bináris: 0001.0111.0111.0000; hexadecimális: 0x1770; decimális: 6000; státusz: 0x00; hibajelző LED kikapcsolva. |
| 4000 Ω | Bináris: 0001.1111.0100.0000; hexadecimális: 0x1F40; decimális: 8000; státusz: 0x00; hibajelző LED kikapcsolva. |
| 5000 Ω | Bináris: 0010.0111.0001.0000; hexadecimális: 0x2710; decimális: 10000; státusz: 0x00; hibajelző LED kikapcsolva. |
| Kb. 5000 felett Ω | Bináris: 0010.0001.0011.0100; hexadecimális: 0x2134; decimális: 8500; státusz: 0x42; hibajelző LED bekapcsolva. |
| Közelítő érték | A „kb.” jelölés nem kalibrált adatot jelent. |
Adatformátum és kiadási eltérések
| Csatlakozási mód eltérő megadásai | A magyar leírás és családi ábra két- és háromvezetékes érzékelőt említ. A saját műszaki táblázat 2 × 2 vezetékes csatlakozást, a V1.4.1 kézikönyv ellenállásméréshez kizárólag kétvezetékes bekötést ad meg; ehhez a változathoz csak ez szerepel a bekötési útmutatóban. |
|---|---|
| Linearizálás és jeltípus | A magyar bevezető hőmérsékleti linearizálást említ, a táblázat jeltípusa „Potenciométer pozíciói”. A saját /000-007 kézikönyvi fejezet közvetlen ellenállásértéket ad 10 Ω–5 kΩ között, 0,5 Ω/digit felbontással; ebből nem következik hőmérsékleti vagy háromvezetékes potenciométeres mérés. |
| Piros hibajelzés eltérő megadásai | A magyar általános leírás rövidzárat, vezetékszakadást és tartományhibát említ. A V1.4.1 kézikönyv a /000-007 változathoz kifejezetten a mérési tartomány túllépését sorolja fel; más változatok alulcsordulás- és vezetékszakadás-jelzése nem vehető át. |
| Tömeg és mérettengelyek eltérő kiadásokban | Az aktuális magyar adat 51 g, 100 mm magasság, 69,8 mm mélység és 62,6 mm sín feletti mélység. A V1.4.1 kézikönyv kb. 52,5 g-ot, 64 mm sín feletti magasságot és 100 mm mélységet közöl; a tengelynevek nem cserélhetők fel. |
| Tárolási hőmérséklet eltérő kiadásokban | Az aktuális magyar adat −40…+85 °C; a V1.4.1 kézikönyv normál változatokra −25…+85 °C-ot közöl. A külön /025 változat kiterjesztett tartománya nem erre a típusra vonatkozik. |
| Magassági és páratartalmi feltételek | A magyar tartomány 0–2000 m és 95% nem kondenzáló páratartalom; a szennyezőanyag-határok 75%-os relatív páratartalomhoz tartoznak. A V1.4.1 kézikönyv további magassági leértékelést, 5–95% páratartalmat és 75%-nál kisebb páratartalmi feltételt közöl; ezek nem módosítják automatikusan az aktuális típusadatokat. |
| Robbanásvédelmi kiadások | A régebbi V1.4.1 kézikönyv Ex nA megadásai eltérnek az aktuális magyar Ex ec jelölésektől. Robbanásveszélyes alkalmazás előtt a konkrét változatra és beépítésre érvényes dokumentáció tisztázandó. |
| Csupaszolási hossz megadása | Az aktuális magyar adat 8–9 mm / 0,31–0,35 inch; a kézikönyv 8–9 mm / 0,33 inch adatot közöl. A milliméteres tartomány egyezik. |
| Mérési hibahatár jelölése | A magyar adat legfeljebb 0,2%, illetve 0,01%/K; a régebbi kézikönyv szigorúan kisebb mint ±0,2%, illetve ±0,01%/K alakban közli a hibát. |
| Hajózási jóváhagyások kiadási eltérése | Az aktuális magyar adatlap ABS és BSH jóváhagyást is felsorol. A korábbi kézikönyv egyedi változattáblázatában e két mező üres; a jelenlegi magyar tanúsítványsorokat kell külön kezelni, a régi NKK-adat nem került átvételre. |
Gyártói szerelési és működési feltételek
| Helyi busz adatérintkezői | 6 öntisztuló aranyozott rugóérintkező; kommunikáció és rendszerellátás |
|---|---|
| Tápsínérintkezők | Nincsenek |
| Kezelőelemek | Nincsenek |
| Zöld A/C LED kikapcsolva | Nincs üzemkész állapot vagy megszakadt a helyi busz kommunikációja. |
| Piros B/D LED kikapcsolva | Normál üzem |
| Piros B/D LED bekapcsolva; saját /000-007 | Mérési tartomány túllépése |
| Válaszidő értelmezése | A bekapcsolástól vagy az érzékelő csatlakoztatásától az első érvényes mérési értékig; legfeljebb 4 s. |
| Átalakítási idő csatornánként | Jellemzően 320 ms |
| Egy kapocsba csatlakoztatható vezetők száma | Egy vezeték minden CAGE CLAMP csatlakozásba; több vezető közös pontjához előzetes külső elosztás szükséges. |
| Kétvezetékes gyári bekötési példa | 1–2 és 5–6 összeköttetés; érzékelők az 1–3, illetve 5–7 pontok között. Árnyékolás: 4 és 8. A kapcsonként egyvezetékes feltétel itt is kötelező. |
| Árnyékolás feltétele | Árnyékolt jelvezeték szükséges; az S pontok közvetlenül a DIN-sínhez kapcsolódnak. |
| További terepi tápellátás | A következő modulok terepi ellátásához tápmodul szükséges, mert ennek a modulnak nincsenek tápsínérintkezői. |
| Csatoló és folyamatkép | A használt csatoló/vezérlő dokumentációja határozza meg a folyamatkép elrendezését. A kézikönyv a 750-320, 750-323, 750-324 és 750-327 economy csatolókat kizárja. |
Csatlakozás és kialakítás
| Csatlakozás | 8 × CAGE CLAMP; bemenetek/kimenetek |
|---|---|
| Vezető anyaga | Réz |
| Tömör vezeték | 0,08–2,5 mm² / 28–14 AWG |
| Finom elemi szálas vezeték | 0,08–2,5 mm² / 28–14 AWG |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 69,8 mm / 2,748 inch |
| Mélység a DIN-sín felső részétől | 62,6 mm / 2,465 inch |
| Rögzítés | DIN35-sín |
| Vezetékes interfész | Rögzített |
| Szín | Világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,899 MJ |
| Tömeg | 51 g |
| Megfelelőségi jelölés | CE |
Környezeti feltételek
| Működési környezeti hőmérséklet | 0…+55 °C |
|---|---|
| Tárolási hőmérséklet | −40…+85 °C |
| Védettség | IP20 |
| Szennyezettségi fok | 2; IEC61131-2 |
| Működési magasság | 0–2000 m / 0–6562 láb |
| Rögzítési pozíciók | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom | 95%, kondenzáció nélkül |
| Rezgésállóság | 4 g; IEC60068-2-6 |
| Ütésállóság | 15 g; IEC60068-2-27 |
| EMC zavartűrés | EN61000-6-2 és hajózási tanúsítványok szerint |
| EMC zavarkibocsátás | EN61000-6-4 és hajózási tanúsítványok szerint |
| Szennyezőanyag-kitettség | IEC60068-2-42 és IEC60068-2-43 |
| Megengedett H₂S-koncentráció | 10 ppm, 75% relatív páratartalom mellett |
| Megengedett SO₂-koncentráció | 25 ppm, 75% relatív páratartalom mellett |
Tanúsítványok és nyilatkozatok
| EAC; TP TC020/2011 | EAC CoC03083 |
|---|---|
| KC; Article58-2,Clause3 | MSIP-REM-W43-AIM750 |
| UL508; normál környezet | E175199 |
| EU / UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 25-0415412 |
| BSH | 1104 |
| BV | 13453/E0 BV |
| DNV; DNV-CG-0339,Aug.2021 | TAA0000194 |
| KR | KR HMB05880-AC001 |
| LR | LR22180952TA |
| PRS | TE/1101/880590/23 |
| RINA | ELE343521XG001 |
| ATEX; EN60079-0 | TUEV14ATEX148929X; II3 G Ex ec IIC T4 Gc |
| CCCEx; CNCA-C23-01 | 2020312310000213; Ex ec IIC T4 Gc |
| IECEx; IEC60079-0 | IECEx TUN14.0035X; Ex ec IIC T4 Gc |
| INMETRO; IEC60079-0 | TÜV12.1297X |
| UKEx; EN60079-0 | UKCA_WAGO22UKEX003X_ec |
| UL121201; veszélyes környezet | E198726 |
| Tanúsítási piktogramok feliratai | PTB0102; TÜV Rheinland OCP0004; DEKRA8505 / UKEX. A piktogramok feliratai nem további termékminősítések. |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-106 | Csoportjelölő-tartó |
| 750-100 | Jelölőkártya; A4-es papíron; üres |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85437090990 |
| Termékcsoport | 15 (I/O-rendszer) |
| Csomagolás típusa | Doboz |
Termékbesorolások
| UNSPSC | 32101502 |
|---|---|
| eCl@ss 9.0 / 10.0 | 27-24-26-01 |
| ETIM 9.0 / 10.0 | EC001596 |
| ECCN | Nincs amerikai besorolás |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 1303-86-2; 1317-36-8; 7439-92-1 |
|---|---|
| REACH jelöltlistás anyagok külön listája | Dibór-trioxid; ólom; ólom-monoxid. A két felsorolás nem soronként párosított táblázat. |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP; Ausztria | 277581bf-0833-4f1c-857d-96f64081e2fb |
| SCIP; Belgium | 9ce98269-2766-48d7-b01a-ee16dffde3bb |
| SCIP; Bulgária | 5dc517ae-c0d5-487d-9829-e8a3733acb02 |
| SCIP; Cseh Köztársaság | eba2d14c-2709-4201-9576-4541456ba192 |
| SCIP; Dánia | 8393dadb-c20e-4085-9d94-803eeb4a573c |
| SCIP; Finnország | 914abfc9-6c50-4353-95cf-1543358088a9 |
| SCIP; Franciaország | b1c02893-6fa9-4815-8894-d3bbf16248e4 |
| SCIP; Németország | fca4111e-c702-4796-aa48-8c449aaddf7b |
| SCIP; Magyarország | bca6b4c8-999c-4ef4-9bd0-cf56203914b4 |
| SCIP; Olaszország | f7308d2d-0ea2-4b3a-894b-20b98b3cdaa9 |
| SCIP; Hollandia | 29feb685-44d9-43e3-bbe3-a384e8e5f650 |
| SCIP; Lengyelország | c259445b-ea25-44b8-a117-9351d995ba18 |
| SCIP; Románia | 823dece5-6344-49fa-8d0b-0371fc9dedb0 |
| SCIP; Svédország | ebd15ef7-9758-4601-979d-26dabf1d2212 |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.07. |
|---|---|
| Gyártói kézikönyv | V1.4.1; 64 oldal; saját /000-007 alkalmazhatóság az 5. és 33–34. oldalon. |
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 750-461/000-007 2 csatornás analóg bemeneti modul, ellenállásmérés: 10–5000 Ohm használati útmutató
Biztonsági és telepítési feltételek
1
A szerelést automatizálástechnikában jártas villamos szakember végezze. Minden tápforrást kapcsolj le szerelés, javítás vagy karbantartás előtt.
2
A nyitott rendszert megfelelő burkolatba, szekrénybe vagy villamos üzemi helyiségbe telepítsd, csak jogosult szakemberek számára hozzáférhetően. A rendszeroldali leválasztás és túláramvédelem szükséges.
3
Az IP20 kivitel víz ellen nem véd; nedves vagy poros környezetben eltérő engedély hiányában nem használható.
4
Lakókörnyezeti alkalmazás további intézkedés nélkül csak az EN61000-6-3 zavarkibocsátási határainak teljesülésekor megengedett; ellenőrizd a használt csatoló/vezérlő dokumentációját.
5
Biztonsági funkciót csak az erre szolgáló F-I/O modulokkal valósíts meg.
6
Biztosíts megfelelő villamos érintkezést a készülék és a DIN-sín között. Ne tedd a modult az aranyozott rugóérintkezőkre, és ne érintsd az adatérintkezőket. Tartsd be a személyzet, munkahely és csomagolás ESD-földelését.
7
Sérült vagy deformált érintkezős készüléket cserélj; a részegységeket védd aeroszoltól, szilikontól és trigliceridektől, szükség esetén ellenálló burkolattal.
8
A házat és szennyezett érintkezőket propanollal tisztítsd; kontaktsprayt ne használj. Ne cseréld fel a vezetékek polaritását.
Behelyezés és eltávolítás
1
A terv szerinti sorrendben a csatolótól vagy vezérlőtől indulva szereld a modulokat a DIN35-sínre; csak jobbról és felülről illeszd őket. Az éles késérintkezőket ne érintsd.
2
Illeszd egymásba a modul és szomszédja vezetőhornyait, majd nyomd a modult a szerelvénybe, amíg a sínre pattan. A készüléknek nincsenek tápsínérintkezői; a következő modulok terepi ellátásához tápmodul szükséges.
3
A terepibusz-csomópont végét mindig zárd le 750-600 buszlezáró modullal.
4
Eltávolításkor feszültségmentes állapotban húzd meg a kioldófület, és vedd ki a modult.
Vezeték előkészítése és CAGE CLAMP csatlakoztatás
Tömör vagy finom elemi szálas rézvezeték: 0,08–2,5 mm² / 28–14 AWG; csupaszolási hossz 8–9 mm. Egy kapocsba csak egy vezeték köthető; több vezető közös pontjához előzetes külső elosztás szükséges.
1
Helyezd a működtetőszerszámot a csatlakozási pont feletti nyílásba a kapocs nyitásához.
2
Told a vezetéket a megfelelő vezetéknyílásba.
3
Vedd ki a szerszámot; a kapocs rögzíti a vezetéket.
Kizárólag kétvezetékes ellenállásmérés
A 750-461/000-007 ellenállásmérő változat kizárólag kétvezetékes csatlakozást támogat. A családi háromvezetékes ábra nem alkalmazható erre a változatra.
| Kétvezetékes gyári bekötési példa | 1–2 és 5–6 összeköttetés; érzékelők az 1–3, illetve 5–7 pontok között. Árnyékolás: 4 és 8. A kapcsonként egyvezetékes feltétel itt is kötelező. |
|---|---|
| Árnyékolás feltétele | Árnyékolt jelvezeték szükséges; az S pontok közvetlenül a DIN-sínhez kapcsolódnak. |
Az 1–2 és 5–6 összeköttetés mellett is csak egy vezeték kerülhet egy kapocsba; szükség esetén előzetes külső elosztás kell.
Jelzések és folyamatérték
| Zöld A/C LED kikapcsolva | Nincs üzemkész állapot vagy megszakadt a helyi busz kommunikációja. |
|---|---|
| Piros B/D LED kikapcsolva | Normál üzem |
| Piros B/D LED bekapcsolva; saját /000-007 | Mérési tartomány túllépése |
| Válaszidő értelmezése | A bekapcsolástól vagy az érzékelő csatlakoztatásától az első érvényes mérési értékig; legfeljebb 4 s. |
| Átalakítási idő csatornánként | Jellemzően 320 ms |
| Adatformátum | A saját /000-007 közvetlen ellenállásértékét 16 bites szóban adja; 1 digit = 0,5 Ω. A kódok a gyári táblázat nyers értékei, nem a mérési tartomány bővítése. |
|---|---|
| 0 Ω | Bináris: 1110.1100.0000.0000; hexadecimális: 0xEC00; decimális: −5120; státusz: 0x00; hibajelző LED kikapcsolva. |
| 10 Ω | Bináris: 0000.0000.0001.0100; hexadecimális: 0x0014; decimális: 20; státusz: 0x00; hibajelző LED kikapcsolva. |
| 100 Ω | Bináris: 0000.0000.1100.1000; hexadecimális: 0x00C8; decimális: 200; státusz: 0x00; hibajelző LED kikapcsolva. |
| 200 Ω | Bináris: 0000.0001.1001.0000; hexadecimális: 0x0190; decimális: 400; státusz: 0x00; hibajelző LED kikapcsolva. |
| 300 Ω | Bináris: 0000.0010.0101.1000; hexadecimális: 0x0258; decimális: 600; státusz: 0x00; hibajelző LED kikapcsolva. |
| 1000 Ω | Bináris: 0000.0111.1101.0000; hexadecimális: 0x07D0; decimális: 2000; státusz: 0x00; hibajelző LED kikapcsolva. |
| 2000 Ω | Bináris: 0000.1111.1010.0000; hexadecimális: 0x0FA0; decimális: 4000; státusz: 0x00; hibajelző LED kikapcsolva. |
| 3000 Ω | Bináris: 0001.0111.0111.0000; hexadecimális: 0x1770; decimális: 6000; státusz: 0x00; hibajelző LED kikapcsolva. |
| 4000 Ω | Bináris: 0001.1111.0100.0000; hexadecimális: 0x1F40; decimális: 8000; státusz: 0x00; hibajelző LED kikapcsolva. |
| 5000 Ω | Bináris: 0010.0111.0001.0000; hexadecimális: 0x2710; decimális: 10000; státusz: 0x00; hibajelző LED kikapcsolva. |
| Kb. 5000 felett Ω | Bináris: 0010.0001.0011.0100; hexadecimális: 0x2134; decimális: 8500; státusz: 0x42; hibajelző LED bekapcsolva. |
| Közelítő érték | A „kb.” jelölés nem kalibrált adatot jelent. |
Egyedi megadások és alkalmazhatóság
| Csatlakozási mód eltérő megadásai | A magyar leírás és családi ábra két- és háromvezetékes érzékelőt említ. A saját műszaki táblázat 2 × 2 vezetékes csatlakozást, a V1.4.1 kézikönyv ellenállásméréshez kizárólag kétvezetékes bekötést ad meg; ehhez a változathoz csak ez szerepel a bekötési útmutatóban. |
|---|---|
| Linearizálás és jeltípus | A magyar bevezető hőmérsékleti linearizálást említ, a táblázat jeltípusa „Potenciométer pozíciói”. A saját /000-007 kézikönyvi fejezet közvetlen ellenállásértéket ad 10 Ω–5 kΩ között, 0,5 Ω/digit felbontással; ebből nem következik hőmérsékleti vagy háromvezetékes potenciométeres mérés. |
| Piros hibajelzés eltérő megadásai | A magyar általános leírás rövidzárat, vezetékszakadást és tartományhibát említ. A V1.4.1 kézikönyv a /000-007 változathoz kifejezetten a mérési tartomány túllépését sorolja fel; más változatok alulcsordulás- és vezetékszakadás-jelzése nem vehető át. |
| Tömeg és mérettengelyek eltérő kiadásokban | Az aktuális magyar adat 51 g, 100 mm magasság, 69,8 mm mélység és 62,6 mm sín feletti mélység. A V1.4.1 kézikönyv kb. 52,5 g-ot, 64 mm sín feletti magasságot és 100 mm mélységet közöl; a tengelynevek nem cserélhetők fel. |
| Tárolási hőmérséklet eltérő kiadásokban | Az aktuális magyar adat −40…+85 °C; a V1.4.1 kézikönyv normál változatokra −25…+85 °C-ot közöl. A külön /025 változat kiterjesztett tartománya nem erre a típusra vonatkozik. |
| Magassági és páratartalmi feltételek | A magyar tartomány 0–2000 m és 95% nem kondenzáló páratartalom; a szennyezőanyag-határok 75%-os relatív páratartalomhoz tartoznak. A V1.4.1 kézikönyv további magassági leértékelést, 5–95% páratartalmat és 75%-nál kisebb páratartalmi feltételt közöl; ezek nem módosítják automatikusan az aktuális típusadatokat. |
| Robbanásvédelmi kiadások | A régebbi V1.4.1 kézikönyv Ex nA megadásai eltérnek az aktuális magyar Ex ec jelölésektől. Robbanásveszélyes alkalmazás előtt a konkrét változatra és beépítésre érvényes dokumentáció tisztázandó. |
| Csupaszolási hossz megadása | Az aktuális magyar adat 8–9 mm / 0,31–0,35 inch; a kézikönyv 8–9 mm / 0,33 inch adatot közöl. A milliméteres tartomány egyezik. |
| Mérési hibahatár jelölése | A magyar adat legfeljebb 0,2%, illetve 0,01%/K; a régebbi kézikönyv szigorúan kisebb mint ±0,2%, illetve ±0,01%/K alakban közli a hibát. |
| Hajózási jóváhagyások kiadási eltérése | Az aktuális magyar adatlap ABS és BSH jóváhagyást is felsorol. A korábbi kézikönyv egyedi változattáblázatában e két mező üres; a jelenlegi magyar tanúsítványsorokat kell külön kezelni, a régi NKK-adat nem került átvételre. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
