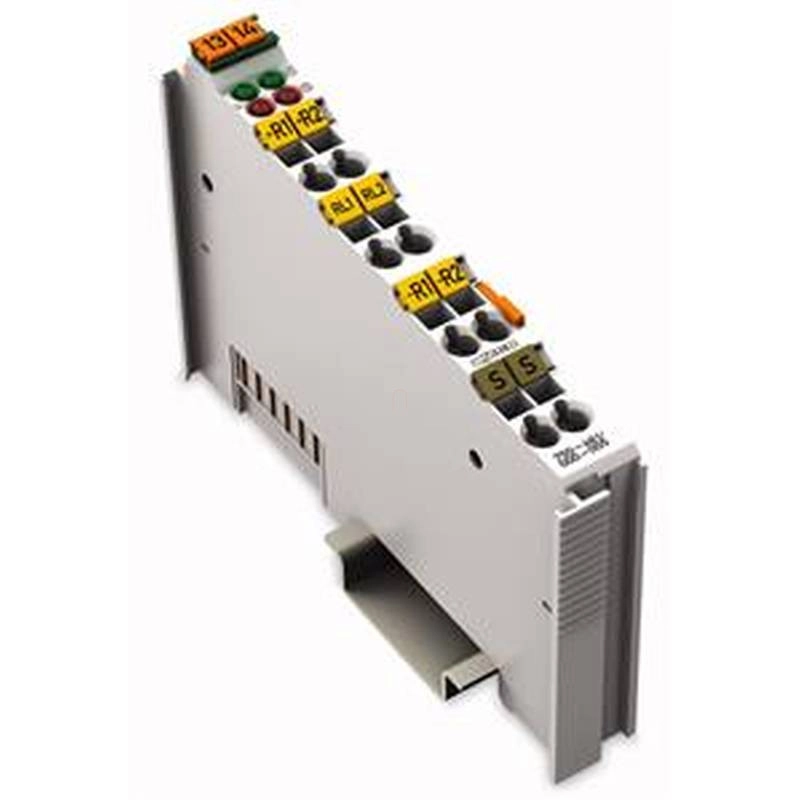

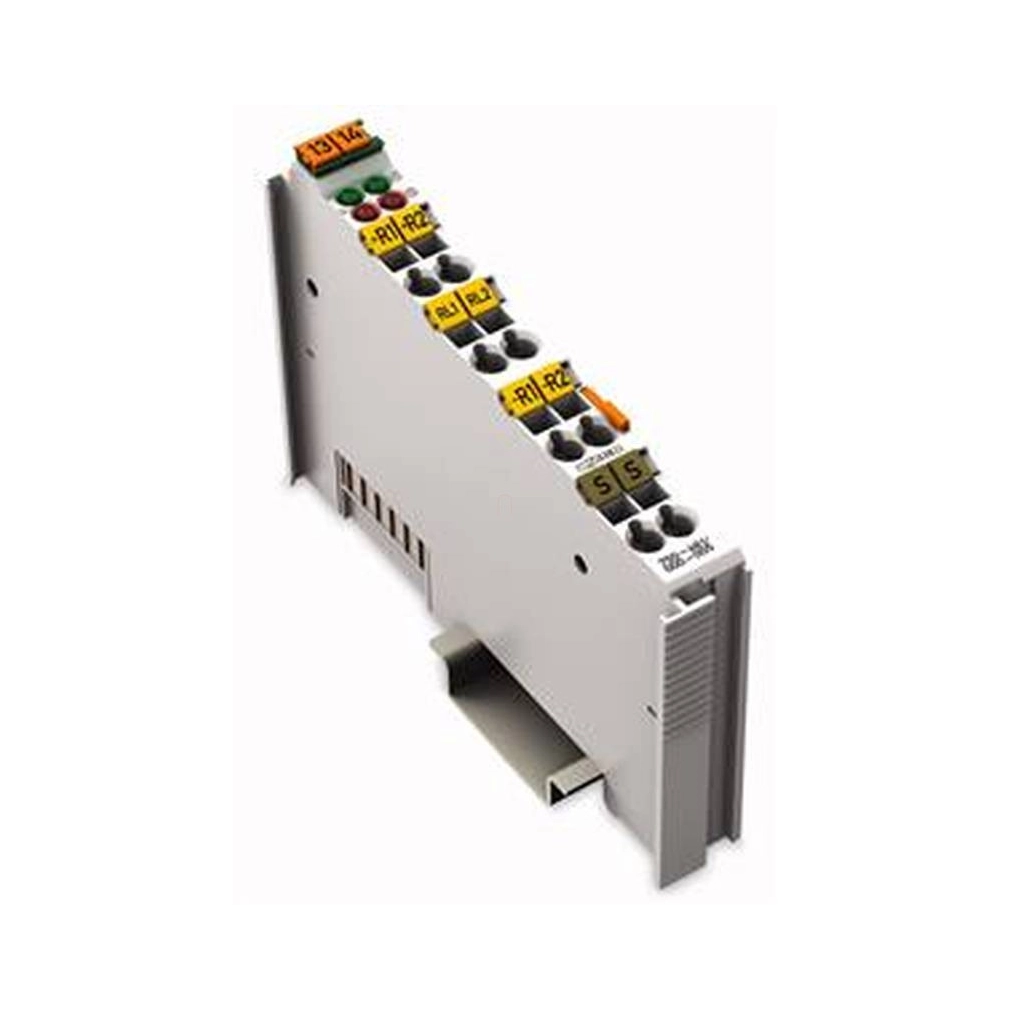

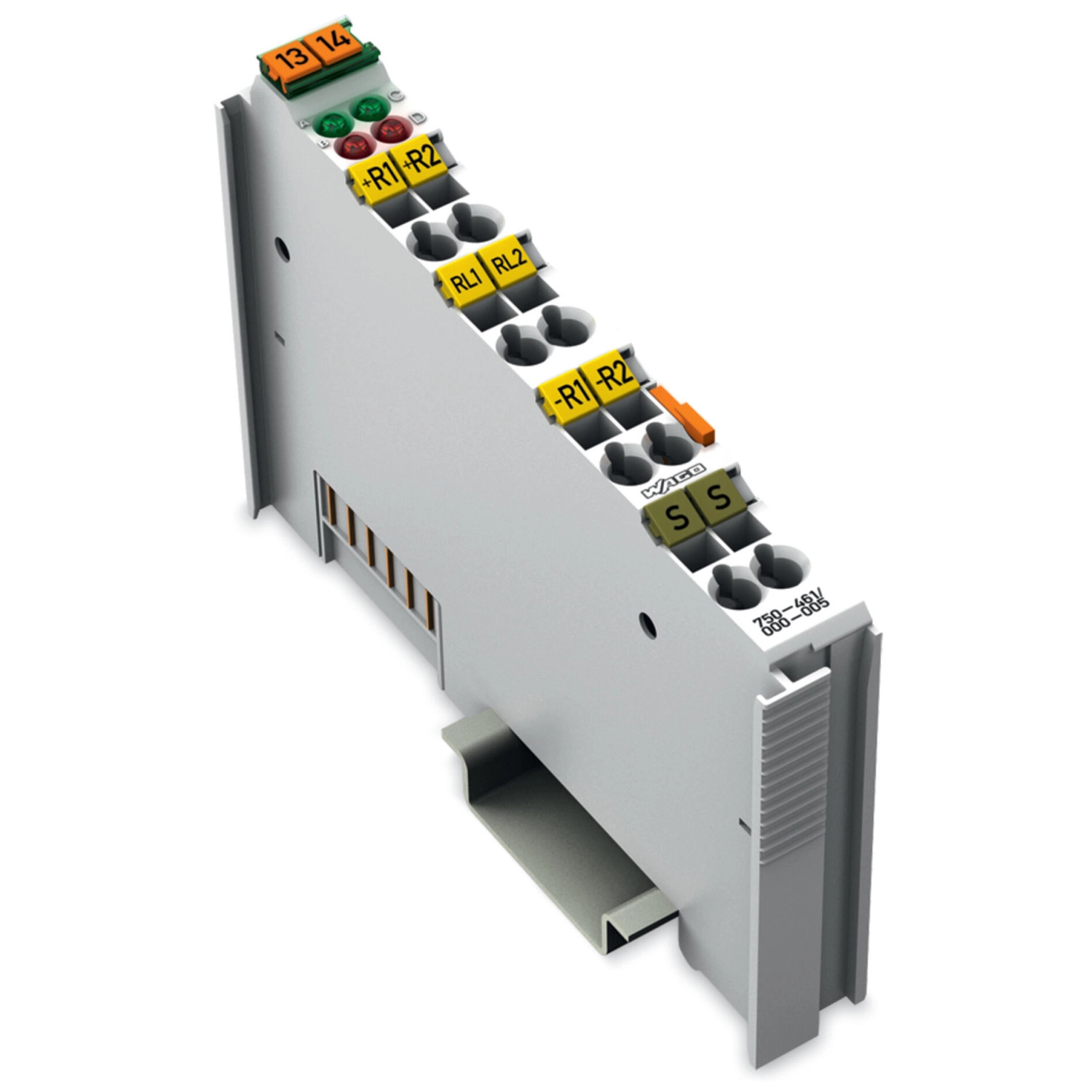

Ez az analóg bemeneti modul közvetlenül csatlakozik az Ni hőellenállásokhoz (szenzorok). Két- vagy háromvezetékes szenzorokat lehet csatlakoztatni. A modul automatikusan linearizálja a teljes hőmérsékleti tartományt. A szenzorhibát piros LED jelzi (rövidzár, vezetékszakadás vagy a mérési tartomány túllépése). Zöld LED jelzi a működést és a csatolóval való hibamentes kommunikációt. Az árnyékolás közvetlenül a DIN kalapsínhez csatlakozik.
A Wago 750-461/000-005 két Ni1000 TK6180 ellenállás-érzékelő jelét fogadja két- vagy háromvezetékes csatlakozással. A −60…+250 °C mérési tartomány felbontása 0,1 °C; a jellemző átalakítási idő 320 ms, az első érvényes értékig tartó legnagyobb válaszidő 4 s. A hibakódok bináris és hexadecimális megadásai között eltérés van, ezért diagnosztikai vagy vezérlési logika kialakítása előtt gyártói tisztázás szükséges.
Mérési és villamos adatok
| Analóg bemenetek / modulcsatornák | 2 / 2 |
|---|---|
| Jel típusa | Ellenállásmérés |
| Szenzorcsatlakozás | 2 × (2 vezetékes vagy 3 vezetékes) |
| Adatszélesség | 2 × 16 bites adat; opcionálisan 2 × 8 bites vezérlés/státusz |
| Felbontás a teljes mérési tartományban | 0,1 °C |
| Átalakítási idő, jellemző | 320 ms |
| Mérési hiba referencia-hőmérséklete | 25 °C |
| Mérési hiba, legnagyobb eltérés | A felső tartománybeli érték 0,2%-a |
| Hőmérsékleti hiba, maximum | A felső mérési tartomány értékének 0,01%/K értéke |
| Mérőáram, jellemző | 0,5 mA |
| Válaszidő, maximum | 4 s |
| Szenzortípus | Ni1000 TK6180 |
| Hőmérsékleti mérési tartomány | −60…+250 °C |
| Rendszertáp | 5 V DC; adatérintkezőn keresztül |
| Rendszerellátás fogyasztása | 80 mA az 5 V-os rendszerellátásból |
| Rendszer/terep szigetelése | 500 V |
| Zöld A/C LED | AI1 és AI2 működése |
| Piros B/D LED | AI1 és AI2 hibája |
Működés és rajzi jelölések
| Linearizálás | Automatikus a teljes hőmérsékleti tartományban. |
|---|---|
| Hibajelzés | A rövidzárat, vezetékszakadást vagy a mérési tartomány túllépését piros LED jelzi. |
| Működésjelzés | Zöld LED jelzi a működést és a csatolóval való hibamentes kommunikációt. |
| Árnyékolás | Közvetlenül a DIN-sínhez csatlakozik. |

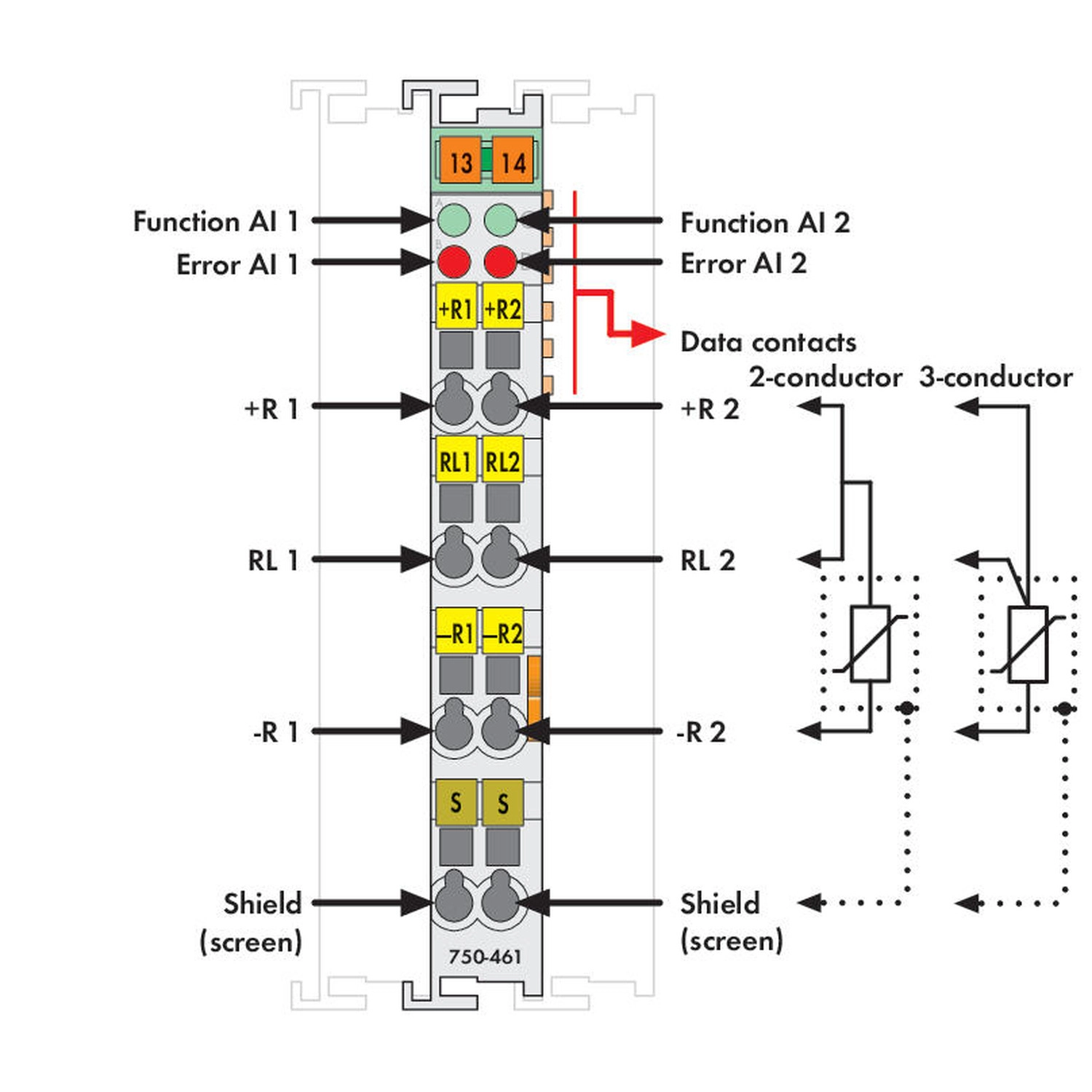

| Bal csatorna kapocsjelölései | 1: +R1; 2: RL1; 3: −R1; 4: árnyékolás |
| Jobb csatorna kapocsjelölései | 5: +R2; 6: RL2; 7: −R2; 8: árnyékolás |
| Árnyékolási és visszavezetési pontok | A 3/7 pont a rajzon közös −R pont. A 4/8 pont közös árnyékolási pont, a DIN35-sínhez kapcsolódik. |

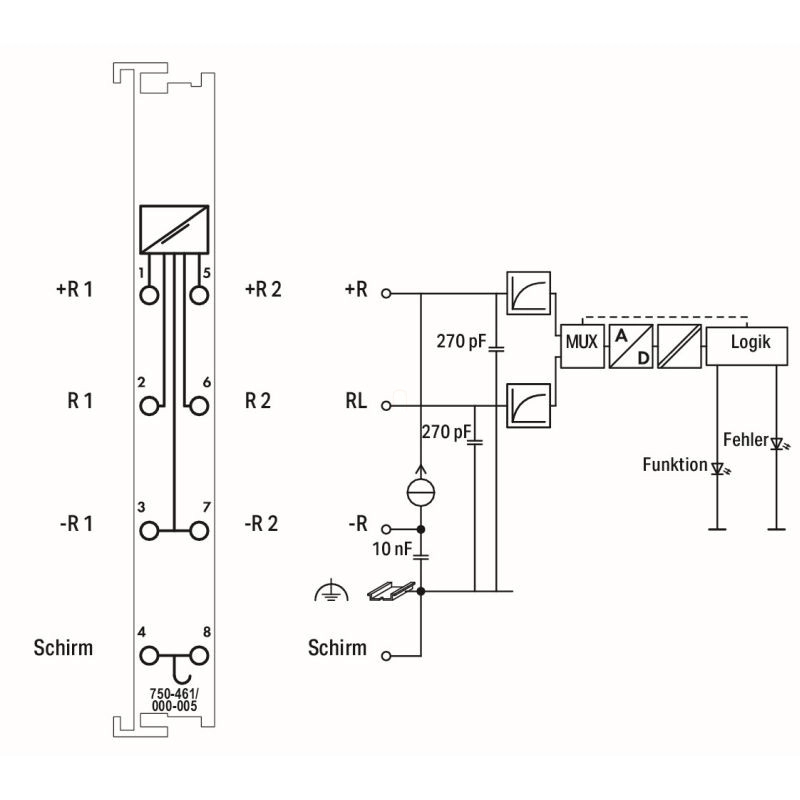

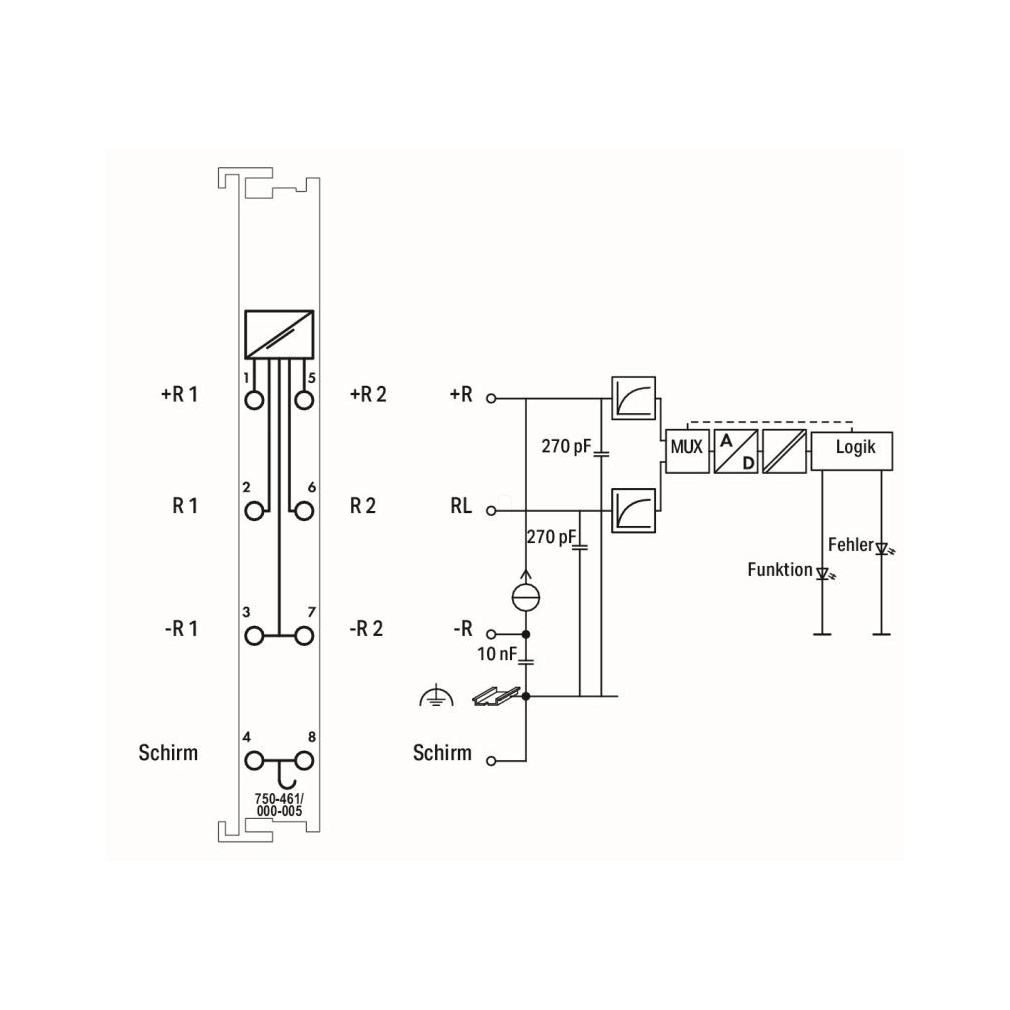

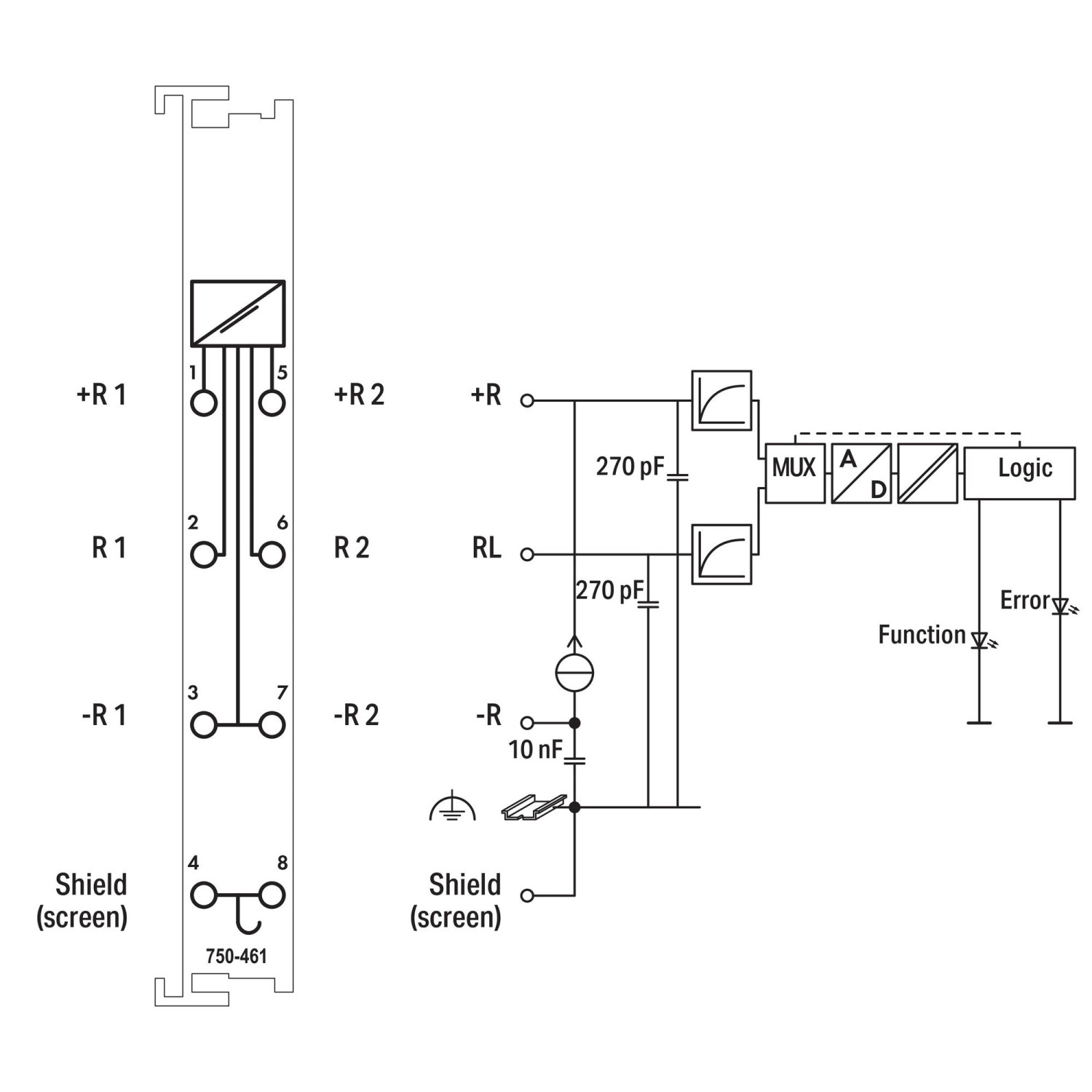

| Belső kapcsolási rajz | A +R és RL bemeneteknél 270 pF, a −R és az árnyékolás között 10 nF szerepel; a rajz MUX, A/D, logikai egység és külön működés-/hibajelzés blokkokat mutat. |
| Időadatok értelmezése | A jellemző 320 ms átalakítási idő és a legfeljebb 4 s válaszidő két külön adat. |
Adatformátum és kiadási eltérések
| Ni1000 TK6180 normál adatformátum | 16 bites szó; 1 számjegy 0,1 °C. 0 °C: 0x0000 / 0; 100 °C: 0x03E8 / 1000. Negatív értékek kettes komplemensben. |
|---|---|
| Tartomány alatti érték; eltérő megadások | A hibatáblázat ugyanabban a sorban 1000.0000.0000.0001 bináris értéket és 0xFDA8 / −600 hexadecimális/decimális értéket közöl; a státuszbájt 0x41, a hibajelző LED bekapcsol. |
| Tartomány feletti érték és RL-vezetékszakadás; eltérő megadások | A hibatáblázat 0010.0001.0011.0100 bináris értéket, de 0x09C4 / 2500 hexadecimális/decimális értéket közöl; a státuszbájt 0x42, a hibajelző LED bekapcsol. |
| Hibaértékek felhasználása | A megadott bináris és hexadecimális értékek eltérése miatt diagnosztikai vagy vezérlési logika kialakítása előtt gyártói tisztázás szükséges. Ezek nem feloldott átváltási táblázatok. |
| Eltérő konfigurálható változat | A 750-461/003-000 külön változat: a hibatáblázat lábjegyzetei arra 0x8001 / −32767, illetve 0x2134 / 8500 értékeket adnak meg. Ezek nem a 750-461/000-005 saját hibaértékei. |
| Korlátozás előtti mérési érték | A számszerű mérési érték a korlátozás működése előtt túllépheti a −600…+2500 tartományt; ez nem bővíti a −60…+250 °C meghatározott mérési tartományt. |
| Tömeg és mérettengelyek eltérő kiadásokban | Az aktuális magyar adatok 51,2 g tömeget, 100 mm magasságot, 69,8 mm mélységet és 62,6 mm sín feletti mélységet adnak meg. A V1.4.1 kézikönyv kb. 52,5 g-ot, 64 mm sín feletti magasságot és 100 mm mélységet közöl; a tengelynevek nem cserélhetők fel. |
| Tárolási hőmérséklet eltérő kiadásokban | Az aktuális magyar adat −40…+85 °C; a V1.4.1 kézikönyv normál változatokra −25…+85 °C-ot közöl. Az ott külön felsorolt /025 változat kiterjesztett tartománya nem tehető e típus saját adatává. |
| Magassági és páratartalmi feltételek | Az aktuális magyar tartomány 0–2000 m, 95% nem kondenzáló páratartalom; a szennyezőanyag-határ 75%-os relatív páratartalomhoz tartozik. A V1.4.1 kézikönyv további magassági leértékelést, 5–95% páratartalmat, illetve 75%-nál kisebb páratartalmi feltételt is közöl; ezek nem módosítják automatikusan az aktuális típusadatokat. |
| Robbanásvédelmi kiadások | A V1.4.1 kézikönyv korábbi Ex nA jelölései és tanúsítványai eltérnek az aktuális Ex ec megadásoktól. Robbanásveszélyes alkalmazás előtt a konkrét változatra és beépítésre érvényes dokumentációt kell tisztázni. |
| Csupaszolás inch-megadása | Az aktuális magyar adat 8–9 mm / 0,31–0,35 inch; a V1.4.1 kézikönyv 8–9 mm / 0,33 inch értéket közöl. A magyar tartomány változatlan. |
| Mérési hiba feltételének megadása | Az aktuális magyar táblázat legnagyobb 0,2%-os eltérést és 0,01%/K hőmérsékleti hibát ad meg. A V1.4.1 kézikönyvben a teljes tartomány értékéhez tartozó ±0,2%-nál, illetve ±0,01%/K-nél kisebb megadás szerepel; ebből nem következik további szigorúbb pontossági ígéret. |
| Hajózási jóváhagyások eltérő kiadásokban | Az aktuális magyar táblázat külön ABS 25-0415412 és BSH 1104 jóváhagyást sorol. A V1.4.1 kézikönyv régi, változatonkénti mátrixának /000-005 oszlopában ezek helye üres; a régebbi mátrix NKK jelölése nem egészíti ki automatikusan az aktuális jóváhagyási listát. |
Ni1000 TK6180 folyamatadatok és hibatáblázat
| Hibatáblázat; −60,0 °C alatt | ellenállás: kisebb mint 691,60 Ω; bináris: 1000.0000.0000.0001; hexadecimális: 0xFDA8; decimális: −600; státuszbájt: 0x41; hibajelző LED: bekapcsolva. A bináris és hexadecimális oszlopok eltérnek; gyártói tisztázás szükséges. A /003-000 lábjegyzet külön változatra vonatkozik. |
|---|---|
| Hibatáblázat; −60,0 °C | ellenállás: 691,60 Ω; bináris: 1111.1101.1010.1000; hexadecimális: 0xFDA8; decimális: −600; státuszbájt: 0x00; hibajelző LED: kikapcsolva. |
| Hibatáblázat; −50,0 °C | ellenállás: 742,60 Ω; bináris: 1111.1110.0000.1100; hexadecimális: 0xFE0C; decimális: −500; státuszbájt: 0x00; hibajelző LED: kikapcsolva. |
| Hibatáblázat; 0,0 °C | ellenállás: 1000,00 Ω; bináris: 0000.0000.0000.0000; hexadecimális: 0x0000; decimális: 0; státuszbájt: 0x00; hibajelző LED: kikapcsolva. |
| Hibatáblázat; 50,0 °C | ellenállás: 1291,00 Ω; bináris: 0000.0001.1111.0100; hexadecimális: 0x01F4; decimális: 500; státuszbájt: 0x00; hibajelző LED: kikapcsolva. |
| Hibatáblázat; 100,0 °C | ellenállás: 1617,96 Ω; bináris: 0000.0011.1110.1000; hexadecimális: 0x03E8; decimális: 1000; státuszbájt: 0x00; hibajelző LED: kikapcsolva. |
| Hibatáblázat; 150,0 °C | ellenállás: 1986,20 Ω; bináris: 0000.0101.1101.1100; hexadecimális: 0x05DC; decimális: 1500; státuszbájt: 0x00; hibajelző LED: kikapcsolva. |
| Hibatáblázat; 200,0 °C | ellenállás: 2406,40 Ω; bináris: 0000.0111.1101.0000; hexadecimális: 0x07D0; decimális: 2000; státuszbájt: 0x00; hibajelző LED: kikapcsolva. |
| Hibatáblázat; 250,0 °C | ellenállás: 2891,31 Ω; bináris: 0000.1001.1100.0100; hexadecimális: 0x09C4; decimális: 2500; státuszbájt: 0x00; hibajelző LED: kikapcsolva. |
| Hibatáblázat; +250,0 °C felett | ellenállás: nagyobb mint 2891,31 Ω; bináris: 0010.0001.0011.0100; hexadecimális: 0x09C4; decimális: 2500; státuszbájt: 0x42; hibajelző LED: bekapcsolva. A bináris és hexadecimális oszlopok eltérnek; gyártói tisztázás szükséges. A /003-000 lábjegyzet külön változatra vonatkozik. |
| Hibatáblázat; RL-vezetékszakadás | ellenállás nincs megadva; bináris: 0010.0001.0011.0100; hexadecimális: 0x09C4; decimális: 2500; státuszbájt: 0x42; hibajelző LED: bekapcsolva. A bináris és hexadecimális oszlopok eltérnek; gyártói tisztázás szükséges. A /003-000 lábjegyzet külön változatra vonatkozik. |
Gyártói szerelési és működési feltételek
| Helyi busz adatérintkezői | 6 öntisztuló aranyozott rugóérintkező; kommunikáció és rendszerellátás |
|---|---|
| Tápsínérintkezők | Nincsenek |
| Kezelőelemek | Nincsenek |
| Zöld A/C LED kikapcsolva | Nincs üzemkész állapot vagy megszakadt a helyi busz kommunikációja. |
| Piros B/D LED kikapcsolva | Normál üzem |
| Válaszidő értelmezése | A bekapcsolás vagy az érzékelő csatlakoztatása és az első érvényes mérési érték között eltelt idő; legfeljebb 4 s. |
| Átalakítási idő csatornánként | 320 ms; a /000-006 külön változat 960 ms-os adata nem erre a típusra vonatkozik. |
| Egy kapocsba csatlakoztatható vezetők száma | Egy vezeték minden CAGE CLAMP csatlakozásba. Több vezeték közös pontra vezetéséhez előzetes külső elosztás szükséges. |

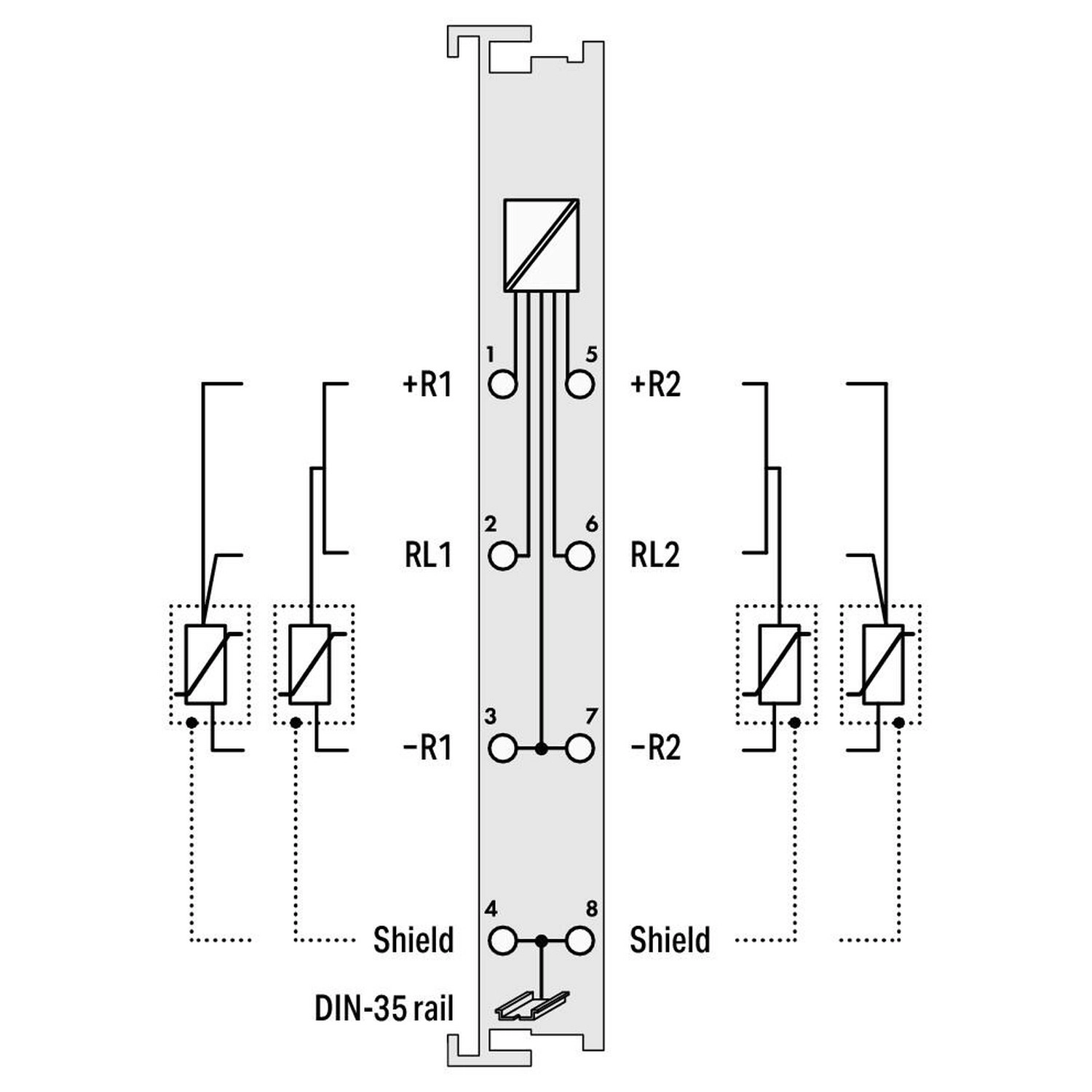

| Kétvezetékes RTD gyári példája | 1–2 és 5–6 összeköttetés; az érzékelők 1–3, illetve 5–7 közé kapcsolódnak. Árnyékolás: 4 és 8. Az egyvezetékes kapocsfeltételt itt is be kell tartani. |
| Háromvezetékes RTD gyári példája | Az első érzékelő külön +R/RL/−R vezetékei az 1/2/3, a másodiké az 5/6/7 pontokra csatlakoznak; árnyékolás 4/8. |
| Árnyékolás feltétele | Árnyékolt jelvezeték szükséges; az S pontok közvetlenül a DIN-sínhez csatlakoznak, a sín megfelelő villamos érintkezése szükséges az EMC és a működés fenntartásához. |
| Következő modulok terepi tápellátása | Az utána elhelyezett I/O modulok terepi tápellátásához tápmodult kell alkalmazni; a készüléknek nincsenek tápsínérintkezői. |
| Folyamatadatok kiosztása | A használt csatoló vagy vezérlő kézikönyve határozza meg; a csatoló/vezérlő dokumentációját is követni kell. |
Csatlakozás és kialakítás
| Csatlakozás | 8 × CAGE CLAMP; bemenetek/kimenetek |
|---|---|
| Vezető anyaga | Réz |
| Tömör vezeték | 0,08–2,5 mm² / 28–14 AWG |
| Finom elemi szálas vezeték | 0,08–2,5 mm² / 28–14 AWG |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 69,8 mm / 2,748 inch |
| Mélység a DIN-sín felső részétől | 62,6 mm / 2,465 inch |
| Rögzítés | DIN35-sín |
| Vezetékes interfész | Rögzített |
| Szín | Világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,898 MJ |
| Tömeg | 51,2 g |
| Megfelelőségi jelölés | CE |
Környezeti feltételek
| Működési környezeti hőmérséklet | 0…+55 °C |
|---|---|
| Tárolási hőmérséklet | −40…+85 °C |
| Védettség | IP20 |
| Szennyezettségi fok | 2; IEC61131-2 |
| Működési magasság | 0–2000 m / 0–6562 láb |
| Rögzítési pozíciók | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom | 95%, kondenzáció nélkül |
| Rezgésállóság | 4 g; IEC60068-2-6 |
| Ütésállóság | 15 g; IEC60068-2-27 |
| EMC zavartűrés | EN61000-6-2 és hajózási tanúsítványok szerint |
| EMC zavarkibocsátás | EN61000-6-4 és hajózási tanúsítványok szerint |
| Szennyezőanyag-kitettség | IEC60068-2-42 és IEC60068-2-43 |
| Megengedett H₂S-koncentráció | 10 ppm, 75% relatív páratartalom mellett |
| Megengedett SO₂-koncentráció | 25 ppm, 75% relatív páratartalom mellett |
Tanúsítványok és nyilatkozatok
| EAC; TP TC020/2011 | EAC CoC03083 |
|---|---|
| KC; Article58-2,Clause3 | MSIP-REM-W43-AIM750 |
| UL508; normál környezet | E175199 |
| EU / UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 25-0415412 |
| BSH | 1104 |
| BV | 13453/E0 BV |
| DNV; DNV-CG-0339,Aug.2021 | TAA0000194 |
| KR | KR HMB05880-AC001 |
| LR | LR22180952TA |
| PRS | TE/1101/880590/23 |
| RINA | ELE343521XG001 |
| ATEX; EN60079-0 | TUEV14ATEX148929X; II3 G Ex ec IIC T4 Gc |
| CCCEx; CNCA-C23-01 | 2020312310000213; Ex ec IIC T4 Gc |
| IECEx; IEC60079-0 | IECEx TUN14.0035X; Ex ec IIC T4 Gc |
| INMETRO; IEC60079-0 | TÜV12.1297X |
| UKEx; EN60079-0 | UKCA_WAGO22UKEX003X_ec |
| UL121201; veszélyes környezet | E198726 |
| Tanúsítási piktogramok feliratai | PTB0102; TÜV Rheinland OCP0004; DEKRA8505 / UKEX. A piktogramok feliratai nem további termékminősítések. |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-106 | Csoportjelölő-tartó |
| 750-100 | Jelölőkártya; A4-es papíron; üres |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 1303-86-2; 1317-36-8; 7439-92-1 |
|---|---|
| REACH jelöltlistás anyagok külön listája | Dibór-trioxid; ólom; ólom-monoxid. A két felsorolás nem soronként párosított táblázat. |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP; Ausztria | bf1a1197-86d4-4aeb-8fe3-13129f2a62b9 |
| SCIP; Belgium | 36159b2a-4b8e-4fb2-8e78-4f99e74b59aa |
| SCIP; Bulgária | 0d6dd130-8847-4488-8d54-1fa34b7364f4 |
| SCIP; Cseh Köztársaság | 59864dbd-cfbe-435e-aab2-162986c426a8 |
| SCIP; Dánia | d1c5223c-87eb-4de6-b644-e314f33dc1e6 |
| SCIP; Finnország | f7674f79-32c4-46bf-afe3-27fb46033989 |
| SCIP; Franciaország | 48d7f56e-9939-41e4-8f2d-f74e23cd9598 |
| SCIP; Németország | 0d939c69-338b-4d35-ace1-22dd500f9b4a |
| SCIP; Magyarország | 1dbe4f75-0c06-4e58-958e-b0c37262462f |
| SCIP; Olaszország | 81c8beb2-aad1-4859-b018-69a57624e93b |
| SCIP; Hollandia | 6e44f9b8-143b-445d-b321-28c385e85b31 |
| SCIP; Lengyelország | 5d9c616e-2ee0-4202-be9c-1b79a3322369 |
| SCIP; Románia | b4667bcd-b5bb-4b93-a0de-48a144c8dbb4 |
| SCIP; Svédország | 828ba7e4-d960-4f10-909e-6465ffd62b8d |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen érzékelőhöz tartozik?
Ni1000 TK6180 típushoz, −60…+250 °C tartománnyal. Más Pt/Ni vagy konfigurálható változat adatai nem alkalmazhatók automatikusan rá.
A 320 ms a legnagyobb válaszidő?
Nem. A 320 ms jellemző átalakítási idő csatornánként; a külön megadott válaszidő legfeljebb 4 s.
Készíthető közvetlenül hibatáblázat a felsorolt kódokból?
A hibaállapotoknál a gyári bináris és hexadecimális megadások eltérnek. A diagnosztikai vagy vezérlési logika előtt gyártói tisztázás szükséges.
Több vezeték fogható egy kapocsba?
Nem. A kézikönyv egy vezetéket enged meg minden CAGE CLAMP csatlakozásba; több vezető közös pontra vezetéséhez előzetes külső elosztás szükséges.
Fontos tájékoztatás a termékleírásról
Ezt a leírást neked állítottuk össze: a Lumenet munkatársainak szakmai ismeretei és az elérhető gyári adatok adnak támpontot a megfontolt vásárlási döntésedhez. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Pólusszám
2
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
750-461/000-005
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
51,2 g/db
Cikkszám
4045454487058
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 750-461/000-005 2 csatornás analóg bemeneti modul Ni1000/RTD ellenállás-szenzorhoz műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 750-461/000-005 |
| GTIN / EAN | 4045454487058 |
| Terméktípus | 2 csatornás analóg bemenet Ni1000 TK6180 érzékelőhöz |
Mérési és villamos adatok
| Analóg bemenetek / modulcsatornák | 2 / 2 |
|---|---|
| Jel típusa | Ellenállásmérés |
| Szenzorcsatlakozás | 2 × (2 vezetékes vagy 3 vezetékes) |
| Adatszélesség | 2 × 16 bites adat; opcionálisan 2 × 8 bites vezérlés/státusz |
| Felbontás a teljes mérési tartományban | 0,1 °C |
| Átalakítási idő, jellemző | 320 ms |
| Mérési hiba referencia-hőmérséklete | 25 °C |
| Mérési hiba, legnagyobb eltérés | A felső tartománybeli érték 0,2%-a |
| Hőmérsékleti hiba, maximum | A felső mérési tartomány értékének 0,01%/K értéke |
| Mérőáram, jellemző | 0,5 mA |
| Válaszidő, maximum | 4 s |
| Szenzortípus | Ni1000 TK6180 |
| Hőmérsékleti mérési tartomány | −60…+250 °C |
| Rendszertáp | 5 V DC; adatérintkezőn keresztül |
| Rendszerellátás fogyasztása | 80 mA az 5 V-os rendszerellátásból |
| Rendszer/terep szigetelése | 500 V |
| Zöld A/C LED | AI1 és AI2 működése |
| Piros B/D LED | AI1 és AI2 hibája |
Működés és rajzi jelölések
| Linearizálás | Automatikus a teljes hőmérsékleti tartományban. |
|---|---|
| Hibajelzés | A rövidzárat, vezetékszakadást vagy a mérési tartomány túllépését piros LED jelzi. |
| Működésjelzés | Zöld LED jelzi a működést és a csatolóval való hibamentes kommunikációt. |
| Árnyékolás | Közvetlenül a DIN-sínhez csatlakozik. |
| Bal csatorna kapocsjelölései | 1: +R1; 2: RL1; 3: −R1; 4: árnyékolás |
| Jobb csatorna kapocsjelölései | 5: +R2; 6: RL2; 7: −R2; 8: árnyékolás |
| Árnyékolási és visszavezetési pontok | A 3/7 pont a rajzon közös −R pont. A 4/8 pont közös árnyékolási pont, a DIN35-sínhez kapcsolódik. |
| Belső kapcsolási rajz | A +R és RL bemeneteknél 270 pF, a −R és az árnyékolás között 10 nF szerepel; a rajz MUX, A/D, logikai egység és külön működés-/hibajelzés blokkokat mutat. |
| Időadatok értelmezése | A jellemző 320 ms átalakítási idő és a legfeljebb 4 s válaszidő két külön adat. |
Adatformátum és kiadási eltérések
| Ni1000 TK6180 normál adatformátum | 16 bites szó; 1 számjegy 0,1 °C. 0 °C: 0x0000 / 0; 100 °C: 0x03E8 / 1000. Negatív értékek kettes komplemensben. |
|---|---|
| Tartomány alatti érték; eltérő megadások | A hibatáblázat ugyanabban a sorban 1000.0000.0000.0001 bináris értéket és 0xFDA8 / −600 hexadecimális/decimális értéket közöl; a státuszbájt 0x41, a hibajelző LED bekapcsol. |
| Tartomány feletti érték és RL-vezetékszakadás; eltérő megadások | A hibatáblázat 0010.0001.0011.0100 bináris értéket, de 0x09C4 / 2500 hexadecimális/decimális értéket közöl; a státuszbájt 0x42, a hibajelző LED bekapcsol. |
| Hibaértékek felhasználása | A megadott bináris és hexadecimális értékek eltérése miatt diagnosztikai vagy vezérlési logika kialakítása előtt gyártói tisztázás szükséges. Ezek nem feloldott átváltási táblázatok. |
| Eltérő konfigurálható változat | A 750-461/003-000 külön változat: a hibatáblázat lábjegyzetei arra 0x8001 / −32767, illetve 0x2134 / 8500 értékeket adnak meg. Ezek nem a 750-461/000-005 saját hibaértékei. |
| Korlátozás előtti mérési érték | A számszerű mérési érték a korlátozás működése előtt túllépheti a −600…+2500 tartományt; ez nem bővíti a −60…+250 °C meghatározott mérési tartományt. |
| Tömeg és mérettengelyek eltérő kiadásokban | Az aktuális magyar adatok 51,2 g tömeget, 100 mm magasságot, 69,8 mm mélységet és 62,6 mm sín feletti mélységet adnak meg. A V1.4.1 kézikönyv kb. 52,5 g-ot, 64 mm sín feletti magasságot és 100 mm mélységet közöl; a tengelynevek nem cserélhetők fel. |
| Tárolási hőmérséklet eltérő kiadásokban | Az aktuális magyar adat −40…+85 °C; a V1.4.1 kézikönyv normál változatokra −25…+85 °C-ot közöl. Az ott külön felsorolt /025 változat kiterjesztett tartománya nem tehető e típus saját adatává. |
| Magassági és páratartalmi feltételek | Az aktuális magyar tartomány 0–2000 m, 95% nem kondenzáló páratartalom; a szennyezőanyag-határ 75%-os relatív páratartalomhoz tartozik. A V1.4.1 kézikönyv további magassági leértékelést, 5–95% páratartalmat, illetve 75%-nál kisebb páratartalmi feltételt is közöl; ezek nem módosítják automatikusan az aktuális típusadatokat. |
| Robbanásvédelmi kiadások | A V1.4.1 kézikönyv korábbi Ex nA jelölései és tanúsítványai eltérnek az aktuális Ex ec megadásoktól. Robbanásveszélyes alkalmazás előtt a konkrét változatra és beépítésre érvényes dokumentációt kell tisztázni. |
| Csupaszolás inch-megadása | Az aktuális magyar adat 8–9 mm / 0,31–0,35 inch; a V1.4.1 kézikönyv 8–9 mm / 0,33 inch értéket közöl. A magyar tartomány változatlan. |
| Mérési hiba feltételének megadása | Az aktuális magyar táblázat legnagyobb 0,2%-os eltérést és 0,01%/K hőmérsékleti hibát ad meg. A V1.4.1 kézikönyvben a teljes tartomány értékéhez tartozó ±0,2%-nál, illetve ±0,01%/K-nél kisebb megadás szerepel; ebből nem következik további szigorúbb pontossági ígéret. |
| Hajózási jóváhagyások eltérő kiadásokban | Az aktuális magyar táblázat külön ABS 25-0415412 és BSH 1104 jóváhagyást sorol. A V1.4.1 kézikönyv régi, változatonkénti mátrixának /000-005 oszlopában ezek helye üres; a régebbi mátrix NKK jelölése nem egészíti ki automatikusan az aktuális jóváhagyási listát. |
Ni1000 TK6180 folyamatadatok és hibatáblázat
| Hibatáblázat; −60,0 °C alatt | ellenállás: kisebb mint 691,60 Ω; bináris: 1000.0000.0000.0001; hexadecimális: 0xFDA8; decimális: −600; státuszbájt: 0x41; hibajelző LED: bekapcsolva. A bináris és hexadecimális oszlopok eltérnek; gyártói tisztázás szükséges. A /003-000 lábjegyzet külön változatra vonatkozik. |
|---|---|
| Hibatáblázat; −60,0 °C | ellenállás: 691,60 Ω; bináris: 1111.1101.1010.1000; hexadecimális: 0xFDA8; decimális: −600; státuszbájt: 0x00; hibajelző LED: kikapcsolva. |
| Hibatáblázat; −50,0 °C | ellenállás: 742,60 Ω; bináris: 1111.1110.0000.1100; hexadecimális: 0xFE0C; decimális: −500; státuszbájt: 0x00; hibajelző LED: kikapcsolva. |
| Hibatáblázat; 0,0 °C | ellenállás: 1000,00 Ω; bináris: 0000.0000.0000.0000; hexadecimális: 0x0000; decimális: 0; státuszbájt: 0x00; hibajelző LED: kikapcsolva. |
| Hibatáblázat; 50,0 °C | ellenállás: 1291,00 Ω; bináris: 0000.0001.1111.0100; hexadecimális: 0x01F4; decimális: 500; státuszbájt: 0x00; hibajelző LED: kikapcsolva. |
| Hibatáblázat; 100,0 °C | ellenállás: 1617,96 Ω; bináris: 0000.0011.1110.1000; hexadecimális: 0x03E8; decimális: 1000; státuszbájt: 0x00; hibajelző LED: kikapcsolva. |
| Hibatáblázat; 150,0 °C | ellenállás: 1986,20 Ω; bináris: 0000.0101.1101.1100; hexadecimális: 0x05DC; decimális: 1500; státuszbájt: 0x00; hibajelző LED: kikapcsolva. |
| Hibatáblázat; 200,0 °C | ellenállás: 2406,40 Ω; bináris: 0000.0111.1101.0000; hexadecimális: 0x07D0; decimális: 2000; státuszbájt: 0x00; hibajelző LED: kikapcsolva. |
| Hibatáblázat; 250,0 °C | ellenállás: 2891,31 Ω; bináris: 0000.1001.1100.0100; hexadecimális: 0x09C4; decimális: 2500; státuszbájt: 0x00; hibajelző LED: kikapcsolva. |
| Hibatáblázat; +250,0 °C felett | ellenállás: nagyobb mint 2891,31 Ω; bináris: 0010.0001.0011.0100; hexadecimális: 0x09C4; decimális: 2500; státuszbájt: 0x42; hibajelző LED: bekapcsolva. A bináris és hexadecimális oszlopok eltérnek; gyártói tisztázás szükséges. A /003-000 lábjegyzet külön változatra vonatkozik. |
| Hibatáblázat; RL-vezetékszakadás | ellenállás nincs megadva; bináris: 0010.0001.0011.0100; hexadecimális: 0x09C4; decimális: 2500; státuszbájt: 0x42; hibajelző LED: bekapcsolva. A bináris és hexadecimális oszlopok eltérnek; gyártói tisztázás szükséges. A /003-000 lábjegyzet külön változatra vonatkozik. |
Gyártói szerelési és működési feltételek
| Helyi busz adatérintkezői | 6 öntisztuló aranyozott rugóérintkező; kommunikáció és rendszerellátás |
|---|---|
| Tápsínérintkezők | Nincsenek |
| Kezelőelemek | Nincsenek |
| Zöld A/C LED kikapcsolva | Nincs üzemkész állapot vagy megszakadt a helyi busz kommunikációja. |
| Piros B/D LED kikapcsolva | Normál üzem |
| Válaszidő értelmezése | A bekapcsolás vagy az érzékelő csatlakoztatása és az első érvényes mérési érték között eltelt idő; legfeljebb 4 s. |
| Átalakítási idő csatornánként | 320 ms; a /000-006 külön változat 960 ms-os adata nem erre a típusra vonatkozik. |
| Egy kapocsba csatlakoztatható vezetők száma | Egy vezeték minden CAGE CLAMP csatlakozásba. Több vezeték közös pontra vezetéséhez előzetes külső elosztás szükséges. |
| Kétvezetékes RTD gyári példája | 1–2 és 5–6 összeköttetés; az érzékelők 1–3, illetve 5–7 közé kapcsolódnak. Árnyékolás: 4 és 8. Az egyvezetékes kapocsfeltételt itt is be kell tartani. |
| Háromvezetékes RTD gyári példája | Az első érzékelő külön +R/RL/−R vezetékei az 1/2/3, a másodiké az 5/6/7 pontokra csatlakoznak; árnyékolás 4/8. |
| Árnyékolás feltétele | Árnyékolt jelvezeték szükséges; az S pontok közvetlenül a DIN-sínhez csatlakoznak, a sín megfelelő villamos érintkezése szükséges az EMC és a működés fenntartásához. |
| Következő modulok terepi tápellátása | Az utána elhelyezett I/O modulok terepi tápellátásához tápmodult kell alkalmazni; a készüléknek nincsenek tápsínérintkezői. |
| Folyamatadatok kiosztása | A használt csatoló vagy vezérlő kézikönyve határozza meg; a csatoló/vezérlő dokumentációját is követni kell. |
Csatlakozás és kialakítás
| Csatlakozás | 8 × CAGE CLAMP; bemenetek/kimenetek |
|---|---|
| Vezető anyaga | Réz |
| Tömör vezeték | 0,08–2,5 mm² / 28–14 AWG |
| Finom elemi szálas vezeték | 0,08–2,5 mm² / 28–14 AWG |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 69,8 mm / 2,748 inch |
| Mélység a DIN-sín felső részétől | 62,6 mm / 2,465 inch |
| Rögzítés | DIN35-sín |
| Vezetékes interfész | Rögzített |
| Szín | Világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,898 MJ |
| Tömeg | 51,2 g |
| Megfelelőségi jelölés | CE |
Környezeti feltételek
| Működési környezeti hőmérséklet | 0…+55 °C |
|---|---|
| Tárolási hőmérséklet | −40…+85 °C |
| Védettség | IP20 |
| Szennyezettségi fok | 2; IEC61131-2 |
| Működési magasság | 0–2000 m / 0–6562 láb |
| Rögzítési pozíciók | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom | 95%, kondenzáció nélkül |
| Rezgésállóság | 4 g; IEC60068-2-6 |
| Ütésállóság | 15 g; IEC60068-2-27 |
| EMC zavartűrés | EN61000-6-2 és hajózási tanúsítványok szerint |
| EMC zavarkibocsátás | EN61000-6-4 és hajózási tanúsítványok szerint |
| Szennyezőanyag-kitettség | IEC60068-2-42 és IEC60068-2-43 |
| Megengedett H₂S-koncentráció | 10 ppm, 75% relatív páratartalom mellett |
| Megengedett SO₂-koncentráció | 25 ppm, 75% relatív páratartalom mellett |
Tanúsítványok és nyilatkozatok
| EAC; TP TC020/2011 | EAC CoC03083 |
|---|---|
| KC; Article58-2,Clause3 | MSIP-REM-W43-AIM750 |
| UL508; normál környezet | E175199 |
| EU / UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 25-0415412 |
| BSH | 1104 |
| BV | 13453/E0 BV |
| DNV; DNV-CG-0339,Aug.2021 | TAA0000194 |
| KR | KR HMB05880-AC001 |
| LR | LR22180952TA |
| PRS | TE/1101/880590/23 |
| RINA | ELE343521XG001 |
| ATEX; EN60079-0 | TUEV14ATEX148929X; II3 G Ex ec IIC T4 Gc |
| CCCEx; CNCA-C23-01 | 2020312310000213; Ex ec IIC T4 Gc |
| IECEx; IEC60079-0 | IECEx TUN14.0035X; Ex ec IIC T4 Gc |
| INMETRO; IEC60079-0 | TÜV12.1297X |
| UKEx; EN60079-0 | UKCA_WAGO22UKEX003X_ec |
| UL121201; veszélyes környezet | E198726 |
| Tanúsítási piktogramok feliratai | PTB0102; TÜV Rheinland OCP0004; DEKRA8505 / UKEX. A piktogramok feliratai nem további termékminősítések. |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-106 | Csoportjelölő-tartó |
| 750-100 | Jelölőkártya; A4-es papíron; üres |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85437090990 |
| Termékcsoport | 15 (I/O-rendszer) |
| Csomagolás típusa | Doboz |
Termékbesorolások
| UNSPSC | 32101619 |
|---|---|
| eCl@ss9.0 / 10.0 | 27-24-26-01 |
| ETIM9.0 / 10.0 | EC001596 |
| ECCN | Nincs amerikai besorolás |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 1303-86-2; 1317-36-8; 7439-92-1 |
|---|---|
| REACH jelöltlistás anyagok külön listája | Dibór-trioxid; ólom; ólom-monoxid. A két felsorolás nem soronként párosított táblázat. |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP; Ausztria | bf1a1197-86d4-4aeb-8fe3-13129f2a62b9 |
| SCIP; Belgium | 36159b2a-4b8e-4fb2-8e78-4f99e74b59aa |
| SCIP; Bulgária | 0d6dd130-8847-4488-8d54-1fa34b7364f4 |
| SCIP; Cseh Köztársaság | 59864dbd-cfbe-435e-aab2-162986c426a8 |
| SCIP; Dánia | d1c5223c-87eb-4de6-b644-e314f33dc1e6 |
| SCIP; Finnország | f7674f79-32c4-46bf-afe3-27fb46033989 |
| SCIP; Franciaország | 48d7f56e-9939-41e4-8f2d-f74e23cd9598 |
| SCIP; Németország | 0d939c69-338b-4d35-ace1-22dd500f9b4a |
| SCIP; Magyarország | 1dbe4f75-0c06-4e58-958e-b0c37262462f |
| SCIP; Olaszország | 81c8beb2-aad1-4859-b018-69a57624e93b |
| SCIP; Hollandia | 6e44f9b8-143b-445d-b321-28c385e85b31 |
| SCIP; Lengyelország | 5d9c616e-2ee0-4202-be9c-1b79a3322369 |
| SCIP; Románia | b4667bcd-b5bb-4b93-a0de-48a144c8dbb4 |
| SCIP; Svédország | 828ba7e4-d960-4f10-909e-6465ffd62b8d |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 750-461/000-005 2 csatornás analóg bemeneti modul Ni1000/RTD ellenállás-szenzorhoz használati útmutató
Biztonsági és telepítési feltételek
1
A szerelést csak automatizálástechnikában jártas villamos szakember végezze; a készülék minden tápforrását kapcsold le a szerelési vagy karbantartási munka előtt.
2
A nyitott rendszert megfelelő burkolatba, szekrénybe vagy villamos üzemi helyiségbe telepítsd, csak jogosult szakemberek számára hozzáférhetően. A hozzáférést kulccsal vagy szerszámmal korlátozd az illetékes szakemberekre. A rendszeroldali leválasztásról és túláramvédelemről gondoskodni kell.
3
Az IP20 kivitel víz ellen nem véd. A nedves vagy poros környezetű használat eltérő megadás hiányában tiltott.
4
Lakókörnyezeti alkalmazás további intézkedés nélkül csak az EN61000-6-3 zavarkibocsátási határainak teljesülésekor megengedett; ezt az alkalmazott csatoló/vezérlő dokumentációjában kell ellenőrizni.
5
Biztonsági funkciót, például vészleállítást vagy biztonsági ajtó felügyeletét csak a rendszer erre szolgáló F-I/O moduljaival valósíts meg.
6
Biztosíts megfelelő villamos érintkezést a készülék és a DIN-sín között. Ne tedd a modult az aranyozott rugóérintkezőkre, és ne érintsd az adatérintkezőket. A személyzetet, munkahelyet és csomagolást az ESD-előírások szerint földeld.
7
Sérült vagy deformált érintkezős készüléket cserélj. A behatoló vagy szigetelő anyagoktól, aeroszoloktól, szilikonoktól és trigliceridektől védd a részegységeket; szükség esetén ellenálló burkolat kell.
8
A házat és szennyezett érintkezőket propanollal tisztítsd; kontaktsprayt ne használj. A vezetékek polaritását ne cseréld fel.
A modul behelyezése és eltávolítása
1
A terv szerinti sorrendben, a csatolótól vagy vezérlőtől indulva szereld a modulokat a DIN35-sínre. A modulokat csak jobbról és felülről illeszd be; az éles késérintkezőket ne érintsd.
2
Illeszd egymásba a modul és a szomszédos egység vezetőhornyait, majd nyomd a modult a szerelvénybe, amíg a sínre pattan. A készüléknek nincs tápsínérintkezője; az utána elhelyezett I/O modulok terepi tápellátásához tápmodult kell alkalmazni.
3
A terepibusz-csomópont végére mindig helyezz 750-600 buszlezáró modult.
4
Eltávolításkor, feszültségmentes állapotban húzd meg a kioldófület, és vedd ki a modult a szerelvényből.
Vezeték előkészítése és CAGE CLAMP csatlakoztatás
Rézvezeték: tömör vagy finom elemi szálas, 0,08–2,5 mm² / 28–14 AWG; csupaszolási hossz 8–9 mm. Egy CAGE CLAMP csatlakozásba csak egy vezeték köthető. Ha több vezetéket kell egy pontra vezetni, előzetes külső elosztást kell kialakítani.
1
A kapocs nyitásához helyezd a működtetőszerszámot a csatlakozási pont feletti nyílásba.
2
Told a vezetéket a megfelelő vezetéknyílásba.
3
A kapocs zárásához távolítsd el a szerszámot; a kapocs ekkor rögzíti a vezetéket.
Két- és háromvezetékes érzékelő bekötési példái
| Kétvezetékes RTD gyári példája | 1–2 és 5–6 összeköttetés; az érzékelők 1–3, illetve 5–7 közé kapcsolódnak. Árnyékolás: 4 és 8. Az egyvezetékes kapocsfeltételt itt is be kell tartani. |
|---|---|
| Háromvezetékes RTD gyári példája | Az első érzékelő külön +R/RL/−R vezetékei az 1/2/3, a másodiké az 5/6/7 pontokra csatlakoznak; árnyékolás 4/8. |
| Árnyékolás feltétele | Árnyékolt jelvezeték szükséges; az S pontok közvetlenül a DIN-sínhez csatlakoznak, a sín megfelelő villamos érintkezése szükséges az EMC és a működés fenntartásához. |
Kizárólag árnyékolt jelvezetéket használj. A kétvezetékes példában bemutatott összeköttetések mellett is minden CAGE CLAMP kapocsba csak egy vezeték csatlakozhat; szükség esetén külső elosztást alkalmazz.
LED-jelzés és mérési érték értelmezése
A zöld A/C LED üzemkész állapotot és hibamentes helyi buszkommunikációt jelez. Kikapcsolva nincs üzemkész állapot vagy megszakadt a kommunikáció. A piros B/D LED normál üzemben kikapcsolt; a gyári megadások szenzorhibát, vezetékszakadást vagy tartományhibát jeleznek pirossal. A használt csatoló vagy vezérlő kézikönyvét is kövesd, ez határozza meg a folyamatadatok kiosztását. A hibakódok eltéréseit vezérlési felhasználás előtt tisztázni kell.
| Ni1000 TK6180 normál adatformátum | 16 bites szó; 1 számjegy 0,1 °C. 0 °C: 0x0000 / 0; 100 °C: 0x03E8 / 1000. Negatív értékek kettes komplemensben. |
|---|---|
| Tartomány alatti érték; eltérő megadások | A hibatáblázat ugyanabban a sorban 1000.0000.0000.0001 bináris értéket és 0xFDA8 / −600 hexadecimális/decimális értéket közöl; a státuszbájt 0x41, a hibajelző LED bekapcsol. |
| Tartomány feletti érték és RL-vezetékszakadás; eltérő megadások | A hibatáblázat 0010.0001.0011.0100 bináris értéket, de 0x09C4 / 2500 hexadecimális/decimális értéket közöl; a státuszbájt 0x42, a hibajelző LED bekapcsol. |
| Hibaértékek felhasználása | A megadott bináris és hexadecimális értékek eltérése miatt diagnosztikai vagy vezérlési logika kialakítása előtt gyártói tisztázás szükséges. Ezek nem feloldott átváltási táblázatok. |
| Eltérő konfigurálható változat | A 750-461/003-000 külön változat: a hibatáblázat lábjegyzetei arra 0x8001 / −32767, illetve 0x2134 / 8500 értékeket adnak meg. Ezek nem a 750-461/000-005 saját hibaértékei. |
| Korlátozás előtti mérési érték | A számszerű mérési érték a korlátozás működése előtt túllépheti a −600…+2500 tartományt; ez nem bővíti a −60…+250 °C meghatározott mérési tartományt. |
| Tömeg és mérettengelyek eltérő kiadásokban | Az aktuális magyar adatok 51,2 g tömeget, 100 mm magasságot, 69,8 mm mélységet és 62,6 mm sín feletti mélységet adnak meg. A V1.4.1 kézikönyv kb. 52,5 g-ot, 64 mm sín feletti magasságot és 100 mm mélységet közöl; a tengelynevek nem cserélhetők fel. |
| Tárolási hőmérséklet eltérő kiadásokban | Az aktuális magyar adat −40…+85 °C; a V1.4.1 kézikönyv normál változatokra −25…+85 °C-ot közöl. Az ott külön felsorolt /025 változat kiterjesztett tartománya nem tehető e típus saját adatává. |
| Magassági és páratartalmi feltételek | Az aktuális magyar tartomány 0–2000 m, 95% nem kondenzáló páratartalom; a szennyezőanyag-határ 75%-os relatív páratartalomhoz tartozik. A V1.4.1 kézikönyv további magassági leértékelést, 5–95% páratartalmat, illetve 75%-nál kisebb páratartalmi feltételt is közöl; ezek nem módosítják automatikusan az aktuális típusadatokat. |
| Robbanásvédelmi kiadások | A V1.4.1 kézikönyv korábbi Ex nA jelölései és tanúsítványai eltérnek az aktuális Ex ec megadásoktól. Robbanásveszélyes alkalmazás előtt a konkrét változatra és beépítésre érvényes dokumentációt kell tisztázni. |
| Csupaszolás inch-megadása | Az aktuális magyar adat 8–9 mm / 0,31–0,35 inch; a V1.4.1 kézikönyv 8–9 mm / 0,33 inch értéket közöl. A magyar tartomány változatlan. |
| Mérési hiba feltételének megadása | Az aktuális magyar táblázat legnagyobb 0,2%-os eltérést és 0,01%/K hőmérsékleti hibát ad meg. A V1.4.1 kézikönyvben a teljes tartomány értékéhez tartozó ±0,2%-nál, illetve ±0,01%/K-nél kisebb megadás szerepel; ebből nem következik további szigorúbb pontossági ígéret. |
| Hajózási jóváhagyások eltérő kiadásokban | Az aktuális magyar táblázat külön ABS 25-0415412 és BSH 1104 jóváhagyást sorol. A V1.4.1 kézikönyv régi, változatonkénti mátrixának /000-005 oszlopában ezek helye üres; a régebbi mátrix NKK jelölése nem egészíti ki automatikusan az aktuális jóváhagyási listát. |
Ni1000 TK6180 folyamatadatok és hibatáblázat
| Hibatáblázat; −60,0 °C alatt | ellenállás: kisebb mint 691,60 Ω; bináris: 1000.0000.0000.0001; hexadecimális: 0xFDA8; decimális: −600; státuszbájt: 0x41; hibajelző LED: bekapcsolva. A bináris és hexadecimális oszlopok eltérnek; gyártói tisztázás szükséges. A /003-000 lábjegyzet külön változatra vonatkozik. |
|---|---|
| Hibatáblázat; −60,0 °C | ellenállás: 691,60 Ω; bináris: 1111.1101.1010.1000; hexadecimális: 0xFDA8; decimális: −600; státuszbájt: 0x00; hibajelző LED: kikapcsolva. |
| Hibatáblázat; −50,0 °C | ellenállás: 742,60 Ω; bináris: 1111.1110.0000.1100; hexadecimális: 0xFE0C; decimális: −500; státuszbájt: 0x00; hibajelző LED: kikapcsolva. |
| Hibatáblázat; 0,0 °C | ellenállás: 1000,00 Ω; bináris: 0000.0000.0000.0000; hexadecimális: 0x0000; decimális: 0; státuszbájt: 0x00; hibajelző LED: kikapcsolva. |
| Hibatáblázat; 50,0 °C | ellenállás: 1291,00 Ω; bináris: 0000.0001.1111.0100; hexadecimális: 0x01F4; decimális: 500; státuszbájt: 0x00; hibajelző LED: kikapcsolva. |
| Hibatáblázat; 100,0 °C | ellenállás: 1617,96 Ω; bináris: 0000.0011.1110.1000; hexadecimális: 0x03E8; decimális: 1000; státuszbájt: 0x00; hibajelző LED: kikapcsolva. |
| Hibatáblázat; 150,0 °C | ellenállás: 1986,20 Ω; bináris: 0000.0101.1101.1100; hexadecimális: 0x05DC; decimális: 1500; státuszbájt: 0x00; hibajelző LED: kikapcsolva. |
| Hibatáblázat; 200,0 °C | ellenállás: 2406,40 Ω; bináris: 0000.0111.1101.0000; hexadecimális: 0x07D0; decimális: 2000; státuszbájt: 0x00; hibajelző LED: kikapcsolva. |
| Hibatáblázat; 250,0 °C | ellenállás: 2891,31 Ω; bináris: 0000.1001.1100.0100; hexadecimális: 0x09C4; decimális: 2500; státuszbájt: 0x00; hibajelző LED: kikapcsolva. |
| Hibatáblázat; +250,0 °C felett | ellenállás: nagyobb mint 2891,31 Ω; bináris: 0010.0001.0011.0100; hexadecimális: 0x09C4; decimális: 2500; státuszbájt: 0x42; hibajelző LED: bekapcsolva. A bináris és hexadecimális oszlopok eltérnek; gyártói tisztázás szükséges. A /003-000 lábjegyzet külön változatra vonatkozik. |
| Hibatáblázat; RL-vezetékszakadás | ellenállás nincs megadva; bináris: 0010.0001.0011.0100; hexadecimális: 0x09C4; decimális: 2500; státuszbájt: 0x42; hibajelző LED: bekapcsolva. A bináris és hexadecimális oszlopok eltérnek; gyártói tisztázás szükséges. A /003-000 lábjegyzet külön változatra vonatkozik. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
