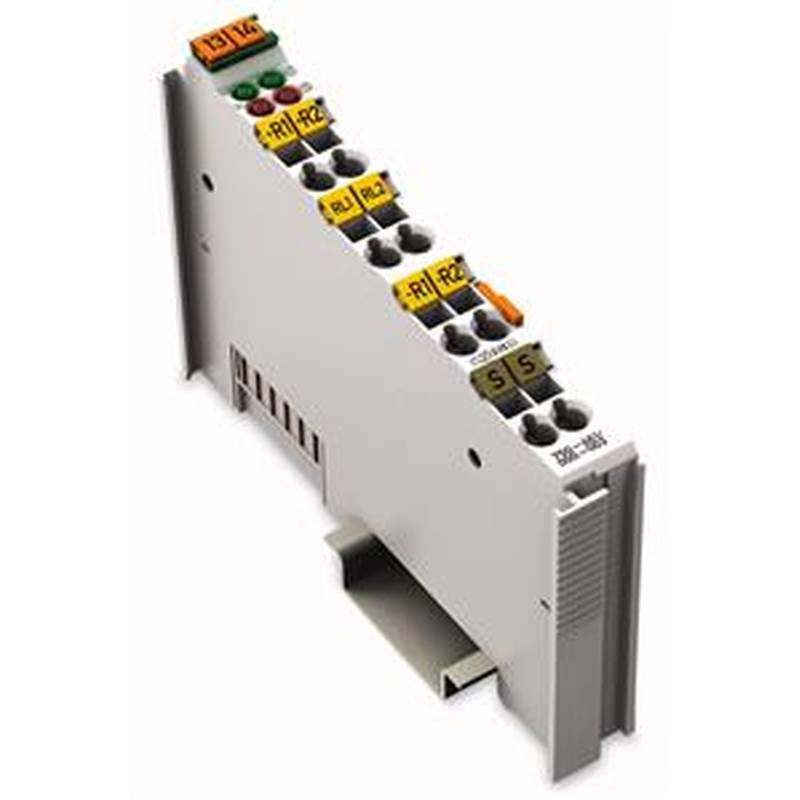

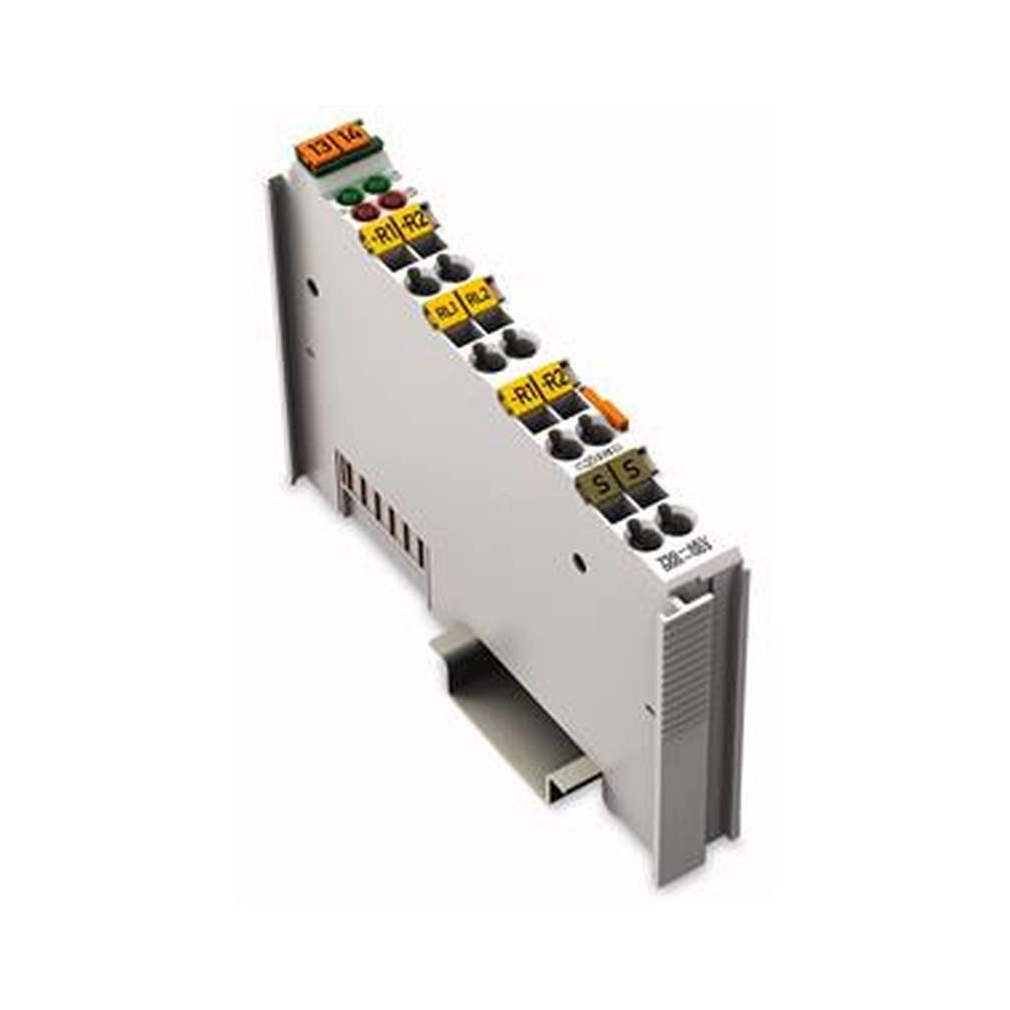

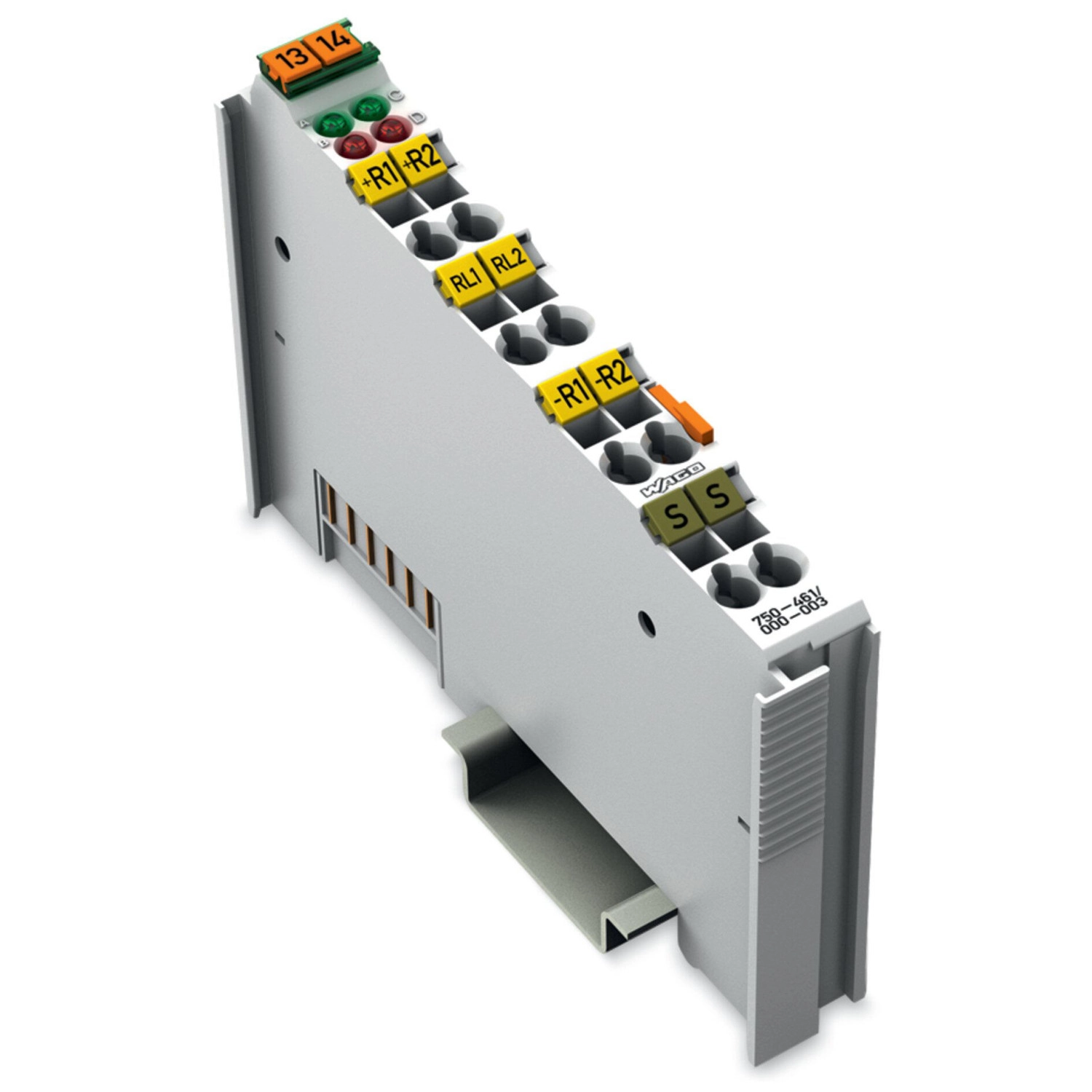

Wago 750-461/000-003 2 csatornás analóg bemeneti modul, Pt1000/RTD ellenállás-szenzor
RRP:202 387 Ft
200 363 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
174 508 Ft
nettó 137 408 Ft
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Ez az analóg bemeneti modul közvetlenül csatlakozik a Pt hőellenállásokhoz (szenzorok). Két- vagy háromvezetékes szenzorokat lehet csatlakoztatni. A modul automatikusan linearizálja a teljes hőmérsékleti tartományt. A szenzorhibát piros LED jelzi (rövidzár, vezetékszakadás vagy a mérési tartomány túllépése). Zöld LED jelzi a működést és a csatolóval való hibamentes kommunikációt. Az árnyékolás közvetlenül a DIN kalapsínhez csatlakozik.
A Wago 750-461/000-003 kétcsatornás, Pt1000 ellenállás-szenzorhoz készült analóg bemeneti modul.
Jeltechnika
| Analóg bemenetek száma | 2 |
|---|---|
| Csatornák száma összesen (modul) | 2 |
| Jel típusa | Ellenállásmérés |
| Szenzorcsatlakozás | 2 x (2 vezetékes, 3 vezetékes) |
| Adatszélesség | 2 x 16 bites adat; 2 x 8 bites vezérlés/státusz (opcionális) |
| Átalakítási idő (ált.) | 320 ms |
| Mérési hiba referencia-hőmérséklete | 25 °C |
| Mérési hiba – eltérés (max.) a felső tartománybeli értéktől | 0,2 % |
| A felső mérési tartomány értékének hőmérsékleti hibája (max.) | 0,01 %/K |
| Felbontás (a teljes mérési tartományban) | 0,1 °C |
| Mérőáram (tipikus) | 0,5 mA |
| Válaszidő (max.) | 4 s |
| Szenzortípus | Pt1000 |
| Mérési hőmérséklet-tartomány | −200 … +850 °C |
Tápellátás és szigetelés
| Tápfeszültség (rendszer) | 5 VDC; adatérintkezőn keresztül |
|---|---|
| Áramfelvétel (5 V rendszerellátás) | 80 mA |
| Szigetelés | 500 V rendszer/terep |
| Indikátorok | Zöld A/C LED: AI1/AI2 működés; piros B/D LED: AI1/AI2 hiba. |
Csatlakozás és kialakítás
| Csatlakozástechnika: bemenetek/kimenetek | 8 x CAGE CLAMP |
|---|---|
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Bemenetek/kimenetek |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 69,8 mm / 2,748 inch |
| Mélység a DIN kalapsín felső részétől | 62,6 mm / 2,465 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Vezetékes interfész | rögzített |
| Szín | világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,899 MJ |
| Tömeg | 52 g |
| Megfelelőségi jelölés | CE |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Rögzítési pozíció | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | 4 g az IEC 60068-2-6 szerint |
| Ütésállóság | 15 g az IEC 60068-2-27 szerint |
| EMC zavartűrés | EN 61000-6-2, hajózási tanúsítványok szerint |
| EMC zavarkibocsátás | EN 61000-6-4, hajózási tanúsítványok szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
Működés és egyedi feltételek
| Szenzortípus | Pt1000 |
|---|---|
| Linearizálás | Automatikusan, a megadott mérési hőmérséklet-tartományban. |
| Hibajelzés | Piros LED: rövidzár, vezetékszakadás vagy a mérési tartomány túllépése. |
| Működésjelzés | Zöld LED: működés és hibamentes kommunikáció a csatolóval. |
| Árnyékolás | Közvetlenül a DIN-sínhez kapcsolódik. |

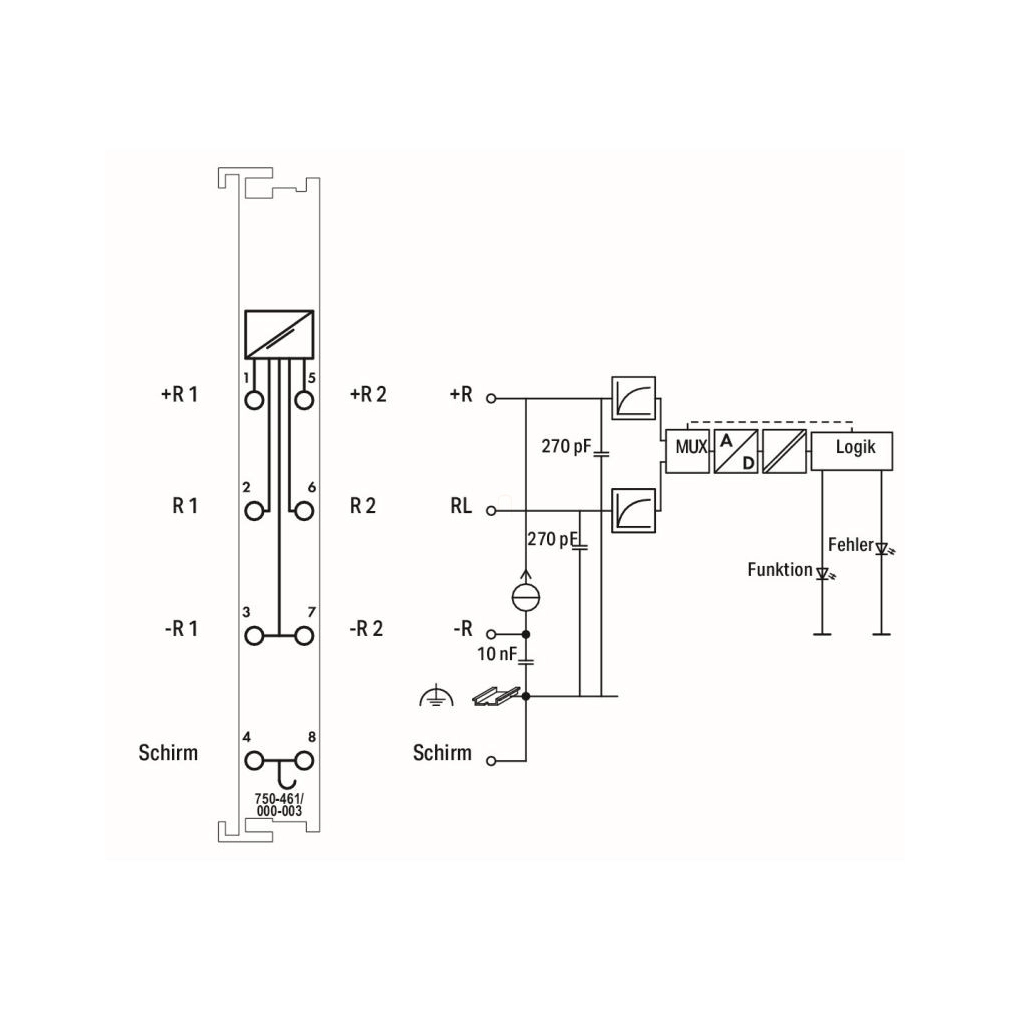

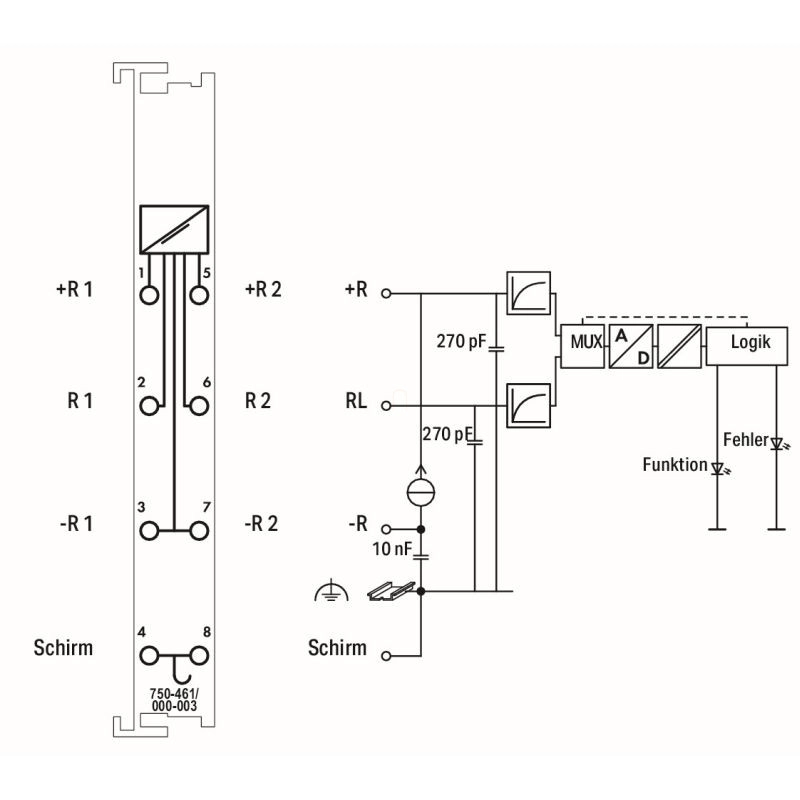

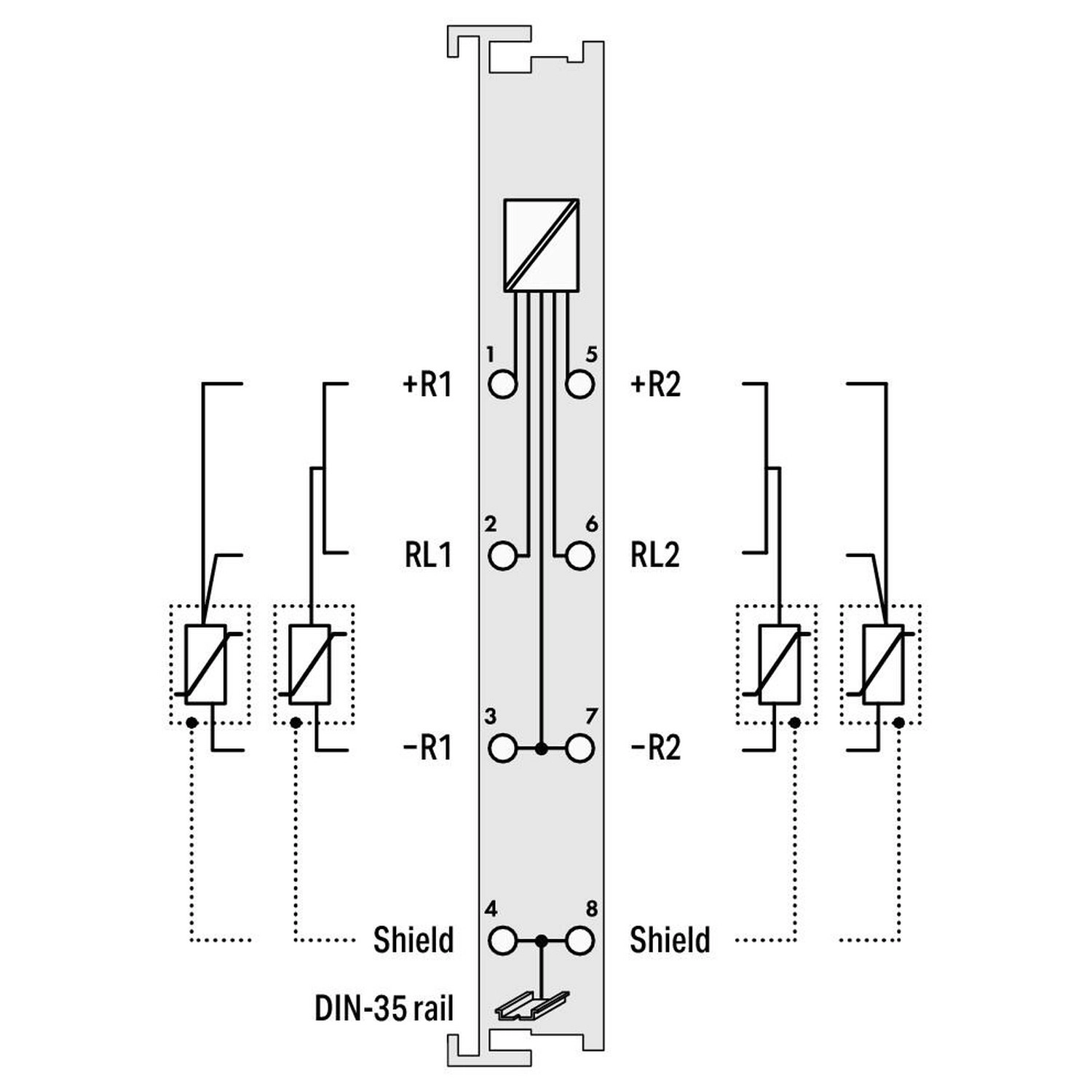

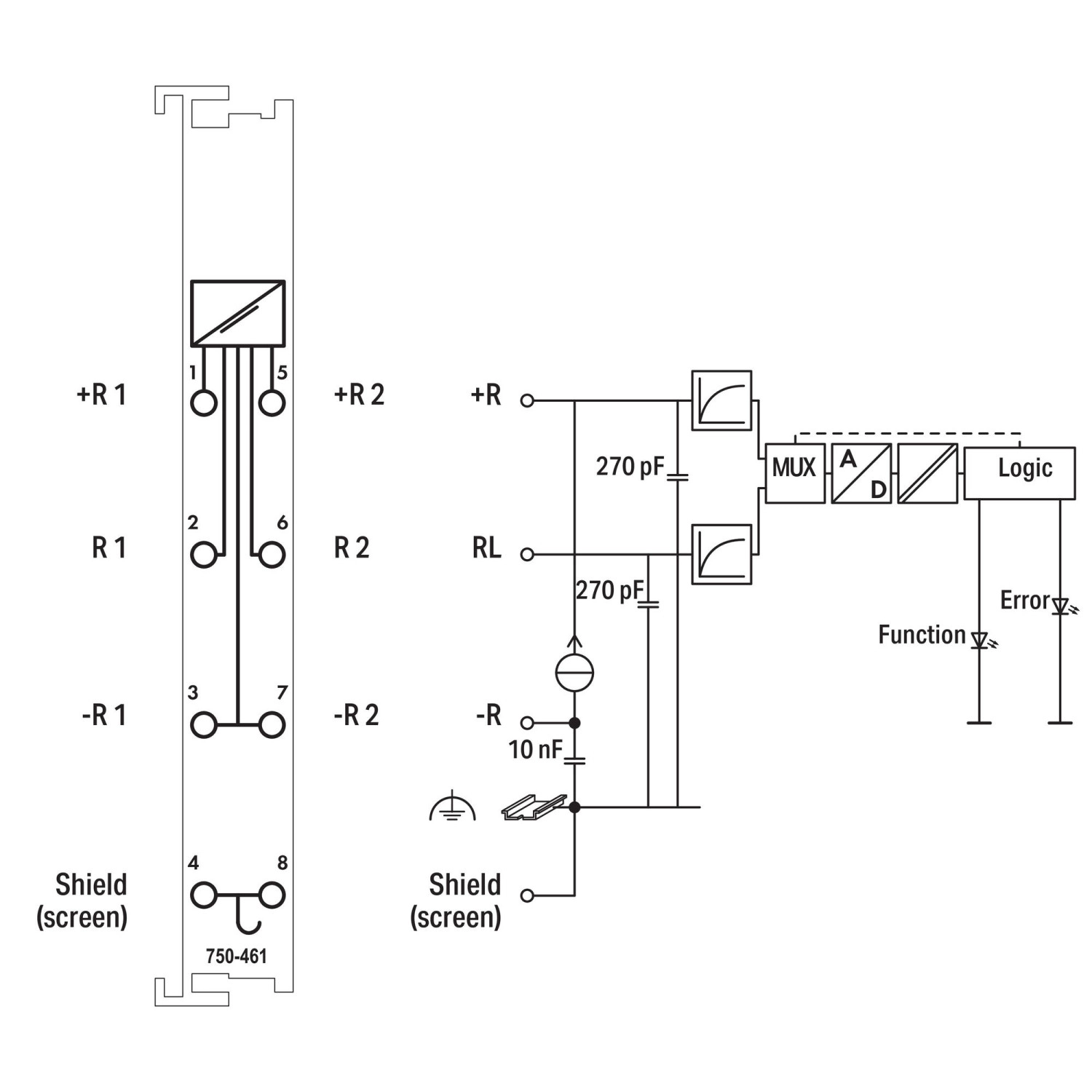

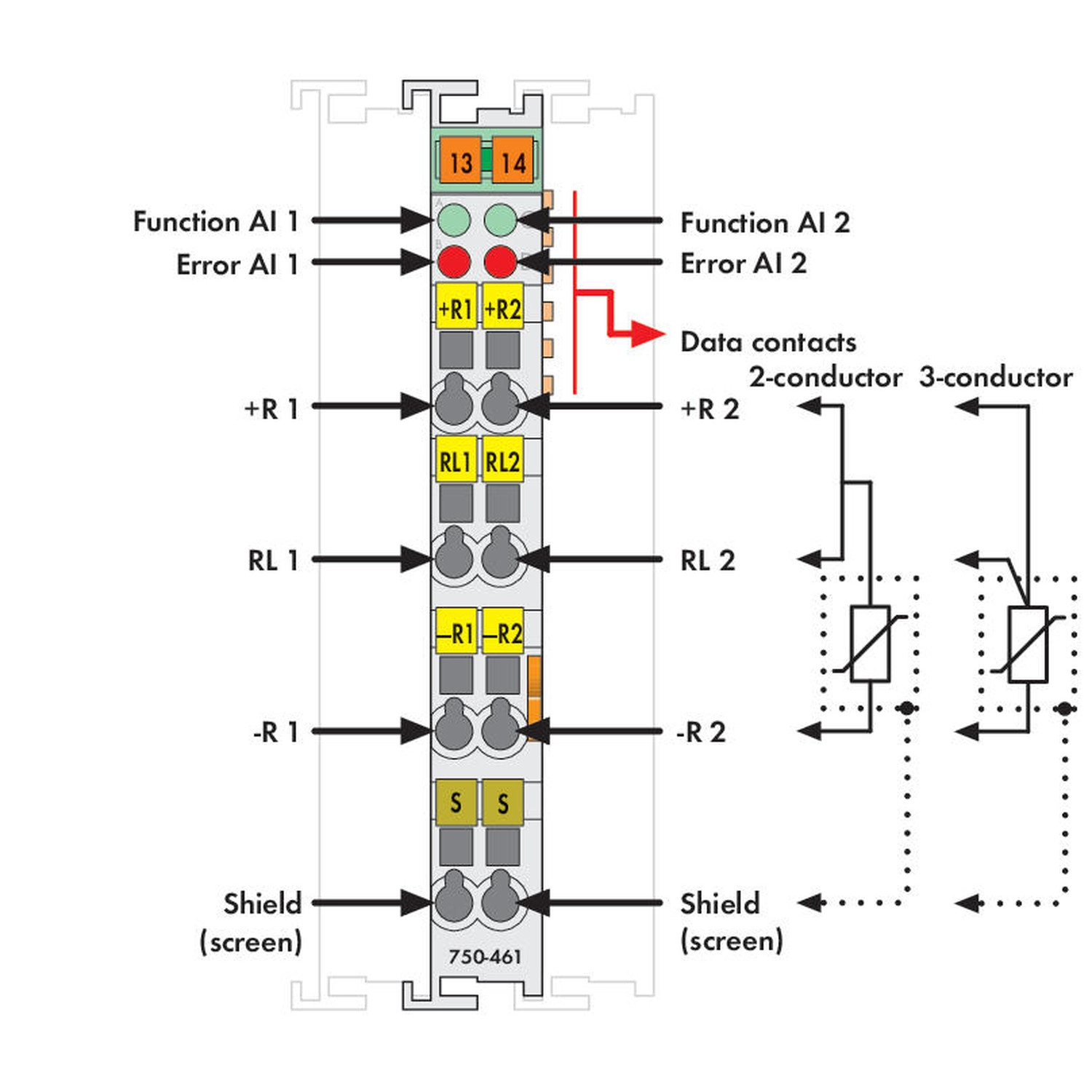

Kapocskiosztás
| 1 | +R1; 1. érzékelő +R |
|---|---|
| 2 | RL1; 1. érzékelő kompenzálóvezetéke |
| 3 | −R1; 1. érzékelő −R |
| 4 | S; árnyékolás |
| 5 | +R2; 2. érzékelő +R |
| 6 | RL2; 2. érzékelő kompenzálóvezetéke |
| 7 | −R2; 2. érzékelő −R |
| 8 | S; árnyékolás |
Diagnosztika és rendszerfeltételek
| Zöld A/C LED | 1./2. csatorna; világítva üzemkész és hibamentes helyi busz; nem világítva nem üzemkész vagy megszakadt buszkommunikáció. |
|---|---|
| Piros B/D LED | 1./2. csatorna; világítva a mérési tartomány túllépése vagy el nem érése, illetve vezetékszakadás; kikapcsolva normál működés. |
| Terepi táp továbbítása | Nincsenek tápsínérintkezők; a következő modulok terepi tápellátásához külön betáplálómodul szükséges. |
| Árnyékolás | Csak árnyékolt analóg jelvezetéket használj az árnyékolókapoccsal; biztosíts megfelelő elektromos érintkezést a DIN-sínnel. |
Vezeték-előkészítés
| Vezető | Réz; tömör vagy finom elemi szálas, 0,08–2,5 mm² / 28–14 AWG. |
|---|---|
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch. |
| Kapocspontonként | Egy vezeték; a vezetékfajtához és keresztmetszethez tartozó saját adatok szerint. |
Valós csatlakoztatási lépések
| Kapocs megnyitása | A működtetőszerszámot egyenesen helyezd a kapocspont fölötti négyszögletes nyílásba, és nyisd ki a CAGE CLAMP rugót. |
|---|---|
| Vezeték beillesztése | Helyezd a vezetéket a megfelelő kerek vezetékbevezető nyílásba. |
| Kapocs zárása | Vedd ki a működtetőszerszámot; a rugó ekkor rögzíti a vezetéket. |
Biztonsági feltételek
| Feszültségmentesítés | Szerelés, javítás vagy karbantartás előtt kapcsold le valamennyi tápforrást. |
|---|---|
| Beépítés | Megfelelő házban, szekrényben vagy villamos üzemi helyiségben; csak jogosult, képzett szakemberek számára hozzáférhetően. |
| ESD-védelem | A személyek, munkahely és csomagolás megfelelő földelésével kerüld az elektrosztatikus kisülést. |
| Ex alkalmazás | A teljes rendszer érvényes gyártói Ex előírásai és a konkrét tanúsítvány feltételei kötelezők. A normál vezetékcsatlakoztatási lépések nem helyettesítik ezeket. |
| Leválasztás és túláramvédelem | A rendszer oldalán megfelelő leválasztást és túláramvédelmet kell biztosítani; a készülék nem tartalmaz leválasztóvédelmet, a csatlakozó rendszert biztosítóval védeni kell. |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart; TP TC 020/2011; EAC CoC 03083 |
|---|---|
| KC | National Radio Research Agency; Article 58-2, Clause 3; MSIP-REM-W43-AIM750 |
| UL; normál környezet | Underwriters Laboratories Inc.; UL 508; E175199 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | American Bureau of Shipping; 25-0415412 |
| BSH | Bundesamt fuer Seeschifffahrt und Hydrographie; 1104 |
| BV | Bureau Veritas S.A.; 13453/E0 BV |
| DNV | DNV GL SE; DNV-CG-0339, Aug.2021; TAA0000194 |
| KR | Korean Register of Shipping; KR HMB05880-AC001 |
| LR | Lloyds Register EMEA; LR22180952TA |
| PRS | Polski Rejestr Statków; TE/1101/880590/23 |
| RINA | RINA Germany GmbH; ELE343521XG001 |
| ATEX | TUEV Nord Cert GmbH; EN 60079-0; TUEV14ATEX148929X (II 3 G Ex ec IIC T4 Gc) |
| CCCEx | CQST/CNEx; CNCA-C23-01; 2020312310000213 (Ex ec IIC T4 Gc) |
| IECEx | TUEV Nord Cert GmbH; IEC 60079-0; IECEx TUN 14.0035 X (Ex ec IIC T4 Gc) |
| INMETRO | TÜV Rheinland do Brasil Ltda.; IEC 60079-0; TÜV 12.1297 X |
| UKEx | WAGO GmbH & Co. KG; EN 60079-0; UKCA_WAGO22UKEX003X_ec |
| UL; robbanásveszélyes környezet | Underwriters Laboratories Inc.; UL 121201; E198726 |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 1303-86-2; 1317-36-8; 7439-92-1 |
|---|---|
| REACH jelöltlistás anyagok külön listája | Diboron trioxide; Lead; Lead monoxide. A CAS- és anyaglistát nem párosítjuk soronként. |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP; Ausztria | 0112b9c1-7717-439c-8507-15f4d4cf15b7 |
| SCIP; Belgium | 4d175a81-fb62-46ae-bc40-8a417e28bef2 |
| SCIP; Bulgária | d7dd8a75-0981-4739-8eed-cef5f357eb35 |
| SCIP; Csehország | 7a9c2431-a402-493d-8684-0852f99be8c8 |
| SCIP; Dánia | 3d54384b-21f8-4135-a566-3aa8f7e69674 |
| SCIP; Finnország | c7a26c19-4352-4df3-9154-ca616d016464 |
| SCIP; Franciaország | db2f3b1a-d818-42a7-b931-db0b87ae14bf |
| SCIP; Németország | e22b647a-ad46-4c37-9353-8d11d54ab4b5 |
| SCIP; Magyarország | 2c5815ee-2ed9-433a-8048-7d91842b19ad |
| SCIP; Olaszország | ca084790-c800-43b6-be77-c26ccf02bea8 |
| SCIP; Hollandia | 2446b166-ae5b-4e59-bc82-6fe6635d619a |
| SCIP; Lengyelország | 23e1eb4c-685c-4551-996a-97b021e219d2 |
| SCIP; Románia | c963ba30-2ee1-41f8-be1c-049fd1093b39 |
| SCIP; Svédország | 1ab4fe88-bcff-4072-b5b9-379c3799d119 |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-106 | Csoportjelölő-tartó |
| 750-100 | Jelölőkártya; A4-es papíron; üres |
| 2009-145 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Hány csatornája van?
Két analóg bemeneti csatorna.
Mekkora csupaszolási hossz szükséges?
8–9 mm.
Milyen jelekhez használható?
Pt1000. A saját táblázat szerinti tartományok és feltételek érvényesek.
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
750-461/000-003
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
52 g/db
Cikkszám
4045454486761
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 750-461/000-003 2 csatornás analóg bemeneti modul, Pt1000/RTD ellenállás-szenzor műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 750-461/000-003 |
| GTIN / EAN | 4045454486761 |
| Terméktípus | Kétcsatornás analóg bemeneti modul |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85437090990 |
| Termékcsoport | 15 (I/O-rendszer) |
Termékbesorolások
| UNSPSC | 32151705 |
|---|---|
| eCl@ss 10.0 | 27-24-26-01 |
| eCl@ss 9.0 | 27-24-26-01 |
| ETIM 9.0 | EC001596 |
| ETIM 10.0 | EC001596 |
| ECCN | NO US CLASSIFICATION |
Jeltechnika
| Analóg bemenetek száma | 2 |
|---|---|
| Csatornák száma összesen (modul) | 2 |
| Jel típusa | Ellenállásmérés |
| Szenzorcsatlakozás | 2 x (2 vezetékes, 3 vezetékes) |
| Adatszélesség | 2 x 16 bites adat; 2 x 8 bites vezérlés/státusz (opcionális) |
| Átalakítási idő (ált.) | 320 ms |
| Mérési hiba referencia-hőmérséklete | 25 °C |
| Mérési hiba – eltérés (max.) a felső tartománybeli értéktől | 0,2 % |
| A felső mérési tartomány értékének hőmérsékleti hibája (max.) | 0,01 %/K |
| Felbontás (a teljes mérési tartományban) | 0,1 °C |
| Mérőáram (tipikus) | 0,5 mA |
| Válaszidő (max.) | 4 s |
| Szenzortípus | Pt1000 |
| Mérési hőmérséklet-tartomány | −200 … +850 °C |
Tápellátás és szigetelés
| Tápfeszültség (rendszer) | 5 VDC; adatérintkezőn keresztül |
|---|---|
| Áramfelvétel (5 V rendszerellátás) | 80 mA |
| Szigetelés | 500 V rendszer/terep |
| Indikátorok | Zöld A/C LED: AI1/AI2 működés; piros B/D LED: AI1/AI2 hiba. |
Csatlakozás és kialakítás
| Csatlakozástechnika: bemenetek/kimenetek | 8 x CAGE CLAMP |
|---|---|
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Bemenetek/kimenetek |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 69,8 mm / 2,748 inch |
| Mélység a DIN kalapsín felső részétől | 62,6 mm / 2,465 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Vezetékes interfész | rögzített |
| Szín | világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,899 MJ |
| Tömeg | 52 g |
| Megfelelőségi jelölés | CE |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Rögzítési pozíció | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | 4 g az IEC 60068-2-6 szerint |
| Ütésállóság | 15 g az IEC 60068-2-27 szerint |
| EMC zavartűrés | EN 61000-6-2, hajózási tanúsítványok szerint |
| EMC zavarkibocsátás | EN 61000-6-4, hajózási tanúsítványok szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
Működés és egyedi feltételek
| Szenzortípus | Pt1000 |
|---|---|
| Linearizálás | Automatikusan, a megadott mérési hőmérséklet-tartományban. |
| Hibajelzés | Piros LED: rövidzár, vezetékszakadás vagy a mérési tartomány túllépése. |
| Működésjelzés | Zöld LED: működés és hibamentes kommunikáció a csatolóval. |
| Árnyékolás | Közvetlenül a DIN-sínhez kapcsolódik. |
Kapocskiosztás
| 1 | +R1; 1. érzékelő +R |
|---|---|
| 2 | RL1; 1. érzékelő kompenzálóvezetéke |
| 3 | −R1; 1. érzékelő −R |
| 4 | S; árnyékolás |
| 5 | +R2; 2. érzékelő +R |
| 6 | RL2; 2. érzékelő kompenzálóvezetéke |
| 7 | −R2; 2. érzékelő −R |
| 8 | S; árnyékolás |
Diagnosztika és rendszerfeltételek
| Zöld A/C LED | 1./2. csatorna; világítva üzemkész és hibamentes helyi busz; nem világítva nem üzemkész vagy megszakadt buszkommunikáció. |
|---|---|
| Piros B/D LED | 1./2. csatorna; világítva a mérési tartomány túllépése vagy el nem érése, illetve vezetékszakadás; kikapcsolva normál működés. |
| Terepi táp továbbítása | Nincsenek tápsínérintkezők; a következő modulok terepi tápellátásához külön betáplálómodul szükséges. |
| Árnyékolás | Csak árnyékolt analóg jelvezetéket használj az árnyékolókapoccsal; biztosíts megfelelő elektromos érintkezést a DIN-sínnel. |
Vezeték-előkészítés
| Vezető | Réz; tömör vagy finom elemi szálas, 0,08–2,5 mm² / 28–14 AWG. |
|---|---|
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch. |
| Kapocspontonként | Egy vezeték; a vezetékfajtához és keresztmetszethez tartozó saját adatok szerint. |
Valós csatlakoztatási lépések
| Kapocs megnyitása | A működtetőszerszámot egyenesen helyezd a kapocspont fölötti négyszögletes nyílásba, és nyisd ki a CAGE CLAMP rugót. |
|---|---|
| Vezeték beillesztése | Helyezd a vezetéket a megfelelő kerek vezetékbevezető nyílásba. |
| Kapocs zárása | Vedd ki a működtetőszerszámot; a rugó ekkor rögzíti a vezetéket. |
Biztonsági feltételek
| Feszültségmentesítés | Szerelés, javítás vagy karbantartás előtt kapcsold le valamennyi tápforrást. |
|---|---|
| Beépítés | Megfelelő házban, szekrényben vagy villamos üzemi helyiségben; csak jogosult, képzett szakemberek számára hozzáférhetően. |
| ESD-védelem | A személyek, munkahely és csomagolás megfelelő földelésével kerüld az elektrosztatikus kisülést. |
| Ex alkalmazás | A teljes rendszer érvényes gyártói Ex előírásai és a konkrét tanúsítvány feltételei kötelezők. A normál vezetékcsatlakoztatási lépések nem helyettesítik ezeket. |
| Leválasztás és túláramvédelem | A rendszer oldalán megfelelő leválasztást és túláramvédelmet kell biztosítani; a készülék nem tartalmaz leválasztóvédelmet, a csatlakozó rendszert biztosítóval védeni kell. |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart; TP TC 020/2011; EAC CoC 03083 |
|---|---|
| KC | National Radio Research Agency; Article 58-2, Clause 3; MSIP-REM-W43-AIM750 |
| UL; normál környezet | Underwriters Laboratories Inc.; UL 508; E175199 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | American Bureau of Shipping; 25-0415412 |
| BSH | Bundesamt fuer Seeschifffahrt und Hydrographie; 1104 |
| BV | Bureau Veritas S.A.; 13453/E0 BV |
| DNV | DNV GL SE; DNV-CG-0339, Aug.2021; TAA0000194 |
| KR | Korean Register of Shipping; KR HMB05880-AC001 |
| LR | Lloyds Register EMEA; LR22180952TA |
| PRS | Polski Rejestr Statków; TE/1101/880590/23 |
| RINA | RINA Germany GmbH; ELE343521XG001 |
| ATEX | TUEV Nord Cert GmbH; EN 60079-0; TUEV14ATEX148929X (II 3 G Ex ec IIC T4 Gc) |
| CCCEx | CQST/CNEx; CNCA-C23-01; 2020312310000213 (Ex ec IIC T4 Gc) |
| IECEx | TUEV Nord Cert GmbH; IEC 60079-0; IECEx TUN 14.0035 X (Ex ec IIC T4 Gc) |
| INMETRO | TÜV Rheinland do Brasil Ltda.; IEC 60079-0; TÜV 12.1297 X |
| UKEx | WAGO GmbH & Co. KG; EN 60079-0; UKCA_WAGO22UKEX003X_ec |
| UL; robbanásveszélyes környezet | Underwriters Laboratories Inc.; UL 121201; E198726 |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 1303-86-2; 1317-36-8; 7439-92-1 |
|---|---|
| REACH jelöltlistás anyagok külön listája | Diboron trioxide; Lead; Lead monoxide. A CAS- és anyaglistát nem párosítjuk soronként. |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP; Ausztria | 0112b9c1-7717-439c-8507-15f4d4cf15b7 |
| SCIP; Belgium | 4d175a81-fb62-46ae-bc40-8a417e28bef2 |
| SCIP; Bulgária | d7dd8a75-0981-4739-8eed-cef5f357eb35 |
| SCIP; Csehország | 7a9c2431-a402-493d-8684-0852f99be8c8 |
| SCIP; Dánia | 3d54384b-21f8-4135-a566-3aa8f7e69674 |
| SCIP; Finnország | c7a26c19-4352-4df3-9154-ca616d016464 |
| SCIP; Franciaország | db2f3b1a-d818-42a7-b931-db0b87ae14bf |
| SCIP; Németország | e22b647a-ad46-4c37-9353-8d11d54ab4b5 |
| SCIP; Magyarország | 2c5815ee-2ed9-433a-8048-7d91842b19ad |
| SCIP; Olaszország | ca084790-c800-43b6-be77-c26ccf02bea8 |
| SCIP; Hollandia | 2446b166-ae5b-4e59-bc82-6fe6635d619a |
| SCIP; Lengyelország | 23e1eb4c-685c-4551-996a-97b021e219d2 |
| SCIP; Románia | c963ba30-2ee1-41f8-be1c-049fd1093b39 |
| SCIP; Svédország | 1ab4fe88-bcff-4072-b5b9-379c3799d119 |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-106 | Csoportjelölő-tartó |
| 750-100 | Jelölőkártya; A4-es papíron; üres |
| 2009-145 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.07. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 750-461/000-003 2 csatornás analóg bemeneti modul, Pt1000/RTD ellenállás-szenzor használati útmutató
Biztonság és előkészítés
| Feszültségmentesítés | Szerelés, javítás vagy karbantartás előtt kapcsold le valamennyi tápforrást. |
|---|---|
| Beépítés | Megfelelő házban, szekrényben vagy villamos üzemi helyiségben; csak jogosult, képzett szakemberek számára hozzáférhetően. |
| ESD-védelem | A személyek, munkahely és csomagolás megfelelő földelésével kerüld az elektrosztatikus kisülést. |
| Ex alkalmazás | A teljes rendszer érvényes gyártói Ex előírásai és a konkrét tanúsítvány feltételei kötelezők. A normál vezetékcsatlakoztatási lépések nem helyettesítik ezeket. |
| Leválasztás és túláramvédelem | A rendszer oldalán megfelelő leválasztást és túláramvédelmet kell biztosítani; a készülék nem tartalmaz leválasztóvédelmet, a csatlakozó rendszert biztosítóval védeni kell. |
| Vezető | Réz; tömör vagy finom elemi szálas, 0,08–2,5 mm² / 28–14 AWG. |
|---|---|
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch. |
| Kapocspontonként | Egy vezeték; a vezetékfajtához és keresztmetszethez tartozó saját adatok szerint. |
Vezeték csatlakoztatása
A működtetőszerszámot egyenesen helyezd a kapocspont fölötti négyszögletes nyílásba, és nyisd ki a CAGE CLAMP rugót.
Helyezd a vezetéket a megfelelő kerek vezetékbevezető nyílásba.
Vedd ki a működtetőszerszámot; a rugó ekkor rögzíti a vezetéket.
Saját kapocskiosztás
| 1 | +R1; 1. érzékelő +R |
|---|---|
| 2 | RL1; 1. érzékelő kompenzálóvezetéke |
| 3 | −R1; 1. érzékelő −R |
| 4 | S; árnyékolás |
| 5 | +R2; 2. érzékelő +R |
| 6 | RL2; 2. érzékelő kompenzálóvezetéke |
| 7 | −R2; 2. érzékelő −R |
| 8 | S; árnyékolás |
Jelzés és alkalmazási feltételek
| Zöld A/C LED | 1./2. csatorna; világítva üzemkész és hibamentes helyi busz; nem világítva nem üzemkész vagy megszakadt buszkommunikáció. |
|---|---|
| Piros B/D LED | 1./2. csatorna; világítva a mérési tartomány túllépése vagy el nem érése, illetve vezetékszakadás; kikapcsolva normál működés. |
| Terepi táp továbbítása | Nincsenek tápsínérintkezők; a következő modulok terepi tápellátásához külön betáplálómodul szükséges. |
| Árnyékolás | Csak árnyékolt analóg jelvezetéket használj az árnyékolókapoccsal; biztosíts megfelelő elektromos érintkezést a DIN-sínnel. |
| Szenzortípus | Pt1000 |
|---|---|
| Linearizálás | Automatikusan, a megadott mérési hőmérséklet-tartományban. |
| Hibajelzés | Piros LED: rövidzár, vezetékszakadás vagy a mérési tartomány túllépése. |
| Működésjelzés | Zöld LED: működés és hibamentes kommunikáció a csatolóval. |
| Árnyékolás | Közvetlenül a DIN-sínhez kapcsolódik. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
