Ez az analóg bemeneti modul közvetlenül csatlakozik a Pt hőellenállásokhoz (szenzorok). Kétvezetékes szenzorokat lehet csatlakoztatni. A modul automatikusan linearizálja a teljes hőmérsékleti tartományt. A szenzorhibát piros LED jelzi (rövidzár, vezetékszakadás vagy a mérési tartomány túllépése).
A Wago 750-460 négy Pt100 hőellenállás kétvezetékes csatlakoztatására szolgáló analóg bemeneti modul. −200…+850 °C tartományban, 0,1 °C felbontással dolgozik; jellemző átalakítási ideje 250 ms. A saját típus Pt100 bemenetű: a Pt1000 és Ni1000 a család más cikkszámú változata. A következő modulok terepi ellátásához külön tápmodul szükséges, mert ennek a modulnak nincsenek tápsínérintkezői.
Villamos és működési adatok
| Analóg bemenetek és összes csatorna | 4 / 4 |
|---|---|
| Szenzortípus | Pt100; a Pt1000 és Ni1000 TK6180 a kézikönyv külön cikkszámú változata, nem a saját típus beállítása. |
| Csatlakoztatás | 4 × 2 vezetékes |
| Mérési tartomány | −200…+850 °C |
| Felbontás | 0,1 °C a teljes mérési tartományban |
| Átalakítási idő, jellemző | 250 ms |
| Mérési hiba, maximum | A felső tartománybeli érték 0,2%-a, 25 °C referencia-hőmérsékleten |
| Hőmérsékleti hiba, maximum | A felső mérési tartomány értékének 0,01%/K értéke |
| Mérőáram, jellemző | 0,5 mA |
| Adatszélesség | 4 × 16 bites adat; opcionálisan 4 × 8 bites vezérlés/státusz |
| Rendszertáp | 5 V DC; adatérintkezőn át |
| Fogyasztás az 5 V-os rendszerellátásból | 65 mA |
| Szigetelés, saját magyar műszaki adat | 500 V rendszer/terep |
| LED-ek | A–D piros: AI1–AI4 hibajelzése |
| Jelfeldolgozás | Automatikus linearizálás a teljes hőmérsékleti tartományban; rövidzár, vezetékszakadás és a mérési tartománytól való eltérés piros hibajelzéssel. |

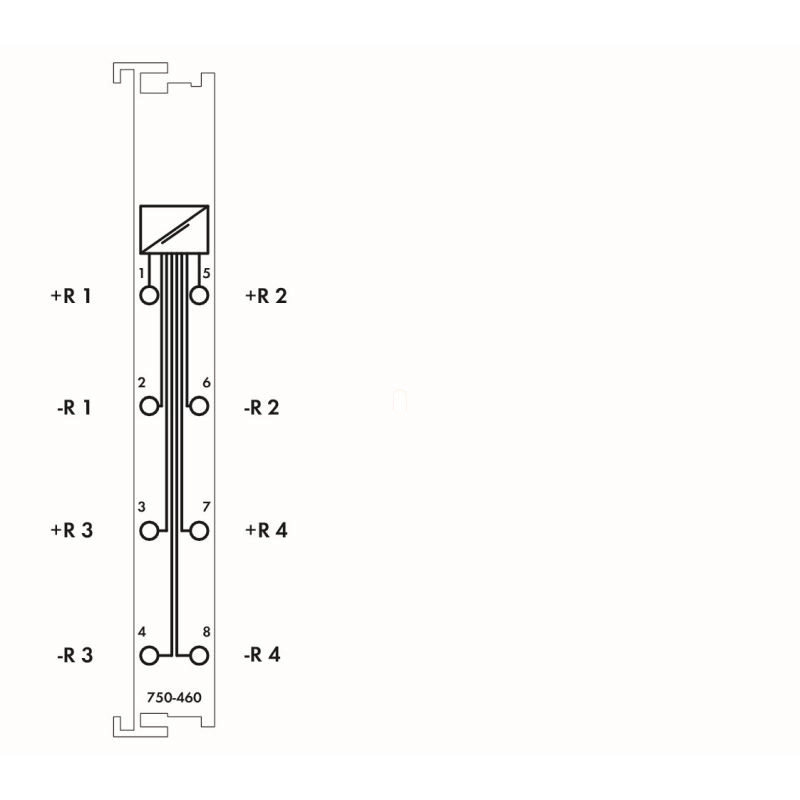

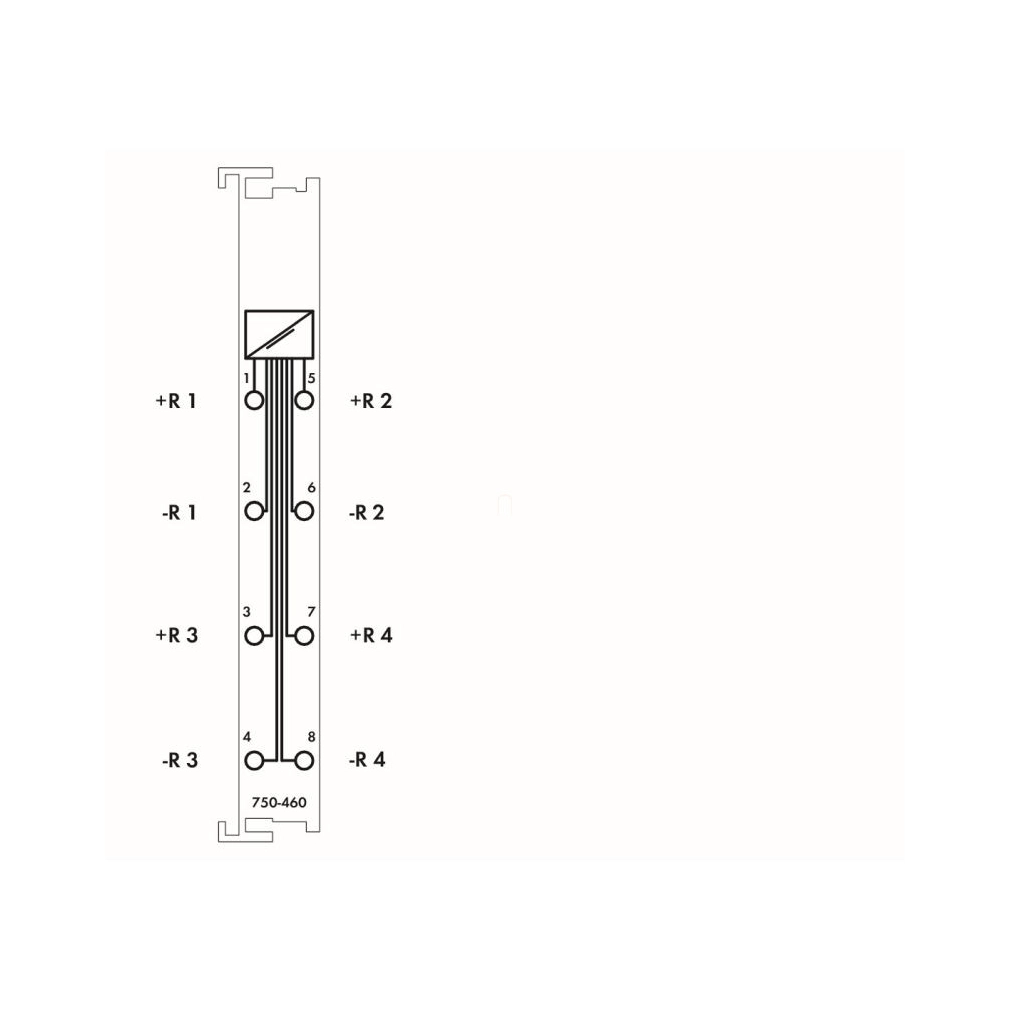

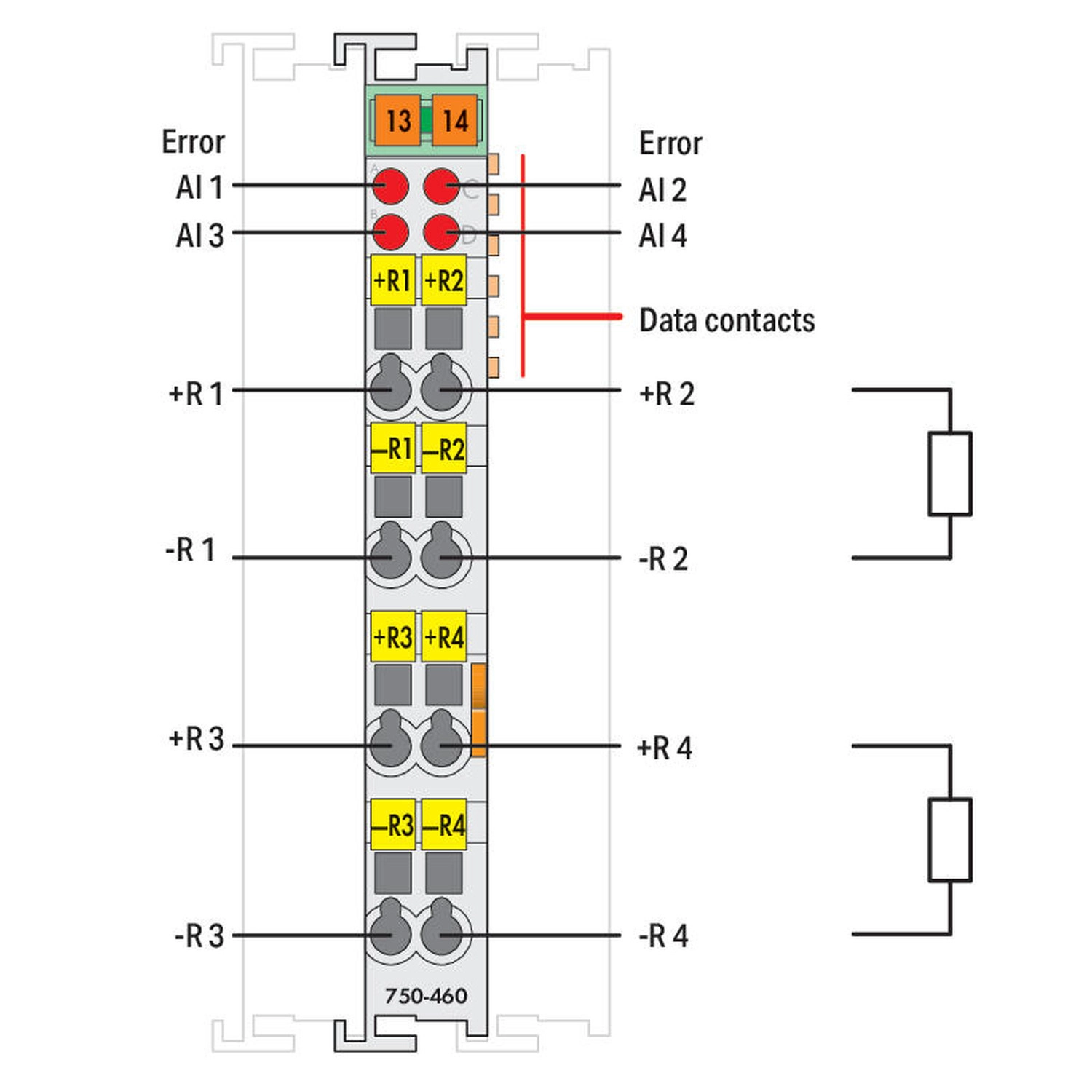

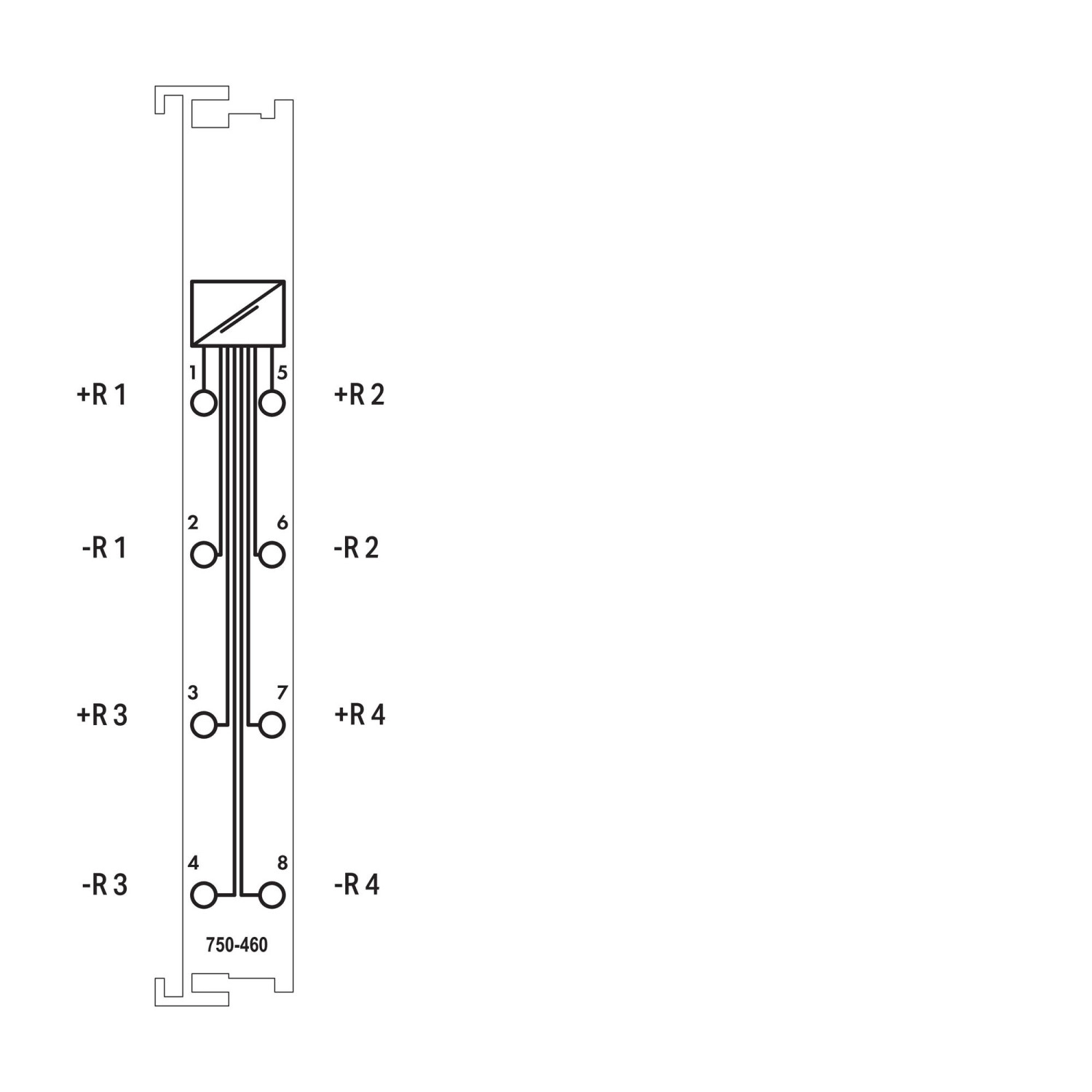

Rajzi kapocskiosztás és jelfeldolgozás
| 1 / 2 | +R1 / −R1; 1. érzékelő |
|---|---|
| 5 / 6 | +R2 / −R2; 2. érzékelő |
| 3 / 4 | +R3 / −R3; 3. érzékelő |
| 7 / 8 | +R4 / −R4; 4. érzékelő |
| Tápsínérintkezők | Nincsenek; a következő modulok terepi ellátásához külön tápmodul szükséges. |
| Kapcsolási rajz belső értékei | 270 pF és 10 nF; belső szűrés, A/D és logika. Ezek nem külső terhelési határértékek. |
Csatlakozás és kialakítás
| Csatlakoztatható vezetékek anyagai | Réz |
|---|---|
| Csatlakozás típusa | Bemenetek/kimenetek |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 69,8 mm / 2,748 inch |
| Mélység a DIN kalapsín felső részétől | 62,6 mm / 2,465 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Vezetékes interfész | rögzített |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,085 MJ |
| Tömeg | 51,8 g |
| Szín | Világosszürke |
| Megfelelőségi jelölés | CE |
| Csatlakozástechnika | 8 × CAGE CLAMP; rézvezetékhez |
Eltérő kiadások és feltételek
| Méretek és tömeg, eltérő kiadások | A saját magyar adat: 12 × 100 × 69,8 mm, DIN-sín felett 62,6 mm; 51,8 g. A V1.1.0 kézikönyv régebbi tengelyrendszerrel 12 mm szélességet, 64 mm sín feletti magasságot, 100 mm mélységet és kb. 43 g tömeget közöl. A 2021 előtti tengelynevek felcserélését a rendszerkézikönyv külön jelzi; a tömeg és a sín feletti méret eltérése ettől még külön megadás. |
|---|---|
| Szigetelés eltérő megadásai | Saját magyar adat: 500 V rendszer/terep. A V1.1.0 kézikönyv csúcsértékként 400 V rendszer/terep értéket ad. Tervezéskor az eltérő vizsgálati megadások alkalmazhatóságát tisztázni kell. |
| Tárolási hőmérséklet | Saját magyar adat: −40…+85 °C; régebbi V1.1.0 kézikönyv: −25…+85 °C. |
| Hiba és szennyezőanyag feltételei | A saját magyar adatok maximális 0,2% és 0,01%/K értékeket, 75% relatív páratartalomnál 10 ppm H₂S / 25 ppm SO₂ értékeket írnak. A régebbi kézikönyv szigorú „kisebb mint ±0,2% / ±0,01%/K” és 75%-nál kisebb páratartalom feltételt használ. |
| LED-felirat és ábrafelirat | A saját magyar adat A–D piros hibajelzőket nevez meg. A régebbi kézikönyv táblázata az 1/2/3/4 csatornához A/W/C/D jelölést ír, míg a LED-ábra felső bal/felső jobb/alsó bal/alsó jobb helyén A/C/B/D szerepel. Az eltérő táblázati és helyrajzi jelölést a konkrét készülék csatornajelölésével, szükség esetén a gyártóval kell tisztázni; a „W” nem javítható csendben más betűre. |
| Tanúsítványok kiadási köre | A saját magyar tanúsítványlista EAC, KC, UL508, EU és UK nyilatkozatot sorol. A régebbi kézikönyv BSH jelölést is megjelenít az alapváltozatnál; ez a régebbi kiadás külön megadása, a saját magyar tanúsítványlista ettől eltér. |
| Két vezeték egy kapocsban: eltérő utasítások | A V1.1.0 saját kézikönyv elkerülhetetlen esetben két 0,5 mm² vezetékhez 8 mm hosszú, legfeljebb 1 mm² névleges keresztmetszetű 216-103 vagy egyenértékű érvéghüvelyes kivételt említ. Az aktuális rendszerkézikönyv kapcsonként egy vezetéket ír elő, kivétel nélkül. A kétvezetékes kivétel alkalmazása gyártói tisztázást igényel; ennek hiányában egy vezeték és előzetes külső elosztás szükséges. |
| Tisztítás eltérő utasításai | A V1.1.0 termékkézikönyv olajmentes sűrített levegőt vagy etanolt és bőrkendőt, az aktuális rendszerkézikönyv propanolt ír. A kiválasztott készülékhez érvényes tisztítási módot a gyártóval kell tisztázni; kontaktspray mindkettő szerint tilos. |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | az IEC 60068-2-6 szerint |
| Ütésállóság | 15g az IEC 60068-2-27 szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
| Rögzítési pozíció | Vízszintes bal, jobb, felső és alsó; függőleges felső és alsó. |
| EMC-zavarállóság | EN61000-6-2 |
| EMC-zavarkibocsátás | EN61000-6-4 |
Tanúsítványok és nyilatkozatok
| EAC | TP TC020/2011; EAC CoC03083 |
|---|---|
| KC | Article58-2, Clause3; MSIP-REM-W43-AIM750 |
| UL; általános alkalmazási környezet | UL508; E175199 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
Saját Pt100 folyamatadatok
| Saját Pt100 folyamatérték | 1 digit = 0,1 °C; 16 bites szó, negatív hőmérsékletek kettes komplemenssel. A státuszbájt feldolgozása a terepibusz-rendszertől függ, opcionális. |
|---|---|
| −200 °C alatt | Bináris: 1000.0000.0000.0001; hexadecimális: 0x8001; decimális: −32767; státusz: 0x41; hibajelző LED bekapcsolva. |
| −200 °C | Bináris: 1111.1000.0011.0000; hexadecimális: 0xF830; decimális: −2000; státusz: 0x00; hibajelző LED kikapcsolva. |
| −100 °C | Bináris: 1111.1100.0001.1000; hexadecimális: 0xFC18; decimális: −1000; státusz: 0x00; hibajelző LED kikapcsolva. |
| 0 °C | Bináris: 0000.0000.0000.0000; hexadecimális: 0x0000; decimális: 0; státusz: 0x00; hibajelző LED kikapcsolva. |
| 100 °C | Bináris: 0000.0011.1110.1000; hexadecimális: 0x03E8; decimális: 1000; státusz: 0x00; hibajelző LED kikapcsolva. |
| 200 °C | Bináris: 0000.0111.1101.0000; hexadecimális: 0x07D0; decimális: 2000; státusz: 0x00; hibajelző LED kikapcsolva. |
| 500 °C | Bináris: 0001.0011.1000.1000; hexadecimális: 0x1388; decimális: 5000; státusz: 0x00; hibajelző LED kikapcsolva. |
| 750 °C | Bináris: 0001.1101.0100.1100; hexadecimális: 0x1D4C; decimális: 7500; státusz: 0x00; hibajelző LED kikapcsolva. |
| 800 °C | Bináris: 0001.1111.0100.0000; hexadecimális: 0x1F40; decimális: 8000; státusz: 0x00; hibajelző LED kikapcsolva. |
| 850 °C | Bináris: 0010.0001.0011.0100; hexadecimális: 0x2134; decimális: 8500; státusz: 0x00; hibajelző LED kikapcsolva. |
| 850 °C felett | Bináris: 0010.0001.0011.0100; hexadecimális: 0x2134; decimális: 8500; státusz: 0x42; hibajelző LED bekapcsolva. |
| Vezetékszakadás RL-nél | Bináris: 0010.0001.0011.0100; hexadecimális: 0x2134; decimális: 8500; státusz: 0x42; hibajelző LED bekapcsolva. |
| Korlátozás előtti érték | A mért érték a korlátozás hatályosulása előtt meghaladhatja a −2000…8500 kódtartományt; ez nem bővíti a −200…+850 °C mérési tartományt. |
Szerelési és működési feltételek
| Kompatibilitási korlát | A kézikönyv kizárja a 750-320, 750-323, 750-324 és 750-327 economy csatolókat. |
|---|---|
| Analóg jelkábel | Árnyékolt jelvezeték szükséges a megadott pontosság és zavarállóság teljesítéséhez. |
| További terepi ellátás | A saját modulnak nincs tápsínérintkezője; a következő modulok terepi ellátásához külön tápmodul szükséges. |
| Kezelőszervek | A modulnak nincs kezelőszerve; az érzékelőtípus saját cikkszámmal meghatározott. |
| Szerelési helyzet és sín | DIN35-sín; függőleges beépítésnél a csomópont alatt végrögzítő szükséges az elcsúszás ellen. |
| Rendszer és védővezető | A terepi csatlakozások nem biztosítanak védővezető-funkciót. A terepi készülék szükséges PE-csatlakozását nem szabad ezeken át megvalósítani. |
| Szigetelésvizsgálat | Csak egyenfeszültség használható; újabb vizsgálófeszültség előtt a modult teljesen ki kell sütni. A DIN-sín és rendszer-/terepi potenciál közötti váltakozó vizsgálófeszültség a modult tönkreteheti. |
| Sín anyaga és rögzítése | Korrózióálló, változatlan geometriájú, hajlítás és csavarodás ellen megfelelően rögzített DIN-sín szükséges; a rögzítőelemek fejét a csomópont alatti síkba kell süllyeszteni, például süllyesztett fejű csavarral vagy megfelelő szegeccsel. |
| Érintkezési anyagpár | A CuSn6 sínérintkező és a DIN-sín nem képezhet 0,5 V-nál nagyobb különbségű galvánelemet a megadott 0,3%-os sóoldat / 20 °C vizsgálati feltételben. |
| EMC: 24 V-os hosszú tápkábel | Az EN61000-6-2:2019 teljesítéséhez 30 m-nél hosszabb 24 V-os rendszer- és terepi tápvezetékhez szűrőmodul szükséges. Ez a 24 V-os rendszerszakasz feltétele, nem a saját bemeneti/kimeneti feszültség megváltoztatása. |
| Jelvezetékek és árnyékolás | A jel- és adatvezetékeket a tápvezetékektől és más zavarforrásoktól elkülönítve kell vezetni. Az árnyékolást nagy felületen, kis impedanciával kell a földpotenciálhoz csatlakoztatni a szekrény/burkolat bemeneténél. |
| A csomópont körüli minimális szabad tér | Felül és alul 35 mm; két oldalon 20 mm. A rendszerábrán a sínvonaltól 65 mm felső és 35 mm alsó részméret szerepel; ezek a csomópont ábrázolt 100 mm-es függőleges kiterjedésének részméretei, nem további szabad tér. |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-106 | Csoportjelölő-tartó |
| 750-100 | Jelölőkártya; A4-es papíron; üres |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen érzékelőt fogad?
Négy kétvezetékes Pt100 érzékelőt; a Pt1000 és Ni1000 külön változat.
Mekkora a mérési tartomány és a felbontás?
−200…+850 °C; 0,1 °C.
Továbbítja a terepi tápot a következő modulnak?
Nincs tápsínérintkezője; külön tápmodul kell a következő modulok terepi ellátásához.
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
750-460
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
51,8 g/db
Cikkszám
4045454848927
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 750-460 4 csatornás analóg bemeneti modul, Pt100/RTD ellenállás-szenzor műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 750-460 |
| GTIN / EAN | 4045454848927 |
| Terméktípus | Négycsatornás Pt100 hőmérséklet-bemeneti modul |
Villamos és működési adatok
| Analóg bemenetek és összes csatorna | 4 / 4 |
|---|---|
| Szenzortípus | Pt100; a Pt1000 és Ni1000 TK6180 a kézikönyv külön cikkszámú változata, nem a saját típus beállítása. |
| Csatlakoztatás | 4 × 2 vezetékes |
| Mérési tartomány | −200…+850 °C |
| Felbontás | 0,1 °C a teljes mérési tartományban |
| Átalakítási idő, jellemző | 250 ms |
| Mérési hiba, maximum | A felső tartománybeli érték 0,2%-a, 25 °C referencia-hőmérsékleten |
| Hőmérsékleti hiba, maximum | A felső mérési tartomány értékének 0,01%/K értéke |
| Mérőáram, jellemző | 0,5 mA |
| Adatszélesség | 4 × 16 bites adat; opcionálisan 4 × 8 bites vezérlés/státusz |
| Rendszertáp | 5 V DC; adatérintkezőn át |
| Fogyasztás az 5 V-os rendszerellátásból | 65 mA |
| Szigetelés, saját magyar műszaki adat | 500 V rendszer/terep |
| LED-ek | A–D piros: AI1–AI4 hibajelzése |
| Jelfeldolgozás | Automatikus linearizálás a teljes hőmérsékleti tartományban; rövidzár, vezetékszakadás és a mérési tartománytól való eltérés piros hibajelzéssel. |
Rajzi kapocskiosztás és jelfeldolgozás
| 1 / 2 | +R1 / −R1; 1. érzékelő |
|---|---|
| 5 / 6 | +R2 / −R2; 2. érzékelő |
| 3 / 4 | +R3 / −R3; 3. érzékelő |
| 7 / 8 | +R4 / −R4; 4. érzékelő |
| Tápsínérintkezők | Nincsenek; a következő modulok terepi ellátásához külön tápmodul szükséges. |
| Kapcsolási rajz belső értékei | 270 pF és 10 nF; belső szűrés, A/D és logika. Ezek nem külső terhelési határértékek. |
Csatlakozás és kialakítás
| Csatlakoztatható vezetékek anyagai | Réz |
|---|---|
| Csatlakozás típusa | Bemenetek/kimenetek |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 69,8 mm / 2,748 inch |
| Mélység a DIN kalapsín felső részétől | 62,6 mm / 2,465 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Vezetékes interfész | rögzített |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,085 MJ |
| Tömeg | 51,8 g |
| Szín | Világosszürke |
| Megfelelőségi jelölés | CE |
| Csatlakozástechnika | 8 × CAGE CLAMP; rézvezetékhez |
Eltérő kiadások és feltételek
| Méretek és tömeg, eltérő kiadások | A saját magyar adat: 12 × 100 × 69,8 mm, DIN-sín felett 62,6 mm; 51,8 g. A V1.1.0 kézikönyv régebbi tengelyrendszerrel 12 mm szélességet, 64 mm sín feletti magasságot, 100 mm mélységet és kb. 43 g tömeget közöl. A 2021 előtti tengelynevek felcserélését a rendszerkézikönyv külön jelzi; a tömeg és a sín feletti méret eltérése ettől még külön megadás. |
|---|---|
| Szigetelés eltérő megadásai | Saját magyar adat: 500 V rendszer/terep. A V1.1.0 kézikönyv csúcsértékként 400 V rendszer/terep értéket ad. Tervezéskor az eltérő vizsgálati megadások alkalmazhatóságát tisztázni kell. |
| Tárolási hőmérséklet | Saját magyar adat: −40…+85 °C; régebbi V1.1.0 kézikönyv: −25…+85 °C. |
| Hiba és szennyezőanyag feltételei | A saját magyar adatok maximális 0,2% és 0,01%/K értékeket, 75% relatív páratartalomnál 10 ppm H₂S / 25 ppm SO₂ értékeket írnak. A régebbi kézikönyv szigorú „kisebb mint ±0,2% / ±0,01%/K” és 75%-nál kisebb páratartalom feltételt használ. |
| LED-felirat és ábrafelirat | A saját magyar adat A–D piros hibajelzőket nevez meg. A régebbi kézikönyv táblázata az 1/2/3/4 csatornához A/W/C/D jelölést ír, míg a LED-ábra felső bal/felső jobb/alsó bal/alsó jobb helyén A/C/B/D szerepel. Az eltérő táblázati és helyrajzi jelölést a konkrét készülék csatornajelölésével, szükség esetén a gyártóval kell tisztázni; a „W” nem javítható csendben más betűre. |
| Tanúsítványok kiadási köre | A saját magyar tanúsítványlista EAC, KC, UL508, EU és UK nyilatkozatot sorol. A régebbi kézikönyv BSH jelölést is megjelenít az alapváltozatnál; ez a régebbi kiadás külön megadása, a saját magyar tanúsítványlista ettől eltér. |
| Két vezeték egy kapocsban: eltérő utasítások | A V1.1.0 saját kézikönyv elkerülhetetlen esetben két 0,5 mm² vezetékhez 8 mm hosszú, legfeljebb 1 mm² névleges keresztmetszetű 216-103 vagy egyenértékű érvéghüvelyes kivételt említ. Az aktuális rendszerkézikönyv kapcsonként egy vezetéket ír elő, kivétel nélkül. A kétvezetékes kivétel alkalmazása gyártói tisztázást igényel; ennek hiányában egy vezeték és előzetes külső elosztás szükséges. |
| Tisztítás eltérő utasításai | A V1.1.0 termékkézikönyv olajmentes sűrített levegőt vagy etanolt és bőrkendőt, az aktuális rendszerkézikönyv propanolt ír. A kiválasztott készülékhez érvényes tisztítási módot a gyártóval kell tisztázni; kontaktspray mindkettő szerint tilos. |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | az IEC 60068-2-6 szerint |
| Ütésállóság | 15g az IEC 60068-2-27 szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
| Rögzítési pozíció | Vízszintes bal, jobb, felső és alsó; függőleges felső és alsó. |
| EMC-zavarállóság | EN61000-6-2 |
| EMC-zavarkibocsátás | EN61000-6-4 |
Tanúsítványok és nyilatkozatok
| EAC | TP TC020/2011; EAC CoC03083 |
|---|---|
| KC | Article58-2, Clause3; MSIP-REM-W43-AIM750 |
| UL; általános alkalmazási környezet | UL508; E175199 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
Saját Pt100 folyamatadatok
| Saját Pt100 folyamatérték | 1 digit = 0,1 °C; 16 bites szó, negatív hőmérsékletek kettes komplemenssel. A státuszbájt feldolgozása a terepibusz-rendszertől függ, opcionális. |
|---|---|
| −200 °C alatt | Bináris: 1000.0000.0000.0001; hexadecimális: 0x8001; decimális: −32767; státusz: 0x41; hibajelző LED bekapcsolva. |
| −200 °C | Bináris: 1111.1000.0011.0000; hexadecimális: 0xF830; decimális: −2000; státusz: 0x00; hibajelző LED kikapcsolva. |
| −100 °C | Bináris: 1111.1100.0001.1000; hexadecimális: 0xFC18; decimális: −1000; státusz: 0x00; hibajelző LED kikapcsolva. |
| 0 °C | Bináris: 0000.0000.0000.0000; hexadecimális: 0x0000; decimális: 0; státusz: 0x00; hibajelző LED kikapcsolva. |
| 100 °C | Bináris: 0000.0011.1110.1000; hexadecimális: 0x03E8; decimális: 1000; státusz: 0x00; hibajelző LED kikapcsolva. |
| 200 °C | Bináris: 0000.0111.1101.0000; hexadecimális: 0x07D0; decimális: 2000; státusz: 0x00; hibajelző LED kikapcsolva. |
| 500 °C | Bináris: 0001.0011.1000.1000; hexadecimális: 0x1388; decimális: 5000; státusz: 0x00; hibajelző LED kikapcsolva. |
| 750 °C | Bináris: 0001.1101.0100.1100; hexadecimális: 0x1D4C; decimális: 7500; státusz: 0x00; hibajelző LED kikapcsolva. |
| 800 °C | Bináris: 0001.1111.0100.0000; hexadecimális: 0x1F40; decimális: 8000; státusz: 0x00; hibajelző LED kikapcsolva. |
| 850 °C | Bináris: 0010.0001.0011.0100; hexadecimális: 0x2134; decimális: 8500; státusz: 0x00; hibajelző LED kikapcsolva. |
| 850 °C felett | Bináris: 0010.0001.0011.0100; hexadecimális: 0x2134; decimális: 8500; státusz: 0x42; hibajelző LED bekapcsolva. |
| Vezetékszakadás RL-nél | Bináris: 0010.0001.0011.0100; hexadecimális: 0x2134; decimális: 8500; státusz: 0x42; hibajelző LED bekapcsolva. |
| Korlátozás előtti érték | A mért érték a korlátozás hatályosulása előtt meghaladhatja a −2000…8500 kódtartományt; ez nem bővíti a −200…+850 °C mérési tartományt. |
Szerelési és működési feltételek
| Kompatibilitási korlát | A kézikönyv kizárja a 750-320, 750-323, 750-324 és 750-327 economy csatolókat. |
|---|---|
| Analóg jelkábel | Árnyékolt jelvezeték szükséges a megadott pontosság és zavarállóság teljesítéséhez. |
| További terepi ellátás | A saját modulnak nincs tápsínérintkezője; a következő modulok terepi ellátásához külön tápmodul szükséges. |
| Kezelőszervek | A modulnak nincs kezelőszerve; az érzékelőtípus saját cikkszámmal meghatározott. |
| Szerelési helyzet és sín | DIN35-sín; függőleges beépítésnél a csomópont alatt végrögzítő szükséges az elcsúszás ellen. |
| Rendszer és védővezető | A terepi csatlakozások nem biztosítanak védővezető-funkciót. A terepi készülék szükséges PE-csatlakozását nem szabad ezeken át megvalósítani. |
| Szigetelésvizsgálat | Csak egyenfeszültség használható; újabb vizsgálófeszültség előtt a modult teljesen ki kell sütni. A DIN-sín és rendszer-/terepi potenciál közötti váltakozó vizsgálófeszültség a modult tönkreteheti. |
| Sín anyaga és rögzítése | Korrózióálló, változatlan geometriájú, hajlítás és csavarodás ellen megfelelően rögzített DIN-sín szükséges; a rögzítőelemek fejét a csomópont alatti síkba kell süllyeszteni, például süllyesztett fejű csavarral vagy megfelelő szegeccsel. |
| Érintkezési anyagpár | A CuSn6 sínérintkező és a DIN-sín nem képezhet 0,5 V-nál nagyobb különbségű galvánelemet a megadott 0,3%-os sóoldat / 20 °C vizsgálati feltételben. |
| EMC: 24 V-os hosszú tápkábel | Az EN61000-6-2:2019 teljesítéséhez 30 m-nél hosszabb 24 V-os rendszer- és terepi tápvezetékhez szűrőmodul szükséges. Ez a 24 V-os rendszerszakasz feltétele, nem a saját bemeneti/kimeneti feszültség megváltoztatása. |
| Jelvezetékek és árnyékolás | A jel- és adatvezetékeket a tápvezetékektől és más zavarforrásoktól elkülönítve kell vezetni. Az árnyékolást nagy felületen, kis impedanciával kell a földpotenciálhoz csatlakoztatni a szekrény/burkolat bemeneténél. |
| A csomópont körüli minimális szabad tér | Felül és alul 35 mm; két oldalon 20 mm. A rendszerábrán a sínvonaltól 65 mm felső és 35 mm alsó részméret szerepel; ezek a csomópont ábrázolt 100 mm-es függőleges kiterjedésének részméretei, nem további szabad tér. |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-106 | Csoportjelölő-tartó |
| 750-100 | Jelölőkártya; A4-es papíron; üres |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85389099990 |
| Termékcsoport | 15 (I/O-rendszer) |
Termékbesorolások
| UNSPSC | 32151706 |
|---|---|
| eCl@ss 10.0 | 27-24-26-01 |
| eCl@ss 9.0 | 27-24-26-01 |
| ETIM 9.0 | EC001596 |
| ETIM 8.0 | EC001596 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2025.11.20. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.

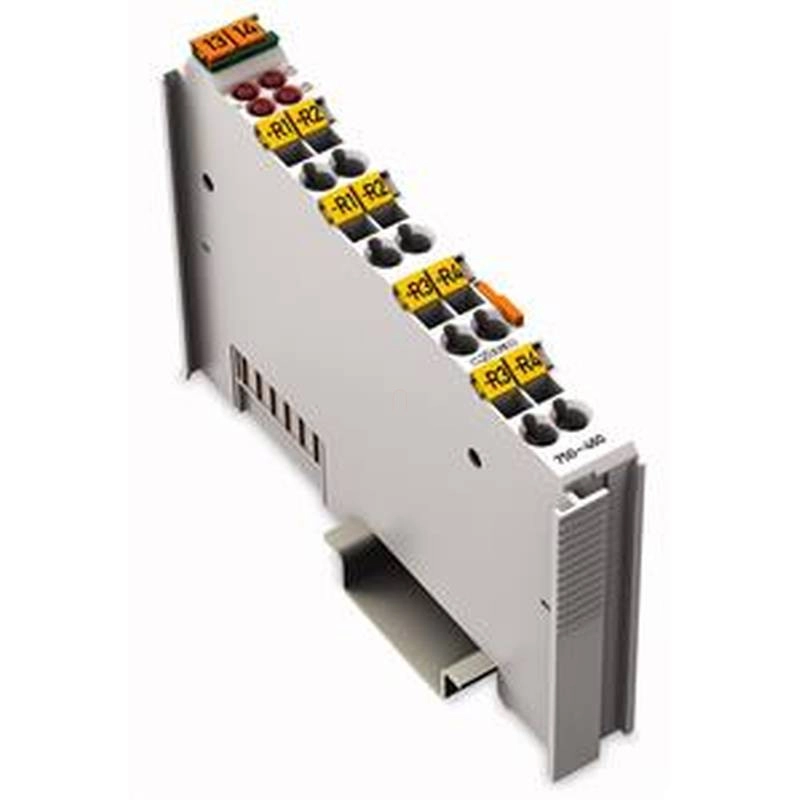

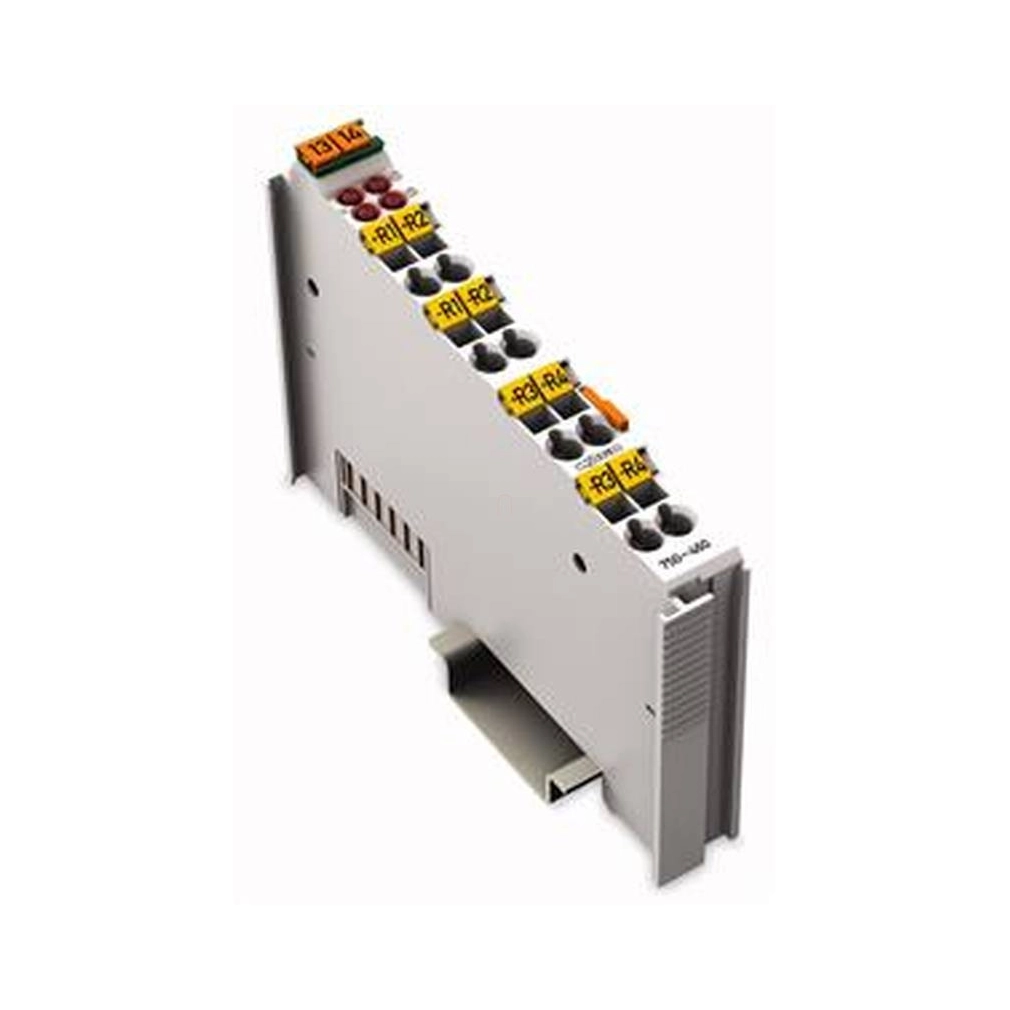

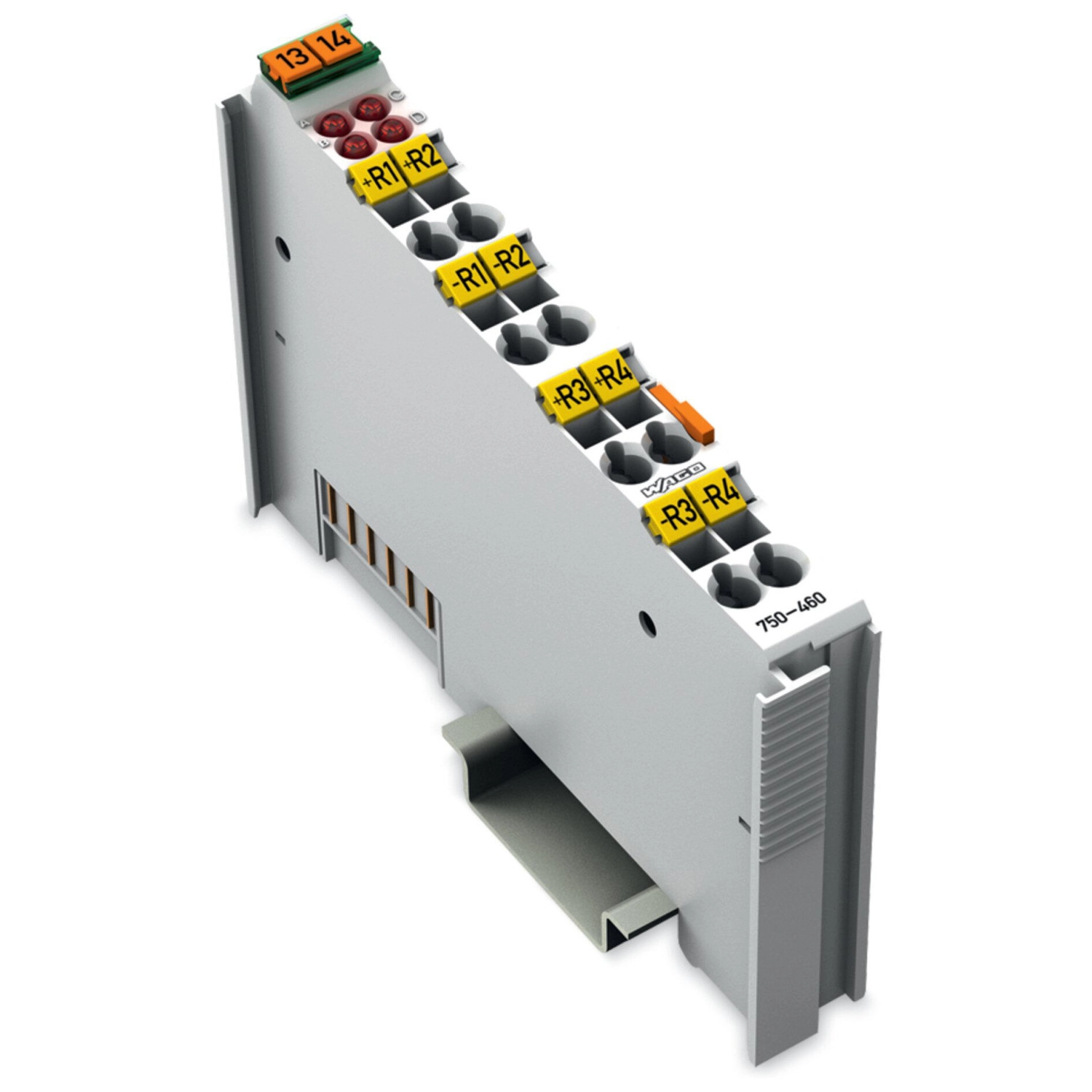

Wago 750-460 4 csatornás analóg bemeneti modul, Pt100/RTD ellenállás-szenzor használati útmutató
Biztonság és tervezési feltételek
1
A szerelést és üzembe helyezést megfelelően képzett villamos szakember végezze. A használt csatoló/vezérlő saját dokumentációját is figyelembe kell venni.
2
Minden tápforrást kapcsolj le szerelés, bekötés, hibakeresés és karbantartás előtt; ellenőrizd a feszültségmentességet, és akadályozd meg a véletlen visszakapcsolást.
3
A nyitott rendszert megfelelő szekrénybe, burkolatba vagy villamos üzemi helyiségbe szereld, csak jogosult személyek számára hozzáférhetően. Száraz beltéri alkalmazásra készült; víz ellen az IP20 nem véd.
4
Lakókörnyezetben, üzleti vagy kereskedelmi térben csak a szükséges zavarkibocsátási határértékek teljesülése mellett alkalmazható a rendszer.
5
Biztosíts megfelelő földelést és kifogástalan villamos kapcsolatot a DIN-sín és a keret/burkolat között; veszélyes aktív feszültség használatakor a DIN-sínt PE-re kell kötni.
6
Tartsd be az ESD-védelmet: a személyzet, munkahely és csomagolás megfelelő földelését. Ne érintsd az adatérintkezőket, és ne tedd a készüléket az adat- vagy tápsínérintkezőkre.
7
Sérült vagy deformált érintkezős készüléket ne helyezz üzembe. A házat ne nyisd ki, és védd a rendszert vezető szennyeződésektől, aeroszoltól, szilikontól és trigliceridektől; szükség esetén ezeknek ellenálló burkolatot alkalmazz.
8
A rendszer- és terepi tápellátás összáramát külön ellenőrizd; szükség esetén további tápmodult és megfelelő túláramvédelmet kell alkalmazni. A különböző potenciálcsoportok tápfeszültsége az összes érintett modulhoz megfelelő legyen.
A készüléket csak a saját megengedett környezeti, csatlakozási és tápellátási tartományaiban szabad alkalmazni. Kontaktspray használata tilos.
Eltérő gyártói megadások
| Méretek és tömeg, eltérő kiadások | A saját magyar adat: 12 × 100 × 69,8 mm, DIN-sín felett 62,6 mm; 51,8 g. A V1.1.0 kézikönyv régebbi tengelyrendszerrel 12 mm szélességet, 64 mm sín feletti magasságot, 100 mm mélységet és kb. 43 g tömeget közöl. A 2021 előtti tengelynevek felcserélését a rendszerkézikönyv külön jelzi; a tömeg és a sín feletti méret eltérése ettől még külön megadás. |
|---|---|
| Szigetelés eltérő megadásai | Saját magyar adat: 500 V rendszer/terep. A V1.1.0 kézikönyv csúcsértékként 400 V rendszer/terep értéket ad. Tervezéskor az eltérő vizsgálati megadások alkalmazhatóságát tisztázni kell. |
| Tárolási hőmérséklet | Saját magyar adat: −40…+85 °C; régebbi V1.1.0 kézikönyv: −25…+85 °C. |
| Hiba és szennyezőanyag feltételei | A saját magyar adatok maximális 0,2% és 0,01%/K értékeket, 75% relatív páratartalomnál 10 ppm H₂S / 25 ppm SO₂ értékeket írnak. A régebbi kézikönyv szigorú „kisebb mint ±0,2% / ±0,01%/K” és 75%-nál kisebb páratartalom feltételt használ. |
| LED-felirat és ábrafelirat | A saját magyar adat A–D piros hibajelzőket nevez meg. A régebbi kézikönyv táblázata az 1/2/3/4 csatornához A/W/C/D jelölést ír, míg a LED-ábra felső bal/felső jobb/alsó bal/alsó jobb helyén A/C/B/D szerepel. Az eltérő táblázati és helyrajzi jelölést a konkrét készülék csatornajelölésével, szükség esetén a gyártóval kell tisztázni; a „W” nem javítható csendben más betűre. |
| Tanúsítványok kiadási köre | A saját magyar tanúsítványlista EAC, KC, UL508, EU és UK nyilatkozatot sorol. A régebbi kézikönyv BSH jelölést is megjelenít az alapváltozatnál; ez a régebbi kiadás külön megadása, a saját magyar tanúsítványlista ettől eltér. |
| Két vezeték egy kapocsban: eltérő utasítások | A V1.1.0 saját kézikönyv elkerülhetetlen esetben két 0,5 mm² vezetékhez 8 mm hosszú, legfeljebb 1 mm² névleges keresztmetszetű 216-103 vagy egyenértékű érvéghüvelyes kivételt említ. Az aktuális rendszerkézikönyv kapcsonként egy vezetéket ír elő, kivétel nélkül. A kétvezetékes kivétel alkalmazása gyártói tisztázást igényel; ennek hiányában egy vezeték és előzetes külső elosztás szükséges. |
| Tisztítás eltérő utasításai | A V1.1.0 termékkézikönyv olajmentes sűrített levegőt vagy etanolt és bőrkendőt, az aktuális rendszerkézikönyv propanolt ír. A kiválasztott készülékhez érvényes tisztítási módot a gyártóval kell tisztázni; kontaktspray mindkettő szerint tilos. |
Modul behelyezése
1
A szakmailag megtervezett sorrendben, a fejállomástól balról jobbra haladva szereld a modulokat a DIN-sínre.
2
Illeszd a vezetőhornyokat és rugós vezetést a szomszédos egységekhez.
3
Nyomd a modult az összeállításba, amíg a DIN-sínre pattan; ellenőrizd a stabil ülését.
A 750-es modul eltávolítása
1
Feszültségmentes állapotban húzd fel a narancssárga kioldófület.
2
A kioldófülnél húzd ki a modult a szerelvényből; ügyelj az éles tápsínérintkezőkre.
Saját vezetékfeltételek
Rézvezetékhez: tömör vagy finom elemi szálas vezeték 0,08–2,5 mm² / 28–14 AWG; csupaszolási hossz 8–9 mm.
Vezeték csatlakoztatása CAGE CLAMP pontba
Kapcsonként egy vezeték csatlakoztatható. Több vezető közös pontjához előzetes külső elosztást kell kialakítani.
1
A működtetőszerszámot egyenesen told a vezetéknyílás feletti téglalap alakú nyílásba a kapocs nyitásához.
2
Told a vezetéket a megfelelő kerek vezetéknyílásba.
3
Vedd ki a szerszámot; ezzel a kapocs rögzíti a vezetéket.
Saját kapocskiosztás és ellátás
| 1 / 2 | +R1 / −R1; 1. érzékelő |
|---|---|
| 5 / 6 | +R2 / −R2; 2. érzékelő |
| 3 / 4 | +R3 / −R3; 3. érzékelő |
| 7 / 8 | +R4 / −R4; 4. érzékelő |
| Tápsínérintkezők | Nincsenek; a következő modulok terepi ellátásához külön tápmodul szükséges. |
| Kapcsolási rajz belső értékei | 270 pF és 10 nF; belső szűrés, A/D és logika. Ezek nem külső terhelési határértékek. |
| Kompatibilitási korlát | A kézikönyv kizárja a 750-320, 750-323, 750-324 és 750-327 economy csatolókat. |
|---|---|
| Analóg jelkábel | Árnyékolt jelvezeték szükséges a megadott pontosság és zavarállóság teljesítéséhez. |
| További terepi ellátás | A saját modulnak nincs tápsínérintkezője; a következő modulok terepi ellátásához külön tápmodul szükséges. |
| Kezelőszervek | A modulnak nincs kezelőszerve; az érzékelőtípus saját cikkszámmal meghatározott. |
Rendszerfeltételek
| Szerelési helyzet és sín | DIN35-sín; függőleges beépítésnél a csomópont alatt végrögzítő szükséges az elcsúszás ellen. |
|---|---|
| Rendszer és védővezető | A terepi csatlakozások nem biztosítanak védővezető-funkciót. A terepi készülék szükséges PE-csatlakozását nem szabad ezeken át megvalósítani. |
| Szigetelésvizsgálat | Csak egyenfeszültség használható; újabb vizsgálófeszültség előtt a modult teljesen ki kell sütni. A DIN-sín és rendszer-/terepi potenciál közötti váltakozó vizsgálófeszültség a modult tönkreteheti. |
| Sín anyaga és rögzítése | Korrózióálló, változatlan geometriájú, hajlítás és csavarodás ellen megfelelően rögzített DIN-sín szükséges; a rögzítőelemek fejét a csomópont alatti síkba kell süllyeszteni, például süllyesztett fejű csavarral vagy megfelelő szegeccsel. |
| Érintkezési anyagpár | A CuSn6 sínérintkező és a DIN-sín nem képezhet 0,5 V-nál nagyobb különbségű galvánelemet a megadott 0,3%-os sóoldat / 20 °C vizsgálati feltételben. |
| EMC: 24 V-os hosszú tápkábel | Az EN61000-6-2:2019 teljesítéséhez 30 m-nél hosszabb 24 V-os rendszer- és terepi tápvezetékhez szűrőmodul szükséges. Ez a 24 V-os rendszerszakasz feltétele, nem a saját bemeneti/kimeneti feszültség megváltoztatása. |
| Jelvezetékek és árnyékolás | A jel- és adatvezetékeket a tápvezetékektől és más zavarforrásoktól elkülönítve kell vezetni. Az árnyékolást nagy felületen, kis impedanciával kell a földpotenciálhoz csatlakoztatni a szekrény/burkolat bemeneténél. |
Saját Pt100 folyamatértékek
| Saját Pt100 folyamatérték | 1 digit = 0,1 °C; 16 bites szó, negatív hőmérsékletek kettes komplemenssel. A státuszbájt feldolgozása a terepibusz-rendszertől függ, opcionális. |
|---|---|
| −200 °C alatt | Bináris: 1000.0000.0000.0001; hexadecimális: 0x8001; decimális: −32767; státusz: 0x41; hibajelző LED bekapcsolva. |
| −200 °C | Bináris: 1111.1000.0011.0000; hexadecimális: 0xF830; decimális: −2000; státusz: 0x00; hibajelző LED kikapcsolva. |
| −100 °C | Bináris: 1111.1100.0001.1000; hexadecimális: 0xFC18; decimális: −1000; státusz: 0x00; hibajelző LED kikapcsolva. |
| 0 °C | Bináris: 0000.0000.0000.0000; hexadecimális: 0x0000; decimális: 0; státusz: 0x00; hibajelző LED kikapcsolva. |
| 100 °C | Bináris: 0000.0011.1110.1000; hexadecimális: 0x03E8; decimális: 1000; státusz: 0x00; hibajelző LED kikapcsolva. |
| 200 °C | Bináris: 0000.0111.1101.0000; hexadecimális: 0x07D0; decimális: 2000; státusz: 0x00; hibajelző LED kikapcsolva. |
| 500 °C | Bináris: 0001.0011.1000.1000; hexadecimális: 0x1388; decimális: 5000; státusz: 0x00; hibajelző LED kikapcsolva. |
| 750 °C | Bináris: 0001.1101.0100.1100; hexadecimális: 0x1D4C; decimális: 7500; státusz: 0x00; hibajelző LED kikapcsolva. |
| 800 °C | Bináris: 0001.1111.0100.0000; hexadecimális: 0x1F40; decimális: 8000; státusz: 0x00; hibajelző LED kikapcsolva. |
| 850 °C | Bináris: 0010.0001.0011.0100; hexadecimális: 0x2134; decimális: 8500; státusz: 0x00; hibajelző LED kikapcsolva. |
| 850 °C felett | Bináris: 0010.0001.0011.0100; hexadecimális: 0x2134; decimális: 8500; státusz: 0x42; hibajelző LED bekapcsolva. |
| Vezetékszakadás RL-nél | Bináris: 0010.0001.0011.0100; hexadecimális: 0x2134; decimális: 8500; státusz: 0x42; hibajelző LED bekapcsolva. |
| Korlátozás előtti érték | A mért érték a korlátozás hatályosulása előtt meghaladhatja a −2000…8500 kódtartományt; ez nem bővíti a −200…+850 °C mérési tartományt. |
A terepibusz-csomópont végét 750-600 buszlezáró modullal kell lezárni.
Minimális szabad tér
Felül és alul 35 mm; két oldalon 20 mm. A rendszerábrán a sínvonaltól 65 mm felső és 35 mm alsó részméret szerepel; ezek a csomópont ábrázolt 100 mm-es függőleges kiterjedésének részméretei, nem további szabad tér.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
