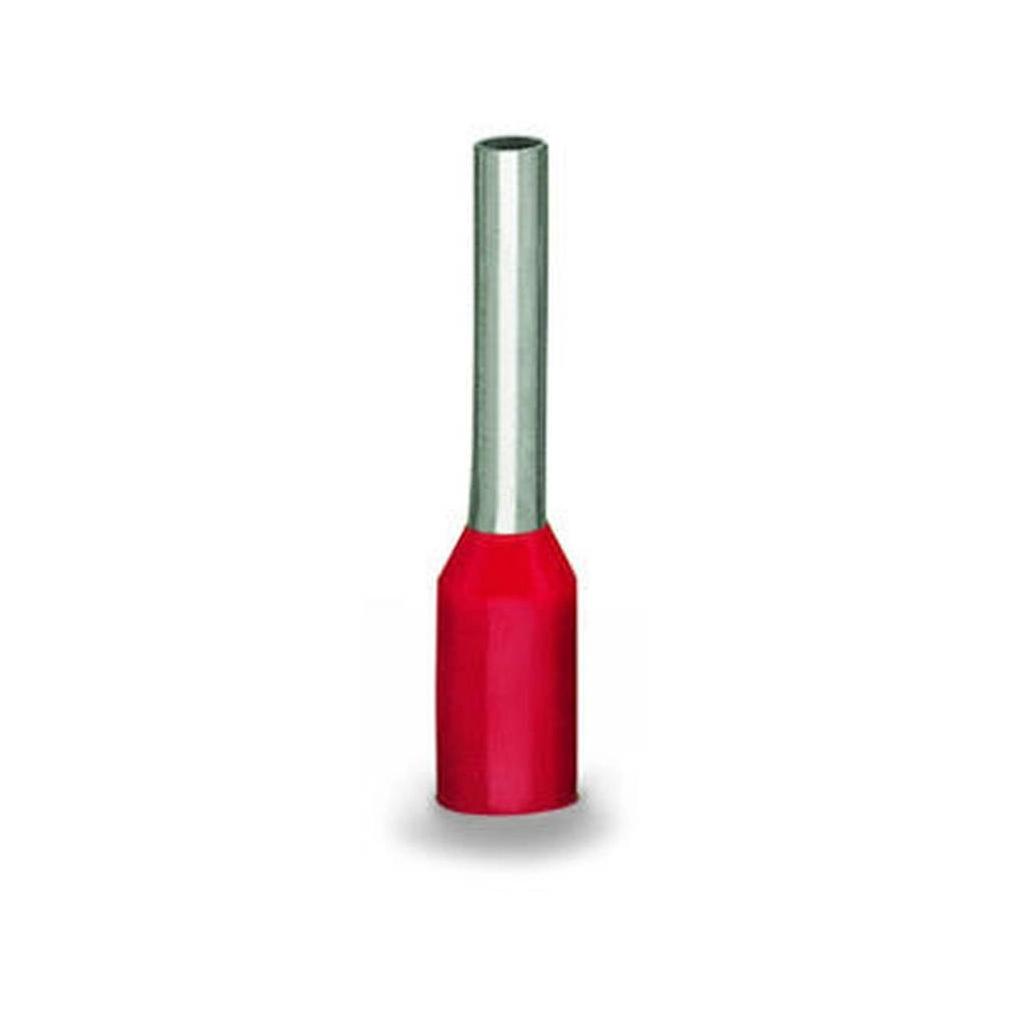

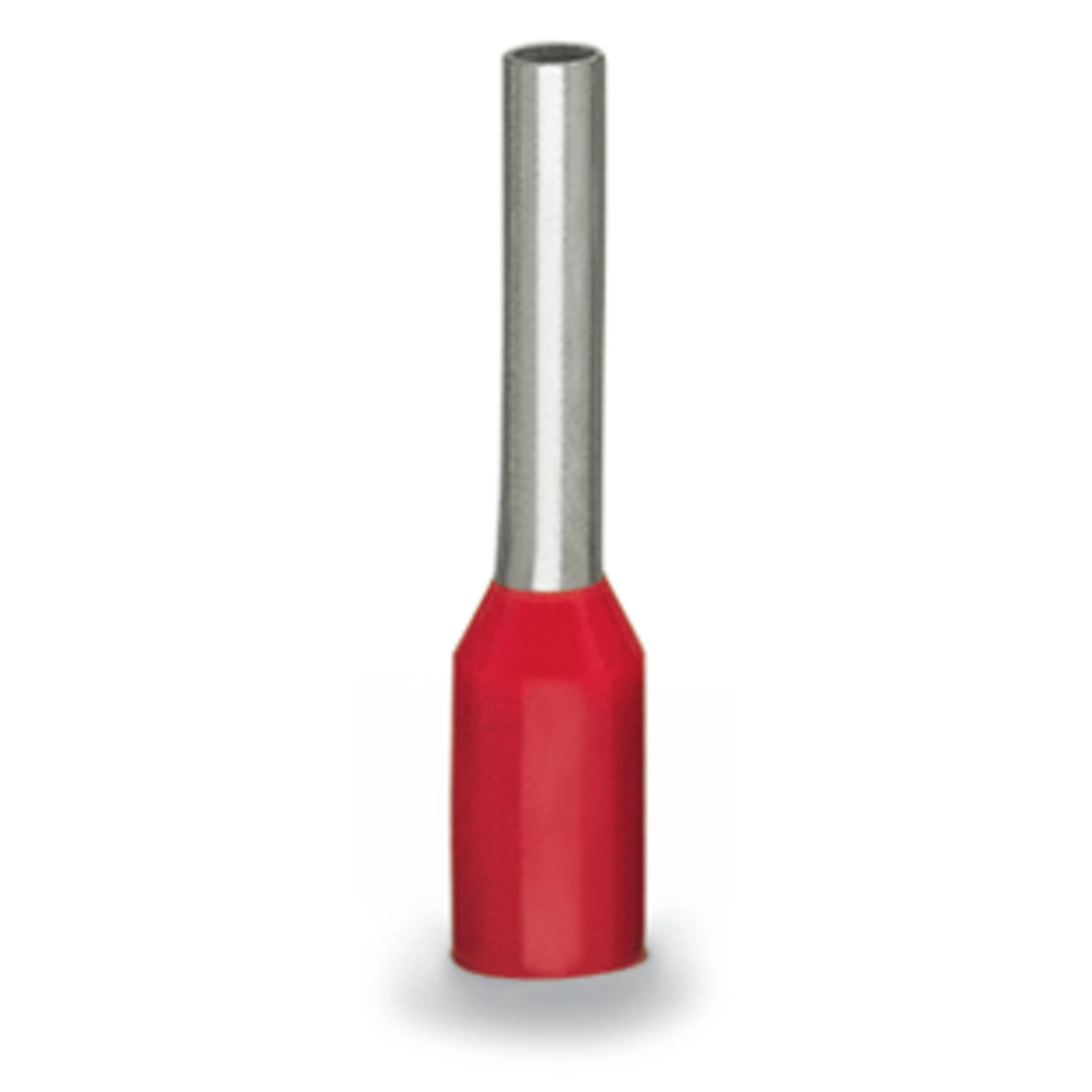

Wago 216-263 szigetelt érvéghüvely, 1 mm², AWG 18, ónozott elektrolitréz, gáztömör krimpeléshez, DIN 46228-4, piros
A Wago 216-263 piros szigetelt érvéghüvely 1 mm² / 18 AWG keresztmetszethez, elektrolitikusan ónozott réz kivitelben. Teljes hossza 18 mm, a megadott csupaszolási hossz 14 … 15 mm.
Kiválasztás és alkalmazás
A standard műanyag gallérú érvéghüvely a DIN 46228 4. rész / 09.90 szerint megadott kivitel. A krimphüvely falvastagsága 0,15 mm, a műanyag galléré 0,25 mm. A keresztmetszet mellett a csupaszolási hosszt és a teljes hosszt is ellenőrizd.

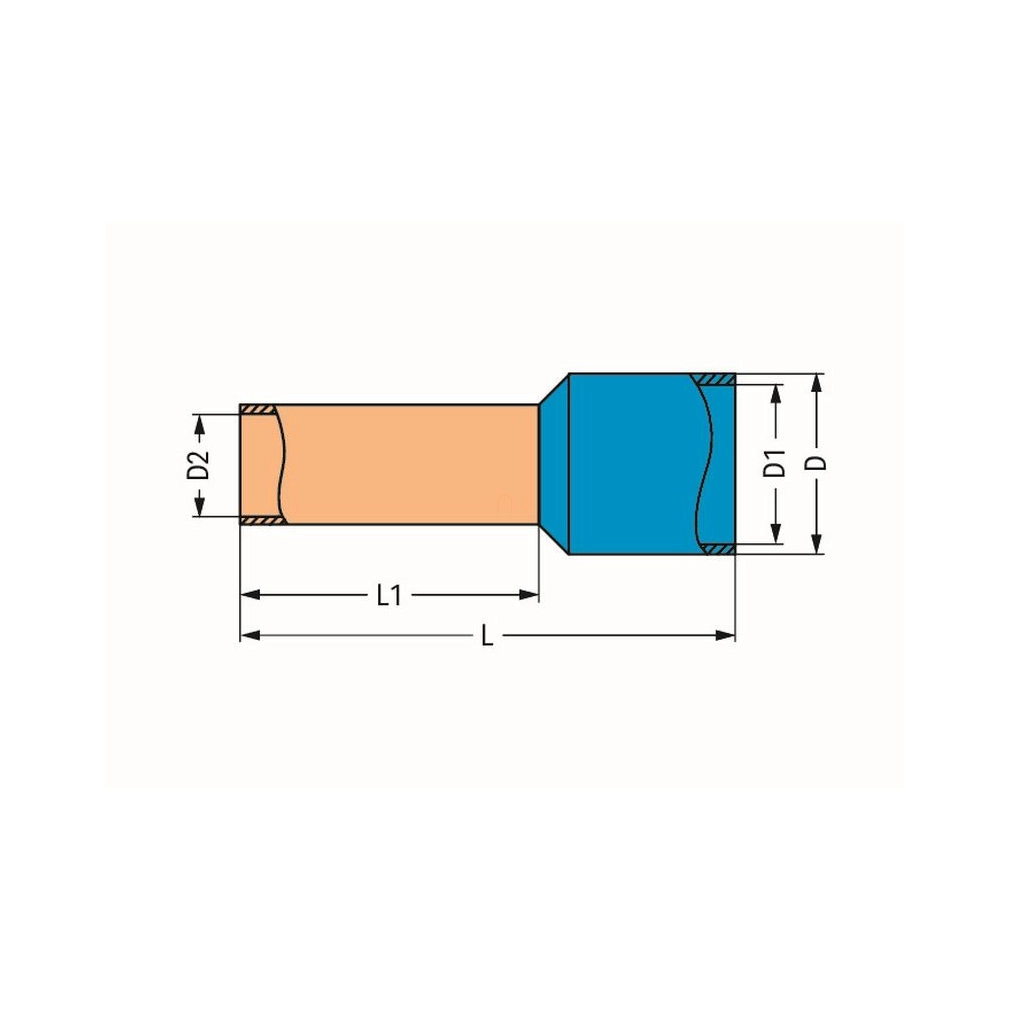

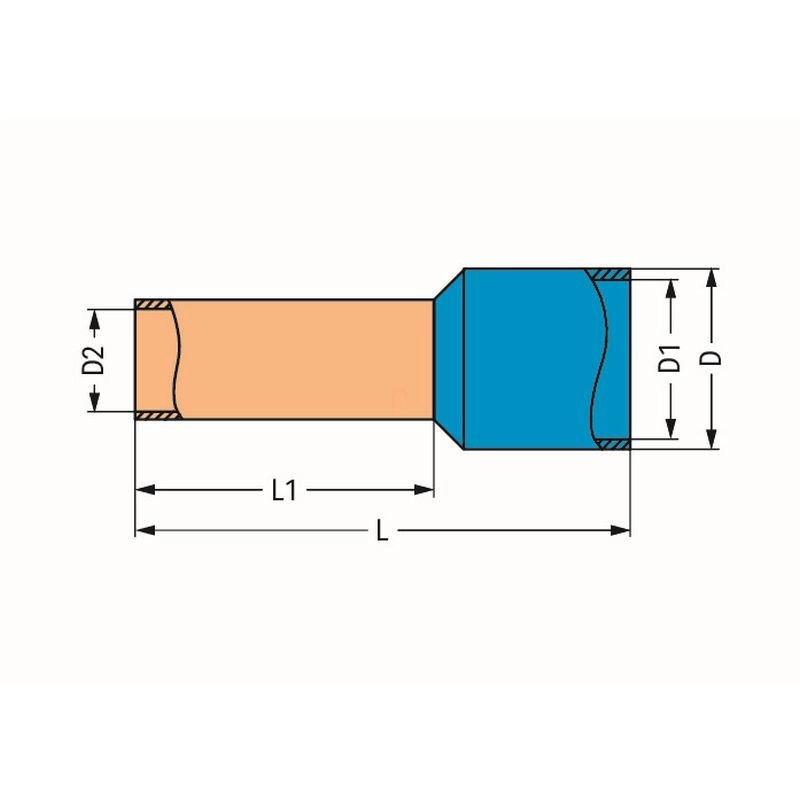

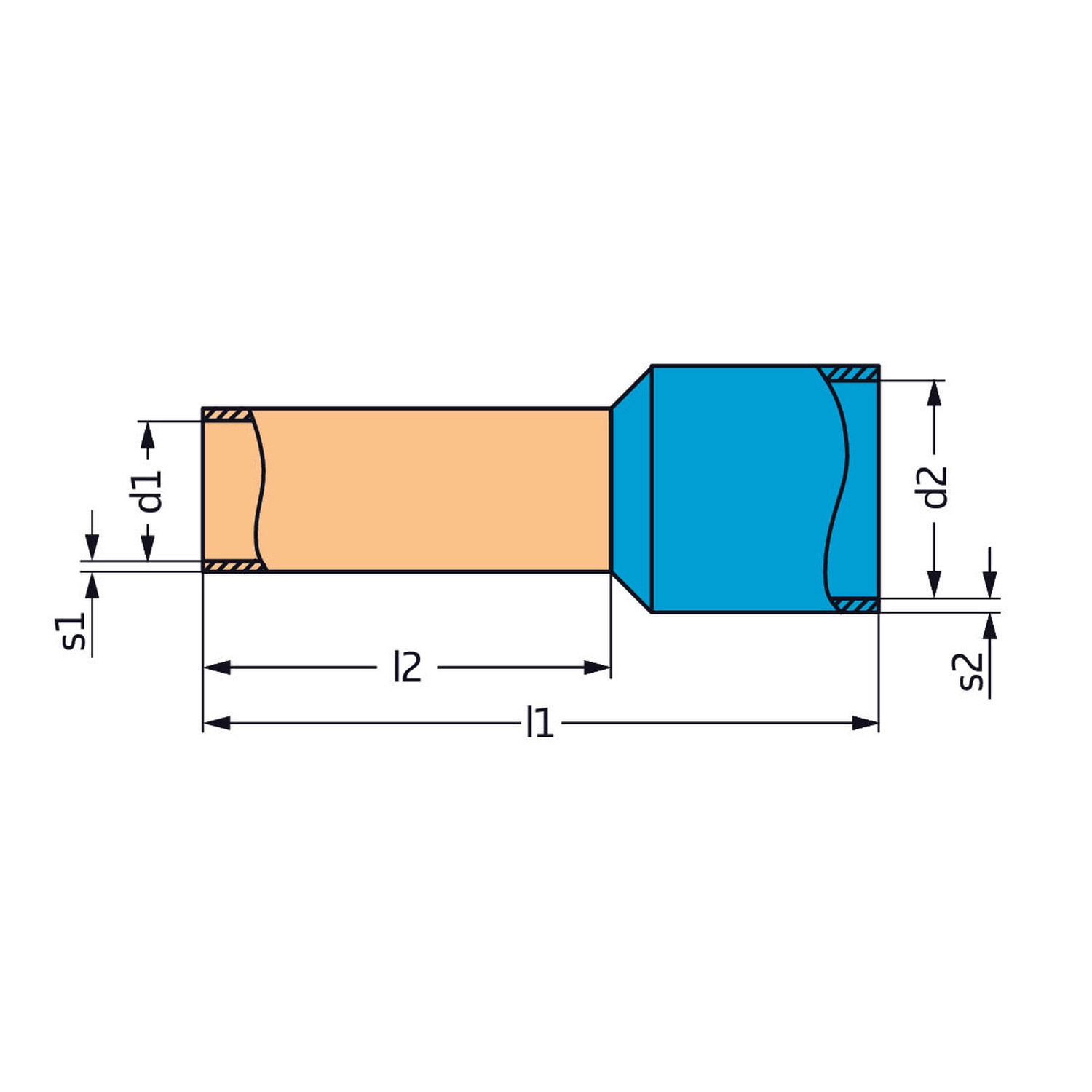

Műszaki adatok
| Érvéghüvely keresztmetszete | 1 mm² / 18 AWG |
|---|---|
| Csupaszolási hossz | 14 … 15 mm / 0,55 … 0,59 inch |
| Teljes hossz (L) | 18 mm |
| Krimphüvely falvastagsága (W2) | 0,15 mm |
| Műanyag gallér falvastagsága (W1) | 0,25 mm |
| Hossz 1 | 12 mm |
| Átmérő 1 | 3 mm |
| Átmérő 2 | 1,4 mm |
| Műanyag gallér | Standard gallér |
| Kivitel | Szigetelt, elektrolitikusan ónozott réz |
| Szabvány | DIN 46228, 4. rész / 09.90 |
| Szín | Piros |
| Tűzterhelés | 0,002 MJ |
| Tömeg | 0,1 g |
| Alkalmas sorozatok | 2002 … 2006 |
| Rögzítés | Gáztömör krimpelés |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora keresztmetszethez való?
1 mm² / 18 AWG.
Mennyi a csupaszolási hossz?
14 … 15 mm.
Mekkora a teljes hossza?
18 mm.
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 216-263 szigetelt érvéghüvely, 1 mm², AWG 18, ónozott elektrolitréz, gáztömör krimpeléshez, DIN 46228-4, piros műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 216-263 |
| GTIN / EAN | 4044918599887 |
| Terméktípus | Szigetelt érvéghüvely |
Műszaki és alkalmazási adatok
| Érvéghüvely keresztmetszete | 1 mm² / 18 AWG |
|---|---|
| Csupaszolási hossz | 14 … 15 mm / 0,55 … 0,59 inch |
| Teljes hossz (L) | 18 mm |
| Krimphüvely falvastagsága (W2) | 0,15 mm |
| Műanyag gallér falvastagsága (W1) | 0,25 mm |
| Hossz 1 | 12 mm |
| Átmérő 1 | 3 mm |
| Átmérő 2 | 1,4 mm |
| Műanyag gallér | Standard gallér |
| Kivitel | Szigetelt, elektrolitikusan ónozott réz |
| Szabvány | DIN 46228, 4. rész / 09.90 |
| Szín | Piros |
| Tűzterhelés | 0,002 MJ |
| Tömeg | 0,1 g |
| Alkalmas sorozatok | 2002 … 2006 |
| Rögzítés | Gáztömör krimpelés |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85369010000 |
| Termékcsoport | 2 (sorkapocstartozékok) |
Termékbesorolások
| UNSPSC | 39121405 |
|---|---|
| eCl@ss 10.0 | 27-40-02-01 |
| eCl@ss 9.0 | 27-40-02-01 |
| ETIM 9.0 | EC000005 |
| ETIM 10.0 | EC000005 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
