Wago 216-287 szigetelt érvéghüvely, 4 mm², AWG 12, ónozott elektrolitréz, gáztömör krimpeléshez, DIN 46228-4, szürke
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...

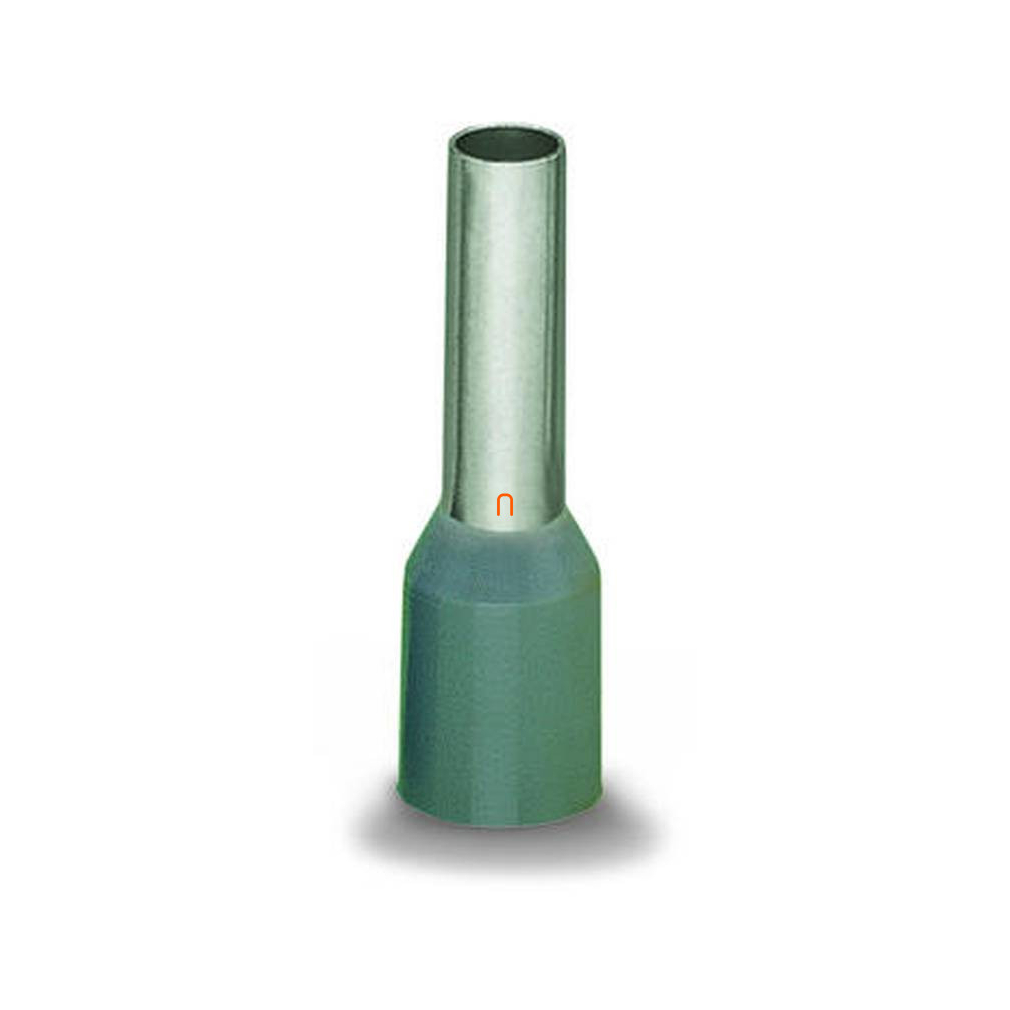

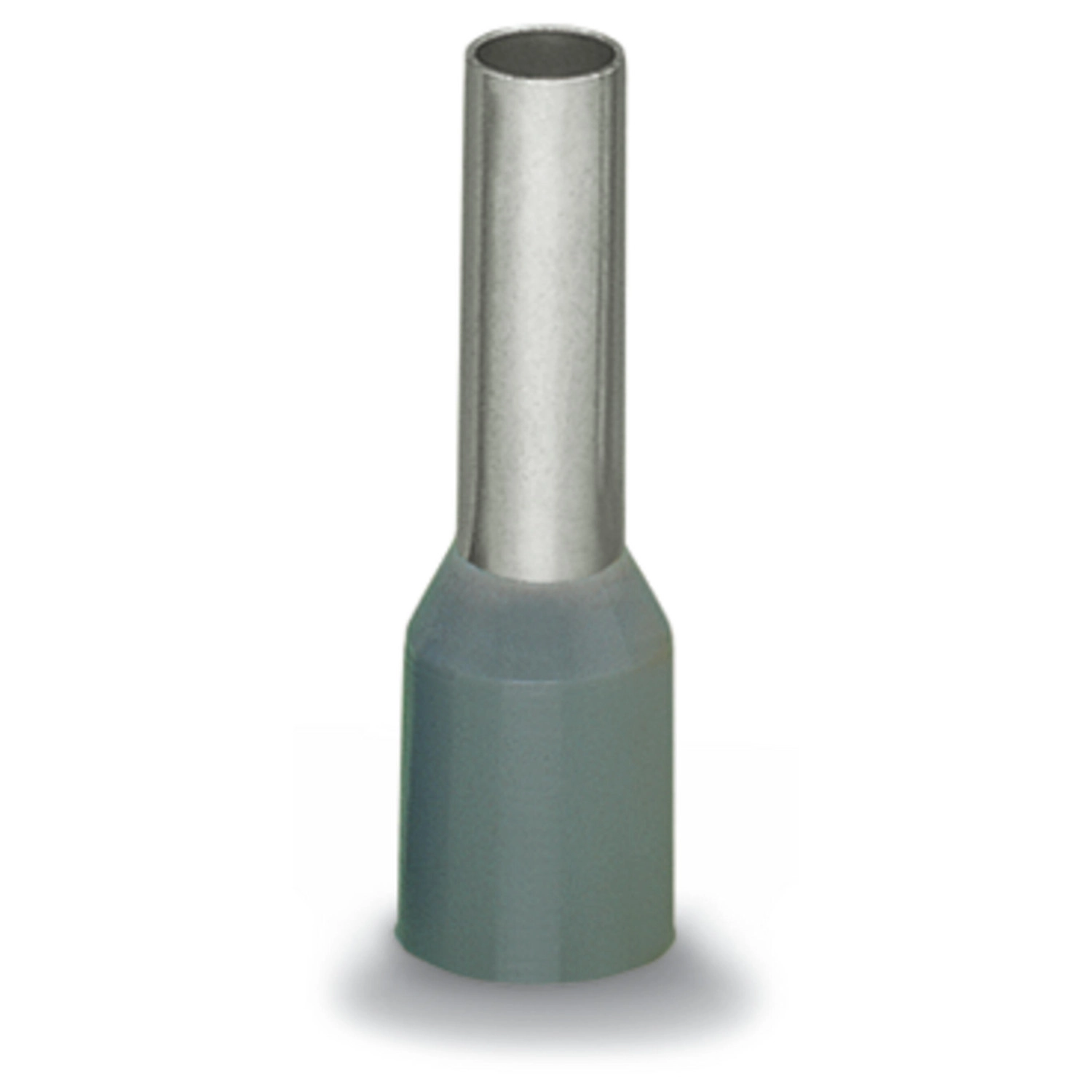

A Wago 216-287 szürke szigetelt érvéghüvely 4 mm² / 12 AWG keresztmetszethez, 26 mm teljes hosszúsággal. A pontos méret és a 20 … 21 mm / 0,79 … 0,83 inch csupaszolási hossz alapján választhatod ki a tervezett vezetékvéghez.
Keresztmetszet és csupaszolás
Ehhez a változathoz 4 mm² metrikus és 12 AWG keresztmetszet tartozik. A megadott csupaszolási hossz 20 … 21 mm / 0,79 … 0,83 inch. A teljes hossz ettől különálló méret: 26 mm.
Gallér és felület
Szabványos műanyag gallérral ellátott, szigetelt kivitel. A felület galvanikusan ónozott. A termék színe szürke.
Rézhüvely a megadott szabvány szerint
Elektronikai rézből készült változat, galvanikusan ónozott felülettel, gáztömör rögzítéshez. A megadott szabvány DIN 46228, 4. rész / 09.90.
Megadott sorozat
A változat a 2010-től 2016-ig sorozatok számára alkalmas. A sorozatmegjelölést és a hüvely méreteit együtt ellenőrizd.
Krimpelési követelmény
A krimpelés célja a gáztömör, villamos és mechanikai szempontból megbízható kötés. A hüvely keresztmetszetét és a megadott csupaszolási hosszt a kiválasztásnál együtt vedd figyelembe.
Részletes műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 216-287 |
| GTIN / EAN | 4044918604345 |
| Terméktípus | Érvéghüvely |
Műszaki és felhasználási adatok
| Hüvely keresztmetszete | 4 mm² |
|---|---|
| Hüvely keresztmetszete (AWG) | 12 AWG |
| Kivitel | Szigetelt |
| Felület | Galvanikusan ónozott |
| Csupaszolási hossz | 20 … 21 mm / 0,79 … 0,83 inch |

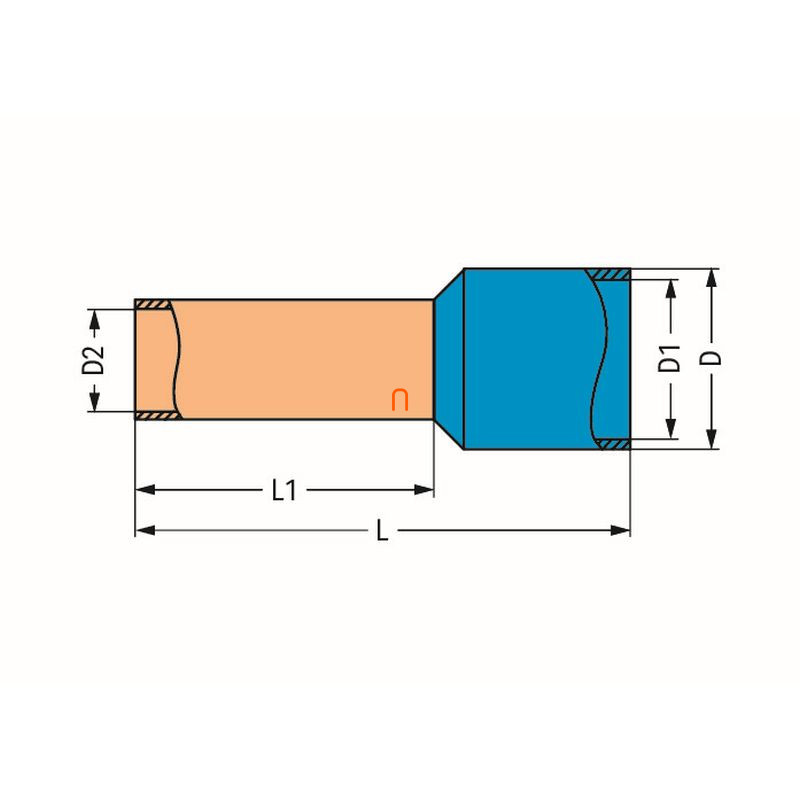

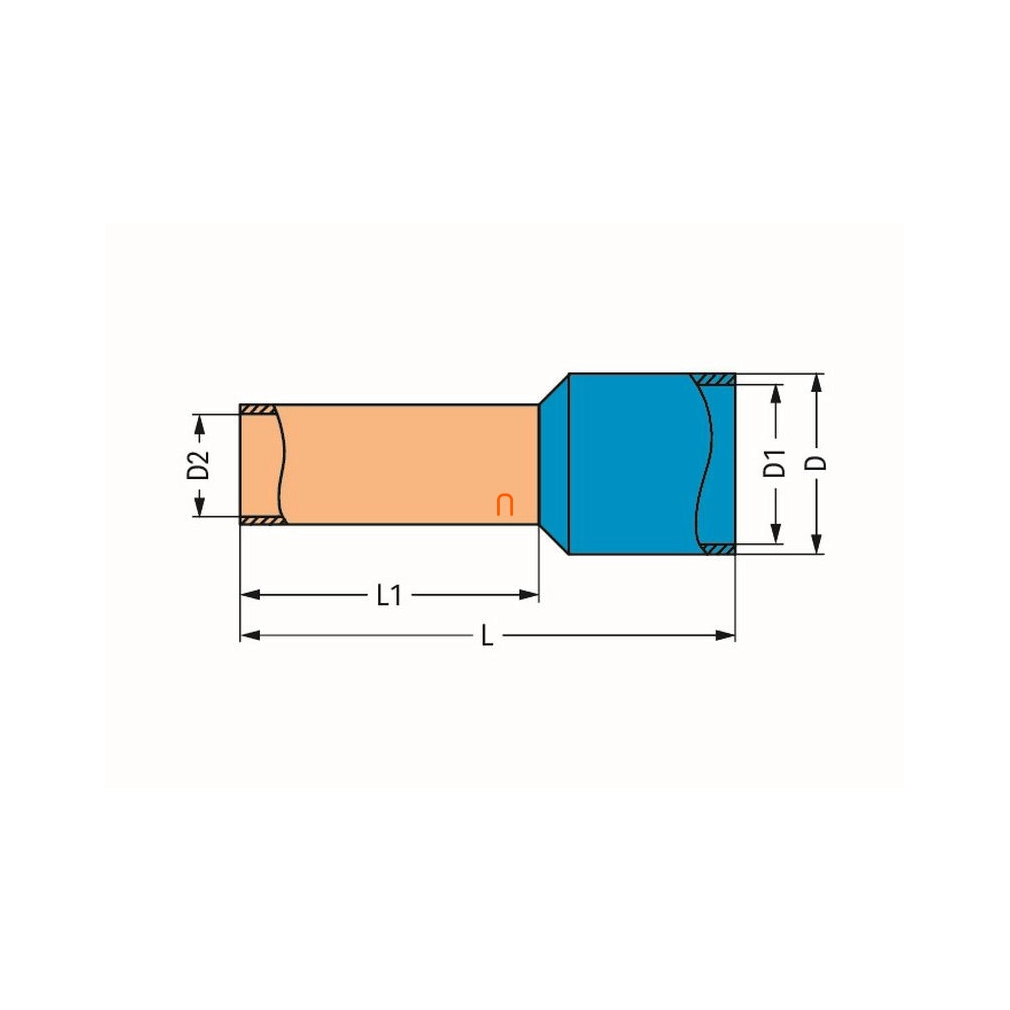

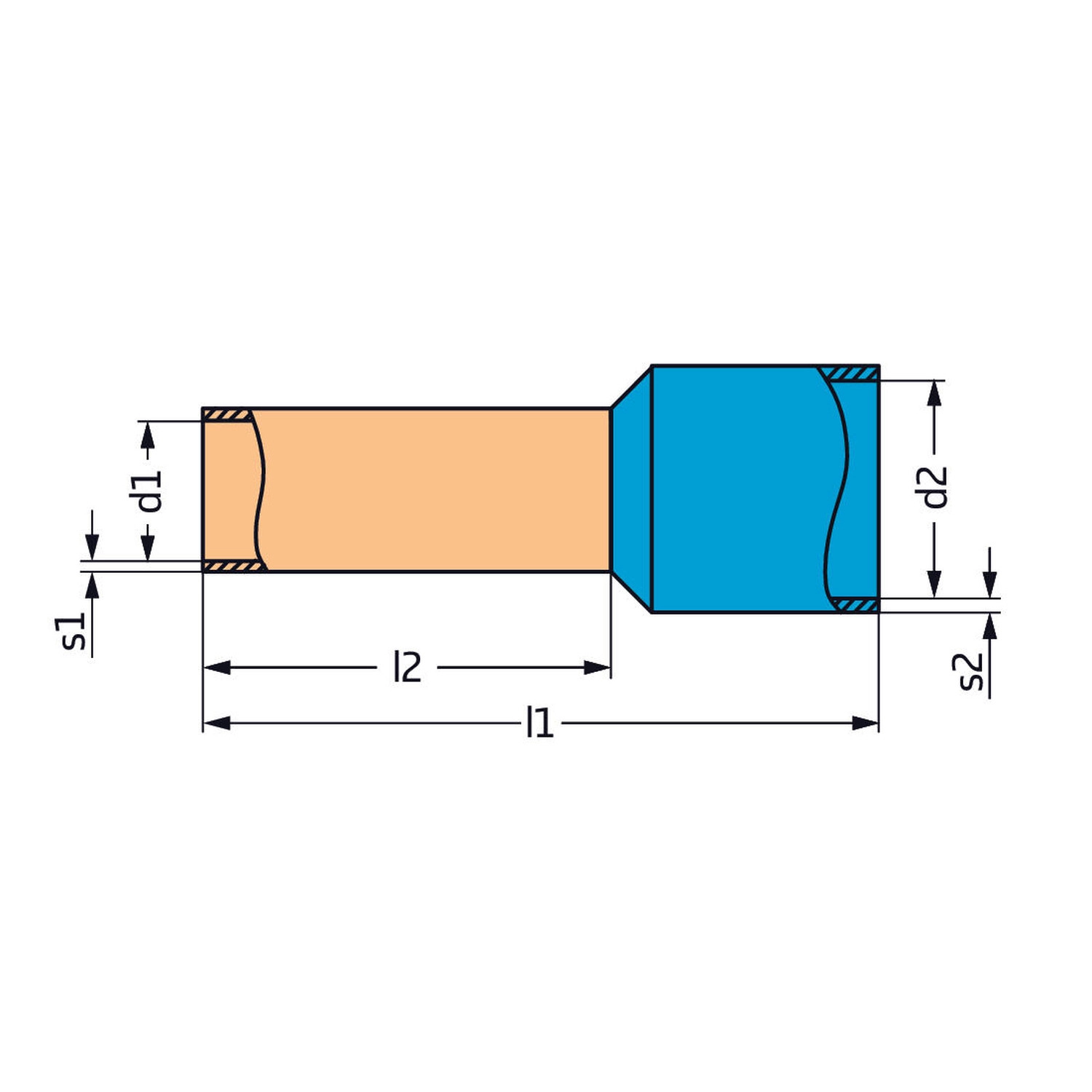

| Teljes hossz (L) | 26 mm |
| Krimphüvely falvastagsága (W2) | 0,2 mm |
| Műanyag gallér falvastagsága (W1) | 0,3 mm |
| Hossz 1 | 18 mm |
| Átmérő 1 | 4,8 mm |
| Átmérő 2 | 2,8 mm |
| Műanyag gallér | Szabványos gallér |
| Szín | Szürke |
| Tömeg | 0,2 g |
| Alkalmas sorozat | 2010-től 2016-ig sorozatok |
| Anyag | Elektronikai réz |
| Szabvány | DIN 46228, 4. rész / 09.90 |
| Rögzítés | Gáztömör |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen keresztmetszethez való?
4 mm² / 12 AWG.
Mekkora a teljes hossza?
26 mm.
Mennyi a csupaszolási hossz?
20 … 21 mm / 0,79 … 0,83 inch.
Van műanyag gallérja?
Szabványos műanyag gallérral készül.
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 216-287 szigetelt érvéghüvely, 4 mm², AWG 12, ónozott elektrolitréz, gáztömör krimpeléshez, DIN 46228-4, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 216-287 |
| GTIN / EAN | 4044918604345 |
| Terméktípus | Érvéghüvely |
Műszaki és felhasználási adatok
| Hüvely keresztmetszete | 4 mm² |
|---|---|
| Hüvely keresztmetszete (AWG) | 12 AWG |
| Kivitel | Szigetelt |
| Felület | Galvanikusan ónozott |
| Csupaszolási hossz | 20 … 21 mm / 0,79 … 0,83 inch |
| Teljes hossz (L) | 26 mm |
| Krimphüvely falvastagsága (W2) | 0,2 mm |
| Műanyag gallér falvastagsága (W1) | 0,3 mm |
| Hossz 1 | 18 mm |
| Átmérő 1 | 4,8 mm |
| Átmérő 2 | 2,8 mm |
| Műanyag gallér | Szabványos gallér |
| Szín | Szürke |
| Tömeg | 0,2 g |
| Alkalmas sorozat | 2010-től 2016-ig sorozatok |
| Anyag | Elektronikai réz |
| Szabvány | DIN 46228, 4. rész / 09.90 |
| Rögzítés | Gáztömör |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85369010000 |
| Termékcsoport | 2 (sorkapocstartozékok) |
Termékbesorolások
| UNSPSC | 39121405 |
|---|---|
| eCl@ss 10.0 | 27-40-02-01 |
| eCl@ss 9.0 | 27-40-02-01 |
| ETIM 9.0 | EC000005 |
| ETIM 10.0 | EC000005 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.08.27. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
