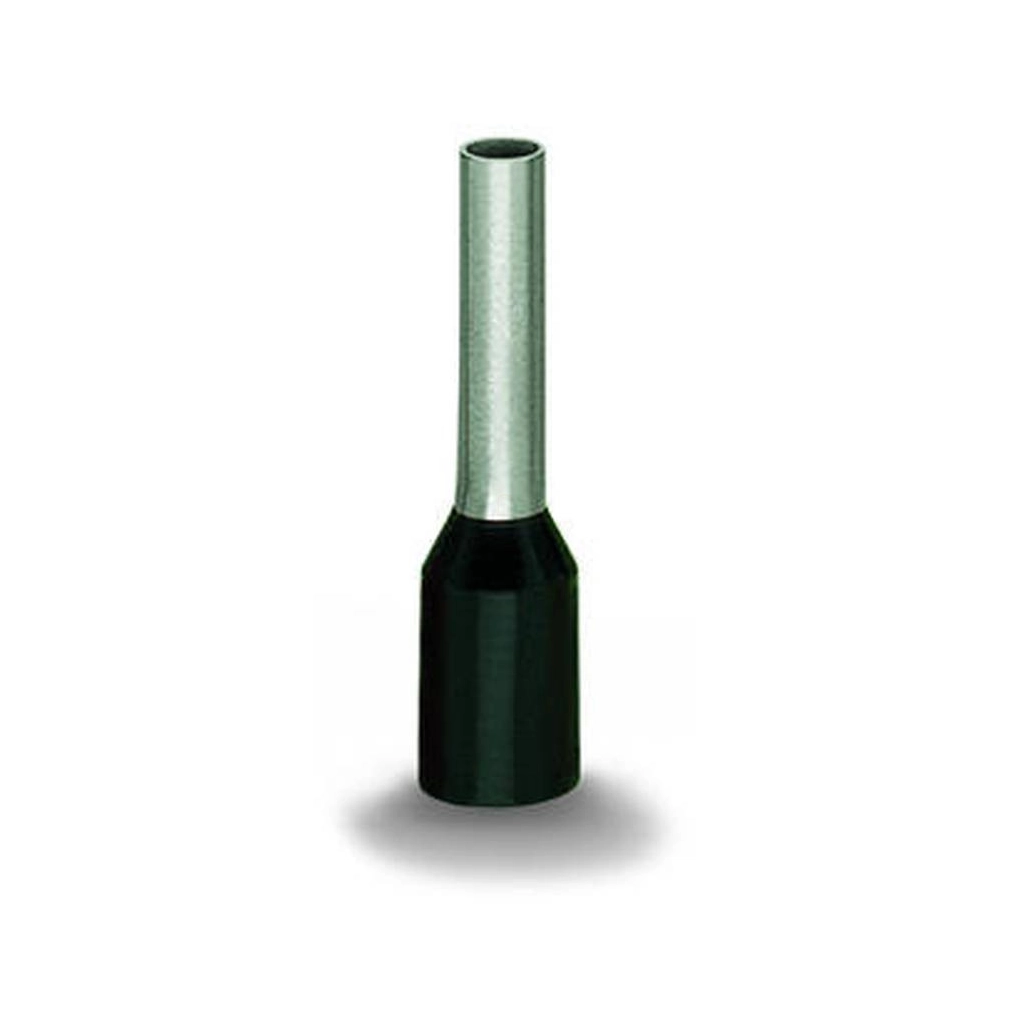

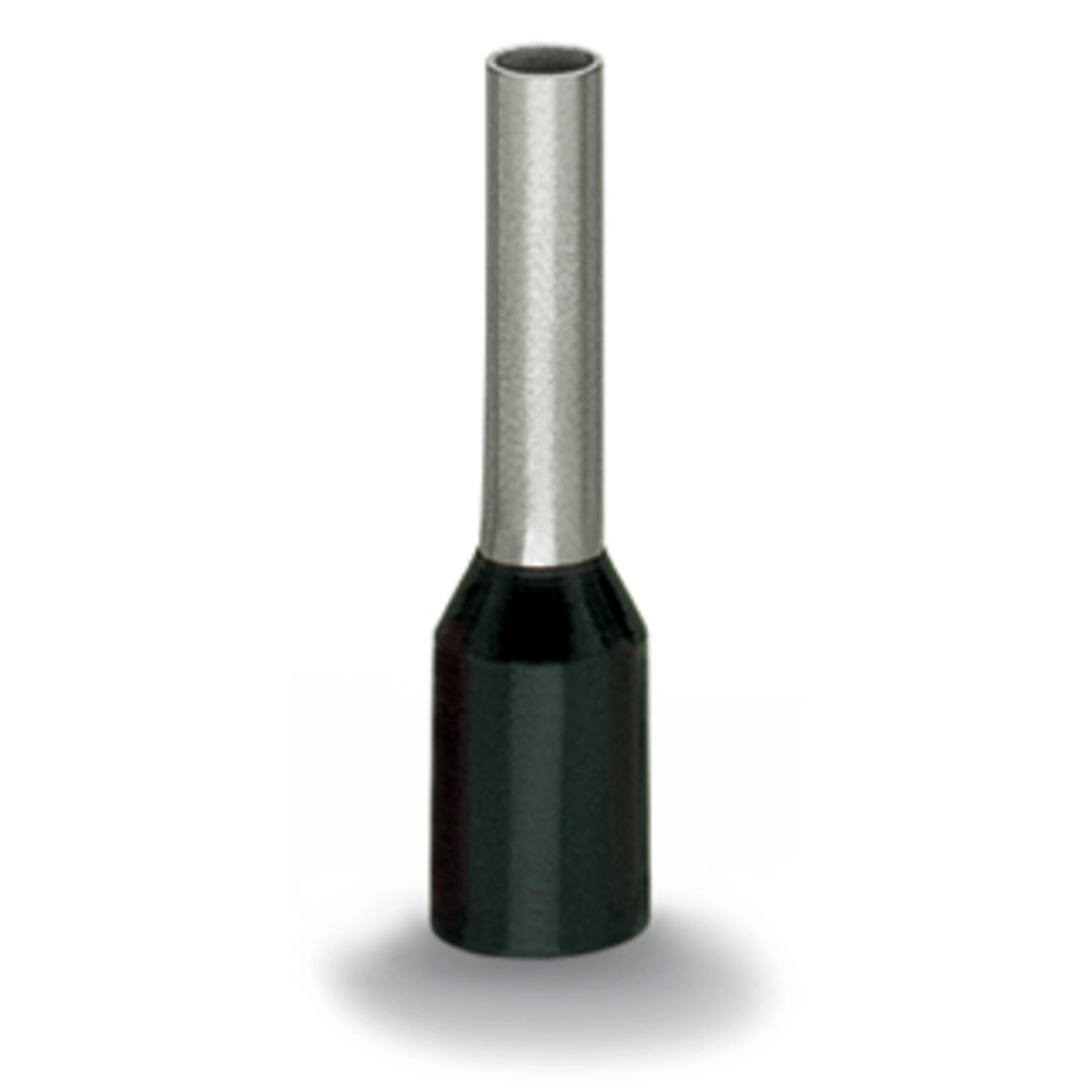

Wago 216-224 szigetelt érvéghüvely, 1,5 mm², AWG 16, galvanikusan ónozott, fekete
A Wago 216-224 fekete szigetelt érvéghüvely 1,5 mm² / 16 AWG keresztmetszethez, 12 mm teljes hosszúsággal. A pontos méret és a 8 … 9 mm / 0,31 … 0,35 inch csupaszolási hossz alapján választhatod ki a tervezett vezetékvéghez.
Keresztmetszet és csupaszolás
Ehhez a változathoz 1,5 mm² metrikus és 16 AWG keresztmetszet tartozik. A megadott csupaszolási hossz 8 … 9 mm / 0,31 … 0,35 inch. A teljes hossz ettől különálló méret: 12 mm.
Gallér és felület
Szabványos műanyag gallérral ellátott, szigetelt kivitel. A felület galvanikusan ónozott. A termék színe fekete.
Krimpelési követelmény
A krimpelés célja a gáztömör, villamos és mechanikai szempontból megbízható kötés. A hüvely keresztmetszetét és a megadott csupaszolási hosszt a kiválasztásnál együtt vedd figyelembe.
Részletes műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 216-224 |
| GTIN / EAN | 4017332277488 |
| Terméktípus | Érvéghüvely |

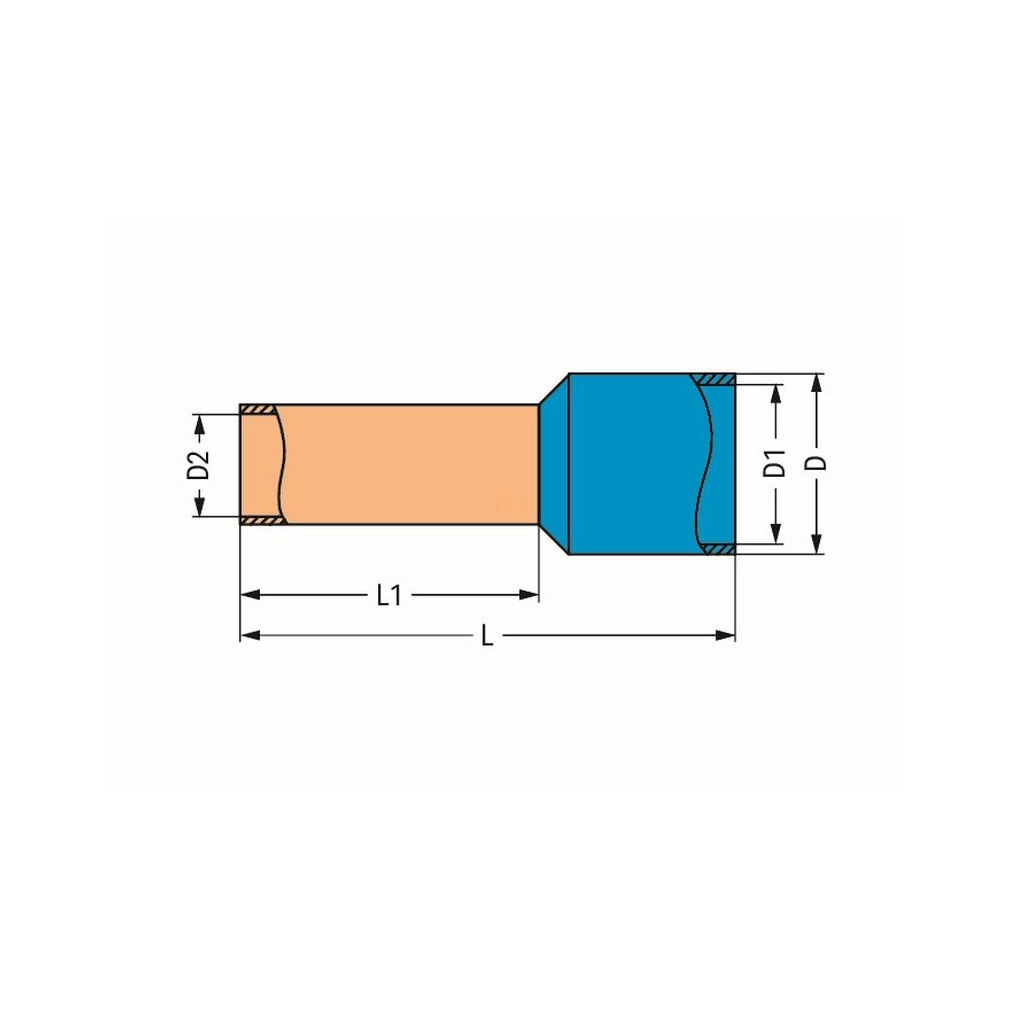

Műszaki és felhasználási adatok
| Hüvely keresztmetszete | 1,5 mm² |
|---|---|
| Hüvely keresztmetszete (AWG) | 16 AWG |
| Kivitel | Szigetelt |
| Felület | Galvanikusan ónozott |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Teljes hossz (L) | 12 mm |
| Krimphüvely falvastagsága (W2) | 0,15 mm |
| Műanyag gallér falvastagsága (W1) | 0,25 mm |
| Hossz 1 | 6 mm |
| Átmérő 1 | 3,5 mm |
| Átmérő 2 | 1,7 mm |
| Műanyag gallér | Szabványos gallér |
| Szín | Fekete |
| Tömeg | 0,1 g |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen keresztmetszethez való?
1,5 mm² / 16 AWG.
Mekkora a teljes hossza?
12 mm.
Mennyi a csupaszolási hossz?
8 … 9 mm / 0,31 … 0,35 inch.
Van műanyag gallérja?
Szabványos műanyag gallérral készül.
Fontos tájékoztatás a termékleírásról
Hogy megalapozottan dönthess a vásárlásról, a Lumenet munkatársai szakmai ismereteikre és az elérhető gyári adatokra támaszkodva készítették el ezt a leírást. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 216-224 szigetelt érvéghüvely, 1,5 mm², AWG 16, galvanikusan ónozott, fekete műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 216-224 |
| GTIN / EAN | 4017332277488 |
| Terméktípus | Érvéghüvely |

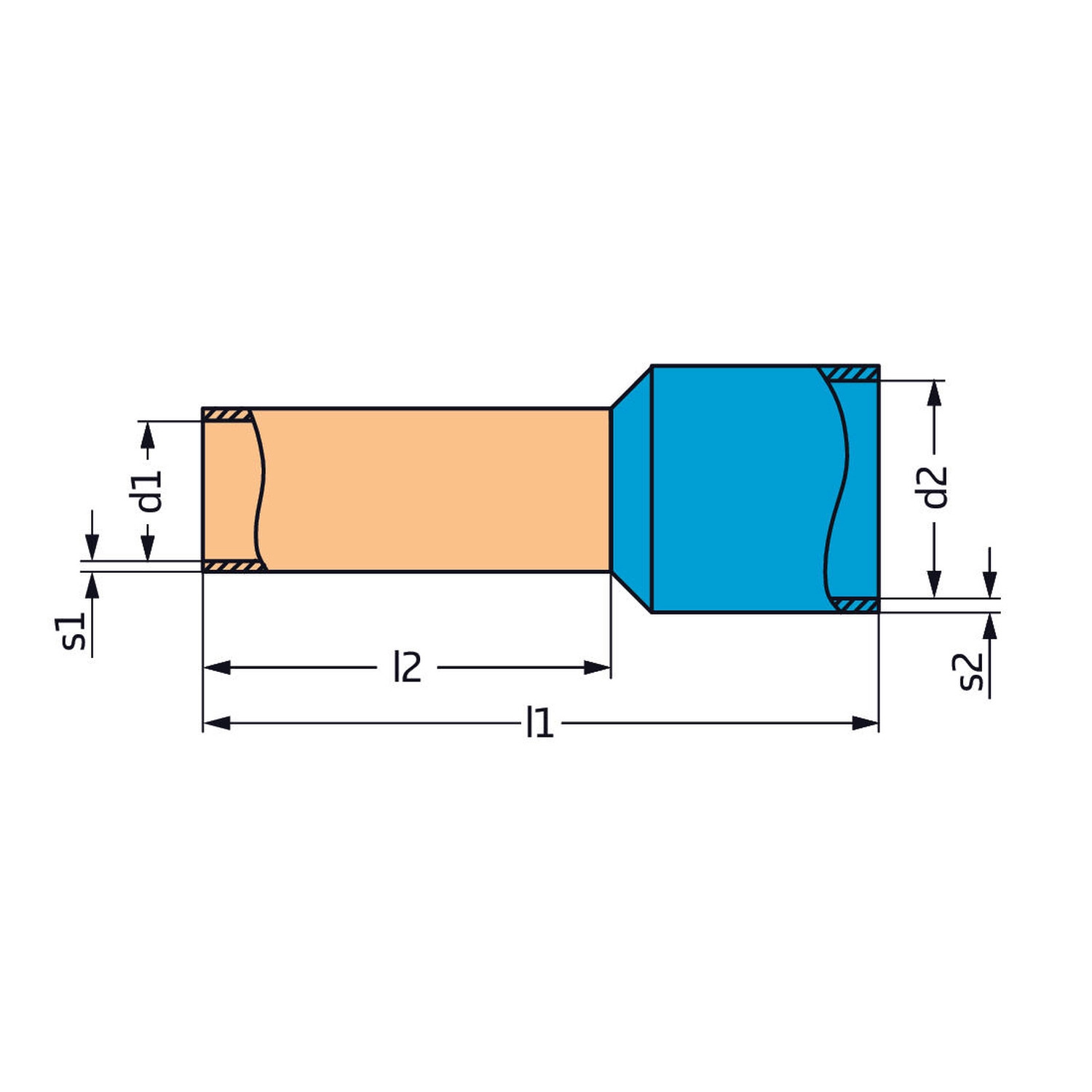

Műszaki és felhasználási adatok
| Hüvely keresztmetszete | 1,5 mm² |
|---|---|
| Hüvely keresztmetszete (AWG) | 16 AWG |
| Kivitel | Szigetelt |
| Felület | Galvanikusan ónozott |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Teljes hossz (L) | 12 mm |
| Krimphüvely falvastagsága (W2) | 0,15 mm |
| Műanyag gallér falvastagsága (W1) | 0,25 mm |
| Hossz 1 | 6 mm |
| Átmérő 1 | 3,5 mm |
| Átmérő 2 | 1,7 mm |
| Műanyag gallér | Szabványos gallér |
| Szín | Fekete |
| Tömeg | 0,1 g |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85369010000 |
| Termékcsoport | 2 (sorkapocstartozékok) |
Termékbesorolások
| UNSPSC | 39121405 |
|---|---|
| eCl@ss 10.0 | 27-40-02-01 |
| eCl@ss 9.0 | 27-40-02-01 |
| ETIM 9.0 | EC000005 |
| ETIM 10.0 | EC000005 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.08.28. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
