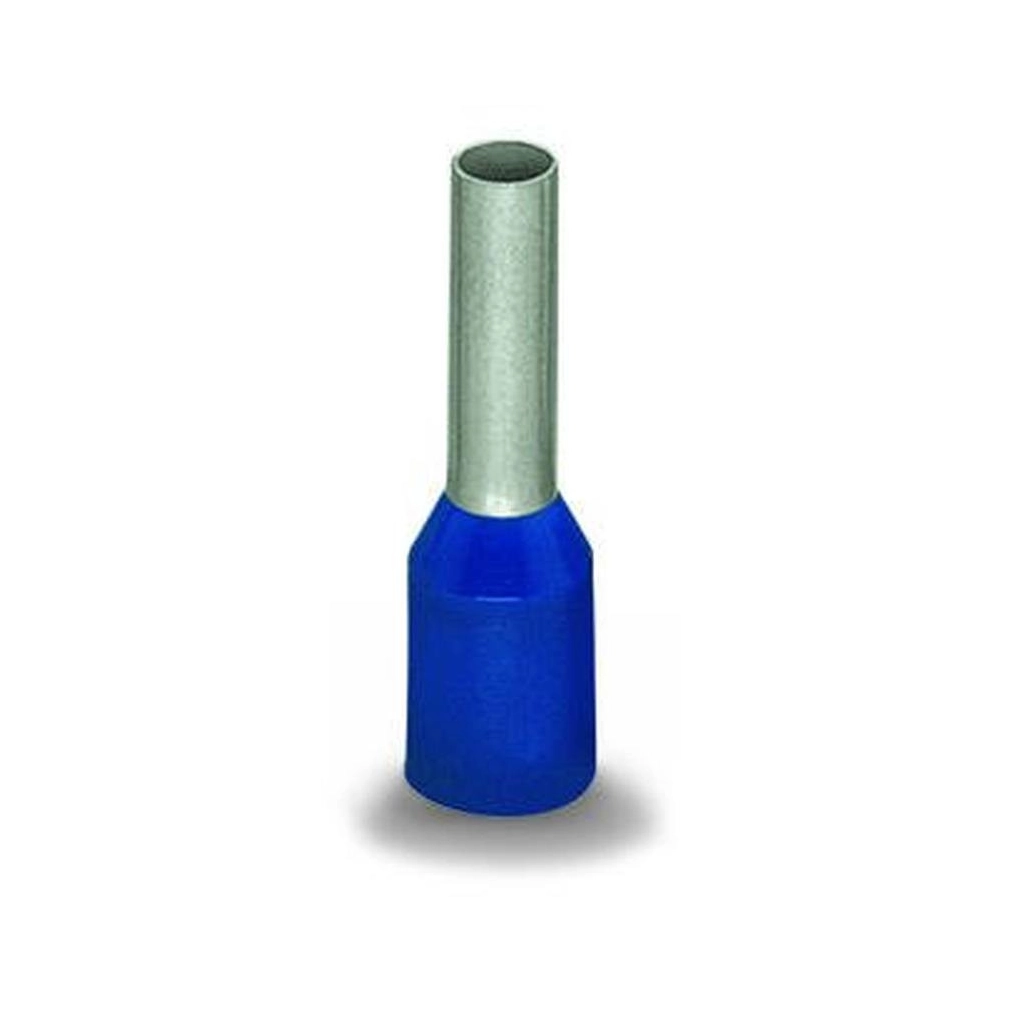

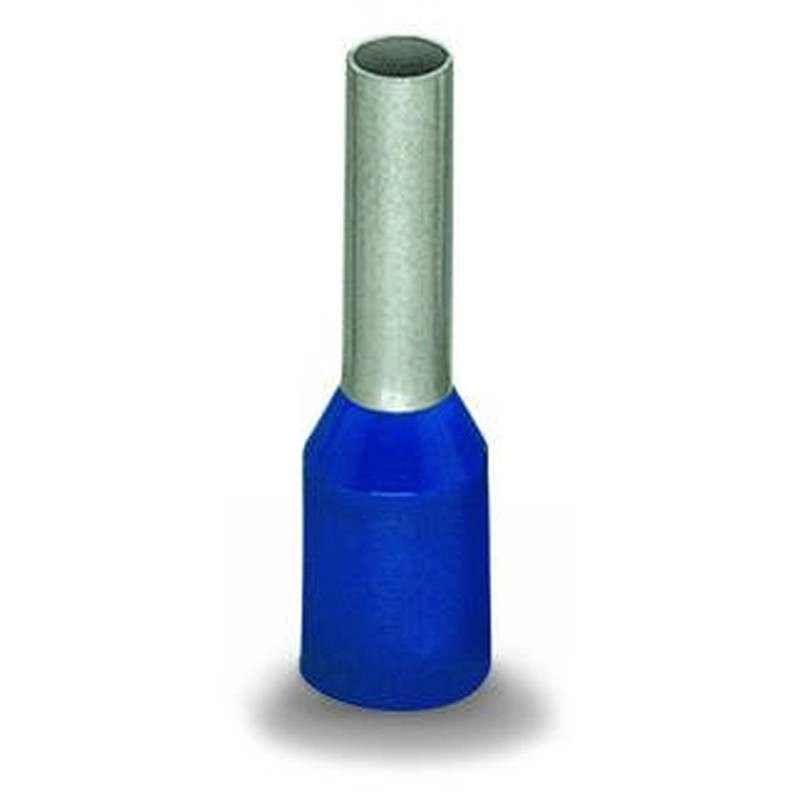

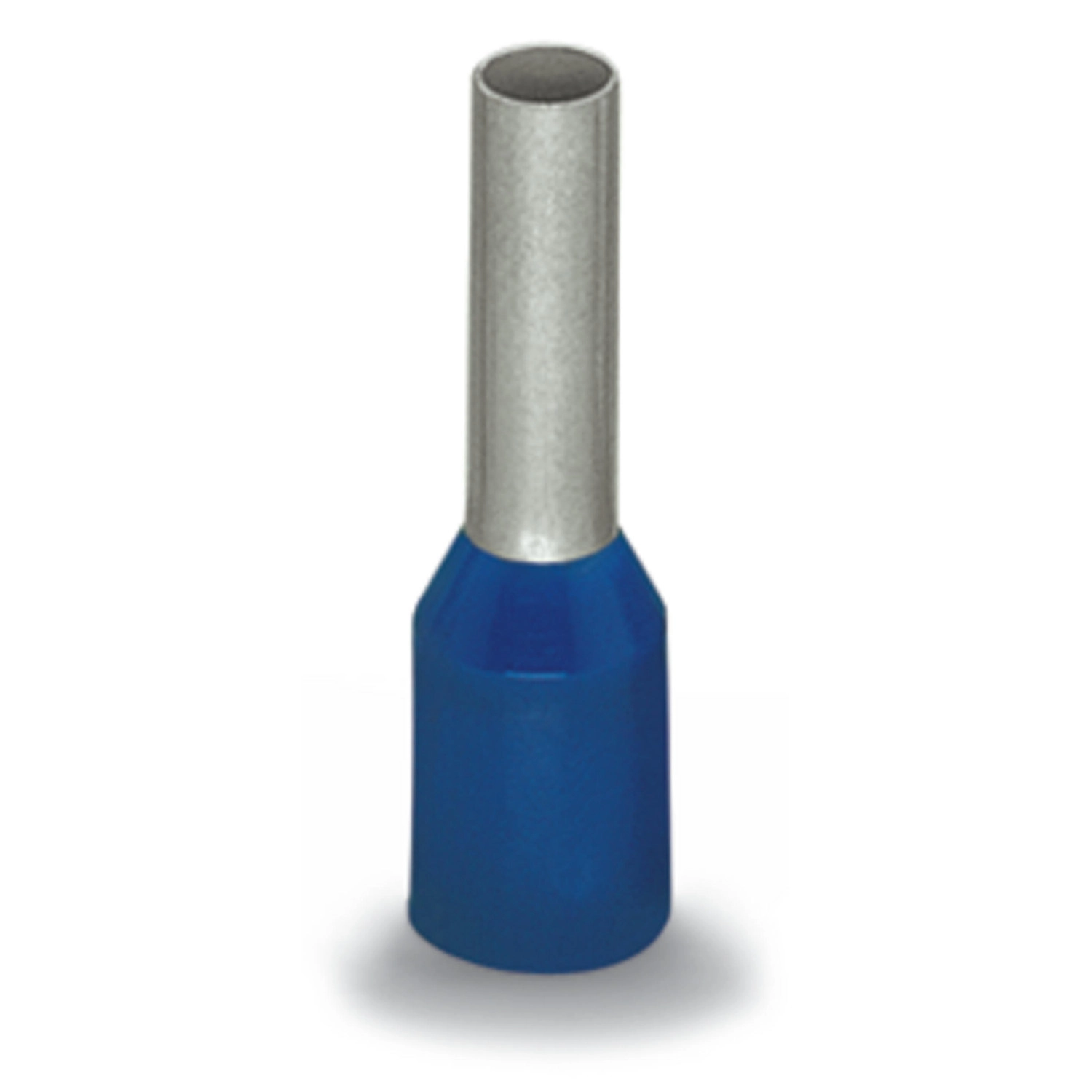

Wago 216-246 szigetelt érvéghüvely, 2,5 mm², AWG 14, ónozott elektrolitréz, gáztömör krimpeléshez, DIN 46228-4, kék
A Wago 216-246 kék szigetelt érvéghüvely 2,5 mm² / 14 AWG keresztmetszethez, 17 mm teljes hosszúsággal. A pontos méret és a 12 … 13 mm / 0,47 … 0,51 inch csupaszolási hossz alapján választhatod ki a tervezett vezetékvéghez.
Keresztmetszet és csupaszolás
Ehhez a változathoz 2,5 mm² metrikus és 14 AWG keresztmetszet tartozik. A megadott csupaszolási hossz 12 … 13 mm / 0,47 … 0,51 inch. A teljes hossz ettől különálló méret: 17 mm.
Gallér és felület
Szabványos műanyag gallérral ellátott, szigetelt kivitel. A felület galvanikusan ónozott. A termék színe kék.
Rézhüvely a megadott szabvány szerint
Elektronikai rézből készült változat, galvanikusan ónozott felülettel, gáztömör rögzítéshez. A megadott szabvány DIN 46228, 4. rész / 09.90.
Megadott sorozat
A változat a 2002 sorozat számára alkalmas. A sorozatmegjelölést és a hüvely méreteit együtt ellenőrizd.
Krimpelési követelmény
A krimpelés célja a gáztömör, villamos és mechanikai szempontból megbízható kötés. A hüvely keresztmetszetét és a megadott csupaszolási hosszt a kiválasztásnál együtt vedd figyelembe.
Részletes műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 216-246 |
| GTIN / EAN | 4044918051101 |
| Terméktípus | Érvéghüvely |
Műszaki és felhasználási adatok
| Hüvely keresztmetszete | 2,5 mm² |
|---|---|
| Hüvely keresztmetszete (AWG) | 14 AWG |
| Kivitel | Szigetelt |
| Felület | Galvanikusan ónozott |
| Csupaszolási hossz | 12 … 13 mm / 0,47 … 0,51 inch |

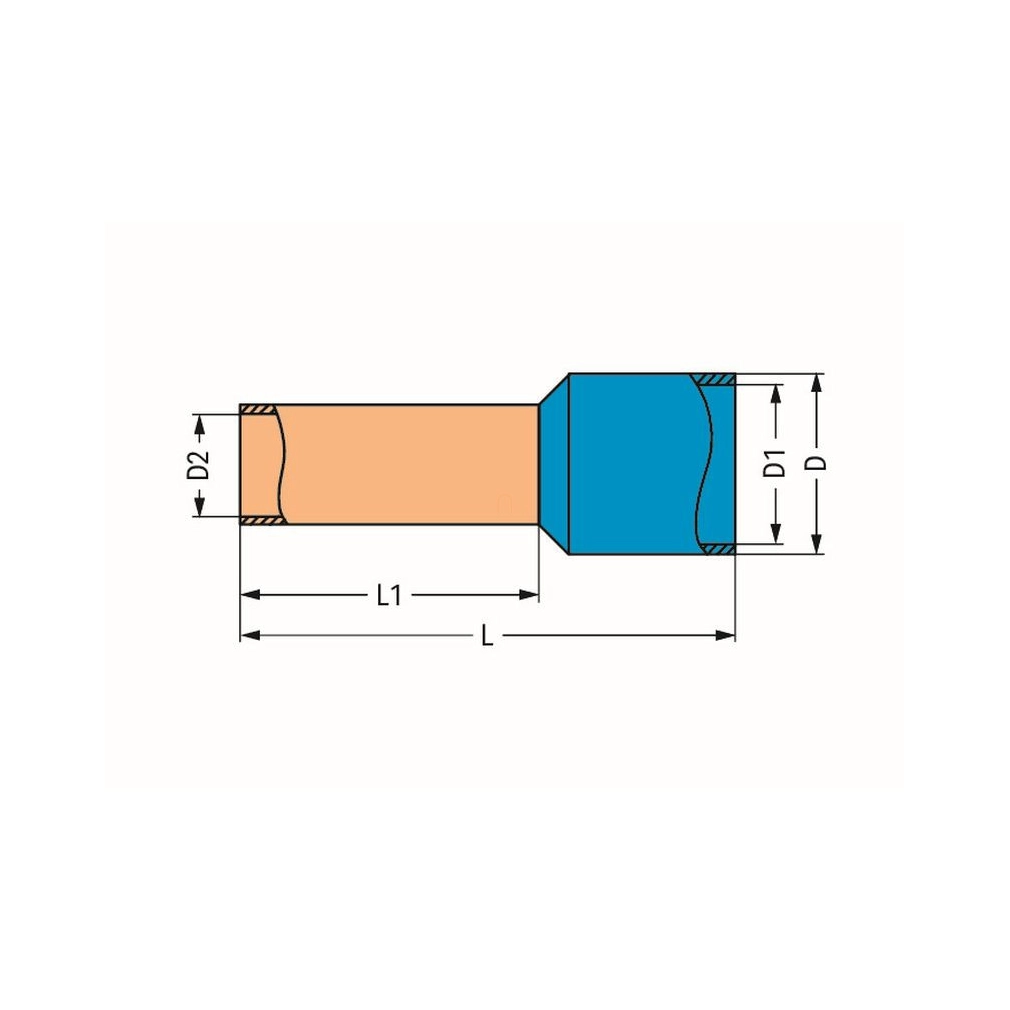

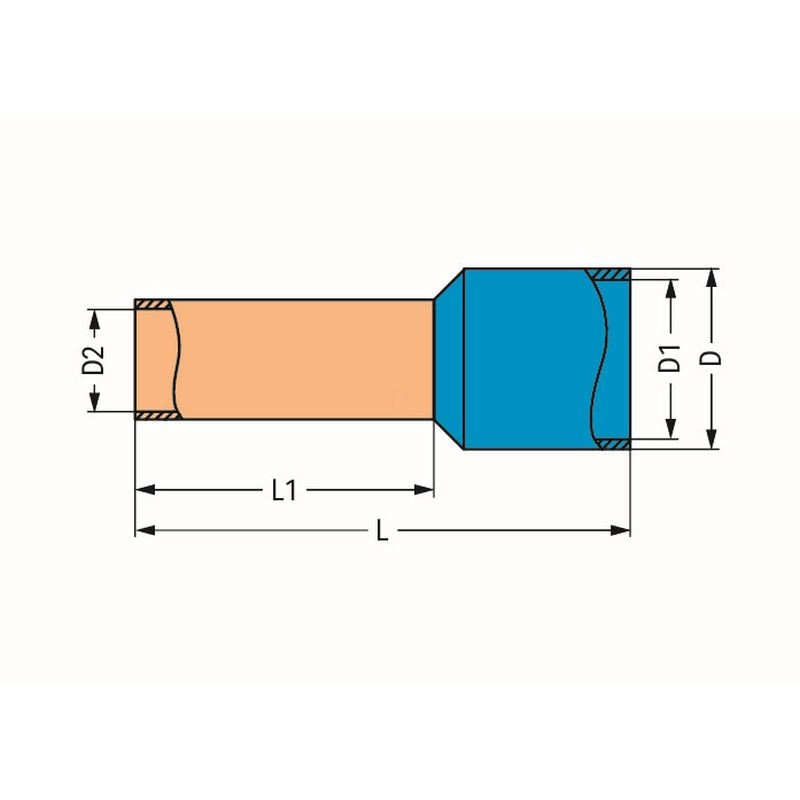

| Teljes hossz (L) | 17 mm |

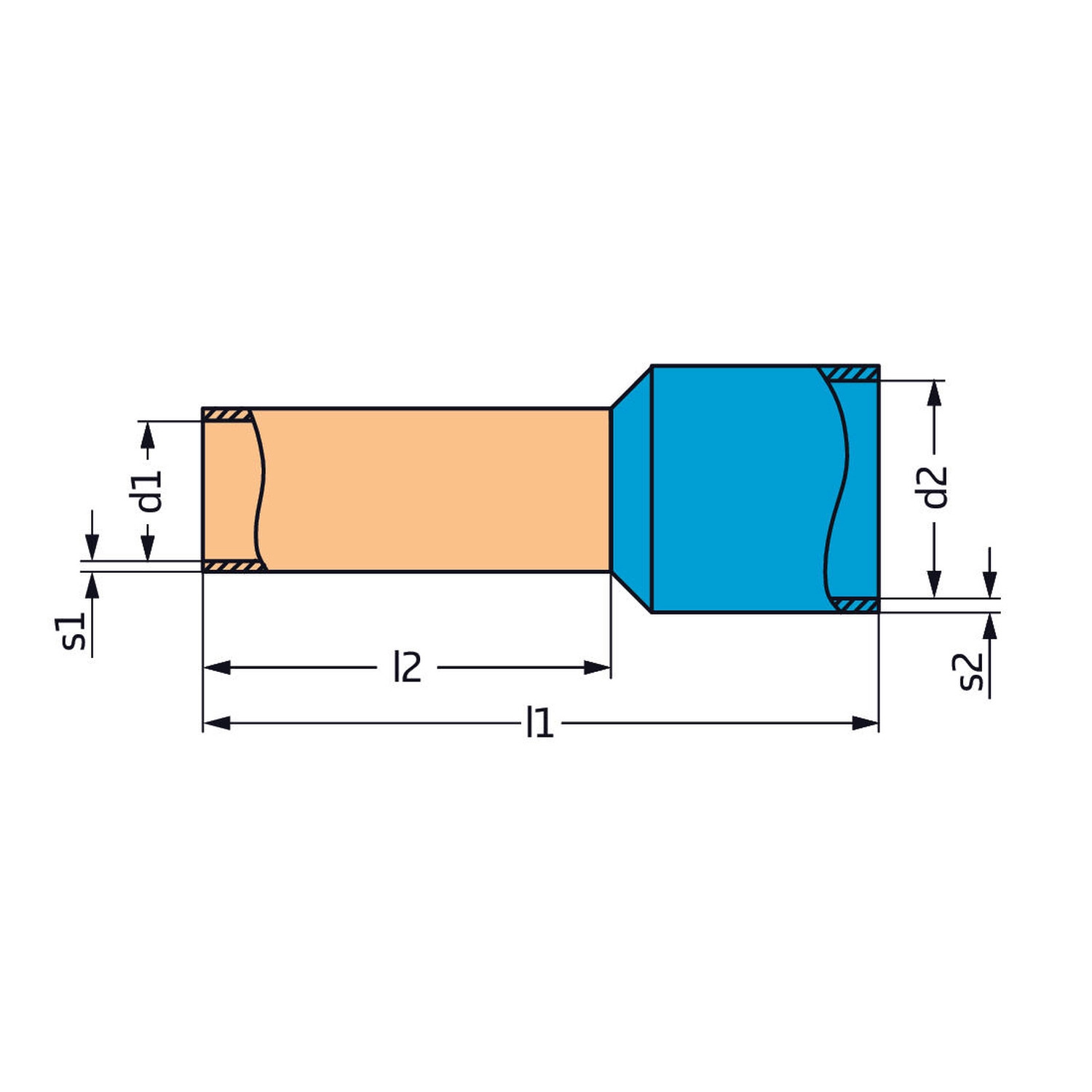

| Krimphüvely falvastagsága (W2) | 0,15 mm |
| Műanyag gallér falvastagsága (W1) | 0,25 mm |
| Hossz 1 | 10 mm |
| Átmérő 1 | 4,2 mm |
| Átmérő 2 | 2,2 mm |
| Műanyag gallér | Szabványos gallér |
| Szín | Kék |
| Tömeg | 0,2 g |
| Alkalmas sorozat | 2002-os sorozat |
| Anyag | Elektronikai réz |
| Szabvány | DIN 46228, 4. rész / 09.90 |
| Rögzítés | Gáztömör |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen keresztmetszethez való?
2,5 mm² / 14 AWG.
Mekkora a teljes hossza?
17 mm.
Mennyi a csupaszolási hossz?
12 … 13 mm / 0,47 … 0,51 inch.
Van műanyag gallérja?
Szabványos műanyag gallérral készül.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai azért foglalták össze számodra a termék jellemzőit szakmai tudásuk és az elérhető gyári adatok alapján, hogy könnyebb legyen megalapozottan választanod. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 216-246 szigetelt érvéghüvely, 2,5 mm², AWG 14, ónozott elektrolitréz, gáztömör krimpeléshez, DIN 46228-4, kék műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 216-246 |
| GTIN / EAN | 4044918051101 |
| Terméktípus | Érvéghüvely |
Műszaki és felhasználási adatok
| Hüvely keresztmetszete | 2,5 mm² |
|---|---|
| Hüvely keresztmetszete (AWG) | 14 AWG |
| Kivitel | Szigetelt |
| Felület | Galvanikusan ónozott |
| Csupaszolási hossz | 12 … 13 mm / 0,47 … 0,51 inch |
| Teljes hossz (L) | 17 mm |
| Krimphüvely falvastagsága (W2) | 0,15 mm |
| Műanyag gallér falvastagsága (W1) | 0,25 mm |
| Hossz 1 | 10 mm |
| Átmérő 1 | 4,2 mm |
| Átmérő 2 | 2,2 mm |
| Műanyag gallér | Szabványos gallér |
| Szín | Kék |
| Tömeg | 0,2 g |
| Alkalmas sorozat | 2002-os sorozat |
| Anyag | Elektronikai réz |
| Szabvány | DIN 46228, 4. rész / 09.90 |
| Rögzítés | Gáztömör |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85369010000 |
| Termékcsoport | 2 (sorkapocstartozékok) |
Termékbesorolások
| UNSPSC | 39121405 |
|---|---|
| eCl@ss 10.0 | 27-40-02-01 |
| eCl@ss 9.0 | 27-40-02-01 |
| ETIM 9.0 | EC000005 |
| ETIM 10.0 | EC000005 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
