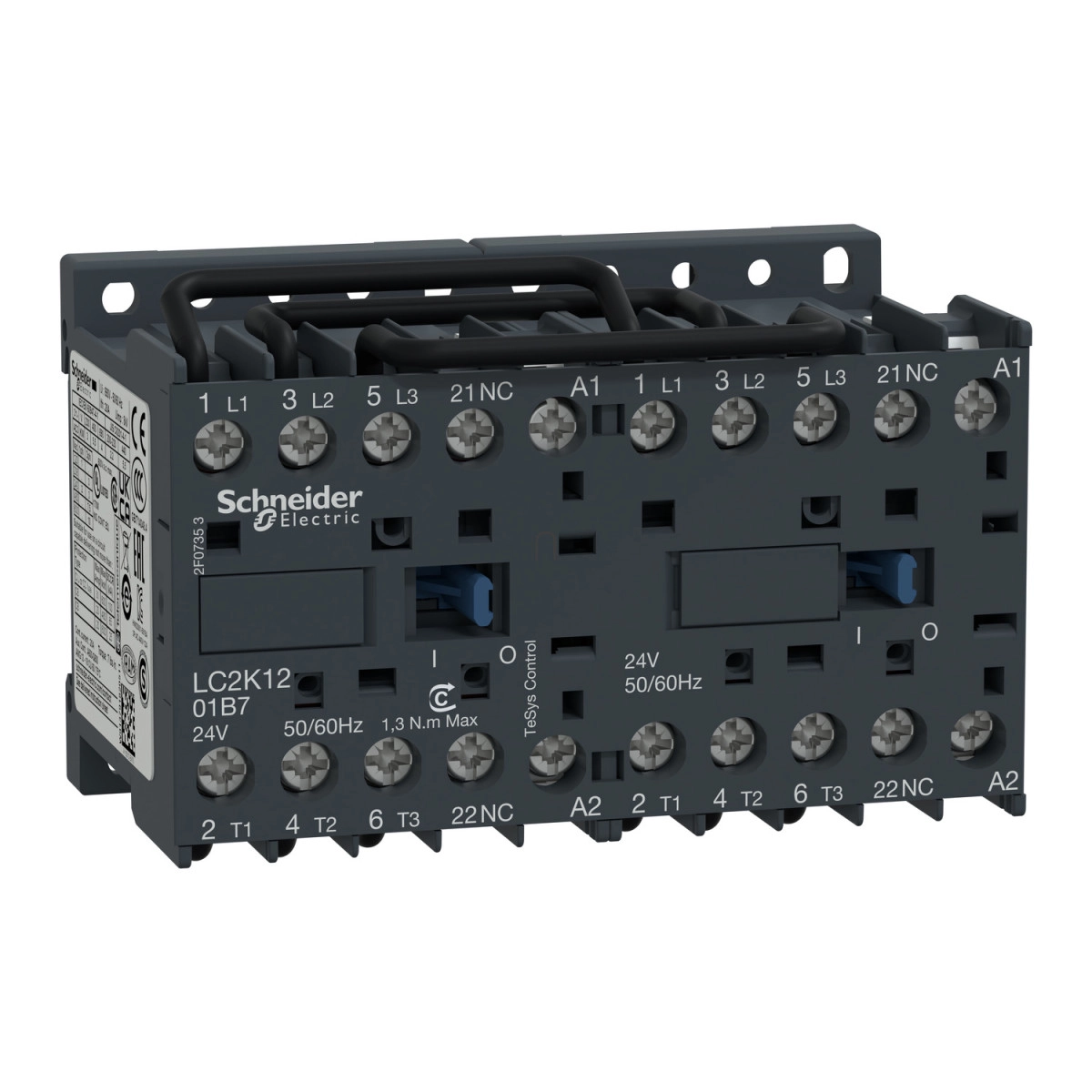

A Schneider Electric TeSys K termékcsaládba tartozó LC2K1201U7 irányváltó mágneskapcsoló kiváló megoldást nyújt a kompakt, megbízható motorvezérlés területén. Ez a 3 pólusú, 12 amper névleges üzemi áramú készülék kifejezetten motorok irányváltó vezérlésére lett kifejlesztve, amit a beépített irányváltó áramvezető sín is bizonyít. A TeSys K család a kisméretű, mégis nagy teljesítményű ipari vezérlőkomponensek között kiemelkedő szerepet tölt be.
Az LC2K1201U7 mágneskapcsoló műszaki paraméterei kimagaslóak: 690V AC névleges üzemi feszültség mellett a teljesítménykörben 12A áramot képes kapcsolni AC-3/AC-3e kategóriában 440V-ig, míg AC-1 kategóriában akár 20A-t is elbír 690V-ig. Motorteljesítmény szempontjából 220-230V-on 3kW, 380-415V-on 5,5kW, 440V-on szintén 5,5kW, míg 690V-on 4kW teljesítményű motorok vezérlésére alkalmas. A vezérlőtekercs 230-240V AC feszültséggel működik 50/60 Hz frekvencián. A kontaktor emellett 1 NC (záró) segédérintkezővel rendelkezik, ami bővíti a felhasználási lehetőségeket és egyszerűsíti a vezérlési körök kialakítását.
A készülék számos kiemelkedő tulajdonsággal rendelkezik. A rugalmasságát bizonyítja, hogy különböző vezérlőfeszültségekkel, alacsony fogyasztással és minimális zajszinttel tervezték, továbbá robusztus tápcsatlakozásokkal és többféle segédérintkezővel szerelhető. Biztonsági szempontból is kiemelkedő: IP20-as ujjbiztos csatlakozókkal, IEC szerint tanúsított tükör- és mechanikusan kapcsolt érintkezőkkel rendelkezik a biztonsági alkalmazásokhoz. A mágneskapcsoló mérete rendkívül kompakt (58x90x57 mm), ami akár 50%-kal kevesebb helyet igényel a kapcsolószekrényekben, ezzel a piac egyik legkisebb kontaktora. Mechanikai szilárdsága is figyelemre méltó, amit a különböző irányú ütés- és rezgésállósági teszteken való megfelelés bizonyít. Az LC2K1201U7 elektromos élettartama is kiemelkedő: AC-3 és AC-3e kategóriában 1,3 millió kapcsolási ciklus, míg AC-1 kategóriában 0,3 millió kapcsolási ciklus. A mechanikai élettartama pedig eléri az 5 millió kapcsolást.
A mágneskapcsoló számos nemzetközi szabványnak megfelel, többek között az EN/IEC 60947-4-1, GB/T 14048.4, UL 60947-4-1, CSA C22.2 No 60947-4-1, JIS C8201-4-1 előírásainak. Rendelkezik CB Scheme, CCC, UL, CSA, EAC, CE és UKCA tanúsítványokkal is, ami széles körű nemzetközi alkalmazhatóságot biztosít. A TeSys K LC2K1201U7 mágneskapcsoló csavaros csatlakozókkal van ellátva, amelyek 1,5-4 mm² tömör, 0,75-4 mm² sodrott kábel vagy 0,34-2,5 mm² érvéghüvelyes kábel csatlakoztatását teszik lehetővé. A csatlakozókapcsok meghúzási nyomatéka 0,8-1,3 Nm. A készülék működési hőmérséklet-tartománya széles, -25°C és +50°C között használható, és 2000 m tengerszint feletti magasságig teljesítménycsökkenés nélkül működtethető.
Schneider Electric TeSys K - LC2K1201U7 - Irányváltó mágneskapcsoló 12A, 1 nyitó, AC, 50/60 Hz műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Terméknév: TeSys K
Termék típusa: Irányváltó mágneskapcsoló
Rövidített eszköznév: LC2K
Eszköz alkalmazása: Vezérlés
Kontaktor alkalmazása: Motorvezérlés, Ellenállás terhelés
Felhasználási kategória: AC-3, AC-3e, AC-4, AC-1
Eszköz kivitele: Előszerelt irányváltó áramvezető sínnel
Műszaki adatok
Pólusok leírása: 3P
Teljesítmény pólus érintkező összetétel: 3 NO
Névleges üzemi feszültség [Ue]: Teljesítménykör: 690 V AC 50/60 Hz, Jelzőáramkör: <= 690 V AC 50/60 Hz
Névleges üzemi áram [Ie]: 12 A (60 °C alatt) <= 440 V AC AC-3 teljesítménykör esetén, 12 A (60 °C alatt) <= 440 V AC AC-3e teljesítménykör esetén, 20 A (60 °C alatt) <= 690 V AC AC-1 teljesítménykör esetén
Motorteljesítmény kW: 3 kW 220...230 V AC 50/60 Hz, 5.5 kW 380...415 V AC 50/60 Hz, 5.5 kW 440 V AC 50/60 Hz, 4 kW 690 V AC 50/60 Hz
Vezérlőáramkör típusa: AC 50/60 Hz
Vezérlőáramkör feszültség [Uc]: 230...240 V AC 50/60 Hz
Segédérintkező összetétel: 1 NC
Védettség és elektromos jellemzők
Névleges lökőfeszültség állóság [Uimp]: 8 kV
Túlfeszültség kategória: III
Konvencionális szabad levegő hőáram [Ith]: 20 A (60 °C) teljesítménykör esetén, 10 A (50 °C) jelzőáramkör esetén
Névleges bekapcsolási képesség Irms: 144 A AC teljesítménykör esetén IEC 60947 szerint, 110 A AC jelzőáramkör esetén IEC 60947 szerint
Névleges megszakítási képesség: 110 A 440 V-on IEC 60947 szerint, 80 A 500 V-on IEC 60947 szerint, 70 A 660...690 V-on IEC 60947 szerint
Névleges rövid idejű áramállóság [Icw]: 115 A 50 °C - 1 mp teljesítménykör esetén, 105 A 50 °C - 5 mp teljesítménykör esetén, 100 A 50 °C - 10 mp teljesítménykör esetén
Mechanikai tulajdonságok
Reteszelés típusa: Mechanikus
Szerelési alap: Sín, Lemez
Magasság: 58 mm
Szélesség: 90 mm
Mélység: 57 mm
Megfelelőség és szabványok
Szabványok: EN/IEC 60947-4-1, GB/T 14048.4, UL 60947-4-1, CSA C22.2 No 60947-4-1, JIS C8201-4-1
Terméktanúsítványok: CB Scheme, CCC, UL, CSA, EAC, CE, UKCA
Védettség: IP20 a VDE 0106 szerint
Üzemi hőmérséklet: -25...50 °C
Tárolási hőmérséklet: -50...80 °C
