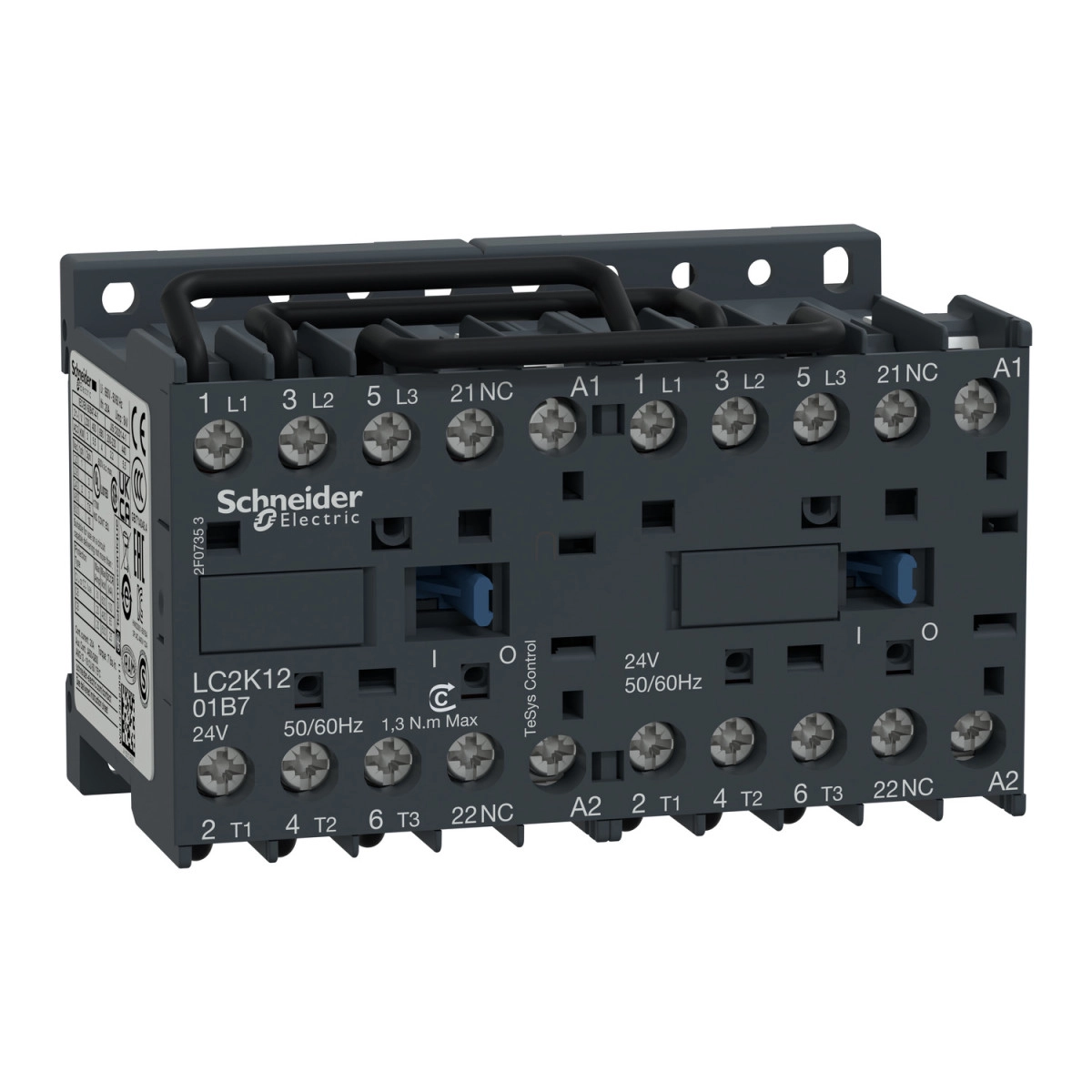

A Schneider Electric TeSys K sorozatú LC2K1201M7 irányváltó mágneskapcsoló egy rendkívül kompakt és sokoldalúan használható ipari kapcsolóeszköz, amely kifejezetten motorvezérlési alkalmazásokhoz lett kifejlesztve. Ez a 3 pólusú (3P) kontaktor 12A névleges üzemi árammal rendelkezik AC-3/AC-3e kategóriában, 440V feszültségig, valamint 220-230V AC tekercsfeszültséggel működik.
A TeSys K LC2K1201M7 irányváltó mágneskapcsoló előszerelt irányváltó áramvezető sínnel érkezik, ami jelentősen leegyszerűsíti a telepítést és csökkenti a szerelési időt. Az eszköz 3 NO (normál nyitott) teljesítmény pólussal és 1 NC (normál zárt) segédérintkezővel rendelkezik, így rugalmasan alkalmazható különböző vezérlési feladatokhoz. A termék AC-3, AC-3e, AC-4 és AC-1 felhasználási kategóriáknak megfelelően is alkalmazható, így mind motorvezérlésre, mind ellenállás jellegű terhelésekhez kiválóan megfelel. A motoros alkalmazásoknál ez a kompakt kontaktor 3 kW teljesítményű motorokhoz használható 220-230V AC, 5,5 kW-hoz 380-415V AC és 440V AC, valamint 4 kW-hoz 690V AC tápfeszültség esetén.
A mágneskapcsoló kiváló műszaki paraméterekkel rendelkezik: névleges lökőfeszültség-állóság 8 kV, konvencionális szabad levegőáramú termikus áram 20A a teljesítmény áramkörben 60°C-on és 10A a jelzőáramkörben 50°C-on. Az Irms névleges bekapcsolási képesség 144A AC a teljesítmény áramkörben és 110A AC a jelzőáramkörben, megfelelve az IEC 60947 szabványnak. A névleges megszakítási képesség 110A 440V-nál, 80A 500V-nál és 70A 660-690V-nál. A termék széleskörű nemzetközi tanúsítványokkal rendelkezik, beleértve a CB Scheme, CCC, UL, CSA, EAC, CE és UKCA minősítéseket, megfelelve az EN/IEC 60947-4-1, GB/T 14048.4, UL 60947-4-1, CSA C22.2 No 60947-4-1 és JIS C8201-4-1 szabványoknak. A készülékház IP20 védettségi fokozatú a VDE 0106 szabvány szerint, így ujjbiztos védelmet nyújt, miközben a kompakt méreteknek (58 mm magasság, 90 mm szélesség, 57 mm mélység) köszönhetően akár 50%-kal kevesebb helyet foglal el a kapcsolószekrényben más kontaktorokhoz képest.
Schneider Electric TeSys K - LC2K1201M7 - Irányváltó mágneskapcsoló 12A, 1 nyitó, AC, 50/60 Hz műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Terméknév: TeSys K
Termék típusa: Irányváltó mágneskapcsoló
Rövid terméknév: LC2K
Eszköz alkalmazása: Vezérlés
Mágneskapcsoló alkalmazás: Motorvezérlés, Ellenállás jellegű terhelés
Felhasználási kategória: AC-3, AC-3e, AC-4, AC-1
Eszköz bemutatása: Előszerelt irányváltó áramvezető sínnel
Műszaki jellemzők
Pólusok leírása: 3P
Teljesítmény pólusok érintkezőinek összetétele: 3 NO
Névleges üzemi feszültség [Ue]: Teljesítmény áramkör: 690 V AC 50/60 Hz, Jelzőáramkör: <= 690 V AC 50/60 Hz
Névleges üzemi áram [Ie]: 12 A (at <60 °C) <= 440 V AC AC-3 teljesítmény áramkörön, 12 A (at <60 °C) <= 440 V AC AC-3e teljesítmény áramkörön, 20 A (at <60 °C) <= 690 V AC AC-1 teljesítmény áramkörön
Motor teljesítmény kW: 3 kW 220...230 V AC 50/60 Hz, 5.5 kW 380...415 V AC 50/60 Hz, 5.5 kW 440 V AC 50/60 Hz, 4 kW 690 V AC 50/60 Hz
Vezérlőáramkör típusa: AC 50/60 Hz
Vezérlőáramkör feszültség [Uc]: 220...230 V AC 50/60 Hz
Segédérintkezők összetétele: 1 NC
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Túlfeszültségi kategória: III
Konvencionális szabad levegőáramú termikus áram [Ith]: 20 A (60 °C-on) teljesítmény áramkörben, 10 A (50 °C-on) jelzőáramkörben
Fizikai jellemzők
Magasság: 58 mm
Szélesség: 90 mm
Mélység: 57 mm
Környezeti feltételek
IP védettség: IP20 a VDE 0106 szerint
Védőkezelés: TC az IEC 60068 szerint, TC a DIN 50016 szerint
Környezeti hőmérséklet működés közben: -25...50 °C
Környezeti hőmérséklet tároláskor: -50...80 °C
Üzemi magasság: 2000 m teljesítménycsökkenés nélkül
Mechanikai jellemzők
Mechanikai élettartam: 5 millió ciklus
Elektromos élettartam: 1,3 millió ciklus 12 A AC-3 <= 440 V esetén, 1,3 millió ciklus 12 A AC-3e <= 440 V esetén, 0,3 millió ciklus 20 A AC-1 <= 690 V esetén, 0,02 millió ciklus 72 A AC-4 <= 440 V esetén
Maximális működési frekvencia: 3600 ciklus/óra
Csatlakozások
Csatlakozók - kapcsok: Csavaros kapcsok 1 kábel(hez) 1,5...4 mm² tömör, Csavaros kapcsok 1 kábel(hez) 0,75...4 mm² rugalmas kábelvég nélkül, Csavaros kapcsok 1 kábel(hez) 0,34...2,5 mm² rugalmas kábelvéggel, Csavaros kapcsok 2 kábel(hez) 1,5...4 mm² tömör, Csavaros kapcsok 2 kábel(hez) 0,75...4 mm² rugalmas kábelvég nélkül, Csavaros kapcsok 2 kábel(hez) 0,34...1,5 mm² rugalmas kábelvéggel
Meghúzási nyomaték: 0,8...1,3 N.m - csavaros kapcsokhoz Philips No 2, 0,8...1,3 N.m - csavaros kapcsokhoz lapos Ø 6 mm, 0,8...1,3 N.m - csavaros kapcsokhoz pozidriv No 2
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-4-1, GB/T 14048.4, UL 60947-4-1, CSA C22.2 No 60947-4-1, JIS C8201-4-1
Termék tanúsítványok: CB Scheme, CCC, UL, CSA, EAC, CE, UKCA
