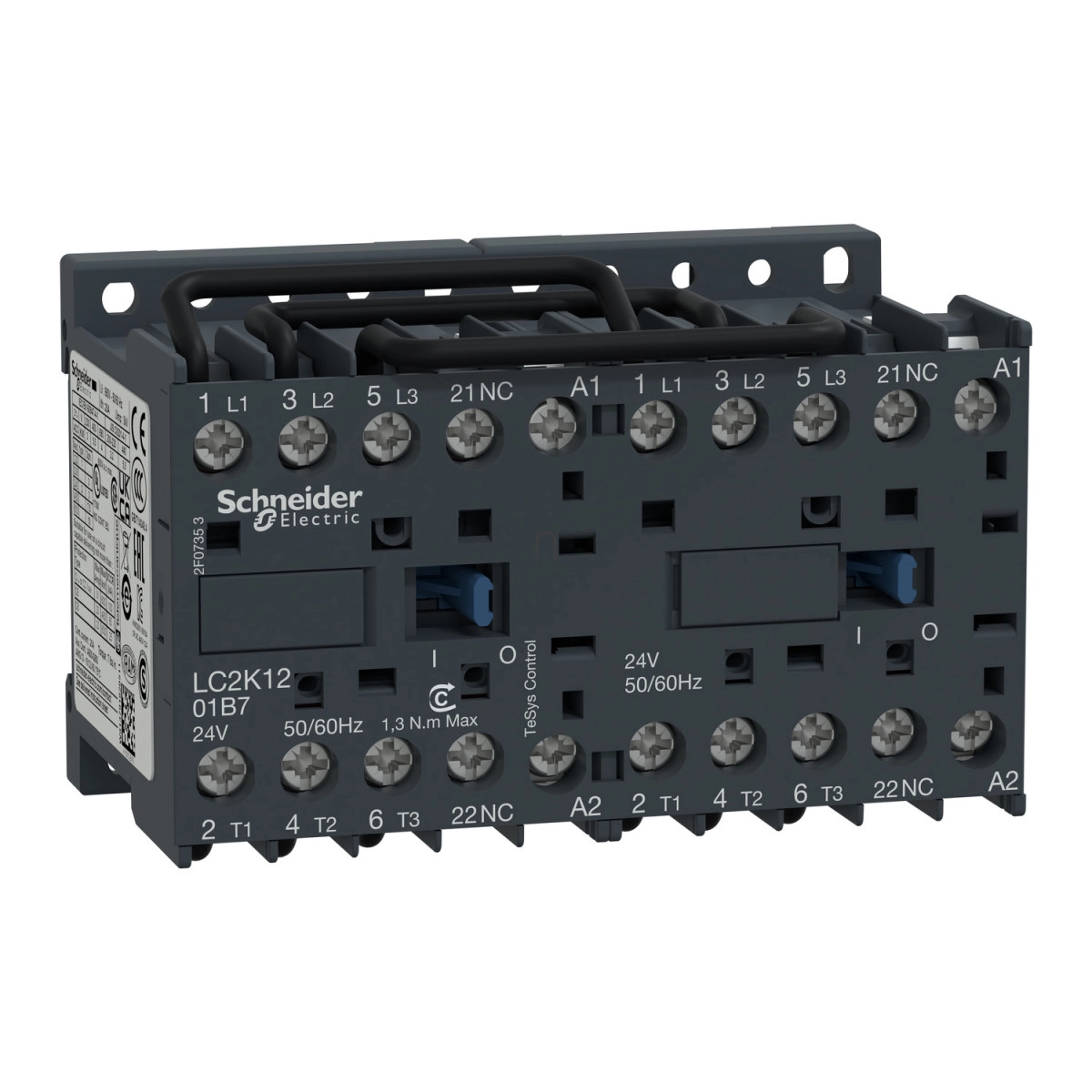

A Schneider Electric TeSys K sorozatú LC2K1201F7 irányváltó mágneskapcsoló egy kompakt, 3 pólusú ipari vezérlőelem, amely kiválóan alkalmazható motor irányváltási feladatokra. Ez a készülék az AC-3, AC-3e, AC-4 és AC-1 felhasználási kategóriákban egyaránt alkalmazható, ami rendkívül sokoldalúvá teszi az ipari automatizálás területén.
Az LC2K1201F7 mágneskapcsoló 12 A névleges üzemi árammal rendelkezik AC-3 és AC-3e kategóriában 440 V-ig, valamint 20 A árammal AC-1 kategóriában 690 V-ig. Motorvezérlési alkalmazásokban különösen hatékony: 3 kW teljesítményű motorokhoz 220-230 V AC feszültségnél, 5,5 kW teljesítményű motorokhoz 380-415 V AC és 440 V AC feszültségen, valamint 4 kW teljesítményű motorokhoz 690 V AC feszültségnél. A kontaktor 3 NO (záró) teljesítmény pólussal és 1 NC (nyitó) segédérintkezővel rendelkezik. A tekercsvezérlés 110 V AC 50/60 Hz feszültséggel történik, ami szabványos ipari környezetben könnyen integrálhatóvá teszi.
A TeSys K sorozat kiemelkedő előnyei között szerepel a kompakt méret (58 mm magasság, 90 mm szélesség, 57 mm mélység), ami akár 50%-kal kisebb helyet foglal, mint hasonló funkciójú termékek. Az előreszerelt irányváltó teljesítmény sínsín jelentősen megkönnyíti és felgyorsítja a telepítést. A készülék IP20 érintésvédelmi besorolással rendelkezik a VDE 0106 szabvány szerint, és kiváló mechanikai ellenálló képesség jellemzi: zárt kontaktorállapotban akár 15 Gn ütésállóság is elérhető. A TeSys K termékcsalád rugalmassági előnyei közé tartozik a többféle tekercsfeszültség és csatlakozási opció, a rezisztív terheléshez és motorvezérléshez való alkalmazhatóság, valamint az alacsony fogyasztás és minimális zajszint.
A TeSys K sorozat számos nemzetközi szabványnak és tanúsításnak megfelel, többek között az EN/IEC 60947-4-1, GB/T 14048.4, UL 60947-4-1, CSA C22.2 No 60947-4-1, JIS C8201-4-1 szabványoknak. A termék CB Scheme, CCC, UL, CSA, EAC, CE és UKCA tanúsításokkal rendelkezik, így a világ számos országában biztonsággal alkalmazható. A csatlakozás csavaros kapcsokon történik, amelyek 1 vagy 2 kábel fogadására is alkalmasak különböző kábelméretekben: tömör kábeleknél 1,5-4 mm², hajlékony kábeleknél kábelvég nélkül 0,75-4 mm², és kábelvéggel 0,34-2,5 mm² (1 kábel esetén) vagy 0,34-1,5 mm² (2 kábel esetén). A mágneskapcsoló mechanikai élettartama 5 millió kapcsolási ciklus, ami hosszú távú, megbízható működést garantál ipari környezetben.
Schneider Electric TeSys K - LC2K1201F7 - Irányváltó mágneskapcsoló 12A, 1 nyitó, AC, 50/60 Hz műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Terméknév: TeSys K
Termék vagy alkatrész típusa: Irányváltó mágneskapcsoló
Rövid készüléknév: LC2K
Készülék alkalmazás: Vezérlés
Kontaktor alkalmazás: Rezisztív terhelés, Motorvezérlés
Felhasználási kategória: AC-3, AC-3e, AC-4, AC-1
Készülék bemutatása: Előszerelt irányváltó teljesítmény sínsínnel
Műszaki adatok
Pólusok leírása: 3P
Teljesítmény pólus érintkező összetétel: 3 NO
Névleges üzemi feszültség [Ue]: Tápáramkör: 690 V AC 50/60 Hz, Jelzőáramkör: <= 690 V AC 50/60 Hz
Névleges üzemi áram [Ie]: 12 A (<60 °C) <= 440 V AC AC-3 tápáramkörhöz, 12 A (<60 °C) <= 440 V AC AC-3e tápáramkörhöz, 20 A (<60 °C) <= 690 V AC AC-1 tápáramkörhöz
Motorteljesítmény kW: 3 kW 220...230 V AC 50/60 Hz, 5,5 kW 380...415 V AC 50/60 Hz, 5,5 kW 440 V AC 50/60 Hz, 4 kW 690 V AC 50/60 Hz
Vezérlőáramkör típusa: AC 50/60 Hz
Vezérlőáramkör feszültsége [Uc]: 110 V AC 50/60 Hz
Segédérintkező összetétel: 1 NC
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Túlfeszültség kategória: III
Hagyományos szabad levegős termikus áram [Ith]: 20 A (60 °C) tápáramkörhöz, 10 A (50 °C) jelzőáramkörhöz
Teljesítmény adatok
Irms névleges záróképesség: 144 A AC tápáramkörhöz IEC 60947 szerint, 110 A AC jelzőáramkörhöz IEC 60947 szerint
Névleges megszakítóképesség: 110 A 440 V-nál IEC 60947 szerint, 80 A 500 V-nál IEC 60947 szerint, 70 A 660...690 V-nál IEC 60947 szerint
Névleges rövid idejű áramerősség [Icw]: 115 A 50 °C - 1 s tápáramkörhöz, 105 A 50 °C - 5 s tápáramkörhöz, 100 A 50 °C - 10 s tápáramkörhöz
Csatlakozás és mechanikai jellemzők
Csatlakozások - kapcsok: Csavaros kapcsok 1 kábel(ek) 1,5…4 mm² tömör, Csavaros kapcsok 1 kábel(ek) 0,75…4 mm² hajlékony kábelvég nélkül, Csavaros kapcsok 1 kábel(ek) 0,34…2,5 mm² hajlékony kábelvéggel
Meghúzási nyomaték: 0,8…1,3 N.m csavaros kapcsokon
Működési idő: 10...20 ms tekercs gerjesztés és NO zárásnál, 10...20 ms tekercs kioldás és NO nyitásnál
Biztonsági megbízhatósági szint: B10d = 1369863 ciklus kontaktor névleges terheléssel EN/ISO 13849-1 szerint
Mechanikai élettartam: 5 millió ciklus
Maximális működési sebesség: 3600 ciklus/óra
Környezeti feltételek
IP védettségi fokozat: IP20 VDE 0106 szerint
Környezeti hőmérséklet üzemeléskor: -25…50 °C
Környezeti hőmérséklet tároláskor: -50…80 °C
Üzemi magasság: 2000 m leértékelés nélkül
Méretek
Magasság: 58 mm
Szélesség: 90 mm
Mélység: 57 mm
