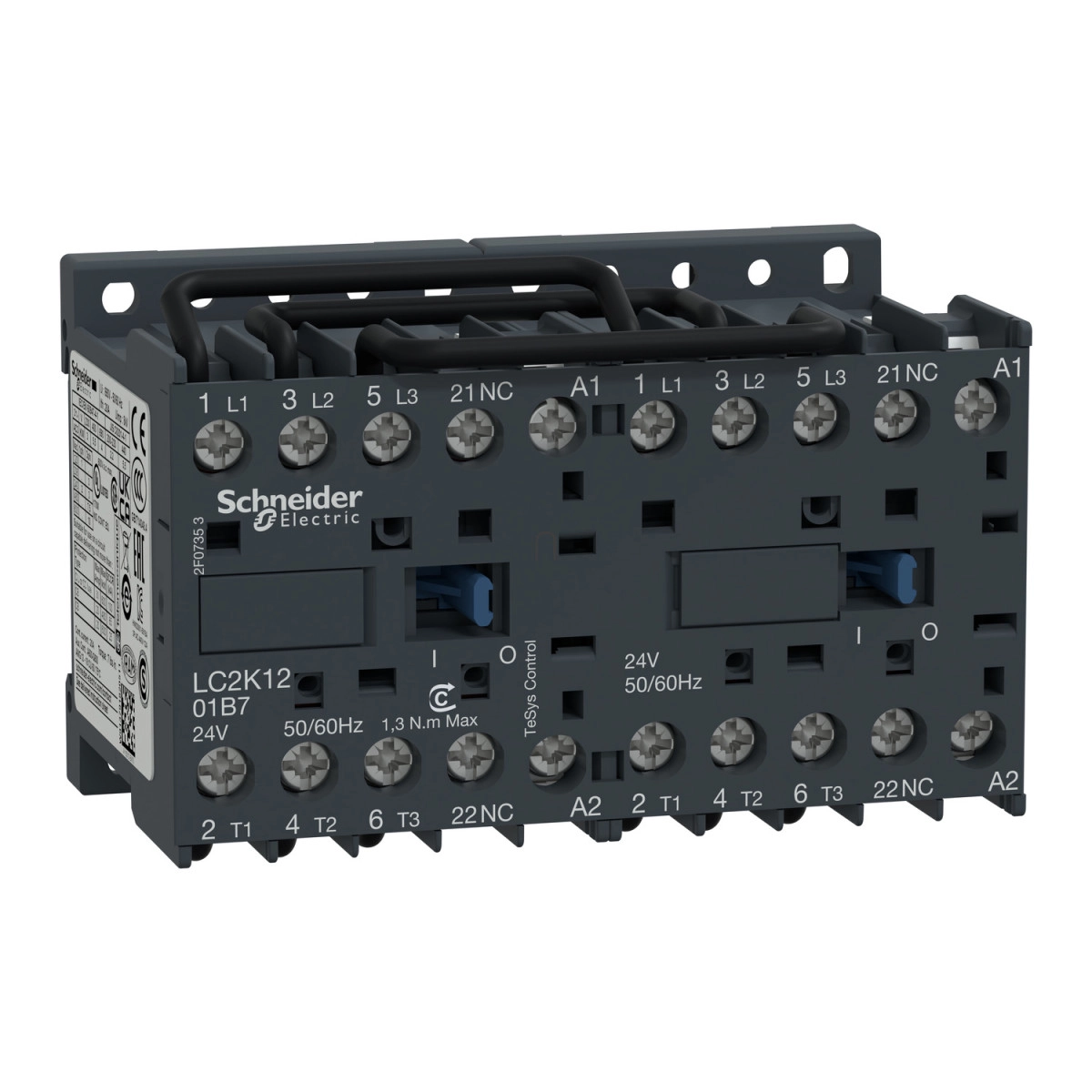

A Schneider Electric TeSys K sorozatú LC2K1201B7 irányváltó mágneskapcsoló egy rendkívül sokoldalú és kompakt megoldás motorirányítási és teljesítménykapcsolási feladatokra. Ez a 3 pólusú eszköz 12A névleges áramerősséggel és 24V AC vezérlőtekerccsel rendelkezik, amely kifejezetten alkalmas ipari környezetben való használatra.
Az LC2K1201B7 mágneskapcsoló előre összeszerelt kialakítással érkezik, amely tartalmazza az irányváltó teljesítmény sínt, így időt takaríthatsz meg a telepítés során. A készülék 3 NO (alaphelyzetben nyitott) teljesítmény érintkezővel és 1 NC (alaphelyzetben zárt) segédérintkezővel van felszerelve, biztosítva a rugalmas alkalmazhatóságot. Névleges üzemi feszültsége a teljesítménykörön 690V AC 50/60 Hz, míg a jelzőkörön ugyancsak maximum 690V AC 50/60 Hz. A termék rendkívül megbízható, amit az is jelez, hogy mechanikai élettartama eléri az 5 millió kapcsolási ciklust, elektromos élettartama pedig AC-3 és AC-3e kategóriában 1,3 millió ciklus 12A terhelésnél és legfeljebb 440V feszültségnél.
Motorteljesítmény szempontjából az LC2K1201B7 alkalmas 3 kW-os motorok vezérlésére 220-230V AC hálózaton, 5,5 kW-os motorok kezelésére 380-415V AC és 440V AC rendszereken, valamint 4 kW-os motorok működtetésére 690V AC feszültségen. Különböző felhasználási kategóriákban is megállja a helyét, beleértve az AC-3, AC-3e, AC-4 és AC-1 alkalmazásokat. AC-1 kategóriában akár 20A áramerősséget is kezelhet 690V AC feszültségen. A vezérlőkör feszültsége 24V AC 50/60 Hz, ami szabványos ipari környezetben könnyen biztosítható.
Az eszköz kompakt méretekkel rendelkezik: magassága 58 mm, szélessége 90 mm, mélysége 57 mm, ami lehetővé teszi a helytakarékos beépítést. Telepítési rugalmasságát növeli, hogy lemezre vagy sínre egyaránt szerelhető. Védelmi szintje IP20 a VDE 0106 szabvány szerint. Működési hőmérséklettartománya -25°C-tól +50°C-ig terjed, ami széleskörű felhasználhatóságot biztosít különböző környezeti feltételek mellett. Az LC2K1201B7 számos nemzetközi szabványnak megfelel, többek között az EN/IEC 60947-4-1, GB/T 14048.4, UL 60947-4-1, CSA C22.2 No 60947-4-1 és JIS C8201-4-1 előírásoknak. Rendelkezik CB Scheme, CCC, UL, CSA, EAC, CE és UKCA tanúsítványokkal, így világszerte alkalmazható. A termék különösen ajánlott olyan alkalmazásokban, ahol szükség van a motor forgásirányának megváltoztatására, például szállítószalagok, emelőberendezések, keverők vagy szerszámgépek esetében.
Schneider Electric TeSys K - LC2K1201B7 - Irányváltó mágneskapcsoló 12A, 1 nyitó, AC, 50/60 Hz műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Terméknév: TeSys K
Termék típus: Irányváltó mágneskapcsoló
Eszköz rövidítés: LC2K
Eszköz alkalmazás: Vezérlés
Mágneskapcsoló alkalmazás: Rezisztív terhelés, Motorvezérlés
Felhasználási kategória: AC-3, AC-3e, AC-4, AC-1
Eszköz jellemzői: Előszerelt irányváltó teljesítmény sínnel
Műszaki specifikációk
Pólusok leírása: 3P
Teljesítménypólus érintkező összetétel: 3 NO
Névleges üzemi feszültség [Ue]: Teljesítménykör: 690 V AC 50/60 Hz, Jelzőkör: <= 690 V AC 50/60 Hz
Névleges üzemi áram [Ie]: 12 A (< 60 °C-on) <= 440 V AC AC-3 teljesítménykörre, 12 A (< 60 °C-on) <= 440 V AC AC-3e teljesítménykörre, 20 A (< 60 °C-on) <= 690 V AC AC-1 teljesítménykörre
Motorteljesítmény kW: 3 kW 220...230 V AC 50/60 Hz esetén, 5.5 kW 380...415 V AC 50/60 Hz esetén, 5.5 kW 440 V AC 50/60 Hz esetén, 4 kW 690 V AC 50/60 Hz esetén
Vezérlőkör típusa: AC 50/60 Hz esetén
Vezérlőkör feszültsége [Uc]: 24 V AC 50/60 Hz
Segédérintkező összetétel: 1 NC
Elektromos paraméterek
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Túlfeszültség kategória: III
Hagyományos szabad levegőben mérhető hőáram [Ith]: 20 A (60 °C-on) teljesítménykör esetén, 10 A (50 °C-on) jelzőkör esetén
Névleges bekapcsolási képesség Irms: 144 A AC teljesítménykör esetén IEC 60947 szerint, 110 A AC jelzőkör esetén IEC 60947 szerint
Névleges megszakítóképesség: 110 A 440 V-nál IEC 60947 szerint, 80 A 500 V-nál IEC 60947 szerint, 70 A 660...690 V-nál IEC 60947 szerint
Mechanikai jellemzők
Reteszelés típusa: Mechanikus
Szerelési támogatás: Lemez, Sín
Csatlakozások - kivezetések: Csavaros kapocs 1 kábel(ek) 1,5...4 mm² tömör, Csavaros kapocs 1 kábel(ek) 0,75...4 mm² rugalmas kábelveég nélkül
Meghúzási nyomaték: 0,8...1,3 N.m - csavaros kapcsokon Philips No 2, 0,8...1,3 N.m - csavaros kapcsokon lapos Ø 6 mm
Mechanikai élettartam: 5 millió kapcsolási ciklus
Maximális működési gyakoriság: 3600 ciklus/óra
Fizikai paraméterek
Magasság: 58 mm
Szélesség: 90 mm
Mélység: 57 mm
Környezeti feltételek
IP védettségi fokozat: IP20 a VDE 0106 szerint
Környezeti hőmérséklet működés közben: -25...50 °C
Környezeti hőmérséklet tároláskor: -50...80 °C
Üzemeltetési magasság: 2000 m teljesítménycsökkenés nélkül
