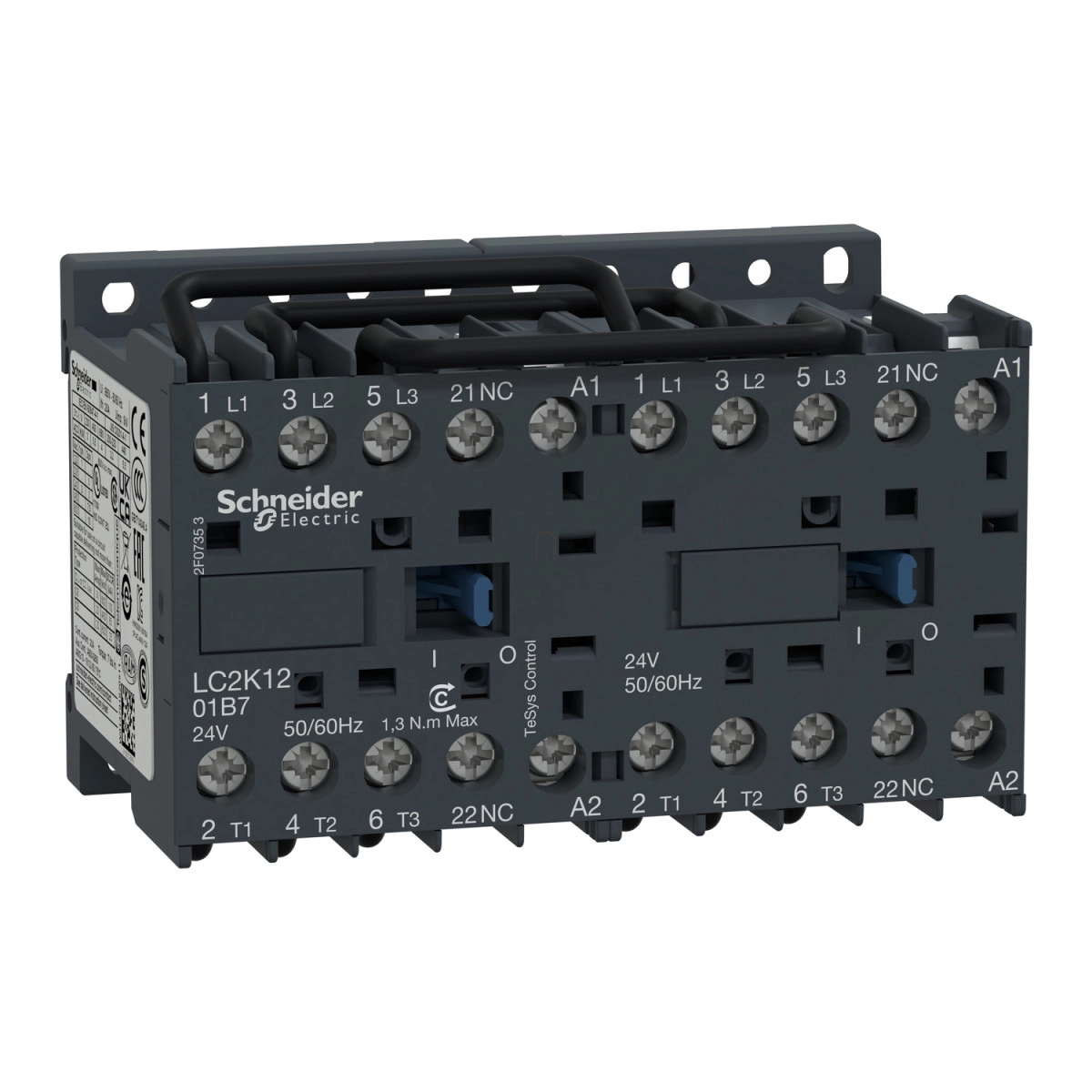

A Schneider Electric TeSys K LC2K1201P7 egy kompakt, 3 pólusú irányváltó mágneskapcsoló, amely kifejezetten motorvezérlési alkalmazásokhoz lett tervezve. Ez a preasszemblált irányváltó kontaktor rendkívüli rugalmasságot és megbízhatóságot kínál az ipari vezérlési rendszerekben. A TeSys K termékcsalád részeként a piacon elérhető egyik legkisebb méretű mágneskapcsoló, ami akár 50%-kal kisebb helyet foglal a kapcsolószekrényekben, mint a hagyományos megoldások.
A LC2K1201P7 modell 12 amperes névleges üzemi árammal rendelkezik AC-3 és AC-3e kategóriában 440V-ig, valamint 20A AC-1 kategóriában 690V-ig. Így ideális választás különböző teljesítményű motorok vezérléséhez: 3kW 220-230V AC, 5,5kW 380-415V AC, 5,5kW 440V AC, illetve 4kW 690V AC feszültségen. A kontaktor 3 NO (normál nyitott) erőáramú érintkezőt és 1 NC (normál zárt) segédérintkezőt tartalmaz, amely lehetővé teszi a visszajelzést és vezérlést. A tekercs működtető feszültsége 230V AC 50/60 Hz, és a preasszemblált irányváltó sínek megkönnyítik a telepítést és bekötést. A termék mechanikai élettartama kiemelkedő, akár 5 millió kapcsolási ciklus.
A terméket a hatékonyság és biztonság jellemezi. Névleges impulzusfeszültség-állósága 8 kV, míg szigetelési feszültsége 690V AC az IEC szabványok szerint. A csatlakoztatás csavaros kapcsokkal történik, amelyek 1,5-4 mm² tömör vagy 0,75-4 mm² rugalmas kábel fogadására alkalmasak. A berendezés IP20-as védettséggel rendelkezik a VDE 0106 szabvány szerint, és -25°C és +50°C közötti üzemi hőmérséklet-tartományban használható. A kontaktor megfelel számos nemzetközi szabványnak, köztük az EN/IEC 60947-4-1, UL 60947-4-1 és a CSA C22.2 No 60947-4-1 előírásoknak, és rendelkezik a szükséges tanúsítványokkal (CB, CCC, UL, CSA, EAC, CE, UKCA).
A TeSys K LC2K1201P7 rugalmas felszerelési lehetőségeket kínál: sínes vagy lapos felületre történő rögzítés egyaránt lehetséges. Kompakt méretei (58 mm magasság, 90 mm szélesség, 57 mm mélység) lehetővé teszik a helytakarékos telepítést. A termék műszaki jellemzői között szerepel a 144A névleges zárlati megszakító képesség a teljesítményáramköröknél és 110A a jelzőáramköröknél. Az elektronikus tervezés és gyártás során a Schneider Electric nagy hangsúlyt fektetett a biztonságra és a megbízhatóságra: a B10d biztonsági megbízhatósági szint névleges terhelésnél 1.369.863 ciklus, míg mechanikai terhelésnél 20.000.000 ciklus az EN/ISO 13849-1 szabvány szerint.
Schneider Electric TeSys K - LC2K1201P7 - Irányváltó mágneskapcsoló 12A, 1 nyitó, AC, 50/60 Hz műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Terméknév: TeSys K
Termék típusa: Irányváltó mágneskapcsoló
Eszköz rövid neve: LC2K
Alkalmazás: Vezérlés, Motorvezérlés, Ellenállásos terhelés
Felhasználási kategória: AC-3, AC-3e, AC-4, AC-1
Eszköz kivitele: Előre összeszerelt irányváltó tápbusszal
Műszaki paraméterek
Pólusok leírása: 3P
Erőáramú érintkező összetétel: 3 NO
Névleges üzemi feszültség: Erőáramkör: 690 V AC 50/60 Hz, Jelzőáramkör: ≤ 690 V AC 50/60 Hz
Névleges üzemi áram: 12 A (< 60 °C-nál) ≤ 440 V AC AC-3 erőáramkörnél, 12 A (< 60 °C-nál) ≤ 440 V AC AC-3e erőáramkörnél, 20 A (< 60 °C-nál) ≤ 690 V AC AC-1 erőáramkörnél
Motor teljesítmény: 3 kW 220...230 V AC 50/60 Hz, 5,5 kW 380...415 V AC 50/60 Hz, 5,5 kW 440 V AC 50/60 Hz, 4 kW 690 V AC 50/60 Hz
Vezérlő áramkör típusa: AC 50/60 Hz
Vezérlő áramkör feszültsége: 230 V AC 50/60 Hz
Segédérintkező összetétel: 1 NC
Névleges impulzusfeszültség: 8 kV
Túlfeszültség kategória: III
Méretek és csatlakozások
Magasság: 58 mm
Szélesség: 90 mm
Mélység: 57 mm
Csatlakozások: Csavaros kapcsok 1 kábelhez (1,5...4 mm² tömör), Csavaros kapcsok 1 kábelhez (0,75...4 mm² rugalmas kábelvég nélkül), Csavaros kapcsok 1 kábelhez (0,34...2,5 mm² rugalmas kábelvéggel)
Meghúzási nyomaték: 0,8...1,3 Nm
Üzemeltetési paraméterek
Mechanikai élettartam: 5 millió ciklus
Elektromos élettartam: 1,3 millió ciklus 12 A AC-3 ≤ 440 V, 1,3 millió ciklus 12 A AC-3e ≤ 440 V, 0,3 millió ciklus 20 A AC-1 ≤ 690 V
Maximális működési gyakoriság: 3600 ciklus/óra
Működési idő: 10...20 ms tekercs gerjesztés és NO zárás, 10...20 ms tekercs kikapcsolás és NO nyitás
Környezeti feltételek
IP védettségi fokozat: IP20 (VDE 0106 szerint)
Üzemi környezeti hőmérséklet: -25...50 °C
Tárolási környezeti hőmérséklet: -50...80 °C
Üzemi magasság: 2000 m leértékelés nélkül
