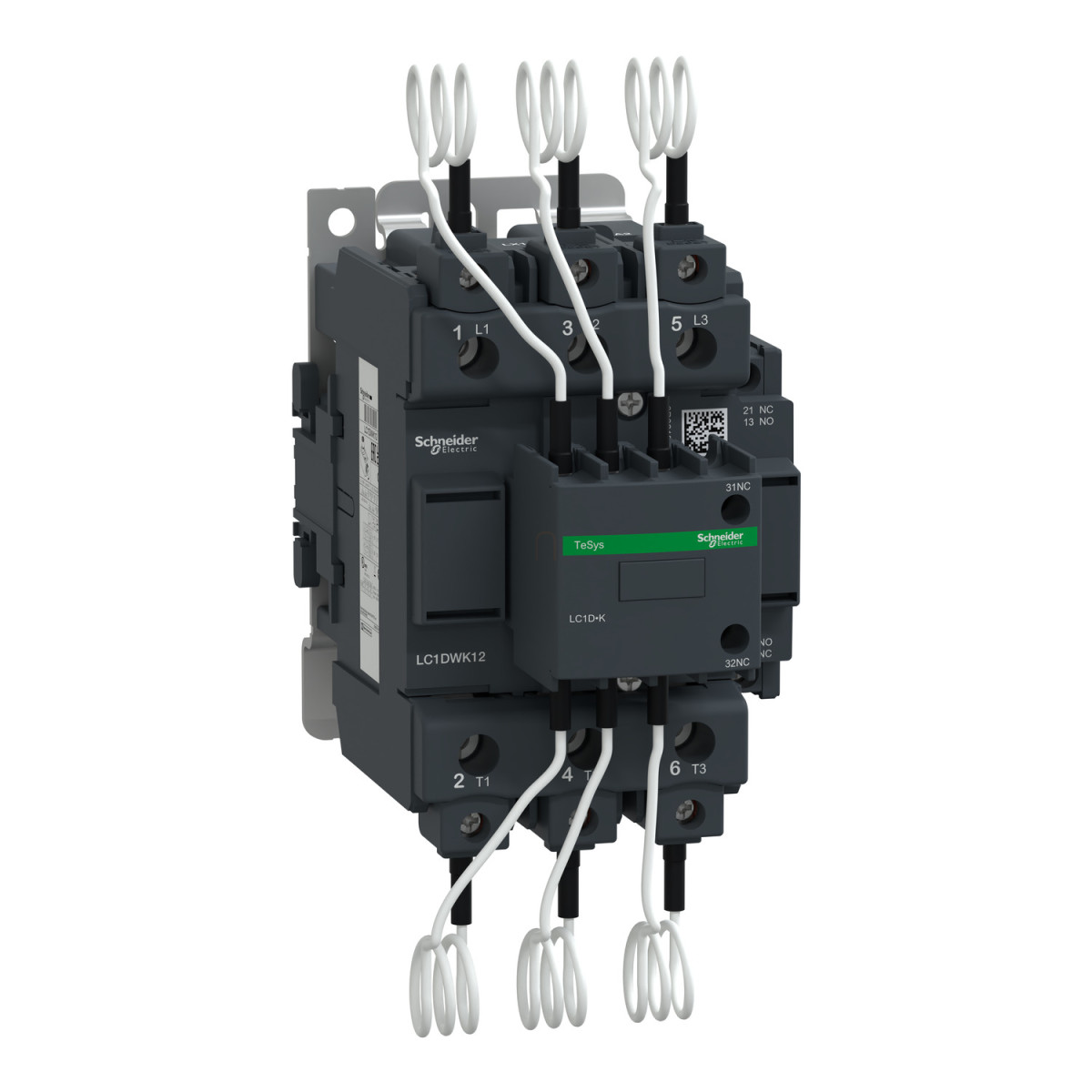

A Schneider Electric TeSys Deca LC1DWK12V7 kondenzátor mágneskapcsoló egy fejlett ipari vezérlőelem, amely kifejezetten teljesítménytényező-korrekciós alkalmazásokhoz lett tervezve. Ez a 400V AC 50/60Hz tekercsfeszültségű, csavaros kapcsokkal ellátott típus kiváló megoldást nyújt erőátviteli rendszerek teljesítménytényező javítására, amely által csökkenthető az energiafogyasztás és optimalizálható a hálózat működése.
A TeSys Deca LC1DWK12V7 kondenzátor kontaktor 63 kVAR meddő teljesítmény kapcsolására képes 400/415V 50Hz hálózaton, amely biztosítja a megfelelő kapacitást még a nagyobb ipari alkalmazásokban is. A készülék 3 pólusú (3P), 3 NO (záró) érintkezővel rendelkezik az erősáramú körben, valamint kiegészítő kontaktusként 1 NO + 2 NC azonnali működésű érintkezővel van felszerelve. Ez a konfigurációs jellemző lehetővé teszi a rugalmas beépítést és alkalmazást különböző vezérlési környezetekben.
A mágneskapcsoló AC-6b felhasználási kategóriába tartozik, amely specifikusan kondenzátorok kapcsolására optimalizált. Az eszköz elhelyezése a rendszerben lehet vonalmegszakító vagy háromszög kapcsoláson belüli megszakító, biztosítva ezzel a telepítési rugalmasságot. Az LC1DWK12V7 névleges üzemi feszültsége az erősáramú körben 690V AC 50/60Hz, míg a vezérlőkör 400V AC 50/60Hz feszültségen működik.
Különböző meddő teljesítmény kapcsolási képességgel rendelkezik a különböző feszültségszinteken: 35 kVAR 230V AC 50Hz-en, 63 kVAR 400V AC 50Hz-en, 67 kVAR 440V AC 50Hz-en és 104 kVAR 690V AC 50Hz-en. Emellett 60Hz-es hálózaton is alkalmazható: 30 kVAR 230V AC-n, 60 kVAR 460V AC-n és 80 kVAR 575V AC-n. Ez a sokoldalúság lehetővé teszi, hogy a kontaktor különböző földrajzi régiókban és eltérő ipari környezetekben is használható legyen.
A Schneider Electric TeSys Deca LC1DWK12V7 modell kiváló elektromos élettartammal rendelkezik: 300.000 kapcsolási ciklus 400V-on és 200.000 ciklus 690V-on. A szerelés rugalmasságát biztosítja, hogy DIN sínre és szerelőlapra egyaránt felszerelhető. Az eszköz megfelel az EN/IEC 60947-1, EN/IEC 60947-4-1, UL 60947-4-1 és CSA C22.2 No 60947-4-1 szabványoknak, valamint rendelkezik IECEE CB Scheme, UL, CSA és UKCA tanúsítványokkal, amelyek biztosítják a nemzetközi megfelelőséget és a magas minőségi színvonalat.
A kontaktor csatlakozásai csavaros kapcsok, amelyek különböző kábel típusokhoz alkalmazkodnak. A vezérlőkör kapcsai 1-4 mm² tömör, valamint hajlékony kábelvégek fogadására alkalmasak, míg az erősáramú körben a csatlakozók 4-50 mm² tömör és 4-16 mm² hajlékony kábelvégekkel használhatók. A megfelelő telepítés érdekében a meghúzási nyomaték az erősáramú körben 9 N.m, a vezérlőkörben pedig 1,7 N.m. A készülék maximális működési gyakorisága 100 ciklus/óra, ami megfelelő a legtöbb ipari alkalmazáshoz.
A Schneider Electric TeSys Deca LC1DWK12V7 kondenzátor mágneskapcsoló IP20-as védettséggel rendelkezik az előlap területén az IEC 60529 szabvány szerint. Működési hőmérséklet-tartománya -5°C és 60°C között van, tárolási hőmérséklete pedig -60°C és 80°C között. A készülék akár 3000 méteres tengerszint feletti magasságig használható, ami széles körű alkalmazhatóságot biztosít különböző környezeti feltételek mellett. Méreteit tekintve 180 mm magas, 85 mm széles és 154 mm mély, nettó tömege pedig 1,65 kg.
Schneider Electric TeSys D - LC1DWK12V7 - Kondenzátor mágneskapcsoló, 60kVAr/400V, 3P+1z+2ny műszaki adatok
Általános specifikációk
Sorozat: TeSys
Terméknév: TeSys LC1D.K / TeSys Deca
Termék típusa: Kondenzátor mágneskapcsoló
Eszköz rövid neve: LC1DWK
Eszköz alkalmazása: Vezérlés
Kontaktor alkalmazás: Teljesítménytényező korrekció
Felhasználási kategória: AC-6b
Műszaki jellemzők
Pólusok leírása: 3P
Erősáramú érintkező összetétel: 3 NO
Eszköz elhelyezése a rendszerben: Vonalmegszakítás, Háromszög kapcsoláson belüli megszakítás
Névleges üzemi feszültség [Ue]: Erősáramú kör: 690 V AC 50/60 Hz
Meddő teljesítmény:
35 kvar - 230 V AC 50 Hz 60 °C
63 kvar - 400 V AC 50 Hz 60 °C
67 kvar - 440 V AC 50 Hz 60 °C
104 kvar - 690 V AC 50 Hz 60 °C
30 kvar - 230 V AC 60 Hz 60 °C
60 kvar - 460 V AC 60 Hz 60 °C
80 kvar - 575 V AC 60 Hz 60 °C
Vezérlőkör típusa: AC 50/60 Hz
Vezérlőkör feszültsége [Uc]: 400 V AC 50/60 Hz
Segédérintkező összetétel: 1 NO + 2 NC azonnali működésű
Villamos élettartam: 300000 ciklus - 400 V Ue, 200000 ciklus - 690 V Ue
Telepítési és üzemeltetési adatok
Szerelési mód: DIN sín, Szerelőlap
IP védettségi fokozat: IP20 előlap (IEC 60529 szerint)
Üzemi környezeti hőmérséklet: -5...60 °C
Tárolási környezeti hőmérséklet: -60...80 °C
Üzemi magasság: 0...3000 m
Fizikai jellemzők
Magasság: 180 mm
Szélesség: 85 mm
Mélység: 154 mm
Nettó tömeg: 1.65 kg
Csatlakozások - kapcsok
Vezérlőkör: csavaros kapcsok 1...4 mm² - tömör, hajlékony kábelvég nélküli és kábelvéggel ellátott vezetékekhez
Erősáramú kör: csatlakozók 4...50 mm² - tömör és hajlékony kábelvég nélküli vezetékekhez, 4...16 mm² - kábelvéggel ellátott hajlékony vezetékekhez
Meghúzási nyomaték: Erősáramú kör: 9 N.m - csatlakozón, Vezérlőkör: 1.7 N.m - csavaros kapcsokon
Maximális működési gyakoriság: 100 ciklus/óra
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-1, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1
Terméktanúsítványok: IECEE CB Scheme, UL, CSA, UKCA
