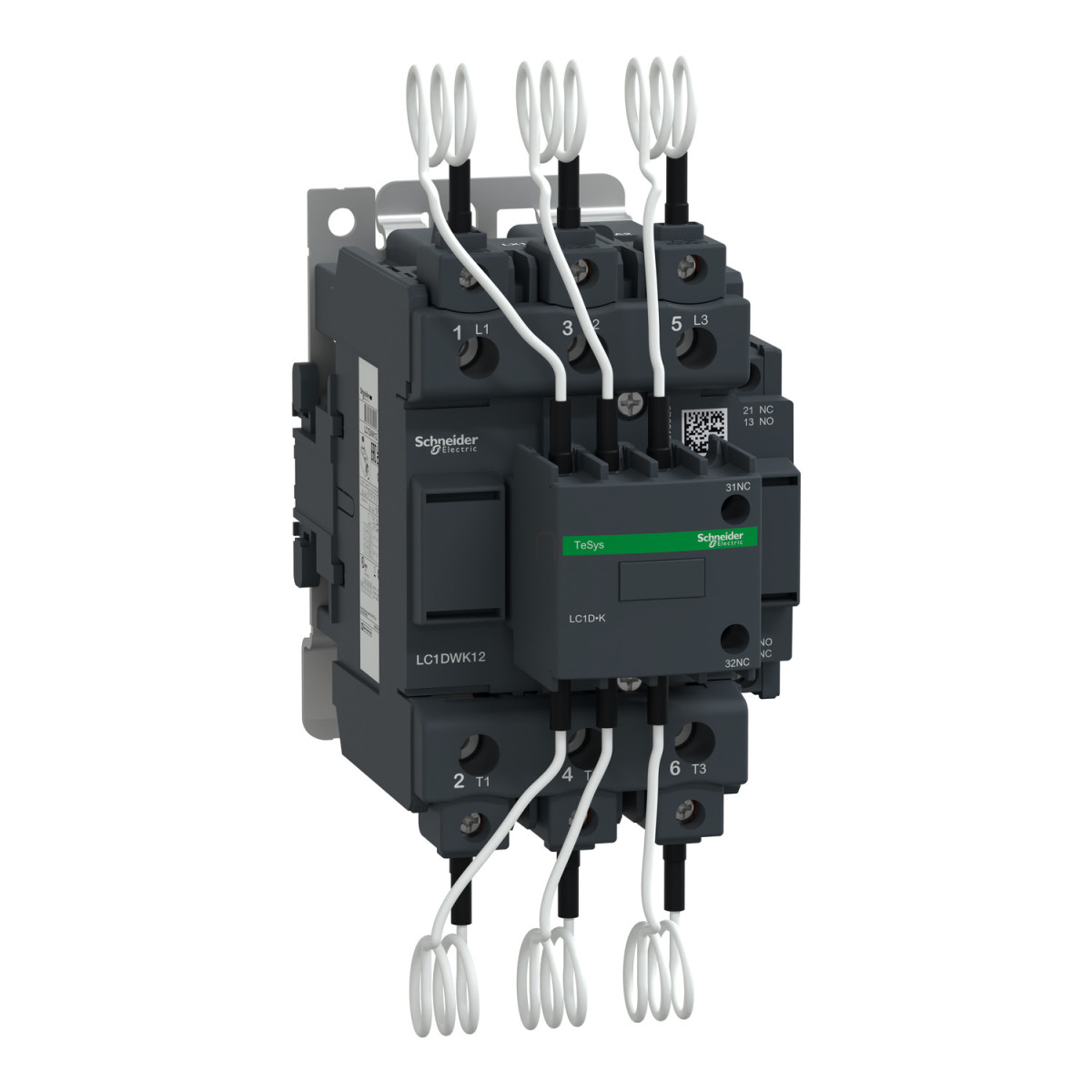

A Schneider Electric TeSys D sorozat LC1DWK12N7 típusú kondenzátor mágneskapcsolója egy kiváló minőségű ipari kapcsolóelem, amelyet kifejezetten fázisjavító kondenzátorok kapcsolására terveztek. Ez a TeSys Deca termékcsaládba tartozó eszköz 63kVAr teljesítményt képes kezelni 400/415V 50Hz hálózaton, így ideális választás közép- és nagyméretű ipari létesítmények, gyártóüzemek és egyéb olyan helyek számára, ahol a meddő teljesítmény kompenzálása fontos követelmény.
A készülék AC-6b felhasználási kategóriába tartozik, ami kifejezetten a kondenzátorok kapcsolásához optimalizált működést jelez. A háromfázisú (3P) kialakítás 3 NO (normally open - alaphelyzetben nyitott) erőátviteli érintkezővel rendelkezik. A vezérlőkör 415V AC 50/60Hz tekerccsel működik, ami rendkívül sokoldalú alkalmazhatóságot biztosít különböző ipari környezetekben. Az erőátviteli áramkör maximum 690V AC 50/60Hz feszültségig használható, ami széles körű kompatibilitást tesz lehetővé különféle rendszerekkel.
A mágneskapcsoló reaktív teljesítménye a működési feszültség és frekvencia függvényében változik: 230V AC 50Hz esetén 35 kvar, 400V AC 50Hz esetén 63 kvar, 440V AC 50Hz esetén 67 kvar, míg 690V AC 50Hz esetén akár 104 kvar teljesítményt is képes kapcsolni. 60Hz-es hálózaton 230V mellett 30 kvar, 460V mellett 60 kvar, 575V mellett pedig 80 kvar a névleges kapcsolási teljesítmény. A készülék kiegészítő érintkezőkkel is rendelkezik: 1 NO + 2 NC azonnali kapcsolású segédérintkező tartozik hozzá. Az elektromos élettartama kiemelkedő: 400V-on 300000 kapcsolási ciklus, 690V-on pedig 200000 ciklus.
A TeSys D LC1DWK12N7 kondenzátor mágneskapcsoló szerelése rendkívül rugalmas, hiszen DIN sínre és panelre egyaránt rögzíthető. A készülék méretei: magasság 180 mm, szélesség 85 mm, mélység 154 mm. A berendezés nettó tömege mindössze 1,65 kg. A csatlakozások csavaros kapcsokkal történnek, a vezérlőkör esetében 1-4 mm² kábelkeresztmetszettel, míg a teljesítményi áramkörnél 4-50 mm² között változhat a beköthetó vezeték mérete, a vezeték típusától függően. A meghúzási nyomaték az erőátviteli áramkörnél 9 Nm, a vezérlőkörnél pedig 1,7 Nm. A készülék IP20-as védettséggel rendelkezik az előlapi részen, működési hőmérséklet-tartománya -5°C és 60°C között van, tárolási hőmérséklete pedig -60°C és 80°C között. A maximális üzemeltetési magasság 3000 méter.
Schneider Electric TeSys D - LC1DWK12N7 - Kondenzátor mágneskapcsoló, 60kVAr/400V, 3P+1z+2ny műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Terméknév: TeSys LC1D.K / TeSys Deca
Termék típusa: Kondenzátor mágneskapcsoló
Rövid terméknév: LC1DWK
Alkalmazás: Vezérlés
Mágneskapcsoló alkalmazása: Teljesítménytényező korrekció
Felhasználási kategória: AC-6b
Elektromos jellemzők
Pólusok száma: 3P
Teljesítmény pólusok érintkező kialakítása: 3 NO
Névleges üzemi feszültség: 690 V AC 50/60 Hz
Reaktív teljesítmény: 35 kvar 230 V AC 50 Hz esetén, 63 kvar 400 V AC 50 Hz esetén, 67 kvar 440 V AC 50 Hz esetén, 104 kvar 690 V AC 50 Hz esetén, 30 kvar 230 V AC 60 Hz esetén, 60 kvar 460 V AC 60 Hz esetén, 80 kvar 575 V AC 60 Hz esetén
Vezérlőkör típusa: AC 50/60 Hz
Vezérlőkör feszültsége: 415 V AC 50/60 Hz
Segédérintkező összetétele: 1 NO + 2 NC azonnali
Elektromos élettartam: 300000 ciklus 400 V esetén, 200000 ciklus 690 V esetén
Mechanikai jellemzők
Rögzítési mód: DIN sín vagy panel
IP védettség: IP20 előlapi felület (IEC 60529 szerint)
Üzemi hőmérséklet: -5...60 °C
Tárolási hőmérséklet: -60...80 °C
Üzemeltetési magasság: 0...3000 m
Méretek (MxSzxMé): 180 x 85 x 154 mm
Nettó tömeg: 1,65 kg
Csatlakozások
Csatlakozás típusa: Csavaros kapcsok
Meghúzási nyomaték: Erőátviteli áramkör: 9 N.m, Vezérlőkör: 1,7 N.m
Maximális kapcsolási gyakoriság: 100 ciklus/óra
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-1, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1
Tanúsítványok: IECEE CB Scheme, UL, CSA, UKCA
