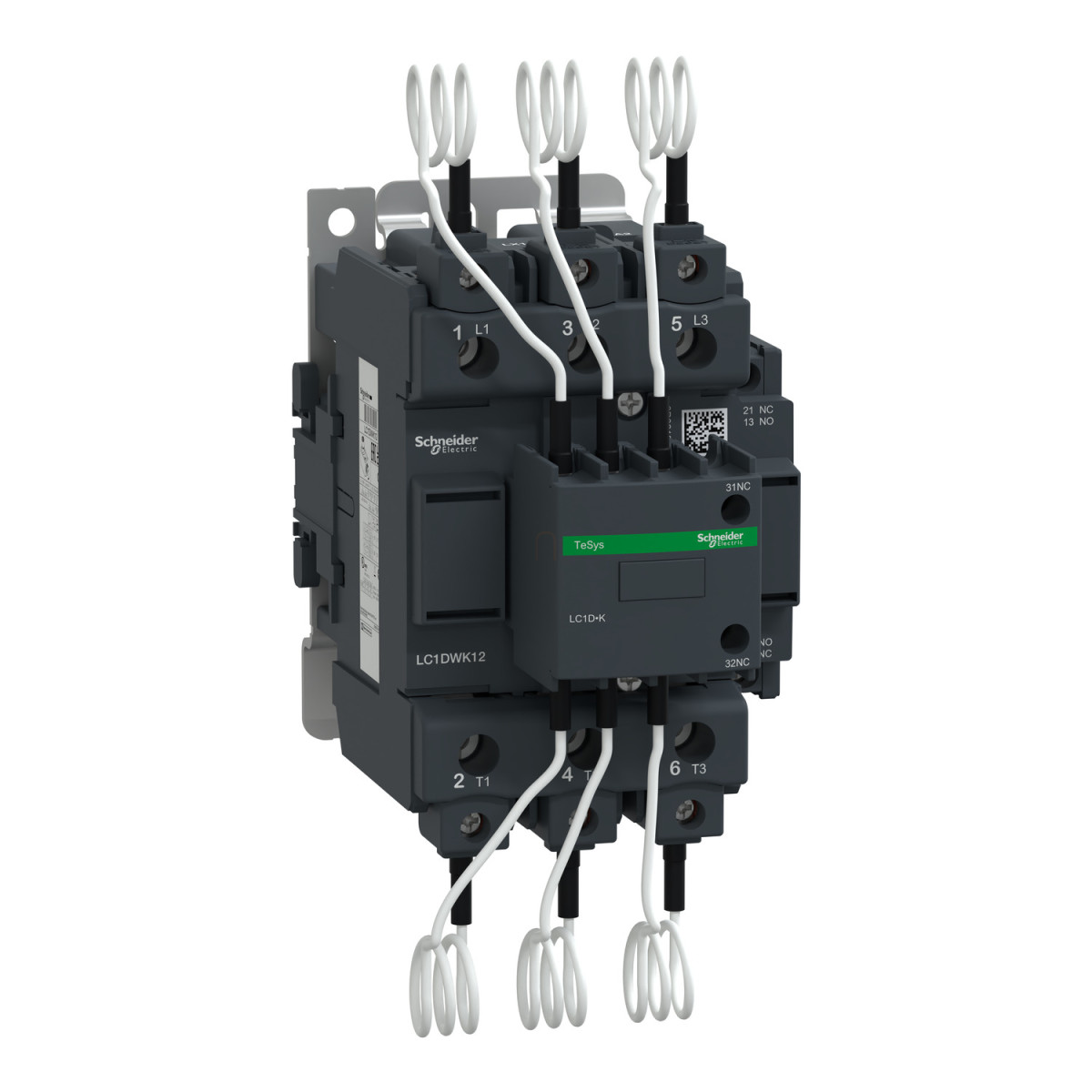

A Schneider Electric TeSys D sorozatú LC1DWK12P7 kondenzátor mágneskapcsoló egy professzionális ipari eszköz, amelyet kifejezetten teljesítménytényező-korrekciós alkalmazásokhoz terveztek. Ez a TeSys Deca termékcsaládba tartozó mágneskapcsoló kiváló megoldást nyújt a reaktív teljesítmény kompenzálására, ami elengedhetetlen a modern ipari és kereskedelmi létesítmények energiahatékonyságának optimalizálásához.
A LC1DWK12P7 mágneskapcsoló kifejezetten kondenzátor kapcsolására lett kialakítva, AC-6b felhasználási kategóriával. Az eszköz 3 pólusú, 3 NO (záró) érintkezővel rendelkezik a főáramkörben, valamint 1 NO + 2 NC (1 záró + 2 nyitó) segédérintkezővel, amelyek a vezérlőáramkört szolgálják. A mágneskapcsoló maximális üzemi feszültsége 690V AC 50/60 Hz, és különböző feszültségszinteken eltérő reaktív teljesítmény kapcsolására alkalmas. A 400V AC hálózaton 63 kVAr, 230V AC hálózaton 35 kVAr, 440V AC hálózaton 67 kVAr, 690V AC hálózaton pedig akár 104 kVAr reaktív teljesítmény kapcsolását teszi lehetővé. A tekercs vezérlőfeszültsége 230V AC 50/60 Hz.
A Schneider Electric TeSys D LC1DWK12P7 kondenzátor mágneskapcsoló rendkívül robusztus kialakítású, és kiváló elektromos élettartammal rendelkezik: 400V AC feszültségen akár 300.000, 690V AC feszültségen pedig 200.000 kapcsolási ciklust is kibír. Az eszköz IP20 védettséggel rendelkezik az előlapi részen, így megfelelő védelmet nyújt a véletlen érintés ellen. Az üzemi hőmérséklet-tartománya -5°C és +60°C között van, tárolási hőmérséklete pedig -60°C és +80°C között lehet. Az eszköz maximális üzemeltetési magassága 3000 méter.
A mágneskapcsoló rugalmasan felszerelhető DIN sínre vagy szerelőlapra is. Méretei: 180 mm magas, 85 mm széles és 154 mm mély, nettó tömege pedig 1,65 kg. A termék csatlakoztatása csavaros kapcsokkal történik, a vezérlőáramkör esetében 1-4 mm² kábelkeresztmetszettel, a főáramkör esetében pedig 4-50 mm² kábelkeresztmetszettel, a kábel típusától függően. A meghúzási nyomaték a főáramköri csatlakozásoknál 12 Nm, a vezérlőáramköri kapcsoknál pedig 1,7 Nm.
A Schneider Electric TeSys D LC1DWK12P7 kondenzátor mágneskapcsoló megfelel az EN/IEC 60947-1, EN/IEC 60947-4-1, UL 60947-4-1 és CSA C22.2 No 60947-4-1 szabványoknak, és rendelkezik az IECEE CB Scheme, UL, CSA és UKCA tanúsítványokkal. Ez a professzionális minőségű ipari termék ideális választás mérnököknek és szakembereknek, akik megbízható és hosszú élettartamú megoldást keresnek teljesítménytényező-korrekciós alkalmazásokhoz.
Schneider Electric TeSys D - LC1DWK12P7 - Kondenzátor mágneskapcsoló, 60kVAr/400V, 3P+1z+2ny műszaki adatok
Általános tulajdonságok
Termékcsalád: TeSys
Terméknév: TeSys LC1D.K / TeSys Deca
Termék típusa: Kondenzátor mágneskapcsoló
Eszköz rövid neve: LC1DWK
Alkalmazás: Vezérlés, Teljesítménytényező-korrekció
Felhasználási kategória: AC-6b
Műszaki jellemzők
Pólusok: 3P
Főáramköri érintkezők: 3 NO
Névleges üzemi feszültség: 690 V AC 50/60 Hz
Reaktív teljesítmény:
- 35 kvar 230 V AC 50 Hz 60 °C
- 63 kvar 400 V AC 50 Hz 60 °C
- 67 kvar 440 V AC 50 Hz 60 °C
- 104 kvar 690 V AC 50 Hz 60 °C
- 30 kvar 230 V AC 60 Hz 60 °C
- 60 kvar 460 V AC 60 Hz 60 °C
- 80 kvar 575 V AC 60 Hz 60 °C
Vezérlőáramkör: AC 50/60 Hz
Vezérlőfeszültség: 230 V AC 50/60 Hz
Segédérintkezők: 1 NO + 2 NC azonnali
Elektromos élettartam:
- 300000 ciklus 400 V üzemi feszültségen
- 200000 ciklus 690 V üzemi feszültségen
Fizikai tulajdonságok
Rögzítési mód: DIN sín vagy szerelőlap
Méretek: 180 mm (magasság) x 85 mm (szélesség) x 154 mm (mélység)
Nettó tömeg: 1,65 kg
Csatlakozások
Vezérlőáramköri kapcsok: csavaros kapcsok, 1-4 mm² (tömör és hajlékony)
Főáramköri csatlakozók: 4-50 mm² (tömör és hajlékony)
Meghúzási nyomaték:
- Főáramkör: 12 N.m
- Vezérlőáramkör: 1,7 N.m
Környezeti feltételek
IP védettség: IP20 előlapi rész (IEC 60529 szerint)
Működési hőmérséklet: -5...60 °C
Tárolási hőmérséklet: -60...80 °C
Üzemeltetési magasság: 0...3000 m
Szabványok és tanúsítványok
Megfelelőség: EN/IEC 60947-1, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1
Tanúsítványok: IECEE CB Scheme, UL, CSA, UKCA
