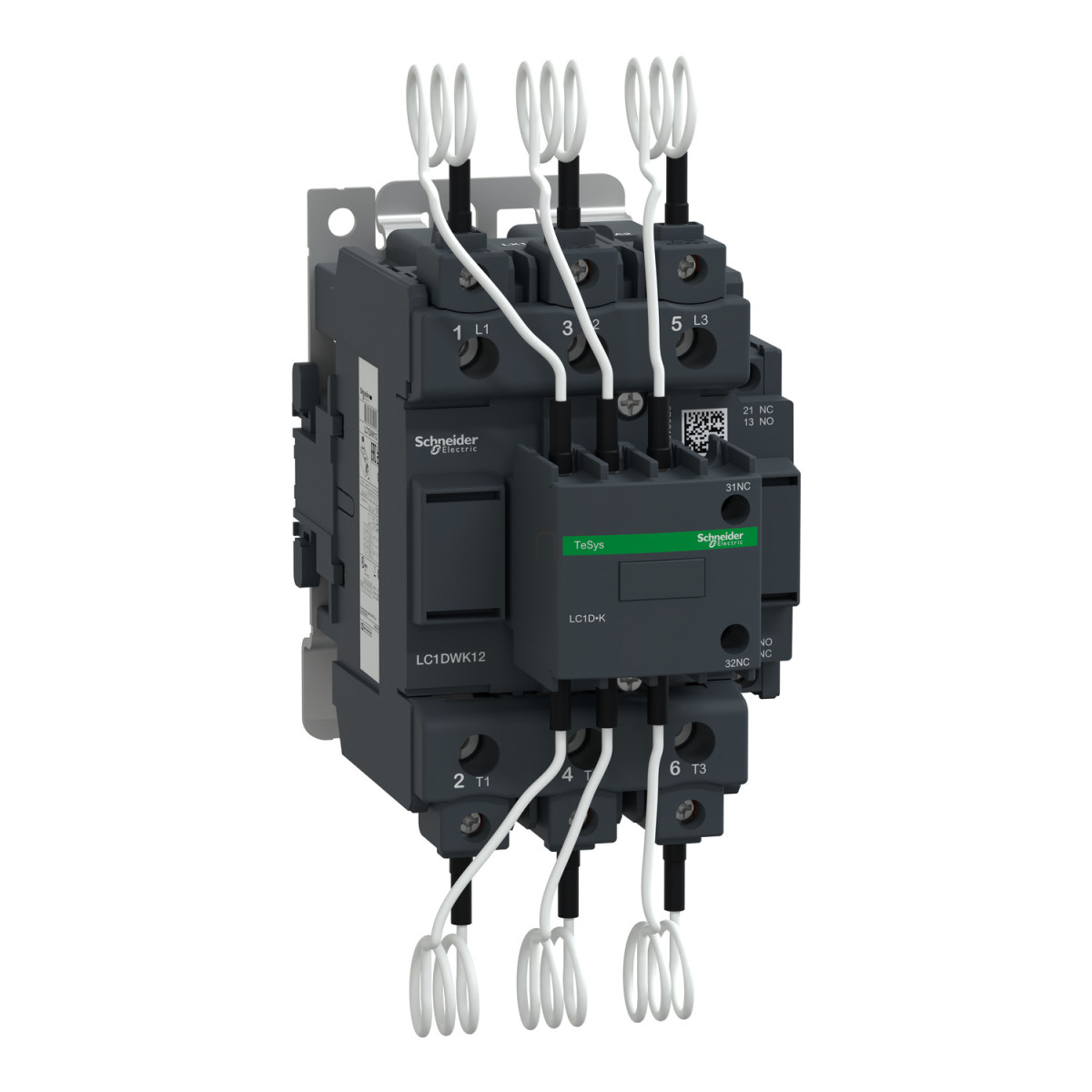

A Schneider Electric TeSys Deca LC1DWK12Q7 kondenzátor mágneskapcsoló egy professzionális villamossági eszköz, amelyet kifejezetten fázisjavításra és teljesítménytényező-korrekcióra terveztek. Ez a 63 kVAR teljesítményű, 3 pólusú kapcsolóeszköz kiváló választás ipari és kereskedelmi létesítmények energiahatékonyságának javításához, ahol a reaktív teljesítmény kompenzálása fontos szempont.
A TeSys Deca sorozat ezen tagja a Schneider Electric megbízható minőségét képviseli. A kapcsoló 3 db NO (záró) teljesítmény érintkezővel rendelkezik, amelyek kifejezetten a kondenzátorbankok kapcsolására lettek optimalizálva. A vezérlőkör 380V AC 50/60 Hz feszültséggel működik, miközben a teljesítménykör akár 690V AC üzemi feszültséget is kezel. A különböző teljesítményfokozatokban az eszköz 35 kVAr (230V/50Hz), 63 kVAr (400V/50Hz), 67 kVAr (440V/50Hz) vagy akár 104 kVAr (690V/50Hz) kondenzátorteljesítmény kapcsolására is képes. A 60 Hz-es hálózatokban is hasonlóan rugalmas: 30 kVAr (230V), 60 kVAr (460V) és 80 kVAr (575V) teljesítményszinteket biztosít.
Az LC1DWK12Q7 modell kiemelkedő élettartamot kínál - elektromos tartóssága 300.000 kapcsolási ciklus 400V-on, illetve 200.000 ciklus 690V-on. A készülék 1 NO + 2 NC azonnali segédérintkezővel is rendelkezik, amelyek megfelelnek az IEC 60947-5-1 szabványnak. Csatlakozásai csavaros kapcsok, mind a vezérlőkörnél (1-4 mm² keresztmetszetű vezetékekhez), mind a teljesítménykörnél (4-50 mm² keresztmetszetű vezetékekhez). A meghúzási nyomaték a teljesítménykörnél 9 Nm, a vezérlőkörnél 1,7 Nm. A maximális működési gyakoriság 100 kapcsolás óránként.
Mechanikai szempontból a készülék kompakt méretekkel rendelkezik: 180 mm magas, 85 mm széles és 154 mm mély. Védettségi szintje IP20 az előlapi részen. Szerelési lehetőségei rugalmasak: DIN sínre vagy szerelőlapra is rögzíthető. Az eszköz működési hőmérséklet-tartománya -5°C és +60°C között van, tárolási hőmérséklet-tartománya pedig -60°C és +80°C között. Üzemeltetési tengerszint feletti magassága 0-3000 m.
Az LC1DWK12Q7 kondenzátor mágneskapcsoló megfelel a legfontosabb nemzetközi szabványoknak, beleértve az EN/IEC 60947-1, EN/IEC 60947-4-1, UL 60947-4-1 és CSA C22.2 No 60947-4-1 előírásokat. Rendelkezik IECEE CB Scheme, UL, CSA és UKCA minősítésekkel, így világszerte alkalmazható különböző elektromos rendszerekben. A termék különösen ajánlott olyan alkalmazásokhoz, ahol fontos a megbízható kapcsolási teljesítmény, a hosszú élettartam és a biztonságos működés.
Schneider Electric TeSys D - LC1DWK12Q7 - Kondenzátor mágneskapcsoló, 60kVAr/400V, 3P+1z+2ny műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Terméknév: TeSys LC1D.K, TeSys Deca
Termék típusa: Kondenzátor mágneskapcsoló
Eszköz rövid neve: LC1DWK
Eszköz alkalmazása: Vezérlés
Mágneskapcsoló alkalmazása: Teljesítménytényező korrekció
Felhasználási kategória: AC-6b
Műszaki paraméterek
Pólusok leírása: 3P
Teljesítmény érintkező összetétele: 3 NO
Névleges üzemi feszültség [Ue]: Teljesítménykör: 690 V AC 50/60 Hz
Reaktív teljesítmény: 35 kvar 230 V AC 50 Hz 60 °C esetén
63 kvar 400 V AC 50 Hz 60 °C esetén
67 kvar 440 V AC 50 Hz 60 °C esetén
104 kvar 690 V AC 50 Hz 60 °C esetén
30 kvar 230 V AC 60 Hz 60 °C esetén
60 kvar 460 V AC 60 Hz 60 °C esetén
80 kvar 575 V AC 60 Hz 60 °C esetén
Vezérlőáramkör típusa: AC 50/60 Hz
Vezérlőáramkör feszültsége [Uc]: 380 V AC 50/60 Hz
Segédérintkező összetétele: 1 NO + 2 NC azonnali
Elektromos élettartam: 300000 ciklus Ue 400 V esetén
200000 ciklus Ue 690 V esetén
Maximális működési sebesség: 100 kapcsolás/óra
Fizikai jellemzők
Rögzítési mód: DIN sín, Szerelőlap
IP védettségi fokozat: IP20 előlap (IEC 60529 szerint)
Működési környezeti hőmérséklet: -5...60 °C
Tárolási környezeti hőmérséklet: -60...80 °C
Üzemeltetési magasság: 0...3000 m
Méretek: 180 mm magasság, 85 mm szélesség, 154 mm mélység
Tömeg: 1,65 kg
Csatlakozások
Csatlakozás típusa: Vezérlőkör: csavaros kapcsok
Teljesítménykör: csatlakozók
Meghúzási nyomaték: Teljesítménykör: 9 N.m csatlakozón
Vezérlőkör: 1,7 N.m csavaros kapcsokon
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-1
EN/IEC 60947-4-1
UL 60947-4-1
CSA C22.2 No 60947-4-1
Termék tanúsítványok: IECEE CB Scheme
UL
CSA
UKCA
