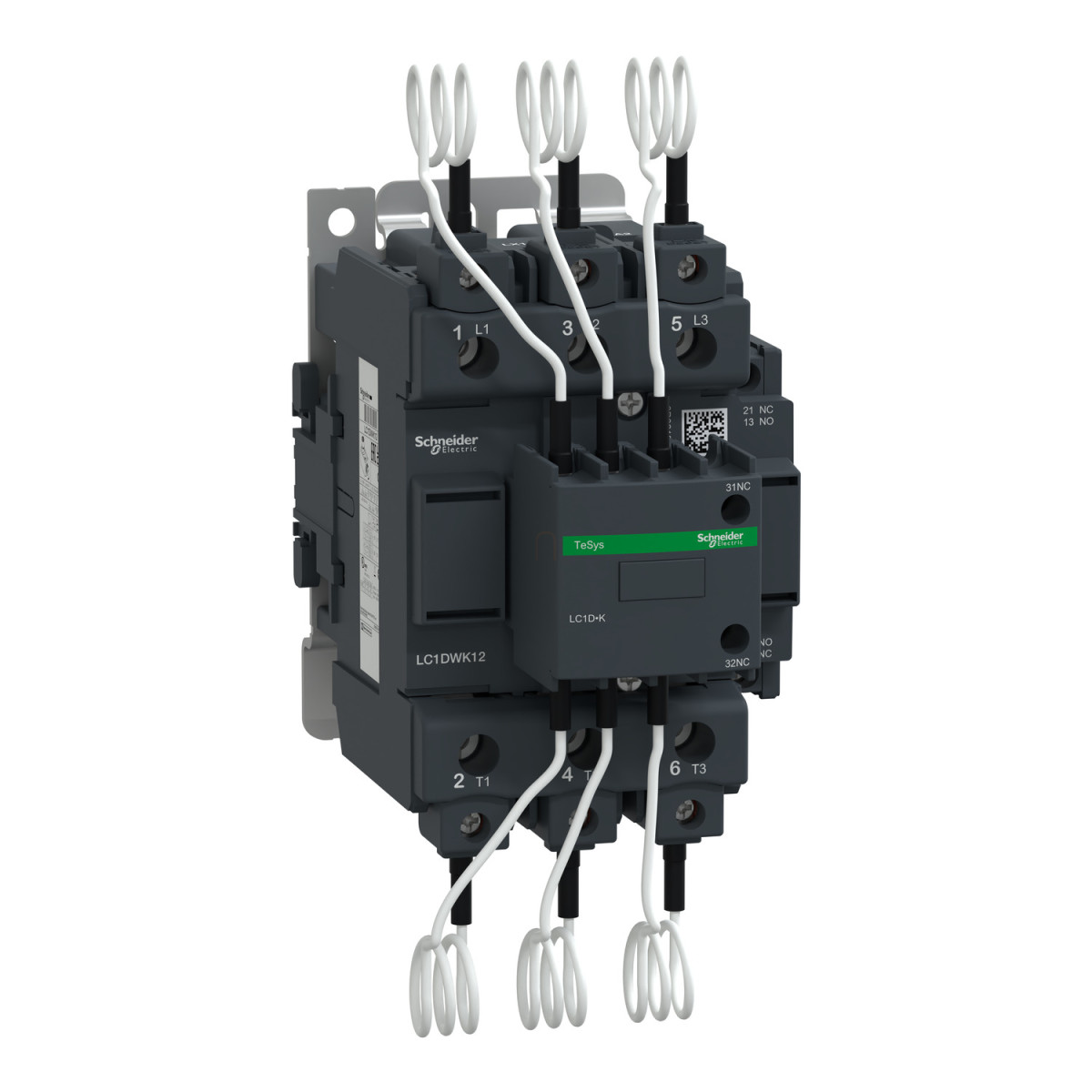

A Schneider Electric TeSys D családjába tartozó LC1DWK12F7 típusú kondenzátor mágneskapcsoló egy kiváló minőségű ipari kapcsolóberendezés, amelyet kifejezetten a teljesítménytényező korrekciós (PFC) alkalmazásokhoz fejlesztettek ki. Ez a speciális kontaktor a TeSys Deca sorozat tagja, és elsősorban kondenzátorok kapcsolására optimalizált kialakítással rendelkezik. Az eszköz 63 kVAr reaktív teljesítmény kapcsolására képes 400/415V 50Hz hálózatokon, ami ideálissá teszi nagyobb ipari létesítmények energiahatékonyságának javítására.
A mágneskapcsoló 3 pólusú (3P) kialakítású, 3 záróérintkezővel (3NO) a főáramkörben, valamint 1 záró (NO) és 2 nyitó (NC) segédérintkezővel. A vezérlő tekercse 110V AC 50/60Hz tápfeszültséggel működik, így kompatibilis a legtöbb ipari vezérlőrendszerrel. A készülék alkalmazási kategóriája AC-6b, amely kifejezetten kondenzátorbankok kapcsolására vonatkozik. Az eszköz számos különböző feszültségszinten és frekvencián képes működni, mint például 35 kVAr 230V AC 50Hz, 67 kVAr 440V AC 50Hz vagy akár 104 kVAr 690V AC 50Hz terheléseknél, ami rendkívüli rugalmasságot biztosít különböző alkalmazási területeken.
A TeSys LC1DWK12F7 mágneskapcsoló kiváló elektromos tartóssággal rendelkezik, 400V üzemi feszültségen 300.000 kapcsolási ciklust, míg 690V üzemi feszültségen 200.000 kapcsolási ciklust biztosít. A készülék szerelése többféleképpen is megoldható: rögzíthető DIN sínre vagy szerelőlapra is, így könnyen integrálható különböző kapcsolószekrényekbe. Az eszköz csatlakoztatása csavaros kapcsokkal történik, a vezérlőáramkör 1-4 mm² keresztmetszetű vezetékeket fogad, míg a teljesítményáramköri csatlakozók 4-50 mm² keresztmetszetű kábelek fogadására alkalmasak, ezáltal a különböző telepítési követelményekhez rugalmasan alkalmazható. A meghúzási nyomaték a teljesítményáramkörnél 9 N.m, míg a vezérlőáramkörnél 1,7 N.m, biztosítva a megfelelő és biztonságos elektromos kapcsolatot.
A mágneskapcsoló IP20-as védettségi fokozattal rendelkezik az előlapon, üzemi hőmérséklettartománya -5°C és 60°C között van, tárolási hőmérséklettartománya pedig -60°C és 80°C között. Az eszköz akár 3000 méteres tengerszint feletti magasságban is használható. Méreteit tekintve 180 mm magas, 85 mm széles és 154 mm mély, nettó tömege 1,65 kg. A termék megfelel számos nemzetközi szabványnak és rendelkezik különböző tanúsítványokkal, mint például az EN/IEC 60947-1, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1, valamint IECEE CB Scheme, UL, CSA és UKCA minősítésekkel, ami garantálja a termék magas minőségét és megbízhatóságát globális szinten is.
Schneider Electric TeSys D - LC1DWK12F7 - Kondenzátor mágneskapcsoló, 60kVAr/400V, 3P+1z+2ny műszaki adatok
Általános jellemzők
Terméktípus: Kondenzátor mágneskapcsoló
Termékcsalád: TeSys
Terméknév: TeSys LC1D.K / TeSys Deca
Eszköz rövid neve: LC1DWK
Alkalmazási terület: Vezérlés, teljesítménytényező korrekció
Felhasználási kategória: AC-6b
Műszaki specifikációk
Pólusok száma: 3P
Főérintkező kialakítás: 3 NO
Névleges üzemi feszültség [Ue]: Teljesítmény áramkör: 690 V AC 50/60 Hz
Reaktív teljesítmény:
35 kvar 230 V AC 50 Hz 60 °C
63 kvar 400 V AC 50 Hz 60 °C
67 kvar 440 V AC 50 Hz 60 °C
104 kvar 690 V AC 50 Hz 60 °C
30 kvar 230 V AC 60 Hz 60 °C
60 kvar 460 V AC 60 Hz 60 °C
80 kvar 575 V AC 60 Hz 60 °C
Vezérlőáramkör típusa: AC 50/60 Hz
Vezérlőáramköri feszültség [Uc]: 110 V AC 50/60 Hz
Segédérintkező összetétele: 1 NO + 2 NC azonnali
Elektromos élettartam: 300000 ciklus 400 V Ue feszültségen, 200000 ciklus 690 V Ue feszültségen
Szerelés és csatlakozás
Szerelési mód: DIN sín, Szerelőlap
Csatlakozás: Csavaros kapocs a vezérlő- és teljesítmény áramkörökben
Meghúzási nyomaték: Teljesítmény áramkör: 9 N.m, Vezérlő áramkör: 1.7 N.m
Maximális működési frekvencia: 100 ciklus/óra
Környezeti feltételek
IP védettségi fokozat: IP20 előlap (IEC 60529 szerint)
Üzemi környezeti hőmérséklet: -5...60 °C
Tárolási környezeti hőmérséklet: -60...80 °C
Működési magasság: 0...3000 m
Fizikai jellemzők
Magasság: 180 mm
Szélesség: 85 mm
Mélység: 154 mm
Nettó súly: 1.65 kg
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-1, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1
Termék tanúsítványok: IECEE CB Scheme, UL, CSA, UKCA
