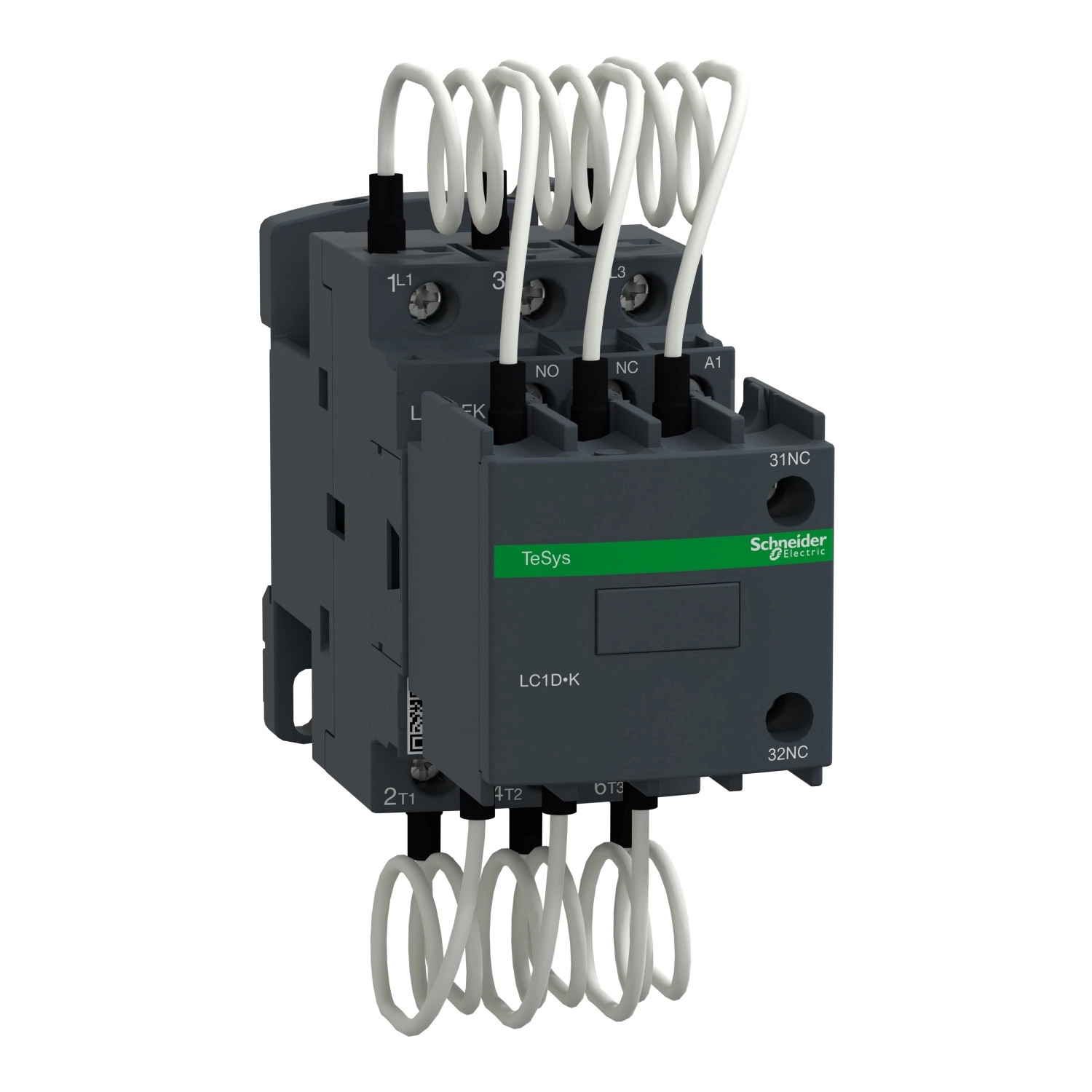

A Schneider Electric TeSys D sorozatú LC1DFKV7 típusú kondenzátor kontaktor egy professzionális, ipari minőségű kapcsolóeszköz, amely kifejezetten fázisjavításhoz és teljesítménytényező korrekciós alkalmazásokhoz lett kifejlesztve. A TeSys Deca termékcsaládba tartozó készülék 12,5 kVAR reaktív teljesítmény kapcsolására képes 400/415V AC 50Hz hálózaton, ami ideálissá teszi közép- és nagyméretű ipari létesítmények energiahatékonyságának javítására.
Ez a speciális kondenzátor kapcsoló kontaktor AC-6b felhasználási kategóriába tartozik, ami kifejezetten a kondenzátortelepek kapcsolására optimalizált kivitelt jelent. A 3 pólusú eszköz 3 NO (alaphelyzetben nyitott) teljesítmény érintkező konfigurációval rendelkezik, valamint kiegészítő kontaktusként 1 NO + 2 NC (alaphelyzetben zárt) pillanatnyi érintkezővel is el van látva, ami a vezérlési és visszajelzési funkciókat szolgálja. A termék rendkívül rugalmas alkalmazhatóságát jelzi, hogy a névleges üzemi feszültsége akár 690V AC is lehet, ezáltal széles feszültségtartományban használható. Az LC1DFKV7 400V AC 50/60Hz tekercsfeszültséggel működik, ami az ipari környezetben leggyakrabban használt vezérlőfeszültség.
A Schneider Electric TeSys D LC1DFKV7 kondenzátor kontaktor kiemelkedő villamos élettartammal büszkélkedhet: 300.000 kapcsolási ciklus 400V-on, illetve 200.000 ciklus 690V-on, ami hosszú távú, megbízható működést biztosít még intenzív használat mellett is. A termék rugalmasan telepíthető, mivel egyaránt alkalmas DIN sínre vagy szerelőlapra történő rögzítésre. Az IP20-as védettségi fokozat megfelelő védelmet nyújt az előlapi részen a por és az érintés ellen. A csavaros csatlakozók mind a teljesítmény, mind a vezérlő áramkörben megbízható kötést biztosítanak különböző kábelkeresztmetszetekhez, a meghúzási nyomatékot mindkét esetben 1,7 N.m értékre kell beállítani.
A kompakt méretek (magasság: 115 mm, szélesség: 45 mm, mélység: 121 mm) elősegítik a helytakarékos beépítést kapcsolószekrénybe vagy elosztóba. Az LC1DFKV7 kontaktor -5...60 °C közötti környezeti hőmérsékleten üzemeltethető, tárolási hőmérséklet-tartománya pedig -60...80 °C, ami szélsőséges környezeti feltételek mellett is alkalmazhatóvá teszi. A termék maximális üzemeltetési magassága 3000 méter, ezáltal a legtöbb földrajzi helyszínen probléma nélkül használható. A kontaktor megfelel a vonatkozó nemzetközi szabványoknak (EN/IEC 60947-1, EN/IEC 60947-4-1, IEC 60335-1), és rendelkezik IECEE CB Scheme és UKCA tanúsítványokkal, ami igazolja a magas minőségi és biztonsági követelményeknek való megfelelést.
Schneider Electric TeSys D - LC1DFKV7 - Mágneskapcsoló 12,5KVAR 400V 50/60HZ műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Terméksorozat: TeSys Deca
Terméknév: TeSys LC1D.K
Termék vagy komponens típusa: Kondenzátor kontaktor
Eszköz rövidnév: LC1DFK
Alkalmazás: Vezérlés
Kontaktor alkalmazás: Teljesítménytényező korrekció
Felhasználási kategória: AC-6b
Elektromos jellemzők
Pólusok leírása: 3P
Teljesítmény pólusok kontaktus összetétele: 3 NO
Névleges üzemi feszültség: Teljesítmény áramkör: 690 V AC 50/60 Hz
Reaktív teljesítmény: 7 kvar 230 V AC 50 Hz 60 °C-on
12,5 kvar 400 V AC 50 Hz 60 °C-on
13 kvar 440 V AC 50 Hz 60 °C-on
21 kvar 690 V AC 50 Hz 60 °C-on
Vezérlőáramkör típusa: AC 50/60 Hz
Vezérlőáramkör feszültség: 400 V AC 50/60 Hz
Segédérintkezők összetétele: 1 NO + 2 NC azonnali
Elektromos élettartam: 300000 ciklus 400 V-on
200000 ciklus 690 V-on
Maximális működési frekvencia: 240 ciklus/óra
Csatlakozás - kapcsok
Vezérlőáramköri csatlakozás: csavaros csatlakozó, 1...4 mm² - tömör kábelek
csavaros csatlakozó, 1...4 mm² - rugalmas kábelek végkiképzés nélkül
csavaros csatlakozó, 1...4 mm² - rugalmas kábelek végkiképzéssel
csavaros csatlakozó, 1...2,5 mm² - rugalmas kábelek végkiképzéssel
Teljesítményáramköri csatlakozás: csavaros csatlakozó, 1,5...6 mm² - tömör kábelek
csavaros csatlakozó, 1,5...4 mm² - tömör kábelek
csavaros csatlakozó, 1,5...6 mm² - rugalmas kábelek végkiképzés nélkül
csavaros csatlakozó, 1,5...6 mm² - rugalmas kábelek végkiképzéssel
csavaros csatlakozó, 1,5...4 mm² - rugalmas kábelek végkiképzéssel
Meghúzási nyomaték: Vezérlőáramkör: 1,7 N.m - csavaros csatlakozókon
Teljesítményáramkör: 1,7 N.m - csavaros csatlakozókon
Kiegészítő információk
Segédérintkező típusa: mechanikusan kapcsolt 1 NO + 2 NC az IEC 60947-5-1 szerint
Környezeti jellemzők
IP védettségi fokozat: IP20 előlapi rész az IEC 60529 szerint
Környezeti hőmérséklet működés közben: -5...60 °C
Környezeti hőmérséklet tároláskor: -60...80 °C
Üzemi magasság: 0...3000 m
Méretek és tömeg
Magasság: 115 mm
Szélesség: 45 mm
Mélység: 121 mm
