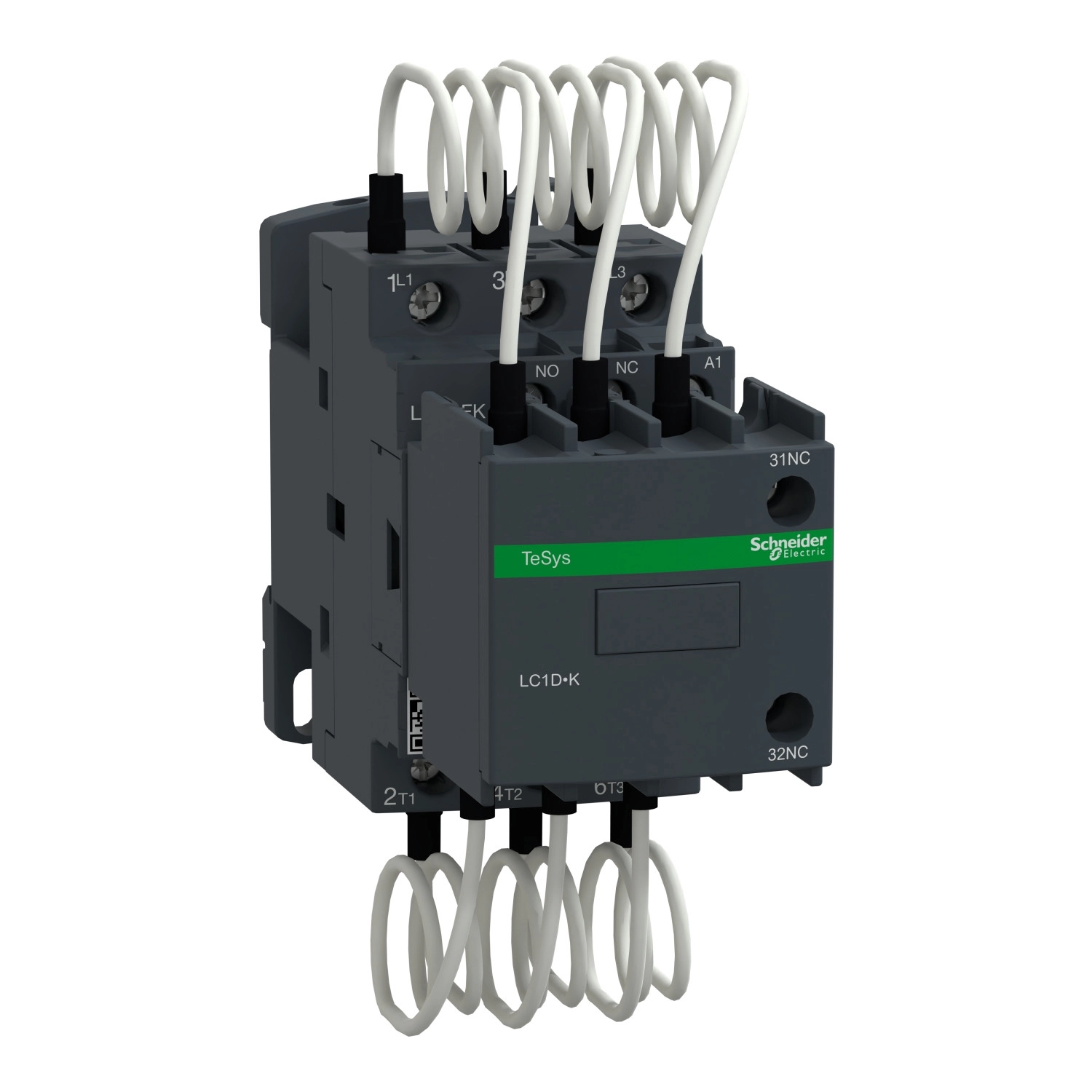

A Schneider Electric TeSys Deca sorozatú LC1DFKB7 típusú kondenzátor kontaktor egy kiváló minőségű villamos kapcsolóeszköz, amelyet kifejezetten teljesítménytényező korrekcióra terveztek. Ez a speciális mágneskapcsoló ideális választás ipari és kereskedelmi létesítményekben, ahol fontos a hatékony energiafelhasználás és a reaktív teljesítmény kompenzálása.
A LC1DFKB7 kondenzátor kontaktor 12,5 kVAr teljesítményre lett méretezve 400/415 V 50 Hz hálózaton, de különböző feszültségszinteken is használható: 7 kVAr 230 V AC 50 Hz, 13 kVAr 440 V AC 50 Hz és akár 21 kVAr 690 V AC 50 Hz hálózaton is alkalmazható. A 24 V AC 50/60 Hz vezérlőtekercs biztosítja a megbízható működést, a csavaros sorkapocs kialakítás pedig a könnyű és biztonságos bekötést teszi lehetővé. A TeSys Deca sorozat részeként a termék kompakt kialakítással rendelkezik: mindössze 115 mm magas, 45 mm széles és 121 mm mély, 0,53 kg nettó súllyal.
A LC1DFKB7 kontaktor 3 pólusú kialakítású, 3 NO (alaphelyzetben nyitott) érintkezővel a teljesítményáramkörben, valamint 1 NO + 2 NC pillanatműködésű segédérintkezővel. A teljesítményérintkezők 690 V AC 50/60 Hz üzemi feszültségig használhatók. Az eszköz rendkívül tartós, a villamos élettartama 400 V-on 300.000 kapcsolási ciklus, 690 V-on pedig 200.000 kapcsolási ciklus. Az IP20-as védettségű előlap megfelelő védelmet biztosít a kontaktor érintésveszélyes részei számára, miközben a működési hőmérséklettartomány -5...60 °C közötti, a tárolási hőmérséklet pedig -60...80 °C között lehet. A maximális üzemi magasság 3000 méter.
A TeSys Deca LC1DFKB7 kondenzátor kontaktor sokféle szerelési lehetőséget kínál, felszerelhető DIN-sínre vagy szerelőlapra is. Az eszköz megfelel az EN/IEC 60947-1, EN/IEC 60947-4-1 és IEC 60335-1 szabványoknak, és rendelkezik IECEE CB Scheme és UKCA tanúsítványokkal is, ami bizonyítja a termék magas minőségét és megbízhatóságát. A maximális működési frekvencia 240 ciklus/óra, ami biztosítja a hatékony és gyakori kapcsolási lehetőséget. A 1,7 Nm meghúzási nyomaték mind a vezérlő-, mind a teljesítményáramköri csatlakozásoknál biztosítja a megfelelő csatlakozást.
Schneider Electric TeSys D - LC1DFKB7 - Mágneskapcsoló 12,5KVAR 24V 50/60HZ műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Sorozat: TeSys Deca
Terméknév: TeSys LC1D.K
Termék típus: Kondenzátor kontaktor
Rövid termékazonosító: LC1DFK
Alkalmazás
Eszköz alkalmazás: Vezérlés
Kontaktor alkalmazás: Teljesítménytényező korrekció
Felhasználási kategória: AC-6b
Elektromos jellemzők
Pólusok leírása: 3P
Teljesítményérintkezők összetétele: 3 NO
Névleges üzemi feszültség: Teljesítményáramkör: 690 V AC 50/60 Hz
Reaktív teljesítmény:
7 kvar 230 V AC 50 Hz 60 °C
12.5 kvar 400 V AC 50 Hz 60 °C
13 kvar 440 V AC 50 Hz 60 °C
21 kvar 690 V AC 50 Hz 60 °C
Vezérlőáramkör típusa: AC 50/60 Hz
Vezérlőáramkör feszültsége: 24 V AC 50/60 Hz
Segédérintkezők összetétele: 1 NO + 2 NC pillanatműködésű
Elektromos élettartam:
300000 ciklus 400 V-on
200000 ciklus 690 V-on
Mechanikai jellemzők
Szerelési lehetőség: DIN sín vagy szerelőlap
IP védettségi fokozat: IP20 előlap (IEC 60529 szerint)
Meghúzási nyomaték:
Vezérlőáramkör: 1.7 N.m a csavaros sorkapcsoknál
Teljesítményáramkör: 1.7 N.m a csavaros sorkapcsoknál
Maximális működési frekvencia: 240 ciklus/óra
Környezeti feltételek
Működési környezeti hőmérséklet: -5...60 °C
Tárolási hőmérséklet: -60...80 °C
Üzemi magasság: 0...3000 m
Méretek
Magasság: 115 mm
Szélesség: 45 mm
Mélység: 121 mm
Nettó tömeg: 0.53 kg
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-1, EN/IEC 60947-4-1, IEC 60335-1
Termék tanúsítványok: IECEE CB Scheme, UKCA
