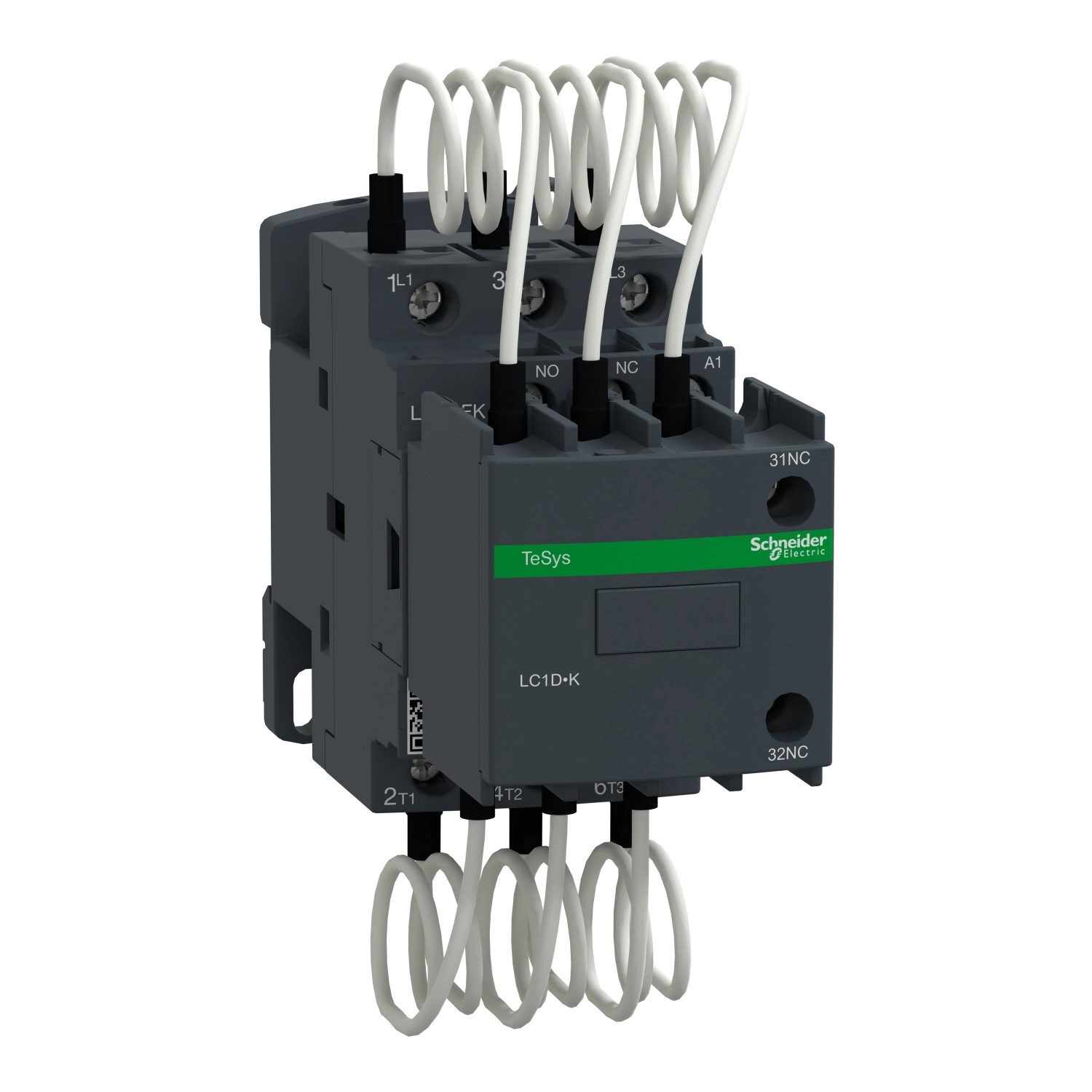

A Schneider Electric TeSys Deca LC1DFKU7 kondenzátor mágneskapcsoló egy kimagasló minőségű ipari kapcsolóberendezés, amely kifejezetten teljesítménytényező-korrekciós alkalmazásokhoz terveztek. Ez a speciális kontaktor 12,5 kVAR reaktív teljesítmény kapcsolására optimalizált 400/415 V AC 50 Hz feszültségen, így ideális választás ipari és kereskedelmi létesítmények energiahatékonyságának javítására.
A TeSys D termékcsalád részeként a LC1DFKU7 modell egyesíti a Schneider Electric évtizedes kapcsolástechnikai tapasztalatát a modern ipari követelményekkel. A készülék AC-6b felhasználási kategóriába tartozik, és 3 pólusú, 3 NO (záró) érintkezős kialakítással rendelkezik. A vezérlőkör 240 V AC 50/60 Hz feszültséggel működik, és a készülék tartalmaz 1 NO + 2 NC (1 záró + 2 nyitó) azonnali segédérintkezőt is, amelyek mechanikusan kapcsolódnak a főérintkezőkhöz az IEC 60947-5-1 szabványnak megfelelően. A kontaktor széles üzemi feszültségtartományban használható, a teljesítménykörben akár 690 V AC 50/60 Hz feszültségig.
A LC1DFKU7 rugalmas szerelési lehetőségeket kínál, telepíthető DIN sínre vagy szerelőlapra is. A készülék IP20 védettséggel rendelkezik az előlapi oldalon az IEC 60529 szabványnak megfelelően. Az üzemi hőmérséklet-tartomány -5°C és +60°C között van, míg tárolási hőmérséklet-tartománya -60°C és +80°C között mozog. A kontaktor maximális működési frekvenciája 240 kapcsolás/óra, ami intenzív használat mellett is megbízható teljesítményt biztosít. A kapcsoló figyelemre méltó elektromos élettartammal rendelkezik: 300 000 ciklus 400 V-on és 200 000 ciklus 690 V-on.
A termék kompakt méretekkel rendelkezik: 115 mm magasság, 45 mm szélesség és 121 mm mélység, amely lehetővé teszi a helytakarékos telepítést kapcsolószekrényekben. A csatlakozási opciók rugalmasak, mind a vezérlő-, mind a teljesítménykör csavaros kapcsokkal van ellátva, amelyek különböző kábelkeresztmetszeteket és -típusokat fogadnak. A vezérlőkör 1-4 mm² tömör vagy rugalmas kábelt, míg a teljesítménykör 1.5-6 mm² tömör vagy rugalmas kábelt képes befogadni. A csavaros kapcsok meghúzási nyomatéka mindkét körben 1,7 Nm. Az LC1DFKU7 nemzetközi szabványoknak felel meg, beleértve az EN/IEC 60947-1, EN/IEC 60947-4-1 és IEC 60335-1 szabványokat, és rendelkezik IECEE CB Scheme és UKCA tanúsítványokkal.
Schneider Electric TeSys D - LC1DFKU7 - Mágneskapcsoló műszaki adatok
Főbb tulajdonságok
Termékcsalád: TeSys, TeSys Deca
Terméknév: TeSys LC1D.K, TeSys Deca
Terméktípus: Kondenzátor mágneskapcsoló
Eszköz rövidneve: LC1DFK
Alkalmazás: Vezérlés
Kontaktor alkalmazás: Teljesítménytényező korrekció
Elektromos jellemzők
Felhasználási kategória: AC-6b
Pólusok leírása: 3P
Teljesítménypólus érintkező összetétele: 3 NO
Névleges üzemi feszültség: Teljesítménykör: 690 V AC 50/60 Hz
Reaktív teljesítmény: 7 kvar 230 V AC 50 Hz 60 °C-on, 12.5 kvar 400 V AC 50 Hz 60 °C-on, 13 kvar 440 V AC 50 Hz 60 °C-on, 21 kvar 690 V AC 50 Hz 60 °C-on
Vezérlőkör típusa: AC 50/60 Hz
Vezérlőkör feszültsége: 240 V AC 50/60 Hz
Segédérintkező összetétele: 1 NO + 2 NC azonnali
Elektromos élettartam: 300000 ciklus 400 V-on, 200000 ciklus 690 V-on
Mechanikai jellemzők
Rögzítési mód: DIN sín, Lemez
Segédérintkezők típusa: Mechanikusan kapcsolt 1 NO + 2 NC az IEC 60947-5-1 szerint
IP védettségi fokozat: IP20 előlapi oldal az IEC 60529 szerint
Maximális működési frekvencia: 240 kapcsolás/óra
Működési feltételek
Környezeti üzemi hőmérséklet: -5...60 °C
Környezeti tárolási hőmérséklet: -60...80 °C
Üzemi magasság: 0...3000 m
Csatlakozások
Vezérlőkör csatlakozása: Csavaros kapcsok 1...4 mm² tömör vagy rugalmas kábelhez
Teljesítménykör csatlakozása: Csavaros kapcsok 1.5...6 mm² tömör vagy rugalmas kábelhez
Meghúzási nyomaték: Vezérlőkör: 1.7 N.m, Teljesítménykör: 1.7 N.m
Méretek és tömeg
Magasság: 115 mm
Szélesség: 45 mm
Mélység: 121 mm
Nettó tömeg: 0.53 kg
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-1, EN/IEC 60947-4-1, IEC 60335-1
Terméktanúsítványok: IECEE CB Scheme, UKCA
