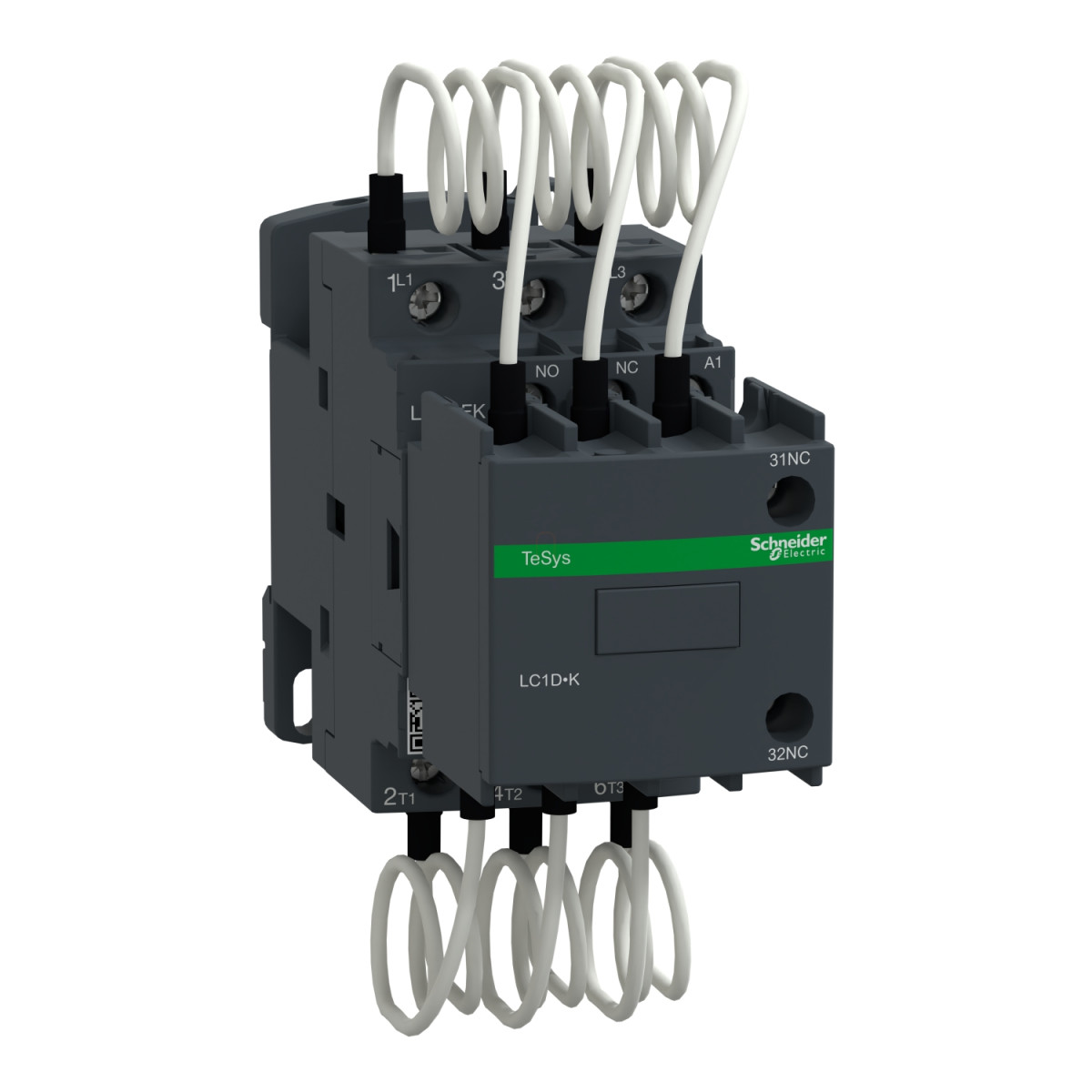

A Schneider Electric TeSys D sorozatból származó LC1DFKP7 kondenzátor kontaktor egy professzionális villamos kapcsolóeszköz, amely kifejezetten teljesítménytényező-korrekcióra lett tervezve. Ez a termék a TeSys Deca termékkategória része, és rendkívül megbízható megoldást kínál az ipari és kereskedelmi alkalmazások számára, ahol a reaktív energia kompenzálása kulcsfontosságú.
A LC1DFKP7 kontaktor 12,5 kVAR kapacitású 400/415V 50 Hz hálózatnál, ami ideálissá teszi közepes teljesítményigényű rendszerekhez. Különböző feszültségszinteken is alkalmazható: 7 kVAR teljesítményt biztosít 230V AC 50 Hz esetén, 13 kVAR-t 440V AC 50 Hz mellett, valamint 21 kVAR-t képes kezelni 690V AC 50 Hz hálózatoknál. A vezérlőkör 230V AC 50/60 Hz feszültséggel működik, ami az egyik legelterjedtebb szabványos vezérlőfeszültség. A kontaktor magas üzemi feszültségtartománnyal rendelkezik, a teljesítmény áramkör névleges üzemi feszültsége 690V AC 50/60 Hz.
A termék AC-6b felhasználási kategóriába tartozik, ami kondenzátor kapcsolásra optimalizált kialakítást jelent. Három pólus konfigurációval rendelkezik (3P), és a teljesítmény pólus érintkező kialakítása 3 NO (három záróérintkező). A kiegészítő érintkezők összetétele 1 NO + 2 NC, amelyek azonnali (instantaneous) működésűek és mechanikusan reteszeltek az IEC 60947-5-1 szabványnak megfelelően. Ez a felépítés különösen hasznos vezérlési és visszajelzési célokra. A termék figyelemre méltó elektromos élettartammal rendelkezik: 300 000 ciklus 400V-nál és 200 000 ciklus 690V-nál. A maximális üzemeltetési gyakoriság 240 ciklus/óra, ami intenzív használat mellett is hosszú élettartamot biztosít. A termék IP20-as védettségi fokozattal rendelkezik az előlapi részen, az IEC 60529 szabványnak megfelelően.
A LC1DFKP7 kontaktor sokoldalúan szerelhető, mind DIN sínre, mind szerelőlapra. Kompakt méretei (115 mm magasság, 45 mm szélesség, 121 mm mélység) ideálissá teszik szűk helyeken történő alkalmazásra is. A csatlakozások csavaros sorkapocs kivitelűek, mind a vezérlő-, mind a teljesítmény áramkör esetében, különböző kábelméretekkel és típusokkal való kompatibilitást biztosítva. A vezérlő áramkör 1-4 mm² merev vagy hajlékony kábelekkel használható, míg a teljesítmény áramkör 1,5-6 mm² kábeleket fogad. A sorkapcsok meghúzási nyomatéka mind a vezérlő, mind a teljesítmény áramkörnél 1,7 Nm. A termék a legfontosabb nemzetközi szabványoknak megfelel, beleértve az EN/IEC 60947-1, EN/IEC 60947-4-1 és IEC 60335-1 előírásokat, valamint rendelkezik IECEE CB Scheme és UKCA tanúsítványokkal.
Schneider Electric TeSys D - LC1DFKP7 - Mágneskapcsoló 12,5KVAR 230V 50/60HZ műszaki adatok
Általános jellemzők
Termékkategória: TeSys, TeSys Deca
Termék neve: TeSys LC1D.K, TeSys Deca
Termék típusa: Kondenzátor kontaktor
Rövid terméknév: LC1DFK
Alkalmazás: Vezérlés
Kontaktor alkalmazása: Teljesítménytényező korrekció
Műszaki paraméterek
Felhasználási kategória: AC-6b
Pólusok leírása: 3P
Teljesítmény pólus érintkező összetétele: 3 NO
Névleges üzemi feszültség: Teljesítmény áramkör: 690 V AC 50/60 Hz
Reaktív teljesítmény: 7 kvar 230 V AC 50 Hz 60 °C-nál
Reaktív teljesítmény: 12.5 kvar 400 V AC 50 Hz 60 °C-nál
Reaktív teljesítmény: 13 kvar 440 V AC 50 Hz 60 °C-nál
Reaktív teljesítmény: 21 kvar 690 V AC 50 Hz 60 °C-nál
Vezérlőáramkör típusa: AC 50/60 Hz
Vezérlőáramkör feszültsége: 230 V AC 50/60 Hz
Segédérintkező összetétele: 1 NO + 2 NC azonnali
Elektromos élettartam: 300000 ciklus 400 V-nál
Elektromos élettartam: 200000 ciklus 690 V-nál
Szerelési adatok
Rögzítési mód: DIN sín, Szerelőlap
IP védettségi fokozat: IP20 előlapi felület (IEC 60529 szerint)
Üzemi környezeti hőmérséklet: -5...60 °C
Tárolási környezeti hőmérséklet: -60...80 °C
Üzemi magasság: 0...3000 m
Fizikai jellemzők
Magasság: 115 mm
Szélesség: 45 mm
Mélység: 121 mm
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-1, EN/IEC 60947-4-1, IEC 60335-1
Termék tanúsítványok: IECEE CB Scheme, UKCA
